如何判断电流反馈好坏 电子工程师实战检测指南（适配开关电源、电机驱动场景，新手进阶通用）

一、开头引言

在开关电源、电机驱动器、变频器等电子设备的调试与维修中，如何判断电流反馈好坏是工程师必须掌握的核心技能。电流反馈电路承担着实时监测负载电流、保护功率器件、实现闭环控制的关键任务——反馈信号一旦异常，设备可能出现过流炸机、输出不稳、带载能力下降甚至完全无输出等一系列故障。

本文将围绕电子工程师这一核心受众，聚焦开关电源、电机驱动、变频器维修三大典型场景，系统讲解如何判断电流反馈好坏。从基础原理认知到万用表实操检测，再到专业仪器进阶排查，兼顾新手易上手与老手查难题的实际需求，帮助你快速掌握电流反馈电路的检测技巧，在设备维修中做到“测得出、判得准、修得快”。

二、前置准备

2.1 电子工程师电流反馈检测核心工具介绍

检测电流反馈电路前，先备好以下工具，分基础款和专业款两档：

基础款（新手必备，适配电子维修初学场景）：

• 数字万用表：这是最核心的工具。推荐具备mV档（毫伏档）和通断蜂鸣档的数字万用表（如Fluke 17B+、优利德UT61E），精度至少3位半。万用表主要用于测量采样电阻两端电压、运放输出端电压以及电路通断检测。

• 示波器（基础款即可）：如普源DS1054Z，至少100MHz带宽。电流反馈电路中的信号多为PWM高频脉冲，万用表很难捕捉瞬态异常，示波器是判断动态响应是否正常的“照妖镜”。

• 可调直流电源：为被测电路提供稳定供电，同时具备限流保护功能，防止短路烧坏电路。

专业款（适配工厂质检/批量维修场景）：

• 高精度万用表（6位半） ：如Keysight 3458A，用于精测采样电阻压降和电流放大器输出，适用于精度要求高的工业质检场景-50。

• 混合域示波器：如Tektronix MDO3104，可同步观察电流波形和频谱分布，用于分析开关电源反馈环路的稳定性-50。

• 直流电子负载：如Chroma 63200A系列，可设置恒流、恒阻、恒压模式，模拟不同负载条件下测试电流反馈电路的响应情况-50。

• 绝缘电阻测试仪（兆欧表） ：检测电流互感器/采样回路对地的绝缘性能，尤其在高压场景中必不可少-50。

工具选择小贴士：新手优先入手一块带毫伏档的数字万用表和一台入门示波器，就能解决大部分电流反馈检测场景；专业维修和批量质检场景再根据预算增配电子负载和高精度仪器。

2.2 电子行业电流反馈检测安全注意事项（重中之重）

电流反馈电路涉及功率级部分，检测过程中务必遵守以下安全规则：

1. 断电检测原则：用万用表测量电阻、通断或运放输出之前，务必切断电源并对滤波电容放电。任何残余电流都会影响万用表内部电路并可能损坏敏感元件-。

2. 带电测量“先选档后接线” ：如需带电测量（如测采样电阻两端电压），必须先确认万用表档位为电压档（AC或DC）且量程大于预估值，再连接表笔。档位误用是初学者损坏万用表的首要原因-。

3. 隔离供电+限流：测试未知电路时，建议使用带限流功能的隔离维修电源，将电流上限设置在预估值的1.2倍左右，避免短路时“炸机”-15。

4. 探头摆放与连接检查：高精度电流检测（如分流监控器）对探针放置和焊接质量高度敏感，探头位置错误可能导致显著的增益误差-。检测前务必确保探头与测量点接触良好、焊接牢固。

2.3 电流反馈基础认知（适配电路板级精准检测）

什么是电流反馈？

电流反馈是指反馈量与输出电流成正比的电路类型-2。通俗讲，电路通过某种方式“感知”负载上流过的电流大小，然后将这个信息反馈给前端控制芯片，用于调整输出或触发保护。

电流反馈电路的核心构成

典型的电流反馈通路包括三部分：

• 采样环节：通常使用采样电阻（毫欧级精密电阻）或电流互感器、霍尔传感器将电流转换为电压信号-1。

• 放大/调理环节：将微弱的采样电压（通常只有几十到几百毫伏）放大到控制器（如PWM芯片、MCU、DSP）能识别的电压范围（通常0-5V或0-3.3V），常用器件有差分放大器、电流检测放大器（如INA240、AD8210）。

• 控制/保护环节：控制器根据反馈信号调整开关管导通时间（PWM占空比），或在过流时触发保护（停止输出或打嗝）。

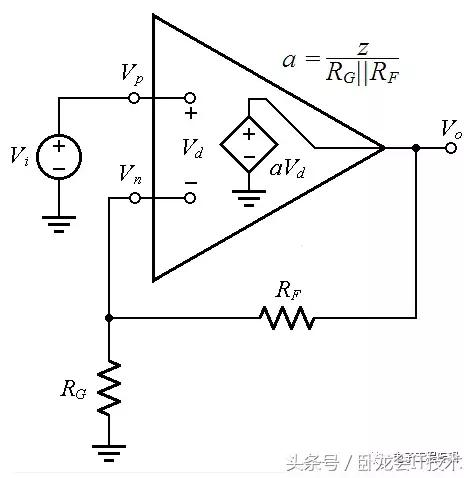

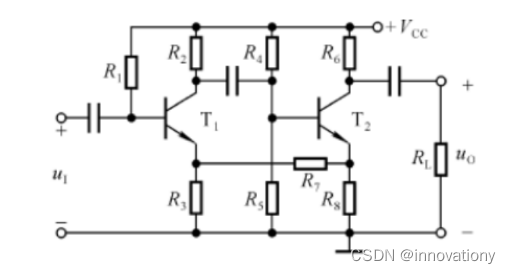

如何判断电压反馈和电流反馈——负载短路法

在电路分析中，区分电压反馈和电流反馈常用“负载短路法”：假设负载电阻RL被短路后，如果反馈信号仍然存在，则为电流反馈；如果反馈信号消失，则为电压反馈-2。这种方法在排查电路故障时也很有用——当负载短路后，观察反馈信号是否消失，可辅助判断故障点位置。

三、核心检测方法

3.1 电流反馈基础检测法（电子工程师快速初筛）

在动用仪器之前，先用“感官检测”做一轮快速初筛，能节省大量排查时间：

1. 外观检查

• 重点检查采样电阻是否有烧焦、变色、炸裂痕迹（采样电阻通常为低阻值功率电阻，过流烧毁时常伴有明显变色或断路）。

• 检查电流检测放大器的封装表面是否有鼓包、裂纹或变色迹象。

• 查看焊点是否有虚焊、脱焊现象，尤其在电流采样回路中，虚焊会导致检测值大幅偏差。

2. 温度手感检测

• 在断电冷却后通电运行数分钟，用手背靠近采样电阻和电流检测IC附近感受温度。采样电阻异常发热（手感烫手）可能表示阻值发生变化或过流；电流检测IC过热可能是内部短路或供电异常。

• 注意：部分电路刚上电时可能有瞬时大电流，建议先低压限流通电观察，确认正常后再正常供电。

3. 闻异味

• 电路板散发焦糊味通常意味着采样电阻、功率管或周边元件已损坏，此时应断电并进一步排查。

4. 电流互感器专项外观检查

• 若电路中使用电流互感器采样，检查磁环是否完整、有无裂纹破损；检查连接端口是否牢固、无松动或腐蚀-30。

3.2 万用表检测电流反馈方法（电子工程师新手重点掌握）

万用表是检测电流反馈最基础也最常用的工具，以下分模块讲解操作步骤和判断标准。

模块一：采样电阻检测

• 测量步骤：

  1. 断电并对滤波电容放电。

  2. 将万用表拨至电阻档（建议200Ω档，因采样电阻通常小于1Ω，低阻档精度更高）。

  3. 两表笔分别接触采样电阻两端，读取阻值。

• 判断标准：

  • 若测得阻值与标称值偏差在±5%以内，且电阻外观完好——采样电阻正常。

  • 若测得无穷大（显示屏显示“1”或“OL”）——电阻开路，更换即可-。

  • 若测得阻值明显小于标称值（如标称10mΩ测出0Ω）——电阻短路或并联其他通路干扰，需拆下测量确认。

• 实操技巧：测量低于0.1Ω的超低阻值时，普通万用表误差较大，可采用四线制测量法或先测量已知电阻两端电压降再通过欧姆定律计算阻值。

模块二：电流检测放大器输出电压检测

• 测量步骤：

  1. 电路正常通电运行（但不要接满载，先用轻载测试，以防意外炸机）。

  2. 万用表拨至直流电压档，黑表笔接电路公共地（GND），红表笔接电流检测IC的输出引脚（通常标注为OUT、Vout或ISENSE）。

  3. 记录当前输出电压值。

• 判断标准：

  • 轻载时输出电压应较低（接近0V），随负载增大输出电压线性上升——检测放大器工作正常。

  • 若输出电压始终为0V（或接近0V），而负载电流明显不为零——放大器可能损坏或供电异常。

  • 若输出电压始终为高电平（如5V或3.3V的电源轨满幅）且随负载变化无反应——放大器输出可能已“锁死”在电源轨，常见于过压损坏场景-。

  • 若输出电压跳变剧烈或无规律——可能存在接触不良或电路干扰。

模块三：电流互感器二次侧检测

• 测量步骤：

  1. 断电后，用万用表电阻档测量互感器二次绕组的直流电阻，正常值通常在几欧到几十欧之间-37。

  2. 用兆欧表（500V档）测量一次侧对二次侧的绝缘电阻，正常应大于100MΩ。

• 判断标准：

  • 二次绕组电阻无穷大——二次侧开路（常见故障）-37。

  • 绝缘电阻低于10MΩ——绝缘老化或受潮，需处理或更换。

3.3 示波器与电子负载检测电流反馈方法（进阶精准排查）

万用表只能测“平均值”，对于高频开关电源和电机驱动器中的电流反馈信号，必须用示波器才能看到真实波形。

示波器检测操作流程

• 第一步：在电流采样电阻两端或电流检测放大器输出端连接示波器探头（若信号电压较低，建议使用1:1探头或差分探头以提高信噪比）。

• 第二步：电子负载设置为恒流模式，从轻载逐步增加至额定负载。

• 第三步：观察示波器波形，重点关注：

  • 采样电阻两端电压波形是否与负载电流变化成比例同步。

  • 电流检测放大器输出波形是否干净，有无噪声、尖峰或畸变。

  • 空载状态下检测放大器输出应为0V，若出现非零偏移（如0.7V），可能存在失调电压或电路设计缺陷-。

行业专用仪器进阶检测

对于工厂流水线批量检测和专业质检场景，可采用以下专业设备：

• 高精度数字万用表（8位半） ：如Keysight 3458A，用于精测静态工作电流（测量范围0.1μA-10A，精度0.05%）和共模抑制比（≥80dB@50Hz-1kHz）-50。

• 混合域示波器：同步观测电流波形与频谱分布，动态响应时间测试（上升/下降沿≤10ns分辨率）-50。

• 直流电子负载+功率分析仪组合：如Chroma 63200A搭配Hioki PW3390，可在120%额定电流冲击后测试过载恢复时间（≤5ms）-50。

• 绝缘电阻测试仪：用兆欧表（500V或1000V档）检测采样回路与功率回路之间的绝缘性能，正常应大于100MΩ-37。

典型应用场景：工业变频器的电流检测电路检修中，先用万用表测传感器输出（如7.5V）排除驱动板故障，再用示波器检测DSP输入端信号（通常为1.5V左右），即可定位问题在主控板还是功率板-42。

四、补充模块

4.1 电子电路中不同类型电流反馈元器件的检测重点

采样电阻的检测重点

• 核心参数：阻值精度（1%或0.5%）、功率等级（1/4W至数W）、温漂系数（±50ppm/℃）。

• 检测重点：高温环境下工作后重新测量阻值，确认有无温漂导致的阻值变化；高频开关电源中建议选用无感电阻，若使用绕线电阻，感抗会影响高频电流检测精度-1。

电流检测放大器的检测重点

• 核心参数：增益精度、失调电压、共模抑制比（CMRR）。

• 检测重点：在无输入电流时测量输出端电压，正常应接近0V。若出现恒定偏移电压（如0.7V），可能为器件失调电压过大或已损坏-。对于像AD8210这类差分放大器，需检测其共模抑制能力——在母线电压波动时观察输出是否稳定-1。

电流互感器的检测重点

• 核心参数：变比精度、角差、绝缘电阻。

• 检测重点：除二次侧开路检测外，还需进行误差测试——采用互感器校验仪检测比差和角差，保护用CT在短路电流下的复合误差应≤10%-37-。

霍尔电流传感器的检测重点

• 检测项目：线性度误差、零点输出误差、温度漂移、响应时间等-54。

• 行业标准：可参考JB/T 7490-2007《霍尔电流传感器》或Q/CR 268-2014《机车车辆用电流传感器和电压传感器》-54。

4.2 电流反馈检测常见误区（避坑指南）

结合大量维修案例和行业实操经验，以下5个误区最容易导致检测误判：

误区一：直接短接采样电阻“试机”
很多维修人员为了测试电路是否工作，直接短接开路或阻值异常的采样电阻。这种做法极其危险——采样电阻开路通常由过流导致，说明后级功率部分已存在故障，盲目短接会造成炸管甚至火灾-15。正确做法：先排查并修复后级短路或过流故障，再更换同规格采样电阻。

误区二：用万用表电阻档在线测量采样电阻
采样电阻两端通常并联有其他电路（如滤波电容），在线测量结果会受并联路径影响。正确做法：至少断开电阻一端再测量，或采用电压降法间接计算阻值。

误区三：忽视电流互感器二次侧开路风险
电流互感器二次侧开路时，开路点可能产生高压火花，危及人身安全-37。正确做法：检测前确认二次回路连接牢固，严禁在互感器工作时断开二次侧接线。

误区四：用万用表测电流放大器输出但忽略示波器
万用表只能测平均值，无法捕捉PWM调制的瞬态尖峰或震荡。许多电流反馈故障表现为“负载变化时输出不稳”，万用表测出来一切正常，但示波器一看波形已经畸变严重-15。正确做法：怀疑电流反馈动态性能异常时，务必用示波器观察波形。

误区五：忽略运放失调电压对小电流检测的影响
在检测静态电流或微小电流时，运放的失调电压可能直接覆盖有用信号，导致检测值始终对应某个固定电流（如4-20mA采样电路中小电流区间输出恒定的问题）-77-。正确做法：在低电流检测场景选用低失调电压的高精度运放，或对电路设计进行补偿。

4.3 电流反馈失效典型案例（实操参考）

案例一：开关电源采样电阻开路导致“有电压无电流”

一台12V400W单管正激电源出现“输出电压正常但带载即保护”的故障。拆机检查发现电源芯片、保险管、检流电阻和取样电阻均有烧毁痕迹，检流电阻已炸裂。进一步测量发现开关管也已击穿。将所有可见损坏元件更换后，通电测试时维修电源频繁进入保护状态。经过反复排查，最终确认是更换的开关管耐压参数不达标（“水货”元件）导致的问题——换用正品元件后电源恢复正常-15。

• 故障现象：输出电压正常，带载后电源打嗝保护或完全无输出。

• 排查思路：外观检查→测量采样电阻阻值（确认是否开路）→排查后级短路→更换同规格采样电阻→若故障依旧，检查开关管等功率元件。

• 经验教训：电流采样异常往往只是“表象”，真正的根因可能在功率级。更换采样电阻后若问题依旧，必须继续向后排查，直至找到根本故障点-15。

案例二：直流稳压电源电流采样电路故障导致输出电流异常

客户送修一台是德E3648A直流稳压电源，故障表现为通道二输出显示电流异常但输出电压正常。工程师初步检测后排除了外观和开机问题，判定为通道二的电流采样部分故障。对电流采样电路进行检修并更换相关器件后，显示恢复正常，输出测试通过-11。

• 故障现象：输出电压正常但电流显示异常（偏高、偏低或无显示）。

• 排查思路：先确认输出电压正常→锁定电流采样回路故障→用万用表检测采样电阻和放大器→更换故障器件。

• 经验教训：电流显示异常≠电流实际异常。先确认电路的实际输出状态（用外接负载验证），再判断是采样回路故障还是功率输出故障。

五、结尾

5.1 电流反馈检测核心（电子行业高效排查策略）

结合本文的内容，针对电流反馈电路的检测，推荐采用“三步排查法” ：

第一步：感官初筛 + 万用表基础检测
断电目测采样电阻、电流检测IC有无烧毁痕迹；用万用表测采样电阻阻值（注意断开一端测量），检查放大器供电电压是否正常。这一步可解决80%的明显故障（开路、短路、供电异常）。

第二步：带电测量 + 示波器波形分析
在轻载条件下通电运行，用万用表测放大器输出电压是否随负载变化而线性变化；用示波器观察采样电阻两端和放大器输出端的波形，确认有无噪声、畸变或异常尖峰。这一步用于排查动态响应和性能下降类故障。

第三步：专业仪器精测（适用专业质检/深度维修）
对高精度要求场景，使用电子负载、高精度万用表、互感器校验仪等设备进行误差测试、温度漂移检测和绝缘性能评估，确保电流反馈电路满足设计指标和行业标准。

测量电流反馈好坏的核心逻辑：采样通路→放大通路→控制器接收→闭环响应，沿着这条链路逐级排查，缺一不可。

5.2 电流反馈检测价值延伸（维护与选型建议）

日常维护建议

• 定期（建议每6-12个月）检查电流采样电阻的焊点状态和阻值稳定性，尤其在高温高湿环境中运行的设备。

• 定期用兆欧表检测采样回路与功率回路之间的绝缘电阻，发现下降及时处理。

• 对于使用电流互感器的设备，定期检查二次回路接线端子是否松动，可加装开路保护器防止高压危害-37。

元件选型与校准建议

• 选型时根据工作环境选择合适参数的采样电阻：高温环境选用低温漂电阻（如VISHAY WSL系列，温漂±10ppm/℃），大电流场景选用无感电阻-1。

• 电流检测放大器选型需关注共模电压范围和共模抑制比：如三相电机驱动中母线电压较高，需选用ADI AD8210（可抑制65V共模电压）等高共模抑制比器件-1。

• 建议每年至少进行一次电流反馈回路的精度校验，特别是用于过流保护的电路，确保保护阈值与实际动作值一致。
