三极管检测实操指南（家电汽车工业三场景适配：从万用表入门到晶体管图示仪精准判断）
在硬件调试和电子维修现场，三极管失效占据了分立器件故障案例的30%以上-37。作为电流控制型半导体器件，三极管的核心作用是把微弱信号放大成幅度值较大的电信号，同时用作无触点开关-21。从家庭空调中的信号放大电路，到汽车控制模块中的传感器驱动、工业现场的PLC输出模块，三极管的应用几乎覆盖了所有电子设备。正因如此，掌握一套精准、高效的三极管好坏检测方法，对电子维修人员、企业质检从业者和电子爱好者而言，都是必备的核心技能。
但不同行业、不同场景下，三极管的检测方法差异巨大。家电维修中，你可能只需要一把万用表快速定位故障；而汽车电子模组的质检，则需要满足AEC-Q101车规标准的高可靠性测试；工业现场的在线检测，又面临着干扰环境下的特殊挑战。
本文基于三大行业（家电维修、汽车电子、工业控制）的真实应用场景，从新手到专业，分层详解三极管的检测方法。无论你是刚入门的电子爱好者，还是需要执行批量检验的专业质检工程师，都能在本文中找到适合自己的检测方案，快速掌握“测量三极管好坏”的核心技巧。
一、前置准备：三极管检测的核心工具、安全事项与基础认知
1. 三极管检测核心工具介绍（基础款+专业款，适配不同行业场景）
检测三极管的好坏，需要根据你的使用场景选择合适的工具。
基础款（新手必备，适配家电维修/个人爱好者场景）：
数字万用表：首选带二极管档（符号为“→+”）和hFE档的型号。这是新手测量三极管好坏最核心的工具，可完成PN结单向导电性验证和放大倍数粗测-41。
指针式万用表：在某些场景下比数字表更灵敏，尤其是观察指针摆动幅度来判断放大能力时，熟练者可在10秒左右测出结果-。建议选Rx100或Rx1k档位-。
防静电设备：ESD手腕带或接地金属释放装置，对MOSFET类敏感器件尤为重要-67。
专业款（适配汽车/工业批量检测场景）：
晶体管图示仪/分立器件测试系统：可对三极管的静态/动态特性（如电流放大倍数、开关特性、V-I曲线）进行精确测量，确保符合设计规格-50。以SC2010分立器件测试系统为例，其电压测量精度达±0.1%，高压测试范围覆盖2000V，测试速度可达每小时1万件，适配工厂IQC来料检验和量产测试场景-50。
IV曲线追踪扫描仪：可测试击穿电压、漏电流、跨导等参数，能够通过Prober接口连接分选机和机械手建立工作站，实现快速批量化测试-。
车规级测试方案：汽车电子模组检测时，需满足AEC-Q101认证标准对应的测试要求，包括温度循环（-55℃至150℃）、机械冲击（1500G）、湿热老化（1000小时）等40余项测试-14。
工具选择建议：家用维修爱好者备一把数字万用表（带二极管档）即可入门；专业质检人员建议配备晶体管图示仪，尤其是有批量检测需求的企业。
2. 三极管检测安全注意事项（三大行业通用+行业专属）
重中之重：安全永远是检测的第一步，以下注意事项必须严格遵守！
通用安全规范（所有行业适用）：
断电操作：在路测试电阻或拆焊前，必须确保设备完全断电，且储能元件（如大电容）放电完毕-67。这一点在家电维修和工业设备检修中尤为关键。
静电防护：操作前接触接地金属释放人体静电（ESD）。取放器件时避免直接触碰引脚-67。
高压测试安全：超过30V测试必须用隔离电源-60。在检测功率三极管前，建议短接引脚放电-60。
拆焊注意事项：测量前最好将三极管从电路板中完全焊下，避免并联元件干扰测量结果-67。若必须在路测量，需确认引脚相连的电阻、电容等元件不会影响读数。
行业专属安全要求：
家电维修场景：拆机维修时注意开关电源中大电容的高压残留（可能达数百伏），放电后方可操作。
汽车电子场景：检测车载控制模块时，务必先断开车辆12V蓄电池负极；车规级三极管工作环境温度范围宽（-40℃至150℃），测试时需考虑温度补偿-12。
工业控制场景：在PLC输出模块、传送带控制器等工业设备中检测三极管时，工业现场的电磁干扰（EMI）严重，建议使用屏蔽测试线缆；拆卸前确认设备已彻底断电并挂牌锁定。
3. 三极管基础认知（适配不同行业精准检测）
三极管（BJT）本质上是两个背靠背的PN结（发射结、集电结）构成三个区域：发射区E、基区B、集电区C，形成NPN或PNP两种极性-67。检测的基础是将三极管视为两个二极管的组合（BE结和BC结），利用PN结的单向导通特性进行判断-67。

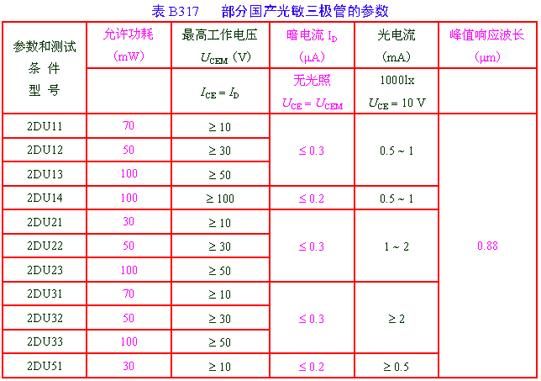

不同行业需要重点关注的关键参数：
| 行业场景 | 核心关注参数 | 原因说明 |
|---|---|---|
| 家电维修 | 电流放大倍数β/hFE、PN结压降 | 判断三极管在电源、音频电路中的放大/开关功能是否正常 |
| 汽车电子 | VCEO耐压、Ic最大电流、AEC-Q101认证 | 车载环境要求高可靠性、宽温工作、抗EMI干扰 |
| 工业控制 | 功耗PC、热稳定性、穿透电流ICEO | 工业现场环境恶劣，需重点关注热稳定性和长期可靠性 |
极简术语注释：
PN结：三极管内部的两个半导体交界区域，具有“单向导电”特性——正向导通、反向截止。
β/hFE：电流放大倍数，反映三极管“以小控大”的能力。开关电路通常选择β为50-100，放大电路选择β为100-300-28。
VCEO：集电极-发射极最大耐压，若超过此值三极管可能击穿损坏。
二、核心检测方法（三种方法分层实操，从入门到专业）
方法一：三极管基础检测法——PN结单向导通验证（适配新手快速初筛）
这是最基础的检测方法，适用于所有行业的快速初筛。其原理是利用三极管内部两个PN结的单向导电特性——正向导通（电阻小/有压降），反向截止（电阻无穷大/显示OL）。
数字万用表操作步骤（二极管档，推荐新手首选）：
第一步：将万用表旋至二极管档（符号“→+”）。
第二步：红表笔接触其中一个管脚，黑表笔依次触碰其余两个管脚。观察是否有两次均显示导通压降（硅管约0.5-0.7V）的情况-41。
第三步：判断管型和基极：
若黑表笔接某脚时，红表笔测其他两脚均导通→该三极管为PNP型，黑表笔所接为基极B。
若红表笔接某脚时，黑表笔测其他两脚均导通→该三极管为NPN型，红表笔所接为基极B。
第四步：识别集电极C和发射极E。在已确认基极B后，用二极管档测量B到E和B到C的压降，通常压降稍大的为发射极E，稍小的为集电极C（但差异不明显时，可结合方法二的hFE档进一步确认）-41。
第五步：检查C-E极间是否短路。将表笔接C和E，无论正反向均应显示“OL”（开路）。若显示有读数或蜂鸣，则三极管已击穿损坏。
指针式万用表操作步骤（Rx1k档）：
将万用表置于Rx1k挡。
对于NPN管：黑表笔（表内正极）接基极B，红表笔测E、C应对应较低电阻（正向导通）；表笔反接则电阻极大（反向截止）。PNP管极性相反-67。
正向电阻应在3-10kΩ之间，反向电阻应大于500kΩ-60。
行业适配注意事项：
家电维修：小功率三极管（如9013、8050）直接焊在电路板上，拆卸麻烦，可用万用表直流电压挡测量各引脚电压值来推断工作状态-。
汽车电子：汽车控制模块中的三极管一般作为开关使用，测量前需断开模块电源，避免线路干扰-。
工业控制：工业现场环境中，温度波动大，建议在室温下测量，并用手握管壳加热，观察阻值是否稳定——温度漂移过大说明劣化-60。
判断标准：
正常：BE结、BC结均表现出良好的单向导电性（正向导通压降0.5-0.7V，反向无穷大），C-E极间开路。
短路损坏：任意两个引脚之间正反向阻值均为0或很小（蜂鸣器响），说明PN结已击穿短路。
开路损坏：BE结或BC结正反向均显示“OL”（过载），说明PN结已断开。用数字万用表二极管档测量PN结正向压降时若显示“OL”，即可确认开路-37。
方法二：万用表检测三极管放大能力（hFE档/简易法，新手重点掌握）
基础检测只能判断PN结是否导通，但无法评估三极管的放大性能。在实际电路中，三极管可能PN结完好但放大倍数已严重下降，导致电路工作异常——这就是“软故障”。
操作步骤（使用万用表hFE档）：
第一步：在基础检测中已确认管型（NPN或PNP）和基极B。
第二步：将万用表旋至hFE档（晶体管放大倍数测量档位）。
第三步：将三极管插入万用表上对应管型的插孔——根据管型将基极插入B孔，其余两脚插入C和E孔。注意不要插反极性。
第四步：读取显示屏上的数值，即为三极管的电流放大倍数β（hFE）参考值。
第五步：如果万用表没有hFE档，可用指针表“模拟放大法”估测：
黑表笔接C，红表笔接E（此时阻值很大）。
用湿润手指同时触碰基极B和集电极C（提供微小基极电流）-67。
观察表针是否向右明显摆动（阻值显著减小）→有放大能力，摆动幅度越大放大能力越强。
判断标准：
正常三极管的hFE值应基本符合该型号规格书标称范围（通用管如9013通常在100-300之间）。
开关电路选择β为50-100即可，放大电路选择β为100-300-28。
hFE轻度退化：降至标称值的80%左右，表现为增益不足、输出幅度降低-37。
hFE重度退化：低于标称值的60%，伴随器件发热加剧，需要更换-37。
专业提示：实验室数据显示，三极管连续工作5000小时后，部分通用型三极管的hFE可能下降15%-25%-37。所以即便PN结导通正常，也不代表三极管还能“好用”。
方法三：行业专业仪器检测三极管方法（进阶精准检测）
对于企业质检、汽车电子模组检测、工业批量测试等场景，万用表无法满足精度和效率需求，必须使用专业仪器。
（1）晶体管图示仪检测法
晶体管图示仪是三极管专业检测的核心设备，能够全面评估三极管的静态特性和动态特性。
操作流程：
将被测三极管正确安装到测试夹具中（注意管脚对应，极性不能接反）。
在PC窗口提示下输入被测器件的测试条件（如测试电压、测试电流范围）-52。
选择测试参数类型：电流放大倍数β、开关特性、击穿电压V(BR)CEO、漏电流ICBO等-50。
系统自动完成测试，生成V-I特性曲线和数据报告。
核心检测参数：
电流放大倍数hFE：需在标准条件下测量（如Ic=10mA、Vce=10V），避免测试条件偏差导致误判-37。
击穿电压V(BR)CEO：集电极-发射极击穿电压，若低于标称值则说明器件老化。
穿透电流ICEO：正常硅管应接近无穷大（数百千欧以上），阻值过小表明ICEO过大，器件热稳定性差-67。
漏电流检测：分辨率可达1.5pA级别，有效筛选出潜在失效元件-50。
判断标准：各项参数均需符合该三极管型号规格书的设计指标。若Vceo下降20%-30%或Icbo超过标称值10μA，表明器件已劣化-37。
（2）在线检测技巧（无需拆焊的快速诊断法）
在实际维修场景中，尤其是家电维修和工业设备抢修，三极管往往焊死在电路板上，拆卸费时且容易损伤焊盘。此时可使用在线检测法：
电压法快速诊断：
给电路板上电，用万用表直流电压档测量三极管各引脚电压。
正常饱和导通状态：Vce < 0.3V（NPN管），Vce接近0V。
正常截止状态：Vce ≈ 电源电压。
开路故障：Vce电压接近电源电压，且不受基极控制-37。
短路故障：Vce为0.1-0.5V，但B-E电压为0V（失去控制能力）-60。
这种方法在小功率三极管检测中尤为常用，元件的安装密度大、拆卸麻烦时，可直接测量各引脚电压推断工作状态-。
基极注入测试法：
在断电状态下，用1kΩ电阻短接三极管的基极B和发射极E。
正常三极管应该导通（C-E压降骤降）-60。若不导通则可能已损坏。
三、补充模块：类型检测、行业误区与真实案例
1. 不同行业常见三极管类型的检测重点
（1）家电维修行业
| 类型 | 典型型号 | 检测重点 |
|---|---|---|
| 小信号三极管 | 9013、9014、8050 | 放大倍数β、PN结压降 |
| 功率三极管 | 13001、13003、TIP122 | 耐压Vceo、集电极电流Ic、散热能力 |
以13001为例，这是NPN型高压开关管，常用于节能灯、手机充电器等小型开关电源中，Vceo=400V、Ic=1.5A-2。检测时需重点确认B-E和B-C结压降正常（约0.5-0.7V），同时用手指接触B和C极后C-E电阻应有明显下降，若两次测试均无变化则内部损坏-2。
（2）汽车电子行业
| 类型 | 典型型号/认证要求 | 检测重点 |
|---|---|---|
| 车规级三极管 | BCX53-16-AU（AEC-Q101认证） | 高低温特性、EMI抗干扰、雪崩耐量 |
| 开关三极管 | 2N3904等 | 开关速度、饱和压降、宽温工作稳定性 |
汽车电子模组检测时，需重点关注车规认证AEC-Q101标准，包含温度循环（-55℃至150℃）、机械冲击（1500G）、湿热老化（1000小时）等40余项测试-14。汽车控制模块中的三极管一般作为开关使用，检测时需确认其在12V/24V系统下的开关响应正常-。
（3）工业控制行业
| 类型 | 典型型号 | 检测重点 |
|---|---|---|
| 工业级功率管 | TIP31C、BUL216 | 功耗PC、热稳定性、抗干扰能力 |
| PLC/继电器驱动管 | S8050、BC337 | 饱和压降VCE(sat)、基极驱动电流要求 |
在工业电机驱动应用中，功率三极管常用于PLC输出模块和继电器板卡，需重点检测饱和压降VCE(sat)——若三极管未能工作在饱和区，电机驱动会出力不足-26。工业级三极管通常要求Vceo选型时留20%以上的参数冗余，以适应恶劣环境下的电压波动-12。
2. 三极管行业常见检测误区（避坑指南）
以下是不同行业高频出现的检测误区，规避这些错误能有效提升检测准确性：
误区一：在路测量时不考虑并联元件干扰
在电路板上的三极管一般都与电阻、电容等元件并联连接，用万用表测量极间电阻时，这些元件会影响测量结果从而导致误判-。正确做法：关键判断时务必拆下三极管单独测量。
误区二：忽视温度对检测结果的影响
温度每升高1℃，硅管Vbe约下降2mV，β值变化约0.5%-37。某工业控制器案例显示，环境温度从25℃升至70℃时，集电极电流漂移达35%，最终导致输出级饱和失真-37。正确做法：在标准室温下测量；必要时用热风枪模拟工作温度，监测Vbe和Ic的温漂曲线-37。
误区三：只看PN结导通，忽略放大能力衰减
三极管PN结正常不代表放大能力正常。hFE轻度退化（降至标称值80%）会导致增益不足、输出幅度降低-37。正确做法：同时测量hFE值，与标称值对比。
误区四：漏测集电极-发射极穿透电流（ICEO）
ICEO过大的三极管热稳定性差，长时间工作易发热烧毁。正确做法：用万用表高阻挡（R×10k）测量C-E极间电阻，正常应为数百千欧以上（硅管接近无穷大）-67。
误区五：车规级检测采用消费级标准
汽车电子对三极管要求失效率低于1ppm（百万分之一），消费级检测标准无法满足可靠性要求-14。正确做法：汽车模组检测需采用晶圆级老炼筛选、X射线检测等工艺。
3. 行业典型案例：三极管失效分析与排查
案例一：家电维修——家用空调三极管失效导致显示异常
某品牌家用空调整机售后出现多单U8、E6、显示异常故障，经分析均为三极管失效导致。测试单个三极管主要表现为短路与开路故障，其中短路故障占总失效的66.8%，主要为金线绑定不良塌丝失效；开路故障主要为金球与鱼尾焊接不良、存在虚焊-35。
检测过程：对不良品进行X-ray透视和开封分析，发现焊球与芯片表面有间隙、虚焊-35。用万用表二极管档检测时，BE结呈现短路现象，但在某些角度测试又表现为正常，属于典型的“软故障”。解决方法：更换同型号三极管后故障消除；建议在日常检测中增加X光全检流程以排除虚焊隐患-35。
案例二：汽车电子——三极管栅极氧化层击穿导致电机控制器烧毁
某新能源车出现电机控制器批量烧毁事故，拆解分析发现是三极管栅极氧化层击穿。根本原因是PCB布局时将驱动线布设在功率回路下方，导致dv/dt噪声耦合到三极管控制端-14。
检测过程：用IV曲线追踪扫描仪测试失效三极管的V-I特性，发现栅极漏电流远超标称值，击穿电压下降30%以上。用晶体管图示仪对比测试正常器件和失效器件的特性曲线，可清晰看到漏电流的异常增大。解决方法：改进PCB布局设计，增加2mm以上的层间距，采用双绞屏蔽线传输驱动信号-14。
四、结尾：分级检测策略与价值延伸
1. 三极管检测核心（行业高效排查策略）
不同场景下三极管的检测策略有所不同，建议根据实际情况选择最优路径：
家电维修场景检测流程（快速定位故障）：
基础PN结导通检测 → 在路电压法诊断 → hFE放大倍数测试 → 更换/确认。
汽车电子模组检测流程（高可靠性要求）：
来料抽检（晶体管图示仪全参数测试）→ 车规认证资质审核 → 高温/低温模拟测试 → 批量入库。
工业控制现场检测流程（在线快速排障）：
断电安全确认 → 在路电压法初判 → 拆下进行PN结+ICEO测试 → 热稳定性检查 → 维修/更换。
通用检测口诀（三极管好坏判断三步走） ：
① 测PN结——单向导通才正常；② 测C-E——开路状态无短路；③ 测β值——放大能力不下降。
2. 三极管检测价值延伸（维护与采购建议）
日常维护技巧：
定期检测关键电路中的三极管放大倍数，及早发现hFE衰减迹象。
注意散热设计——功率管因散热片安装不当导致的热应力断裂占比达40%，检测时要关注三极管的实际工作温度是否超标-37。
工业环境中，定期用热风枪模拟工作温度，检测三极管的温漂特性。
采购与校准建议：
工业/汽车场景选型时，核心参数（Vceo、Ic、Pc）要留20%以上的参数冗余-12。
优选小型化表贴器件（如SOT23封装），避免选用处于生命周期末期的插件封装-23。
汽车电子领域优先选择通过AEC-Q101认证的车规级三极管-14。
批量采购时建议进行来料抽检，使用晶体管图示仪验证关键参数，降低组装后故障率。
3. 互动交流（分享您遇到的三极管检测难题）
你在日常维修或质检过程中，是否遇到过三极管检测的棘手问题？比如：
万用表检测PN结正常，但装上电路板就是不工作？
工业现场的功率三极管频繁烧毁，排查不出根本原因？
汽车模组中的三极管间歇性失效，温度一高就出问题？
欢迎在评论区分享你在三极管行业检测中遇到的难题和实操经验，也欢迎关注本账号获取更多电子元器件检测干货。我们将持续输出不同元器件的行业适配检测指南，助你快速掌握元器件好坏判断技巧，提升故障排查效率。
【声明】：本文内容基于三大行业（家电维修、汽车电子、工业控制）的实际应用场景撰写，文中提到的检测方法、案例和技术参数均来自行业公开资料和维修实践。因不同行业标准和设备差异，具体检测操作请结合实际情况并遵守相关安全规范。
