《芯片好坏检测实操指南（适配电子维修工业质检消费电子维修场景，新手快速上手+专业精准判断）》
一、核心写作目标
撰写一篇兼顾新手入门与专业需求、杜绝同质化的电子行业元器件检测实操指南，以“实操落地、行业适配”为核心，清晰、细致地讲解芯片的检测方法，帮助不同基础的读者（电子维修人员、企业质检从业者、电子爱好者）快速掌握芯片检测技巧，能独立完成芯片好坏判断，同时规避检测过程中的安全风险和常见误区。
二、标题
《芯片好坏检测实操指南（适配电子维修/工业质检/消费电子维修场景，新手快速上手+专业精准判断）》
标题设计说明：融入“芯片检测”“电子维修”“工业质检”等核心关键词，突出行业适配性和场景化价值，兼顾新手易读性与专业精准度。
三、开头引言
芯片是现代电子设备的核心“大脑”，广泛部署于工厂自动化控制系统、汽车电子模块、消费电子主板等关键场景——从工业PLC控制柜到汽车发动机ECU，从家用电器主板到智能手机电路板，芯片的稳定性直接决定整个系统的运行可靠性。在长期运行过程中，芯片极易因静电放电（ESD）、过电应力（EOS）、高温老化、电压波动等因素出现性能劣化甚至彻底失效，导致设备异常停机、功能紊乱等连锁故障。-
掌握测量芯片好坏的核心方法，对于快速定位设备故障、缩短停机时间、降低维修成本具有重要意义。无论您是工厂生产线上的入门质检员、汽车电子维修学徒，还是从事消费电子维修的一线工程师，亦或是电子爱好者，芯片检测方法都是绕不开的核心技能。
本指南结合工业控制、汽车电子、消费电子三大核心应用场景，从基础知识到实操方法，从入门初筛到专业级诊断，分层次详解芯片检测全流程。文章涵盖万用表检测芯片步骤、芯片对地阻值测量、示波器与逻辑分析仪专业诊断等核心内容，同时深度剖析行业常见检测误区和真实失效案例，帮助不同基础的从业者快速掌握芯片好坏判断技巧，高效排查设备故障。
四、前置准备
（一）芯片检测核心工具介绍（基础款+专业款适配不同场景）
芯片检测对工具的精度和功能要求较高，不同场景和不同基础的人员需要适配不同的工具组合。
基础款（新手必备，适配消费电子维修及入门场景）：
数字万用表：新手入门首选工具。需具备直流电压档（DCV）、电阻档（Ω）、二极管档（带蜂鸣功能）。建议选择自动量程的数字万用表，降低操作门槛。价格区间约50-200元，适用于检测芯片供电电压、对地阻值、引脚通断等基础项目。
防静电工作台：芯片是静电敏感器件，检测前必须配备防静电台垫和接地腕带。未做静电防护时人体静电可高达3kV，足以击穿多数CMOS芯片。-
放大镜/体视显微镜：用于观察芯片表面是否有烧毁、裂纹、鼓包等物理损伤，以及引脚是否有虚焊、短路等问题。
专业款（适配工厂批量检测、汽车电子高精度校验场景）：
示波器：用于观测芯片输入输出信号波形、时钟信号质量、时序关系等。数字存储示波器（DSO）带宽建议≥100MHz，混合信号示波器（MSO）集成逻辑分析功能，可同时观测模拟和数字信号。-
逻辑分析仪：用于分析多路数字信号的时序关系和协议解析，尤其适合排查MCU、FPGA等复杂数字芯片的通信故障。-
可编程直流电源：用于为待测芯片提供精准的供电电压，测试芯片在不同电压条件下的响应特性。
在线测试仪（ICT）/飞针测试仪：适用于工厂生产线批量检测场景，可在不拆焊的情况下对PCB上的芯片进行电气性能测试。-
IV曲线测试仪（源表）：通过扫描电压-电流特性曲线，精准判断芯片内部PN结是否正常，是芯片级失效分析的核心设备之一。-
热成像仪：用于定位芯片在工作状态下的异常发热点，快速发现短路或过流部位。
工具选择建议：新手从万用表+防静电设备入门即可满足90%以上的基础检测需求；专业从业者根据自身业务场景选配示波器、逻辑分析仪等进阶工具。
关键词布局：万用表检测芯片工具、芯片专业检测仪器设备
（二）芯片检测安全注意事项（适配多场景，重中之重）
芯片检测涉及电气安全与静电防护，以下4条核心注意事项务必严格遵守：
① 静电防护（ESD）是第一要务。CMOS芯片对静电极其敏感，操作前必须佩戴防静电腕带（阻抗10⁶-10⁸Ω），工作台铺设防静电台垫并可靠接地。未做防护时，人体静电可能对芯片造成“潜在性轻微损伤”——虽然表面参数正常，但抗过电应力能力已大幅削弱，使用中容易出现早期失效。--工厂质检和汽车电子维修场景尤其要严格执行ESD管控规范。
② 断电操作是铁律。在测量芯片对地阻值、引脚通断等电阻/二极管档操作前，必须完全切断电路板电源，并等待电容放电完毕（大电容需放电30秒以上）。带电测量电阻/二极管档可能烧毁万用表或损坏芯片。
③ 注意高压与高温防护。工业控制场景中的芯片可能工作在高压环境中（如电机驱动电路），检测前需确认电路已完全断电并释放残余电压。部分芯片在工作状态下温度可达85-150℃，拆焊或接触时需使用隔热工具，防止烫伤。-
④ 引脚清理不可省略。长期使用的芯片引脚可能氧化或有污渍，测量前可用无水酒精轻轻擦拭，确保表笔接触良好，避免因接触不良导致误判。
关键词布局：芯片行业安全检测、芯片检测防护规范
（三）芯片基础认知（适配精准检测）
在进行芯片检测之前，需要对目标芯片有一个基础认知，这直接关系到后续检测方法的正确选择和判断标准的准确性。
① 芯片丝印识别：芯片表面的丝印代码包含品牌logo、型号信息、生产日期（D/C）、批次、封装代码等关键信息。-通过丝印反查可获取芯片的完整数据手册（Datasheet），数据手册中包含了引脚定义、电气参数、典型电压值等核心检测依据。推荐使用立创商城、芯查查等平台进行丝印反查。-
② 常见封装类型：不同封装类型影响引脚识别和检测方法选择。
SOP/SOIC/TSSOP：两侧有引脚的小型贴片封装，适用于通用逻辑芯片、运算放大器等。-

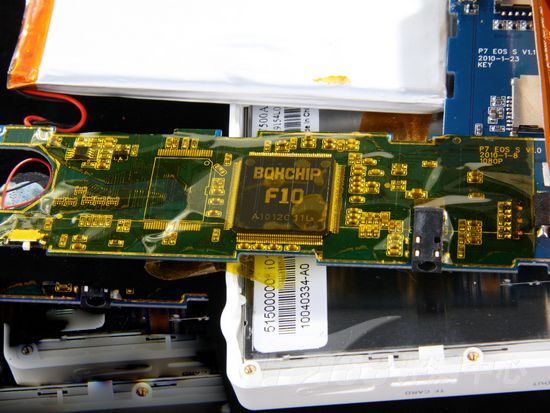

QFP/LQFP/TQFP：四边都有引脚的方形贴片封装，常见于MCU、DSP等复杂芯片。-
QFN：四边有焊盘的封装，引脚在底部，外观类似“无引脚”，需特别注意引脚定位。-
BGA：底部球栅阵列封装，引脚全部隐藏在芯片下方，外观看不到任何引脚，需通过X射线或在线测试仪检测。-
③ 核心电气参数：检测芯片时需重点关注供电电压范围（Vcc/Vdd）、输入/输出逻辑电平、静态功耗与动态功耗、工作温度范围等参数。汽车电子芯片需满足AEC-Q100标准，工作温度范围更宽（Grade 0要求-40℃~150℃），工业级芯片对振动和湿度适应性要求更高。-
关键词布局：芯片结构认知、芯片行业参数与检测关联
五、核心检测方法
（一）芯片基础检测法（消费电子维修/工厂现场快速初筛）
在缺乏专业仪器的情况下，通过简单的观察和基础测量可以快速筛除大部分明显损坏的芯片。本方法尤其适合消费电子维修新手和工厂生产线的快速初筛环节。
操作流程：
第一步：外观目测（望诊法）
在充足光线下，用放大镜或体视显微镜仔细观察芯片：
表面烧毁/裂纹：芯片表面是否有鼓包、裂纹、变色或烧焦痕迹——这是严重过流或过压的典型表现。
引脚状态：引脚是否有氧化、断裂、虚焊、短路（相邻引脚连锡）等问题。-
封装完整性：封装是否有破损、漏液（电解电容类芯片）或异味。
第二步：温度感知（触诊法）
在电路板通电后短暂运行，用手背轻触芯片表面（注意防烫）：
异常发热：芯片在待机状态下明显发烫（正常应为常温或微温），通常意味着内部短路或过流。
完全不发热：芯片在通电状态下完全不发热且功能异常，可能意味着供电缺失或内部开路。
第三步：供电电压基础检测
这是最基础也最常用的检测方法之一：用万用表直流电压档测量芯片各电源引脚对地的电压值，与数据手册中的标称值对比。-如某引脚电压严重偏离正常值（例如5V供电芯片的Vcc引脚测出0V或2V以下），说明供电线路或芯片本身存在故障。
行业注意要点：
工业场景：注意电磁干扰可能影响万用表读数，建议多次测量取平均值。
汽车场景：汽车电子模块通常工作在12V/24V系统，检测前确认芯片供电电压适配范围，避免用错量程。
消费电子场景：注意区分芯片的待机电压和工作电压，部分芯片在待机模式下部分引脚电压为0V属正常。
关键词布局：芯片基础检测步骤、消费电子场景芯片检测判断
（二）万用表检测芯片方法（新手重点掌握）
万用表是芯片检测最核心、最通用的工具。以下方法按检测模块分类，步骤清晰，适合新手系统掌握。
模块一：芯片对地阻值测量（最核心的检测方法）
操作步骤：
断电确认：确保电路板完全断电，电容已放电完毕。
档位选择：万用表拨至电阻档（Ω） 或二极管档。推荐优先使用二极管档，因其提供的测试电压和电流更安全，对芯片损伤风险更低。
表笔接法：黑表笔接电路板地线（GND，如电源负极或大面积铜箔），红表笔依次接触待测芯片的各引脚。
读数记录：记录每个引脚的“对地阻值”（即红表笔测引脚、黑表笔接地的测量值），与正常值（来自数据手册或同型号好板测量）对比。
判断标准：
正常：各引脚对地阻值与参考值接近（误差在±10%-20%以内视为正常，取决于电路差异）。
短路异常：某引脚对地阻值接近0Ω（蜂鸣档长鸣），表明该引脚对地短路，芯片很可能已损坏。
开路异常：某引脚阻值显示“OL”或无穷大，表明内部连接断开或芯片已损坏。
需注意：不同芯片、不同引脚的对地阻值差异较大，必须与正常值对比才能准确判断。维修实践中，建议保留一块同型号好板的阻值数据作为“标准模板”。
模块二：芯片引脚间短路检测
用万用表电阻档或蜂鸣档，测量相邻引脚之间是否短路，以及电源引脚（Vcc/Vdd）与地引脚（GND）之间是否短路。如果Vcc与GND之间阻值接近0Ω，芯片基本可以判定为短路损坏。-
模块三：芯片内部二极管特性检测（进阶判断）
多数芯片的I/O引脚内部都集成了ESD保护二极管，利用万用表二极管档可以检测这些保护二极管的特性是否正常。
操作步骤：
万用表选择二极管档（显示二极管符号）。
正向测量：红表笔接芯片引脚，黑表笔接GND，测量正向压降。
反向测量：黑表笔接芯片引脚，红表笔接GND，测量反向压降。
判断标准：
正常情况：正向压降约0.3V-0.7V（硅二极管特征），反向为无穷大（OL）。-
短路损坏：正反向压降均为0V（蜂鸣长鸣）。
开路损坏：正反向均为无穷大。
异常压降：如某LDO芯片的二极管档测得1.4V（正常应在0.5-0.7V），提示芯片内部异常。-
模块四：芯片直流工作电压测量（通电检测）
这是维修中最为常用的检测方法之一，适合在电路板通电状态下快速缩小故障范围。-
操作步骤：
电路板正常通电，万用表选择直流电压档（DCV） 。
黑表笔接地（GND），红表笔依次测量芯片各引脚的直流电压。
将实测值与数据手册或维修资料中的标称值对比。
判断标准：
正常：各引脚电压与标称值基本吻合（允许±5%-10%的偏差，取决于电路工作状态）。
供电异常：Vcc/Vdd引脚电压为0V或明显偏低——先排查供电线路，排除供电问题后再判断芯片好坏。
输出异常：输出引脚电压异常（如无输出、电压过低/过高）且外围电路正常，则芯片很可能已损坏。
实用技巧：
工厂新手：先测量芯片供电电压是否正常，供电正常后再测对地阻值，这是最高效的排查顺序。
汽车维修新手：汽车电子模块需在车辆不同工况下（如发动机启动后、怠速、加速）多次测量，因芯片工作状态随系统工况变化。
关键词布局：万用表检测芯片步骤、芯片对地阻值测量方法、新手用万用表测芯片
（三）行业专业仪器检测芯片方法（进阶精准检测）
对于工厂批量质检、汽车电子认证测试、芯片级失效分析等高精度场景，万用表已无法满足需求，需引入专业检测仪器。
方法一：示波器信号完整性检测
示波器用于观测芯片的输入输出信号波形，是排查数字电路故障的核心工具。
操作流程：
电路板通电，示波器探头接地夹接GND，探头尖端接触待测信号引脚。
观察关键信号的波形特征：时钟信号（CLK）应呈现稳定的方波；数据总线信号应有清晰的跳变沿；输出信号应与输入信号存在预期的逻辑关系。
与数据手册中的时序图对比。
判断标准：
时钟信号异常：信号幅度低于0.8Vpp或存在明显抖动，提示时钟发生器芯片或晶振电路故障。-
信号完整性差：波形畸变、过冲/下冲严重、噪声过大，可能由芯片驱动能力不足或PCB走线问题导致。
无响应：有正常输入信号但输出端无响应，且控制信号（如片选、使能）正常，则芯片很可能已损坏。-
应用场景：数字电路调试、通信接口（I2C、SPI、UART等）故障排查、电源管理芯片输出质量评估。
方法二：逻辑分析仪数字时序分析
逻辑分析仪专门用于分析多路数字信号之间的时序关系，尤其适合排查MCU、FPGA、DSP等复杂数字芯片的通信故障。
操作流程：
将逻辑分析仪的探头连接到待测芯片的相关信号引脚（如数据总线、地址总线、控制信号）。
设置采样率和触发条件，捕获信号波形。
利用协议解析功能（如I2C、SPI、UART解码）分析通信数据是否符合协议规范。-
判断标准：
时序不匹配或协议错误，可能提示芯片内部逻辑单元异常。
信号毛刺或非预期跳变，提示信号完整性问题或芯片驱动异常。
应用场景：嵌入式系统调试、多芯片通信总线故障排查、FPGA内部逻辑验证。
方法三：在线测试仪（ICT）批量检测
适用于工厂生产线的大批量PCB检测，可在不拆焊的情况下对板上芯片进行电气性能测试。
技术特点：
ICT（In-Circuit Test）通过测试针床接触PCB上的测试点，快速完成电阻、电容、电感、二极管、晶体管及芯片的数字逻辑功能测试。-
飞针测试（Flying Probe）使用可移动探针逐点测试，适合小批量、多品种的生产场景，灵活性高但速度较慢。
检测精度可达±0.02%，满足自动化生产线的高速检测需求。-
判断标准：ICT系统自动比对实测值与预设阈值，超出容差范围即判定为“NG”，系统自动记录故障点位置和检测数据，便于后续分析和追溯。
方法四：IV曲线特性分析（芯片级精准诊断）
IV曲线测试通过扫描电压-电流特性曲线，精准判断芯片内部PN结、MOS管等核心结构的完整性。
检测方法：
直流扫描法：缓慢改变施加在芯片引脚上的电压，同步记录电流变化，生成IV特性曲线。-
脉冲测试法：使用短脉冲电压进行测试，避免器件发热对测试结果产生干扰，适用于热敏感元件。-
使用数字源表（SMU）配合自动化测试软件（如ATECLOUD平台）完成自动化IV曲线测试。-
判断标准：将实测IV曲线与正常芯片的标准曲线叠加对比，若曲线形状出现异常偏移、提前开启或非预期拐点，表明芯片内部结构已受损。-
方法五：热成像仪定位异常发热点
在工作状态下用热成像仪扫描PCB，快速定位异常发热的芯片或元件。
应用场景：
查找短路点：短路芯片通常呈现明显的高温热点。
评估散热设计：检查芯片在工作状态下的温度分布是否在设计范围内。
早期故障预警：温度异常往往早于功能失效出现。
应用场景速查表：
| 行业场景 | 核心检测方法 | 关键仪器 | 主要判断依据 |
|---|---|---|---|
| 工厂生产线批量质检 | 在线测试（ICT）/飞针测试 | ICT测试仪、飞针测试机 | 电气参数与预设阈值对比 |
| 汽车电子维修/认证 | 示波器+环境应力测试 | 示波器、高低温试验箱 | AEC-Q100标准信号质量与可靠性要求 |
| 消费电子维修 | 万用表+目测+热成像 | 万用表、热成像仪 | 对地阻值、供电电压、发热特征 |
| 芯片级失效分析 | IV曲线+逻辑分析+X射线 | 源表、逻辑分析仪、X射线 | 特性曲线、时序波形、内部结构完整性 |
关键词布局：芯片专业仪器检测步骤、汽车电子芯片AEC-Q100检测、芯片在线测试ICT方法
六、补充模块
（一）不同场景下芯片的检测重点
芯片的应用场景不同，检测的侧重点和关键指标也存在显著差异。
1. 工业控制芯片检测重点
工业控制芯片（PLC控制芯片、电机驱动芯片、工业通信芯片）部署在工厂生产线、设备控制柜等环境中，面临高电压、强电磁干扰、宽温度波动等严苛条件。
检测核心：
供电稳定性：工业现场电压波动较大，需重点检测芯片供电引脚是否有浪涌或跌落痕迹。
抗干扰能力：检测通信接口（RS-485、CAN等）的信号质量，是否存在电磁干扰导致的误码。
温度适应性：工业级芯片需能在-40℃~85℃（宽温级）范围内稳定工作，检测时可结合环境温度变化评估性能。-
焊点可靠性：工厂设备长期振动可能导致BGA封装芯片焊点疲劳开裂，可用X射线检测焊点完整性。-
行业标准：工业控制芯片通常遵循JEDEC标准，部分高可靠性场景参照MIL-STD（军用标准）。-
2. 汽车电子芯片检测重点
汽车电子芯片（ECU主控芯片、传感器接口芯片、电源管理芯片等）需通过AEC-Q100车规级认证，这是进入汽车供应链的“入场券”。-
检测核心：
宽温工作能力：AEC-Q100 Grade 0要求-40℃~150℃工作范围，检测时需在极限温度下验证功能完整性。-
抗振动能力：车辆行驶中的持续振动可能导致焊点疲劳或芯片内部键合线断裂，检测时需关注机械应力影响。-
静电防护等级：车规芯片对ESD敏感度有严格分级（HBM/CDM模型），需符合JS-002等标准。-
信号传输稳定性：CAN/LIN总线接口芯片需重点检测信号眼图质量和通信误码率。
行业标准：AEC-Q100是车载集成电路的应力测试标准，涵盖高温工作寿命（HTOL）、温度循环（TC）、高加速温湿度应力测试（HAST）等项目。-
3. 消费电子芯片检测重点
消费电子芯片（手机主控、电源管理IC、音频编解码器等）更侧重便携性和成本效益，检测方法以万用表和示波器为主。
检测核心：
供电完整性：重点检测DC-DC、LDO等电源芯片的输出电压是否稳定，纹波是否在允许范围内。
信号通路：检测音频、显示、触摸等信号通路的完整性，用示波器观察波形是否正常。
发热评估：消费电子芯片在高负载下的发热量直接影响用户体验和设备寿命，热成像检测尤为重要。
静态功耗：待机状态下芯片的静态电流是否异常升高，是判断芯片是否“漏电”的重要指标。
关键词布局：工业控制芯片检测方法、汽车电子芯片检测重点、消费电子芯片检测技巧
（二）芯片检测常见误区（避坑指南）
基于芯片失效分析领域的实践经验，以下是5个高频检测误区，务必规避：
误区1：认为所有引脚都必须测出阻值才正常
实际上，部分芯片的NC引脚（无连接引脚）在内部悬空，对地阻值为无穷大属于正常现象。必须查阅数据手册确认引脚定义后再做判断，切勿将NC引脚误判为开路损坏。
误区2：带电测量对地阻值
用电阻档或二极管档带电测量时，万用表施加的测试电压会与电路板原有电压叠加，轻则读数不准，重则烧毁万用表或损坏芯片。电阻/二极管档测量必须断电。
误区3：忽略ESD防护认为芯片没那么脆弱
数据显示，ESD使元器件突发性完全失效的概率仅约10%，90%的情况下是“潜在性轻微损伤”——表面参数正常，但抗过电应力能力已削弱，使用中容易早期失效。-这种“隐性损伤”最难排查，因此ESD防护绝非可有可无。
误区4：IV曲线“通过”就认为芯片完全正常
在ESD测试中，I/O端口的IV曲线可能呈现“通过”结果，但实际损坏点可能在电源域保护二极管上，曲线出现“提前开启”的假象。-因此IV曲线只是判断依据之一，需结合其他检测方法综合评估。
误区5：不查阅数据手册直接凭经验判断
不同型号芯片的电气参数差异很大，同类型芯片在不同厂商的设计中也有差异。不查阅数据手册直接测量判断，误判概率极高。务必先获取数据手册，了解引脚定义、电压范围和典型时序后再检测。
关键词布局：芯片检测误区规避、芯片检测误判原因
（三）芯片失效典型案例（实操参考）
案例一：工厂PLC控制系统芯片短路导致整线停机
故障现象：某自动化工厂的生产线PLC控制柜突发整机停机，重启后仍无法恢复。现场质检员测量发现控制板上的3.3V电源对地阻值仅为5Ω（正常应为几百Ω以上）。
检测过程：维修人员首先通过断电后测量3.3V电源网络对地阻值，确认存在短路。随后采用“分段排除法”——依次断开各负载芯片的供电跳线，最终定位到主控MCU芯片的Vcc引脚与GND之间阻值为0Ω。将该芯片解焊取下后，单独测量其电源引脚对地阻抗，确认芯片内部短路。-
解决方案：更换主控MCU芯片后，重新测量3.3V对地阻值恢复正常（约380Ω），上电后PLC系统功能恢复正常。
经验：电源对地短路是芯片失效的常见表现。排查时优先测量电源网络对地阻值，再采用分段排除法定位故障芯片。工厂场景建议保留好板的阻值数据作为检测参考基准。
案例二：汽车氧传感器接口芯片异常导致发动机故障灯亮
故障现象：某车型发动机故障灯常亮，OBD诊断仪报“氧传感器信号异常”。维修人员更换氧传感器后故障依旧，判断问题出在ECU内部的传感器接口芯片。
检测过程：维修人员查阅ECU电路图和接口芯片数据手册，确定信号引脚定义。用示波器测量接口芯片的输入端（来自氧传感器）信号正常（0.1-0.9V周期性波动），但输出端（送往MCU）的信号始终为固定电压。输入正常、输出异常且使能控制信号正常，判断接口芯片内部信号处理单元失效。-
解决方案：更换ECU主板上的传感器接口芯片后，示波器观测到输出端恢复正常波形，OBD诊断仪清码后故障灯熄灭，车辆运行正常。
经验：汽车电子维修中，不要急于更换传感器——先用示波器确认信号链路各节点的工作状态，定位故障点在传感器还是接口芯片。同时注意，AEC-Q100认证芯片的检测标准比消费级芯片更严格，检测时需参考车规级参数要求。
七、结尾
（一）芯片检测核心（分场景高效排查策略）
通用排查逻辑（三步法） ：
安全第一：断电、放电、做好ESD防护。
由外而内：先目测外观和引脚状态→再测供电电压→最后测对地阻值和信号质量。
对比验证：实测值与数据手册或好板数据对比，偏差明显则判定异常。
分场景高效排查策略：
| 场景 | 推荐检测流程 |
|---|---|
| 消费电子维修（新手） | 目测→温度感知→供电电压→对地阻值 |
| 工厂生产线质检 | 在线测试仪批量筛查→异常品再单独测对地阻值和IV曲线 |
| 汽车电子维修 | 示波器观测信号→数据手册对比→供电完整性→AEC-Q100标准验证 |
| 芯片级失效分析 | IV曲线测试→逻辑分析仪时序分析→X射线/热成像辅助定位 |
关键记忆点：断电、接地、查手册、多对比——这十二个字是芯片检测的核心原则。
关键词布局：测量芯片好坏步骤、芯片行业高效检测策略
（二）芯片检测价值延伸（维护与采购建议）
日常维护建议：
ESD防护常态化：维修工作台必须配备防静电台垫和接地系统，操作芯片时佩戴防静电腕带。定期检查接地线是否完好，这是投入最小、回报最大的防护措施。
环境控制：芯片存储环境温度建议15-35℃，相对湿度40%-60%，避免高温高湿导致引脚氧化或内部受潮。工业场景尤其要注意防尘和防潮。
定期校准：万用表、示波器等检测仪器建议每年送检校准一次，确保测量精度。工厂批量检测场景中的ICT测试仪需按设备手册定期校准。
采购与选型建议：
渠道验证：采购芯片时务必选择原厂授权渠道或可信分销商，谨防翻新片、散新片。收到货物后可通过丝印反查验证型号和批次一致性。
场景匹配：汽车电子项目必须选择通过AEC-Q100认证的车规级芯片；工业控制项目建议选择工业级芯片（-40℃~85℃宽温）；消费电子可根据成本选择商业级芯片。不同等级芯片的价格和可靠性差异显著，按需选择而非一味追求“高规格”。
留样基准：建议保留一批同批次正常芯片的阻值数据和IV曲线，作为后续检测的对比基准。工厂批量检测中，保留好板数据可大幅提升检测效率。
关键词布局：芯片行业日常维护技巧、芯片采购与选型建议
（三）互动交流（分享芯片检测难题）
您在芯片检测过程中是否遇到过以下情况？
测量芯片对地阻值时，数据与参考值偏差较大，但芯片功能却正常？
在工厂质检中，同批次芯片的IV曲线存在差异，难以判断是工艺波动还是早期失效？
汽车电子维修中，接口芯片信号时有时无，是否与温度或振动有关？
消费电子维修时，如何快速区分芯片本身损坏与外围电路故障？
欢迎在评论区分享您在芯片检测中的实操难题和经验心得。关注本账号，获取更多电子元器件检测干货和行业实战案例。我们一起交流进步！
关键词布局：芯片行业检测难题交流、芯片检测干货分享
本文内容基于电子元器件检测领域通用实践编写，具体检测方法和判断标准请以对应芯片数据手册为准。安全第一，检测操作时务必遵守ESD防护规范和电气安全要求。
