电源滤波电感好坏检测实操指南（适配电源维修与工业设备场景，新手也能快速上手）

滤波电感是开关电源、工业变频器、汽车电子等领域中不可或缺的核心被动元件，它的主要作用是利用感抗（XL=2πfL）对交流信号呈现高阻抗的特性，滤除电路中的高频噪声和纹波，使输出波形更平滑-12-6。在开关电源中，滤波电感与整流二极管、输出电容配合，将脉动直流处理成稳定直流；在工业变频器、新能源汽车OBC和DC-DC转换器中，它承载大电流滤波任务，对设备稳定性至关重要-12。当滤波电感出现开路、短路、电感量漂移或磁芯饱和等问题时，电路输出纹波显著增大，设备可能出现异常发热、功能紊乱甚至宕机风险-70。

许多电子维修人员和工厂质检从业者面对滤波电感时，往往只测通断、忽略感量精度，或者因检测工具选择不当、方法不规范而导致误判。本文从电源维修、工业设备检修两大场景出发，按“新手快速初筛→万用表系统检测→LCR电桥专业精测”的进阶路径，系统讲解滤波电感的检测方法。新手可通过基础法和万用表检测快速判断滤波电感好坏；专业质检人员可借助LCR电桥和行业标准，实现批量精准检测，全面掌握滤波电感检测方法，同时规避常见检测误区。

一、电源及工业场景滤波电感检测前置准备

1. 电源及工业场景滤波电感检测核心工具介绍

根据检测场景和精度需求，滤波电感检测工具分为基础款和专业款两大类。

基础款（新手必备，适配电源维修及工厂入门质检）：

• 数字万用表（含蜂鸣档和电阻档） ：最基本的入门工具，用于快速测试滤波电感的通断和直流电阻。建议选择具备电感测量功能的型号（如UT61E、Fluke 17B+），可大致读取电感量。

• 放大镜/体视显微镜：用于检查滤波电感外观是否有磁芯裂纹、漆包线破损、引脚氧化或虚焊等目视可发现的缺陷-。

• 防静电镊子：用于接触贴片滤波电感引脚时避免静电损伤。

专业款（适配工厂流水线批量检测及高精度质检场景）：

• LCR数字电桥：测量滤波电感量（L）、品质因数（Q值）和直流电阻（DCR）的核心设备，如Keysight E4980A、GW Instek LCR-8105G等-20。工厂批量检测时，建议搭配多工位自动测试系统。

• 精密直流电阻测试仪/微欧姆计：专门用于精确测量滤波电感的直流电阻，精度可达0.1mΩ级别。

• 绝缘电阻测试仪/耐压测试仪：用于检测滤波电感绕组之间的绝缘性能，按IEC 62391、GB/T 16515等标准施加500V-1000V直流电压测量层间漏电流-19。

• 红外热成像仪：用于通电状态下检测滤波电感的温升分布，判断是否存在异常发热点，额定电流下温升不应超过40℃-20。

• 网络分析仪/阻抗分析仪：专业评估滤波电感在工作频率下的阻抗特性，尤其适用于高频电源和高可靠性工业设备的电感检测-33。

新手可根据自身条件先从万用表入手，逐步掌握滤波电感基础检测方法；工厂质检从业者建议配备LCR电桥，实现对电感量精度和Q值的精准把控。

2. 电源及工业场景滤波电感检测安全注意事项

检测滤波电感前必须遵守以下安全规范，重中之重是确保电路完全断电并释放残余能量：

1. 断电放电是第一步：检测前务必断开设备电源，拔下电源线。滤波电感在电路中可能存储磁能，断电后用万用表电阻档或短路线将电感两端短接放电，避免残余能量造成电击或损坏检测仪器-41。

2. 严禁带电检测：任何情况下不得在电路通电状态下进行滤波电感的通断或电阻测量，否则可能导致仪器损坏和人身伤害。

3. 注意大功率电感的余温：工业设备中的大功率滤波电感在工作后温度可能较高，检测前应等待其冷却至室温，避免烫伤和测量误差。

4. 拆焊操作需谨慎：在电路板上检测滤波电感时，需先用电烙铁拆下一端引脚，避免板内其他元件并联干扰测量结果。

5. ESD防护不可忽视：贴片滤波电感对静电敏感，检测时应佩戴防静电手环，使用防静电工作台-48。

6. 高压滤波电感的绝缘检测安全：对于工作电压较高的滤波电感（如光伏逆变器、高压电源中的电感），进行耐压测试时需使用专用绝缘测试设备，施加的测试电压必须严格按照IEC 60939等标准执行，禁止超出额定范围盲目升压-。

3. 滤波电感基础认知（适配电源及工业场景精准检测）

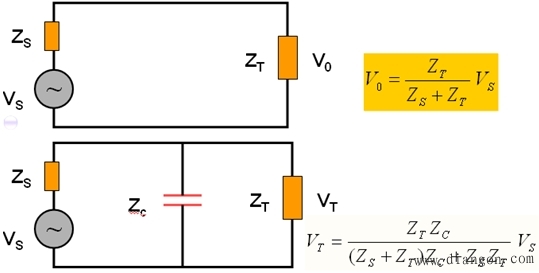

滤波电感在电路中起到“阻交通直”的作用——对直流或低频信号阻抗极小、允许通过；对高频交流噪声呈现高阻抗，从而将其滤除-12。根据噪声路径，滤波电感可分为共模电感（抑制两线对地共模噪声）和差模电感（抑制线间差模噪声）两大类-6。

检测滤波电感好坏时，需要关注的核心参数包括：

• 电感量（L） ：决定滤波特性，单位为亨利（H）、毫亨（mH）或微亨（μH）。感值越大纹波越小，但体积和动态响应会受影响-。不同电路对电感量精度的要求不同——电源滤波电路通常要求±5%~±10%的高精度-1。

• 直流电阻（DCR） ：线圈自身电阻，单位为欧姆（Ω）。DCR越小，电感自身的能量损耗和发热越少。电源滤波电路中的功率电感DCR通常在0.1mΩ至几Ω之间-20。

• 额定电流（Irms）与饱和电流（Isat） ：Irms指温升不超过40℃时的安全工作电流；Isat指电感量下降10%-30%时的临界电流值-6。选型和使用中必须确保Isat高于电路峰值电流，这是防止电感失效的关键参数-。

• 品质因数（Q值） ：反映电感损耗大小，Q值越高损耗越小。在100kHz/1MHz频率点下，优质滤波电感的Q值通常≥30-20。

了解这些基础参数，是准确判断滤波电感好坏的先决条件。

二、滤波电感核心检测方法

1. 滤波电感基础检测法（电源维修场景快速初筛）

不需要复杂仪器，用眼睛和最简单的工具就能完成初步判断，特别适合电源维修和工厂来料快速筛选。

第一步：外观检查

用放大镜仔细观察滤波电感的外观，重点检查以下部位：

• 磁芯是否有裂纹、崩缺或碎裂迹象（铁氧体磁芯脆性较大，受机械冲击易开裂）；

• 线圈漆包线是否有烧焦、鼓包、漆皮脱落或断裂；

• 引脚是否有氧化、虚焊、断裂或变形；

• 贴片电感的外壳是否有变形或破损。

损坏特征判断标准：磁芯有明显裂纹或崩缺 → 电感量可能已严重下降或失效；漆包线烧焦发黑 → 通常意味着电路过流导致过热损坏；引脚氧化或虚焊 → 可能存在接触不良-41。

第二步：摇动听音检查

手持滤波电感在耳边轻轻摇动，若有“沙沙”异响，说明内部线圈松动或磁芯碎裂，需直接判定为损坏。

注意要点：外观完好不等于电感正常。电源维修场景中，许多滤波电感的失效是电气性能退化而非外观可见的物理损坏，因此基础检查只能作为初筛手段，必须结合后续仪器检测进行最终判断。

2. 万用表检测滤波电感方法（新手重点掌握）

万用表是新手最易上手的检测工具，掌握以下步骤就能快速判断大多数滤波电感的通断和基本阻值。

模块一：通断测试（必做）

1. 将万用表拨至蜂鸣档或低阻档（200Ω档） 。

2. 红黑表笔不分正负，分别接触滤波电感的两端引脚。

3. 读取测量结果：

   • 正常：万用表发出蜂鸣声，阻值显示为0.1Ω~10Ω左右（线径越粗、匝数越少，阻值越小）-41。

   • 开路损坏：无蜂鸣声，屏幕显示“OL”或“1”（无穷大），说明线圈已断裂。

   • 匝间短路损坏：有蜂鸣但阻值异常偏低（例如标称DCR为1Ω却测出0.2Ω），说明绕组内部存在匝间短路。

模块二：直流电阻（DCR）精确测量

1. 将万用表拨至电阻档，选择合适量程（一般选200Ω档）。

2. 表笔接触引脚，记录读数。

3. 判断标准：与电感规格书标称DCR值对比，偏差超过±10%需警惕。若无规格书可参考——电源滤波电路中的功率电感DCR一般在0.1Ω至几Ω之间-。高频滤波电感DCR偏大属于正常，低频或大电流电感DCR应较小。

什么是DCR？DCR是电感线圈本身的直流电阻，反映了绕组的导体损耗。DCR越小，电感工作时发热越少、效率越高。

模块三：电感量检测（需万用表支持电感档）

部分数字万用表（如UT61E）具备电感测量功能（档位标记为“L”或“mH/H”）。

1. 将万用表调至电感档，选择合适的量程。

2. 表笔连接滤波电感两端，读取电感值。

3. 判断标准：读数应接近标称电感量。若读数低于标称值的70%，说明电感可能已发生磁芯开裂、匝间短路或高温退磁-41。

新手提示：小电感（<10μH）用万用表电感档测量误差较大，需使用专用LCR电桥才能获得准确值-41。

模块四：滤波电感行业检测误区（新手防坑）

• 误区一：只测通断就判断滤波电感好坏。通断正常不等于电感量正常，磁芯损坏或匝间轻微短路后通断测试仍可能通过，但感值已严重漂移-41。

• 误区二：直接在线路板上检测未拆焊。板内其他元件会与滤波电感并联，导致测量结果严重失准。

• 误区三：用万用表电感档测大电流滤波电感时忽略频率影响。万用表电感档的测试频率固定，无法模拟真实工作条件。

• 误区四：忽略直流偏置对电感量的影响。实际电路中电感承载直流电流时感值会下降，万用表无法测量这一特性-6。

3. LCR数字电桥检测滤波电感方法（进阶精准检测）

对于专业质检和高可靠性应用场景，LCR数字电桥是精准检测滤波电感好坏的核心设备。它能精确测量电感量、Q值和DCR，满足IEC和GB/T等行业标准要求-20。

准备工作：

• 确保LCR数字电桥已正确连接电源并开机预热至少10分钟，达到热平衡状态-53。

• 进行短路清零校准：将测试夹具两端短接，按清零键消除夹具杂散电容和引线电阻对测量的影响-53。

操作步骤：

1. 连接滤波电感：用合适的测试夹具将滤波电感引脚连接到LCR电桥的测试端口，确保连接稳固、接触良好-48。

2. 选择测量模式：在LCR电桥上选择电感测量模式（L档） -48。

3. 设置测试频率：根据滤波电感的应用场景选择合适的测试频率。

   • 电源滤波电感（工频/低频）：常用1kHz或100Hz测试频率。

   • 开关电源滤波电感：常用10kHz~100kHz。

   • 高频滤波电感（如通信设备）：可选100kHz~1MHz-20-48。

   专业提示：测试频率应接近电感实际工作频率，否则测量结果可能偏离真实值。若不确定工作频率，可在多个频率点（如1kHz、10kHz、100kHz）分别测量，观察电感量变化趋势。

4. 读取并记录结果：

   • 电感量（L） ：读取屏幕显示值，单位通常为mH或μH。与规格书标称值对比，偏差应控制在标称误差范围内（通常±10%~±20%）。

   • 品质因数（Q值） ：Q值反映电感的损耗大小。在100kHz/1MHz频率点下，Q值≥30可视为正常-20。Q值过低意味着电感内部损耗异常增大。

   • 直流电阻（DCR） ：部分LCR电桥可直接测量并显示DCR。

5. 多重测试确保准确：为获得可靠结果，建议多次测量取平均值，并在不同测试频率下进行对比验证-53。

工厂批量检测技巧：

对于流水线批量来料检验，可使用配备多工位自动测试系统的LCR电桥（如GW Instek LCR-8105G），实现快速批量测量，大幅提升检测效率-20。批量检测时建议设定电感量公差门限，自动筛选超差品。

判断标准汇总：

三、补充模块

1. 电源及工业场景不同类型滤波电感检测重点

滤波电感根据结构和应用场景的不同，检测侧重点各有差异：

共模电感检测重点：共模电感具有两个对称绕组，用于抑制共模噪声。检测时需用万用表分别测量两个绕组的直流电阻，二者应基本一致（偏差通常不超过±5%）。若两组阻值差异显著，说明绕组对称性已遭破坏，电感无法正常工作-33。还需检查绕组之间是否有短路——用万用表高阻档测量两个绕组之间的绝缘电阻，正常应为无穷大-39。

功率滤波电感（大电流场景）检测重点：功率滤波电感常见于开关电源输出端、工业变频器和新能源汽车DC-DC转换器中，承载大电流。检测时重点关注：①直流电阻是否在标称范围内（DCR直接决定导通损耗P=I²DCR）；②在额定电流条件下的温升是否低于40℃-20；③电感量是否随直流偏置出现明显下降-6。对于大功率滤波电感，建议用红外热像仪监测其工作状态下的温度分布。

高频滤波电感检测重点：高频滤波电感（如通信设备、DC-DC转换器中的电感）需在相应的高频工作频率下测试电感量和Q值-1。选择LCR电桥的测试频率时，应尽可能接近电感的实际工作频率。还需注意电感的自谐振频率（SRF）——测试频率不应超过SRF，否则电感将呈容性，测量结果失去意义-2。

2. 电源及工业场景滤波电感检测常见误区（避坑指南）

结合电源维修和工业质检实践，以下是滤波电感检测中高频出现的误区及规避方法：

3. 电源及工业场景滤波电感失效典型案例（实操参考）

案例一：开关电源输出滤波电感量设计过大导致高频振荡

某电源工程师在试制500W半桥式开关电源时，为追求更好的滤波效果，将输出滤波电感绕制为58μH。实测中发现，当负载电流达到15A~30A时，高压开关脉冲波形发生严重的自激抖动，高频振荡明显加剧，电网输入线和辅助电源线上甚至叠加了高达5~6V的高频噪声干扰。通过电感量检测发现，大电流下实际电感量因磁芯饱和已降至标称值的60%左右。调整匝数将电感量降至10.1μH后，电路恢复稳定工作-58。

启示：滤波电感并非电感量越大越好，电感量过大会导致磁芯在负载电流下提前进入饱和区，反而引发严重的高频振荡。检测滤波电感时，需关注其在大电流工况下的实际电感量衰减特性，而非仅依赖空载标称值。

案例二：多层片式滤波电感内部层间接点弱连接导致开路失效

某型号滤波器在客户端使用一段时间后失效，故障定位为电感开路。经CT扫描和切片分析发现，失效电感内部采用“三明治”式层间连接结构，其中第5层与第6层之间的连接节点存在弱连接——陶瓷本体材料填充到连接部位形成缝隙，未能形成良好的电气接触，导致开路失效-29。

启示：多层片式滤波电感的内部连接节点属于工艺隐蔽缺陷，外观检查无法发现。对于高可靠性应用场景，建议在来料检验阶段对关键批次的滤波电感进行抽检，使用LCR电桥和绝缘电阻测试仪进行全面的电气性能评估，必要时委托第三方检测机构按GB/T 11441-2013等标准进行失效分析--20。

四、结尾

1. 滤波电感检测核心（电源及工业场景高效排查策略）

根据检测场景和精度需求，建议采用分级检测策略：

第一级：快速初筛 → 外观检查 + 摇动听音（适合来料快速筛选）
第二级：通断测试 → 万用表蜂鸣档测直流电阻（快速识别开路/短路）
第三级：电感量检测 → 万用表电感档或LCR电桥测感值（判断感值漂移）
第四级：专业精测 → LCR电桥测Q值+绝缘电阻测试（满足行业标准要求）

电源维修场景中，万用表检测已能解决80%以上的故障排查需求；工厂质检和专业研发验证场景中，应使用LCR电桥按行业标准进行全方位检测，确保滤波电感的电气性能和可靠性符合要求。

核心记忆点：检测滤波电感好坏，记住 “一看二测三比较” ——看外观有无损伤，测通断和电感量，与规格书或正常件对比偏差。

2. 滤波电感检测价值延伸（电源场景维护与采购建议）

日常维护建议：

• 定期用红外热成像仪检测设备中滤波电感的工作温度，异常发热需及时排查-33。

• 清理设备内部灰尘和异物，确保滤波电感散热条件良好，避免热量积聚导致磁芯性能退化。

• 对于工作环境存在振动（如工业变频器、车载电源）的设备，定期检查滤波电感的引脚焊接是否牢固，防止机械振动引发虚焊或断裂。

采购选型建议：

• 电源滤波电路选型时，需同时关注Irms（温升电流）和Isat（饱和电流）两个指标，确保Isat高于电路峰值电流，Irms满足正常工作电流需求-6。

• 根据实际工作频率选择合适磁芯材料的滤波电感——高频场景选用低损耗磁芯，大电流场景关注DCR和温升-1。

• 高可靠性应用（如工业控制、汽车电子）建议优先选择通过AEC-Q200等车规级认证的产品-6。

校准建议：LCR电桥等精密检测设备需按规定周期送检校准，确保测量结果的准确性和溯源性。

3. 互动交流（分享电源及工业场景滤波电感检测难题）

你在电源维修或工业设备检修过程中，是否遇到过滤波电感导致的纹波异常、高频振荡或发热严重问题？欢迎在评论区分享你遇到的滤波电感检测难题和排查经验。

关注我们，获取更多电子元器件检测干货——涵盖电容、电阻、二极管、MOS管等常见元器件的专业检测方法，助你成为电子维修与质检领域的多面手。
