开关电源检测技巧——从工厂产线到医疗设备，万用表示波器实操全攻略

一、开头引言

开关电源是电子设备的“动力心脏”，为工业自动化产线、医疗诊断设备、通信基站、家用电器等各类终端提供稳定可靠的直流供电。在长期运行过程中，受电网波动、元器件老化、环境侵蚀等因素影响，开关电源难免出现无输出、电压异常、纹波超标、过热保护等故障-2。掌握科学、系统的开关电源检测方法，不仅能快速定位故障、缩短设备停机时间，更能规避检测过程中的安全风险，延长电源使用寿命。

本文结合开关电源在工业生产线、医疗设备、通信基站、家电维修四大典型行业场景，从基础工具准备到专业仪器检测，分层分级详解万用表检测开关电源步骤、示波器测试开关电源纹波方法、电子负载动态响应测试技巧等核心实操内容，兼顾新手测量开关电源好坏的入门需求和工业级开关电源高精度检测的专业需求，帮助不同基础的从业者快速掌握开关电源检测技巧，独立完成开关电源好坏判断与故障排查。

二、前置准备

（一）工业及消费电子领域开关电源检测核心工具介绍

掌握开关电源检测工具的选用标准，是高效检测的第一步。根据检测场景和精度需求，将工具分为基础款和专业款两类：

基础款（新手入门必备，适配家电维修、电子爱好者场景）：

数字万用表（DMM） ：测量电压、电流、电阻的核心工具。推荐选择带二极管测试档和蜂鸣通断测试功能的型号，档位量程覆盖0-600V DC/AC，精度不低于±1%-。
电阻负载（如功率电阻或灯泡） ：用于模拟实际工作负载，测试开关电源带载能力。在家电维修场景（如电视、电脑电源），可用40-100W的灯泡或功率电阻充当简易电子负载。
绝缘胶带、防静电腕带：保护操作安全。

专业款（工业/医疗/通信领域高精度检测必备）：

示波器：观察电源输出波形、测量纹波噪声、捕捉开关信号。带宽建议100MHz以上，配备短接地弹簧夹以减小测试环路--。
可编程直流电子负载：模拟不同负载电流，测试电源的负载调整率、动态响应和过载保护功能。选择ITECH、Chroma等品牌的电子负载，具备CC/CV/CR/CP多种工作模式-。
功率分析仪：同步测量输入/输出功率、功率因数、转换效率，精度要求±0.05%以上-54。
LCR数字电桥：精确测量滤波电容的容量和等效串联电阻（ESR），判断电容老化程度-2。
红外热像仪：检测电源关键元器件（开关管、变压器、整流桥）的表面温度分布，定位过热故障点-2。
可编程交流电源：模拟电网电压波动（如90-264V AC范围变化），测试开关电源的输入电压适应性-41。

（二）开关电源安全检测注意事项（重中之重）

开关电源涉及高压交流输入（AC 220V/380V）和大容量电解电容储能，检测不当极易引发触电或短路事故。检测前须严格执行以下安全规范：

断电操作原则：检测前必须切断开关电源的输入电源，拔掉电源插头或关闭配电箱对应空开。工业自动化产线需悬挂“设备检修、禁止合闸”警示牌，避免他人误操作合闸通电-3。
大电容放电（核心安全操作） ：开关电源输入端的大容量滤波电容（常见于400V/100μF以上）在断电后仍可能存储数十至数百伏的电荷。必须用功率电阻（如10Ω/5W）或电烙铁短接电容两端进行强制放电，放电时间不少于5秒，并用万用表直流电压档确认电压降至安全值（<36V）后方可接触电路。盲目徒手触碰可能导致严重触电事故。
隔离变压器与防静电措施：若需对开关电源进行在线带电检测，必须在输入端接入1:1隔离变压器，确保操作人员与电网地线隔离，避免单点触电风险。同时佩戴防静电腕带和防静电手套，防止静电击穿开关管、PWM芯片等敏感元器件-3。
仪器与线缆检查：万用表和示波器探头的耐压等级需符合被测电压要求（至少CAT II 600V），使用前检查表笔绝缘层有无破损。示波器测量高压侧时务必使用高压差分探头，严禁直接将普通探头接地夹接入热地。
环境要求：检测环境应通风良好、干燥无尘。工业现场（如工厂产线、配电柜）检测前需清理电源外壳及散热风扇上的粉尘，避免粉尘受潮引发短路。

（三）开关电源基础认知——行业关键参数与检测关联

开关电源主要由输入整流滤波电路→高频逆变电路（开关管+PWM控制芯片）→高频变压器→输出整流滤波电路→反馈稳压电路五大模块组成-27。掌握以下关键参数，才能准确判断开关电源好坏：

输入电压范围：单相AC 90-264V（宽电压设计）或三相AC 380V（工业大功率场景），检测时需验证输入电压是否在规格范围内。
输出电压与精度：工业自动化常用DC 24V/12V/5V，通信基站典型为DC 48V（-48V系统），医疗设备对电压精度要求更高（通常±1%~±2%）-3-。
输出纹波：开关频率纹波通常集中在20MHz以下，工业级要求纹波≤50mVp-p，通信48V系统要求峰峰值纹波≤200mV--31。
转换效率：符合能效标准要求，工业/通信电源满载效率通常≥85%，高效产品≥90%-51。
保护功能：过压保护（OVP）、过流保护（OCP）、短路保护、过温保护等四重保护是工业级电源的标准配置-4。

三、核心检测方法

（一）开关电源外观与导通基础检测法（工业/家电场景快速初筛）

无需复杂仪器，适用于工厂生产线初筛、家电维修快速判断故障。

操作流程：

目视检查：观察开关电源外壳有无变形、烧焦痕迹；打开外壳（断电后），检查PCB板有无烧黑、碳化、焊点开裂；重点检查滤波电容顶部有无“十”字形防爆纹胀开或漏液——电容鼓包是开关电源最常见的可见故障，多发于长期高温运行的工业电源和老化严重的家电电源-25。
闻气味：烧焦的酚醛树脂味表明变压器或PCB板发生过热烧毁；电解液酸味提示电容漏液。
保险丝/熔断器检查：用万用表电阻档（蜂鸣档）测量输入端的保险丝或熔断器两端，若阻值无穷大（蜂鸣档不响），说明保险丝已熔断，提示电源内部可能存在短路故障（如开关管击穿、整流桥短路）-4。
输入侧电阻快速检测：在断电状态下，用万用表电阻档测量电源输入L/N端之间的电阻。正常开关电源输入端存在整流桥和滤波电容，电阻值应从数十kΩ逐渐增大至数百kΩ（电容充电过程）；若测得阻值为0Ω（短路）或始终很低（<10Ω），说明整流桥或输入侧存在短路故障，切勿盲目通电，需先排查整流二极管是否击穿。

行业适配判断标准：

家电维修场景（电视/电脑电源）：电容鼓包+保险丝熔断→更换同规格电容和保险丝即可恢复，成功率极高-27。
工业生产线场景：出现保险丝熔断后，必须排查负载是否短路（如传感器短路、执行器故障），否则更换电源后可能再次烧毁。

（二）万用表检测开关电源方法——新手重点掌握

万用表是开关电源检测中最基础、最通用的工具，也是新手测量开关电源好坏的必修课。

模块一：输入侧检测（断电状态）

检测部位	操作步骤	正常判断	异常判断与可能故障

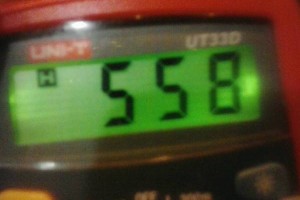

整流桥	万用表调至二极管档，红黑表笔依次测量交流输入两脚与正负极输出脚之间的正向压降	正向压降0.4-0.7V，反向无穷大	短路（0V）→整流桥击穿；开路（无穷大且无正向压降）→二极管断路
开关管（MOSFET）	测D-S极间电阻，调至电阻档2kΩ	D-S间正反向均为高阻（>100kΩ）	短路（0Ω）→开关管击穿；开路（无穷大）→开关管断路-27
输入滤波电容	断电放电后，万用表电阻档测两端	阻值从低到高逐渐上升（充电过程）	始终为0Ω→电容击穿短路；始终无穷大→电容开路失效

模块二：输出侧检测（通电状态——必须接入隔离变压器操作）

空载输出电压检测：开关电源接通额定输入电压（AC 220V）且输出端不接负载，用万用表直流电压档测量输出电压。正常空载电压应在额定值±5%以内（如DC 24V电源空载电压应在22.8V-25.2V）。若空载电压为零，说明电源内部启动电路故障、PWM芯片损坏或反馈环路开路-2。
带载输出电压检测：连接额定负载（可用功率电阻或灯泡模拟），再次测量输出电压。若带载后电压明显跌落（如24V跌至18V以下），说明电源功率不足、输出滤波电容老化或反馈电路异常。
关键节点电压检测：测量PWM控制芯片（如TL494、UC3842）的供电脚（VCC）电压和参考电压脚（REF）输出，判断控制芯片是否正常工作-27。

行业实用技巧：

工厂新手快速定位：先测输出端子——无输出时重点查保险丝和输入侧电容；输出偏低时重点查输出滤波电容和反馈光耦。
家电维修场景：电脑电源检测可用万用表短接PS-ON（绿色线）与GND（黑色线），强制启动电源后测量各输出电压（+12V、+5V、+3.3V），快速判断电源好坏-27。
通信基站场景：-48V系统需用真有效值万用表测量，同时关注电压是否在-43V至-57V范围内，低于-43V可能导致通信设备重启-。

（三）示波器与电子负载专业检测方法——进阶精准检测

适用于工业生产线批量检测、医疗设备高可靠性验证、通信设备入网测试等专业场景。

1. 示波器测量开关电源纹波（核心进阶技巧）

纹波是叠加在直流输出上的交流分量，过大的纹波会导致精密设备（如医疗监护仪、通信设备）工作异常甚至数据错误。

检测步骤：

（1）连接准备：开关电源接入额定负载（建议50%-100%额定电流），用示波器通道1连接输出端。关键操作：取下探头标准的长地线夹，改用探头自带的短弹簧接地夹（长度<5cm），将探头尖直接接触电源输出的正极，弹簧地线夹紧贴最近的输出负极，最大限度缩短接地回路，避免空间电磁干扰引入虚假纹波-。

（2）示波器设置：耦合方式选择“AC耦合”（滤除直流分量，仅显示交流纹波）；带宽限制设为20MHz（开关电源纹波频率通常在此范围内，高频噪声不应计入纹波测量）；垂直灵敏度设为10-50mV/div--41。

（3）测量与判读：开启开关电源，用光标功能测量纹波的峰峰值（Pk-Pk）。工业电源要求纹波≤50mVp-p，通信48V系统要求≤200mVp-p，医疗设备要求更为严苛-31-4。

常见纹波异常诊断：

纹波中带有50Hz/100Hz低频分量（工频纹波）→输入滤波电容容量不足或老化
纹波中出现高频尖峰脉冲→开关管关断时产生的振铃，需检查吸收电路
纹波波形杂乱无章→PWM控制信号不稳定，反馈环路存在问题

⚠️ 常见误区警示：用100MHz带宽测2MHz开关电源，高频毛刺会被滤掉，测出的纹波看似“干净”，实际带载时早已干扰死机-。

2. 电子负载测试开关电源动态性能（专业级检测）

（1）空载输出电压测试：电子负载设为0A（空载），测量空载输出电压-。

（2）负载调整率测试：输入电压设为额定值，电子负载电流依次设为0%（空载）、50%（半载）、100%（满载），分别记录输出电压，计算负载调整率。工业级开关电源负载调整率应≤±1%-41。

（3）动态响应测试：设置电子负载为动态模式（CC模式），A值设为空载电流，B值设为满载电流，频率设为1kHz、占空比50%，用示波器监测输出端的电压跌落深度和恢复时间-。电源应在负载突变后数毫秒内恢复至稳压状态，若恢复时间过长或出现振荡，说明反馈环路补偿不足。

（4）过载保护测试：逐步增加电子负载电流至开关电源触发保护，记录保护动作电流值，验证是否在规格书额定值的110%-150%范围内。触发保护后减小负载电流，观察开关电源是否自动恢复输出-41。

（5）效率测试：用功率分析仪同时测量输入功率和输出功率（满载），计算转换效率。工业通信电源满载效率通常≥85%，高效产品≥90%，效率过低说明开关损耗偏大或元器件老化-51。

四、补充模块

（一）不同行业类型开关电源的检测重点

行业场景	典型应用	检测核心	行业标准参考
工业自动化	PLC电源、伺服驱动、工控机柜、DCS系统	纹波≤50mVp-p；负载调整率≤±1%；四重保护功能验证；环境适应性（-20℃~+70℃宽温运行）-4	GB/T 14714《信息技术设备用开关电源通用规范》、GB/T 10233《低压成套开关设备试验方法》-
医疗设备	监护仪、呼吸机、手术设备、医学影像系统	超低漏电流（≤100μA）；低噪声（纹波≤30mVp-p）；高隔离耐压（初级-次级≥4kV）；冗余备份设计验证-13-10	GB 9706.1-2020《医用电气设备基本安全和基本性能》、T/SAMD 0001-2024《医用电气设备开关电源通用技术规范》--18
通信基站	5G基站-48V系统、数据中心电源、光端机供电单元	-48V输出稳定（-43V至-57V范围）；纹波≤200mVp-p；满载效率≥92%；EMC抗干扰能力-31-	YD/T 731《通信用高频开关电源》、T/CSEE 0392-2023《电力用并联型通信电源系统技术规范》--30
家电维修	电视电源、电脑电源、适配器、打印机电源	外观检查（电容鼓包、保险熔断）；空载/带载输出电压；负载能力测试-25-27	GB 4706.1《家用和类似用途电器的安全通用要求》、GB 20943能效标准-10

（二）开关电源行业常见检测误区（避坑指南）

以下是开关电源检测中高频出现的误判场景，由实际维修经验和行业反馈而成：

误区一：只测空载电压就判断开关电源正常。多数开关电源在空载时输出电压正常，但接入负载后立即掉电——这通常是输出滤波电容老化导致容量不足或反馈环路异常。正确做法：必须进行带载测试，验证电源在额定负载下的输出能力-。
误区二：保险丝烧断直接更换后通电。保险丝熔断必定是电源内部存在短路或过载故障（如开关管击穿、整流桥短路）。直接更换保险丝通电可能导致炸机。正确做法：先用万用表排查输入侧整流桥、开关管是否存在短路，更换损坏元件后再换保险丝。
误区三：忽视工业电源的“降额使用”规则。工业开关电源在高温环境（>40℃）下需降额使用（通常每升高10℃降额10%）。安装于高温密闭机柜内，即使电源标称功率100W，实际可用功率可能不足70W，带载即触发过温保护。正确做法：根据厂家温度-输出特性曲线确认降额系数-。
误区四：用长地线夹测量纹波。长地线夹会像天线一样拾取空间电磁干扰，导致测出的纹波数值严重虚高（有时高达数百mV），误判为电源质量问题。正确做法：使用短弹簧接地夹或直接在输出电容两端焊接测试点测量-。
误区五：忽略大电容放电直接操作。开关电源输入端滤波电容（常见400V/220μF）在断电后仍储存数十焦耳能量，徒手触碰可能造成电击灼伤。正确做法：断电后用功率电阻强制放电并确认电压归零。
误区六：输出偏低忽视负载匹配问题。新安装的开关电源输出偏低，可能是选型时功率不足（“小马拉大车”）导致，而非电源本身故障。正确做法：先确认电源额定功率是否≥负载峰值功率×1.2安全余量-4。

（三）开关电源行业失效典型案例（实操参考）

案例一：工厂DCS控制系统开关电源无输出故障

行业场景：某化工厂DCS控制柜开关电源（额定24V/10A）通电后指示灯不亮，控制系统完全失电，生产线被迫停机-。
检测过程：断电后先用万用表测量输入端，整流桥和保险丝正常；进一步测量滤波电容两端电阻，发现阻值始终为0Ω（短路）。拆下滤波电容单独检测，确认电容已击穿短路；同时检测开关管，发现D-S极已击穿导通。
原因分析：滤波电容老化击穿导致短路，大电流瞬间烧毁开关管，形成输入侧完全短路。
解决方法：更换同规格滤波电容（400V/470μF）和开关管（型号IRF840），并对同批次电源电容进行预防性更换。
经验启示：工业DCS系统对供电稳定性要求极高，建议建立预防性维护机制，每2-3年更换一次滤波电容，而非等故障后再处理。

案例二：医疗监护仪开关电源纹波超标导致波形异常

行业场景：某医院ICU病房监护仪屏幕显示的心电波形出现高频毛刺干扰，影响医护判断。多台同型号设备出现类似现象。
检测过程：用示波器短弹簧接地夹法测量监护仪内置开关电源输出端，发现纹波峰峰值达80mV（医疗设备要求≤30mVp-p）。纹波波形中高频尖峰明显，且随着设备运行时间延长，纹波逐渐增大。
原因分析：输出端滤波电解电容（16V/1000μF）因长期在40℃以上机箱内运行，内部电解液挥发干涸，等效串联电阻（ESR）大幅升高，滤波效果严重下降。
解决方法：更换为高可靠性长寿命电解电容（105℃等级），纹波降至18mVp-p，监护仪波形恢复正常。建议医疗设备电源检测中增加ESR测量项目。

案例三：通信基站-48V开关电源输出电压不稳

行业场景：某通信基站监控系统频繁报“直流电压异常”告警，设备偶发性重启。现场维护人员用万用表测量输出端，电压在-42V至-52V之间波动，远超-48V±5%的允许范围--31。
检测过程：用示波器捕捉输出波形，发现电压每隔数十秒出现一次大幅跌落。使用电子负载进行动态响应测试，发现负载从50%跳变至100%时，电压恢复时间超过20ms（标准要求<5ms）。
原因分析：反馈光耦老化导致隔离反馈信号衰减，PWM控制芯片未能及时响应负载变化。
解决方法：更换反馈光耦（型号PC817），并重新校准输出电压，电压稳定在-48V±1%以内，告警消除。
经验启示：通信基站电源长期不间断运行，光耦、电容等易老化元器件的寿命管理应纳入运维体系。
