电工基础知识

1，家用220伏电源插板规定

常分两孔和三孔，两孔并排分左右，三孔组成品字形。接线孔上有标识：L接火N接零

如果三孔的就是：左零右火中接地

左零右火中接地

2、漏电保护器

选择漏保，供电方式为第一。单相电源220，二线二级或单级。三相三线380，选用三级保护器。三相四线380，四线三级或四级。“级”表示开关触点 “线”表示进、出线。

起到漏电保护的功能

3、灯泡不亮的原因查找办法

灯泡不亮叫人烦，常见原因灯丝断。透明灯泡看得着，否则可用电笔验。合上开关点两端，都不发亮火线断一亮一灭灯丝断，两端都亮断零线。

灯泡不亮大多是灯丝断

4、埋地导线埋设前的断芯检查和断点确定方法

地埋导线埋设前，有无断芯盘盘检。检查使用兆欧表，L一端接导线，导线另端放水中，仪表E端照此办，慢慢摇动兆欧表，针不到零是断线。查找断点在何处，使用仪器DG3，单相交流接一头，仪器贴附地埋线，从头到尾慢移动，仪灯发光线未断，若是仪器灯熄灭，此处就是断线点。

兆欧表

5、低压验电笔判断交流单相电路故障的方法

交流验电用电笔，亮为火线不亮地。电路故障可检查，通电测量火和地。亮灭正常查设备，电路断开不可疑。若是两端都不亮，电源火线已脱离。若是两端都发亮，零线断裂或脱离。

用电笔验火线

6、用指针式万用表测量直流电压的方法

测量之前先调零，量程选择要适中。确定电路正负极，并联接线要搞清。黑色表笔接负极，红色表笔要接正。若是表针反向转，接线正负反极性。

指针式万用表测电压

7、用指针式万用表测量直流电流的方法

测量之前先调零，量程选择要适中。确定电路正负极，串联接线要搞清。黑色表笔接负极，红色表笔要接正。若是表针反向转，接线正负反极性。

8、用指针式万用表测量导体直流电阻的方法

测量电阻选量程，选完量程再调零。两笔短路看表针，不在零位要调整。旋动欧姆调零钮，表针到零才算成。旋钮到底仍有数，更换电池再调整。接触一定要良好，阻大两手要悬空。测量数值保准确，表针最好在格中。测量完毕关电源，旋钮旋到电压中。

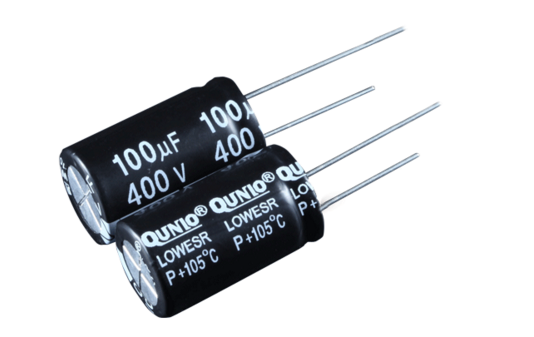

9、用指针式万用表判断电容器的好坏

电容好坏粗判断，万用电表可承担。使用电阻乘K档，表笔各接一极端。表针摆到接近零，然后慢慢往回返。到达某处停下来，返回越多越健康。到零不动有短路，返回较少有漏电。开始测量表不走，电容内部线路断。

10、用充、放电法判断电容器的好坏

电容好坏粗判断，充放电法可承担。电容两端接直流，少许时间就掐断。导体点接两个极，有无火花注意看，有火为好无火坏，同种火大更饱满。

电容

11、“已知三相异步电动机的额定容量和电压，求取额定电流的近似值

中小容量高低压，电流估算看千瓦。给出关系为中值，容大减小容小加。一个千瓦两安培，常用低压三百八。高压电机三千伏，四个千瓦一安流。电压更高六千伏，八个千瓦一安流。额定电压到一万，十三千瓦为一安。

三相异步电动机

12、“三相380V电动机改用单相220V电源供电时的接线方法和接入电容器的电容量计算

电机三相改单相，绕组接法按原状。三端出线都有用，俩接电源一接容。接容以后接电源，接零接火转向反。电机三相改单相，并接电容的容量。工作电容看接法，星接小来角接大。百瓦电机微法数，角接为十星接六。起动电容可同大，十瓦二至三微法。电容耐压看电源，二百二电源三百三。

13、感性负载电路中电流和电压的相位关系

电感妙在一“感”字，感情来去皆需时。刚一见面很陌生，心里的话儿难启齿。一旦需要分手时，“藕断丝连”还相思。电源一通电压加，电流一时难通达。切断电源电压断，电流一时难切断。上述比喻教通俗，电压在前流在后。两者相差电角度，最大数值九十度。

14、每千米导线的重量估算

千米导线有多重，要看截面和品种，截面单位毫米方，乘以系数值不同。硬铝最轻二点八，纯铝次之把三乘。钢芯铝绞乘以四，七点八铁比较重。再重纯铜八点八，钢绞最重九点零。考虑弧垂和绑扎，再把一点零三乘。相关公式：质量＝密度Ｘ体积。体积＝底面积Ｘ高度

导线

15、发电机原理和右手定则

导线切割磁力线，感应电磁生里面。导线外接闭合路，就有电流流其间。判断流向用右手，伸开右手成平面。导线运动拇指向，手心面对N极端。四指方向即电流，该端也是正极端。

发电机

16、基尔霍夫第一定律、第二定律

基尔霍夫是名人，电路定律他发明。节点电流为第一，流出、流入两相平。回路电压为第二，压降、电势两相等。

17、整流电源输出直流电压与输入交流电压的关系以及整流二极管的反压

交流电压变直流，输出电压怎样求？输入电压为一百，单相半波为四五。三相半波一一七，半波两倍全波数。如若采用晶闸管，从零开始到上数。管子反压要记住，单相三相不同数。单相桥式一四一，三相桥式二三九。注:输入电压应为相电压。

18、电阻串联和并联后总阻值的计算

电阻串联值增加，越串越长阻越大。电阻并联值减小，相当截面在增大。并联总阻较难求，各值先要求倒数。倒数之和的倒数，就是并联后电阻。并联只有两电阻，总阻可用简式求。两阻之积作分子，两阻之和作分母。

色环电阻

19、三相交流电源的两种接法和两种出线方式

三相接法有两种，一个三角一个星。角接三相围一圈，三个顶点三相线。星接三尾联一点，联点叫做中性点。三首引出三相线，中点出线中性线。相线俗称叫火线，中线俗称叫零线。星接可出两种线，三相三线和四线。三相三线无零线，三相四线有零线。

20、整流二极管正负极的判定方法

二极管有两个极，一个阳极一阴极。分辨极性较简单，首先可看图表记。三角一端极为阴，短杠一端为阳极没有图表看外形，较圆一端为阳极。较大规格带螺丝，螺丝一端为阳极。若不放心用表量，万用电表准备齐。乘以一百电阻档，两笔分别接电极。正反两次比阻值，一大一小记仔细。阻值小时看表笔，红阳黑阴定电极。

二极管

21、桥式整流电路的连接方法以及阻容保护、整流二极管问题

单相桥式四个管，两两串联再并联。并联两端出直流，两管连点进电源。三相桥式六个管，两两串联再并联。并联两端出直流，两管连点进电源。阻容保护二极管，三种接法任你选。一种并在交流侧，一种并在直流端。还有一种较复杂，并在每支管两端。感性负载反电势，并联持续二极管。

桥式整流

22、磁铁及磁铁的性质、磁场和磁力线

不管大小与粗细，磁铁均有两个极。南极S北极N，两端最大磁场力。同极相斥异极吸，万物都是同一理。描述磁场磁力线，每条都是闭合线。体外从N到S极，S到N体内穿。线线相互不交叉，相对密集在两端。

磁铁

23、为减小输出电流纹波而设置的滤波电路

要想得到稳定流，滤波电路接输出。一个电容一个抗，接成一种T形路。两个电容一电抗，名称叫做派电路。还有一种较简单，两个电容一电阻。

滤波

24、刷偏离中性线的影响和调整方法

励磁接通再开断，同时要把仪表看。仪表指针来回摆，摆幅较大电刷偏。轻轻旋动电刷架，摆幅最小调整完。电机通电正反转，两次转速来相减。所得之差若较大，说明电刷比较偏。轻轻旋动电刷架，相差最小调整完

25、刷偏离中性线的影响和调整方法

励磁接通再开断，同时要把仪表看。仪表指针来回摆，摆幅较大电刷偏。轻轻旋动电刷架，摆幅最小调整完。电机通电正反转，两次转速来相减。所得之差若较大，说明电刷比较偏。轻轻旋动电刷架，相差最小调整完

（图片均采集自网络）

电工是个技术活，这40个知识绝大多数电工都不知道！你知道吗？

1、计算机控制系统与原有继电保护有何区别？

主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。而计算机只能作数字运算或逻辑运算。因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。

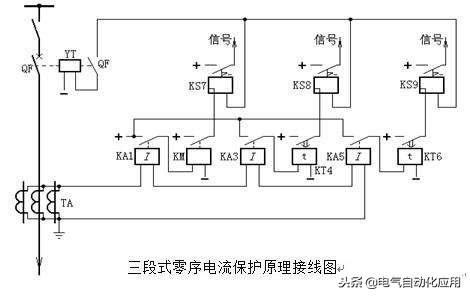

2、零序电流保护的各段保护范围是如何划分的？

零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%-20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。零序III段是I,II段的后备段，并与相邻线路配合。

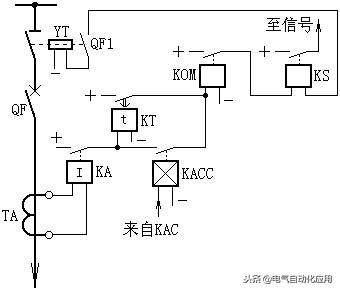

3、什么是重合闸的后加速？

当线路发生故障时，保护按整定值动作，线路开关断开，重合闸马上动作。若是瞬时性故障，在线路开关断开后，故障消失，重合成功，线路恢复供电；若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸，这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。

4、 错误操作隔离开关后应如何处理？

①错拉隔离开关时，刀闸刚离开静触头便发生电弧，这时立即合上，就可以消弧，避免事故，若刀闸已全部拉开，则不许将误拉的刀闸再合上；

②错拉隔离开关时，即使合错，甚至在合闸时发生电弧，也不准再拉开，因为带负荷刀闸会造成三相弧光短路。

5、什么叫R、L、C并联谐振？

电阻、电感和电容相并联的电路，在一定频率的正弦电源作用下，出现电路端电压和总电流同相，整个电路呈阻性的特殊状态，这个状态叫并联谐振。

6、距离保护的起动元件采用负序、零序增量元件有何特点?

①灵敏度高；

②可见做振荡闭锁装置的起动元件；

③在电压二次回路断线时不会误动；

④对称分量的出现于故障的相别无关，故起动元件可采用单个继电器，因此比较简单。

7、保护装置符合哪些条件可评定位一类设备？

一类设备的所有保护装置，其技术状况良好，性能完全满足系统安全运行要求，并符合以下主要条件：

①保护屏、继电器、元件、附属设备及二次回路无缺陷。

②装置的原理、接线及定值正确，符合有关规定、条例的规定及反事故措施求。

③图纸资料齐全，符合实际。

④运行条件良好。

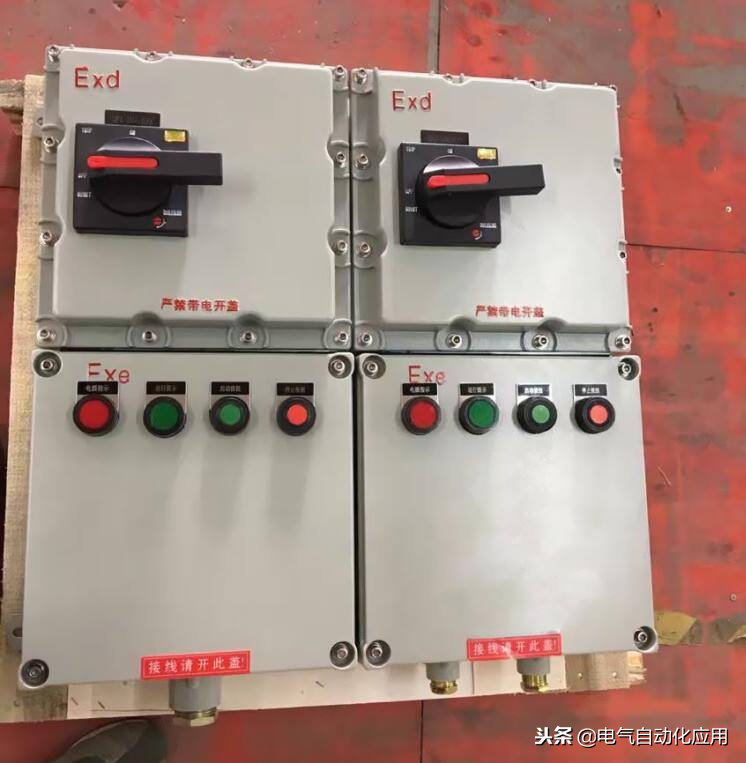

8、对控制开关的检查项目及其内容有哪些？

对控制开关的检查内容有：

①外壳清洁无油垢，完整无损。

②安装应牢固，操作时不活动。

③密封盖密封良好。

④各接线头联接应牢固，不松动，不锈蚀。

⑤转动灵活，位置正确，接触良好。

⑥打开密封盖，用手电筒照着检查，内部应清洁，润滑油脂不干燥，接触点无烧损。用绝缘棍试压触片，压力应良好。

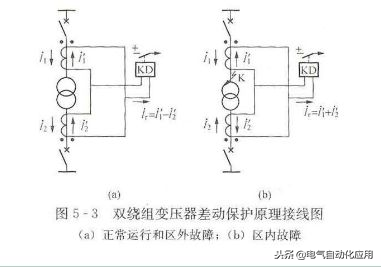

9、变压器差动保护在变压器空载投入时民营检查哪些内容？

变压器的差动保护，在新安装时必须将变压器在额定电压下做5次空载试验。在作空载投入之前，应对二次接线进行检查，并确保正确无误。空载投入试验应在变压器的大电源侧和低压侧进行，这是因为系统阻抗及变压器饿漏抗能起限制励磁涌流的作用，而大电源侧系统阻抗小，且一般变压器低压绕组绕在里面，漏抗较小，故在大电源和低压侧投入时涌流较大。在试验中，保护装置一次也不应动作，否则应增大继电器的动作电流。

10、在拆动二次线时，应采取哪些措施？

拆动二次线时，必须做好记录；恢复时。应记在记录本上注销。二次线改动较多时，应在每个线头上栓牌。拆动或敷设二次电缆时，应还在电缆的首末端及其沿线的转弯处和交叉元件处栓牌

11、瓦斯保护的反事故措施要求是什么？

①将瓦斯继电器的下浮筒该挡板式，接点改为立式，以提高重瓦斯动作的可靠性。

②为防止瓦斯继电器因漏水短路，应在其端部和电缆引线端子箱内的端子上采取防雨措施。

③瓦斯继电器引出线应采用防油线。

④瓦斯继电器的引出线和电缆线应分别连接在电缆引线端子箱内的端子上。

12、变压器保护装设的一般原则是什么？

①防御变压器铁壳内部短路和油面降低的瓦斯保护。

②防御变压器线圈及引出线的相间短路，大接地电流电网侧线圈引出侧接地短路以及线圈匝间短路的纵联差动保护或电流速断保护。

③防御变压器外部相间短路并作瓦斯保护和纵联差动保护后备的过电流保护（或者复合电压启动的过电流保护、或负序电流保护）。

④防御大接地电流电网中外部接地短路的零序电流保护。

⑤防御对称过负荷的过负荷保护。

13、距离保护的起动元件有什么作用？

①短路故障时，迅速起动保护装置；

②起动振荡闭锁装置，或兼作第III段的测量元件；

③进行段别切换；

④进行相别切换；

⑤在晶体管保护中，如果直流逻辑部分发生故障，闭锁整套保护。

14、10千伏输电线路一般装设什么保护?

①相间短路保护：单电源线路一般装设两段式过电流保护，即电流速断保护，定时限过电流保护。双电源线路一般装设带方向或不带方向的电流速度保护和过电流速断保护。

②接地保护：一般装设无选择性绝缘监察保护、零序过电压保护、功率方向保护。

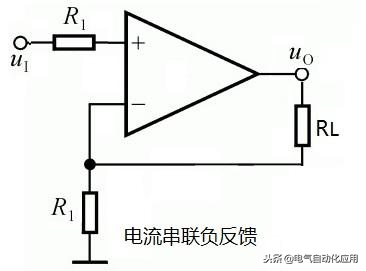

15、负反馈对放大器的工作性能的影响是什么?

①降低放大倍数

②提高放大倍数的稳定性

③改进波形失真

④展宽通频带

⑤改变放大器的输入与输出电阻。

16、非正弦电流产生的原因是什么？

非正弦电流的产生，可以是电源，也可以是负载。通常有下列原因：

①电路中有几个不同的正弦电动势同时作用，或交流与直流电动势共同作用；

②电路中具有非正弦周期电动势。

③电路中有非线性元件。

17、6-35kV电力系统中的避雷器接在相对地电压上，为什么避雷器要按额定线电压选择？

6-35kV系统是小接地短路电流系统，在正常情况下，避雷器处于相对地电压的作用下，但发生单相接地故障时，非故障相的对地电压就上升到线电压，而这种接地故障允许段时间内存在，此时避雷器不应动作。所以，避雷器的额定电压必须选用系统的额定线电压而不是额定相电压。

18、保护装置符合哪些条件可评定为是三类设备?

三类设备的保护装置或是配备不全，或技术性能不良，因而影响系统安全运行。如果，主要保护装置有下列情况之一时，亦评为三类设备：

①保护未满足系统要求，在故障时能引起系统振荡，瓦解事故或严重损坏主要点设备者。

②未满足反事故措施要求。

③供运行人员操作的连接片、把手、按钮等设有标志。

④图纸不全，且不符合实际，

⑤故障录波器不能完好录波或未投入运行。

19、在对继电器试验时，如何掌握试验环境条件？

试验环境条件要求包括温度、相对湿度、和气压三个方面。这些条件不仅影响被试继电器的基本性能，而且对测试仪器设备工作状态也有影响。对试验环境条件要求如下：

①温度：15-35度

②湿度：45-75%

③气压：660-780mmHg

20、在选择试验仪表时，要掌握哪些原则？

①根据被测量对象选择仪表的类型。首先根据被测继电器是直流还是交流，选用直流仪表或交流仪表。

②根据试验线路和被测继电器线圈阻抗的大小选择仪表的内阻。

③根据被测的大小选用适当的仪表。

④根据使用的场所及工作条件选择仪表。

21、新安装的保护装置竣工后，其主要验收项目有哪些？

验收项目如下：

①电气设备及线路有关实测参数完整、正确。

②全部保护装置竣工图纸符合实际。

③检验定值符合整定通知单的要求。

④检验项目及结果符合检验检验条例和有关规程的规定。

⑤核对电流互感器变比及伏安特性，其二次负载满足误差要求。

⑥检查屏前、屏后的设备整齐，完好，回路绝缘良好，标志齐全正确。

⑦用一次负荷电流和工作电压进行验收试验，判断互感器极性，变比及其回路的正确性，判断方向，差动，距离，高频等保护装置有关元件及接线的正确性。

22、在正常运行怎样检验大接地电流系统零序方向保护的零序电压回路？

为保证零序方向保护正确动作，应对零序方向保护的零序电压回路进行完整性检查。其方法是利用由电压互感器开口三角形接线的二次绕组中引出的试验小母线对供各套零序方向保护的电压小母线YMN测量电压均为100V，即为正常。

23、在小接地电流系统辐射形电网中发生单相接地故障时，故障线路与非故障线路的电流有何不同?

故障线路送端测得零序电容电流，等于其他线路零序电容电流之和，且流向母线。非故障线路送端测得零序电流即为本线路的非故障相对地电容电流，且流出母线。

24、在大接地电流系统中，为什么相间保护动作的时限比零序保护的动作时限长？

保护的动作时限一般是按阶梯性原则整定的。相间保护的动作时限，是由用户到电源方向每级保护递增一个时限级差构成的，而零序保护则由于降压变压器大都是Y/ 接线，当低压侧接地短路时，高压侧无零序电流，其动作时限不需要与变压器低压用户相配合。所以零序保护的动作时限比相间保护的短。

25、什么是电力系统振荡？引起振荡的原因一般有哪些？

并列运行的两个系统或发电厂失去同步的现象称为振荡。引起振荡的原因较多，大多数是由于切除故障时间过长而引起系统动态稳定的破坏，在联系薄弱的系统中也可能由于误操作，发电机失磁或故障跳闸、断工某一线路或设备而造成振荡。

26、调制器应满足哪几项要求？

①当输入直流信号Ui=0时，输出信号U0=0

②输出交流信号的幅值，应比例于直流信号的大小

③当直流信号Ui的极性改变时，输出交流信号的相位也随之改变。

27、35kV中性点不接地电网中，线路相间短路保护配置的原则是什么？

相间短路保护配置的原则是：

①当采用两相式电流保护时，电流互感器应安装在各出现同名两相上（例如A,C相）。

②保护装置保护装置应采用远后备方式。

③如线路短路会使发电厂厂用母线、主要电源的联络点母线或重要用户母线的电压低于额定电压的50%-60%时应快速切除故障。

28、在高压电网中，高频保护的作用是什么？

高频保护作用在远距离高压输电线路上，对被保护线路任一点各类故障均能瞬时由两侧切除，从而能提高电力系统运行的稳定性和重合闸的成功率。

29、大接地电流系统中，为什么相间保护动作的时限比零序保护的动作时限长？

保护的动作时限一般是按阶梯性原则整定的。相间保护的动作时限是由用户到电源方向每级保护递增一个时限差构成的，而零序保护则由于降压变压器大都是Y,d11接线，当低压侧接地短路时，高压侧无零序电流，其动作时限不需要与变压器低压用户配合。所以零序保护的动作时限比相间保护的短。

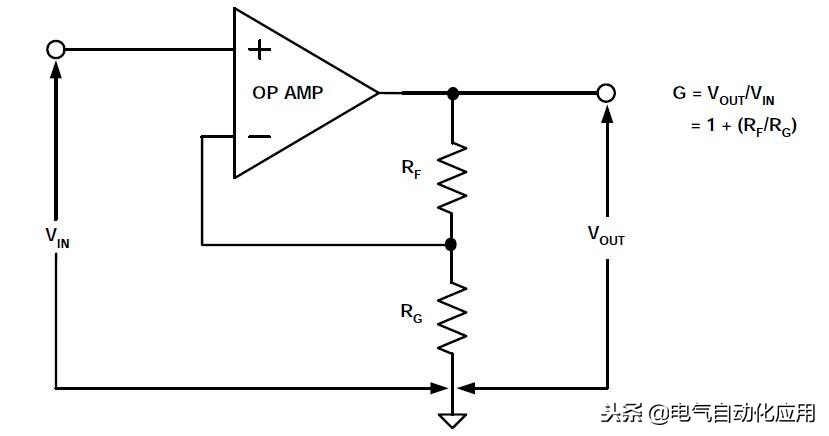

30、对运算放大器的基本要求是什么？

①输入端外接阻抗与反馈电路阻抗数值应精确、稳定；

②开环电压放大倍数应足够大；

③开环输入电阻r i 要足够大；

④开环输出电阻要小；

⑤零点漂移和噪声要小。

31、什么是放大器输出电阻？

在放大器输出端，可以把放大器看作具有一定内阻的信号源，这个内阻就是输出电阻。

32、使用叠加原理计算线性电路应注意哪项事项?

应用叠加原理可以分别计算各个电压源和电流源单独作用下各支路的电压和电流，然后叠加原理加起来，在应用叠加原理时应注意

①该原理只能用来计算线性电流和电压，对非线性电路不适用

②进行叠加时要注意电流和电压的方向，叠加时取代数和

③电路连接方式及电路中的各电阻的大小都不能变动。电流源作用时，电压源短路，电压源作用时，电流源开路。

④叠加原理只适用于对电压和电流的叠加，而功率不能用叠加原理来计算。

33、水轮发电机为什么要设置过电压保护？

由于水轮机调速系统调节缓慢，在事故甩负荷后，容易出现不允许的过电压，所以规定要设置过电压保护。

34、什么叫发电机低励及发电机失磁？

低励是表示发电机励磁电流低于静稳定极限所对应的励磁电流。失磁是指发电机失去励磁电流。

35、为什么发电机要装设负荷电压其动的过电流保护？为什么这种保护要使用发电机中性点处的电流互感器？

这是为了作为发电机差动保护或下一个元件的后备保护而设置的，当出现下列两故障时起作用：

①当外部短路，故障元件的保护装置或继电器拒绝动作时；

②在发电机差动保护范围内故障而差动保护拒绝动作时。

36、变压器复合电压起动过电流保护的负序电压定值一般按什么原则整定的？为什么？

系统正常运行时，三相电压基本上是正序分量，负序分量很小，故负序电压元件的定值按正常运行时负序电压滤过器的输出不平衡电压整定，一般去6～12V（二次电压值）。

37、为什么有些大容量的变压器及系统联络变压器用负序电流和单相式低压起动的过电流保护作为后备保护。

因为这种保护具有如下优点：

①在发生不对称短路时，其灵敏度高；

②在变压器后发生不对称短路时，其灵敏度与变压器的接线方式无关。

38、中间继电器在继电保护中其何作用？

①保护装置中的测量元件的触点一般很小，数量也少，通过中间继电器可增加触点容量和数量；

②当线路上装有管型避雷器时，利用中间继电器可取得保护装置动作的延时，以防避雷器放电时引起的速动保护误动作；

③满足保护逻辑回路的需要。

39、电磁型电流继电器与电压继电器工作条件有什么区别？

电压继电器一般接于电压互感器二次侧，与电流互感器相比较，由于电压高，所以继电器线圈匝数多、导线细、阻抗大，且线圈的电抗增大，以至电流减小；另一方面使磁路磁抗减小，而电流的减小和阻抗的减小互相补偿，使继电器在动作过程中电磁力矩不变，失去继电特性。

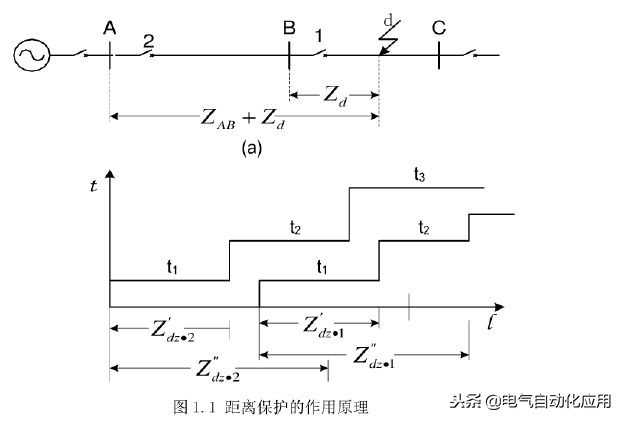

40、为何说距离保护的保护区基本不受系统运行方变化的影响？

因为距离保护是利用线路的始端电压与电流的比值作为判据构成保护，由于短路阻抗只随短路点距线路始端的远近而变化，故保护的保护区基本不受系统的运行方式变化的影响。
