电气设备接地检测实操指南（工厂生产线+汽车电路+家庭用电全场景适配，新手快速掌握地线好坏判断技巧）

引言

接地线是电气系统的“生命守护线”，其配置与施工的规范性直接关系到设备安全稳定运行和作业人员生命安全-31。在工厂配电系统、汽车电控单元以及家庭用电场景中，接地系统都扮演着不可替代的角色——工厂设备依靠接地抵御雷击过电压及电磁干扰，汽车电控系统依赖搭铁点提供稳定的基准电压，家用电器则靠地线在漏电时将故障电流引入大地、防止人员触电-32-24-50。

如何准确测量地线好坏？这是电子维修人员、企业质检工程师和家庭用户都面临的共同难题。本文结合工业、汽车和家庭三大应用场景，从基础直观检查到万用表检测再到专业仪器测试，分层详解接地检测的核心方法，同时涵盖行业专属安全规范和典型故障案例，帮助不同基础的从业者和爱好者快速掌握地线检测技巧，独立完成接地系统好坏判断。

一、前置准备

1. 核心工具介绍（新手基础款+专业进阶款）

新手基础款（适合入门质检员、家庭用户、汽车维修学徒）：

数字万用表：最核心的入门工具，具备交流/直流电压档、电阻档和蜂鸣通断档。家用电压检测选AC 250V档，汽车电路选DC 20V档。
试电笔/验电器：快速判断插座是否有电、地线是否带电，操作简单，适合家庭用电初步排查。
试灯（带负载测试灯）：汽车电路检测中验证搭铁线路带载能力的重要工具，可避免“有电压无电流”的电气陷阱-46。

专业进阶款（适配工厂批量检测、汽车专业维修、建筑防雷检测）：

接地电阻测试仪：工厂和建筑接地系统的标准检测设备，采用三极法或四极法测量接地极与大地之间的电阻值，参考标准为接地电阻≤4Ω（普通场景），医疗/高压设备≤1Ω-5。
钳形接地电阻测试仪（如ETCR2000系列） ：无需断开接地引下线即可直接测量，适用于水泥地面、机房等传统摇表无法测试的场合，电阻量程0.01-1200Ω，精度达±1%-69。
汽车诊断仪：读取电控单元故障码，辅助排查因搭铁不良导致的通信异常或传感器供电故障。
绝缘电阻测试仪（兆欧表/摇表） ：测量线路与地之间的绝缘电阻，判断是否漏电。

2. 安全注意事项（各场景专属要求）

重中之重：地线检测涉及带电操作，必须严格遵守以下安全规范：

① 工厂/工业场景：检测前确认设备已断电，悬挂“有人工作、禁止合闸”警示牌；若需带电测试（如回路电阻带电测试），操作人员必须持证上岗，佩戴绝缘手套和绝缘鞋，严禁单人作业-64。

② 汽车维修场景：检测前务必关闭点火开关，拆下蓄电池负极接线柱，防止短路引发火花；建议将万用表负极接点放在蓄电池负极极柱上，这样测量值更准确，也更容易发现搭铁不良位置-。

③ 家庭用户场景：打开配电箱或拆卸插座面板前，务必关闭总闸，用试电笔确认断电后再操作；严禁在潮湿环境或手部潮湿时进行检测-19。

④ 通用规范：检测前检查表笔绝缘层是否完好，手部不要接触表笔金属端；严禁在雷雨天气进行户外接地电阻测量-64。

3. 地线基础认知（适配三大场景精准检测）

地线的核心功能是为故障电流提供低阻抗通路，确保在漏电或雷击时设备外壳电位不升高。不同场景对地线的要求有显著差异：

工厂场景：工业接地系统通常包括保护接地PE（防触电）、工作接地N（中性点）、防雷接地和屏蔽接地（抗电磁干扰），接地电阻一般要求≤4Ω，通信机房等精密场合要求更高-32。
汽车场景：汽车电路采用单线制，负极通过搭铁线与车架金属部分连接形成回路。关键参数是电压降——良好搭铁的电压降应接近0V，若发动机机体与车架之间相差0.5V以上则说明搭铁不良-43。
家庭场景：家用电路中的地线（黄绿双色线）连接电器金属外壳至接地排，起到人身防护作用。标准要求火线-零线电压≈火线-地线电压≈220V，零线-地线电压＜5V-19。

二、核心检测方法

1. 基础直观检查法（新手快速初筛，无需专业工具）

① 工厂场景：打开配电柜/控制柜，目视检查接地端子排是否紧固、有无锈蚀氧化；接地线是否采用黄绿双色软铜线，压接处有无松动或断裂；电机外壳接地螺栓是否拧紧-31。接地端子无锈蚀、断线是基本要求-5。

② 汽车场景：目视检查蓄电池正负极柱有无氧化生锈或腐蚀屑；观察搭铁线端子是否锈蚀、连接处是否松动；用手触摸蓄电池搭铁线温度——若温度过高甚至发烫，说明搭铁线接触不良-46。

③ 家庭场景：打开配电箱，检查是否有专用接地排（金属板带多孔接线端子），黄绿双色线是否牢固连接；拆开插座面板观察接地线是否缺失，接地柱是否接有黄绿双色线-50-。

④ 通用方法：轻轻拉扯地线接头，模拟振动状态观察是否松动——挪动某一搭铁线时若故障再现或消失，则故障点就在此处-43。

2. 万用表检测法（新手重点掌握，各场景通用）

万用表是检测地线最基础也是最实用的工具，各场景操作重点如下：

2.1 工厂场景——接地系统完整性检测

模块一：接地导通性检测

万用表档位：拨至蜂鸣通断档（Ω档）
操作步骤：一支表笔接触设备金属外壳或接地排，另一支表笔沿地线逐段测量，观察蜂鸣器是否鸣响、电阻是否接近0Ω
判断标准：接地导通电阻应≤0.1Ω-

模块二：接地电阻初筛

万用表档位：电阻档
操作步骤：测量设备接地端子与接地汇流排之间的电阻
判断标准：电阻值应接近0Ω，若＞1Ω则需用专业接地电阻测试仪进一步验证

2.2 汽车场景——搭铁点电压降检测（核心方法）

① 电压降法（推荐）：

万用表档位：直流电压档（DC 20V）
操作步骤：
- 第一步：红表笔接发电机输出端，黑表笔接发动机机体，记录电压值U1
- 第二步：红表笔接发电机输出端，黑表笔接车架金属部分，记录电压值U2
判断标准：U1和U2应基本一致，若相差0.5V以上，说明发动机机体与车架之间存在搭铁不良，引起额外电压降-43

② 起动机搭铁检测：

万用表档位：直流电压档
操作步骤：起动发动机，红表笔接起动机外壳，黑表笔接蓄电池负极柱
判断标准：电压降超过0.3V，说明起动机外壳搭铁不良-

③ 注意事项：检测某点搭铁情况时，应测量该点对电源正极的电压，尽量不要测量该点对电源负极的电阻——万用表本身存在内阻，电阻测量法误差较大-46。

2.3 家庭场景——地线接线与接地质量检测

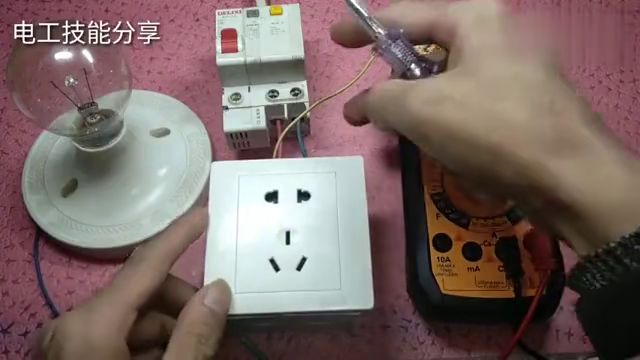

① 检测插座是否真正接地：

万用表档位：交流电压档（AC 250V或500V）
操作步骤：
- 第一步：红表笔接火线孔（用试电笔先确定），黑表笔接零线孔，记录电压V1
- 第二步：红表笔接火线孔，黑表笔接地线孔，记录电压V2
判断标准：V1和V2均约220V（正常市电电压），说明地线已接入-19

② 检测零线与地线是否正常分离：

万用表档位：交流电压档（AC 250V）
操作步骤：红表笔接零线孔，黑表笔接地线孔
判断标准：读数应＜5V（接近0V）；若接近220V，说明零线与地线短接或接反，存在严重安全隐患-53-51

③ 线路颜色辅助判断：火线为红/黄/绿，零线为淡蓝色，地线为黄绿双色。但老旧线路可能未按标准布线，务必以测量结果为准-19。

3. 专业仪器检测法（进阶精准检测，适配批量与高精度场景）

3.1 接地电阻测试仪（三极法/四极法）——工厂与建筑场景核心设备

适用场景：工厂接地网验收、防雷接地系统检测、设备接地电阻年检（普通场景每半年专业检测1次）-5。

三极法操作流程：

第一步：检查电流线、电压线和地网线有无断路，清除地桩铁锈，确保埋进深度＞0.5米-
第二步：布置辅助接地极——电流极C与被测接地端距离≥2倍接地网对角线长度，电压极P距离≈0.618×电流极距离（零电位点理论）-64
第三步：连接测试线（电流线红色接C极，电压线绿色接P极），开机测试，连续测试三次取平均值
判断标准：普通场景接地电阻≤4Ω，医疗/高压设备≤1Ω-5

四极法适用场景：测量＜1Ω的接地电阻时，需将两个E端连接片打开，分别用导线连接到被测接地体上，以消除接线电阻及接触电阻-。

3.2 钳形接地电阻测试仪——传统方法无法操作时的理想选择

核心优势：无需断开接地引下线，无需打入辅助电极，非接触式钳形CT技术，适用于水泥地面、机房、地下室等传统摇表无法测试的环境-69。

操作步骤：

只需将钳口钳绕被测接地线，即可从液晶屏直接读出接地电阻值-
电阻量程0.01-1200Ω，精度±1%±0.01Ω
配备自动换档和声光报警功能

适用场景：电力线路杆塔接地、通信机房接地、建筑物防雷接地等有回路的多点接地系统-69。

3.3 绝缘电阻测试仪（兆欧表/摇表）——检测线路与地之间的绝缘

操作步骤：

万用表打到200M档，一支表笔接设备外壳或地线，另一支表笔接线路-
测量绝缘时手不可触碰表笔金属端，防止人体电阻造成测量误差

判断标准：额定电压≤500V时，绝缘电阻应≥0.5MΩ；＞500V时应≥1MΩ-

三、补充模块

1. 三大场景不同类型地线的检测重点

工厂场景：

保护接地PE：重点检测接地导通电阻和接地电阻值，周期每半年一次
防雷接地：每年1次专业检测，重点关注避雷针、避雷器外观完好，无放电痕迹-5
屏蔽接地：检查接地线是否完整，是否有锈蚀断裂，防止电磁干扰侵入-32

汽车场景：

蓄电池主搭铁：重点检测蓄电池正负极柱有无氧化腐蚀，极柱与极夹间电压降
发动机机体搭铁：通过发电机输出端电压降法检测，差值应＜0.5V-43
传感器搭铁：检测传感器端子5V参考电压是否正常，若无则可能存在搭铁不良-43

家庭场景：

配电箱接地排：检测接地排是否牢固连接，有无锈蚀
插座接地线：重点检测火线-地线电压≈220V，零线-地线电压＜5V，严防“假地线”-19

2. 行业常见检测误区（避坑指南）

误区①：用万用表电阻档直接测量设备对大地电阻。万用表内阻有限且测量电压低，无法准确测出接地电阻，必须使用专业的接地电阻测试仪。

误区②：忽略接触面清洁。检测时若接地端子表面有油漆、氧化层或锈迹，测出的电阻值会显著偏大。正确做法：用砂纸打磨至金属裸露后再测量-64。

误区③：汽车电路用电阻法测搭铁。万用表本身有内阻，测出的电阻值误差较大。正确方法是测量该点对电源正极的电压降-46。

误区④：断电状态下用电阻档区分零线和地线。家用线路可能存在感应电，电阻法容易误判。正确做法是通电状态下测零线-地线电压-19。

误区⑤：工厂接地整改只做“表面功夫”——简单埋一段未电镀的普通铁条在土里，不测量电阻值。这种接地极易导致烧PLC模块等严重故障-24。

3. 行业典型案例（实操参考）

案例一：工厂接地不标准导致PLC模块屡烧故障

现象：PLC300的7KF02模拟量模块平均每月烧毁一个模块保险丝，前后共烧毁7个模块，累计损失超万元-24。
检测过程：经检查发现PLC控制柜的安装板和动力柜PE线导通，所有柜体被电焊焊接在一起；进一步排查发现接地线由一段3-4米长、锈迹斑斑的铁条充当，埋入土中未做防锈处理-24。
原因分析：接地不标准，导致电机/变频器等设备的漏电经PE线进入PLC控制柜安装板，300PLC默认M与安装板短接，强电串入24V电源烧毁保险丝-24。
解决方法：整改地线——选用合格接地材料，按标准施工并测量接地电阻值；将24V电源的M与PE由直连改为RC回路-24。
