家庭装修电线电管材料大全，名称叫法，接线接管示意

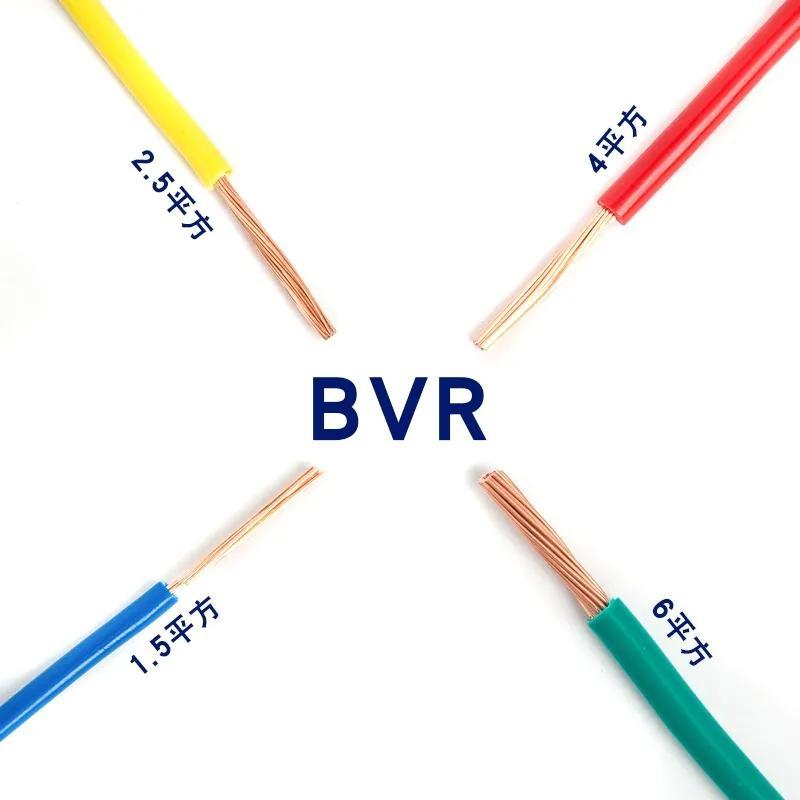

bvr铜芯聚氯乙烯绝缘软电线,字母b指的是 归类 是布电类，v指的是PVC聚氯乙烯，r是指软的意思，要软就要增加导体根数，而所谓bv电线的意思指的是，单芯护导体无护套电线。

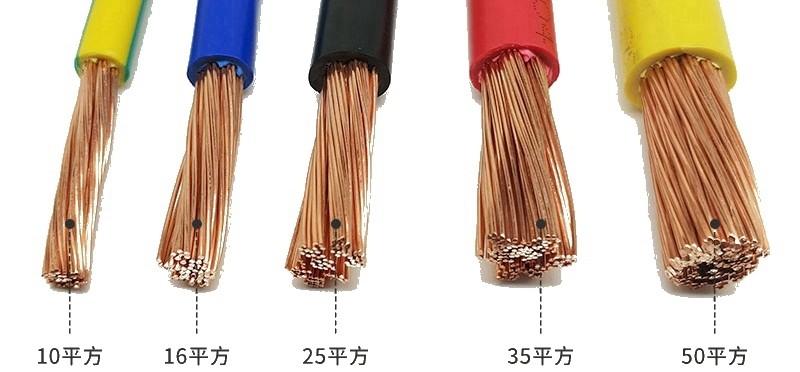

多股线

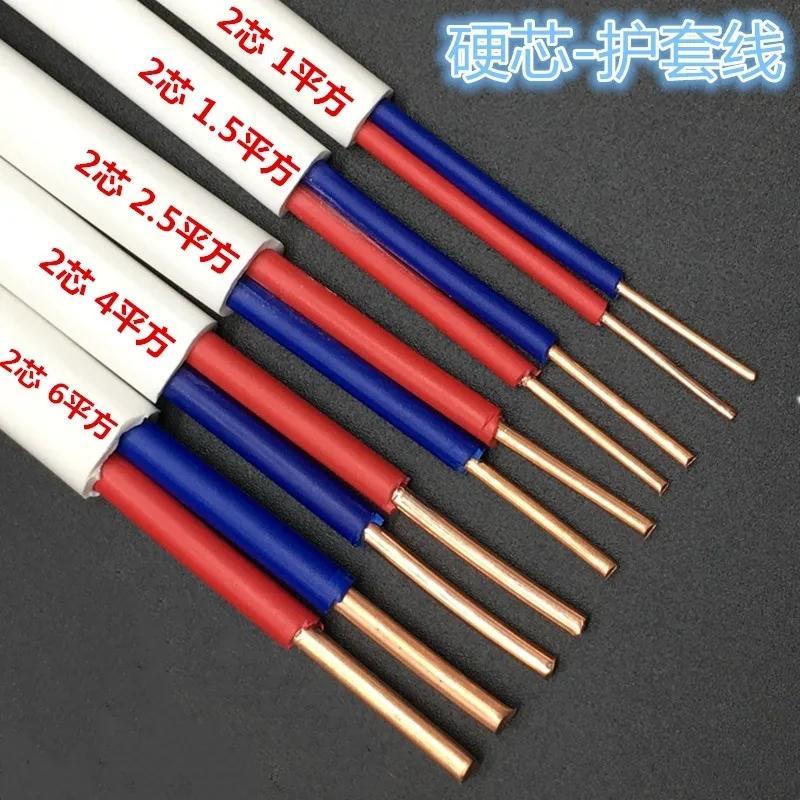

硬心护套线

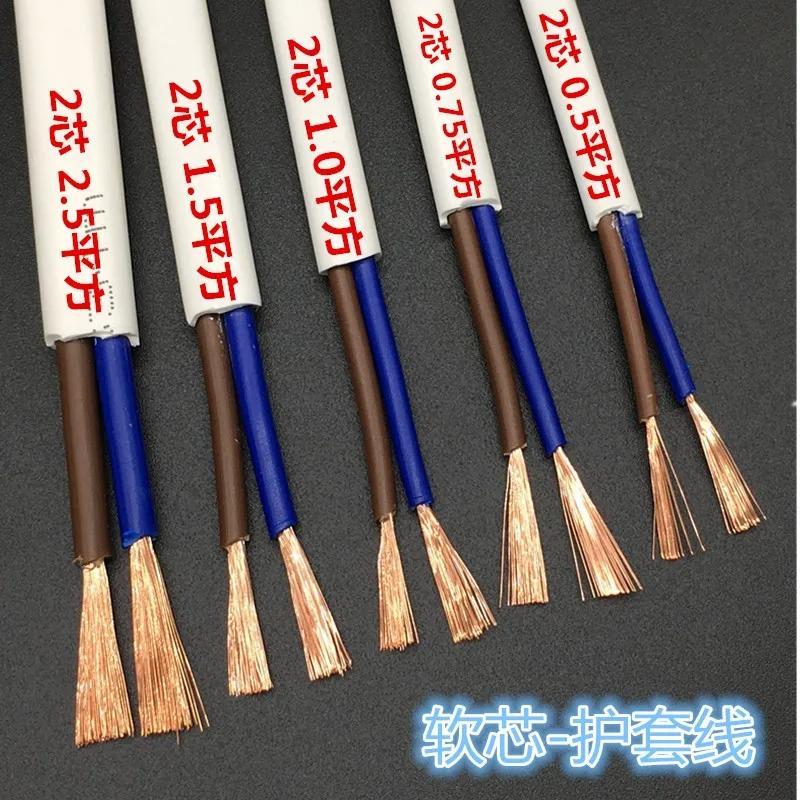

软心护套线

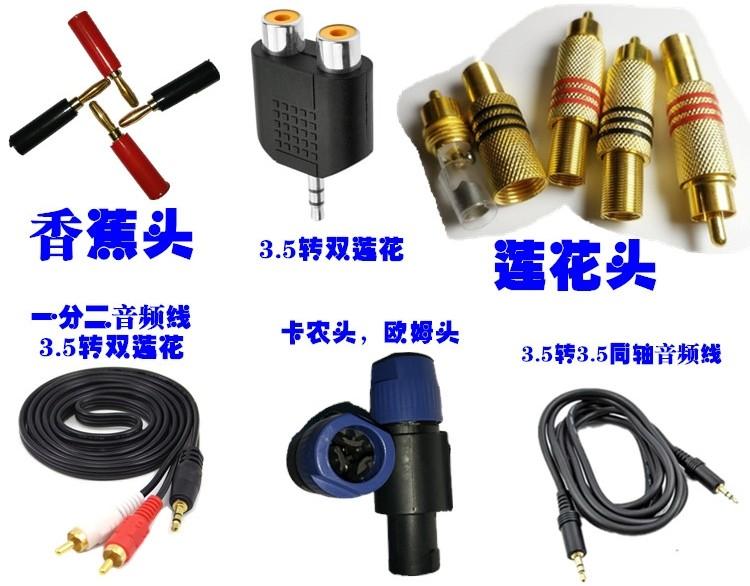

音频线

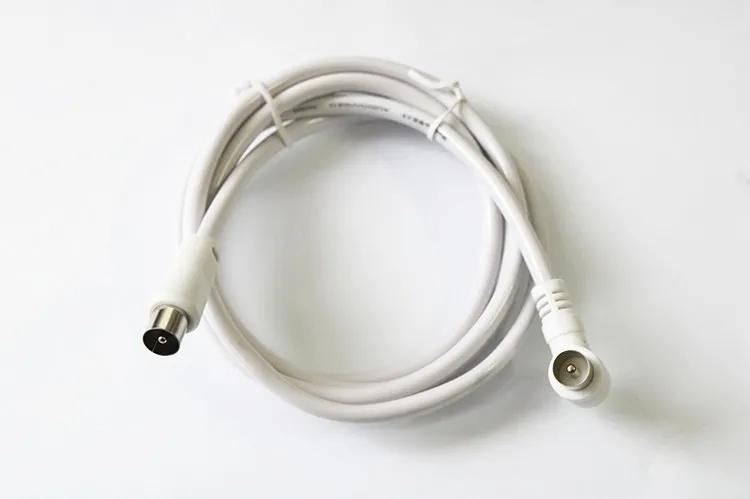

卫星有限电视线

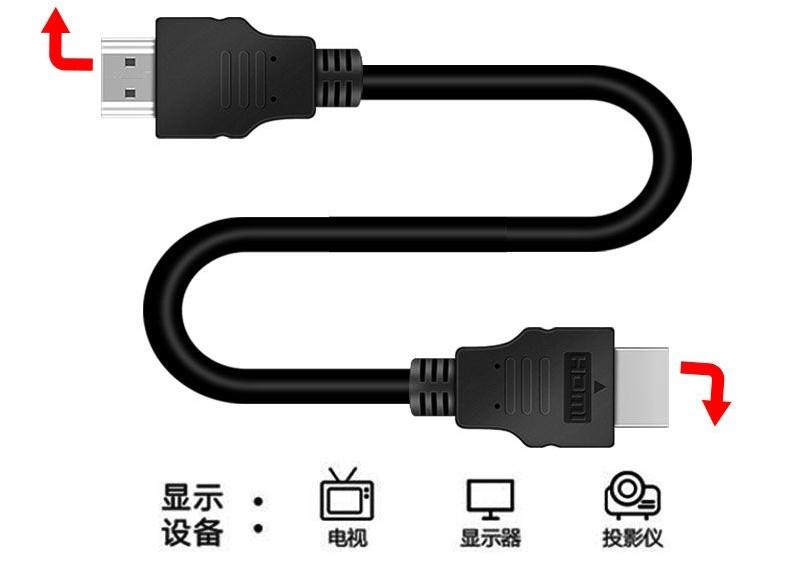

Hdmi线

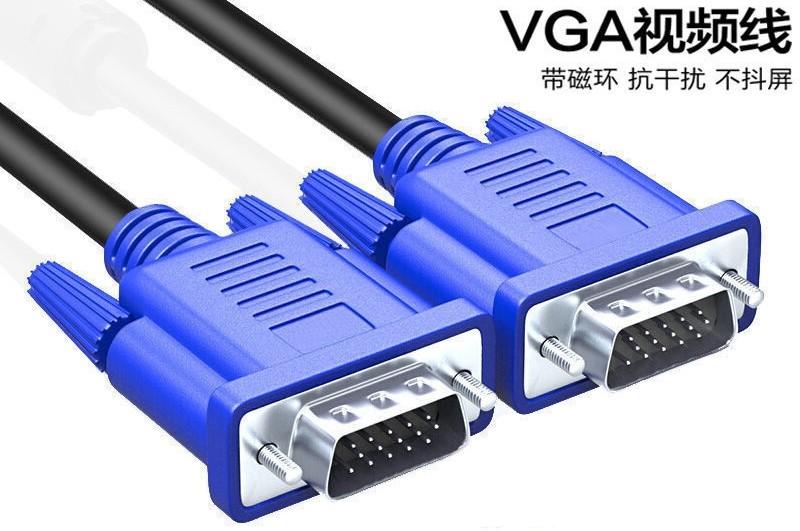

vga视频线

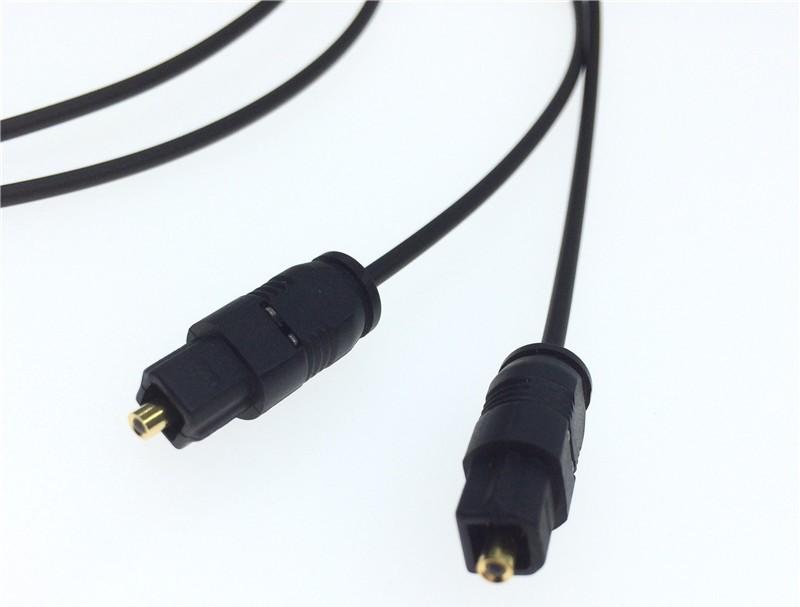

光纤线

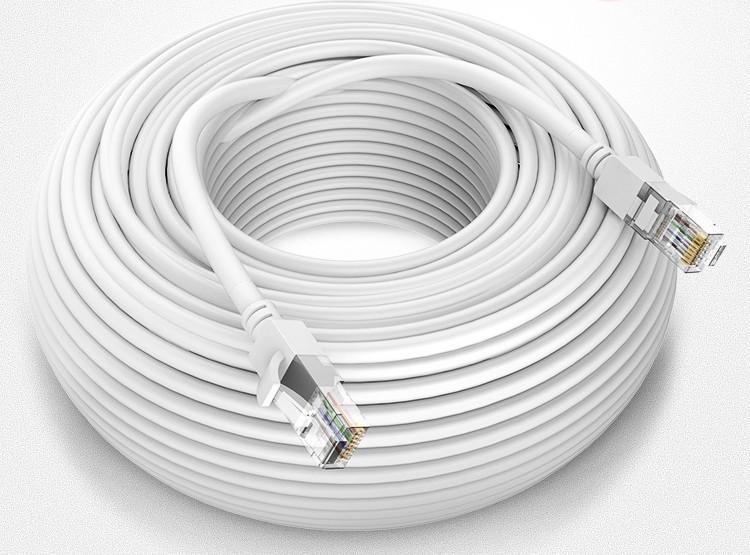

网络监控电话线

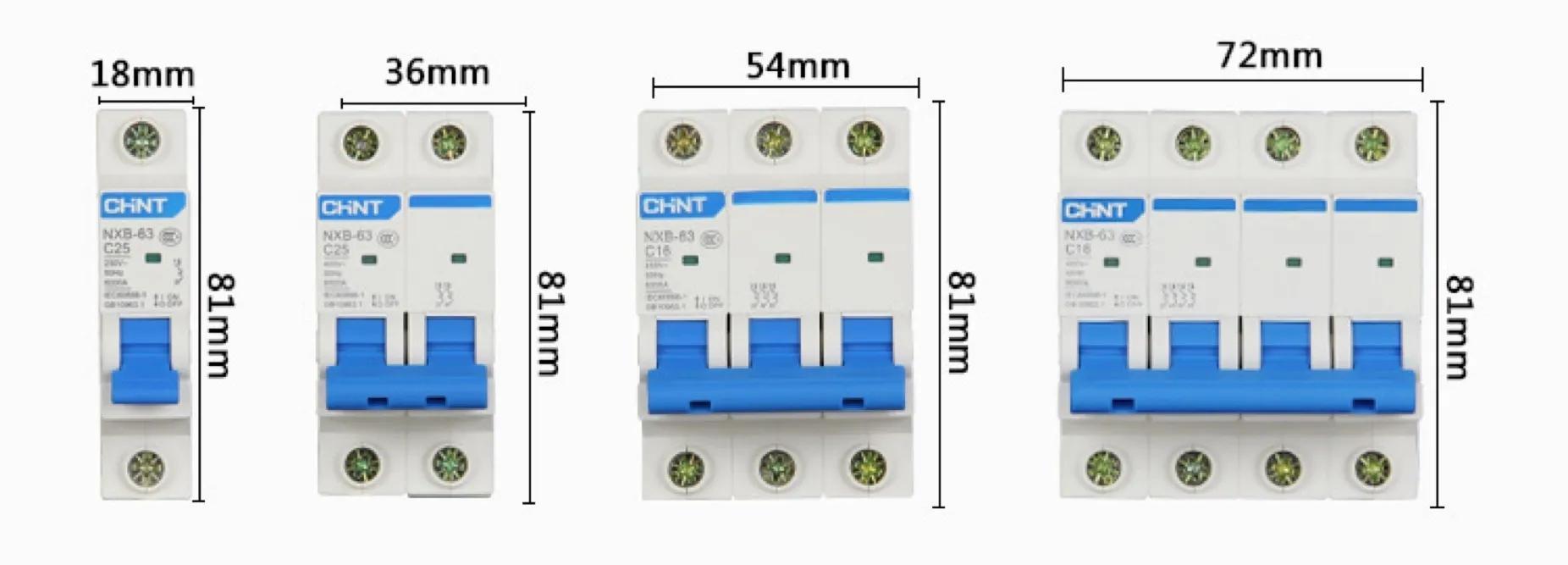

空气开关 空开

说明：当电流超过额定值，就会产生短路断电，相当于保险丝，但对人体没有作用，带漏电保护器，当有人触电了，它就会自动断电，漏电保护器是一个增加的防护功能

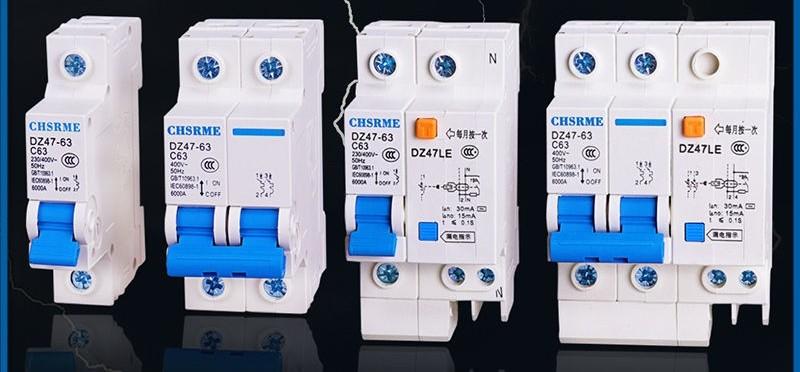

空开带漏电保护器

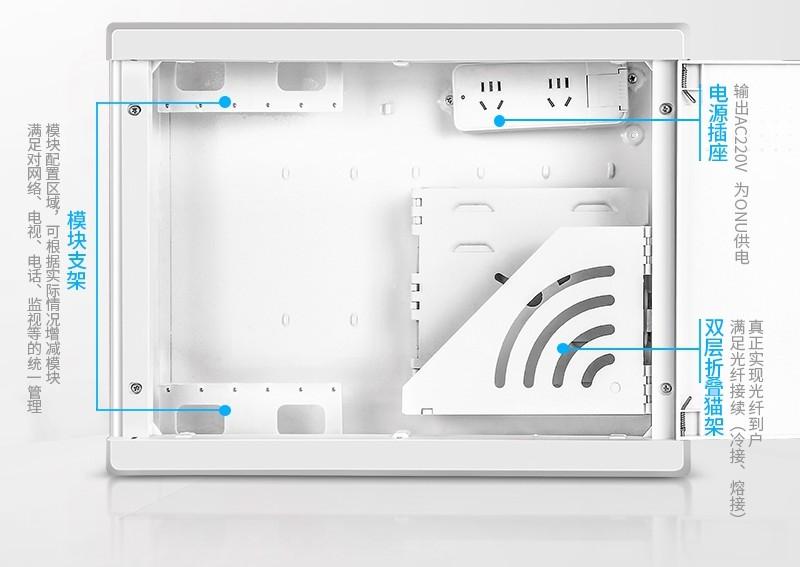

弱电箱

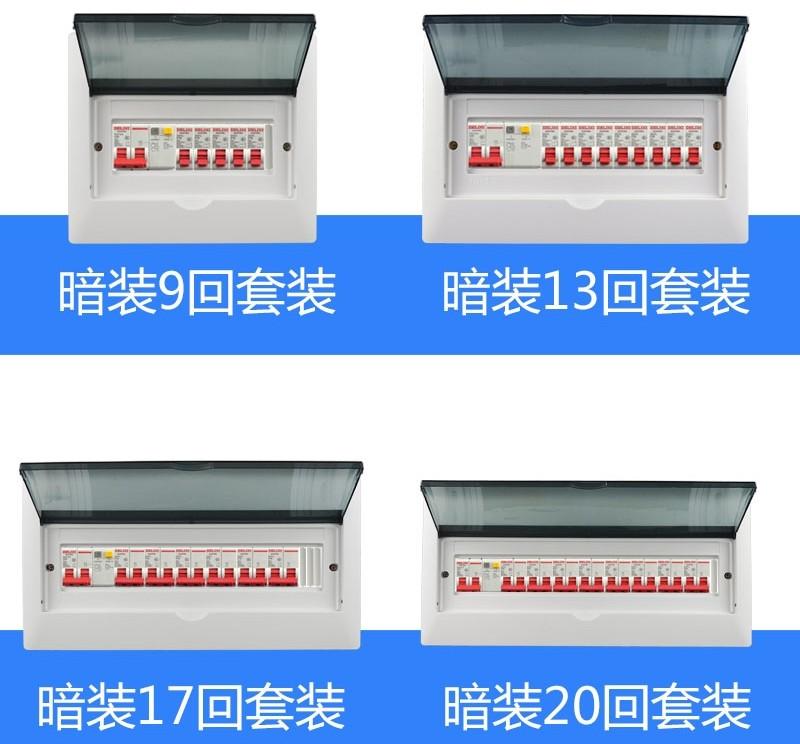

强电箱

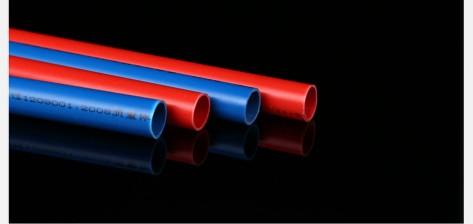

电工套管，

穿线管全称“建筑用绝缘电工套管”

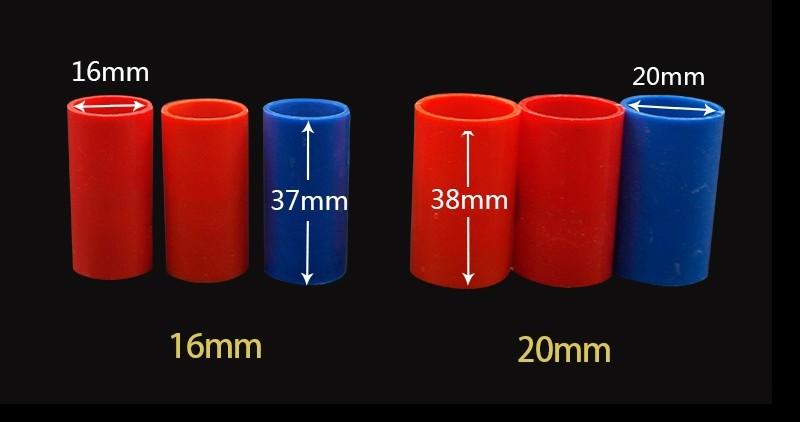

直通 直接

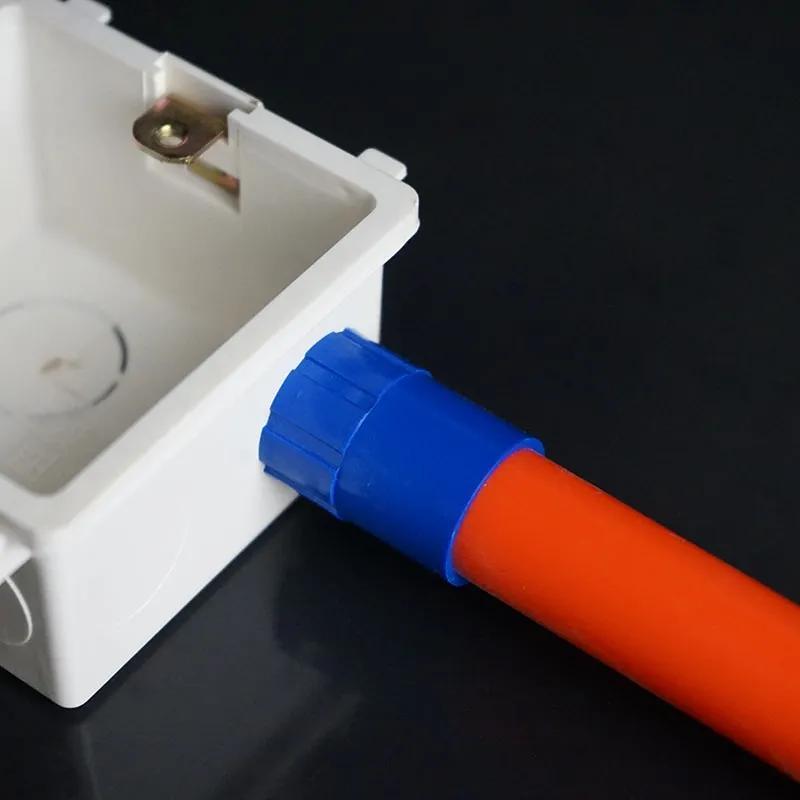

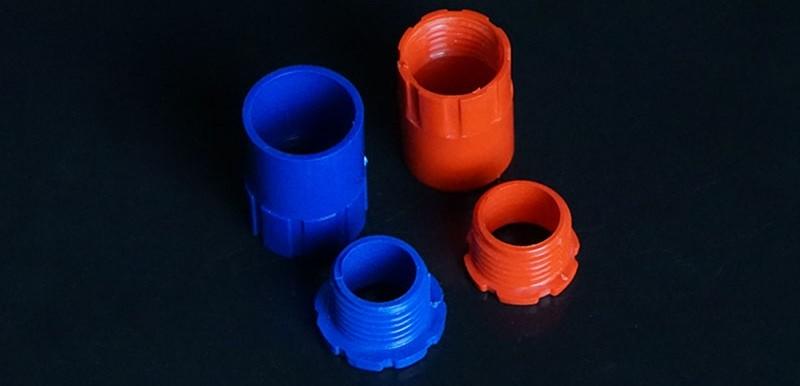

杯梳

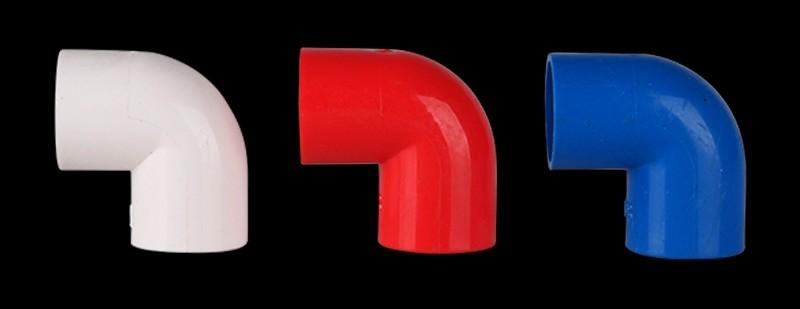

弯头

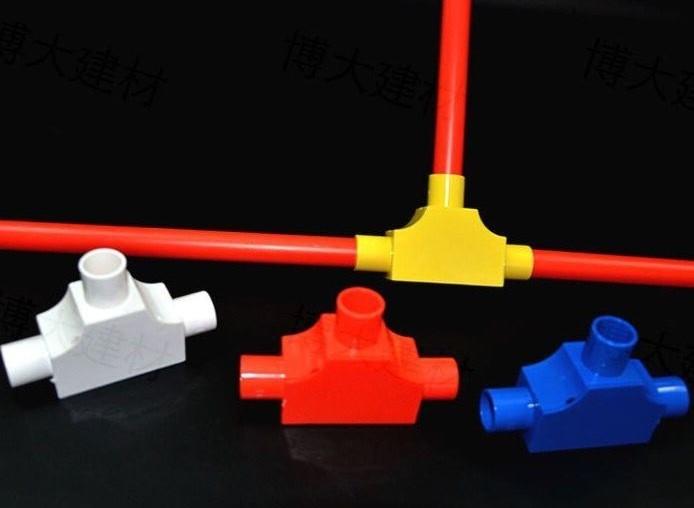

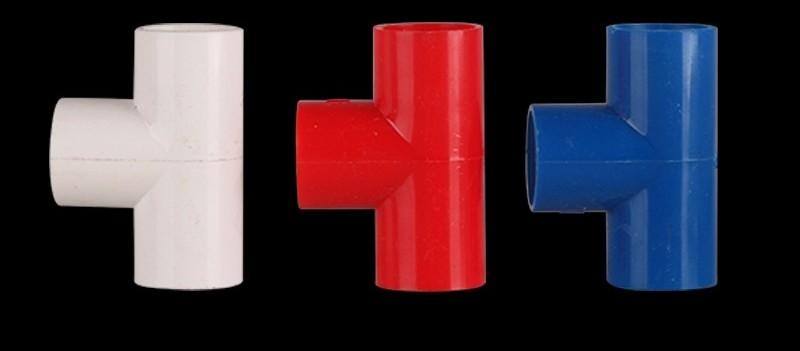

三通

带盖三通

固定排码

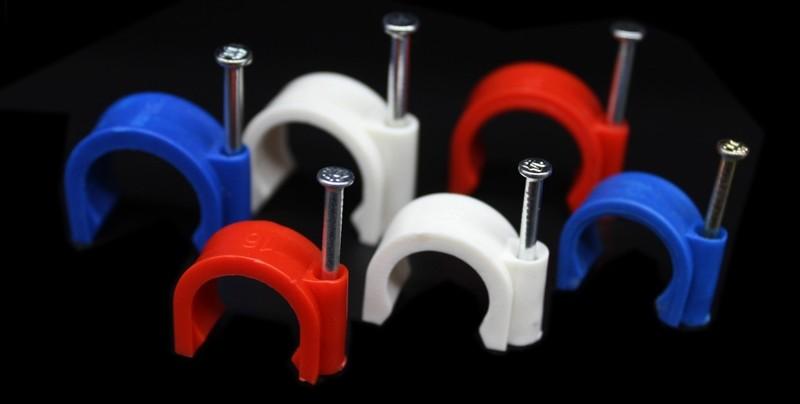

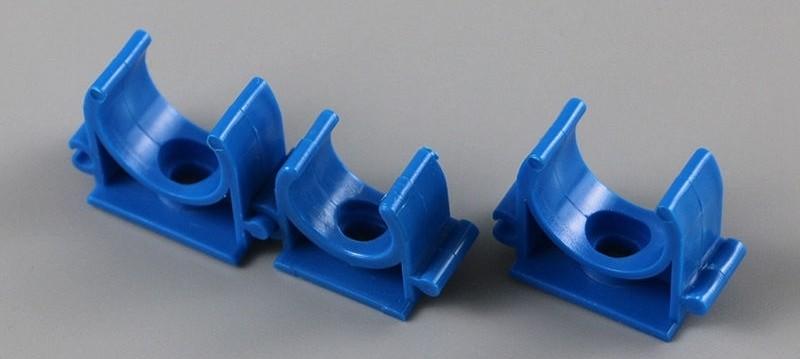

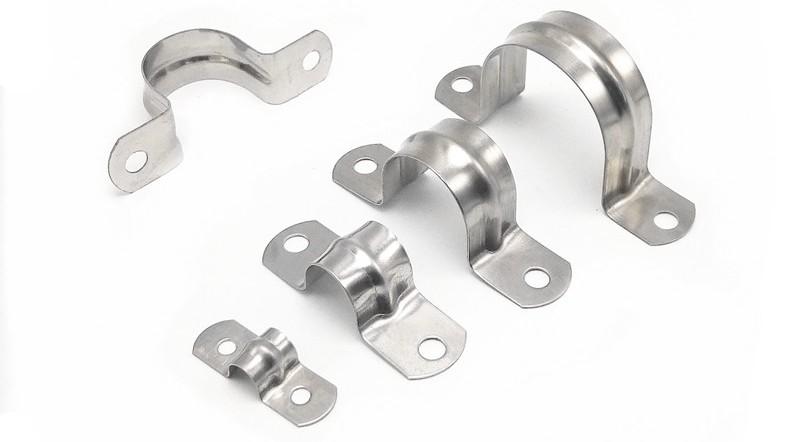

线管卡，骑马卡

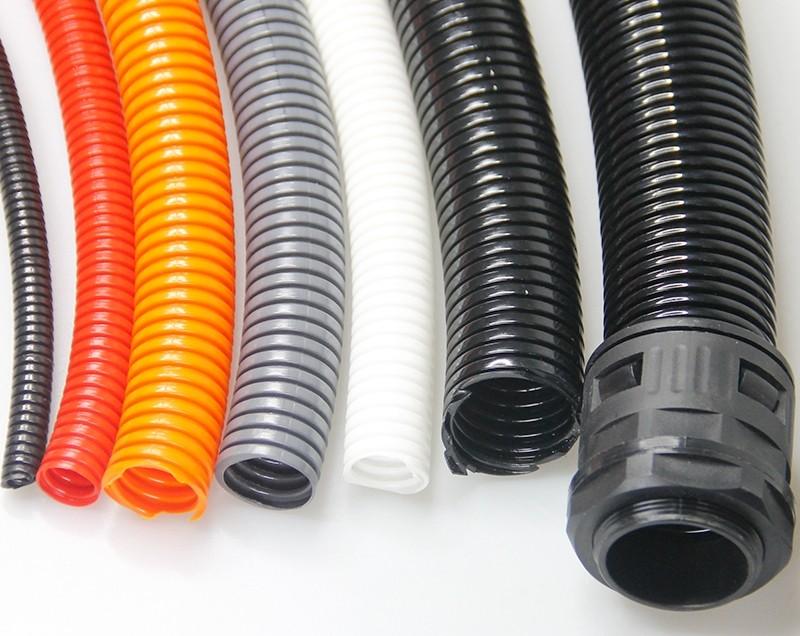

波纹管

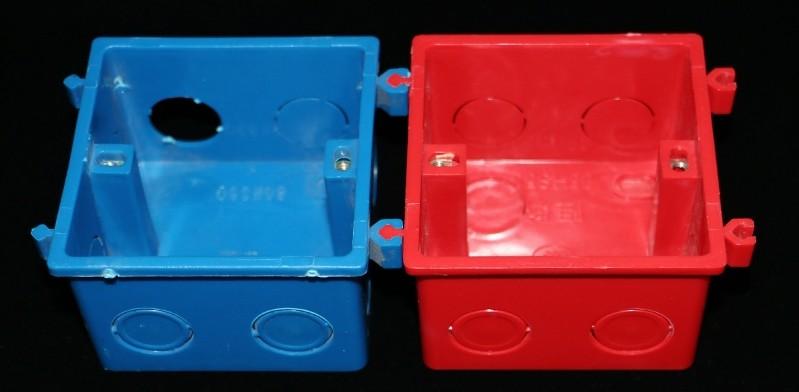

底盒

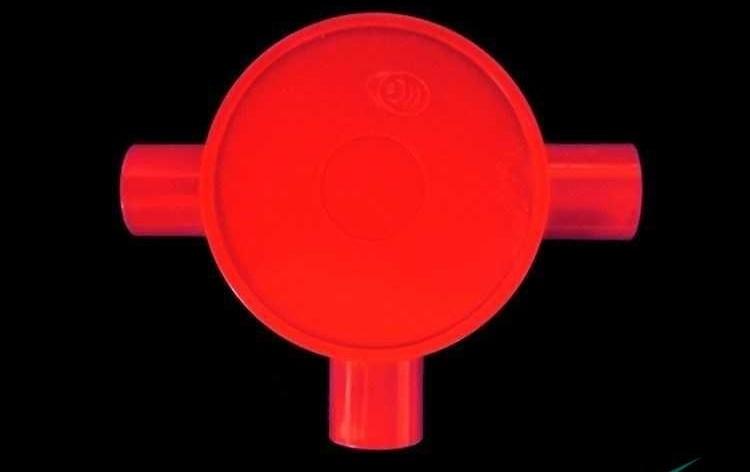

圆盒三通

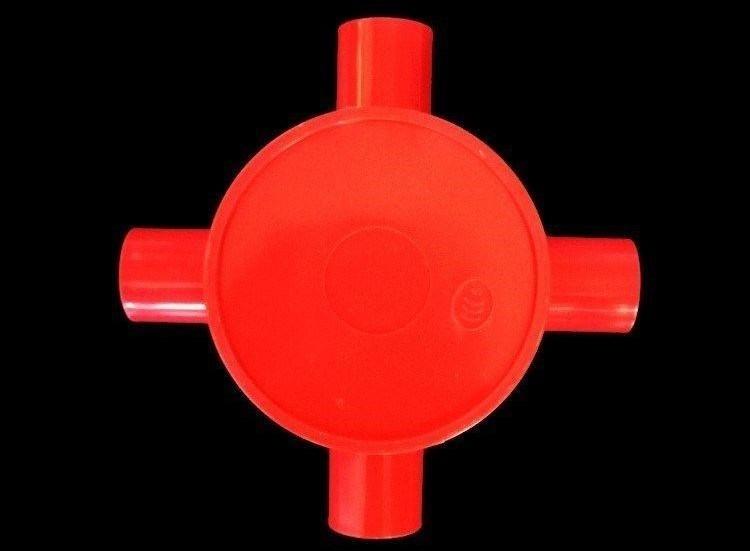

圆盒四通

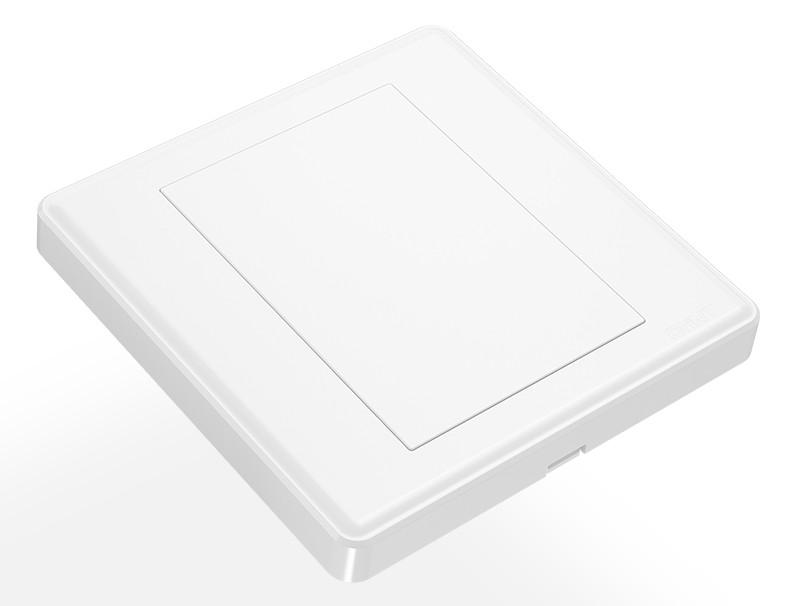

盖板 白板

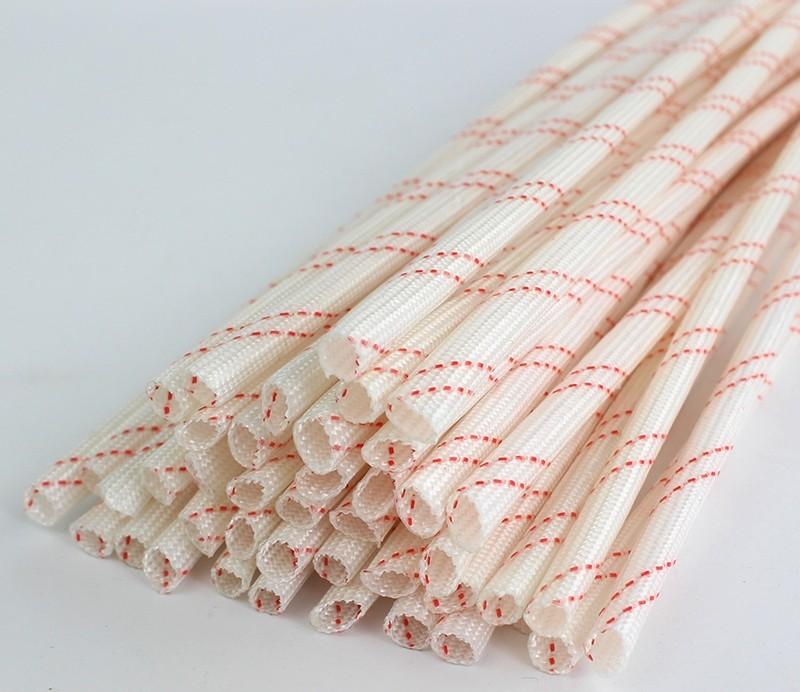

黄腊管

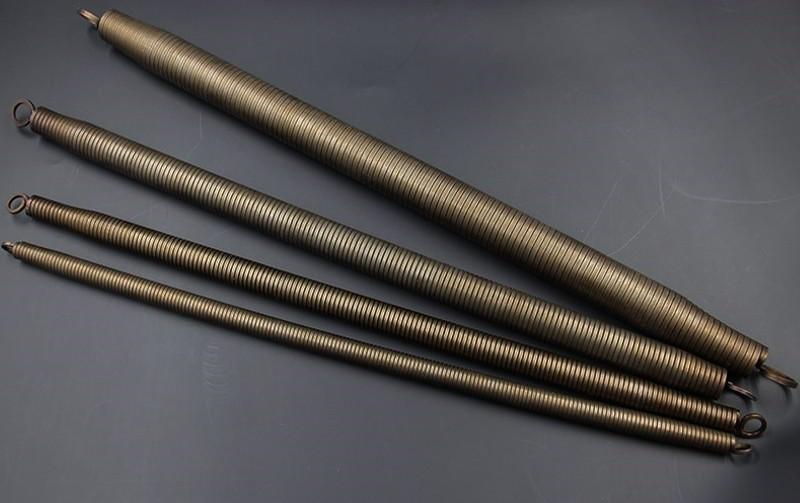

黄弯

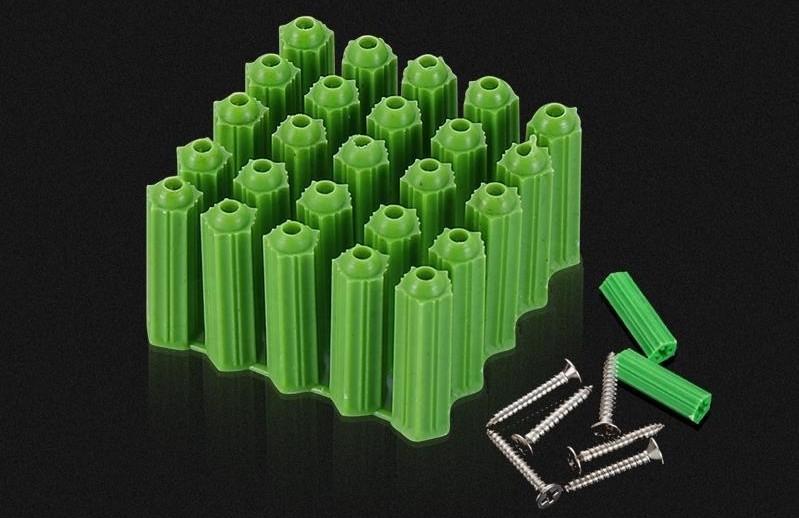

胶塞膨胀管，自攻螺丝

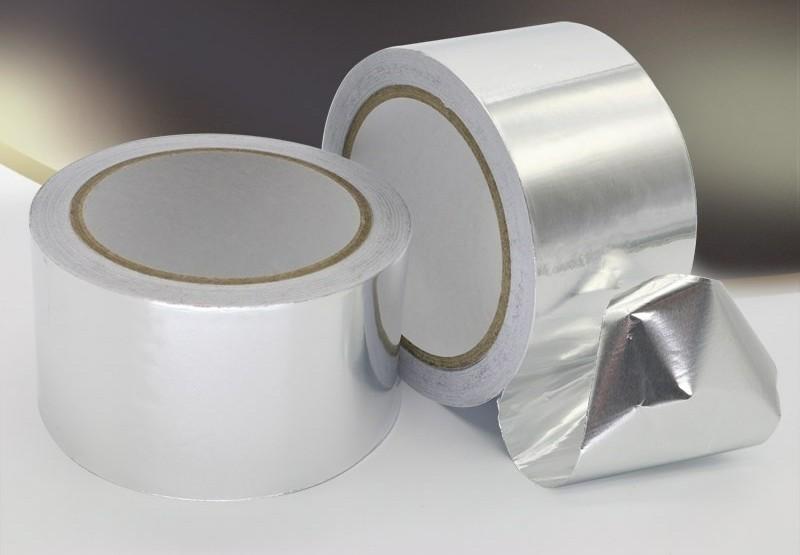

抗干扰锡纸，强弱电交叉

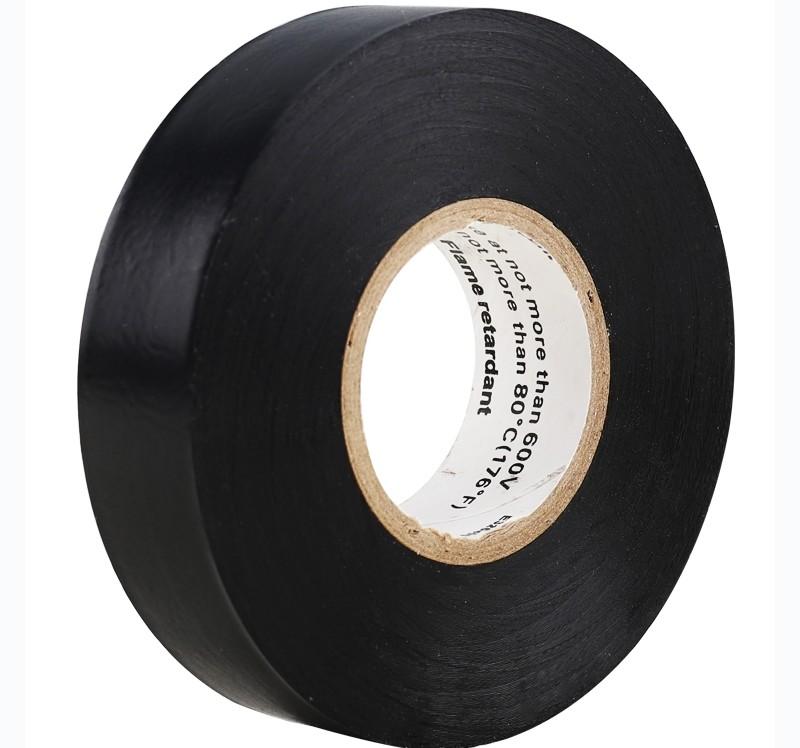

电胶绝缘布

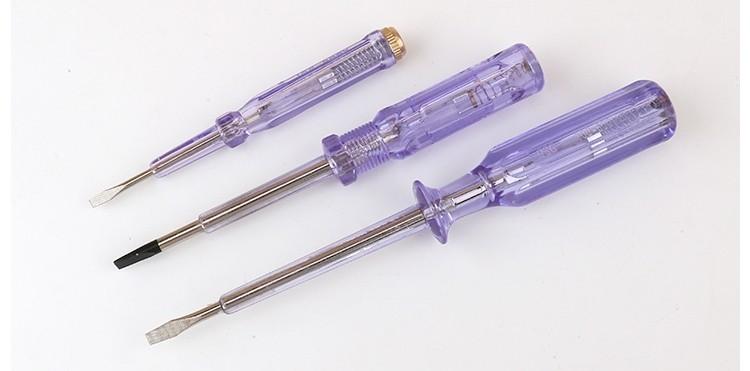

电笔

电工万用表

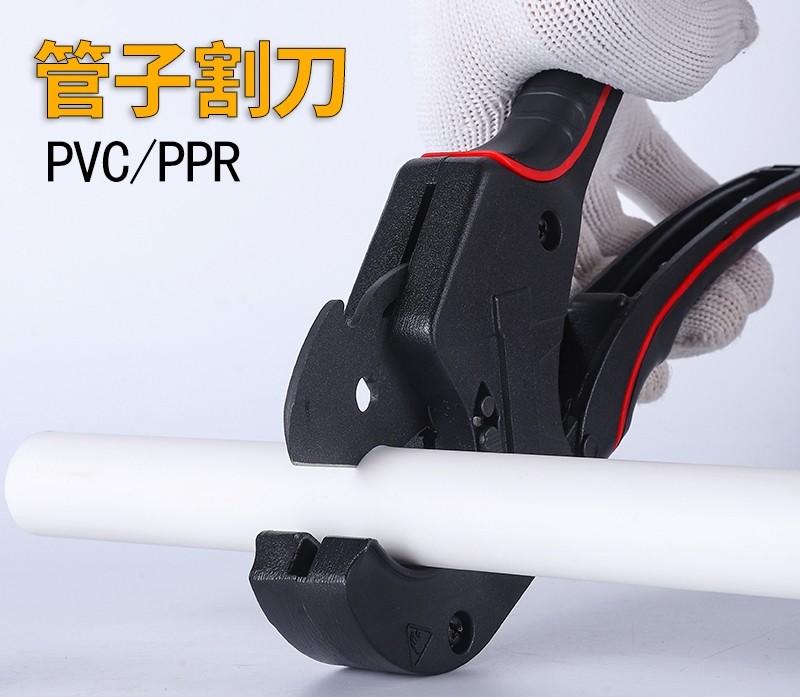

管剪

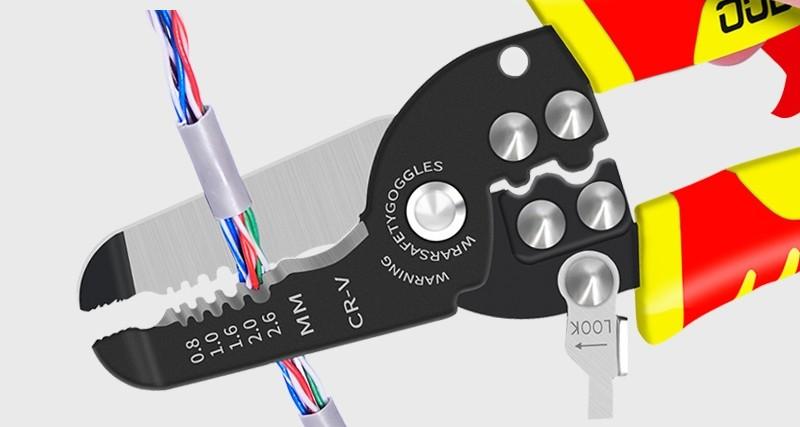

电工线钳

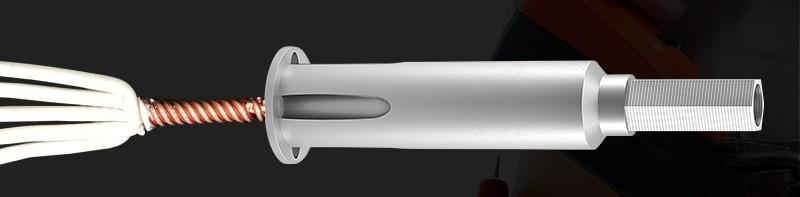

免剥皮并线器

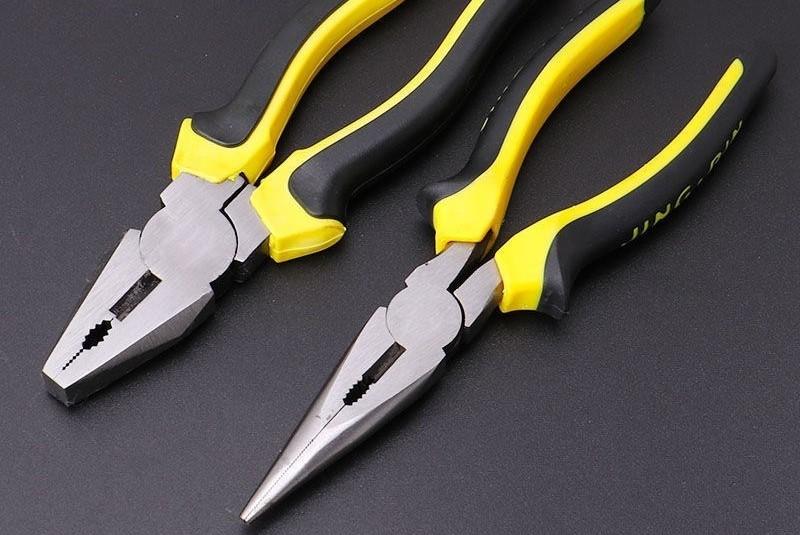

尖嘴钳，老虎钳

欢迎大家点赞关注收藏转发备用、希望对大家能有一些帮助，内容有不实在评论区留言，采纳大家一致的建议后会进行统一的调整。

我家水电布线被坑惨了，老电工家横平竖直都这样弄？后悔知道太迟

拿规范说事；拿美观说事；拿好维护说事...现在找装修公司，做水电这一环节上业主是各种被忽悠。不仅到店咨询被忽悠，网上想备点课，也是各种被忽悠文，真正对业主有实际指导意义的干货被水军淹没。

水路管道弯头是90°，而且管道出现漏水的问题要检修管道，只能是横平竖直，这个没有任何疑问。 水路改造布线跟电路也是完全不相干的。

那么电路横平竖直好不好？提到这个问题的文章基本都是一棒子打死，立场鲜明。然而，实际上一个最合理的电线线路，应该是横平竖直与两点一线结合的，大家主要记住横平竖直在电路布线中“4要2不要”的原则，就绝对不会出任何问题。

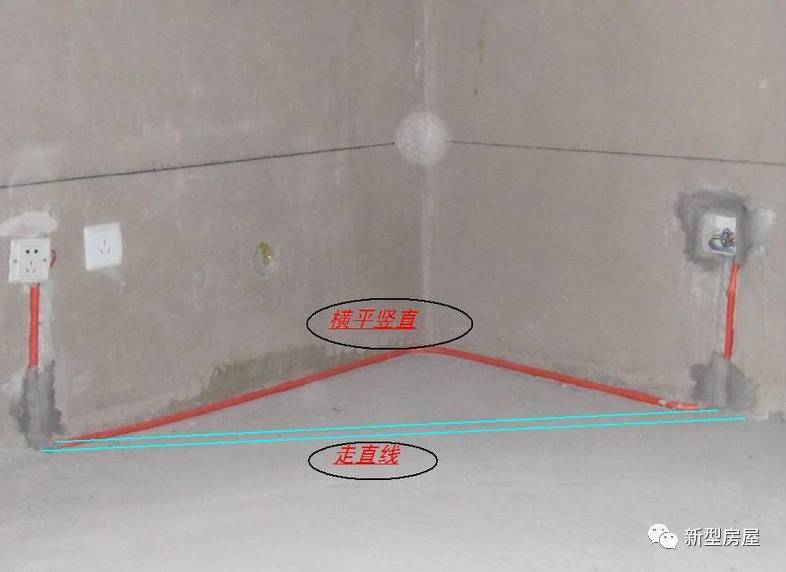

横平竖直VS两点一线，各有什么优缺点？

首先还是说一下两种的优缺点吧，不要再被装修公司、水电工瞎忽悠了！

横平竖直的优点

横平竖直最大的优点就是美观，这个不需要多说。

其次是符合规范。但是大家一定不要被装修公司、水电工用规范把你忽悠瘸了。

国家的规范是要求横平竖直，但是后面一段详细说明的原话是：“明线布管要求横平坚直，超过两个弯必需加装接线盒；暗线布管要求两点之间要直，尽量减少两点之间的距离。 ”

现在装修基本都是布管道走暗线，所以美观什么的都是忽悠人。

还一个是说横平竖直有了利于检修，那更是忽悠，管道布线，电线线路出问题首先是从接线盒检查出问题线路，然后是换线，横平竖直直角转弯，2个弯以上电线抽不出来或者很难抽出来。

两点一线的优点

两点一线首先是省料、省钱，其次是没有拐角，便于更换电线进行检修。

优缺点说完，下面就来说说水电布线中横平竖直与两点一线具体怎么灵活搭配运用。

横平竖直4要2不要原则

4个横平竖直施工布线点位

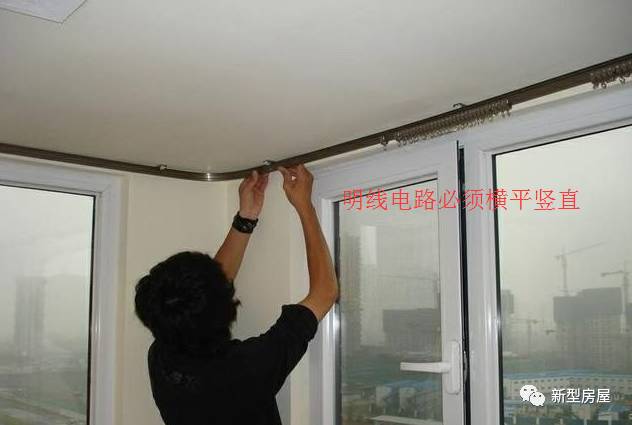

1、明线全部横平竖直。

明线横平竖直不仅仅是美观的要求，也是国标的要求。

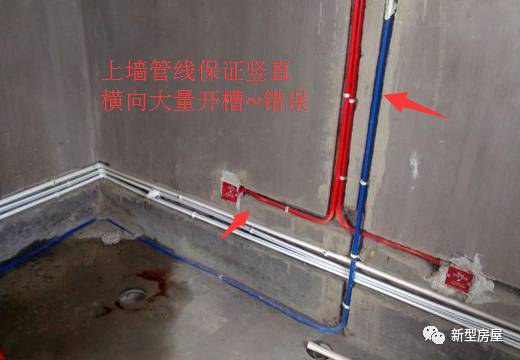

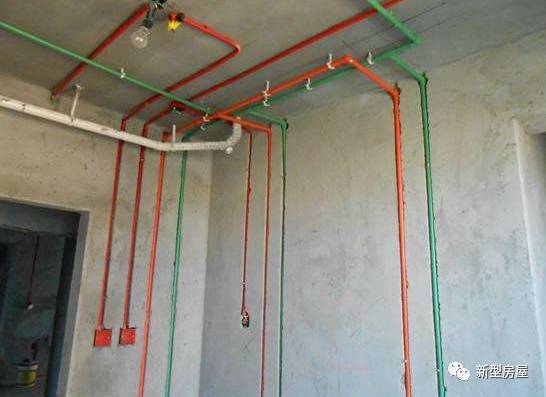

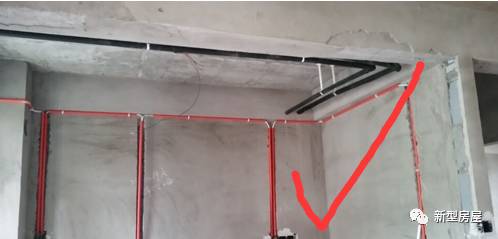

2、上墙电路需横平竖直（主要是竖直）。

上墙的线路是需要保证横平竖直的，而且要做到墙体横向不开槽，如果有横向开槽的硬性需求，长度不能超出50CM。 如果给你施工的水电工大面积墙体开横槽，那么就赶紧换人做吧。

墙体钉钉的时候直接看开关、插座位置就可以避开管线。

3、厨房电路做做到横平竖直

厨房空间小，却是家里电器最多的，预留的插座最少也是十几个，而且还是分几个不同回路的。如果不横平竖直，不管是走顶还是走地，都会像蜘蛛网一样，管线打架。

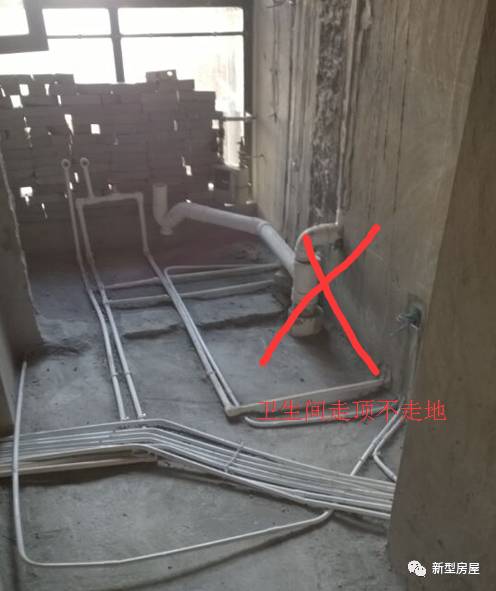

4、卫生间管线横平竖直

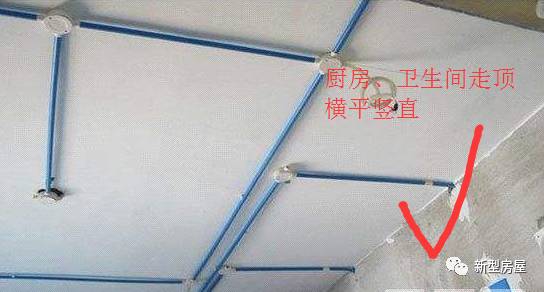

卫生间电路、水路都走顶而且要按照倒顶，肯定是需要横平竖直的，不然水、电管路就要掐架了。

2个忌横平竖直，需两点一线施工点位

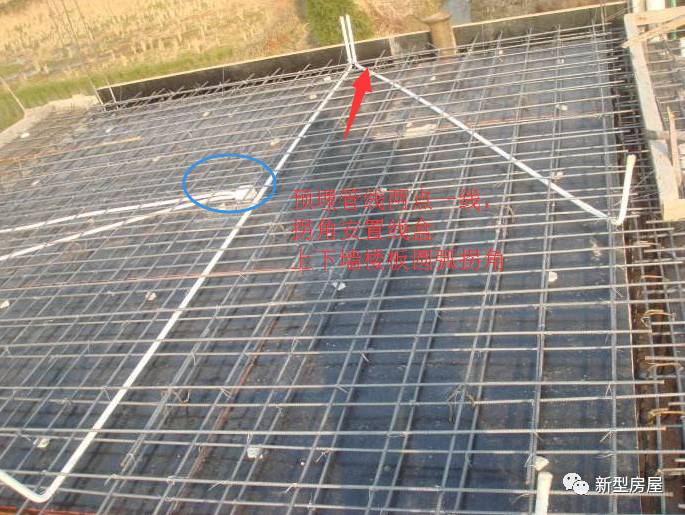

1、预埋管线不能横平竖直，要两点一线。

农村自建房现在很多都会预埋水电管线，商品房也有很多会预埋电路管线的。

预埋的管线必须是两点一线，需要拐弯的位置预埋接线盒，小弯可以做圆弧。

如果做横平竖直，后面安装水电时，电线塞不进去，塞进去了，后续需要维修也会抽不出来。

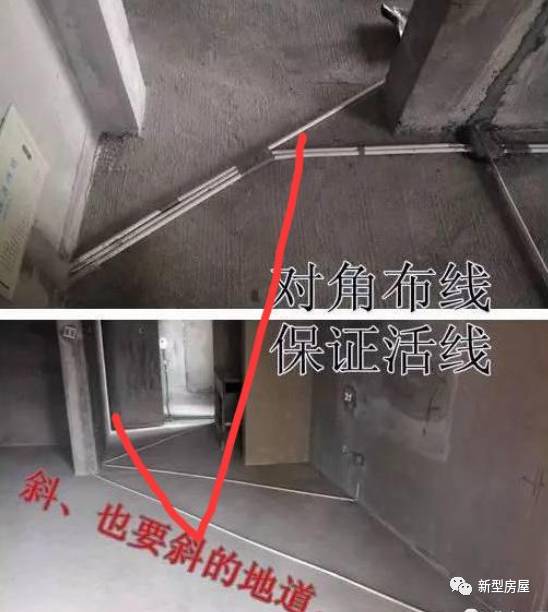

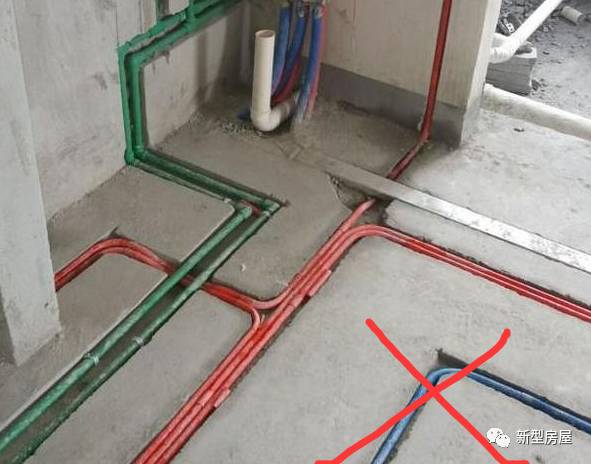

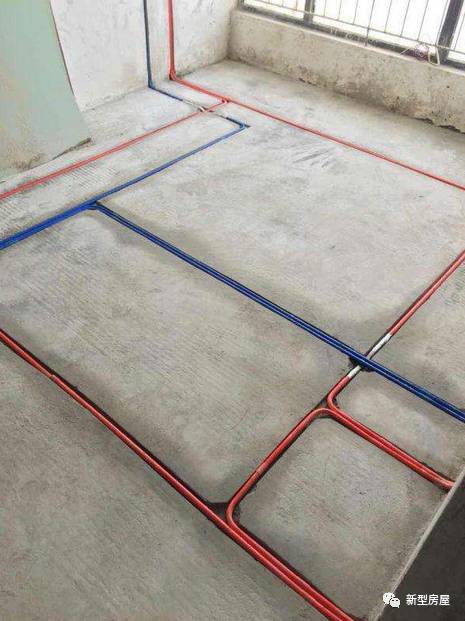

2、除厨房、卫生间等，其他房非墙体的电路不要横平竖直，需要两点一线。

除了厨房、卫生间，其他房不上强的线路两点一线最好。

其一是节省材料、省钱，其二是便于维护。

至于装修公司说的两点一线不利维护那是忽悠人，谁没事会在地上钉钉子的？

两点一线不美观？错！

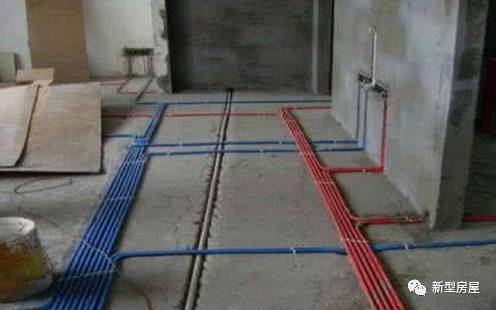

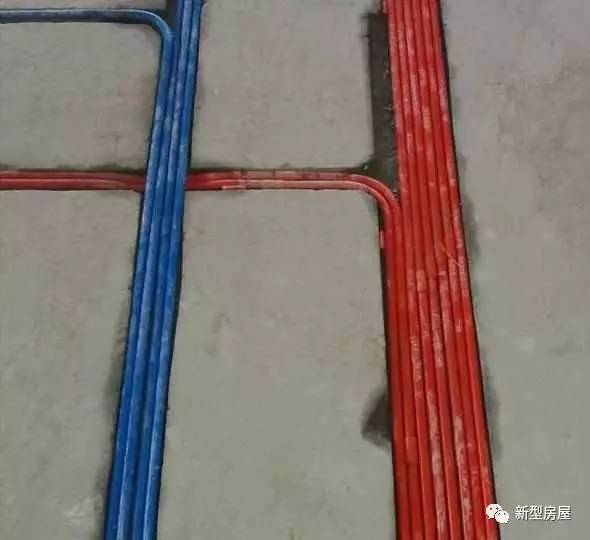

走地布线，线路布好后，地砖一镶贴，谁还看得到管线啊！

PS：走地管线平铺就好，除了交叉点位不需开槽。

铺瓷砖、大理石，4、5厘米厚，管线完全掩埋了；而铺地板也是需要先做找平的，平铺也不影响地板铺设。

地面开槽反而不好，其一是增加装修成本，但更重要的是回影响地面结构。

不管是农村自建房，还是城市商品房，楼板厚度一般都是10CM左右厚，切断槽容易留下安全隐患。

除了横平竖直与两点一线的配合使用，水电改造还需要注意下面这些问题：

1、弱点与强电线路需要间隔50CM左右，且管线最好不要平行，但是可以交叉。

2、电线在套管内不能有接头。

3、空调等大功率电器应该单独设管。

4、同一回路电线应该穿在同一套管内，但是套管内电线不宜过多，应以电线总面积不超过套管内横截面积40%为宜。
