导语：开关的词语解释为开启和关闭。它还是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件。最常见的开关是让人操作的机电设备，其中有一个或数个电子接点。接点的"闭合"(closed)表示电子接点导通，允许电流流过;开关的"开路"(open)表示电子接点不导通形成开路，不允许电流流过。

好多朋友私信小编，问双控怎么接线？之前小编也发过类似的文章，今天又再次发一遍，建议不会的朋友可以将本文收藏，多加练习，相信一定可以学会的。

姓名讲解电灯电路、电灯单控接法及原理，电灯拉线开关、按键开关、手捏开关的安装方法。附最全的开关接线图，看完再不用求人，自己就可以动手安装了！

1、电灯单控接法及原理

电灯单控开关，不论是哪一种，均可看作是一个单刀单掷开关。

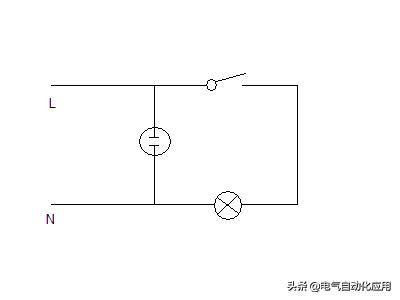

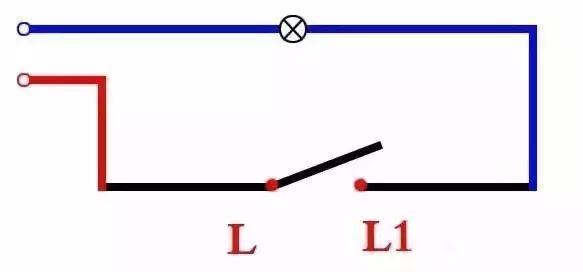

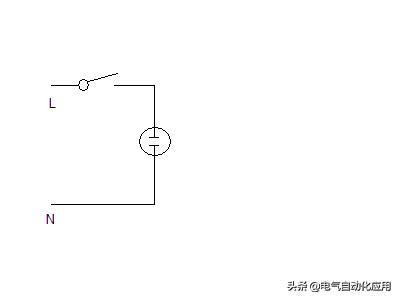

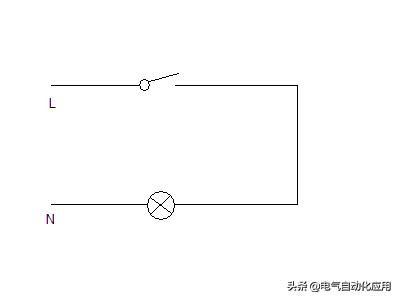

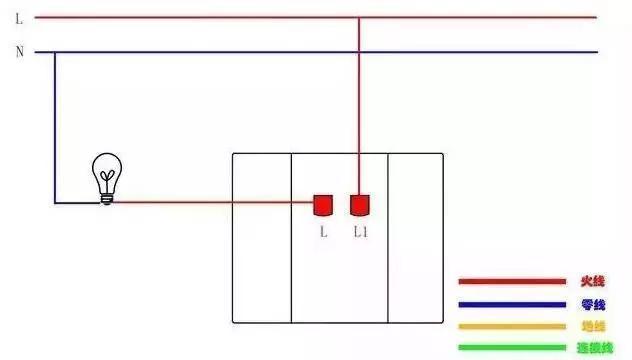

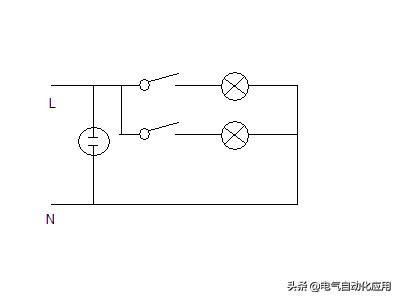

在电路图中，标识如下

所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。有的开关接线柱上标有L（有的品牌标的是COM）和L1。

接线时，L接进线，L1接出线（其实倒过来接也没事）。此时要特别注意，进线必须是火线。原理图

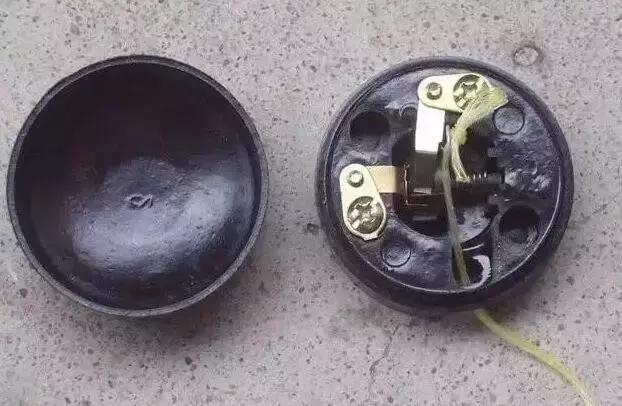

1、拉线开关

想当年我们家家户户都用这种开关，现如今这种开关已经慢慢被淘汰，甚至想买一个这种开关都要找好几家五金店。

接线时，两个接线柱，一个接火线，一个接电灯即可。

2、按键开关

单开单控开关

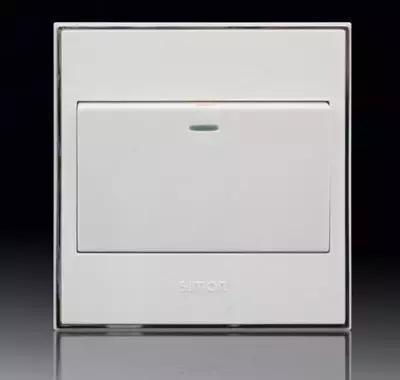

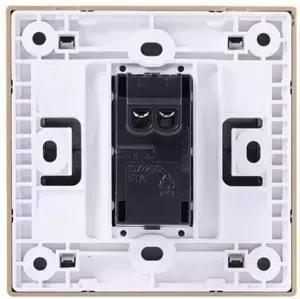

这个开关是目前最常用的，几乎每家在装修时都至少要买几个，它的接线柱在背面

同样的两个接线柱，不过这种开关的接线柱上就有了标识。图示品牌的标注为L和L1，其它品牌有的标注为COM和L1。接线方式如下

3、多开单控开关

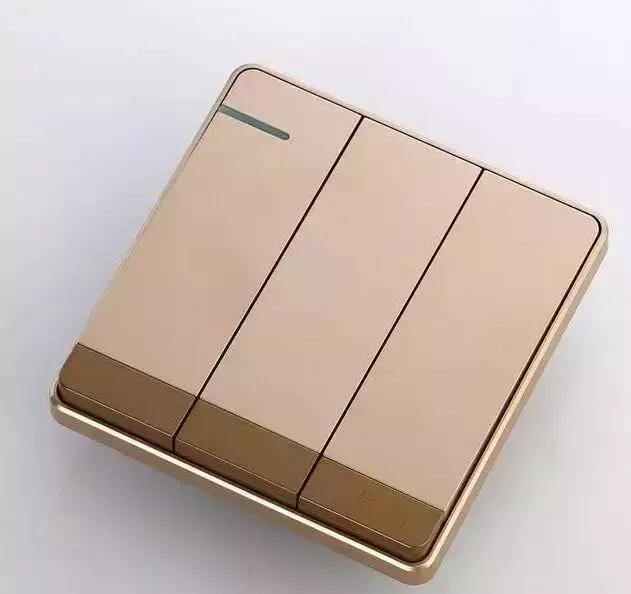

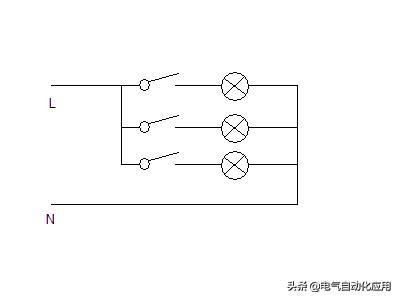

此外，还有面板上有多个按键的开关，每个按键可以控制一个灯

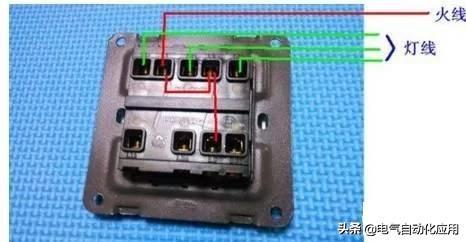

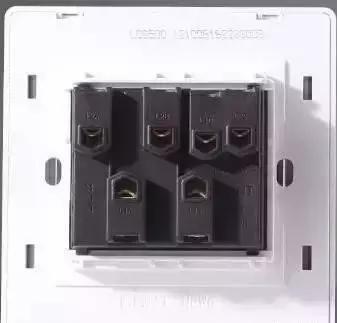

虽然外表相同，但是背面的接线柱不一样。以三开为例，有的品牌，背面有6个接线柱，即每个按键对应两个接线柱

这样的开关，尽管接线柱排列不是很整齐，却也很好接。接线柱标识中，有字母A,B,C，即对应正面按键从右至左三个。接起线来可以把每两个接线柱看作一个单开单控开关接线。还有一种接线柱，是这样的

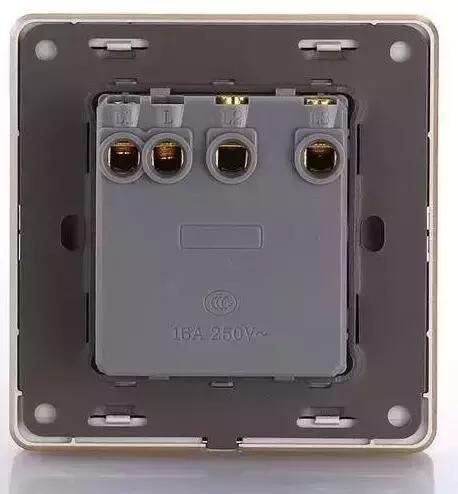

同样是三开单控，却只有四个接线柱。仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称为公共点），即进线端。这种开关在接线时，只需要接一个进线，而L1,L2,L3分别对应面板按键从右到左。接线方法如下

4、手捏开关

这种开关也属于电灯开关的一种。

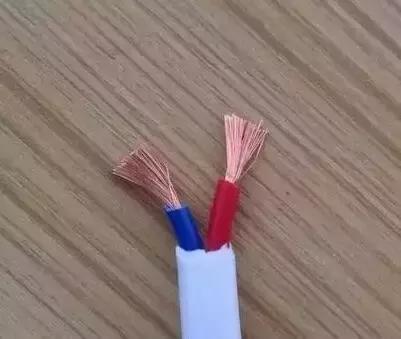

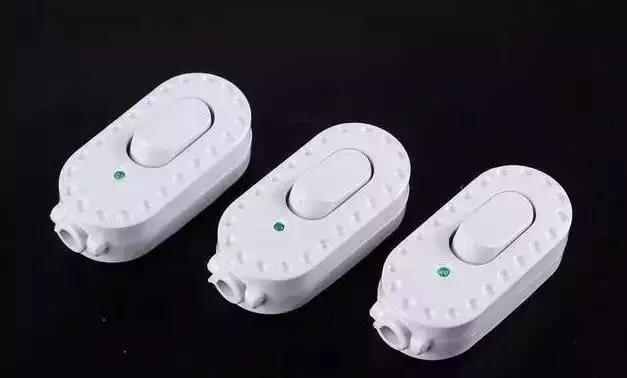

这种开关常常作为台灯等灯具的延长线开关。往往用软线接，即下图这种二芯包套线

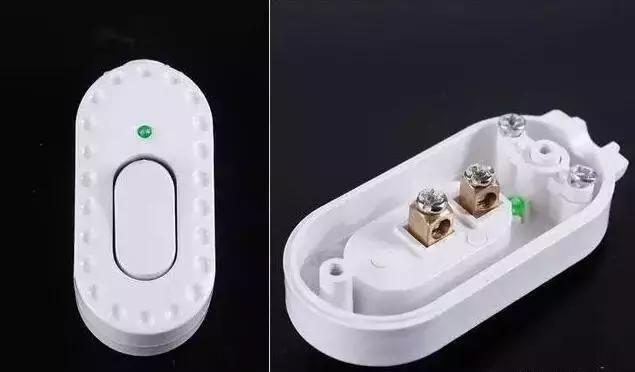

手捏开关的内部结构是这样的▼

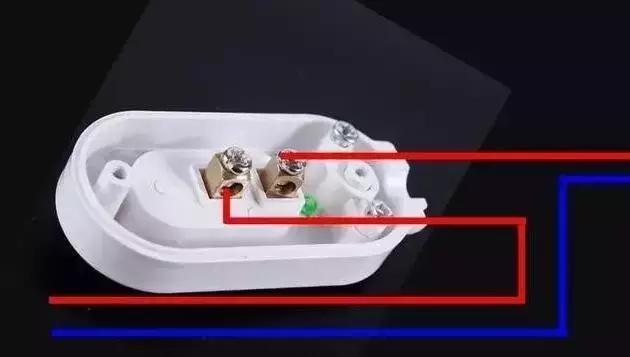

完整接线如下▼

看完后，您是不是感觉开关接线并不难呢，在确保安全的情况下自己可以动手试试，切记在操作过程中一定要注意安全，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！！！

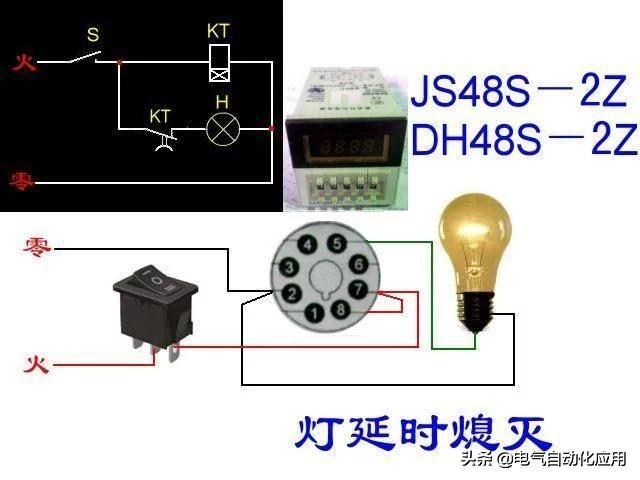

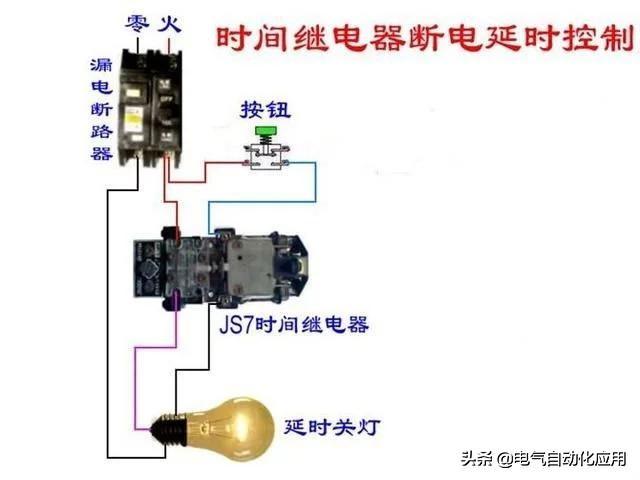

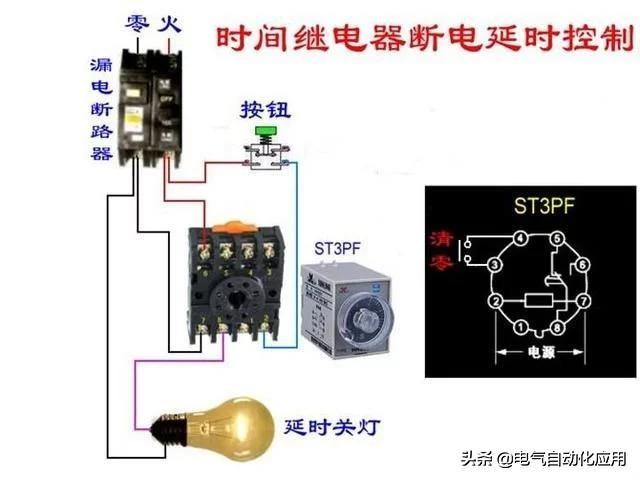

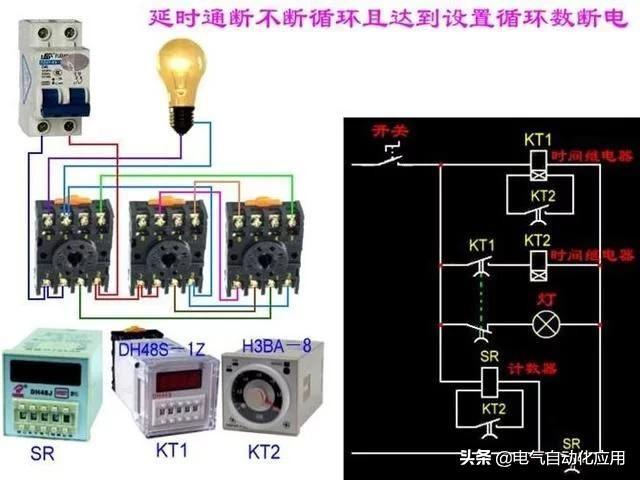

附最全的开关接线图

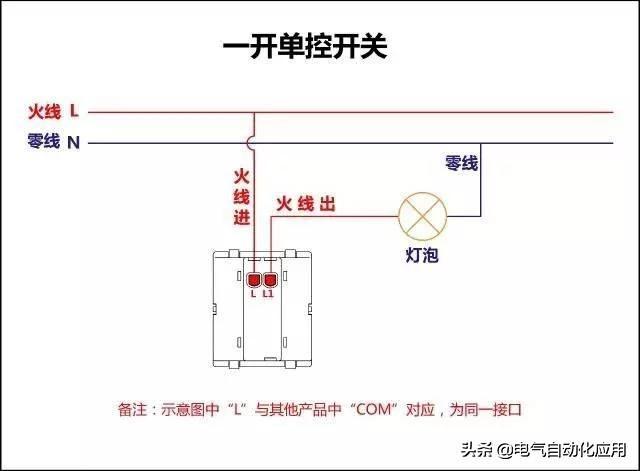

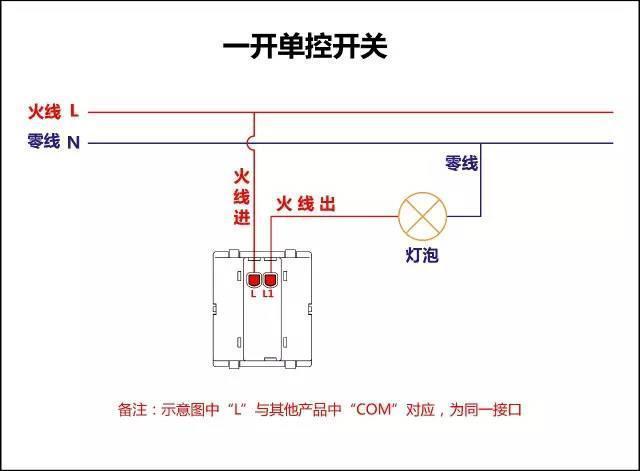

一开单控开关接线图

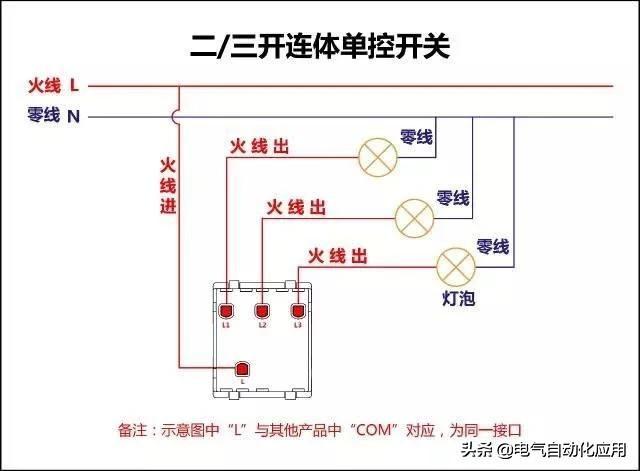

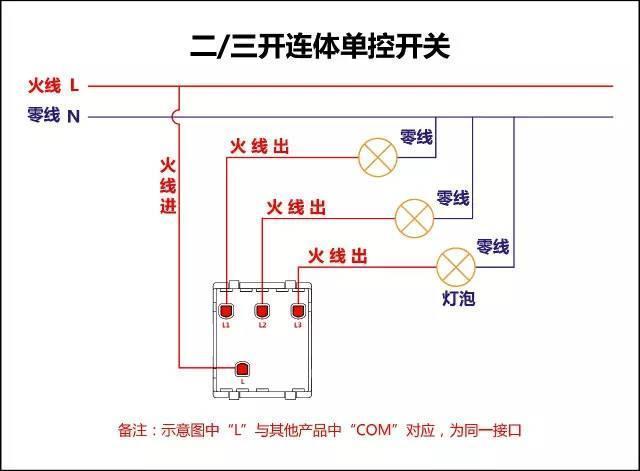

二三开连体单控开关接线图

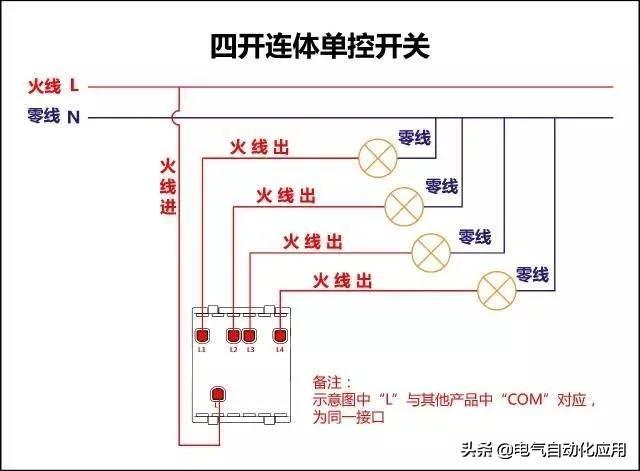

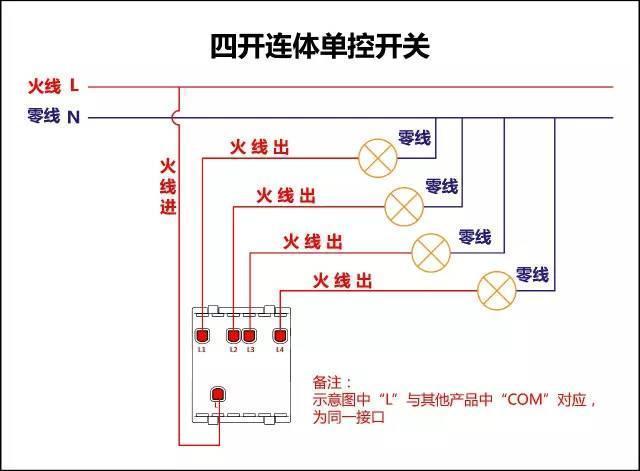

四开连体单控开关接线图

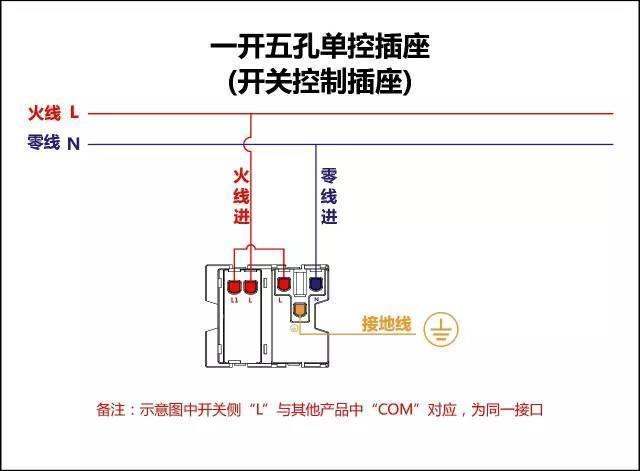

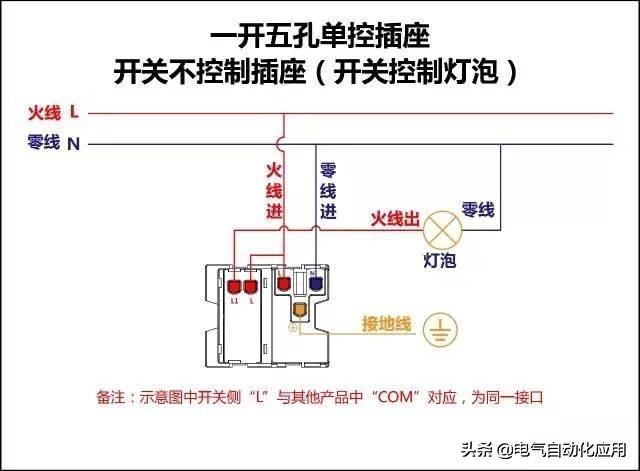

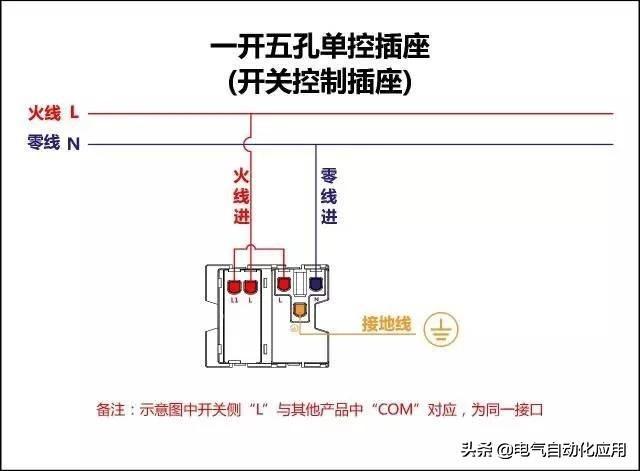

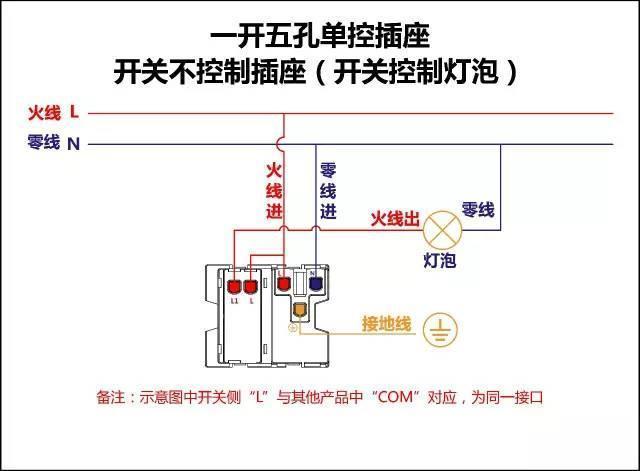

一开五孔单控插座接线图

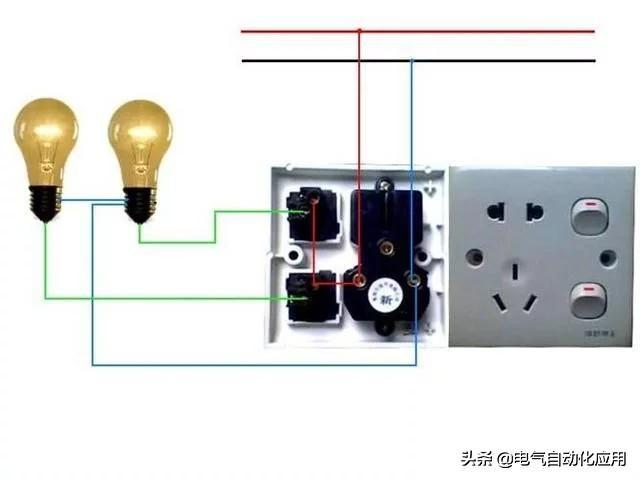

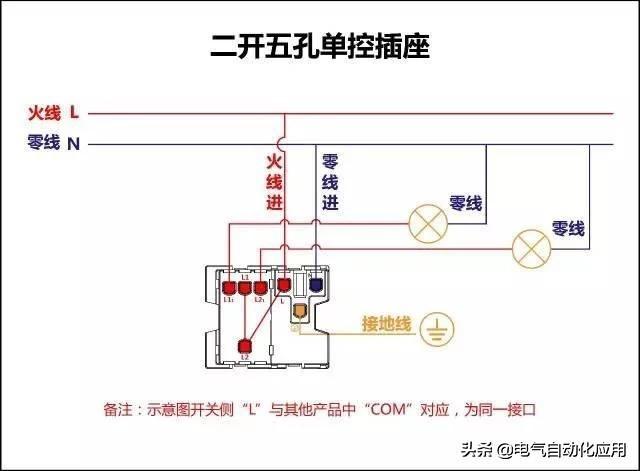

二开五孔单控插座接线图

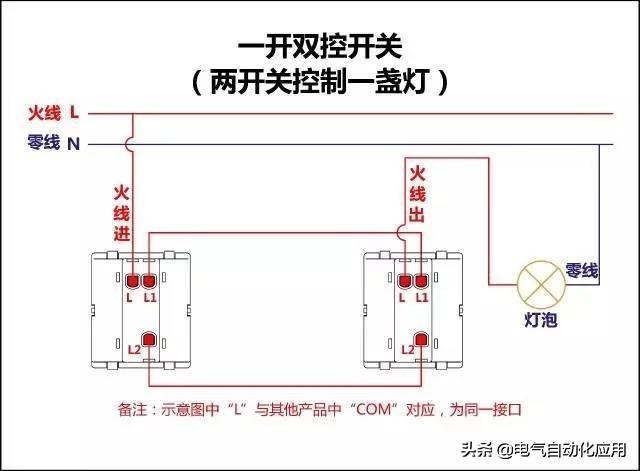

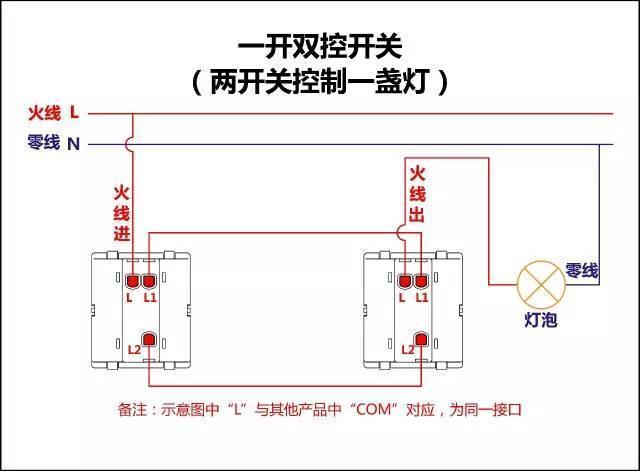

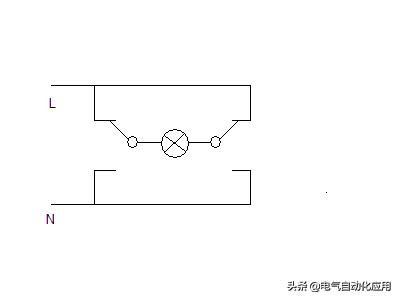

一开双控开关接线图

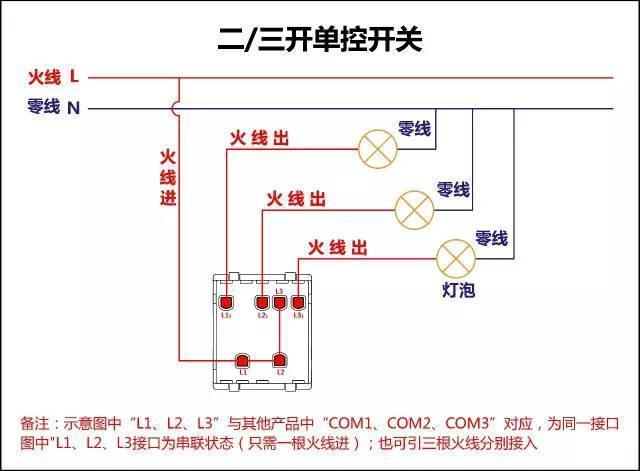

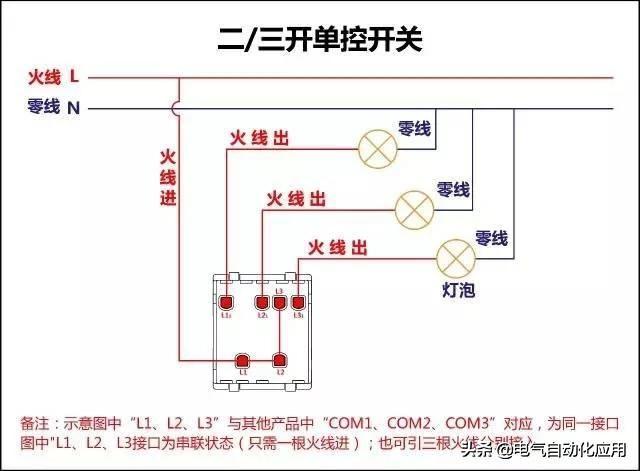

二三开单控开关接线图

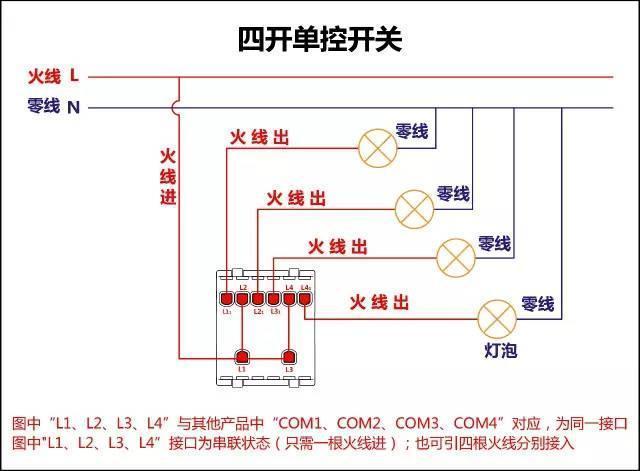

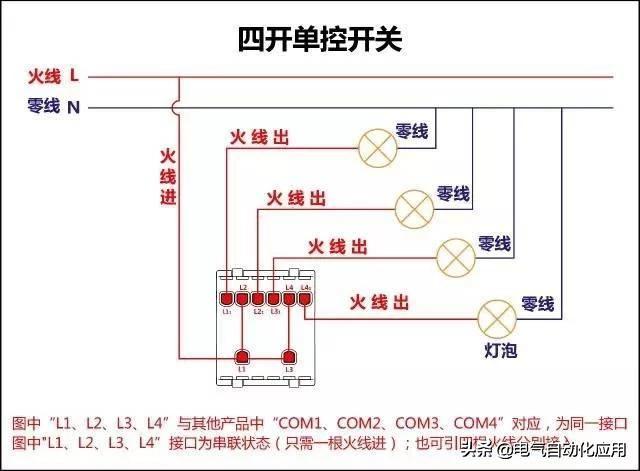

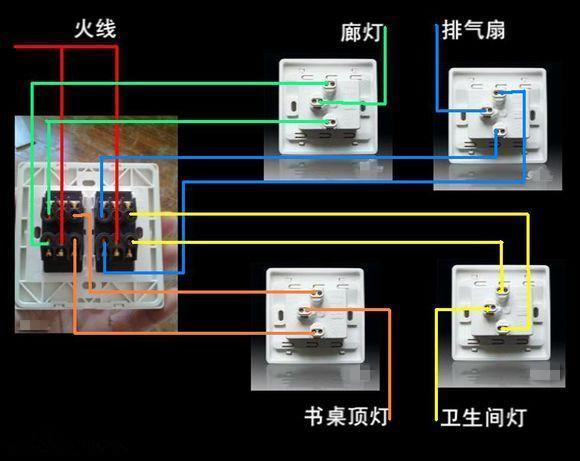

四开单控开关接线图

一开五孔单控插座接线图

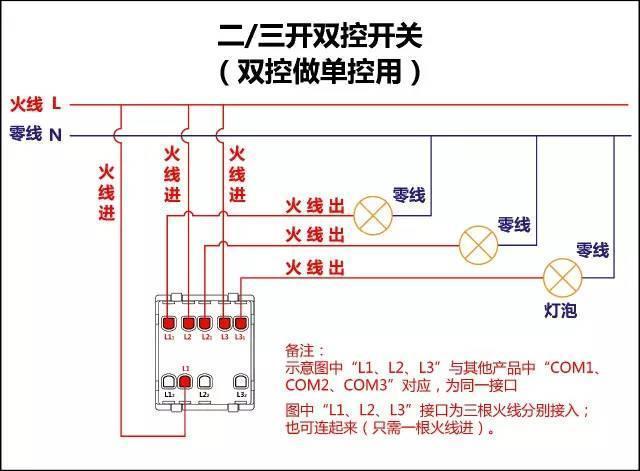

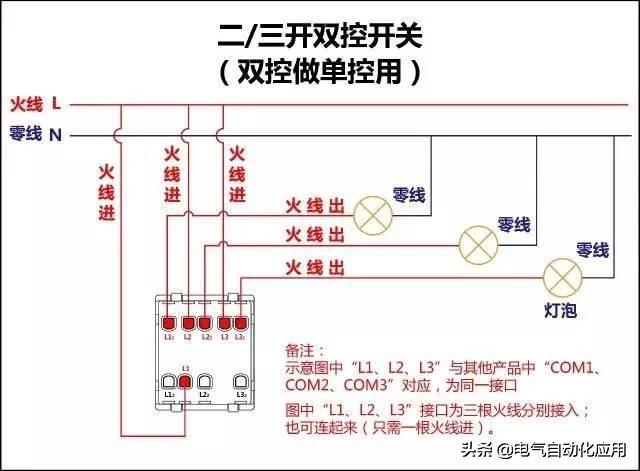

二三开双控开关接线图

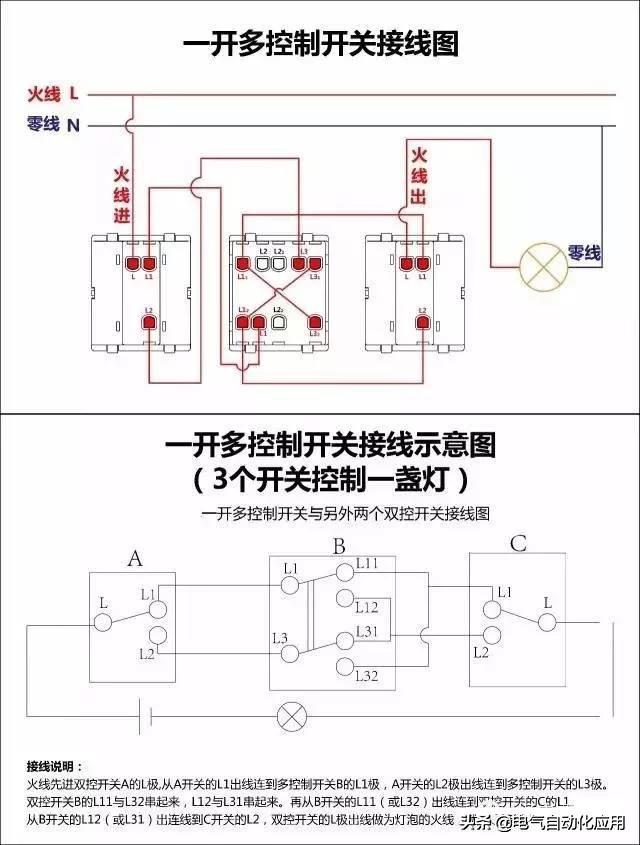

一开多控开关接线图

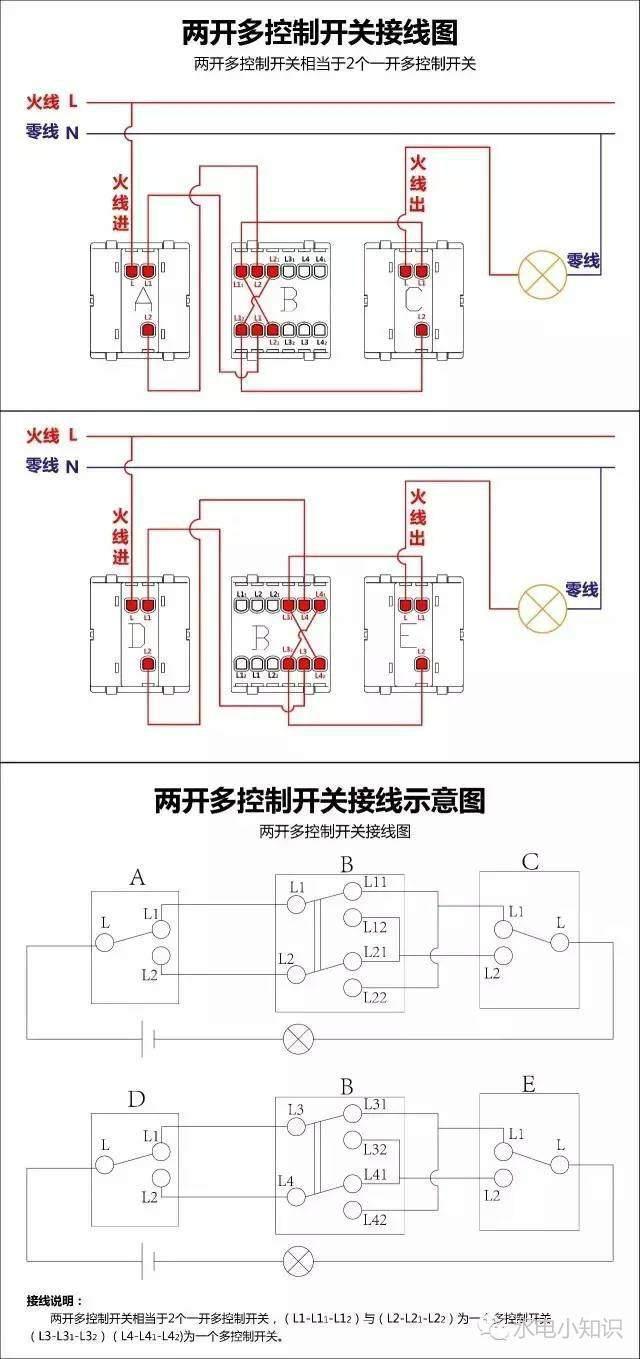

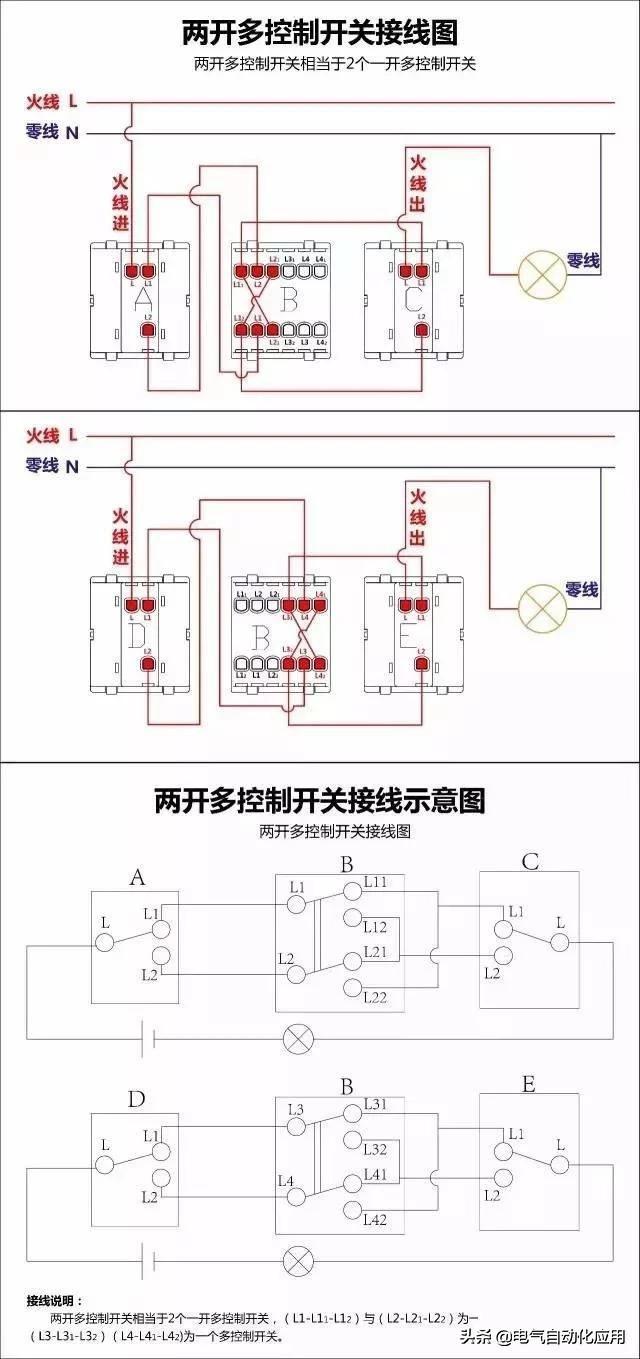

两开多控开关接线图

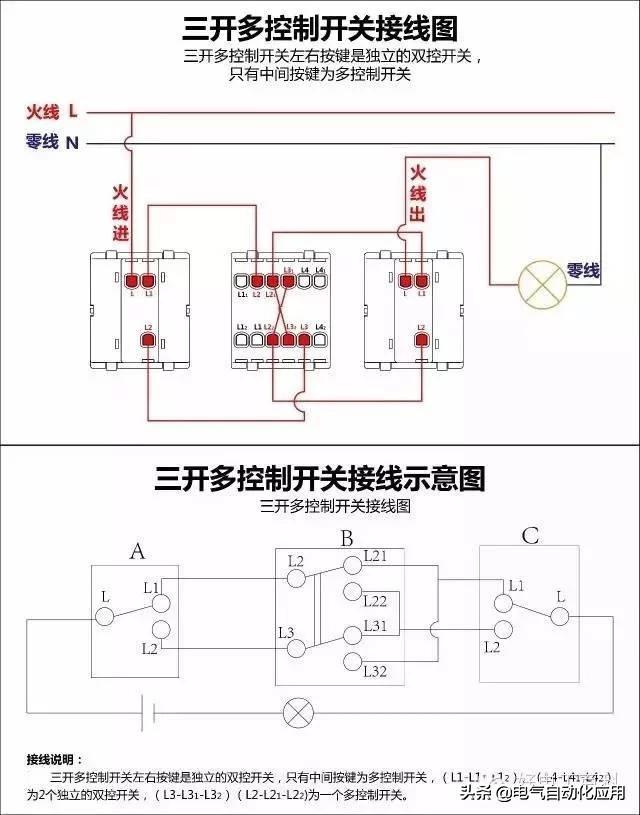

三开多控开关接线图

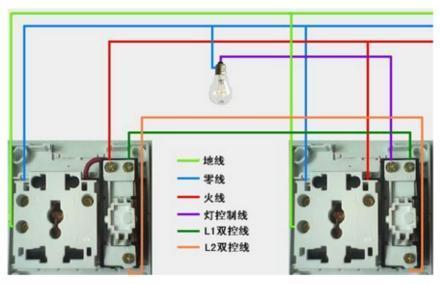

再来看看实物对照图，比较清晰明了！相信朋友们看了，可以快速掌握技巧！

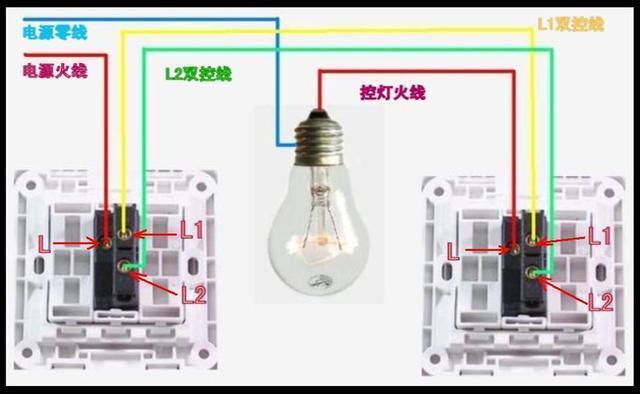

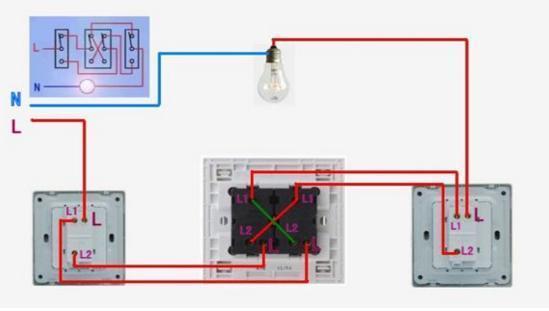

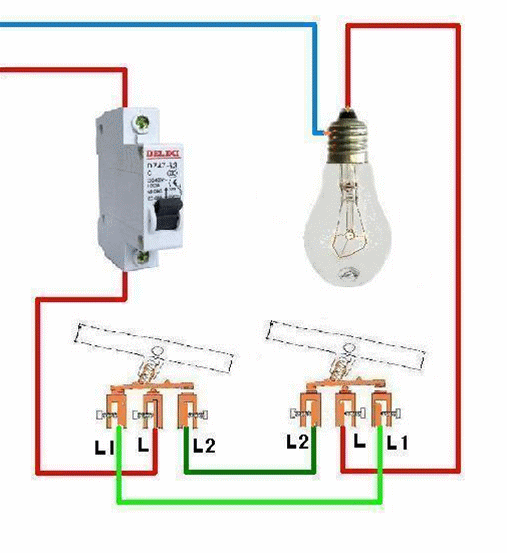

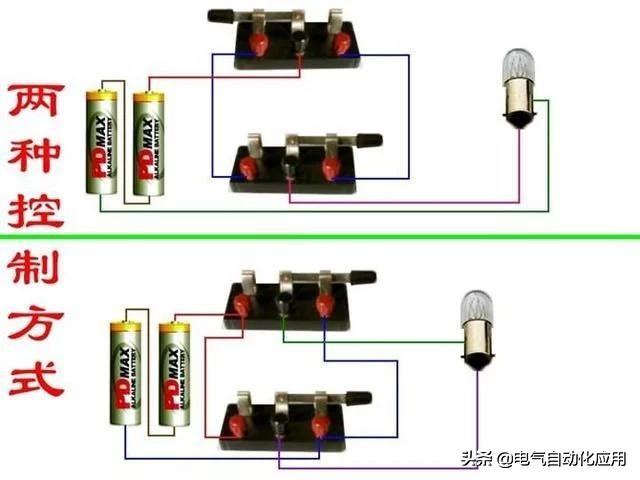

小技巧就是，两个开关的L1L2同名的连一起

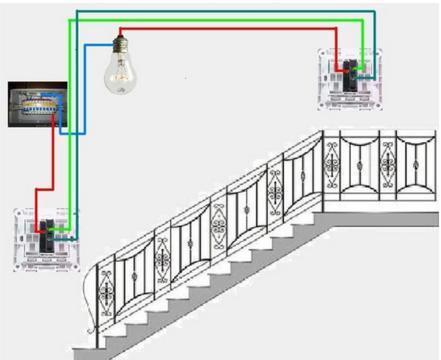

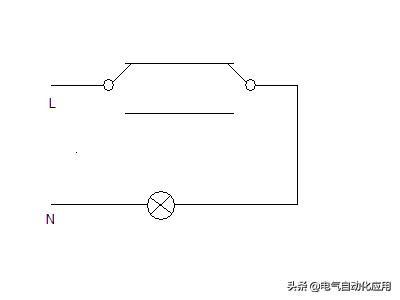

这种是楼梯双控的布局

这种双控带插座，大同小异

这个是开关的动态演示，便于理解

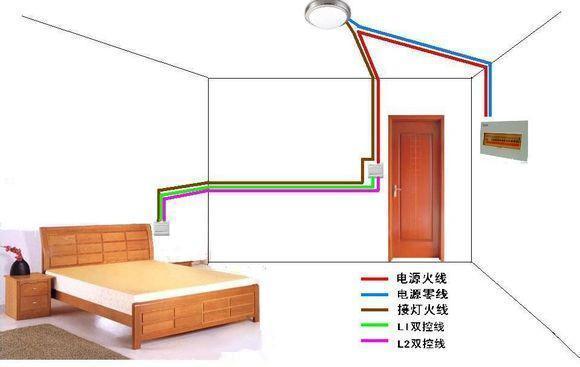

卧室双控的布线图

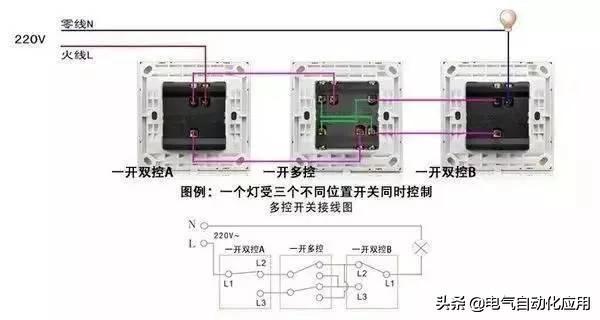

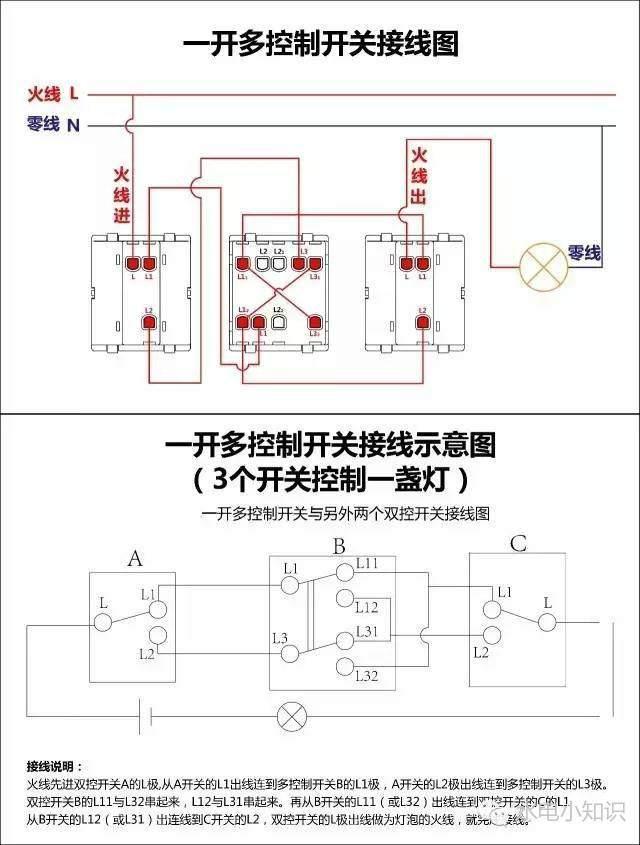

中间是个多控开关

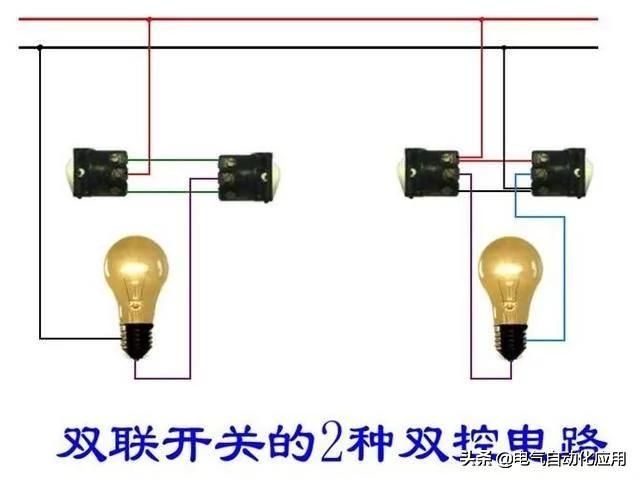

有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

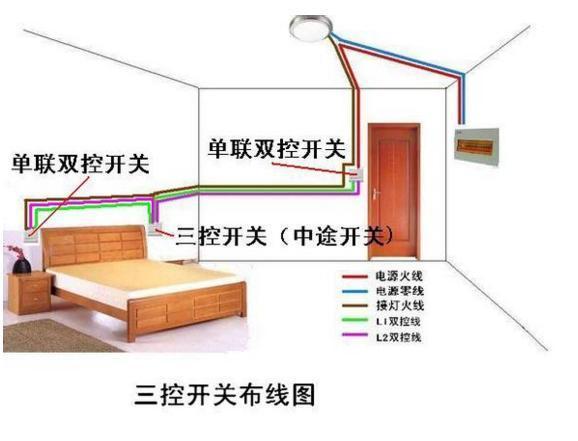

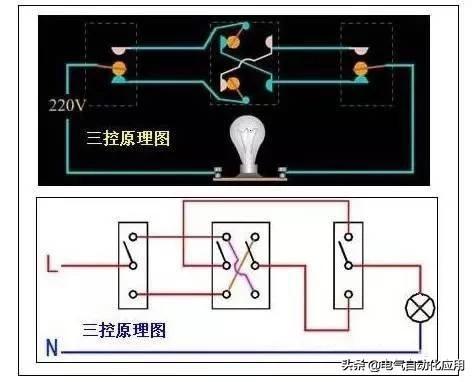

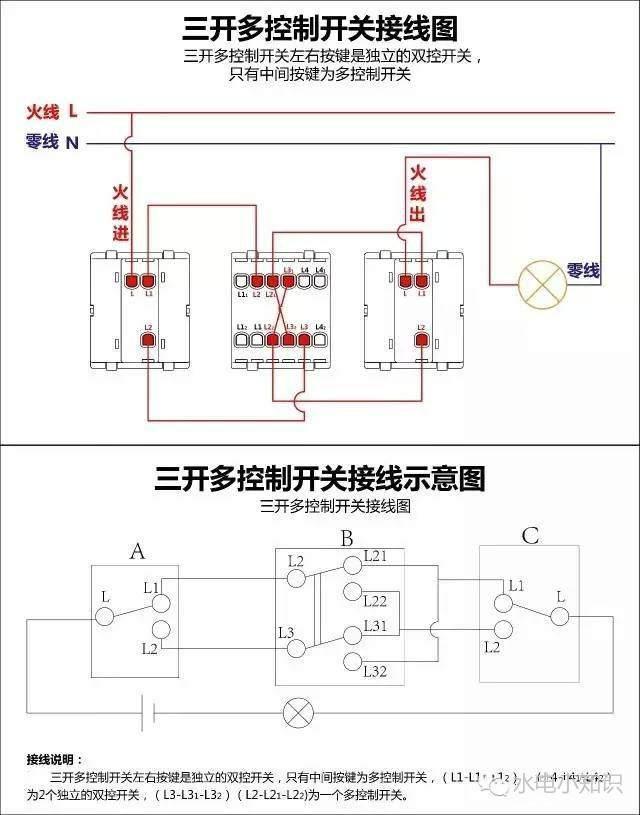

三控开关的布线

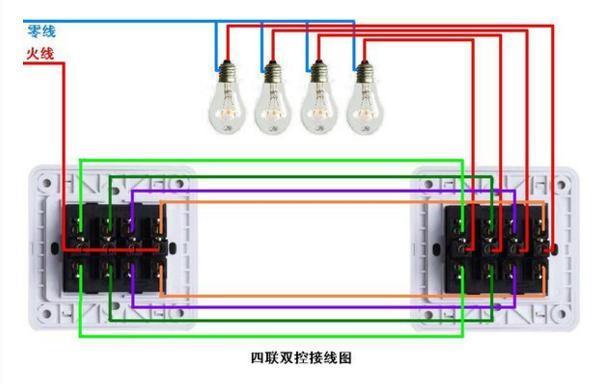

四联双控

这个稍微复杂一点

第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

以上是对所有开关接线的一个全面总结，朋友们可以收藏后，自己多看看多想想，请动手多练习，相信会很快掌握接线方法的！感谢收看！

史上最全开关接线，保存下来接线不求人！

导语：开关的词语解释为开启和关闭。它还是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件。最常见的开关是让人操作的机电设备，其中有一个或数个电子接点。接点的"闭合"(closed)表示电子接点导通，允许电流流过;开关的"开路"(open)表示电子接点不导通形成开路，不允许电流流过。

1、电灯单控接法及原理

电灯单控开关，不论是哪一种，均可看作是一个单刀单掷开关。

在电路图中，标识如下

所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。有的开关接线柱上标有L（有的品牌标的是COM）和L1。

接线时，L接进线，L1接出线（其实倒过来接也没事）。此时要特别注意，进线必须是火线。原理图

1、拉线开关

想当年我们家家户户都用这种开关，现如今这种开关已经慢慢被淘汰，甚至想买一个这种开关都要找好几家五金店。

接线时，两个接线柱，一个接火线，一个接电灯即可。

2、按键开关

单开单控开关

这个开关是目前最常用的，几乎每家在装修时都至少要买几个，它的接线柱在背面

同样的两个接线柱，不过这种开关的接线柱上就有了标识。图示品牌的标注为L和L1，其它品牌有的标注为COM和L1。接线方式如下

3、多开单控开关

此外，还有面板上有多个按键的开关，每个按键可以控制一个灯

虽然外表相同，但是背面的接线柱不一样。以三开为例，有的品牌，背面有6个接线柱，即每个按键对应两个接线柱

这样的开关，尽管接线柱排列不是很整齐，却也很好接。接线柱标识中，有字母A,B,C，即对应正面按键从右至左三个。接起线来可以把每两个接线柱看作一个单开单控开关接线。还有一种接线柱，是这样的

同样是三开单控，却只有四个接线柱。仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称为公共点），即进线端。这种开关在接线时，只需要接一个进线，而L1,L2,L3分别对应面板按键从右到左。接线方法如下

4、手捏开关

这种开关也属于电灯开关的一种。

这种开关常常作为台灯等灯具的延长线开关。往往用软线接，即下图这种二芯包套线

手捏开关的内部结构是这样的▼

完整接线如下▼

看完后，您是不是感觉开关接线并不难呢，在确保安全的情况下自己可以动手试试，切记在操作过程中一定要注意安全，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！！！

开关接线图

一开单控开关接线图

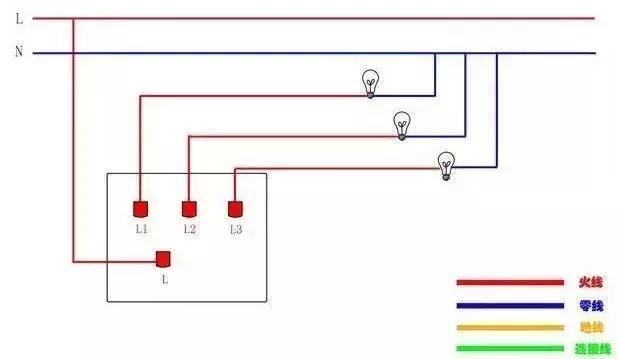

二三开连体单控开关接线图

四开连体单控开关接线图

二三开单控开关接线图

四开单控开关接线图

一开五孔单控插座接线图

一开五孔单控插座接线图

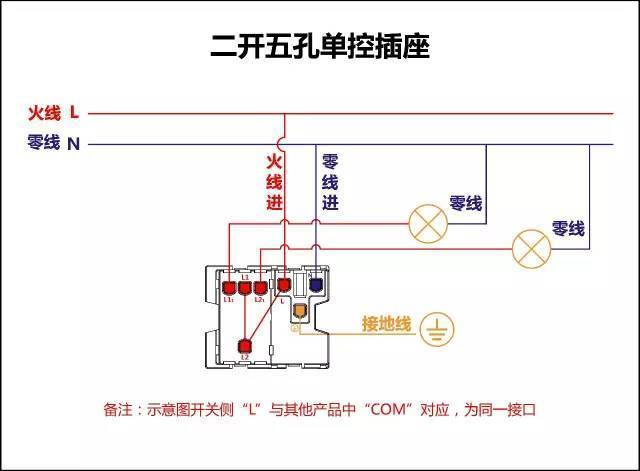

二开五孔单控插座接线图

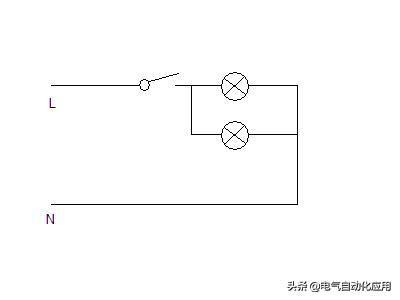

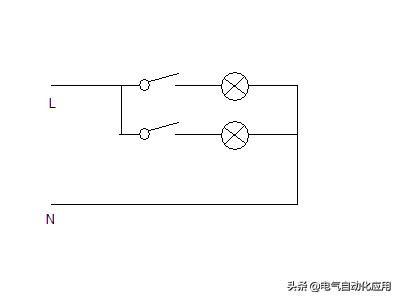

一开控双灯接线图：

双开控一灯接线图

三开控一灯接线图

双开控一灯接线图
