国内高频线缆设备已占据主流市场，专访东莞庆丰电工机械有限公司

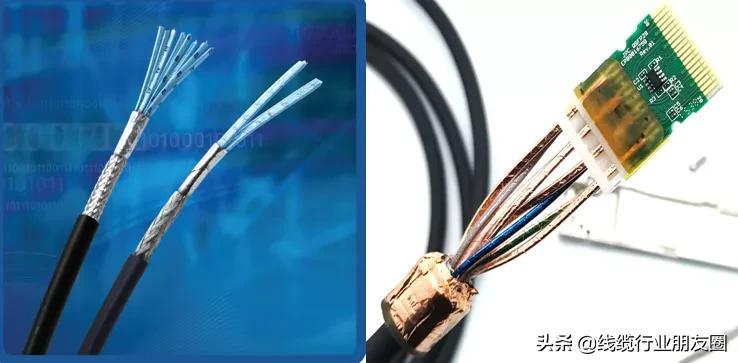

线缆行业随着5G大数据的发展，开始整体步入高频高速时代，随着最基础的USB都从1.0版本到4版本，并直接将频率带宽从12Mbps拉到40Gbps，更不说其他的如DP2.0的80Gbps,Thunderbolt4的40Gbps,服务器交换机大数据交换机方案QDD带宽更是直指未来的800Gbps，从最开始感叹于HDMI1.2版本的4.98Gbps的高频，到如今各种线缆高频参数的高要求，身边的各种线缆都开始要求高频高速传输，随之而来对线缆设备的稳定性要求也越来越高，土枪土炮时代已经过去，高频线对于线缆设备的要求确实相对过往的产品会更高，特别是押出工艺 ，平行对包带工艺 ，复合绞线工艺 等。

线缆行业开始整体步入高频高速时代

国内高速传输线缆设备概括

提到线缆设备，就像提到革命老区必须有井冈山一样，东莞虎门，线缆行业之乡，线缆设备厂商革命根据地，线缆的供应链大部分来自于台湾地区的技术基础，虎门的线缆供应链又大多来自于1988年张铭烈先生投资的泰兴电线厂(现万泰电线厂)，这是最早的东莞台商投资企业之一，也是虎门线缆的开始，从第一批从台湾步入内地的台资电线开始，技术传承就在虎门生根发芽，从开始的台资为主导的线缆设备厂商朝隆，以太龙，鼎顺，伟达隆设备，再到如今借助高频的发展，线缆设备的中流砥柱以然是台企技术改良加内资市场的发展，有市场竞争就有创新，各相关线缆设备工厂都逐渐发展出自己的优势产品，并形成自己的支柱品牌，今天我们提到的国内高速传输线缆设备制造领军企业之一-东莞市庆丰电工机械有限公司就是一家技术传承和创新为一体的新型线缆设备厂商，我们一起来看看。

押出工艺设备介绍

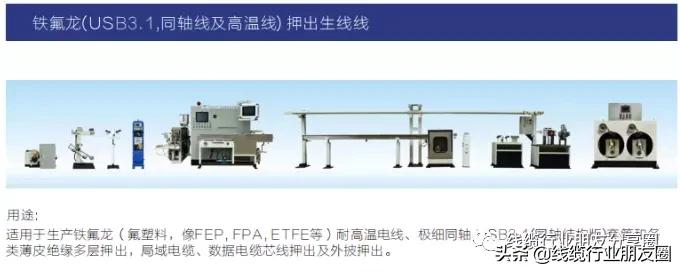

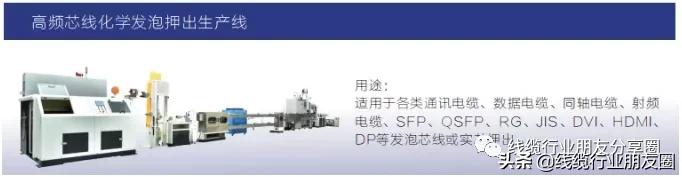

绝缘芯线是线缆生产的基础，芯线质量的好坏对后续工序有至关重要的影响。高速线缆绝缘芯线采用两种方式居多，第一种是物理发泡聚烯烃材料，皮-泡-皮结构绝缘，线材泡孔大小一致，分布均匀，具有较高的机械强度和绝缘附着力，在此过程中，要求生产设备具有在线监控及控制功能，确保芯线均一、稳定，控制的工艺参数包括芯线的直径、水中电容、同心度等；第二种是铁氟龙的氟塑料工艺，由于铁氟龙高温属于物理高性能保证的工艺，在生产过程中原材料都含有化学成分，温度控制对于内部分子结构或者融指有重要的指导意义，在生产过程中难免会出现异常现象。如果生产线的温度过高，不在工艺要求范围之内，无法及时的冷却加温，都会有残留的黑点或者其他异常现象发生，所以对设备的材料选择和可耐的温度等级都有重要的指导意义，东莞市庆丰电工机械有限公司同时具有两种线缆押出设备的设计和生产能力。

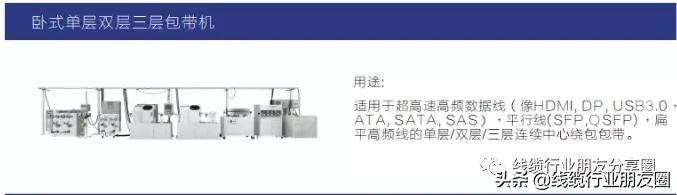

平行包带工艺设备介绍

平行对绕包是高频线缆里面非常重要的一个工序， 通过绕包机就是将 2 根绝缘芯线及地线集合在一起， 同时在外面包上一层铝箔拉和一层自粘聚酯带，用于屏蔽线对及稳定绕包芯线结构，此过程对线材性能有着重要影响，会直接影响高频的特性阻抗，SKEW,衰减等，高速线与其它线材在结构上有不同，因此线缆制造工序也不同，需小心处理，最终为避免破环芯线结构，引起成品裸线电性能不良，以下告诉你为何包带工序重要

1.高速线导体大部分采用的是单根镀银铜结构，相对弯折性比绞合导体差，弯曲后不易恢复，所以线材加工过程中，应尽量避免绝缘芯线扭转、弯折，导致导体有弯，影响性能，包带工序在铝箔包覆的过程中，需要尽量减少线缆的挤压和变形等至关重要，设备占据80%以上的高频不良的风险控制.

2.如上所述，高速线部分为物理发泡的结构，物理发泡最高的发泡度已经高达60%左右，至此绝缘的性能甚好，但是其机械性能渐失去，当绝缘受到挤压或拉伸时，易变形，会破坏泡层结构，因此包带加工过程中，应尽量避免绝缘芯线受到挤压或拉伸 ，以免电影响性能，包带设备占据此工序60%以上的高频不良的风险控制.

3.由于大部分高速线对为平行绕包结构，没有对绞节距，因此弯曲性能差，很容易长短线，因此包带加工过程中，应尽量避免绕包线对弯折，减少对绕包结构的破坏，尽量做到伏贴和保护绝缘芯线，包带设备占据此工序40%以上的高频不良的风险控制，东莞市庆丰电工机械有限公司包带设备的设计和生产能力行业领先，TE的主要平行包带设备供应商。

复合绞线工艺设备介绍

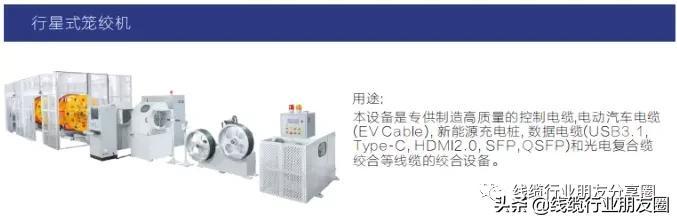

复合绞线成缆工序就是通过成缆机将绕包好的芯线集合在一起，同时在外面包上一层聚酯带和一层铝箔麦拉带， 用于屏蔽线对及稳定成缆芯线结构，成缆工序影响着电缆的整体性能， 因此在生产过程中需严格控制各绕包芯线的一致性，并对阻抗、延时差、衰减等电性能进行测试，以确保成缆包带线是符合要求的，东莞市庆丰电工机械有限公司设计的行星式笼绞机是专门改善包带一致性的设备，之前 经常有遇到很多工程师的反馈，在前工序电器特性都表现良好，但是一到汇总成缆工序性能就变差，其实就已经说明，成缆工序的重要性，一般为获得好的电气性能，成缆节距相对普通线材设计会比较大，间接也导致了线材弯曲性能变差，线材的弯曲半径变大就容易形成长短线的问题，SKEW肯定容易异常。

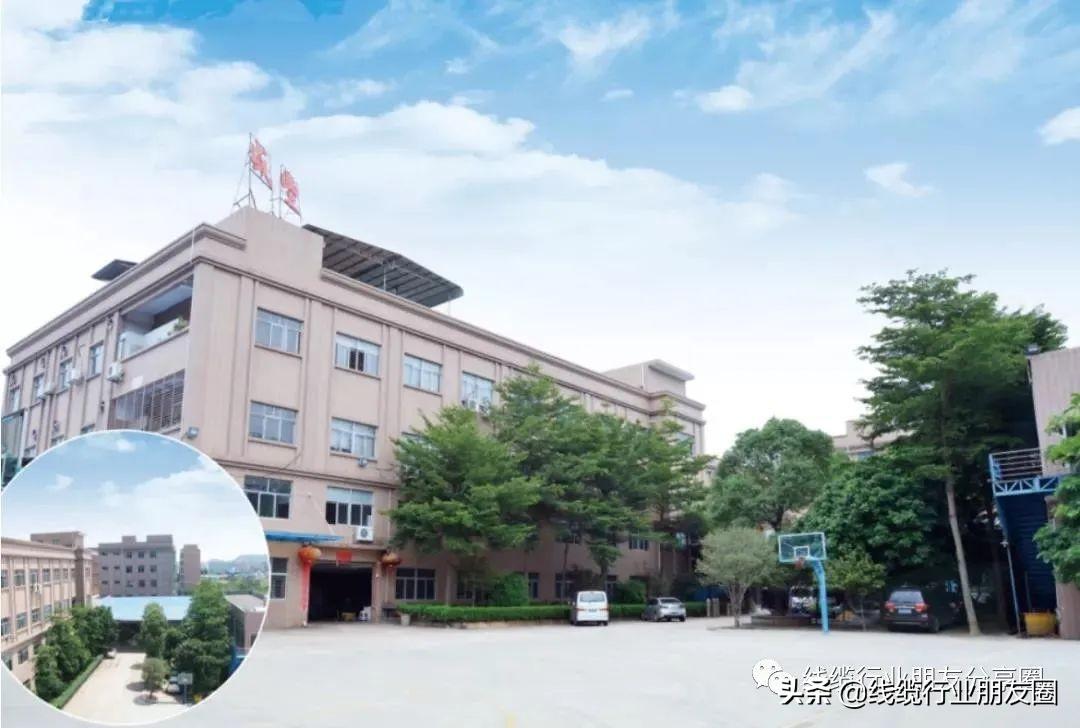

东莞庆丰电工设备有限公司介绍

东莞市庆丰电工机械有限公司拥有20年以上的制造经验和17年的出口历史，是国内高速传输线缆设备制造领军企业，国际一线高速线缆品牌主力供应商。到目前为止，产品销往全球超过30个国家。是中国制造网认证供应商，省“守合同重信用企业”、“东莞企业品牌故事大赛”银奖企业，公司的成长历程写进了东莞政府推出的企业故事杂志，公司拥有国家“ 高新技术企业”，“知识产权管理体系” 和ISO9001质量体系荣誉资质，还拥有2个美国发明和70多项国内专利，并荣获广东省专利示范企业称号。为了配合国家电线电缆的企业标准评估工作有据可依，根据2021年中国标准化研究院下达的标准研制计划，由东莞市电线电缆行业协会、中国技术经济学会联合组织，东莞市庆丰电工机械有限公司 、中国标准化研究院、广东省电线电缆行业协会共同起草了《“领跑者”标准评价要求 高速传输电线挤出机和笼绞设备》团体标准。东莞市庆丰电工机械有限公司也成功获得全国企业标准“领跑者”称号。

视频加载中...

作为专业的线缆设备制造商，其拥有国内国际两个销售团队，现有四家公司，自有厂房占地9000平方米，固定资产超过1500万元，90多位员工和20名技术人员，加工中心、CNC等30台套以上智能制造设备。“ 全自动张力笼绞线缆机”( 项目编号2014A010101039)通过了广东省科技厅的验收。

HE-WDL-1000A豪恩电池外部短路试验机、电池短路测试仪

短路试验机综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合≤5mΩ或80±20mΩ电阻范围，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。设备主要用于测试蓄电池在一定电阻短接的情况下是否会出现爆炸起火的现象，同时通过相关仪表显示其短接的最大电流。然而，随着电池使用量的激增，其安全性问题也日益凸显，尤其是电池在特定条件下可能发生的外部短路，不仅可能引发火灾甚至爆炸，还可能对人员安全及环境造成不可估量的损害。因此，电池外部短路试验机作为评估电池安全性能的重要工具，其研发与应用显得尤为重要。

一、电池外部短路试验机的设计原理 电池外部短路试验机，顾名思义，是专门用于模拟电池在外部短路条件下的工作状态的设备。其设计基于电池在短路时电流急剧增大、温度迅速升高的物理现象，通过精确控制短路条件，如短路电阻、持续时间等参数，来观察并记录电池的反应，包括电压变化、温度变化、是否有气体释放、是否发生热失控等，从而评估电池的安全性能。试验机的核心部件包括高精度电源、短路装置、数据采集系统以及安全防护装置。高精度电源用于提供稳定的电压或电流，确保试验条件的可重复性；短路装置则负责在指定时间内将电池的正负极直接相连，模拟外部短路情况；数据采集系统则实时记录电池在短路过程中的各项参数变化；而安全防护装置则是保障试验人员及设备安全的关键，能够在紧急情况下迅速切断电源并采取措施防止事态扩大。 二、试验流程与标准 电池外部短路试验的流程通常包括以下几个步骤：首先，根据待测电池的类型、规格及试验要求，设定合适的短路条件；其次，将电池安装于试验机中，并确保所有连接牢固可靠；然后，启动试验机，开始短路试验；在试验过程中，数据采集系统将持续记录电池的各项参数变化，并实时显示于控制界面上；最后，当达到预定的试验时间或电池出现特定反应（如热失控）时，试验机将自动或手动停止试验，并保存试验数据以供后续分析。关于试验标准，国际上已有多项针对电池安全性能的测试标准，如联合国《关于危险货物运输的建议书 试验和标准手册》（UN 38.3）、国际电工委员会（IEC）的62133标准以及美国UL 1642标准等。这些标准均对电池外部短路试验的条件、方法、评估指标等做出了详细规定，为电池制造商、检测机构及用户提供了统一的参考依据。 三、试验结果的分析与应用 电池外部短路试验的结果对于评估电池的安全性能具有重要意义。通过分析试验数据，可以了解电池在短路条件下的电压变化、温度变化、热失控阈值等关键参数，进而判断电池的安全性能是否满足相关标准要求。对于未通过试验的电池，制造商需根据试验结果进行改进，以提升电池的安全性能；而对于已通过试验的电池，其安全性能得到了验证，可放心应用于各类产品中。此外，电池外部短路试验机还可用于电池材料的研发、电池设计的优化以及电池安全性能的持续改进等方面。通过不断试验与改进，可以推动电池技术的进步，提高电池的安全性能，为人们的生产生活提供更加安全可靠的能源保障。四、技术参数 设备型号： HE-WDL-1000A、 HE-WDL-5000A

短路最大电流： 1000A、 5000A

电压： 0-100V

冲击电压： AC 1kv/1.2-50μs（峰值）1min

直流响应时间： ≤5μs

控制方式： PLC 触摸屏控制（带遥控器）

装置内阻（选择）： 80±20mΩ或≤5mΩ

电流测试夹具： 1套

选购功能： 电压、电流、温度采集系统

温控防护箱技术参数：

内箱尺寸： 500×500×500（mm）、 800×800×800（mm）

使用电源： AC 单相 三相220V 50/60HZ、 AC 三相 五线 380V 50/60HZ

操作面板： 控制面板位于机台上方

温度控制器： 台湾台松仪表，单点式控温，PID可自动演算，PV/SV同时显示，按键设定

定时功能： 1-9999时、分、秒可选，温到计时，时间到停止加热功能

温度范围： RT+15℃～150℃（可调），可定制

控制精度： ±0.5℃

温度偏差： ±2℃（恒定空载时）

开门方式： 单门由右至左开启，门上带可视窗

内箱材质： SUS304#不锈钢

外箱材质： 冷轧钢板高温烤漆处理

隔层： 内分二层，配网板二块

测试孔： 孔径50mm

安全防护： 泄压门、防爆链条、排烟口、视窗防护网

保护系统： 超温保护、接地保护、快速保险、过载保护、断路开关等
