上海羊羽卓进出口贸易有限公司值得收藏的上百张电工常用电路图（流量党勿进,全是高清大图）
上百种电路图，接线不求人，记得收藏……
一、日光灯类
二、断路器、接触器控制回路

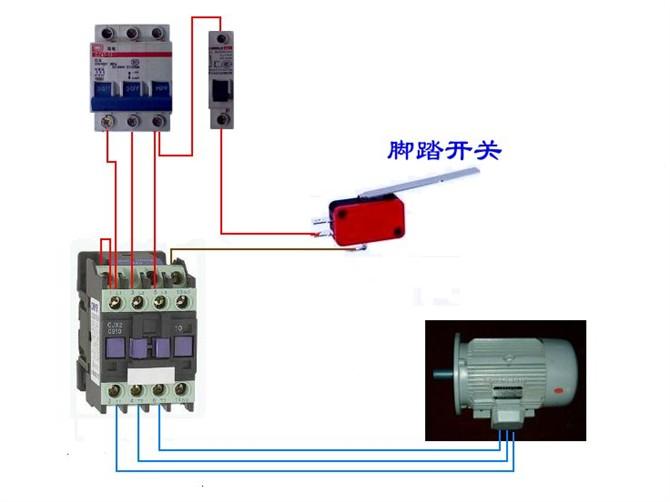

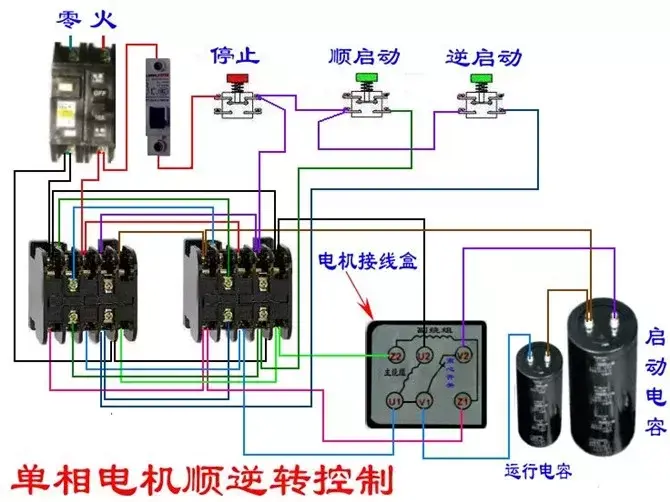

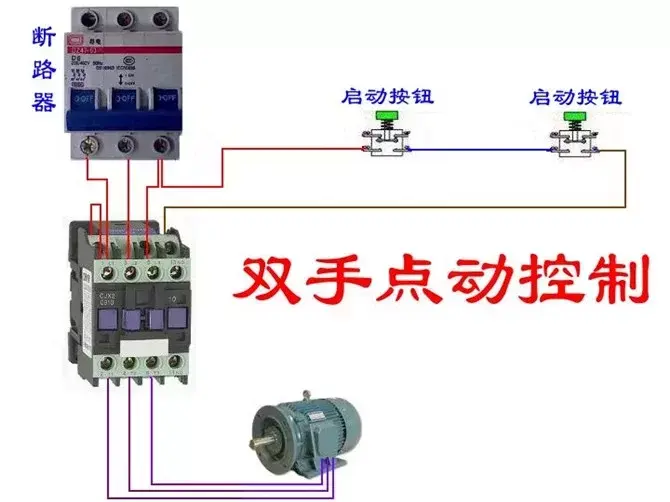

三、电动机

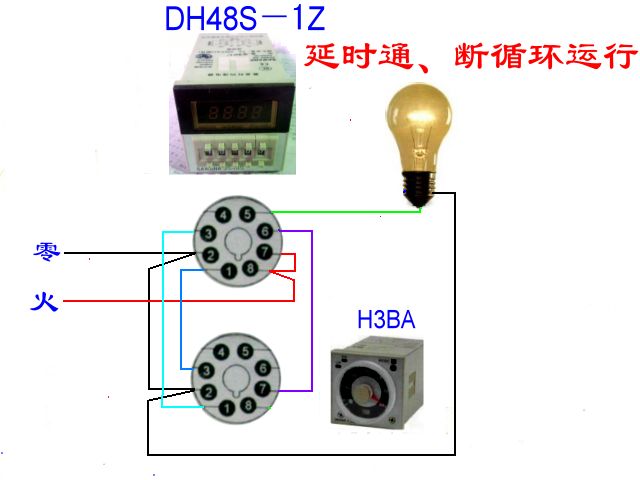

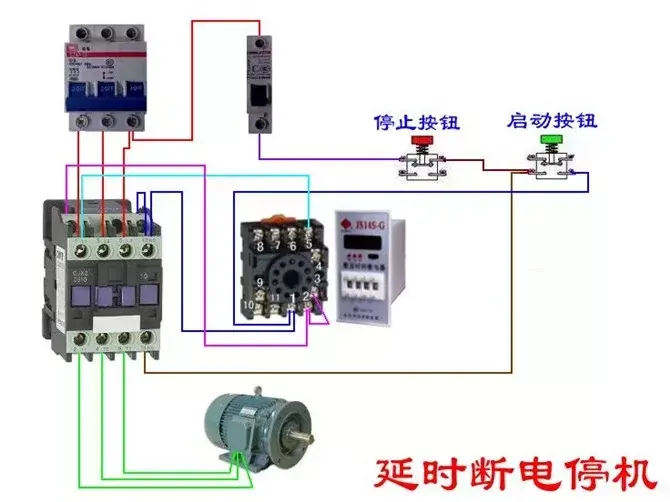

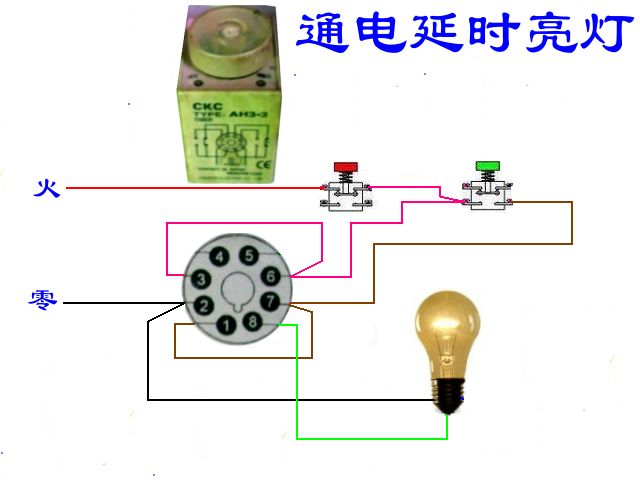

延时
四：热电偶

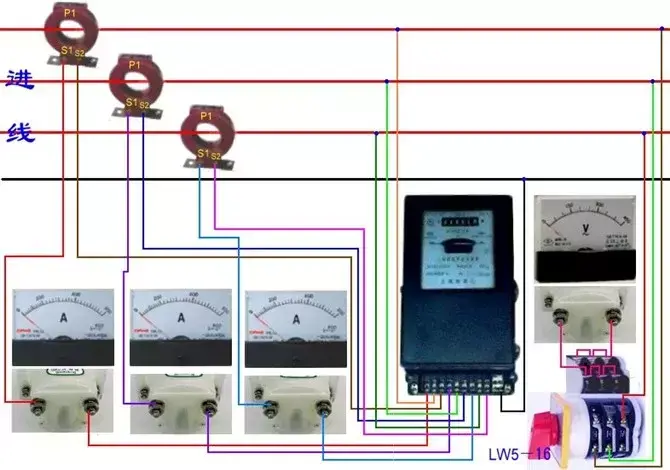

五、电能表
六、其他
105张电工实物接线图，为初学电路的朋友打开一扇门
有照明电路、电子电路、各类电气控制还有电表的各种接线，都是高清的实物接线图。只要认识这些电气元件，了解电气的结构，就可以仿照实物图练习实物接线，为初学电路的朋友打开一扇门。

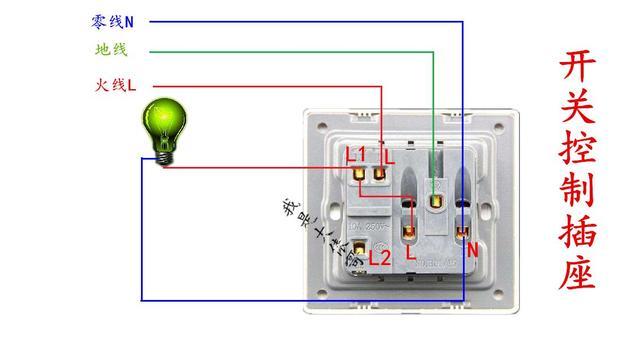

一、照明电路：
二、电气控制电路：
自锁电路

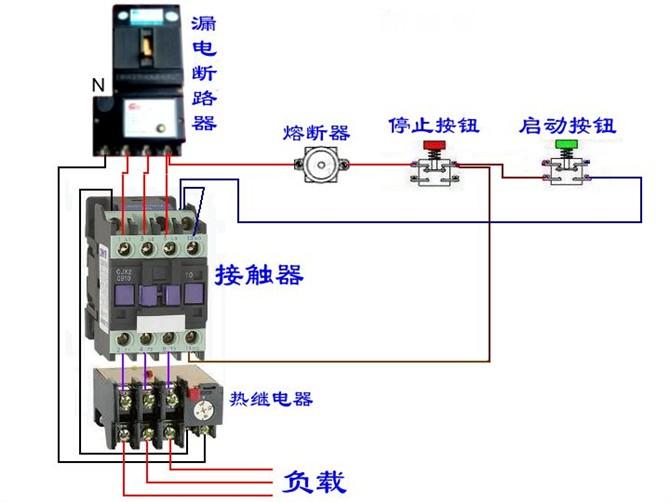

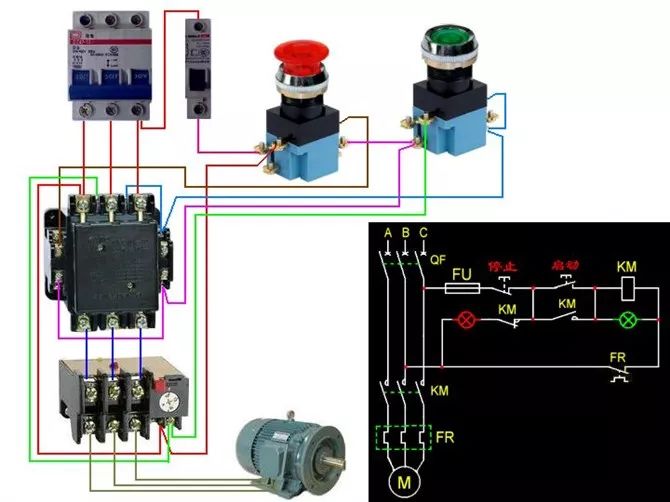

带过载保护的自锁电路
三、电气控制电路：

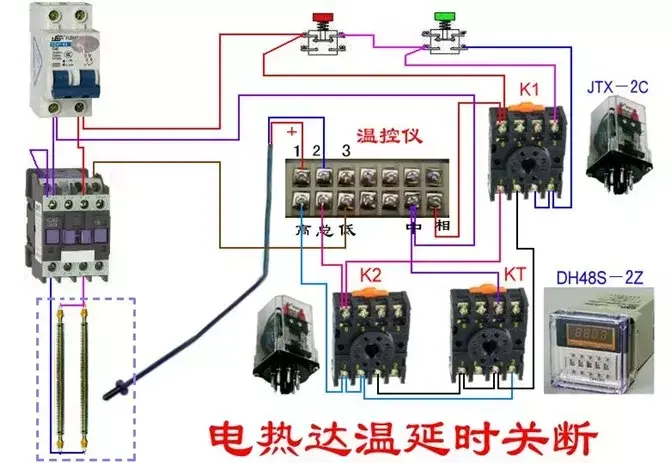

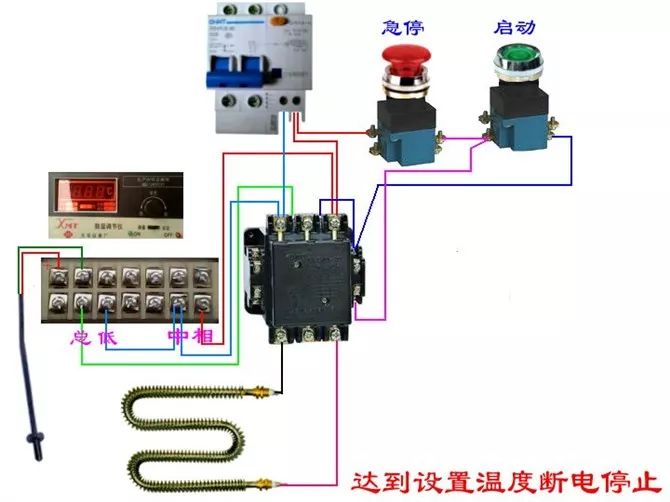

四：温控仪的接线：
五、各类电表的实物接线：

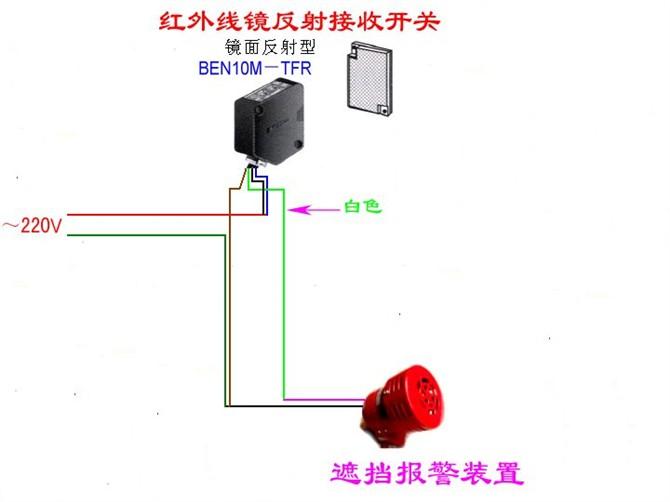

六、其他电路：
（部分图片采集自网络，如有侵权，请联系删除！）
网络采集的一些电工电路，都是一些基础电路，如果手头有这些电气，可以直接照图练手，如有疑问，欢迎底部留言讨论。
