pvc电线管尺寸规格介绍及安装知识攻略大全

pvc电线管 是装修中常用到的一种电线保护材料，很多人在购买这款材料时都不清楚它的尺寸规格是多少，最后导致买回来的型号与家里电线不匹配。下面，装修网就来给大家详解pvc电线管尺寸 规格及安装知识。

一、什么是pvc电线管?

pvc电线管(Upvc电线管)硬聚氯乙烯管,是由聚氯乙烯树脂与稳定剂、润滑剂等后用热压法挤压成型,是早得到开发应用的铝塑管材。

铝塑电线管是市面上较为流行的一种管材,市场比较有名的有日丰和金德,由于其质轻、耐用而且施工方便,其可弯曲性更适合在家装中使用。

买个PVC变四分内丝的管箍,再买个铝塑变4分外丝的直变,就可以了。到门市他们会看懂的,告诉他们PVC需要和铝塑电线管连接的。

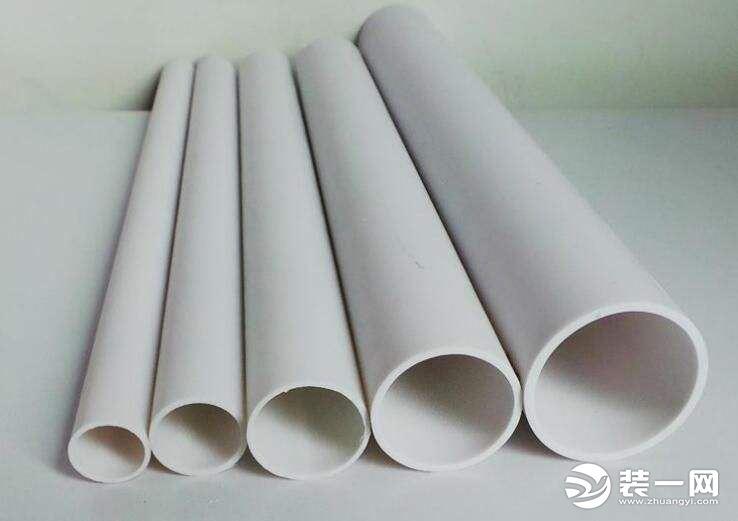

二、尺寸规格

1、按PVC电线品种分为硬质管、半硬质管和波纹管;按电线特性分为轻型、中型、重型、超重型;

2、按电线温度等级分为25型、05型、90/-25型等。

3、pvc电线管公称外径规格，分别为：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。其中，pvc电线管规格为Φ16和Φ20，一般用于室内照明线路;pvc电线管外径规格为Φ25，常用于插座或是室内主线管;pvc电线管外径规格为Φ32常用于进户线的线管，也用于弱电线管;pvc电线管外径规格为Φ50、Φ63、Φ75的常用于电盘至户内的线管。

三、安装方法

1. 如果是穿那种有转弯或是整条穿线线路比较长的话，需要在里面加一些滑石粉，这样会方便后期维修的抽线维修。但如果量少的话可能会有松动的情况，这时候就需要把电线前段的绝缘层削掉一点，然后再把线芯固定在盘圈里就好了。

2. 切记不同电压、不同回路的电线是不能穿到同一根管里的。但如果是好几个照明回路的线或者是相互之间不会产生干扰的回路就是可以的，但也要注意不能多穿。

3. 穿线结束之后要记得剪段导线，如果接的位置是接线盒、开关、插座等地方的话就需要预留大概15CM的长度，配电箱里需要预留二分之一配电箱周长的长度，而出门外的则需要预留1.5m的长度。

以上就是小编总结的pvc电线管尺寸 规格及安装知识，看完这篇文章你们知道如何购买pvc电线管了吗?另，文中所说尺寸数据仅供参考，具体尺寸请以实际购买为准。

弱电常用的保护线管型号及规格有哪些，详细讲解，工程初学都必看

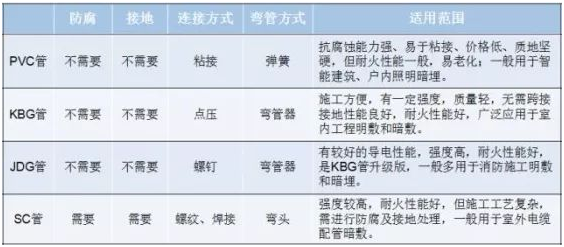

在弱电施工过程中，会出现很多种保护用管，用于保护弱电线缆。电线导管是为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，下面看看常用的四种电线导管类型：

①硬化聚氯乙烯管（PVC管）

②扣压式薄壁钢管（KBG管）

③紧定式薄壁钢管（JDG管）

④焊接钢管（SC管）

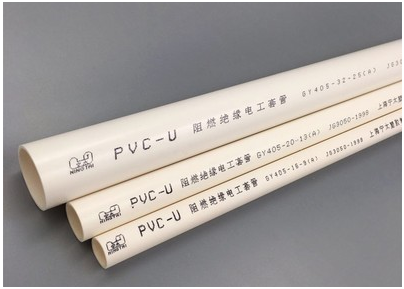

（1）PVC管材质要求

管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。

所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。

阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。暗敷设如设计无要求均应使用中型以上导管。

PVC管分为A管和B管，国标管叫做A管，企标管叫做B管， A管和B管的壁厚不一样，国标管壁厚3mm，可到了企标管就只有2.8mm了。

PVC管规格大小：

1、pvc管常常被用作穿线管，管材的韧性好，常见尺寸有16mm，20mm，25mm，30mm，40mm，50mm。

2、pvc管也常作为水管使用，可用在家庭使用，也可以用在商业场所或工业领域。送水管使用的是硬pvc管，它的强度好，抗老化性强，使用寿命长，它的直径比穿线管大一些，有20mm，40mm，50mm，90mm，110mm，200mm等。

3、pvc管还有一种是排水管，排水管的pvc管性能要求最高，不仅硬度要好，而且抗老化性要求也很高。排水管的直径也是所有pvc管中最大的，家庭中一般使用160mm以下的就可以，工业场所的排水管有200mm，250mm，400mm，500mm等尺寸。

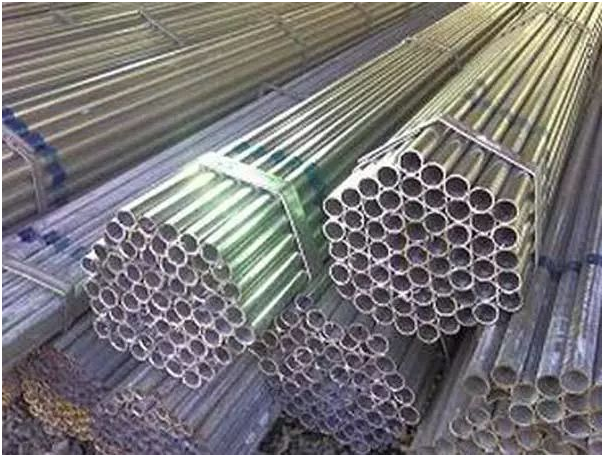

（2）KBG管材质要求

导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等。

线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。

管材壁厚、内外直径应均匀。

JDG管六种规格： 16mm、20mm、25mm、32mm、40mm、50mm

JDG管壁厚有：1.0mm、1.1mm、1.2mm、1.5mm、1.6mm，jdg管规格有16、20、25、32、40、50，16国标厚度为1.2mm厚，20-50国标厚度为1.6mm厚，每个规格对应很多种厚度的。

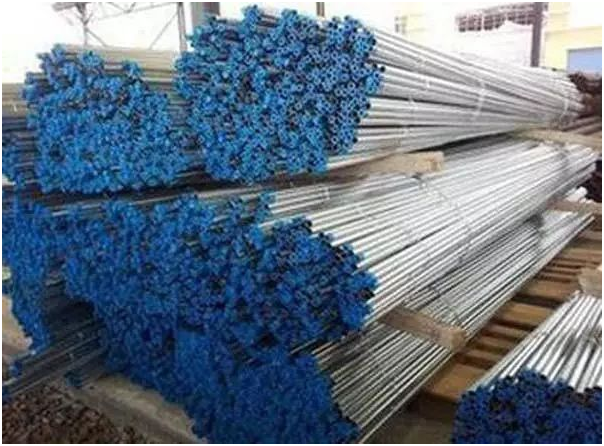

（3）JDG管材质要求

型号规格符合设计要求管材表面有明显不脱落的产品标识。

金属内外壁镀层均匀完好无剥落、锈蚀等现象。

管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。

管材连接套管及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整齐光滑配合良好。

管材壁厚、内外直径应均匀。

KBG管规格有16mm、20mm、25mm、32mm、40mm、50mm;

JDG管壁厚有：1.0mm、1.1mm、1.2mm、1.5mm、1.6mm..

kbg管常用规格适合那种厚度：

Ф16mm厚度通常是：1.0mm

Ф20mm厚度通常是：1.0mm

Ф25mm厚度通常是：1.2mm

Ф32mm厚度通常是：1.2mm

Ф40mm厚度通常是：1.2mm

Ф50mm厚度通常是：1.2mm

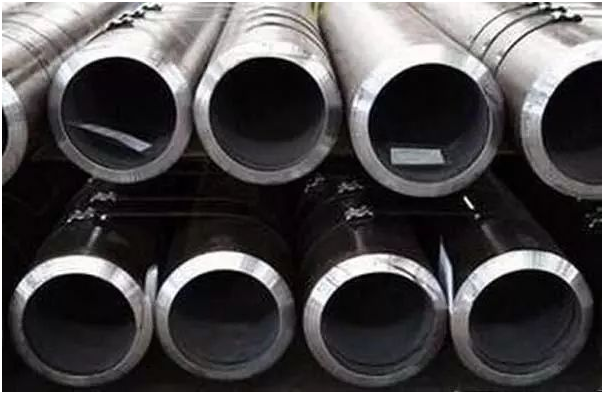

（4）SC管材质要求

钢导管无压扁，内壁光滑。

焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

导管无严重锈蚀。

锁紧螺母外形完好无损，丝扣清晰，无翘曲变形。

导管的管径、壁厚及均匀度。

SC管规格尺寸

电线管为镀锌钢导管，ＫＢＧ管为套接扣压式镀锌钢导管，ＪＤＧ为套接紧定式镀锌钢导管，现在最常用的应为ＪＤＧ管．

JDG 管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

KBG 为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

JDG 为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。

KGB 管壁厚与JDG 有很大区别

JDG 除了16 的管壁厚为1.2 以外，其余全部为1.6。KBG 管壁厚和管大小有关。大于16 的也有1.2 的，更有的1.0 的也有，KBG 管是SC 管的更新换代产品 所以只需要考虑PVC 管和KBG 管 很多情况下两者都可以用 但是做人防和消防的配电、弱电管线用KBG 管 特别出入人防防护区的KBG 管要求壁厚不小于2.5mm SC 为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC 是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm ，SC 是厚壁镀锌钢管，用于地下室电气敷管 TC 是电工管，用于地上电气敷管 以上两种管在混凝土暗敷时均不用做内防腐 kbg 套接扣压式电冷镀锌钢 导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面 镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全 快速 。

特点以薄代厚重量轻，有效降低工程造价，搬运方便,内 焊缝光滑,防火、防触电能力好，屏蔽性能和抗干扰性能好，可用于 通讯、控制、网络综合布线穿管，产品分kbg 镀锌白管和kbg镀锌彩管。

JDG 管和SC 管有区别

JDG 是套接紧定式钢导管，套接紧定式镀锌钢导管（JDG 导管）是取代PVC 管和SC 管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG 管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC 管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。

在弱电智能化工程中，这些材料使用频率非常高，也是弱电施工前重要的工作，管的好坏直接关系到后期的返修率，保护管一定选用正规国标货，不要选用小于国标的。
