电工知识：常见的5种电气元件图解，附电气符号和图形符号

有很多朋友初学电工，不知道该从什么地方入手，今天我们就来认识一些常见的电气元件，了解了它们的性能和符号，才能更好的学习实物接线。

一，接触器

接触器是最常见的电气元件，常用来控制电机。

接触器

这款接触器的型号是 CJX2-2510

C交流，J交流接触器，X2是设计序号，25表示额定电流为25a，1表示有一个常开辅助触点，0 表示有0个常闭辅助触点。

标注NO的位置对应常开触点，标注NC的位置对应常闭触点，这个接触器上面卡了一个辅助触头，增加了2组常开2组常闭点。

符号

接触器有交流也有直流，使用的时候一定要注意区分。大多接触器上都有2个A2触点，这两个触点内部是连到一起的。

二，继电器

常见的继电器：热过载继电器，中间继电器，时间继电器

热过载继电器

符号

热过载继电器主要是用来保护电机，使用的时候需要把常闭点串到接触器的线圈上，当电机电流达到继电器的整定值时，热继电器就会断电。

时间继电器

符号

时间继电器也有很多种，注意区分它的动作触点，有的动作触点有延时功能，有的只是瞬时动作触点。还有就是它的图形符号，区分是通电延时还是断电延时。

2种情况一定要区分开

中间继电器

符号

中间继电器的图形符号和接触器的类似，文字符号是KA。线圈也分交流和直流，使用的时候注意区分。

三，断路器

断路器

常见的断路器：空气开关和漏保

比如这款断路器的型号DZ47-63 C10

47是设计序号，63是壳架等级电流，也是它能承受的最大电流值。C10表示额定电流，也就是我们说的保护电流，达到这个电流值，断路器就会跳闸。

四，开关

按钮开关

按钮开关的种类很多，常见的有档位开关，带指示灯的开关，自复位开关，急停开关等等。这些开关底部都是有两组开关，一组常开一组常闭，按需要接线即可。行程开关的原理也一样，接法类似。

符号

五，熔断器

熔断器

符号

以上是常见的几款电气元件，熟悉以后可以找一些简单的电路图，学习实物接线，另附一个手动星三角电路图，有兴趣的朋友可以试着接一下

星三角

谢谢支持，喜欢的可以关注我

​

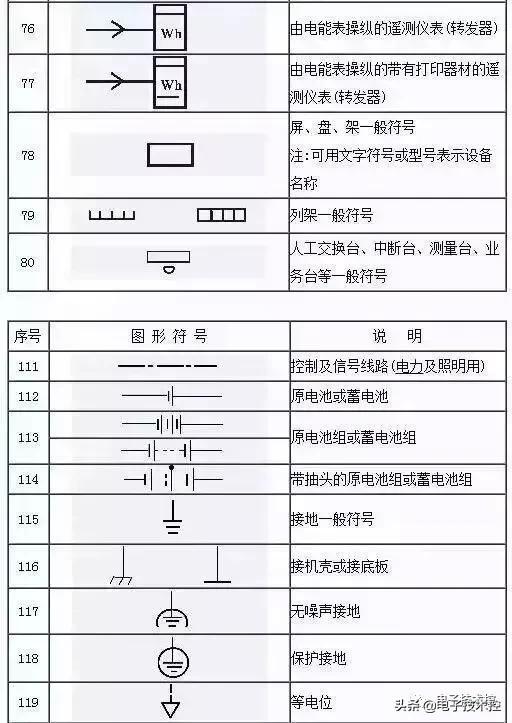

电工153项图形符号与说明汇总表

需要查看和收藏更多相关图形符号，看到文末！

如需进技术交流群，后台回复 进群

常见的电气元件符（其中包括高压:避雷器、熔断器、断路器(跌落式熔断器)、电力变压器、电流互感器、电压互感器）电气符号和图形符号。很多朋友都是电工初学者，不知道从何下手。理解电气电路图，首先要建立图形符号与电气设备或元件的对应关系，明确文字标记的含义，从而理解电路图所表达的功能、连接和工作流程。
