上海羊羽卓进出口贸易有限公司22个常用电气原理图和实物接线图，都看懂的可以直接考中级电工了
电气原理图对于电工作业而言至关重要，熟练的掌握和读懂电气原理图以及对实物进行接线是每一个电力作业人员的基本要求，在工作中我们经常都会接触到一些基础的经典的电路，虽然现在有些过时但是几乎都是经典，今天我们就重点来看几个经典的电路，能够全部看懂的，几乎都在电工中级工水平了
电工电路实物接线图，36张高清彩图，为初学者打开一扇门

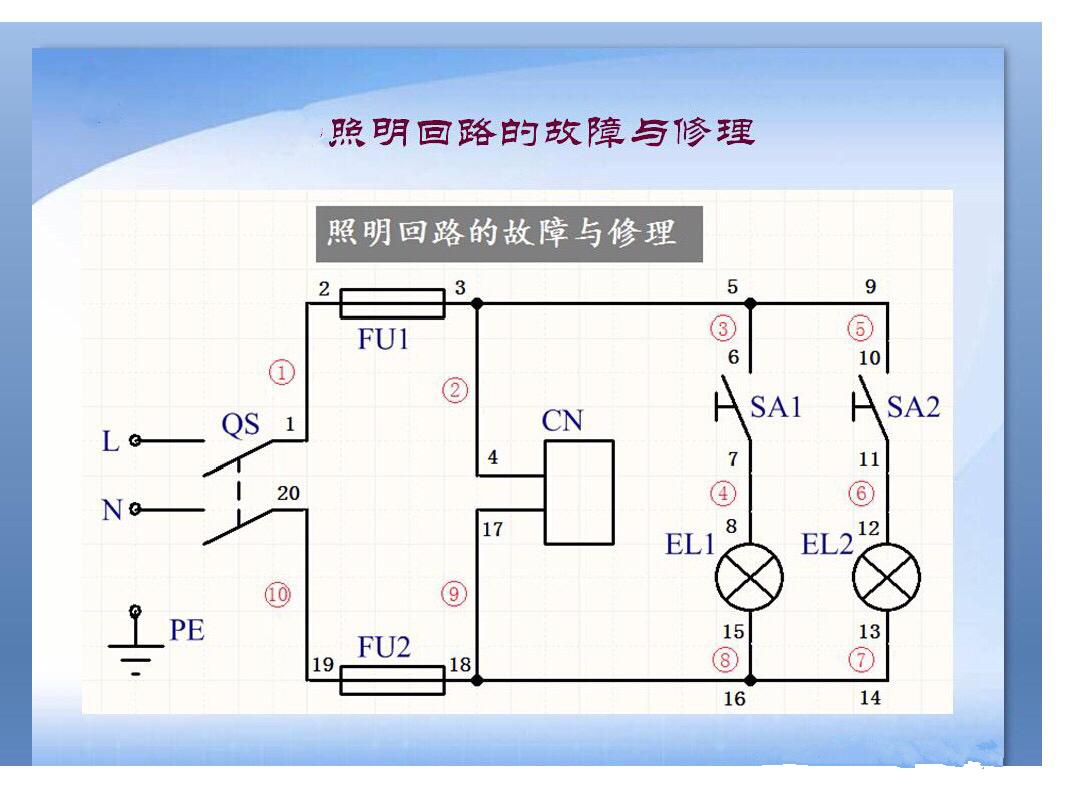

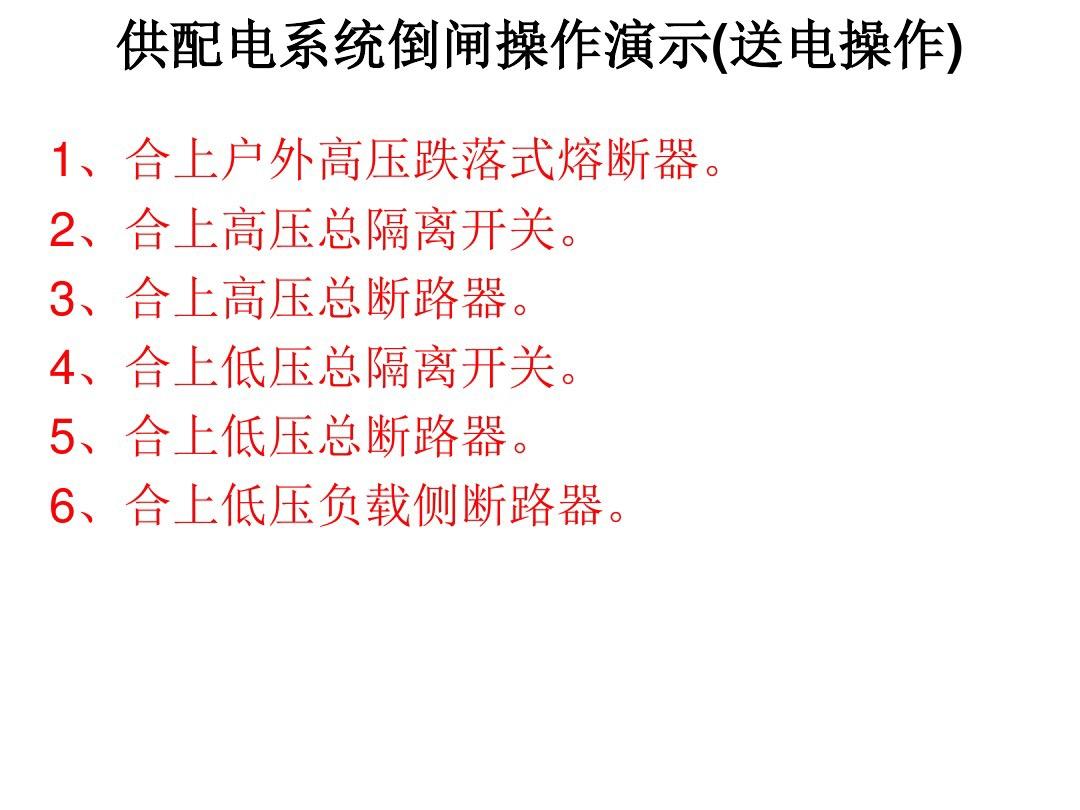

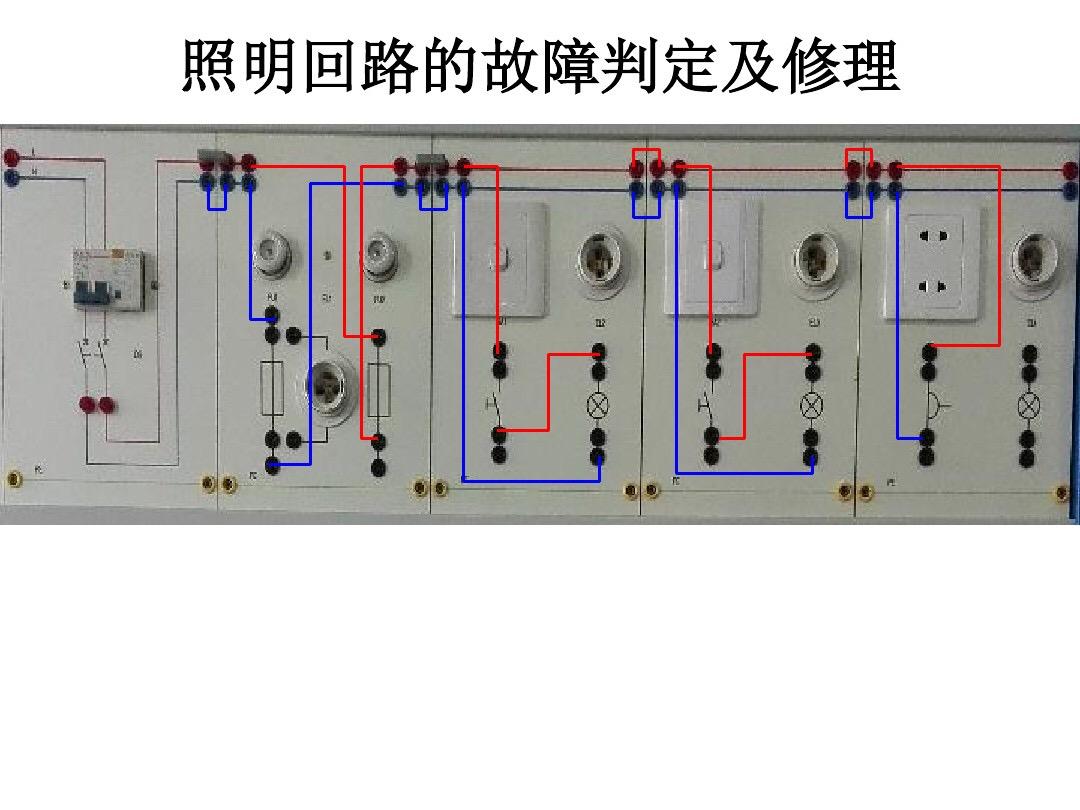

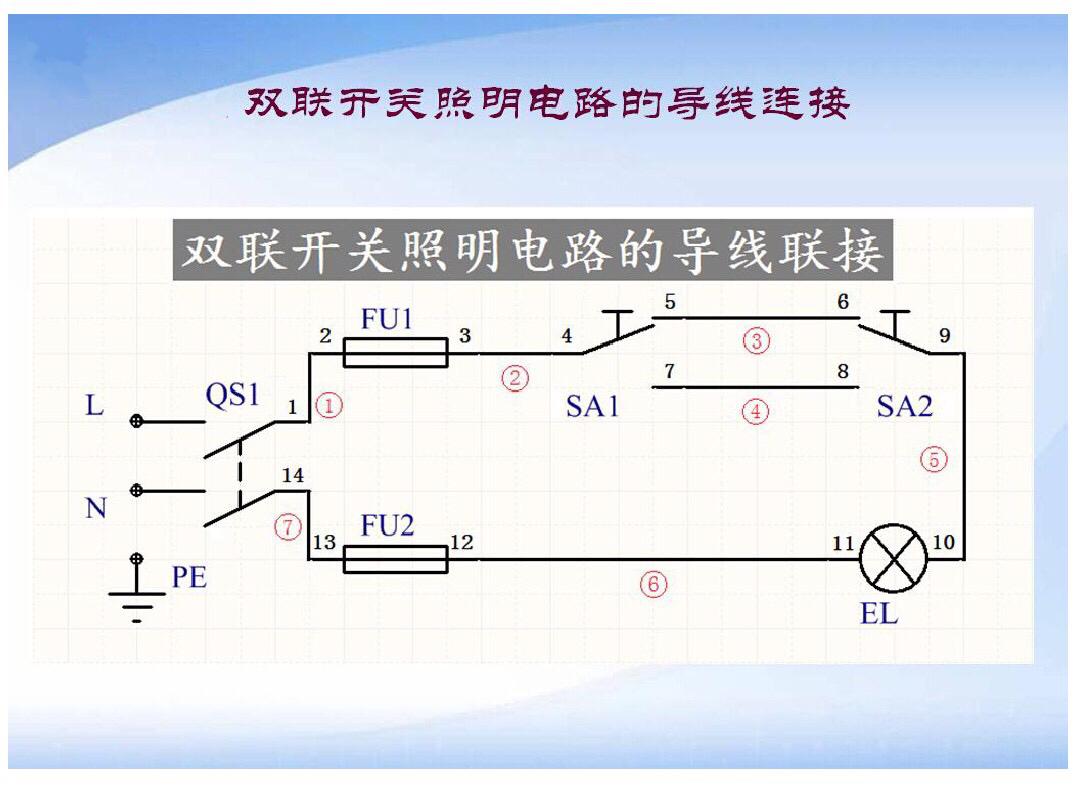

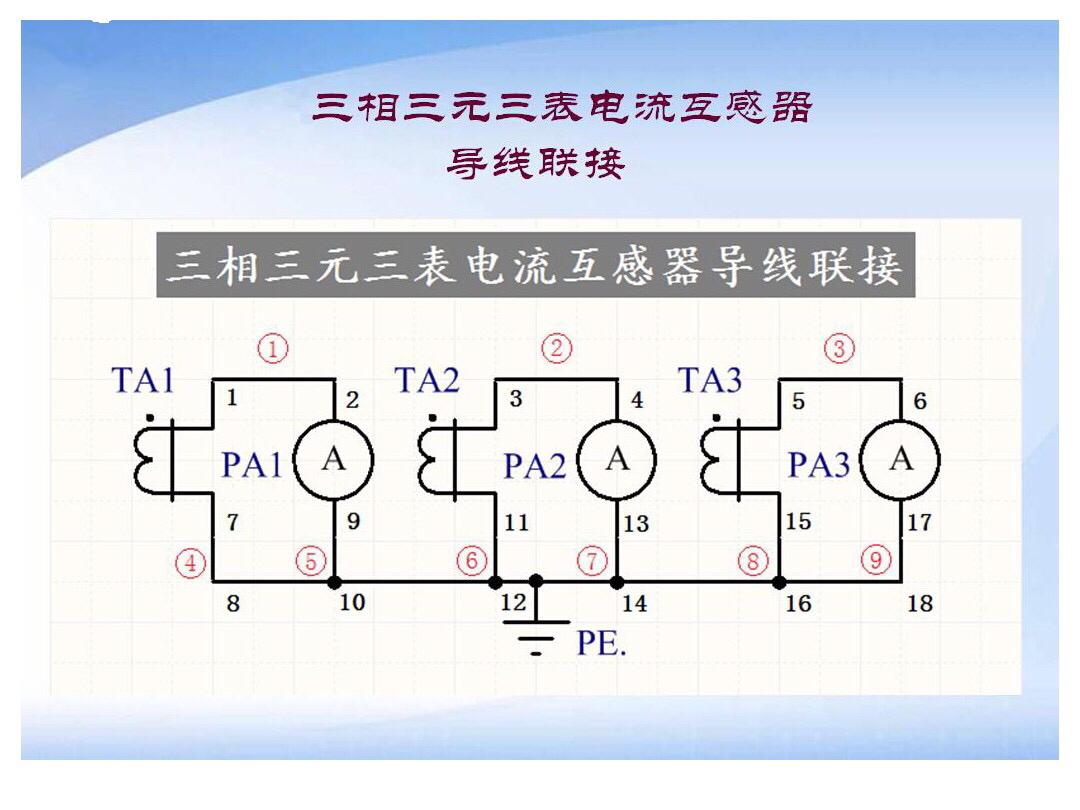

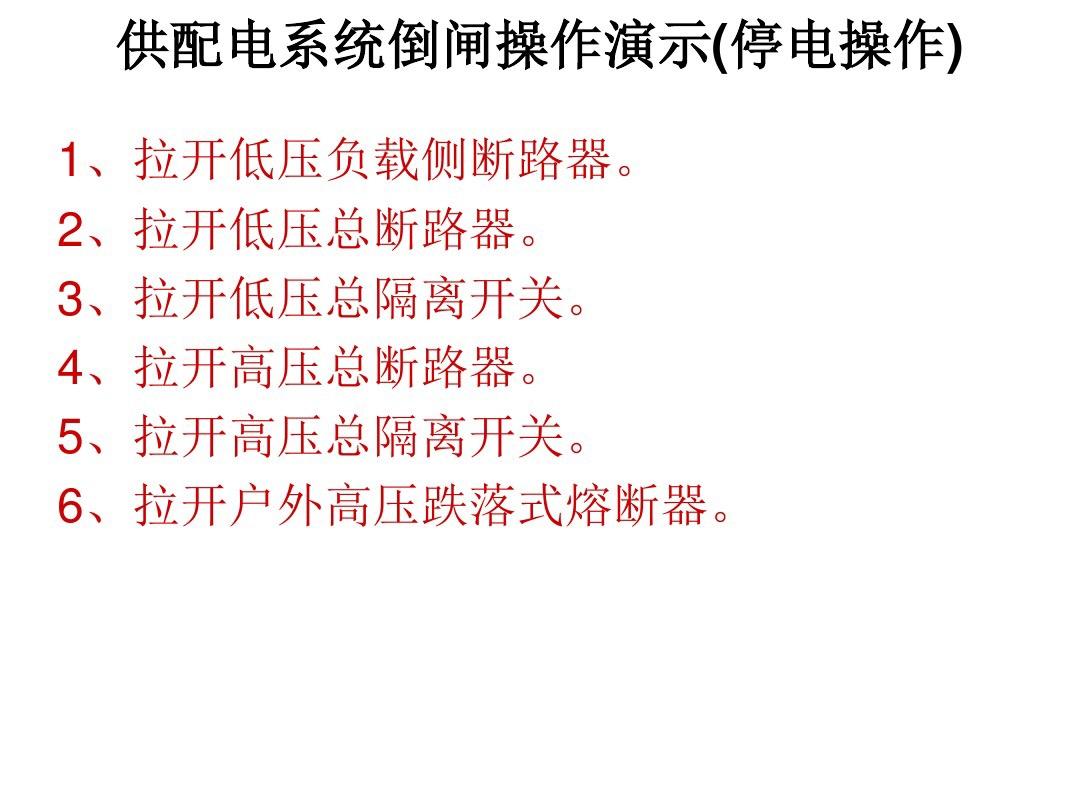

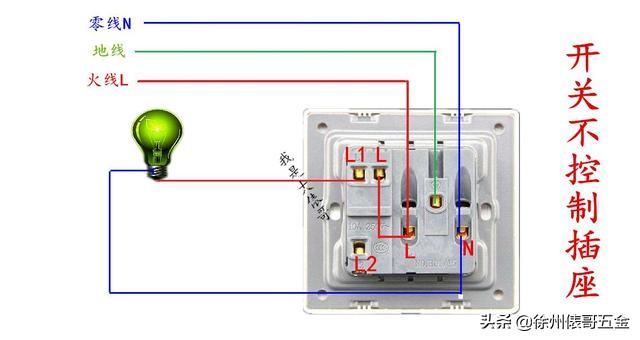

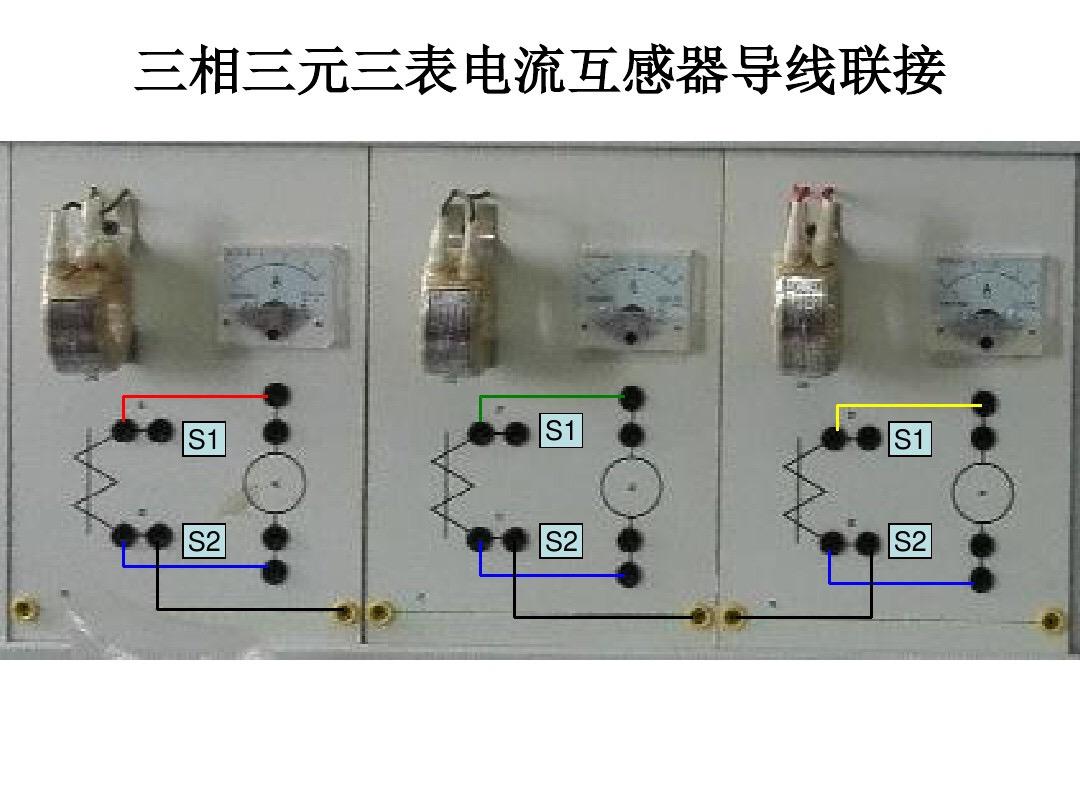

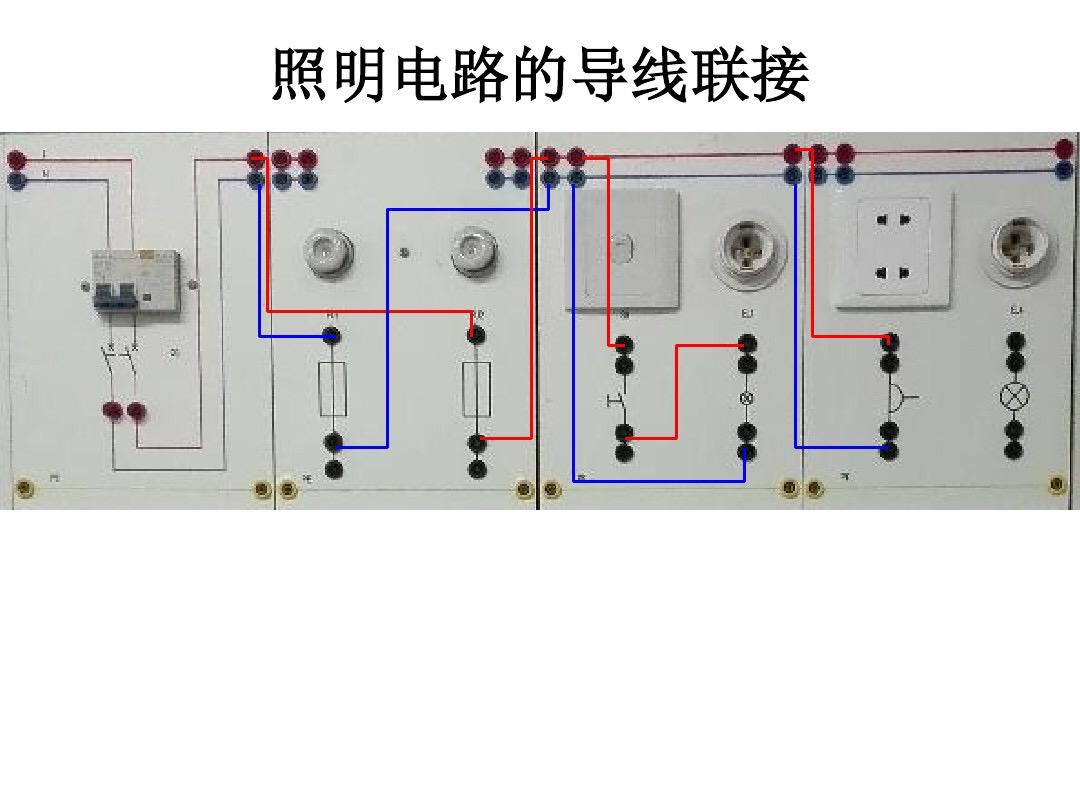

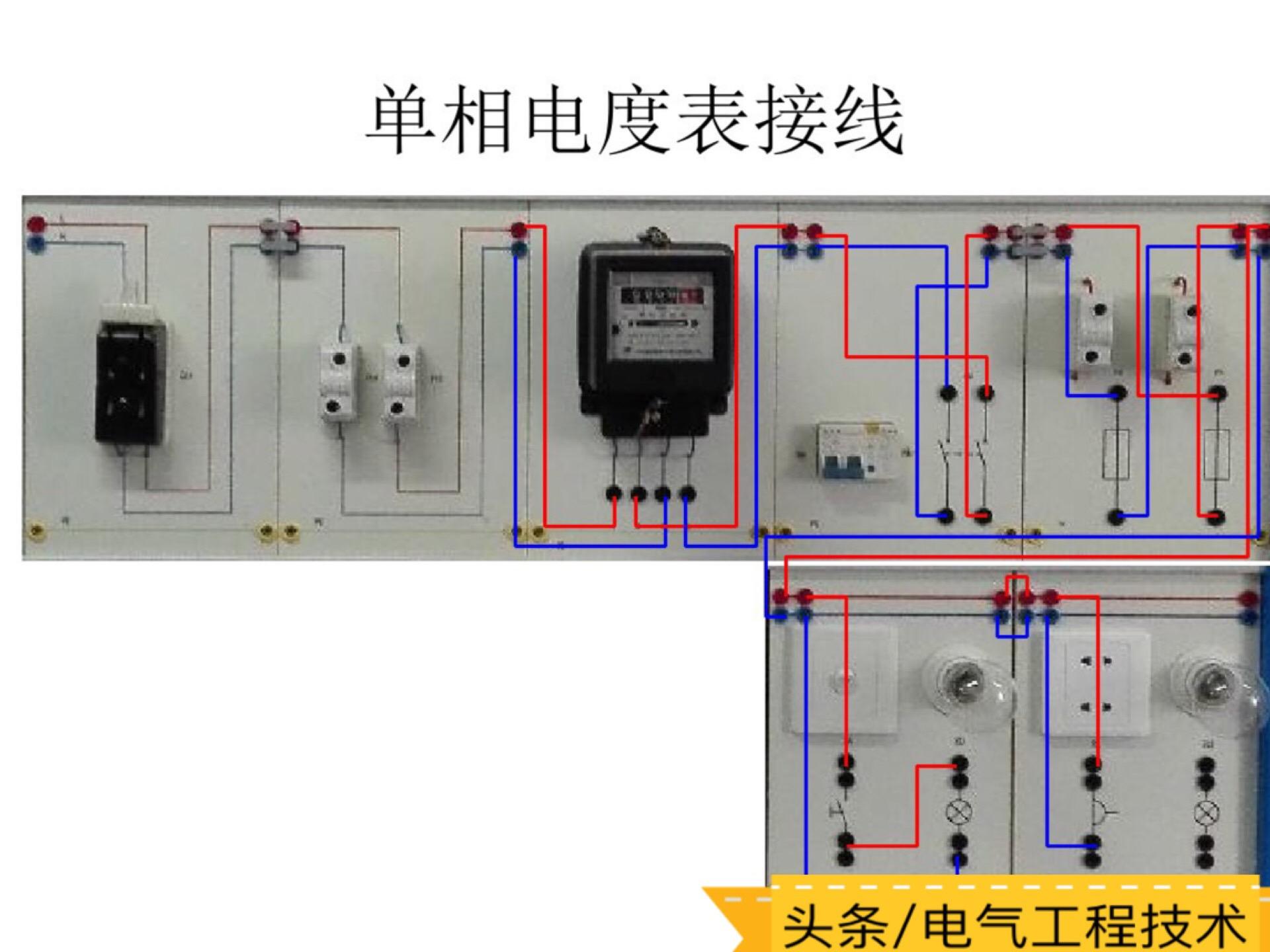

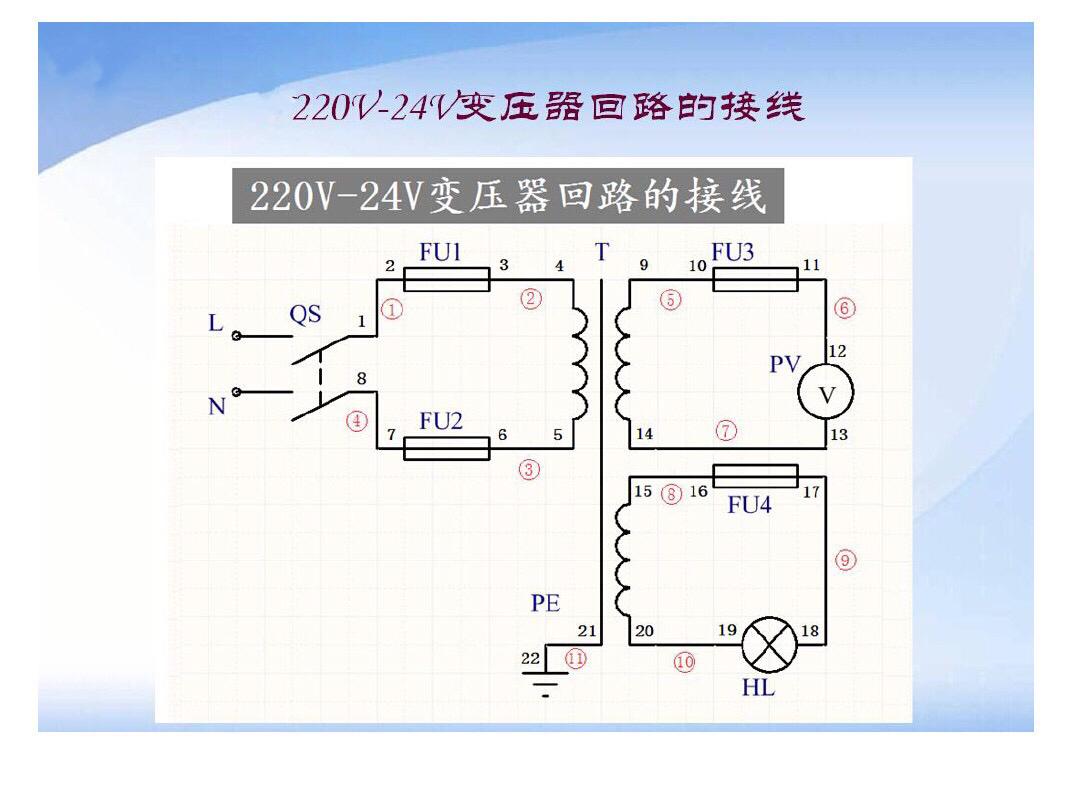

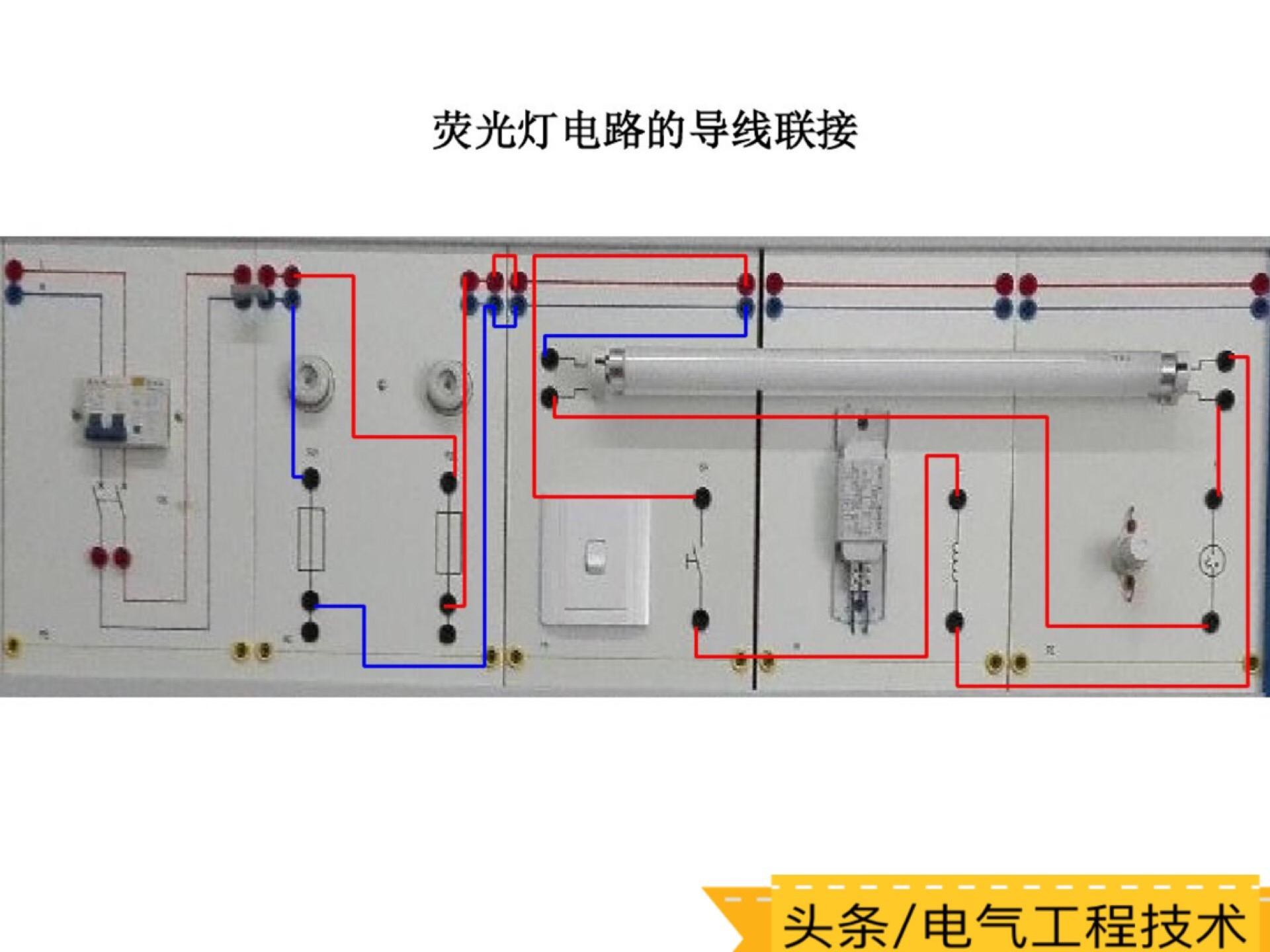

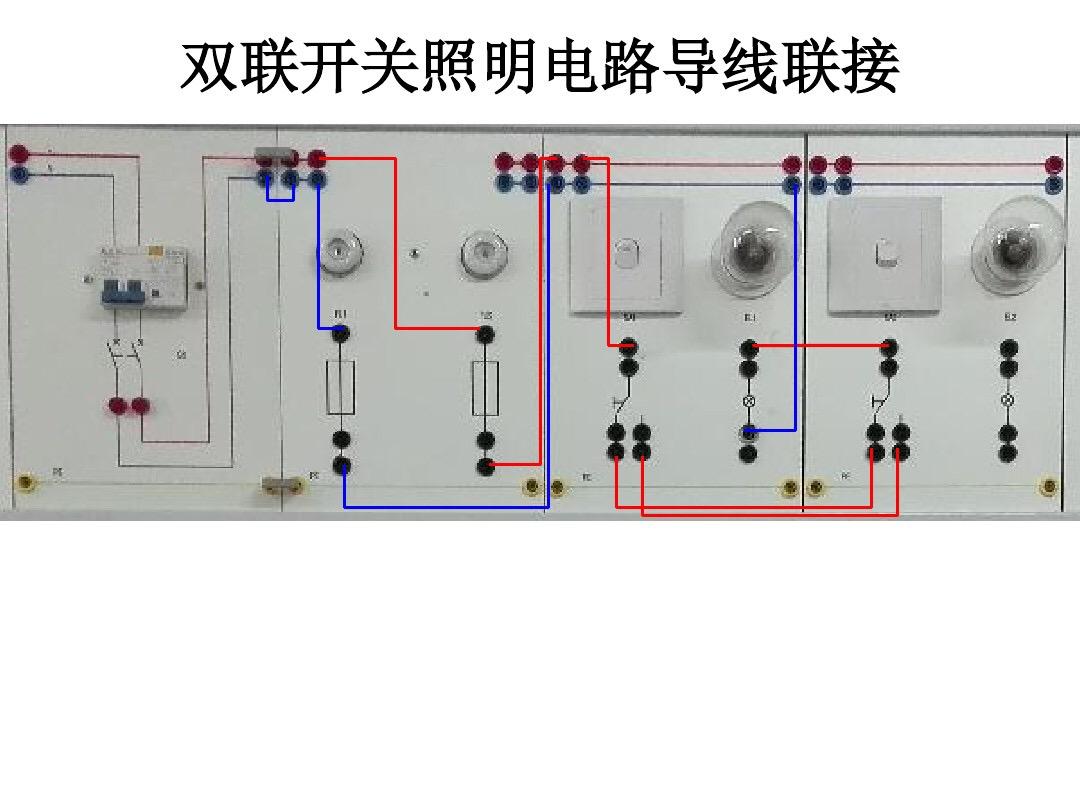

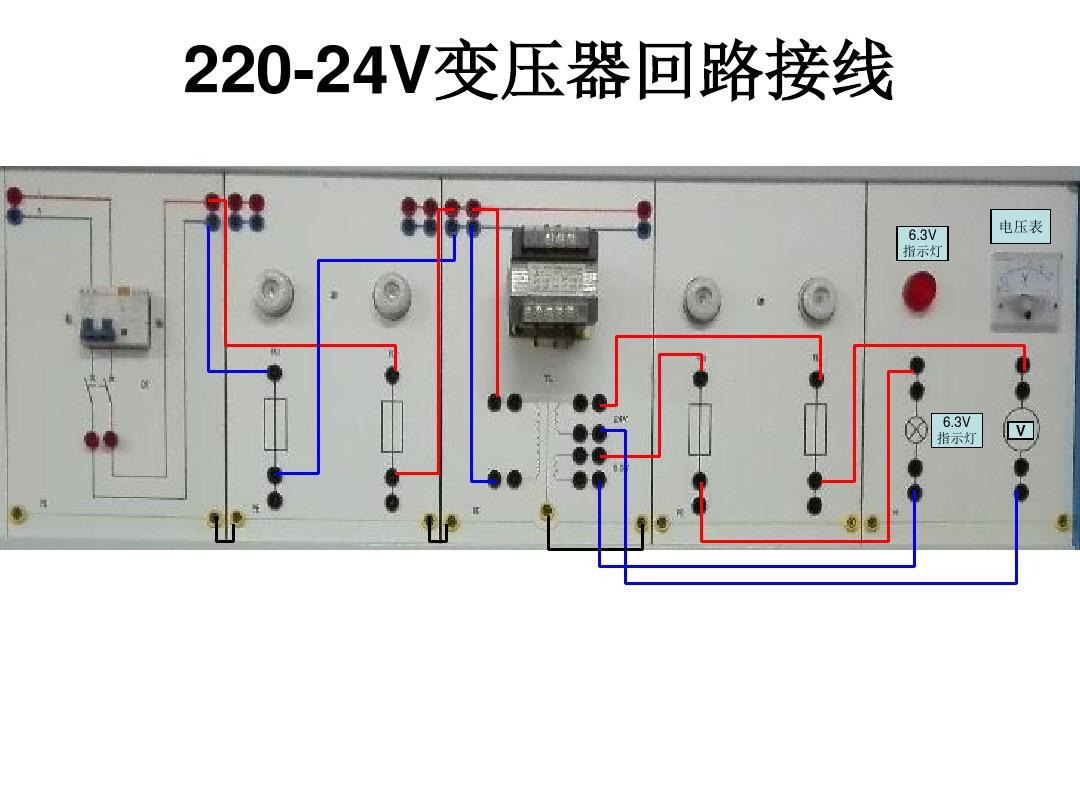

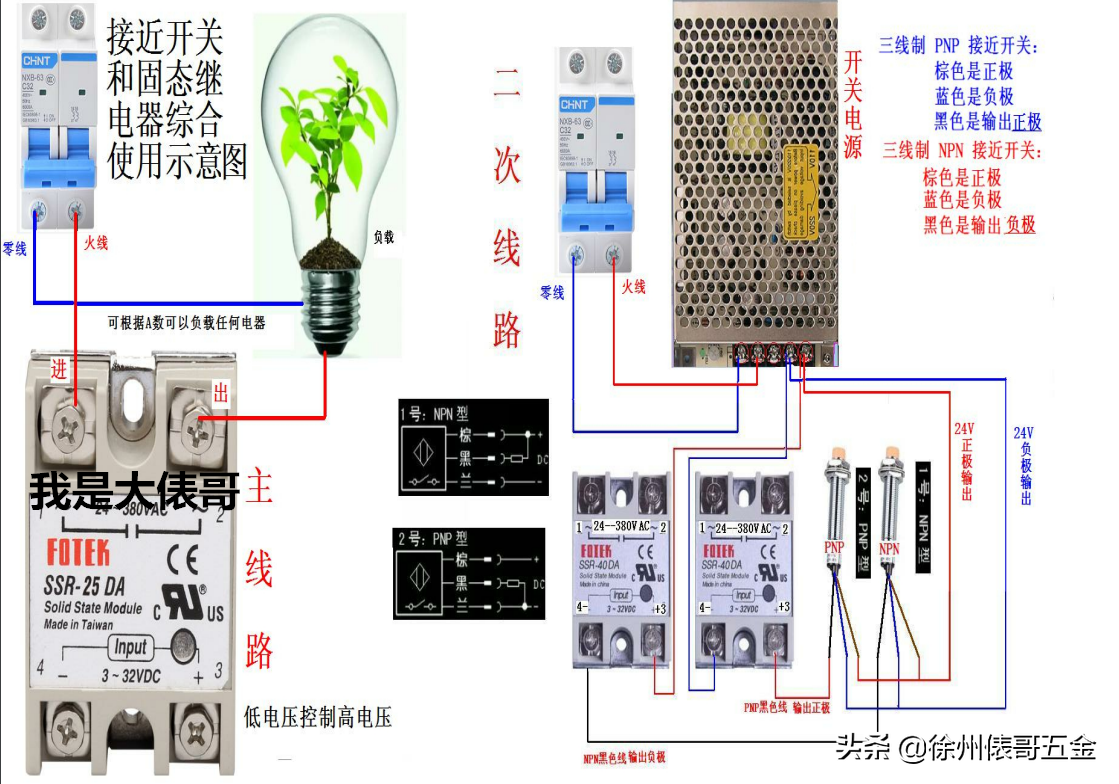

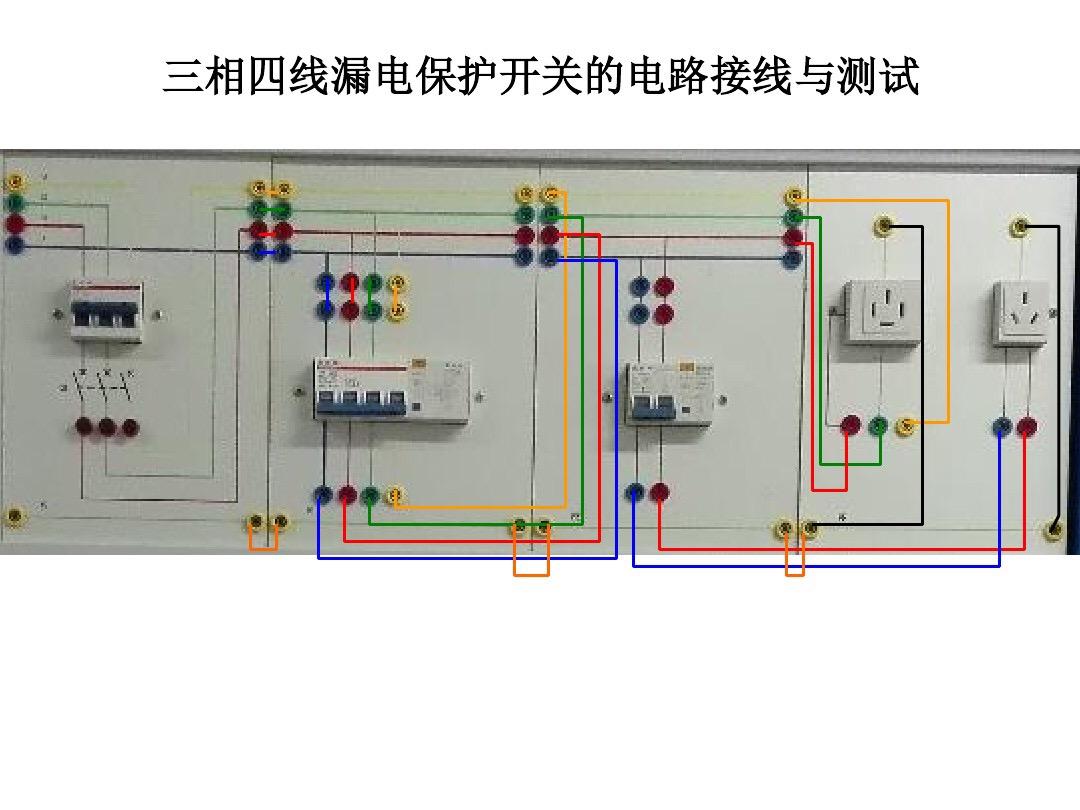

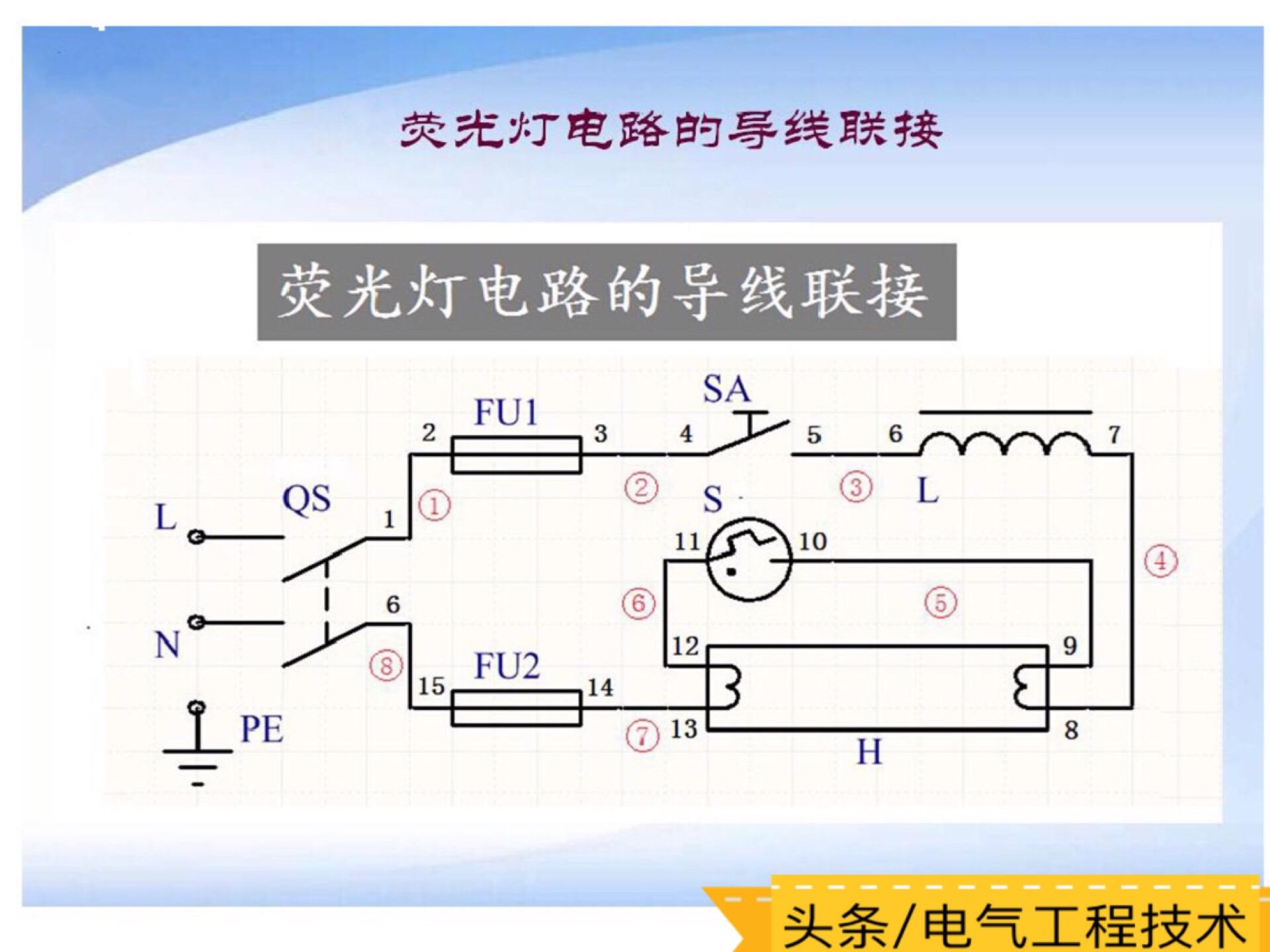

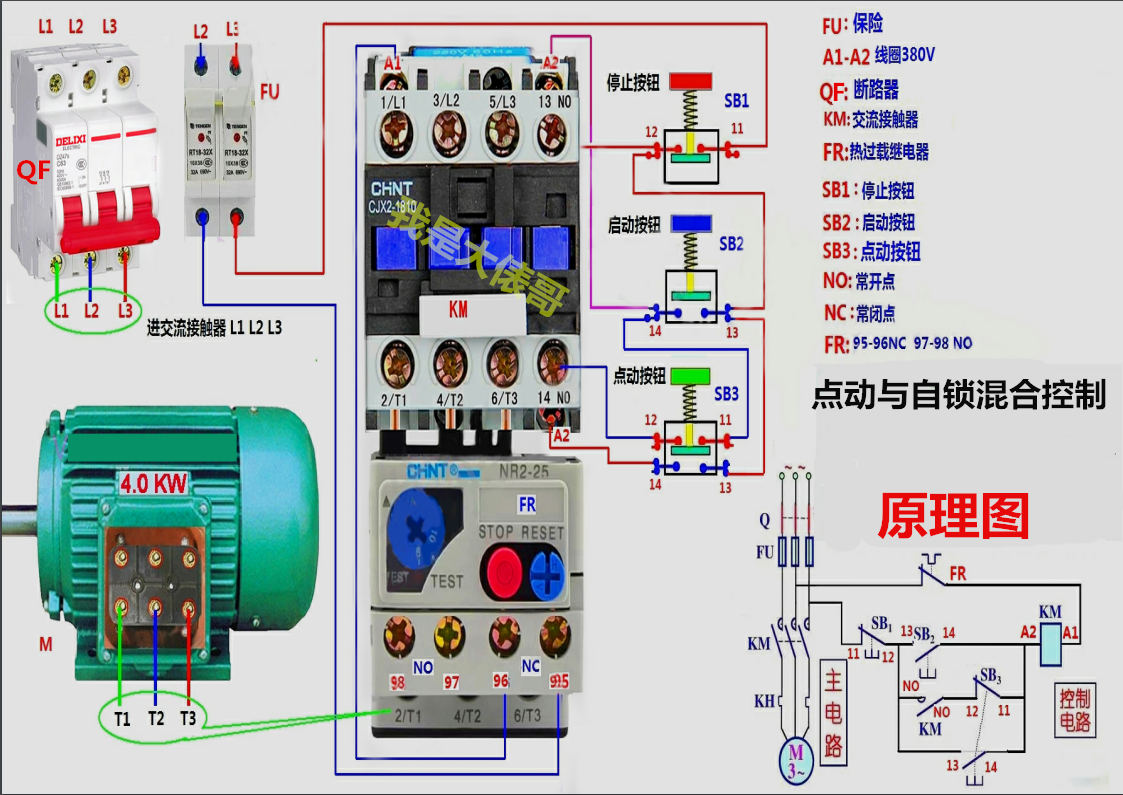

朋友们大家好我是大俵哥，今天分享一波实物接线图。都是一些基础电路，从最初级的点动和自锁控制，到复杂一些的自动顺序，正反转控制等。因为CAD里面黄色线比较淡，所以实物图中的三相导线颜色多为颜色明显的蓝绿红，大家实际接线时以标准的黄绿红为准。另外画了几个灯控电路，都是家装电路里常见的，后期我会分享更多的实物接线图，希望刚刚学习电工知识的朋友不要错过。高清实物接线图，直接仿照就可以练习实物接线，让初学的朋友快速入门、快速精通。

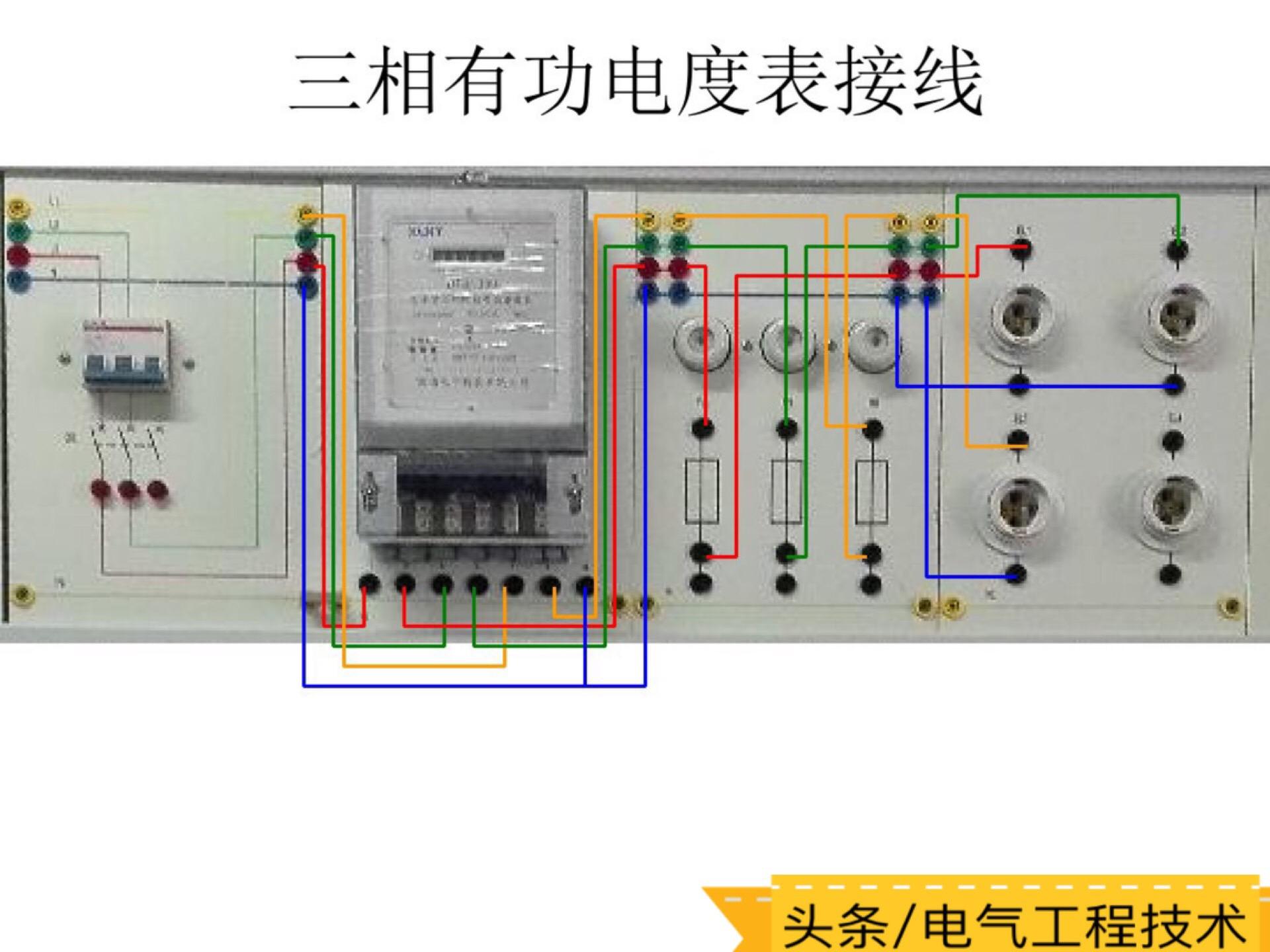

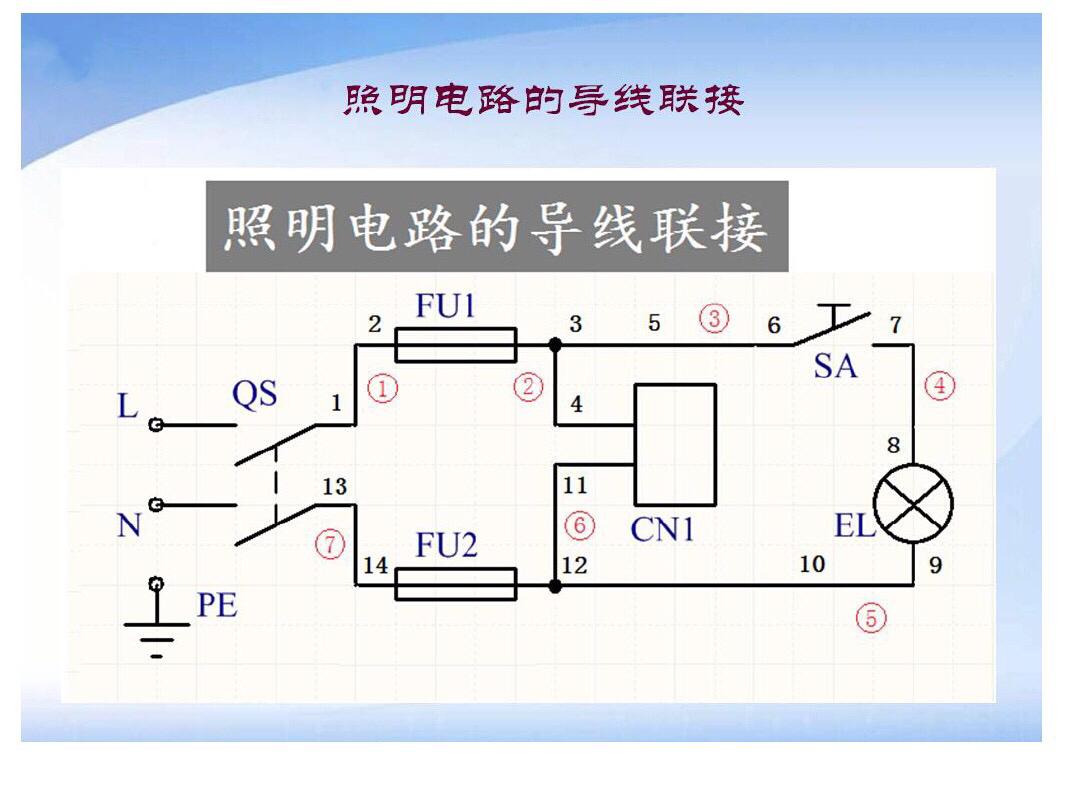

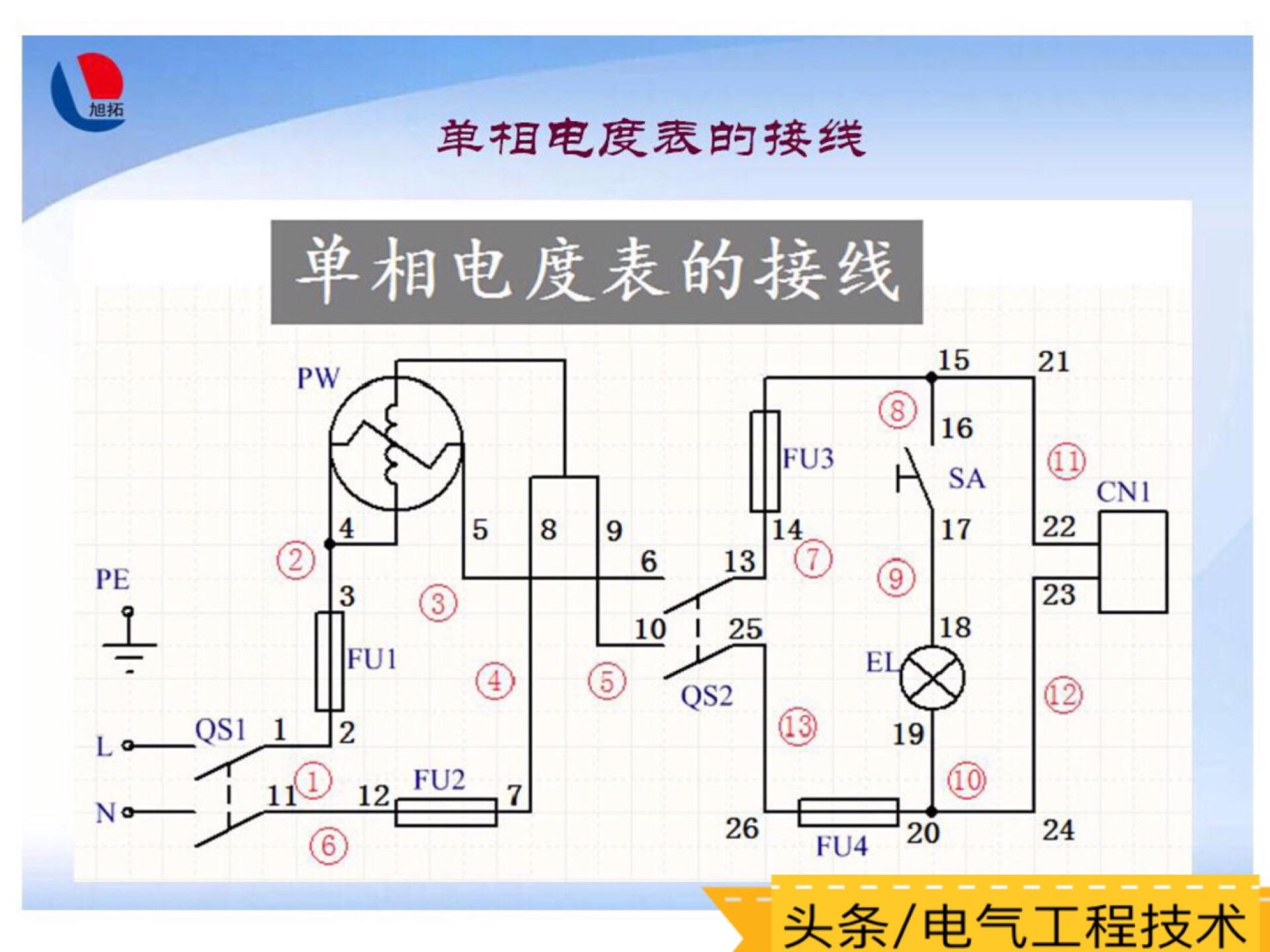

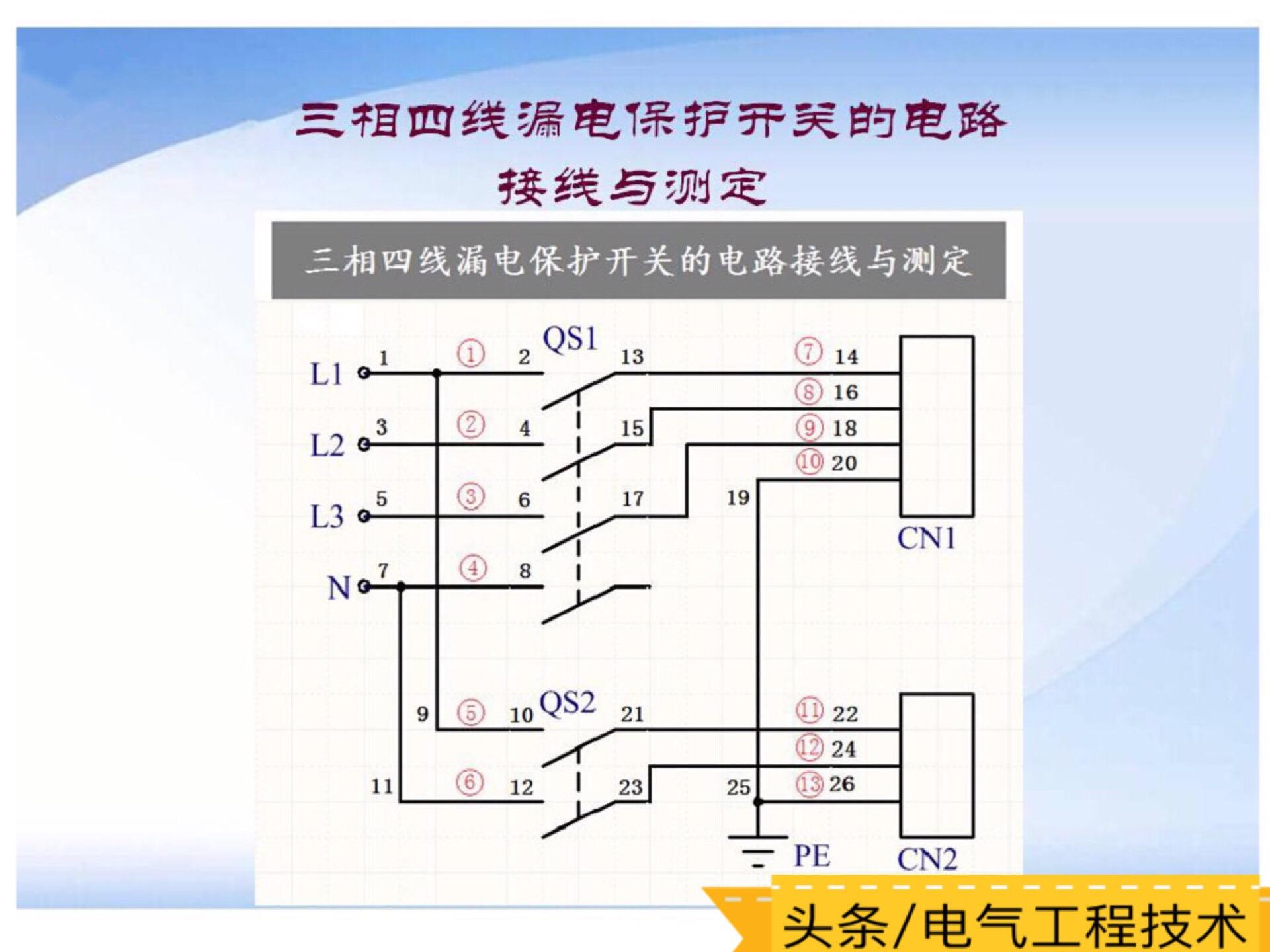

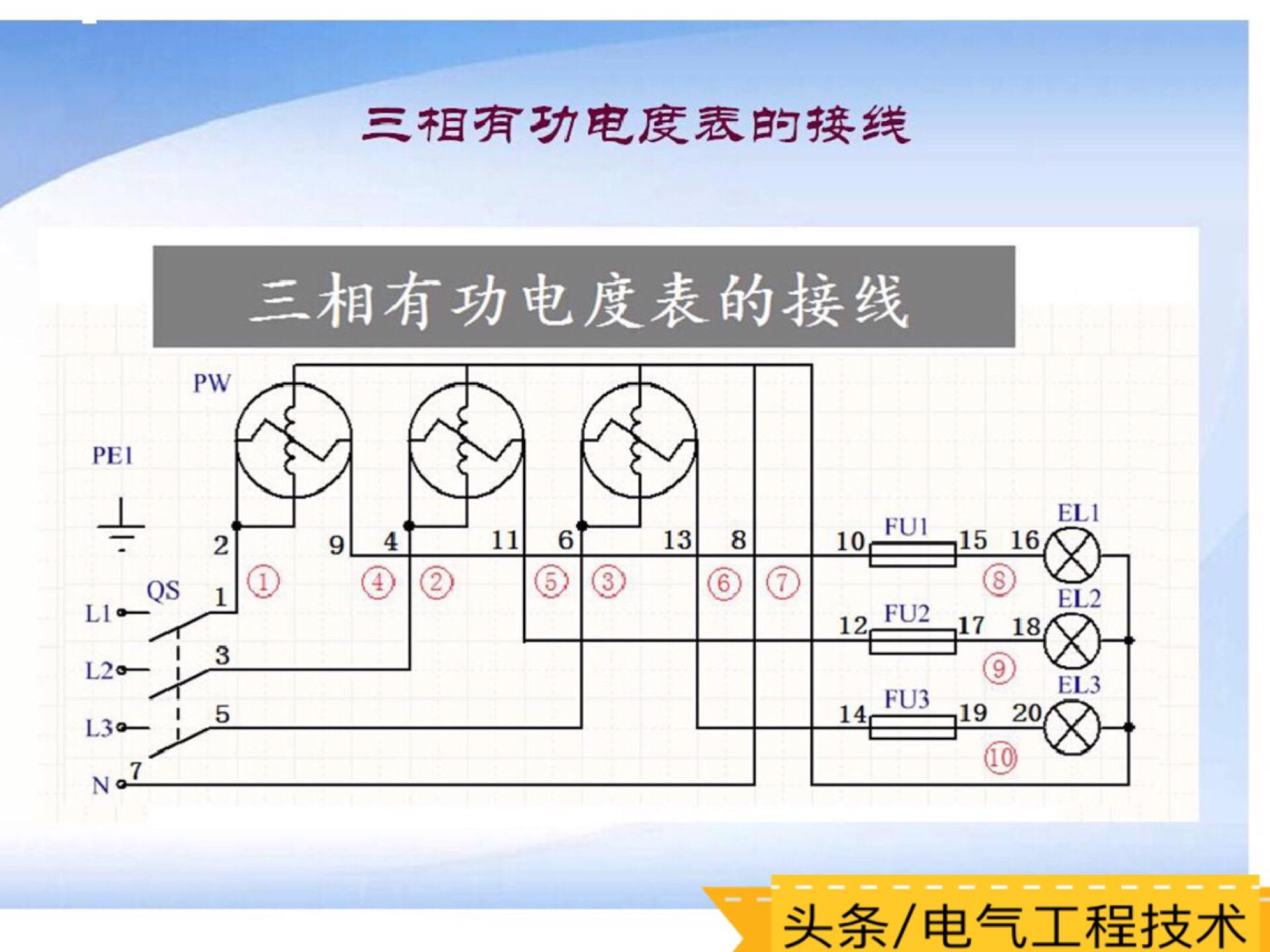

个别的实物接线图配有原理图，大家可以试着分析一下工作的原理。不会分析原理图的，可以看我前几天的文章，我挑了几个经典电路，加了注释分析。实物图中难免有疏漏的地方，欢迎朋友们留言指正。
