电工工具大全！让您分分钟认清电工工具和用法

电工作为化工行业不可缺少的工种之一，肩负着维护整个工厂正常运转的重要使命。在维护和检修电路时，电工常用的工具分为通用工具，线路安装工具和设备装修工具三大类。无论你是不是电工，都需要了解以下这些知识，也许当机会来临时，你会抓住哦。

一、通用工具

通用工具是指电工在工作中经常都会用到的工具。

1、验电器

它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。

低压验电器的使用方法

a.必须按照图所示方法握妥笔身，并使氖管小窗背光朝向自己，以便于观察。

分分钟教你认清电工工具和用法

b.为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。

c.验电笔不能受潮，不能随意拆装或受到严重振动。

d.应经常在带电体上试测，以检查是否完好。不可靠的验电笔不准使用。

c.检查时如果氖管内的金属丝单根发光，则是直流电；如果是两根都发光则是交流电。

高压验电器的使用方法

a.使用时应两人操作，其中一人操作，另一个人进行监护。

b.在户外时，必须在晴天的情况下使用。

c.进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确。如下图所示。

d.使用前应在带电体上试测，以检查是否完好。不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验，以确保安全。

2、钢丝钳

各部分的作用

a.钳口：用来弯绞或钳夹导线线头。

b.齿口：用来固紧或起松螺母。

c.刀口：用来剪切导线或剖切软导线的绝缘层。

d.铡口：用来铡切钢丝和铅丝等较硬金属线材。

e.钳柄上必须套有绝缘管。使用时的握法如上图b所示。

f.钳头的轴销上应经常加机油润滑。

3、螺钉旋具

螺钉旋具俗称起子、螺丝刀，用来拧紧或旋下螺钉。电工不能使用金属杆直通柄顶的螺钉旋具（俗称通芯螺丝刀）。应在金属杆上加套绝缘管。

4、电工刀

电工刀是用来切割或剖削的常用电工工具。

电工刀的使用方法

（1）使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。

（2）电工刀的刀柄结构是没有绝缘的，不能在带电体上使用电工刀进行操作避免触电。

（3）电工刀的刀口应在单面上磨出呈圆弧状的刃口。在剖削绝缘导线的绝缘层时，必须使圆弧状刀面贴在导线上进行切割，这样刀口就不易损伤线芯。

5、电工工具夹

电工工具夹是电工用来盛装随身携带最常用工具的器具。使用时用皮带系结在腰间。

二、线路安装工具

线路安装工具是用来进行线路安装的工具。

1、墙孔錾

墙孔錾有圆榫錾、小扁錾、大扁錾和长錾四种。

（1）圆榫錾：下图a，用来錾打混凝土结构的木榫孔。

（2）小扁錾：下图b，用来錾打砖墙上的木榫孔。

（3）大扁錾：下图c，用来錾打角钢支架和撑架等的埋没孔穴。

（4）长錾：下图d为圆钢长錾，用来錾打混凝土墙上通孔。下图e为钢管长錾，用来錾打砖墙上通孔。

在使用墙孔錾时要不断转动錾身，并经常拔离建筑面，使孔内灰沙、石屑及时排出，避免錾身堵塞在建筑物内。

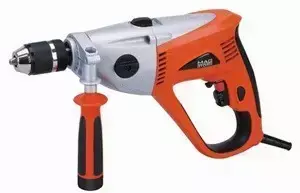

2、冲击钻

它是一种电动工具，可以作“电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。

冲击钻使用注意事项

（1）应在停转的情况下进行调速和调档（“冲”和“锤”）时。钻打墙孔时，应按孔径选配专用的冲击钻头，冲击钻头如下图b。

（2）钻打过程中，为了及时将土屑排除，应经常把钻头拔出；在钢筋建筑物上冲孔时，遇到坚硬物不应施加过大压力，避免钻头退火。

3、紧线器

紧线器用来收紧户内外绝缘子线路和户外架空线路的导线，如下图所示。

使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需收紧导线的端部，然后扳动手柄，逐步收紧。

4、剥线钳

它的作用是用来剥离6平方毫米以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口，以适用于不同规格的导线，如下图所示。使用时导线必须放在稍大于线芯直径的切口上切剥，以免损伤线芯。

剥线钳使用方法

将电线置于刀刃和钳头之间，然后将电线夹紧在前面的刀刃中，参考厘米刻度调节定位去皮的长度。(可随意调节)，对于厚的绝缘皮顺时针旋转控制刀刃力度的旋纽，薄的逆时针旋转，将其调节到最佳位置，压紧手柄，绝缘皮被剪断而不损坏电线，同时刀片滑动移开绝缘皮。

5、管子钳

管子钳是用来拧紧或拧松电线管上的束节或管螺母，使用方法与活动扳手相同。

管子钳的使用方法

1，调节钳口适当间距以适应管子口径，保证钳口能卡住管子。

2，一般左手扶按在钳口头部，要稍作用力，右手尽量按在管钳柄的尾端，使用力距长些。

3，右手用力往下按，使管件拧紧(松)。

6、蹬板

蹬板又叫踏板，用来攀登电杆。绳的长度一般应保持一人一手长。蹬板和绳均应能承受300kg以上的重量，每半年要进行一次载荷试验。要采取正确的站立姿势，才能保持平稳。

也可采用脚扣来攀登电杆，攀登速度较快，登杆方法简单，但作业时不如蹬板灵活舒适，易于疲劳，适用于杆上短时间作业。

7、防护用品

登杆操作必须戴防护帽、防护手套，穿电工绝缘胶鞋和电工工作服。

三、设备装修工具

设备装修工具是进行电气设备检修或安装的工具。

1、顶拔器

顶拔器俗称拉具，分为双爪和三爪两种，是拆卸皮带轮和轴承等的专用工具。顶拔器形状和使用方法如下图。使用时各爪与中心丝杆应保持等距离。

2、套筒扳手

用来拧紧或拧松沉孔螺母，或在无法使用活动扳手的地方使用。由套筒和手柄两部分组成，由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，套筒的选用应适合螺母的大小。

它特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母。用于螺母端或螺栓端完全低于被连接面，且凹孔的直径不能用于开口扳手或活动扳手及梅花扳手，就用套筒扳手，另外就是螺栓件空间限制，也只能用套筒扳手。

3、滑轮

俗称葫芦，专用于起吊较重的设备。在起重过程中，如需随时定位，或为防止在起吊时设备翻滚，应采用组合滑轮。

4、电烙铁

电烙铁是烙铁钎焊的热源，有内热式和外热式两种。

使用时应注意事项：

（1）根据焊接面积大小选择合适的电烙铁。

（2）电烙铁用完要随时拔去电源插头。

（3）在导电地面（如混凝土）使用时，电烙铁的金属外壳必须妥善接地，防止漏电时触电。
