做弱电工师常用工具有哪些?弱电施工常见工具大汇总
弱电工程施工所用到的工具有哪些?这问题可能对少部分朋友来说,一些常用的工具兴许还能叫上名来,弱电工程施工中所用到的所有工具都叙述一遍,可能就有些困难,毕竟有些工具知道是知道但是没有用到过,难免叫不上名字,本文为大家分享弱电工程施工过程中所用到的“工具大汇总”,看看有几样是你用过的?
线缆端接工具
1、双绞线端接工具

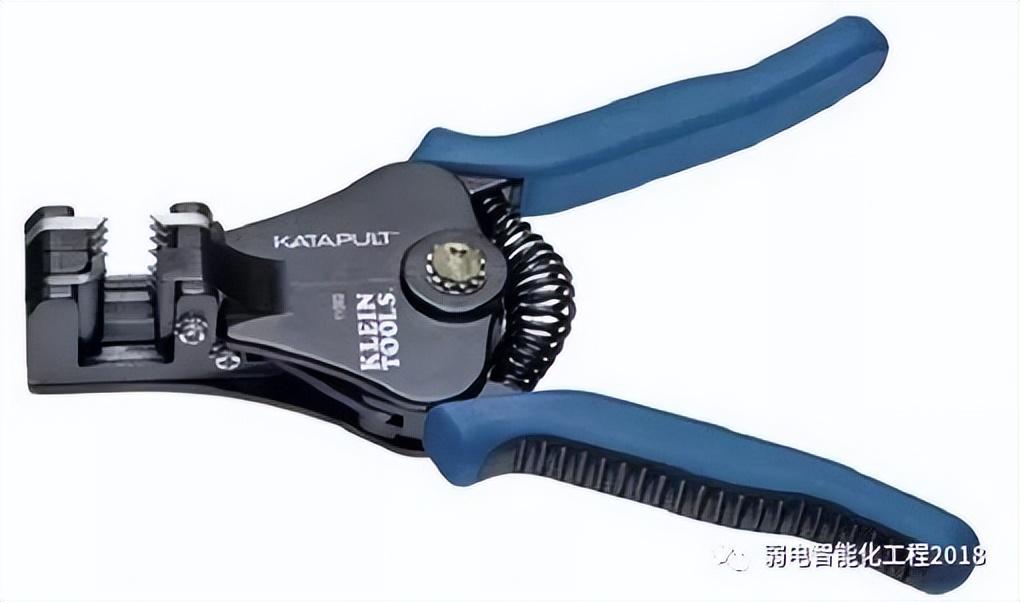

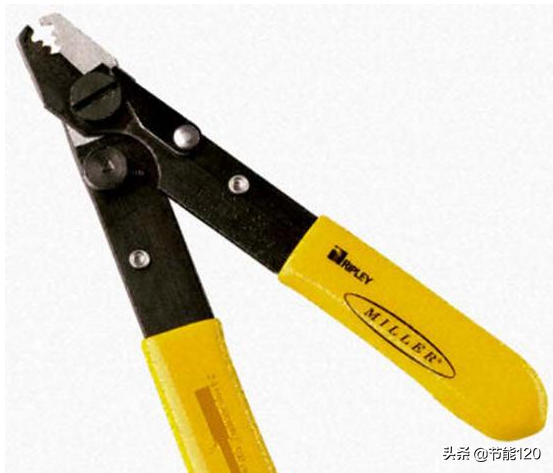

(1)剥线钳

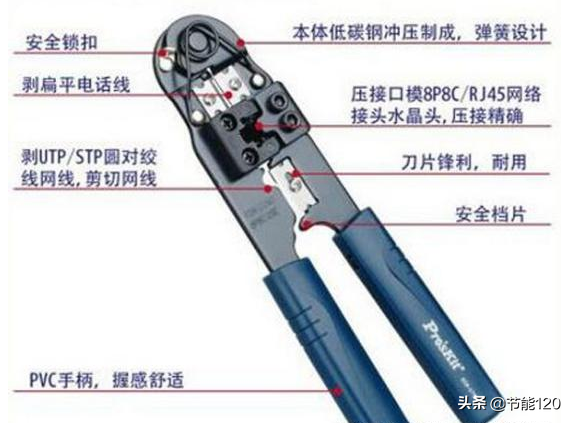

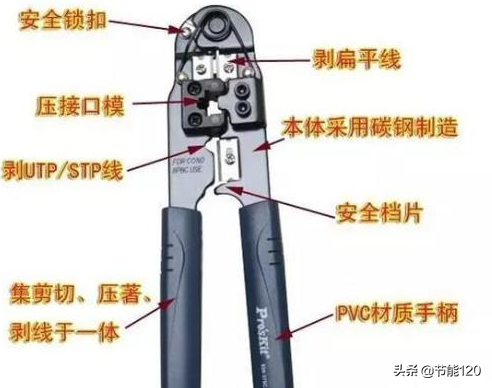

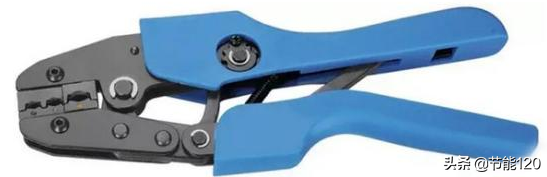

(2)压线工具
2

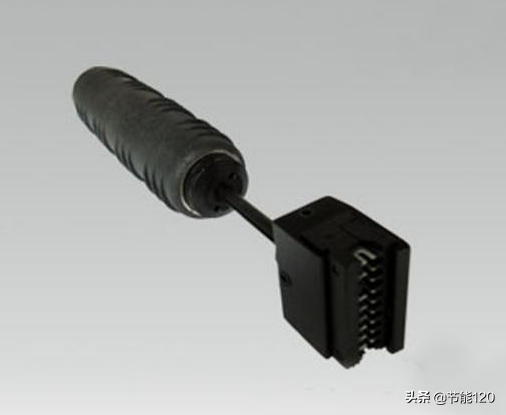

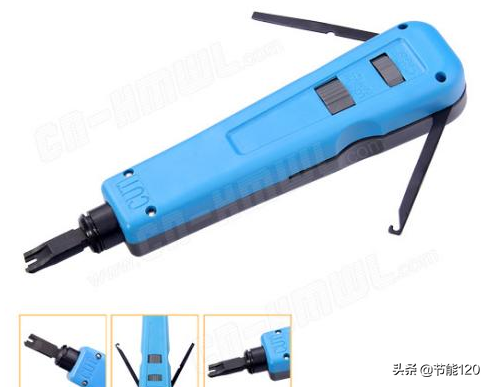

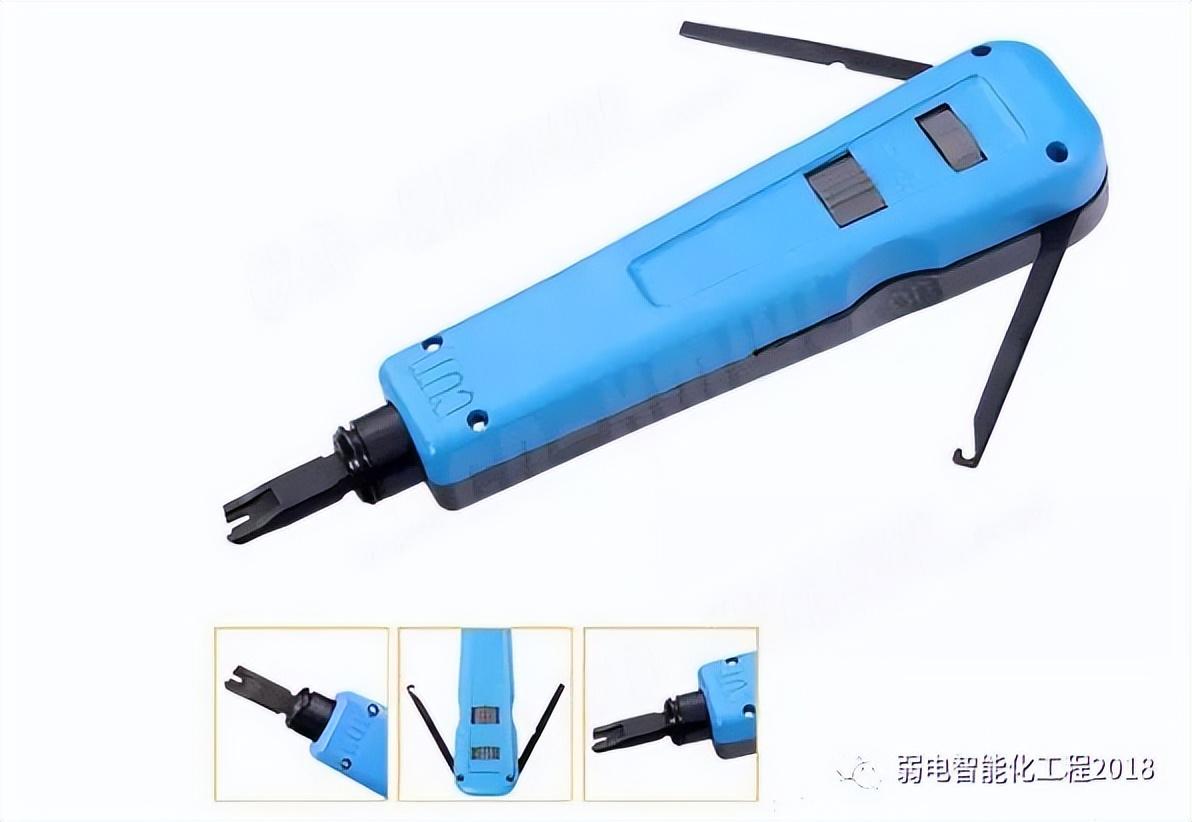

(3)110打线工具
3
4
分为110单对打线工具和110五对打线工具,另外还有一种66型的,用于语音系统的交叉连接。
2、光纤端接工具

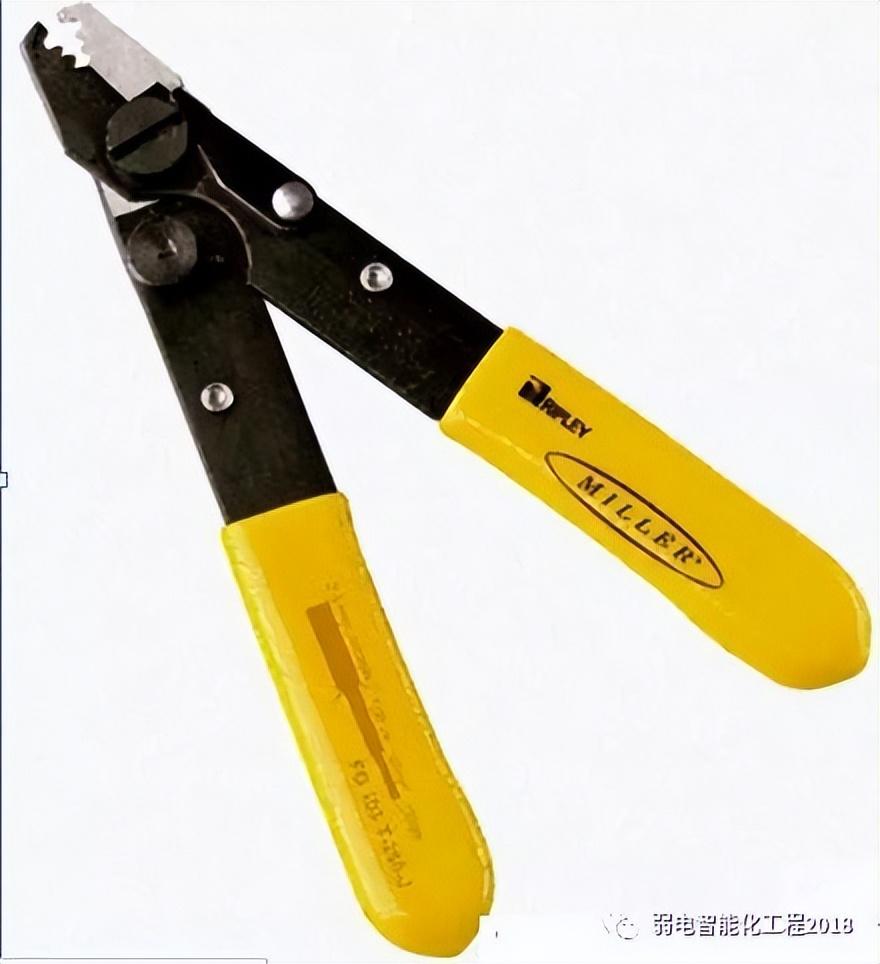

(1)光纤剥离钳
5

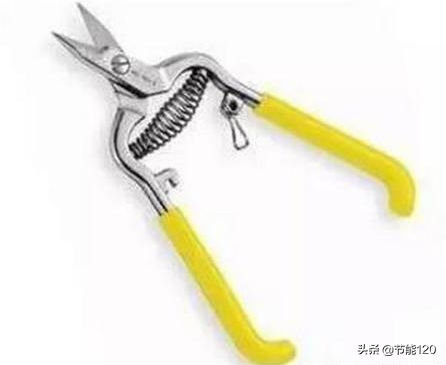

(2)光纤剪刀
6
(3)光纤连接器压接钳
7
钳头压模刻更换,实现一把工具,多种压接功能。

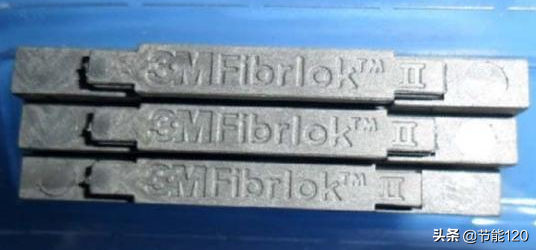

(4)光纤接续子
8

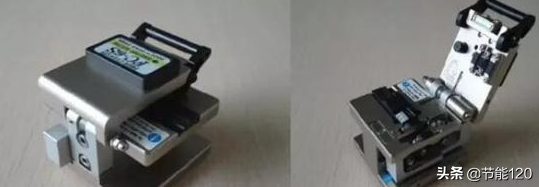

(5)光纤切割工具
9

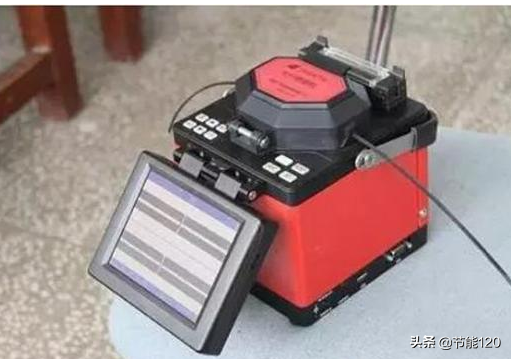

(6)单芯光纤熔接机
10
其它光纤工具还有:光纤固化加热炉、手动光纤研磨工具、光纤头清洗工具、光纤探测器、常用光纤工具包等。
3、电缆工具

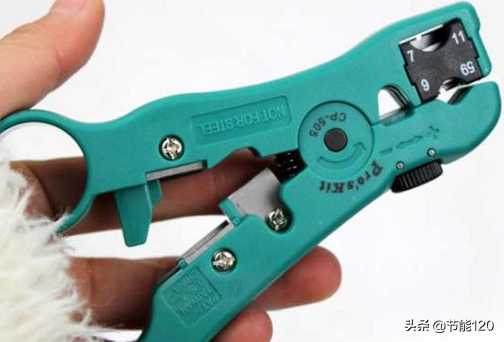

(1)双绞线及同轴电缆剥线器
11
(2)开缆刀
12
用于同轴和电力电缆中间或尾端的剥线,手柄中可装备用刀片。

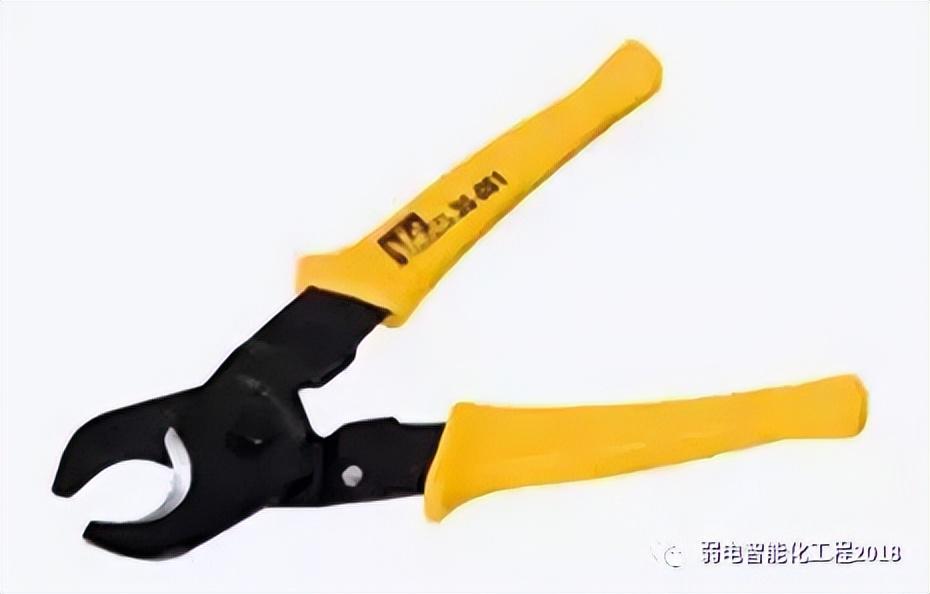

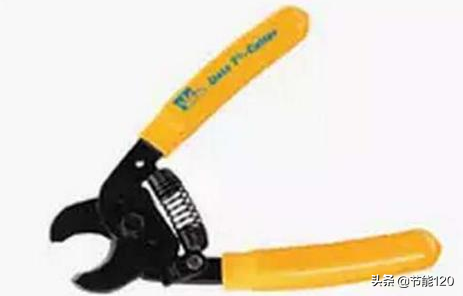

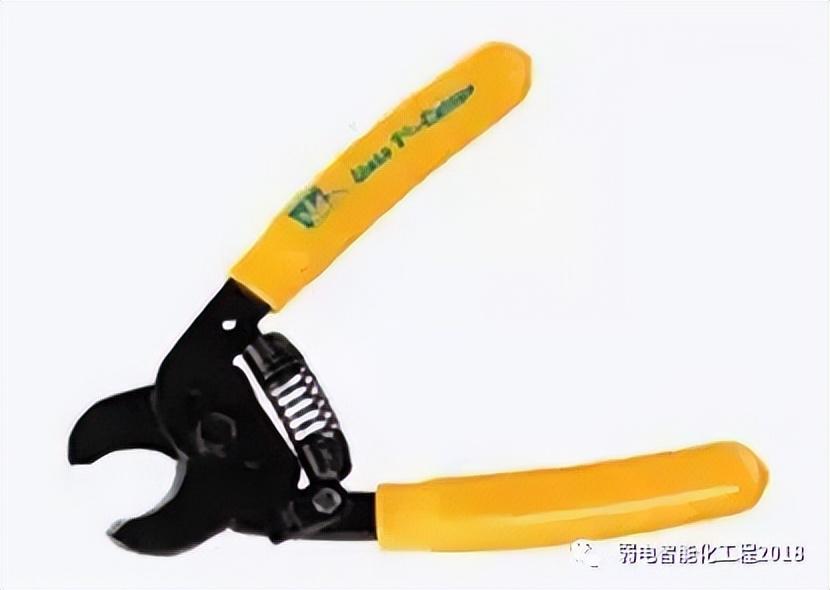

(3)线缆剪
13
剪切多股通信电缆,剪切同轴电缆,也适合于剪切软线。
(4)大对数电缆剪线钳
14
剪切多股通信电缆,同轴电缆。
(5)棘轮助力剪线钳
15
圆形刀口,在剪切过程中保证线缆变形最小,快速释放装置,使刀口迅速复位。

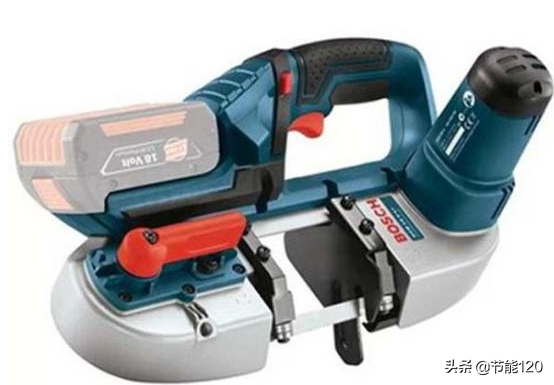

(6)电动电缆切割工具
16

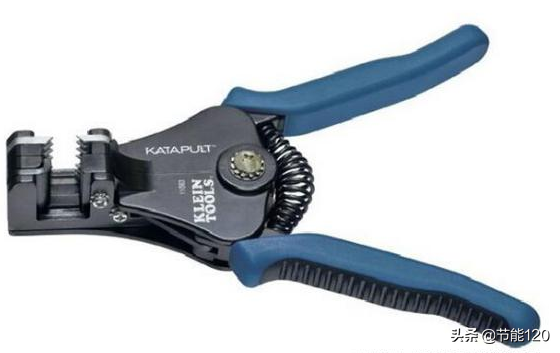

(7)剥线钳
17
(8)电话接头压线钳
18
同一工具可完成剪切、剥线、压接工作。

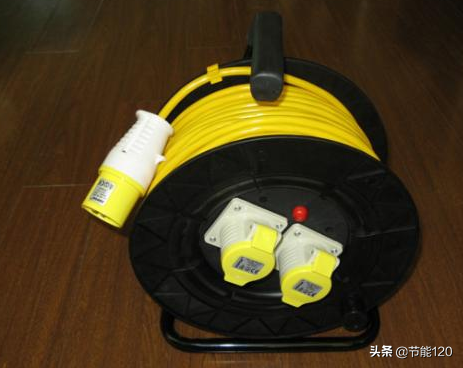

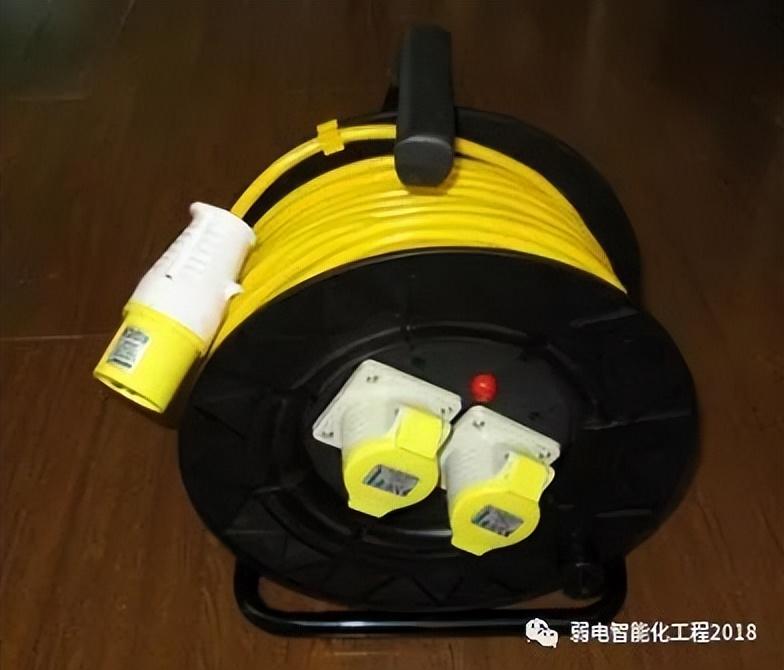

线盘
用于长距离的电源线盘接电,线盘长度有20米、30米、50米等型号。
19

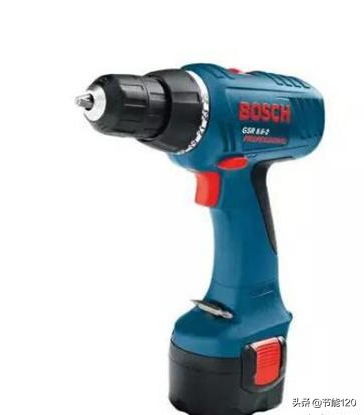

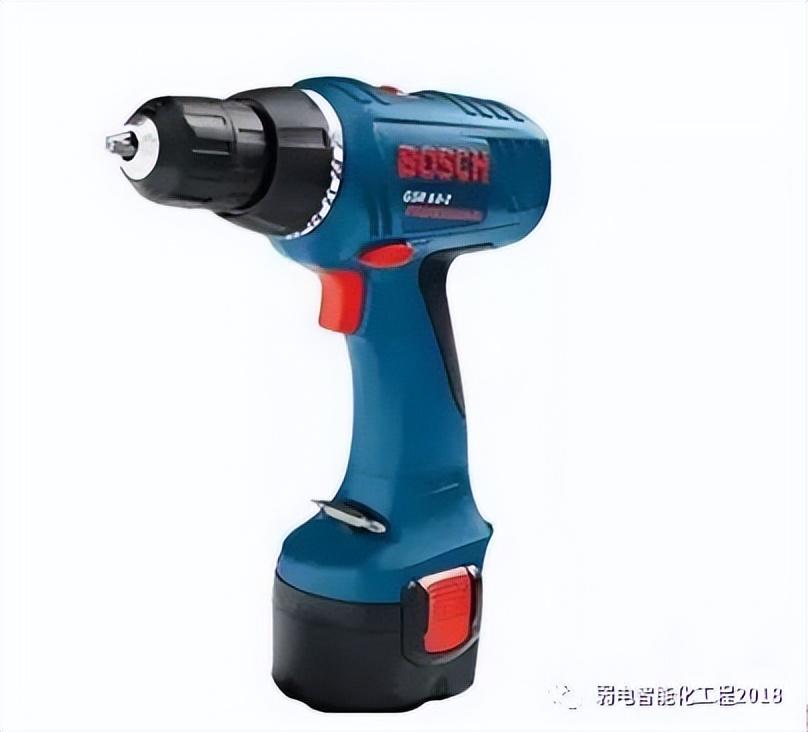

充电起子
充电起子,既可当螺丝刀又能用作电钻,特殊情况下以充电电池作为动力电源。
配合各式通用的六角工具头可以拆卸及锁入螺丝,钻洞等。可取代传统起子,拆卸锁入螺丝完全不费力,提高工效。
20

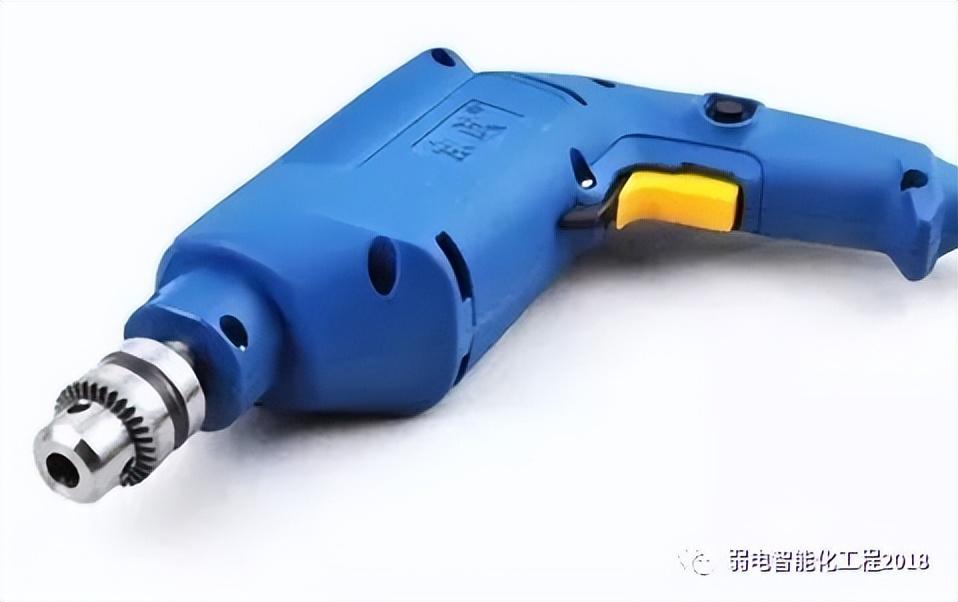

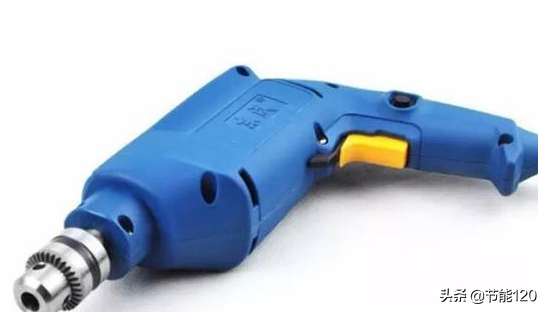

手电钻
手电钻钻孔,适用在金属型材、木材、塑料上钻孔,布线系统安装中经常用到的工具。手电钻由电动机、电源开关、电缆、钻孔头等组成。
21

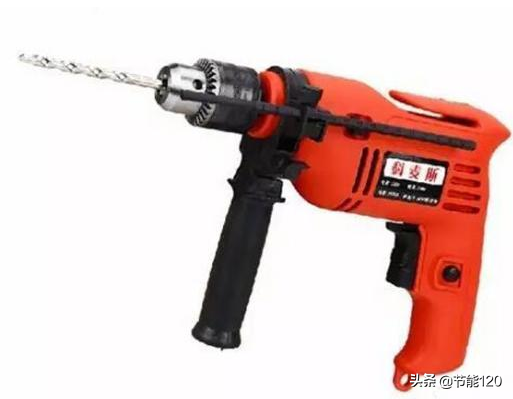

冲击电钻
它是一种旋转带冲击的特殊用途的手提式电动工具,由电动机、减速箱、冲击头、辅助手柄、开关、电源线、插头及钻头夹等组成。
适用于在混凝土、预制板、瓷面砖、砖墙等建筑材料上进行钻孔或打洞。
22

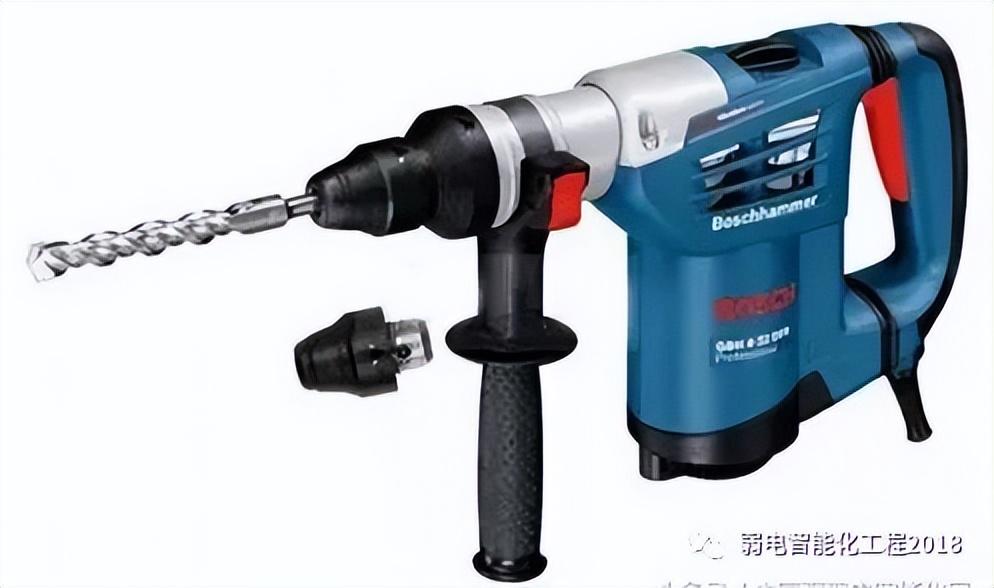

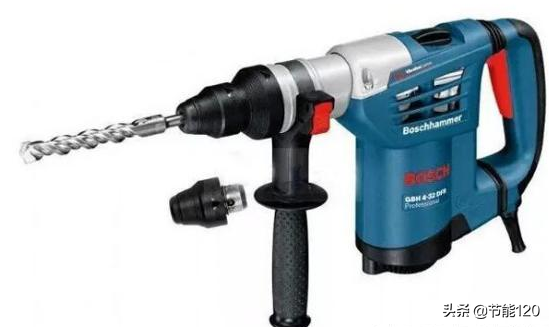

电锤
电锤是以单相串激电动机为动力,适用于混凝土、岩石、砖石砌体等脆性材料上钻孔、开槽、凿毛等作业。
电锤钻孔速度快,而且成孔精度高,它与冲击电钻从功能看有相似的地方,但主要区分是电锤具有强烈的冲击力。
23

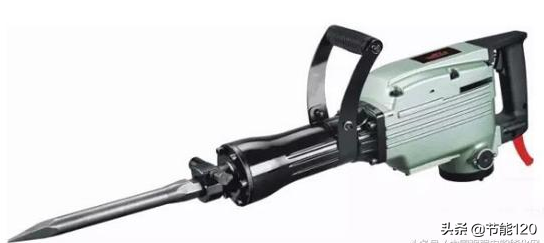

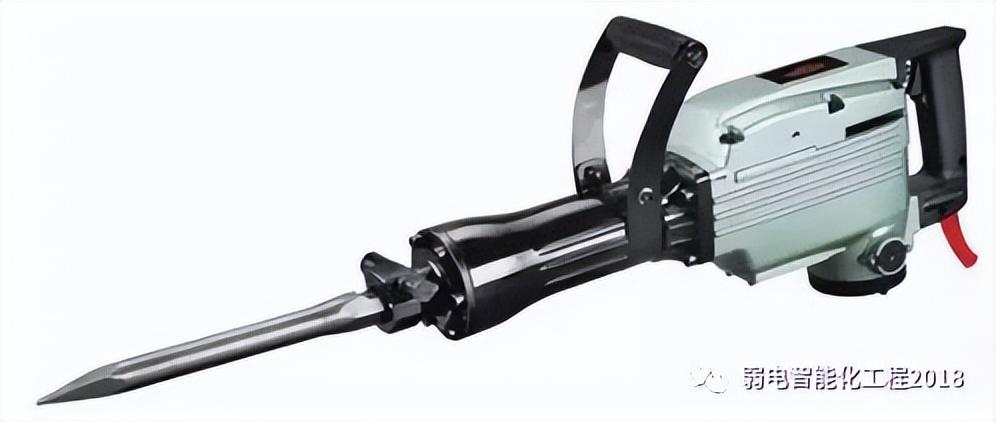

电镐
电镐采用精确的重型电锤机械结构,具有极强的混凝土铲凿功能,比电锤功率大,更具冲击力、震动力,减震控制和可调控冲击能量,适合多种材料条件下的施工。
24

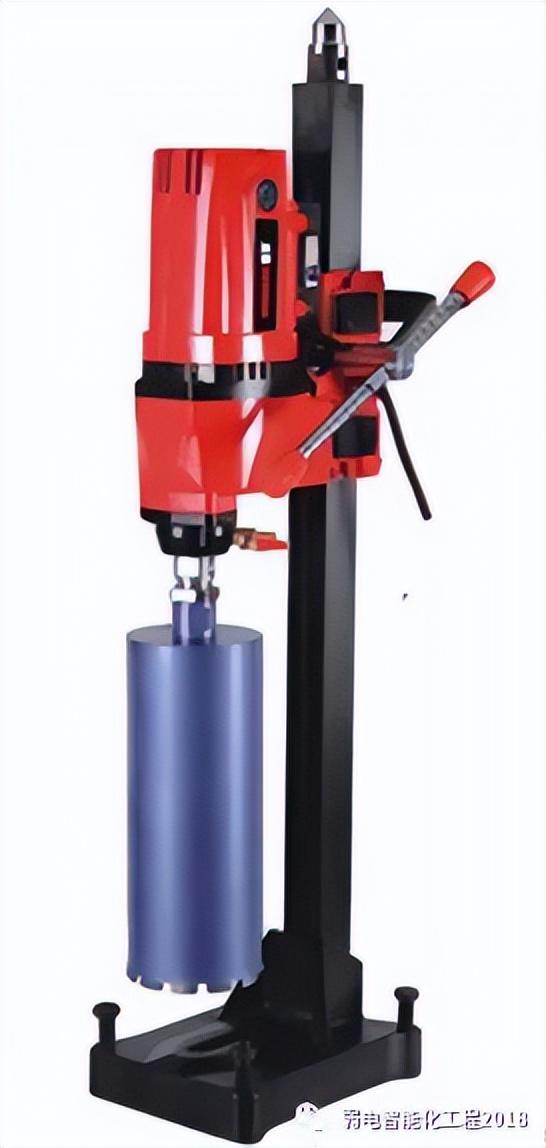

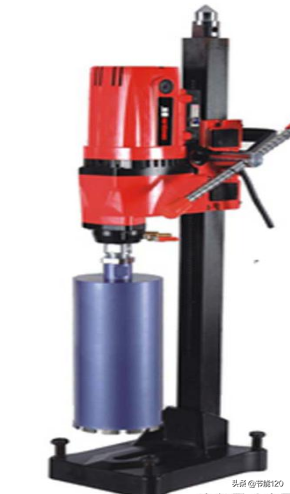

水钻
水钻是俗称,学名为带水源金刚石钻,简称金刚石钻。直径为Ф1mm-Ф25mm的孔可直接钻孔。工程:混凝土承重墙新开门洞,开窗。空调、油烟机、热水器等各种型号的预留孔钻孔。通风管道开洞,消防管道钻孔,线槽开孔,墙面拆除,楼板拆除,爆破钻孔,加固钻孔…。Ф1mm-Ф25mm的孔可直接钻孔。根据需要也可连排式钻孔。可直接钻孔、及各种规格大小的过墙孔工程。
25
机械五金工具

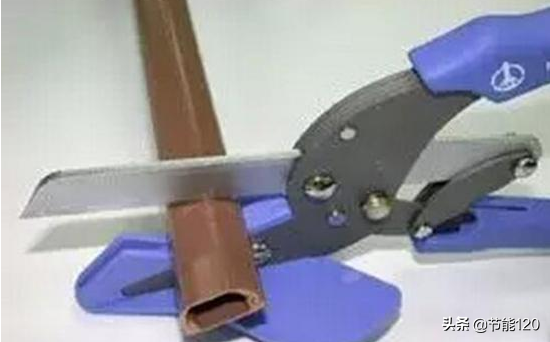

1、线槽剪
26
线槽剪是PVC线槽专用剪

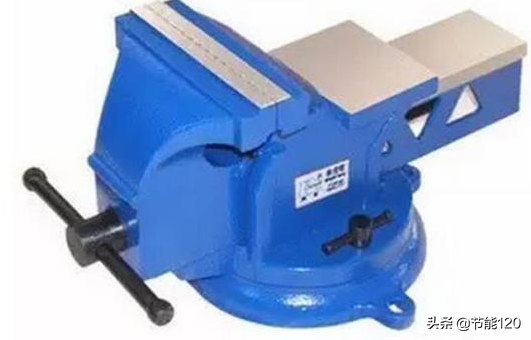

2、台虎钳
27
台虎钳是中小工件的锯割、凿削、锉削时的常用夹持工具之一。

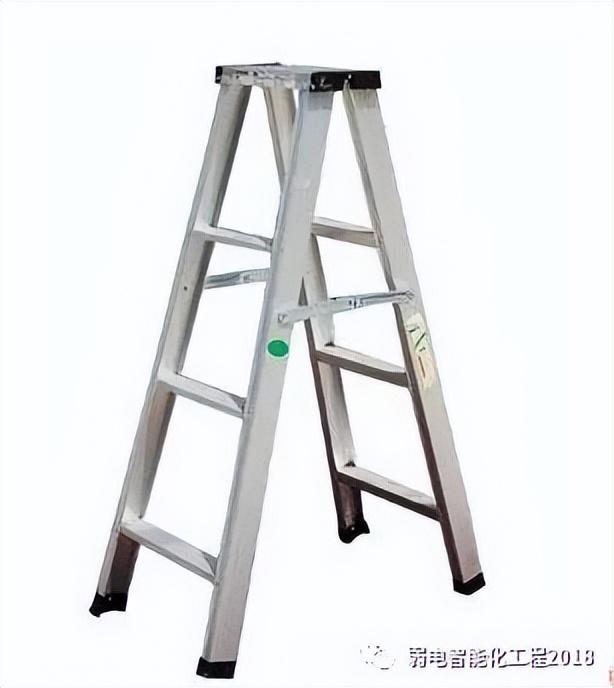

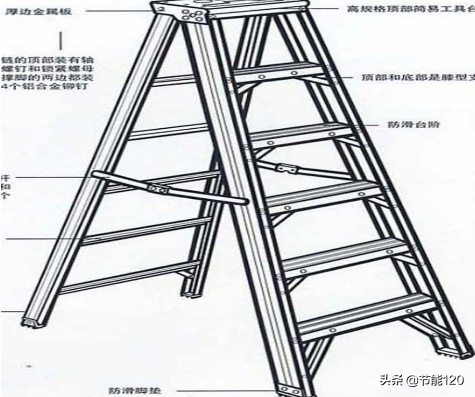

3、梯子
28
常用的梯子有直梯和人字梯两种。

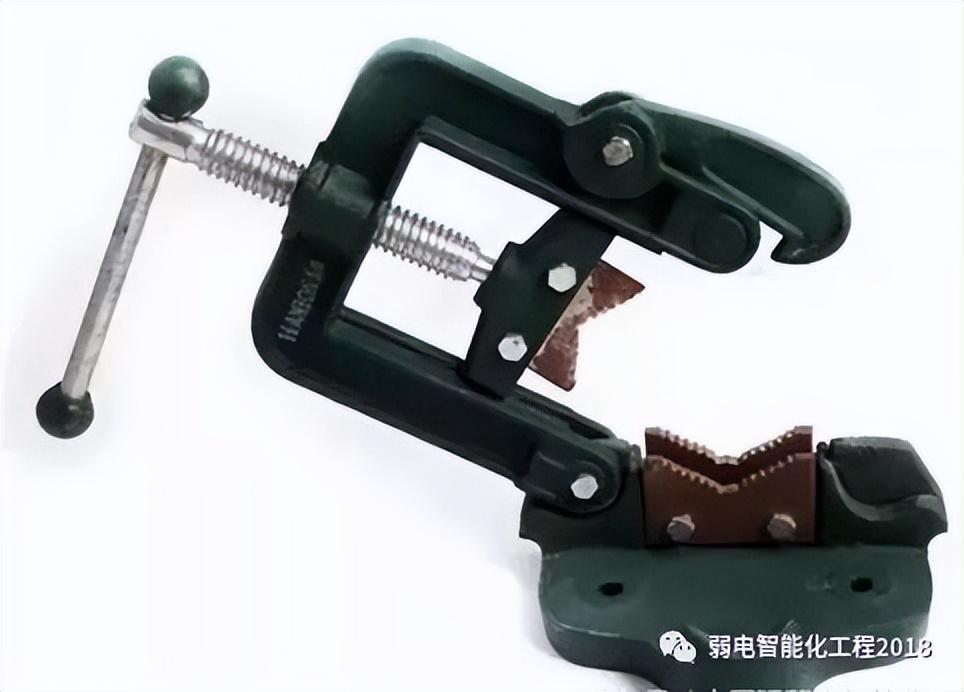

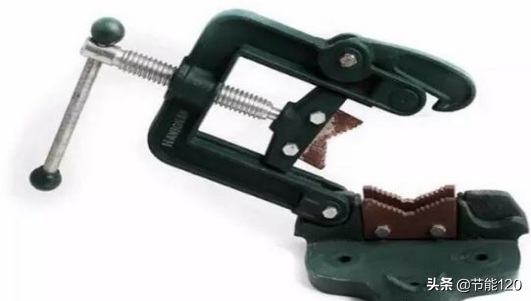

4、管子台虎钳
29
管子台虎钳又名龙门钳,用于切割钢管、PVC塑料管等管形材料的夹持工具,管子台虎钳的钳座是固定在三脚铁板工作台上。

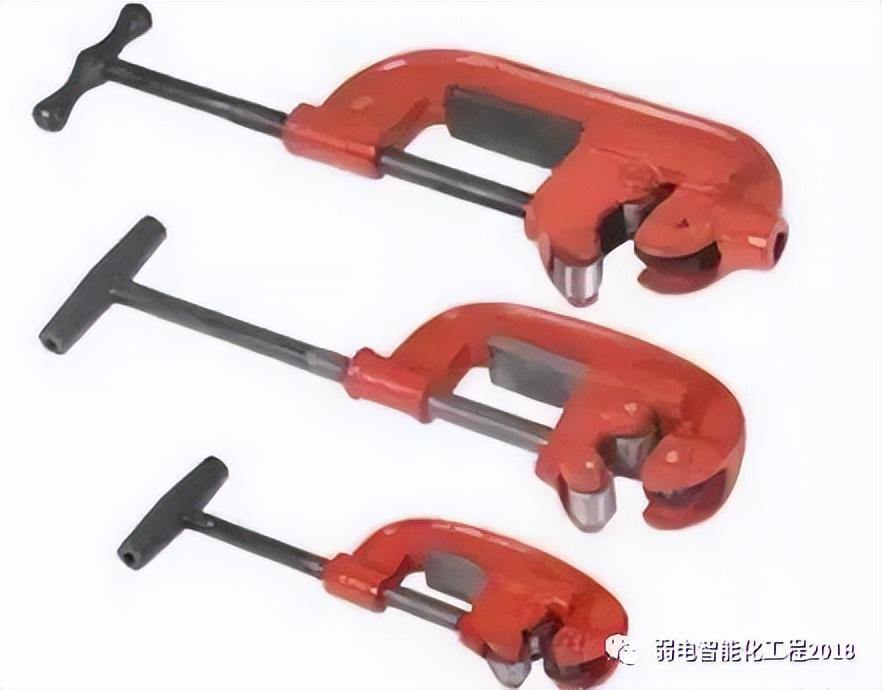

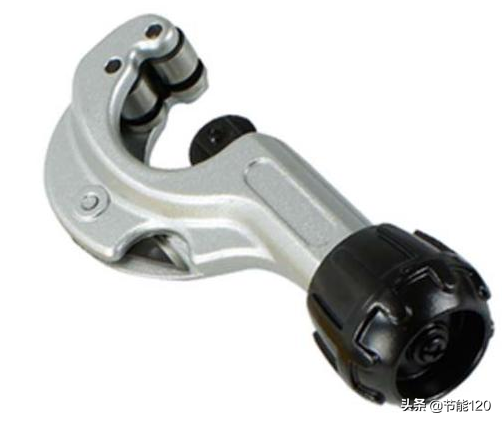

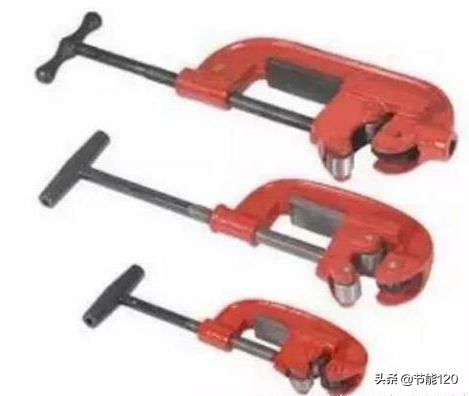

5、管子切割器
30
管子切割器又称管子割刀。

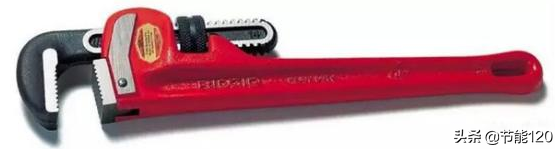

6、管子钳
31
管子钳又称管钳,用来安装钢管布线的工具,用它来装卸电线管上的管箍、锁紧螺母、管子活接头、防爆活接头等。
7、螺纹铰板

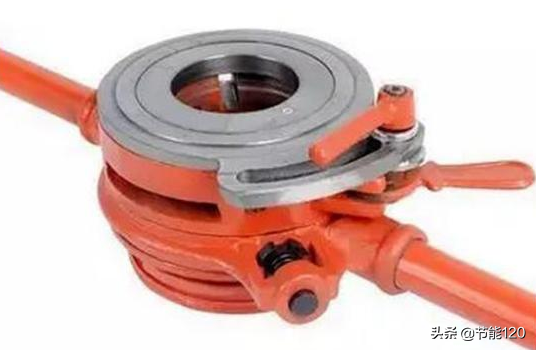

32
螺纹铰板又名管螺纹铰板,简称“铰板”。螺纹铰板是铰制钢管外螺纹的手动工具。俗称套丝。

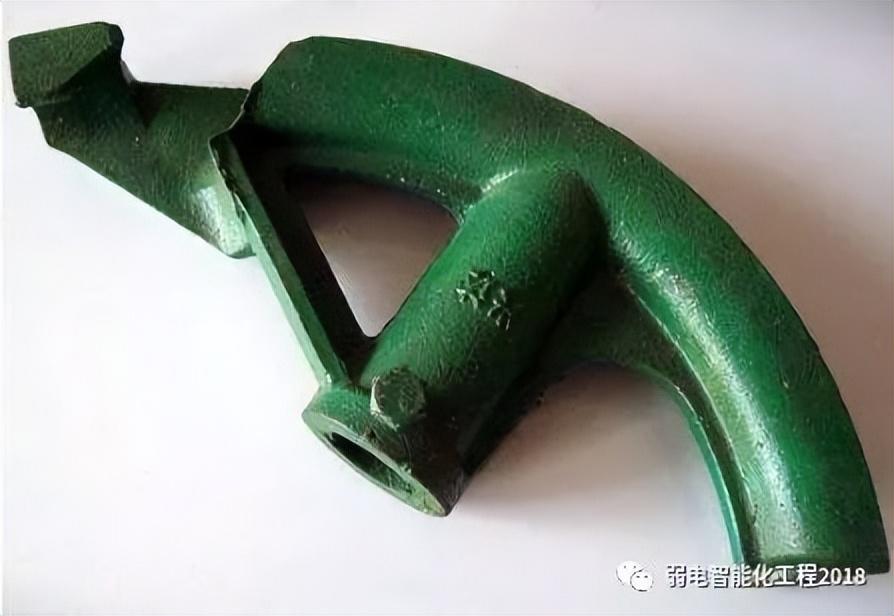

8、简易弯管器
33
经热处理,具有超高强度,延长应力点的寿命,标记均铸造在弯管器两面,便于观察。锯齿形槽口,有效防止打滑,并最大程度实现省力。综合布线工程中常自制自用这种简易弯管器,用于25mm以下的管子弯管。

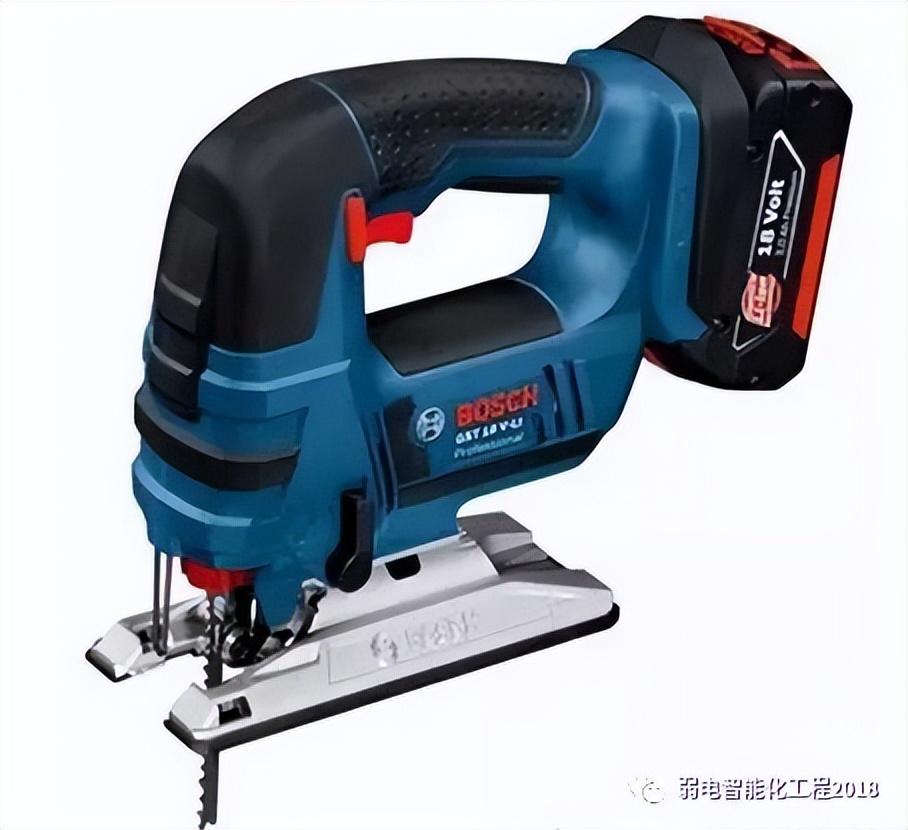

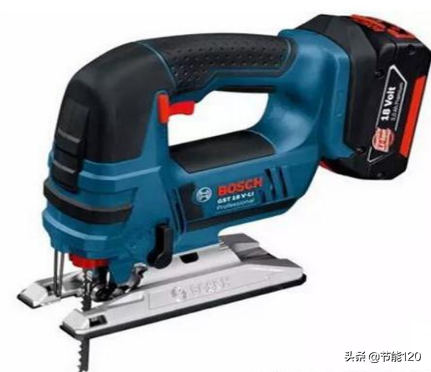

9、曲线锯
34
主要用于锯割直线和特殊的曲线切口的;能锯割木材、PVC和金属等材料。

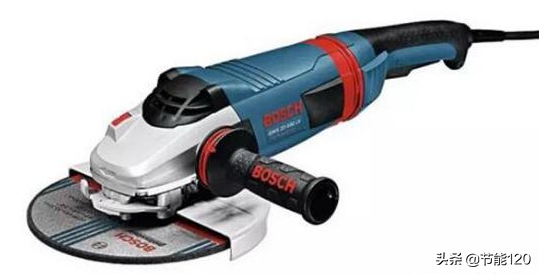

10、角磨机
35
角磨机用于磨平金属槽、管切割后会留下锯齿形的毛边,防止毛边剌穿线缆的外套,保护线缆。

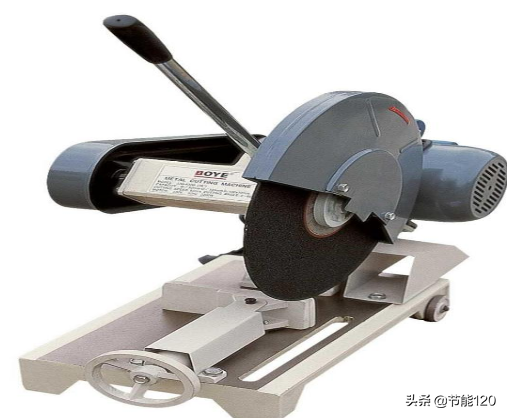

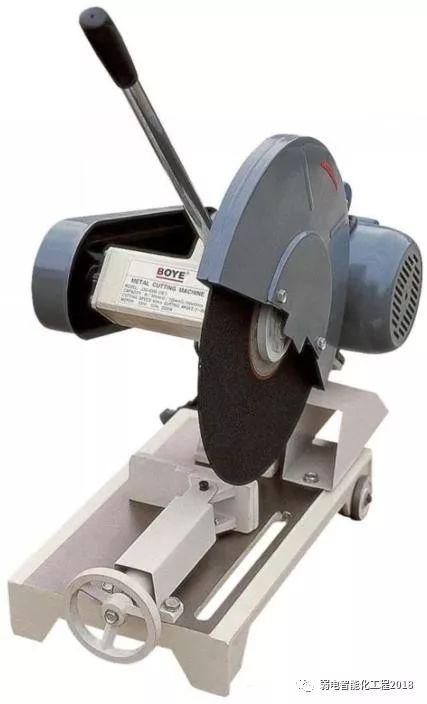

11、型材切割机
36
由砂轮锯片、护罩,操纵手把、电动机、工件夹、工件夹调节手轮及底座、胶轮等组装而成、电动机一般是三相交流电动机。在布线管槽的安装中,常常需要加工角铁横担、割断管材。

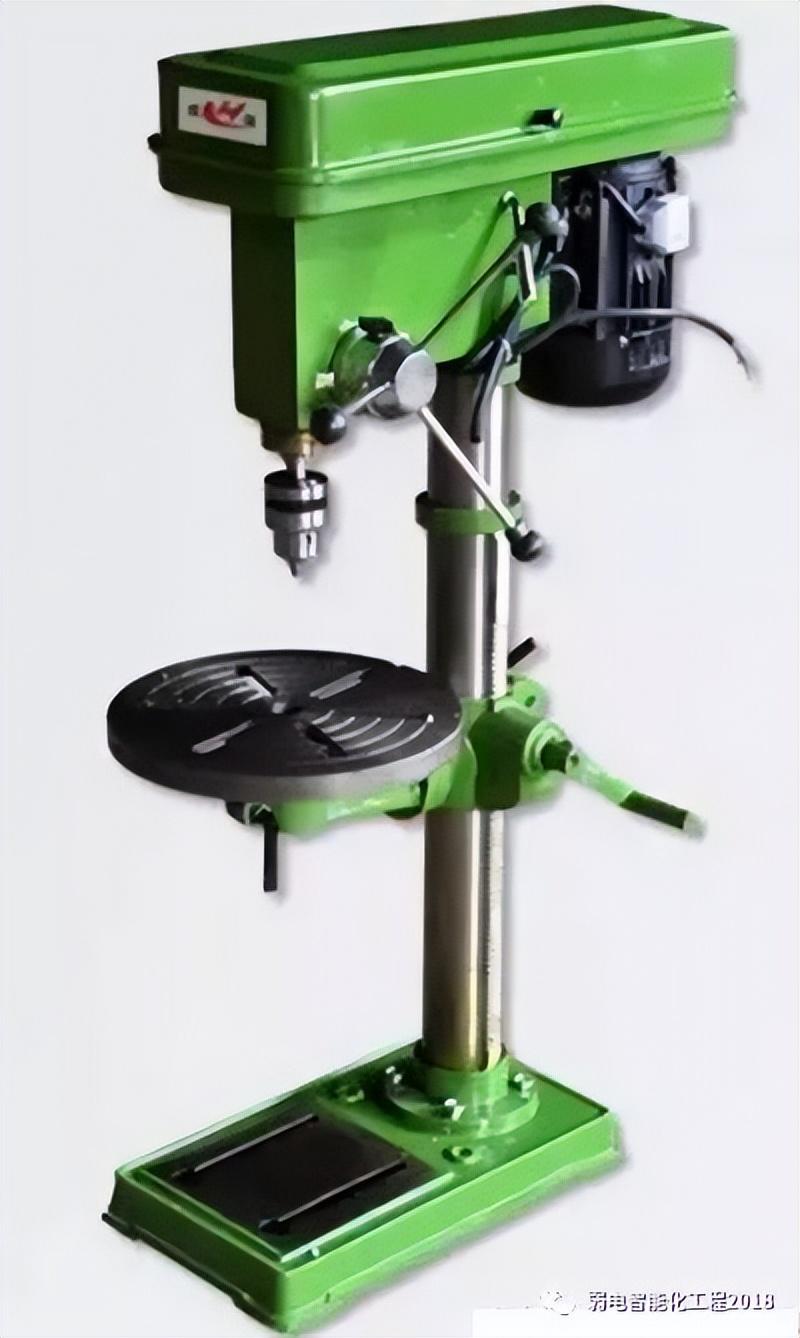

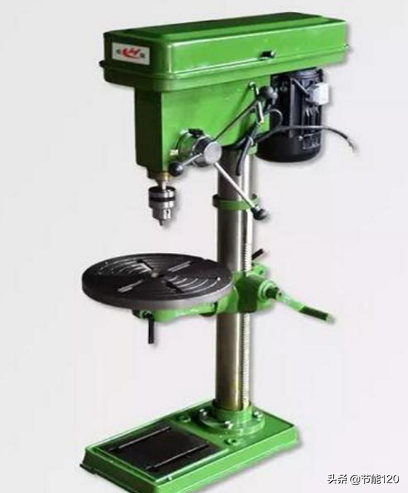

12、台钻
37
线缆敷设工具

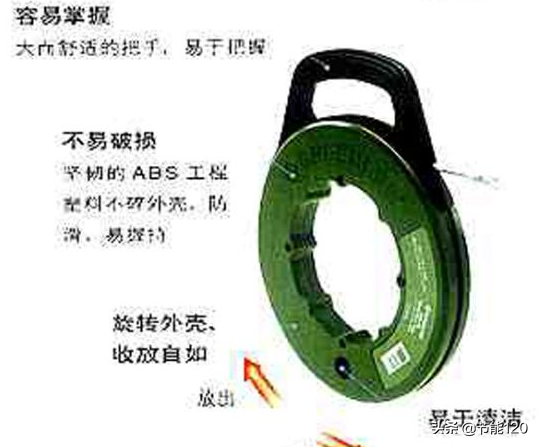

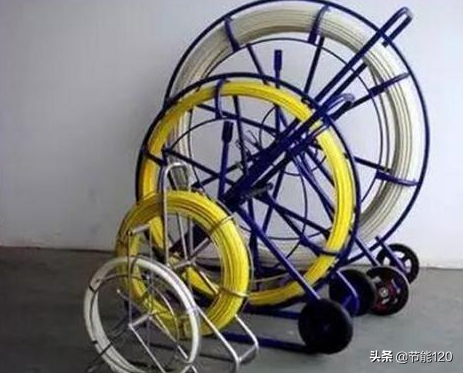

1、穿线器
玻璃纤维穿线器,适用于管道较长的线缆敷设。
38

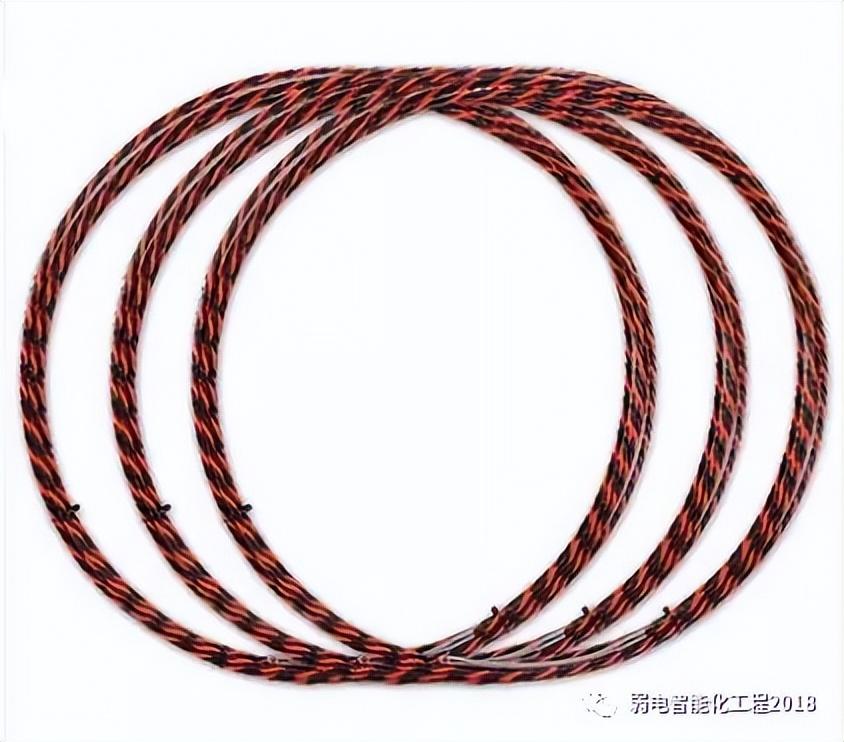

小型穿管器
39
大型穿管器

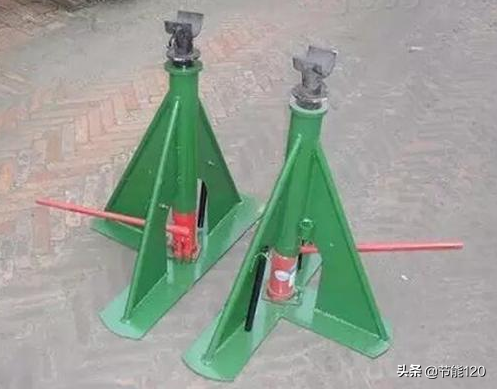

2、线轴支架
40
测试工具
简单测线仪
41

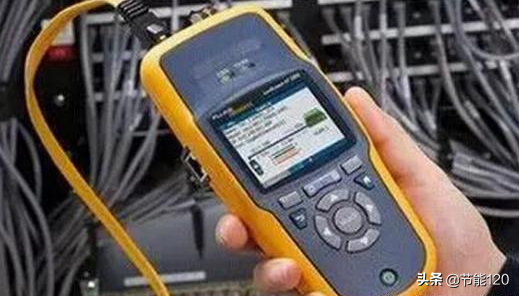

认证测试:
42
巡线仪:
43
专业电缆测试工具:
FLUKE公司的网络布线测试仪表从DSP 100、DSP 4000、DSP 4100、DSP 4300、DTX,形成系列电缆测试仪,这些测试仪器为高速铜缆和光纤网络提供了综合的电缆认证测试解决方案。
其它测试工具

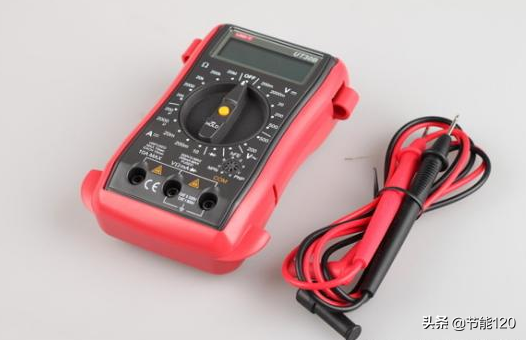

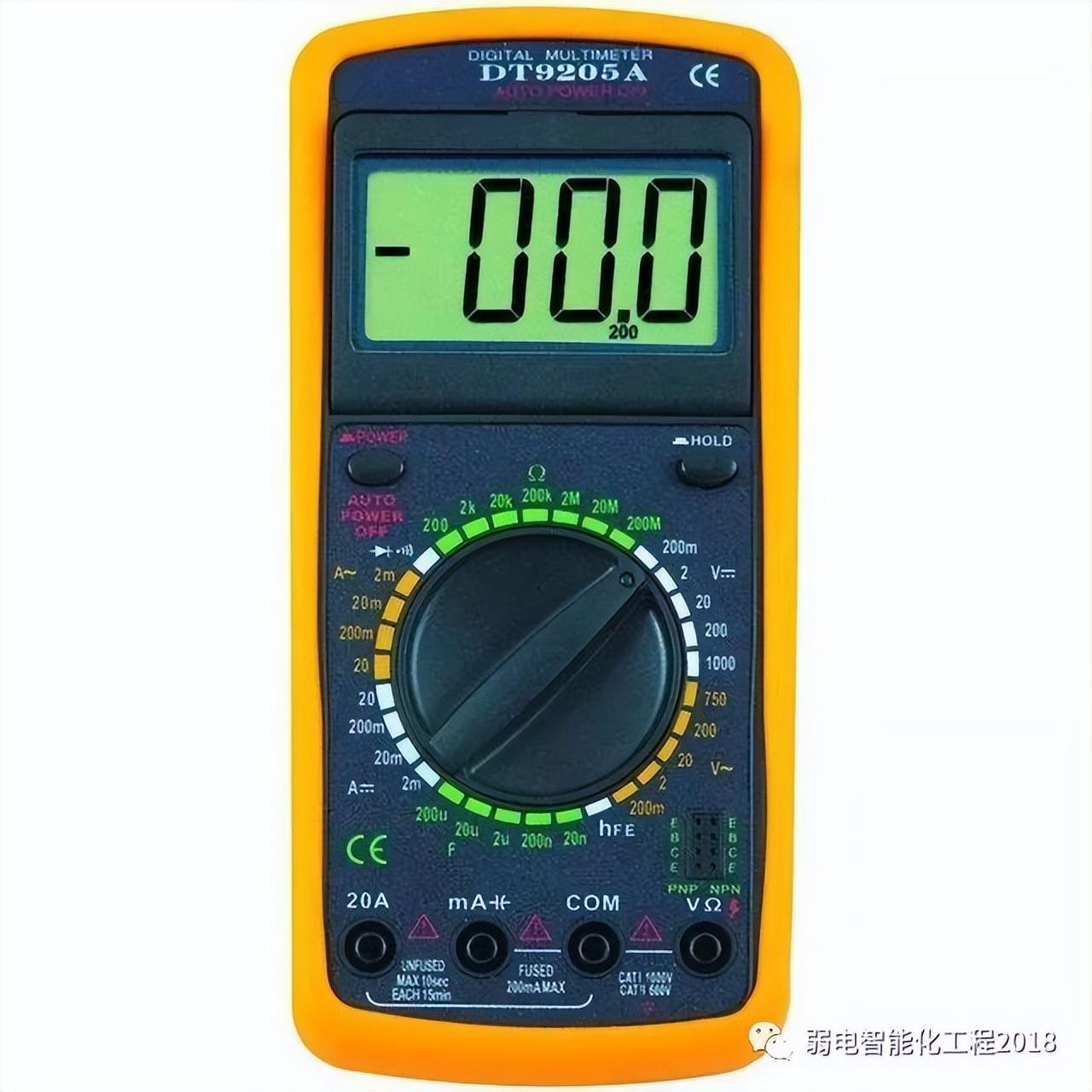

1. 数字万用表
44
主要用于综合布线系统中设备间、楼层配线间和工作区电源系统的测量,有时也用于测量双绞线的连通性。

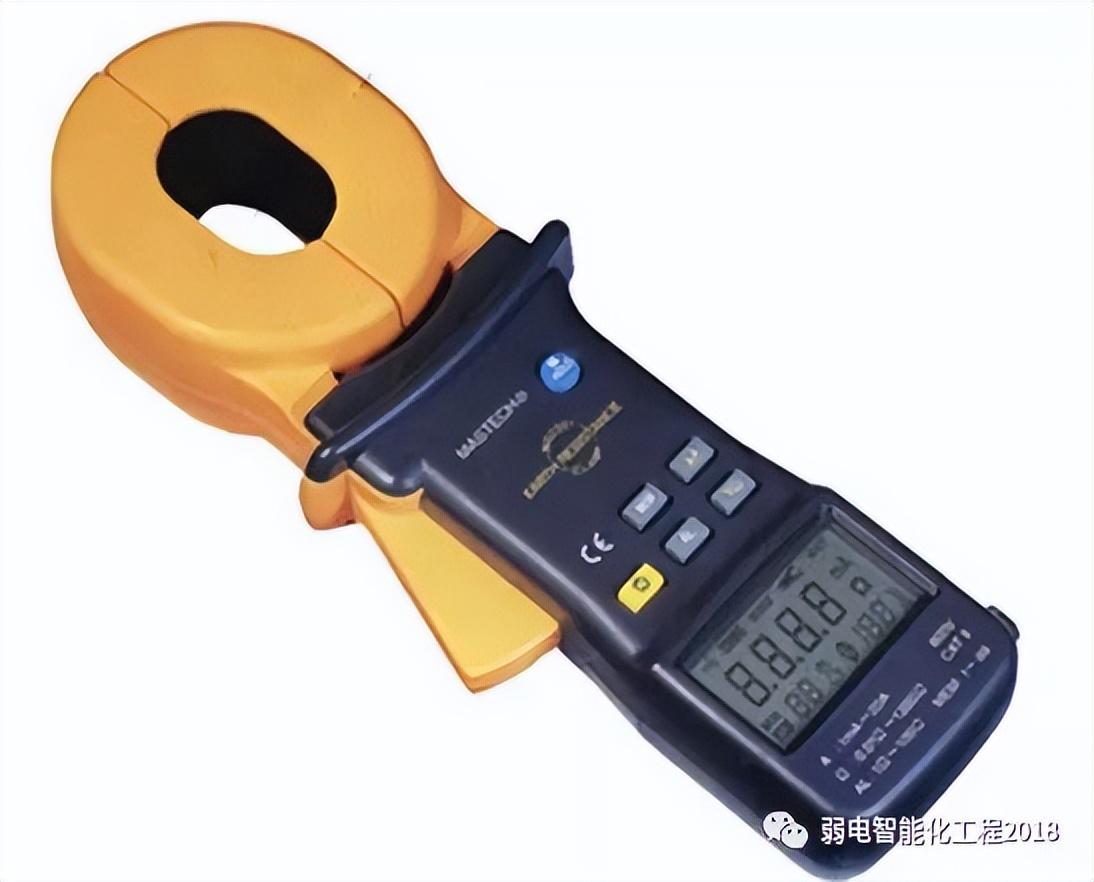

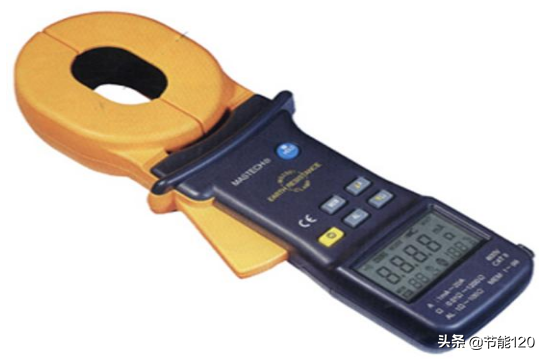

2. 接地电阻测量仪
45
接地系统用于保障通信设备的正常运行,它的作用包括提供电源回路、保护人体免受电击和屏蔽设备内部电路免受外界电磁干扰或防止干扰其他设备。
常用的接地电阻测量仪器主要有手摇式接地电阻测量仪和钳形接地电阻测量仪。
手摇式接地电阻测量仪是一种较为传统的测量仪表,它的基本原理是采用三点式电压落差法。
钳形接地电阻测量仪是一种新颖的测量工具,它方便、快捷,外形酷似钳形电流表,测试时不需辅助测试桩,只需往被测地线上一夹,几秒钟即可获得测量结果。

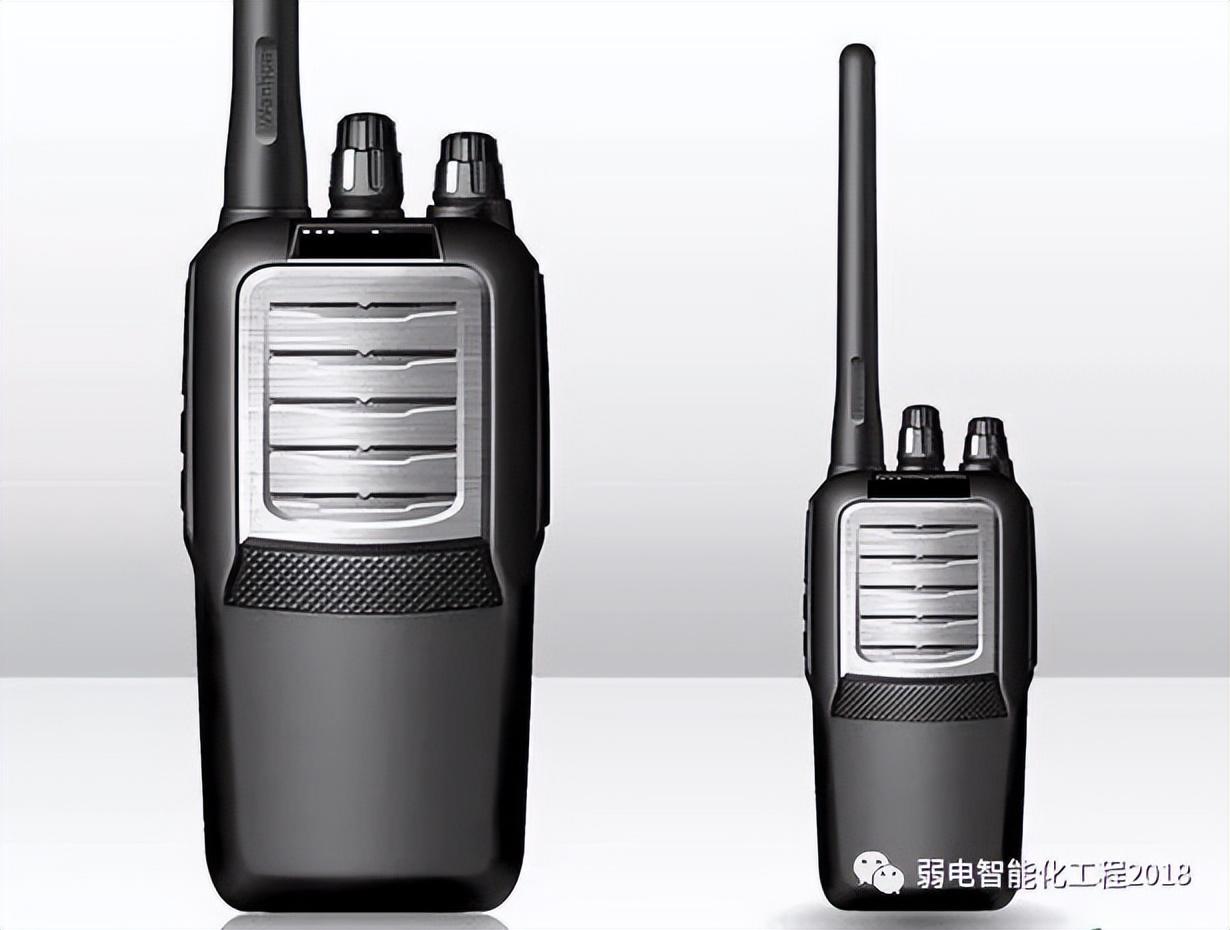

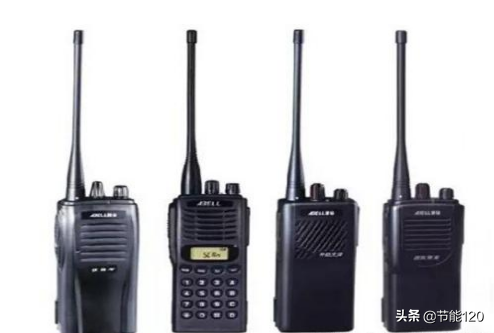

3. 对讲机
46
其它常用工具

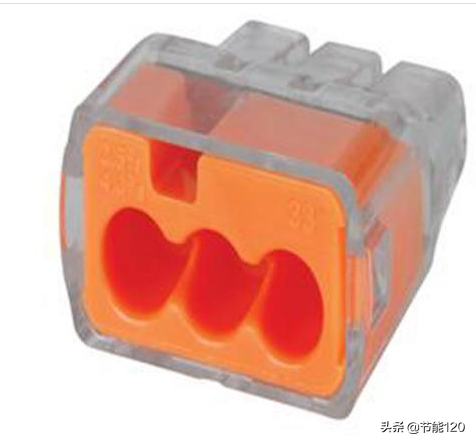

1.插接式导线连接器
47
无需绞合,低插入力,适合快速操作。

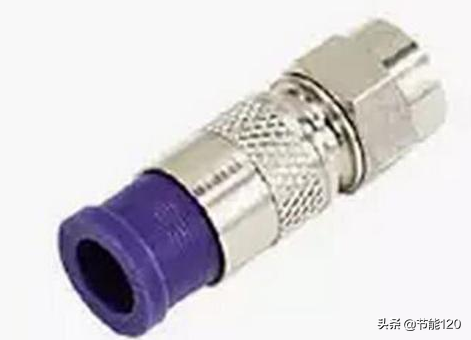

2. 同轴电缆F型端子
48
RF信号保持保证信号强度,连接牢固,不易脱落或松弛。

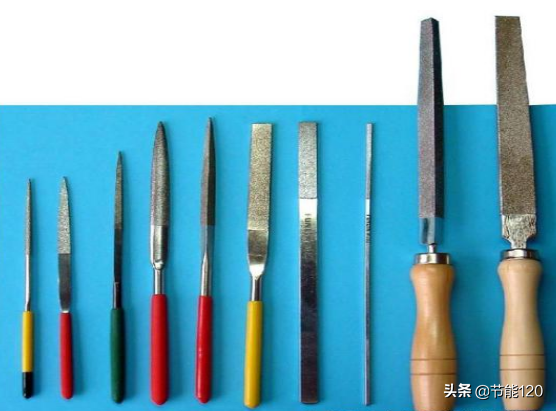

3. 锉刀
49
锯断电线管后修磨管口。

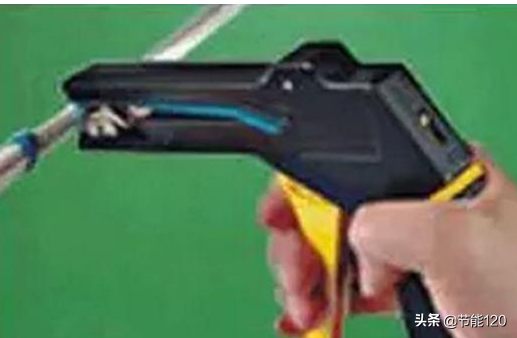

4.扎带枪
50
快速绑扎线缆,自动切断扎带剩余部分。

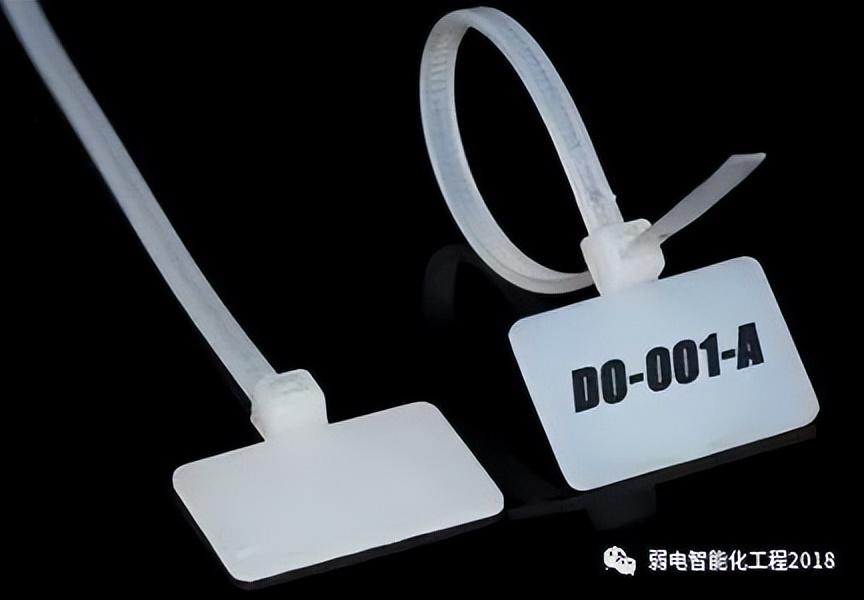

5.标牌式扎带
51

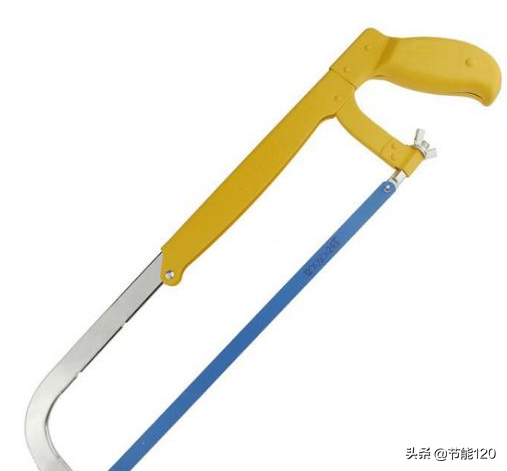

6. 钢锯
52
安防监控用的最新工具
工程宝:
弱电工程施工常用工具有哪些,很多你肯定不知道他叫什么
弱电是一个复杂的集成工程,系统的多样性,造就弱电比其他工具的多样性,干了这么久的弱电,你真的了解弱电使用的工具吗?弱电工程施工所用到的工具非常多,一些常用的工具也许还能叫上名来,有些一常用的你并不知叫什么。如果真要把全部工具整完,应该要开一车大卡车来才能装得完,光买仪器、工具都要过百万了吧,一个弱电智能化的工程都没有多少,可以买到你破产。今天我们把弱电工程施工中比较常用的工具用图叙述一遍,毕竟有些工具知道是知道但是没有用到过,难免叫不上名字,有图有真像,下次就知道按图买,哈哈,依葫芦画瓢总会吧。
下面说开始打电话了。

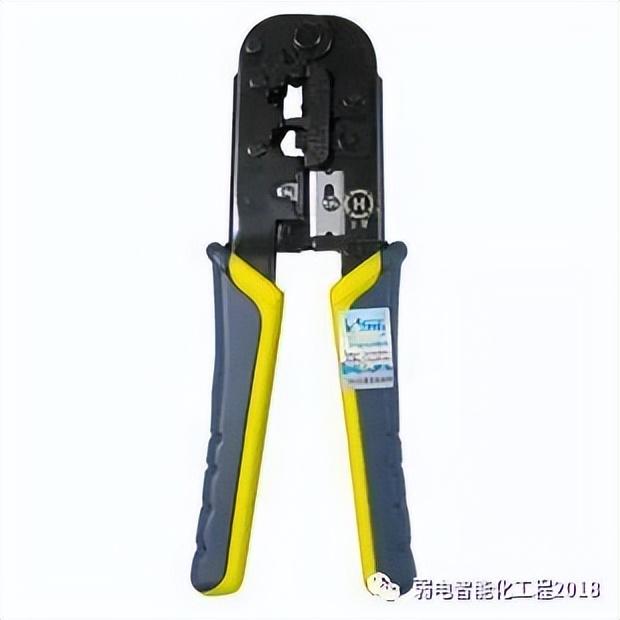

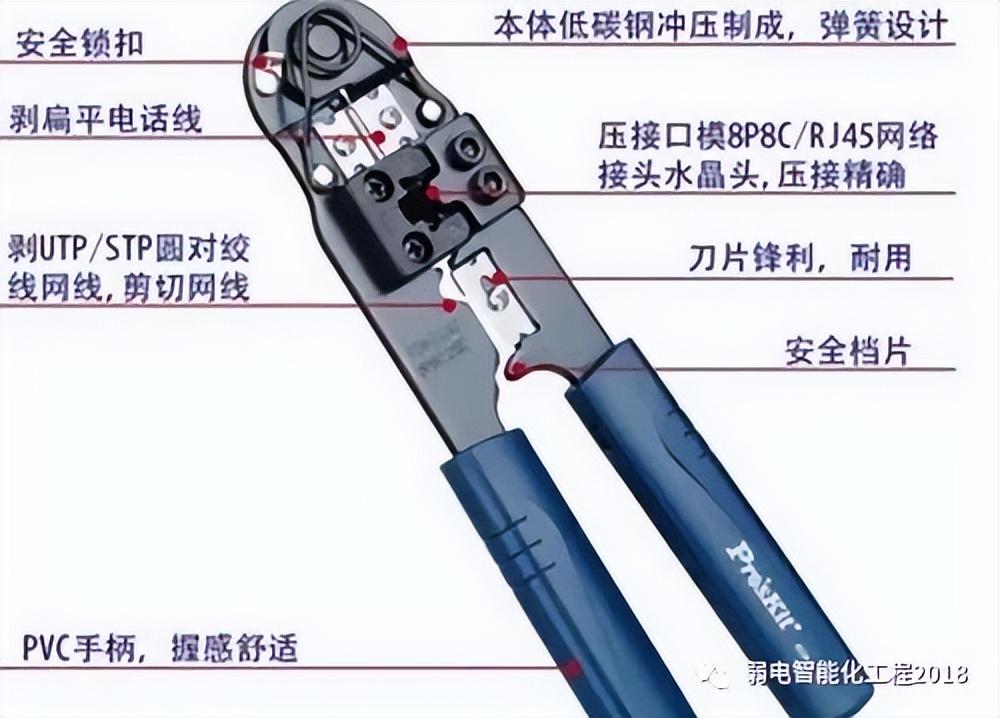

1、网线钳
好的网线钳压出来的头成功率高,作者曾遇到过一把钳子,压头失败率达90%,所以为了提高工作效率强烈建议购买一把质量好的网线钳。不然小小的水晶头会搞得你怀疑人生。有网络的地方就有网线,有网线的地方就我,我就网线的终结者。
2、测线仪
测线仪用来测试网线、电话线的连通性。这是弱电必备工具。

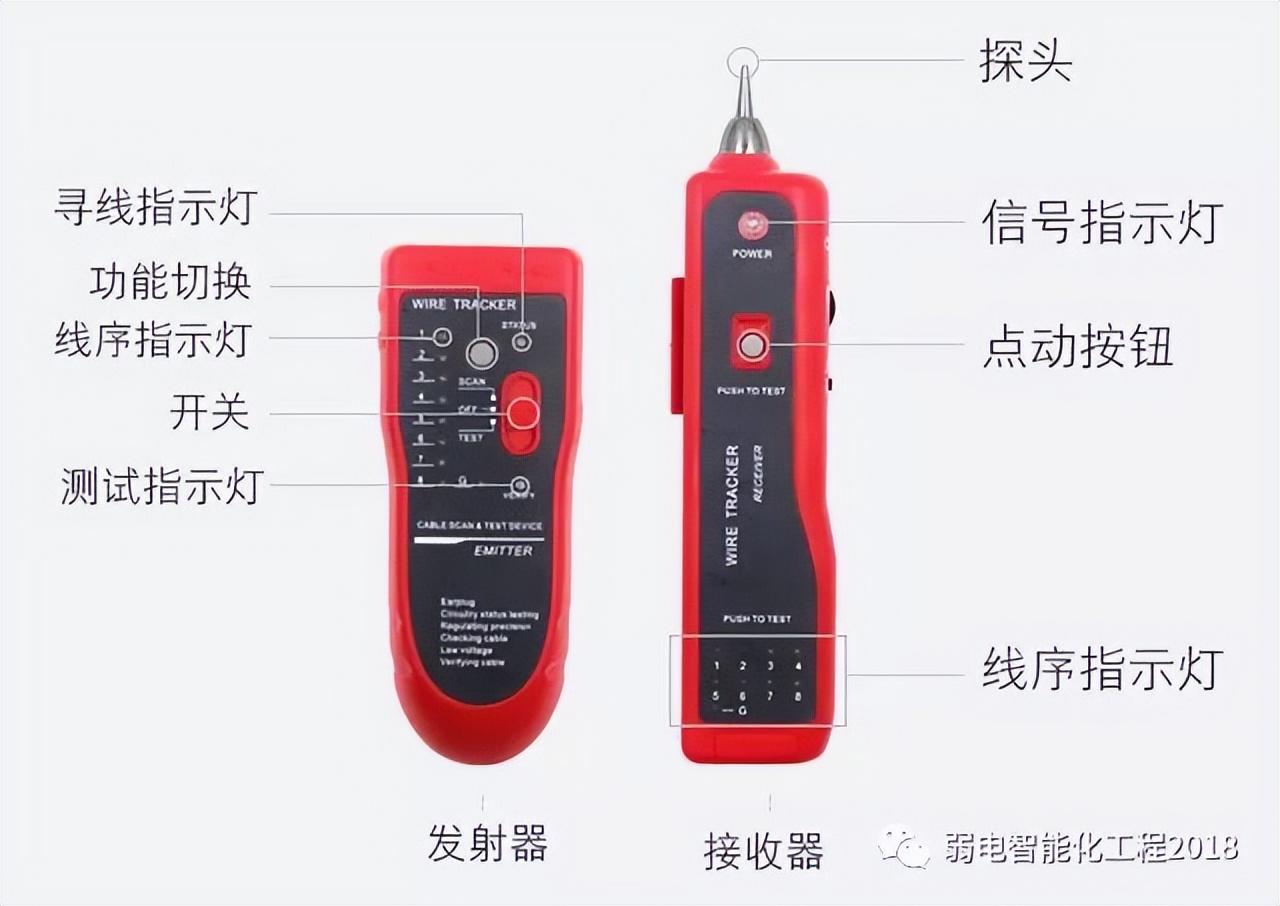

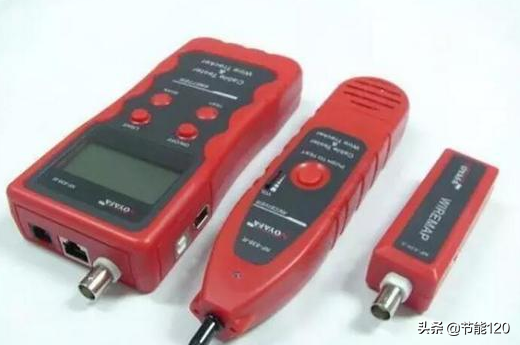

3、寻线仪
利用寻信号震荡发声器发出的声音信号通过RJ45/RJ11通用接口接入目标线缆的端口上,至使目标线缆回路周围产生一环绕的声音信号场,用高灵敏度感应式寻线器很快在回路沿途和未端识别它发出信号场,从而找到这条目的线缆。众里寻他千百度,蓦然回首那人却在灯火阑珊处,这首诗是不是在说我,好害羞。
4、万用表
万用表作用还是非常大的,测电压电流,在没有寻线仪的条件下还能够完成寻线工作。最常用的工具之一,作为工程师必须学会。专业查表,专业查电,我还能查电路中存在问题,还在路上有多少阻碍,正常电压不正常电压我都能查,专治各种不服的电,人送外号电力医生。
5、对讲机
当两个技术人员在大楼中的不同工位施工时,对讲机就可以派上很大的用场。比如测线时,一个技术人员可以在集线架施工,而另外一位技术人员则可以在用户电脑旁配合检测。一套对讲机可以让两位技术人员协同工作。
永远看不到我的另一半,你在这头,我在另一头,只能在同一个频段里面聊天,只听其声,却不见其人。向很手机自由,哪里都能去,我们只能在一小小的圈中,方圆10公里是我们极限生活圈,而且还是一望无际的平原,中间不能有阻当物,生活在一线城市的我们,怎么可能给你这么开阔生活空间,想多了吧,不知道一线城市寸土寸金,方圆10公里能生产多少GDP,能盖多少房。给你的空间,好好在一栋楼里面玩吧,而是还在找个名叫天馈系统的队友帮忙才能实现楼内实时传输,否则让你在楼里面也找来到自己的同伴。发现城市套路深啊,我们就这样被困在一栋楼宇内,还好认识一帮好兄弟,有他们在的地方,我们就能愉快地聊天,我们把我们天馈兄弟取了很好的名字,叫天线宝宝。

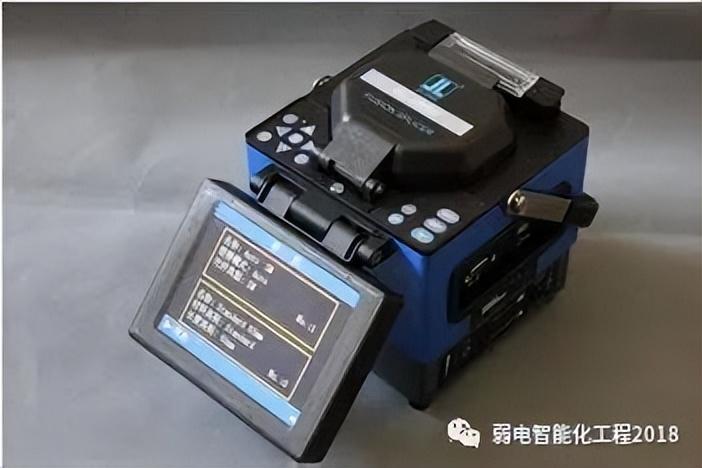

6、光纤熔接机
随着光纤的普遍,光纤熔接机使用的也越来越多,很多施工队都已配备,如果只是企业网络工程师,那就直接找外面专人熔纤方便些。是工具中最贵的王者,服务好它,能让你创收,你就是老板。

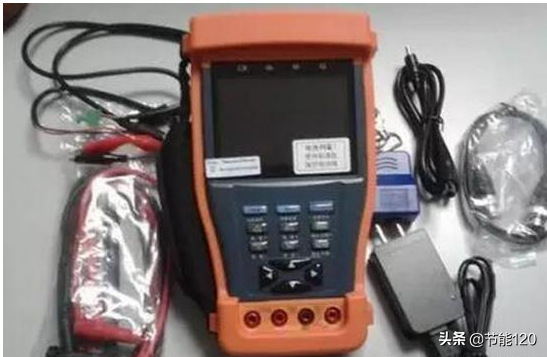

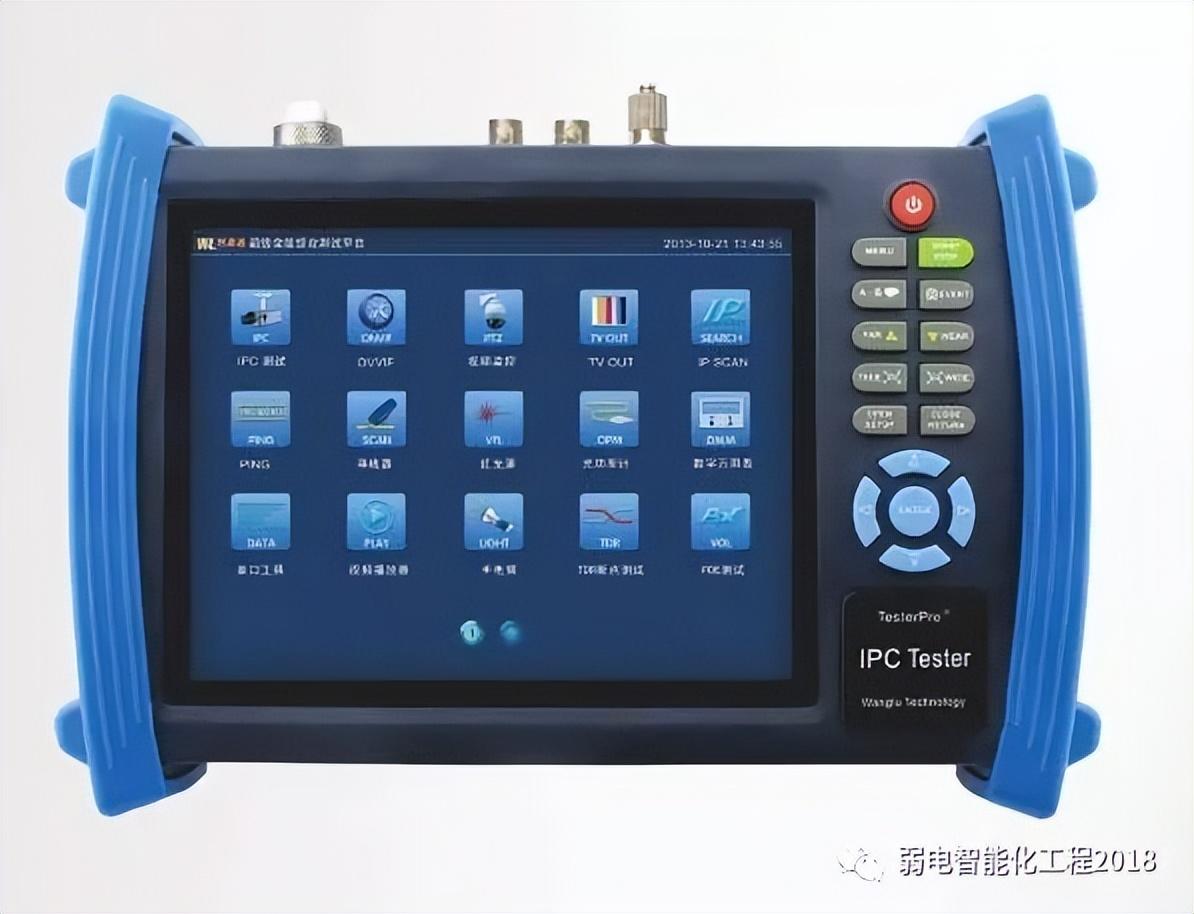

7、工程宝
现在随着弱电项目的拓宽,很多项目都涉及到网络、光纤、同轴电缆等系统,如果有一个既可以测光纤、测网络、调监控的神器,那工作效率一定事半功倍。工程保那是所有弱电工具中的王中王,测试网线,定位故障必备工具,有了它整个弱电的世界都是你的。

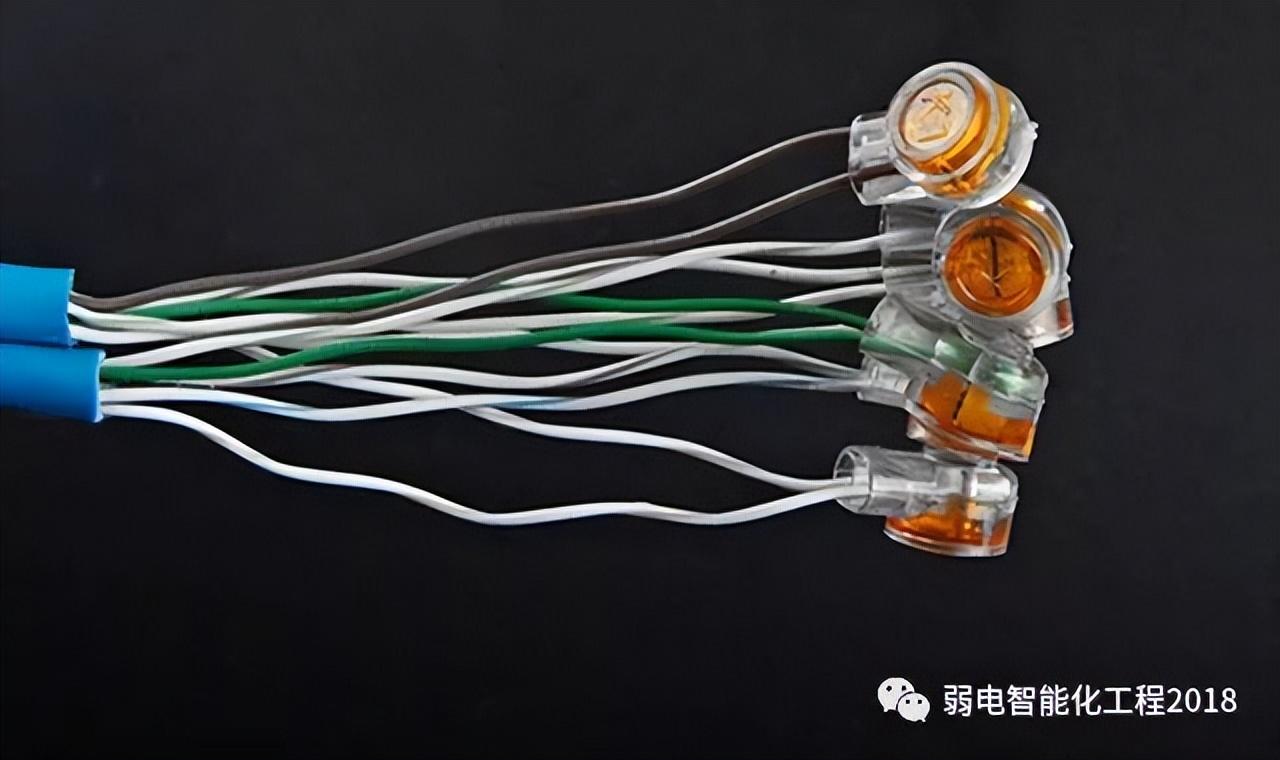

8、接线端子
接线端子是笔者比较看重的小工具,特别是在接线时候,方便快捷,比单纯绑线可靠一些。线不够长,没有关系统,有我,你放心。

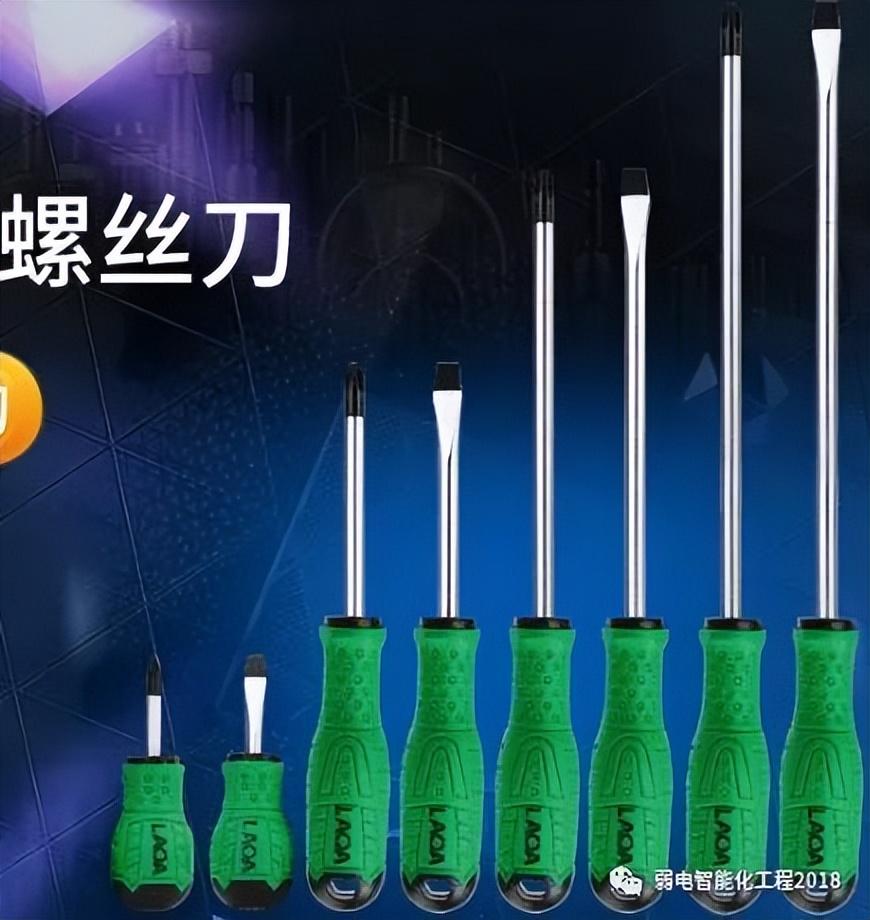

9、螺丝刀套装
作为工具界使用频率最高之一的莫过螺丝刀家庭了,有强大基因,从高到低,从小到大,什么样款式应有尽有,总有一款你中意的。别忘了他有一帮堂兄弟(内六角)及表兄弟(你猜),应该是工具界最大家族。

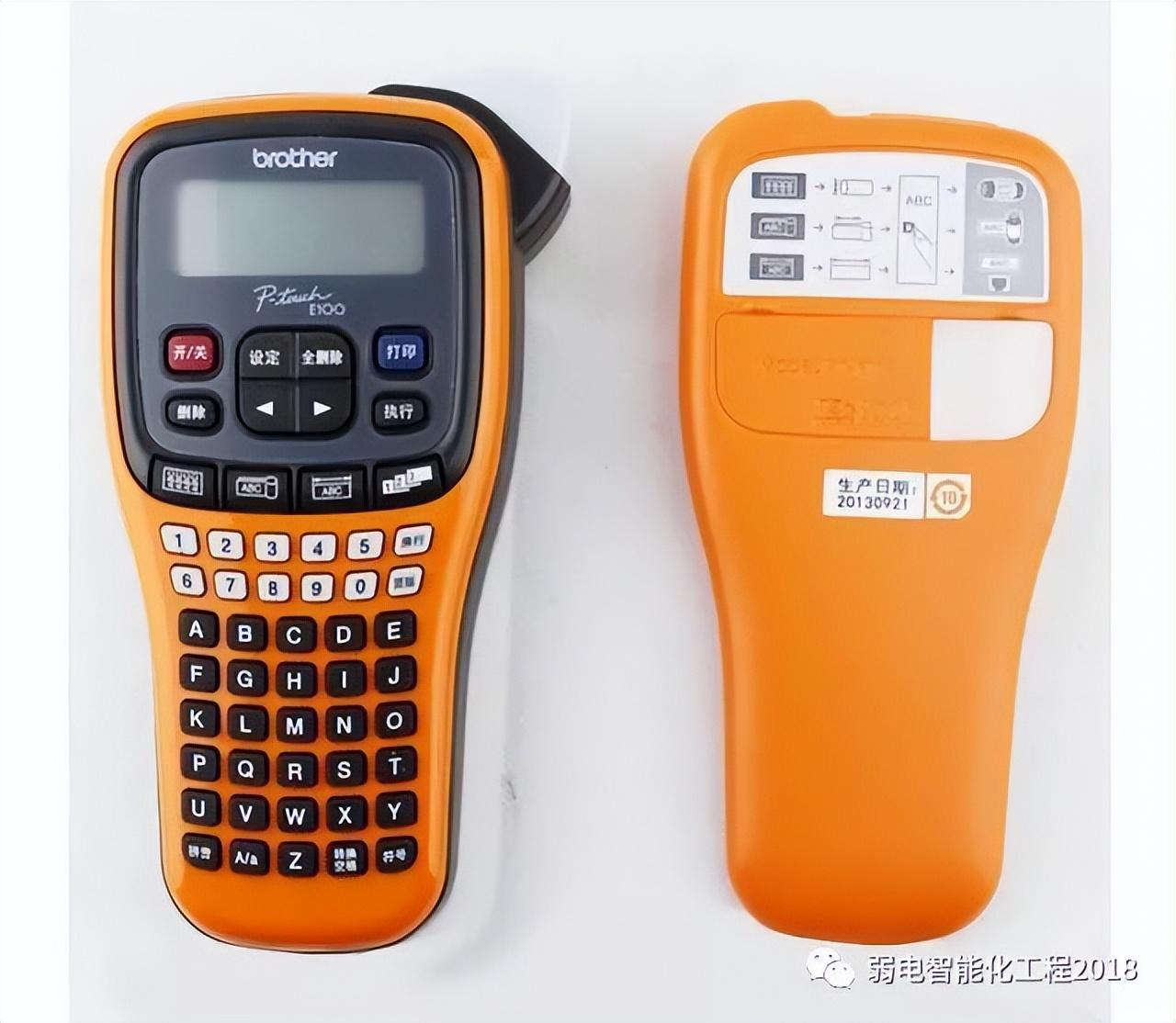

10、标签机
标签机是在做好线路、设备做标记作用,方便后期维护,它是线路设备指路人,没有它,能让你在迷失在线路中无法自拔,那么一台标签机也是必备工具了,它就是你的引路人

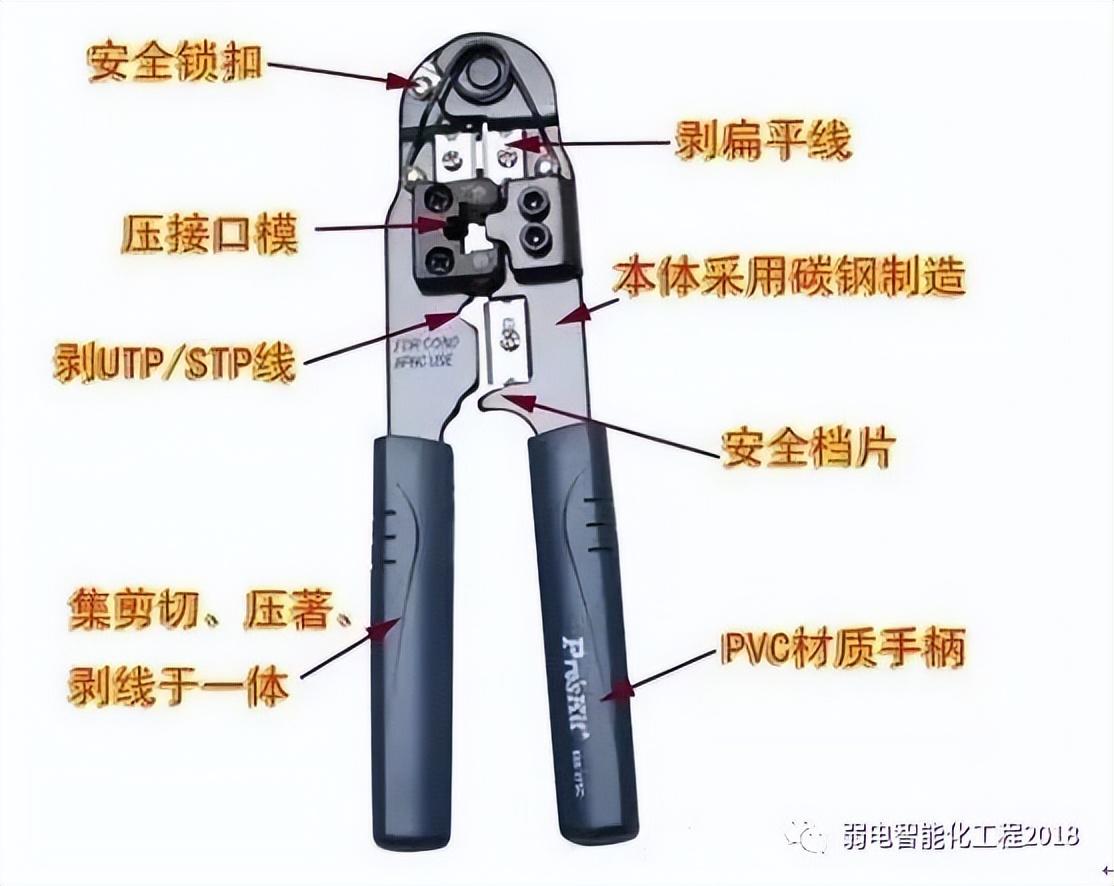

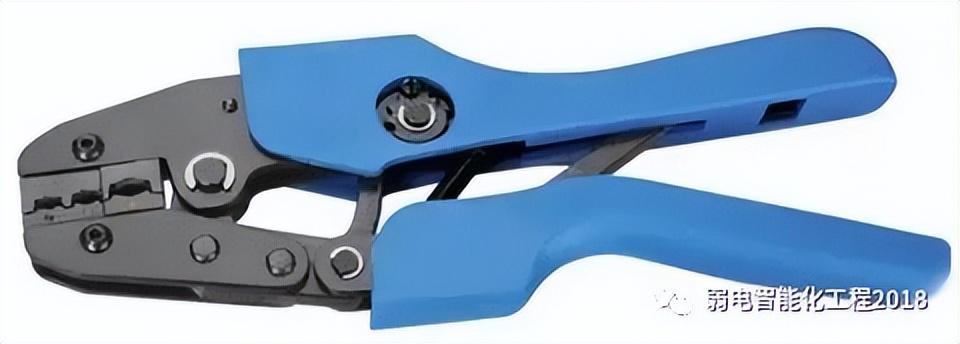

11、压线工具
12、110打线工具
分为110单对打线工具和110五对打线工具,另外还有一种66型的,用于语音系统的交叉连接。

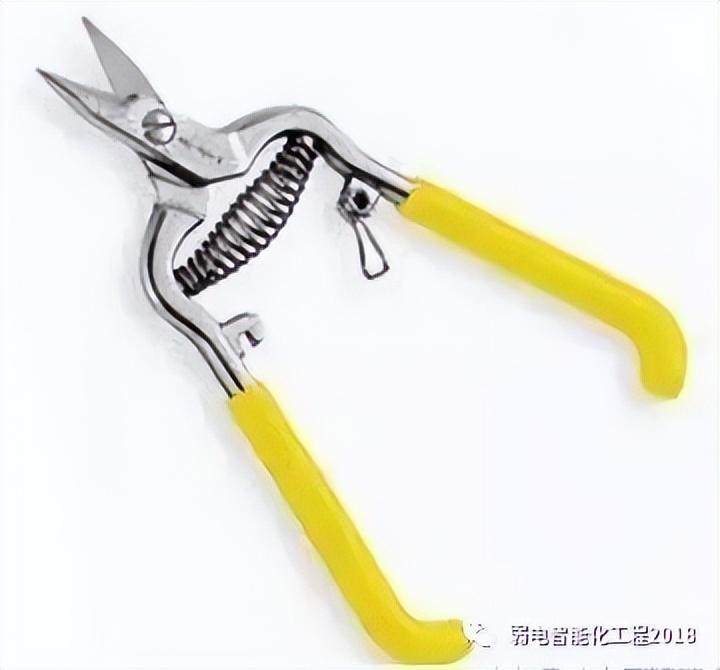

13、光纤剥离钳
14、光纤剪刀
15、光纤连接器压接钳
钳头压模可更换,实现一把工具,多种压接功能。

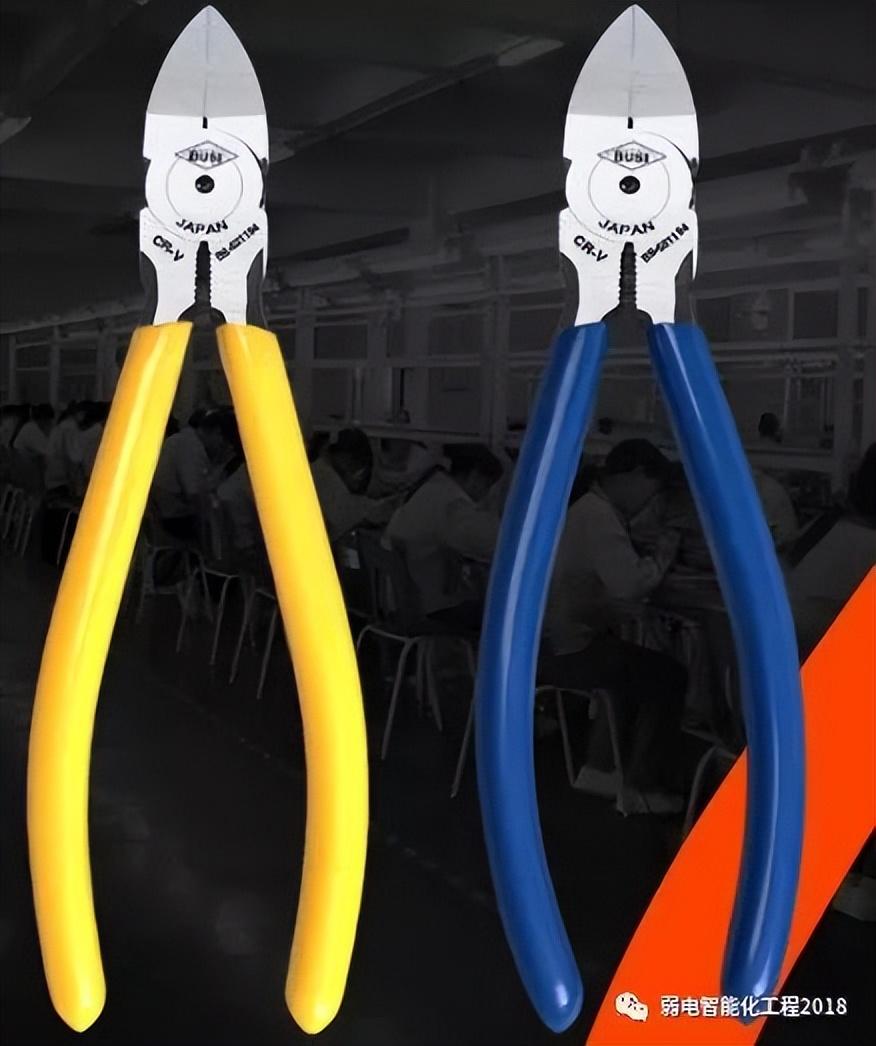

16、斜口钳
个人觉得他是无冕之王,因为他的用处太多了,能剪线,能接线,能剥线,还能修指甲,用处非常广范,展开你的想像力。
17、开缆刀
用于同轴和电力电缆中间或尾端的剥线,手柄中可装备用刀片。

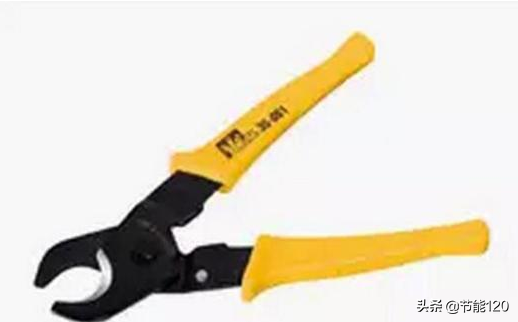

18、线缆剪
剪切多股通信电缆,剪切同轴电缆,也适合于剪切软线。
19、大对数电缆剪线钳
剪切多股通信电缆,同轴电缆。一个长得很像通人的工具,有极度人格分裂、破坏性很强的工具,和通信人很像。

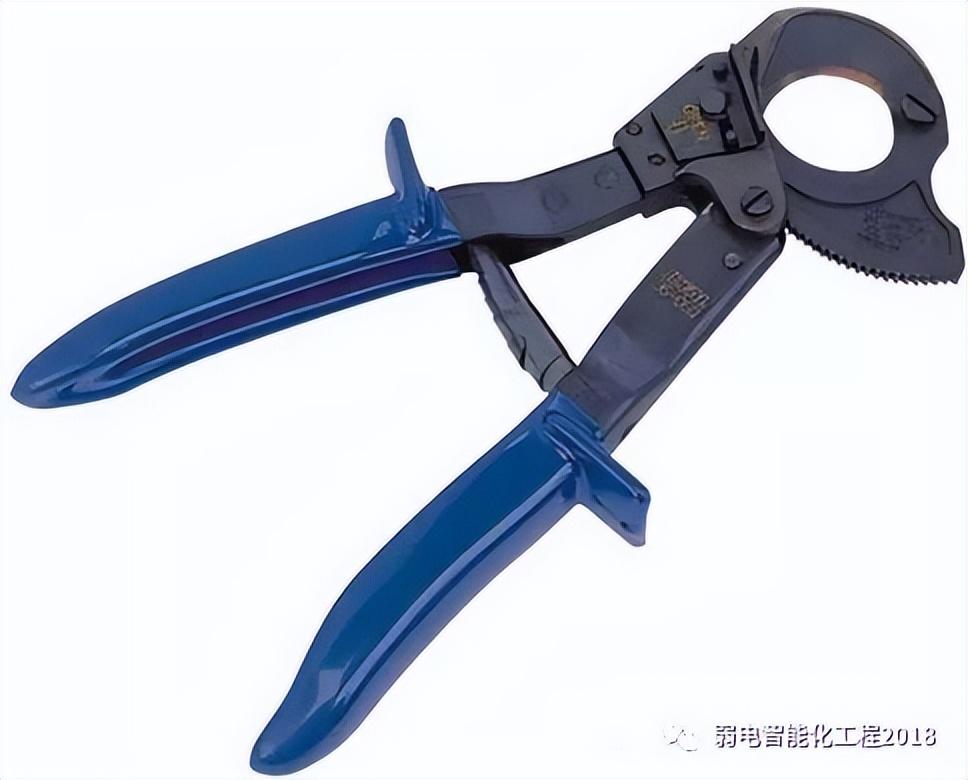

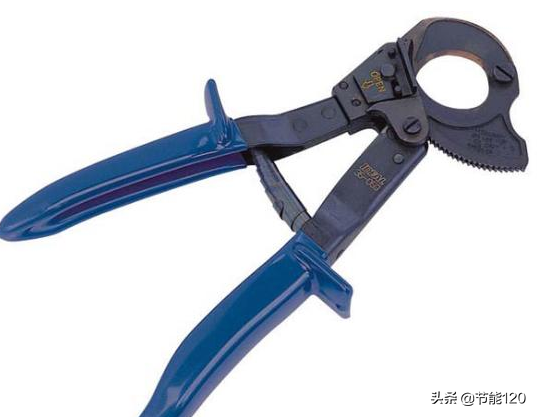

20、棘轮助力剪线钳
圆形刀口,在剪切过程中保证线缆变形最小,快速释放装置,使刀口迅速复位。
21、电动电缆切割工具
22、剥线钳
23、电话接头压线钳
同一工具可完成剪切、剥线、压接工作。
24、线盘
用于长距离的电源线盘接电,线盘长度有20米、30米、50米等型号。
25、充电起子
充电起子,既可当螺丝刀又能用作电钻,特殊情况下以充电电池作为动力电源。
配合各式通用的六角工具头可以拆卸及锁入螺丝,钻洞等。可取代传统起子,拆卸锁入螺丝完全不费力,提高工效。
26、手电钻
手电钻钻孔,适用在金属型材、木材、塑料上钻孔,布线系统安装中经常用到的工具。手电钻由电动机、电源开关、电缆、钻孔头等组成。

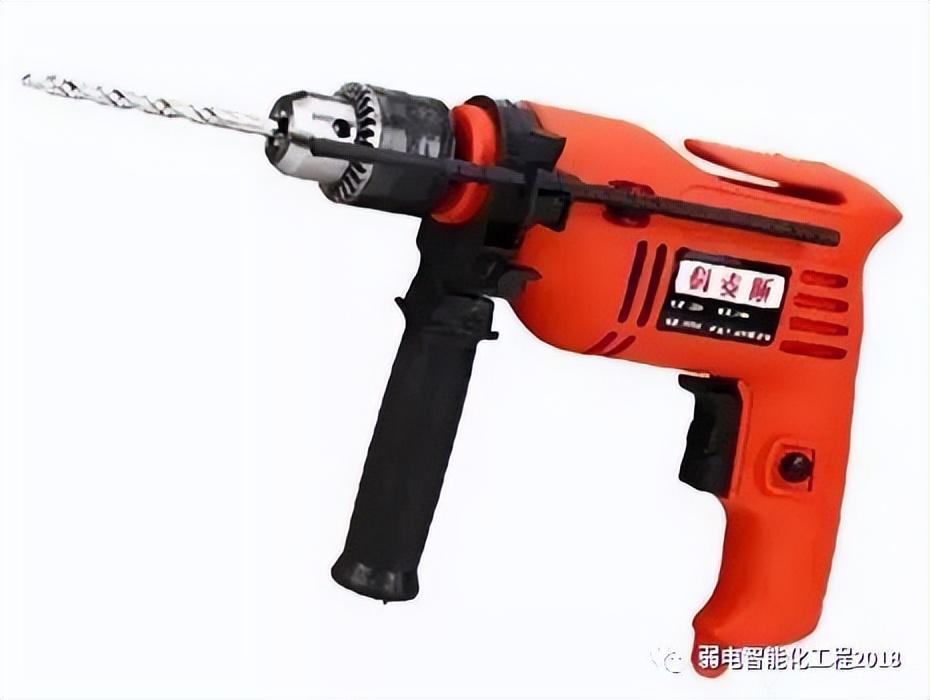

27、冲击电钻
它是一种旋转带冲击的特殊用途的手提式电动工具,由电动机、减速箱、冲击头、辅助手柄、开关、电源线、插头及钻头夹等组成。
适用于在混凝土、预制板、瓷面砖、砖墙等建筑材料上进行钻孔或打洞。
28、电锤
电锤是以单相串激电动机为动力,适用于混凝土、岩石、砖石砌体等脆性材料上钻孔、开槽、凿毛等作业。
电锤钻孔速度快,而且成孔精度高,它与冲击电钻从功能看有相似的地方,但主要区分是电锤具有强烈的冲击力。
29、电镐
电镐采用精确的重型电锤机械结构,具有极强的混凝土铲凿功能,比电锤功率大,更具冲击力、震动力,减震控制和可调控冲击能量,适合多种材料条件下的施工。
30、水钻
水钻是俗称,学名为带水源的金刚石钻,简称金刚石钻。直径为Ф1mm-Ф25mm的孔可直接钻孔。工程:混凝土承重墙重新开门洞,开窗。空调、油烟机、热水器等各种型号的预留孔钻孔。通风管道开洞,消防管道钻孔,线槽开孔,墙面拆除,楼板拆除,爆破钻孔,加固钻孔…。Ф1mm-Ф25mm的孔可直接钻孔。根据需要也可连排式钻孔。可直接钻孔、及各种规格大小的过墙孔工程。
31、梯子
常用的梯子有直梯和人字梯两种,要想站的高必须登梯子。
32、管子台虎钳
管子台虎钳又名龙门钳,用于切割钢管、PVC塑料管等管形材料的夹持工具,管子台虎钳的钳座是固定在三脚铁板工作台上。

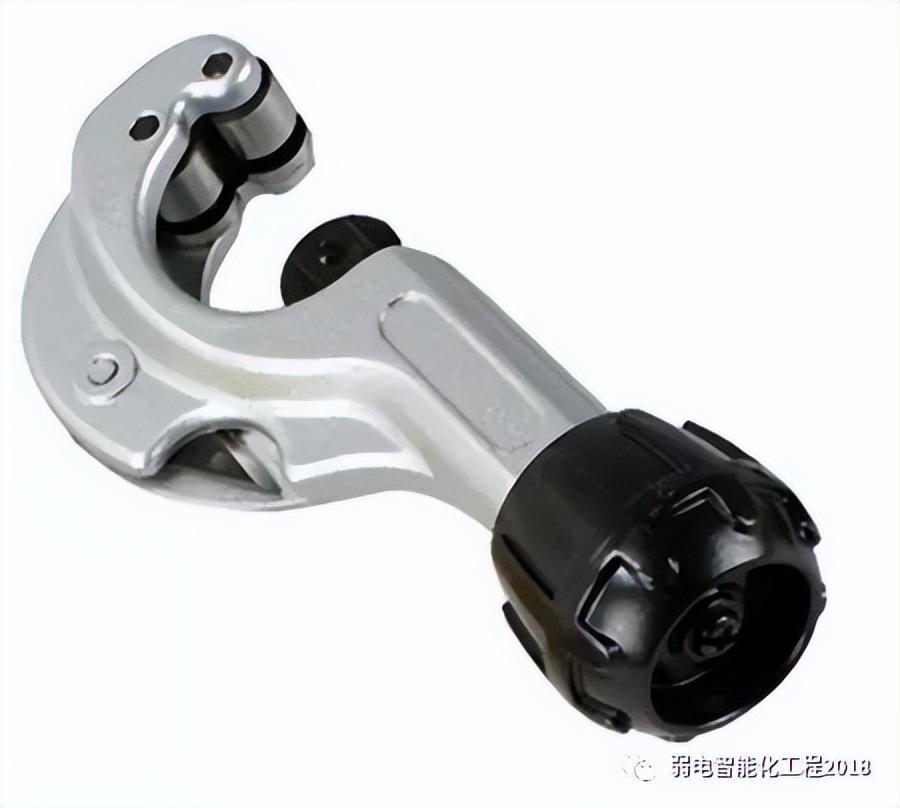

33、管子切割器
管子切割器又称管子割刀。

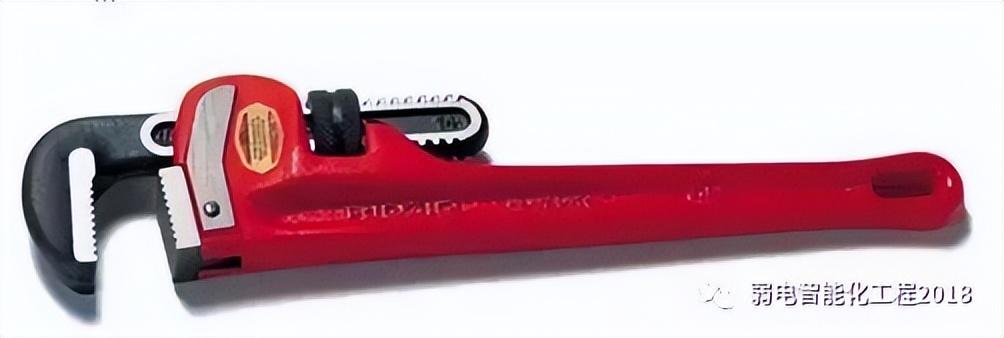

34、管子钳
管子钳又称管钳,用来安装钢管布线的工具,用它来装卸电线管上的管箍、锁紧螺母、管子活接头、防爆活接头等。

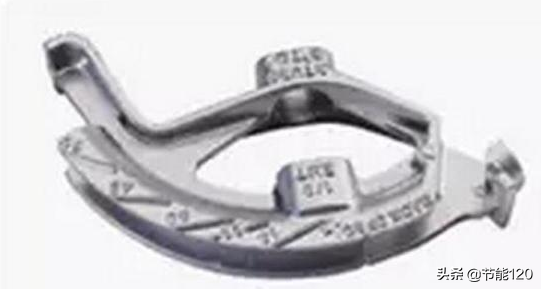

35、简易弯管器
经热处理,具有超高强度,延长应力点的寿命,标记均铸造在弯管器两面,便于观察。锯齿形槽口,有效防止打滑,并最大程度实现省力。综合布线工程中常自制自用这种简易弯管器,用于25mm以下的管子弯管。
36、曲线锯
主要用于锯割直线和特殊的曲线切口的;能锯割木材、PVC和金属等材料。

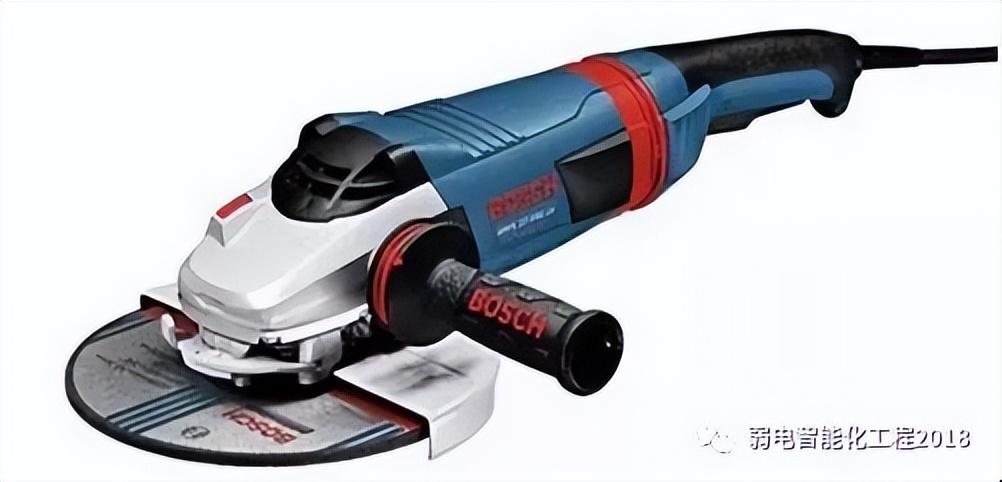

37、角磨机
角磨机用于磨平金属槽、管切割后会留下锯齿形的毛边,防止毛边剌穿线缆的外套,保护线缆。
38、型材切割机
由砂轮锯片、护罩,操纵手把、电动机、工件夹、工件夹调节手轮及底座、胶轮等组装而成、电动机一般是三相交流电动机。在布线管槽的安装中,常常需要加工角铁横担、割断管材。
39、台钻
线缆敷设工具
40、 穿线器
玻璃纤维穿线器,适用于管道较长的线缆敷设。当预留管没有预留线时,它就是你的救星,是黑暗中的天始,引领你走向光明。

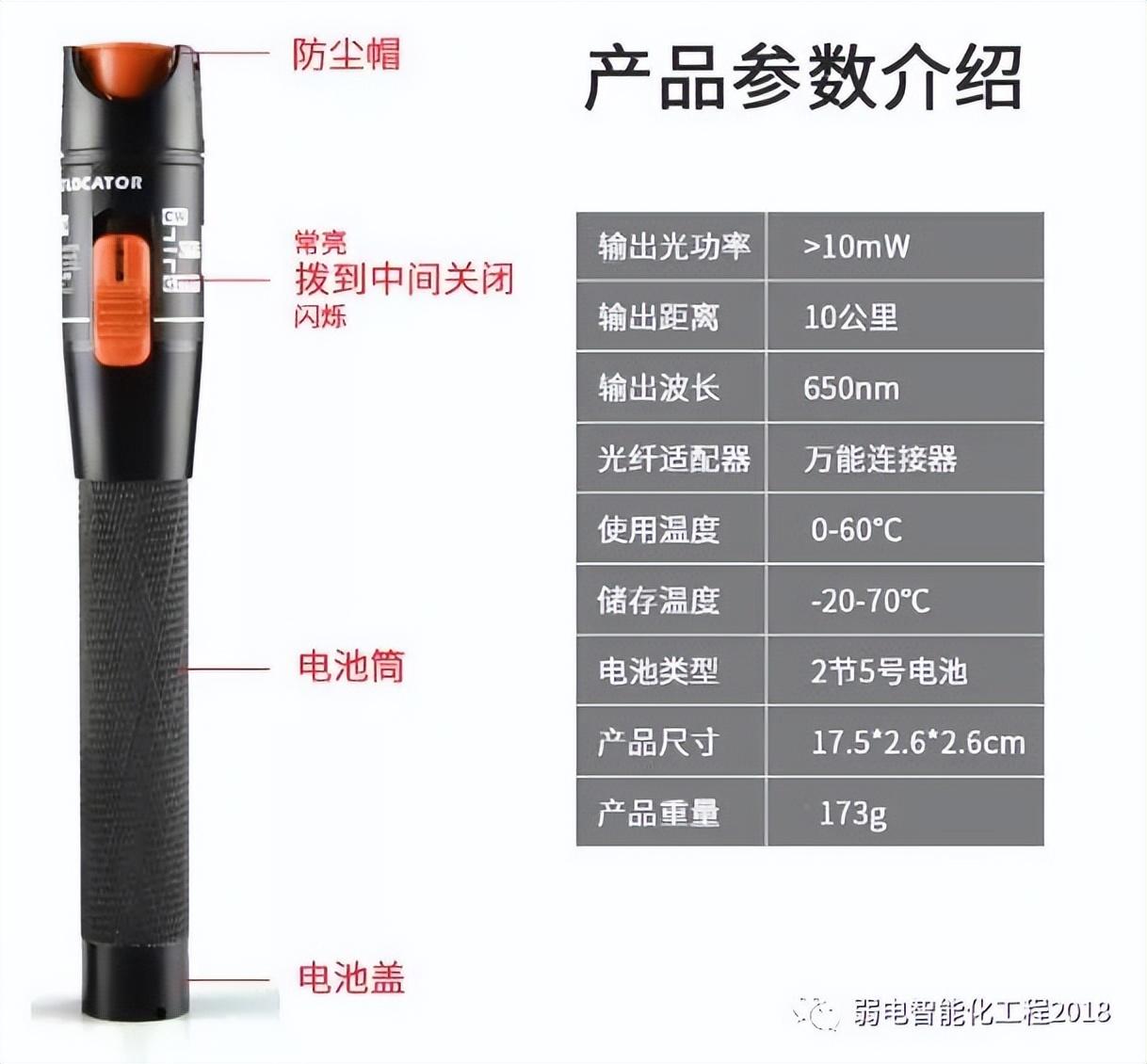

41、红光笔:
用测光纤否通路,红光笔发出红光,在光纤的另一边看到红光说明光纤正常。测试通路问题。它是一名秒到选手,人称秒?,展开想想,你在快也不是它的对手。而具还是一个直男癌,一根筋。

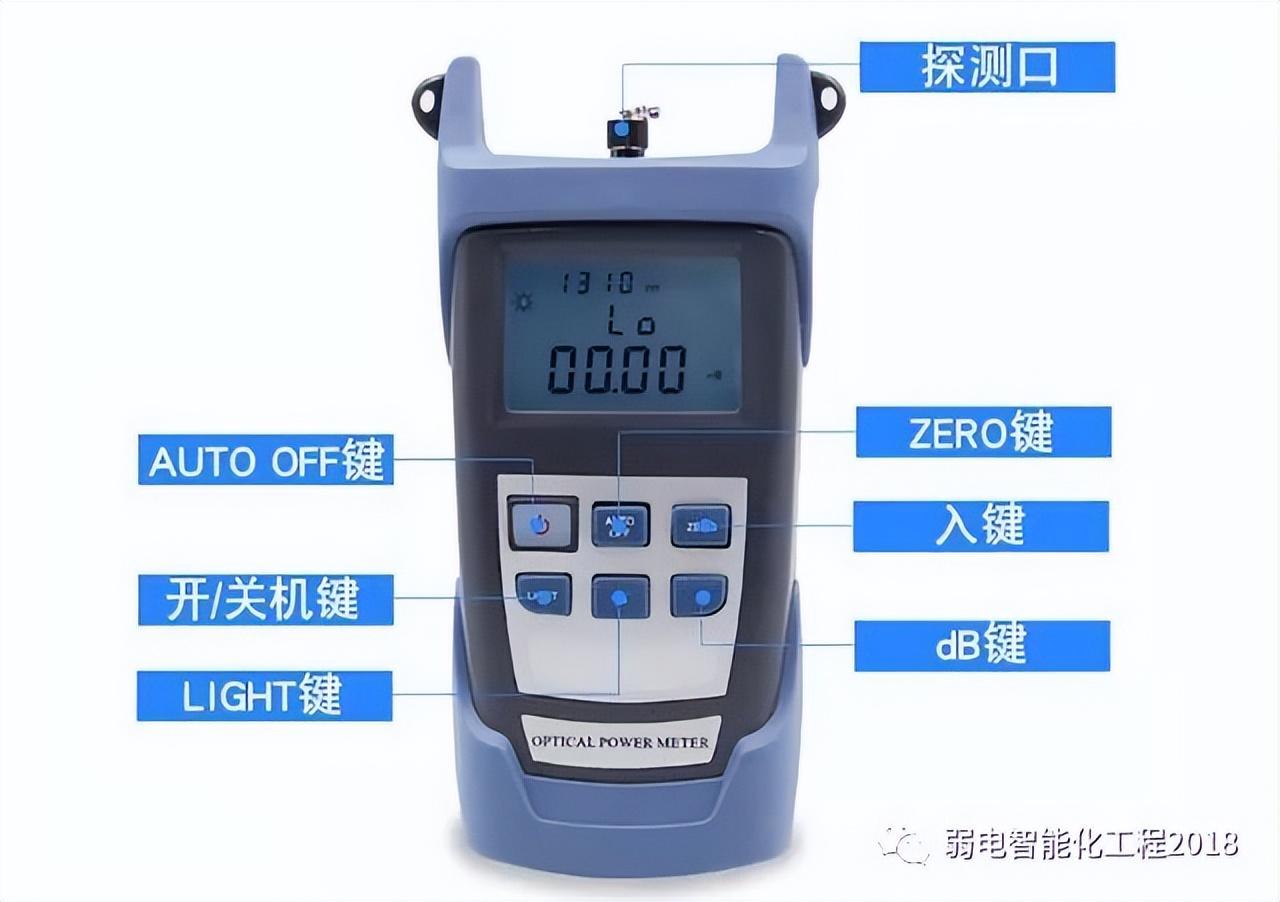

42. 光功率计
用于测试光纤传输损耗,单位dBm,有多个波段,波段不同代表不同意义。一个能把光也能测试他传输损耗技术宅男,专业测试30年,从未被超越,我只对光有感情,专一是我的特点。

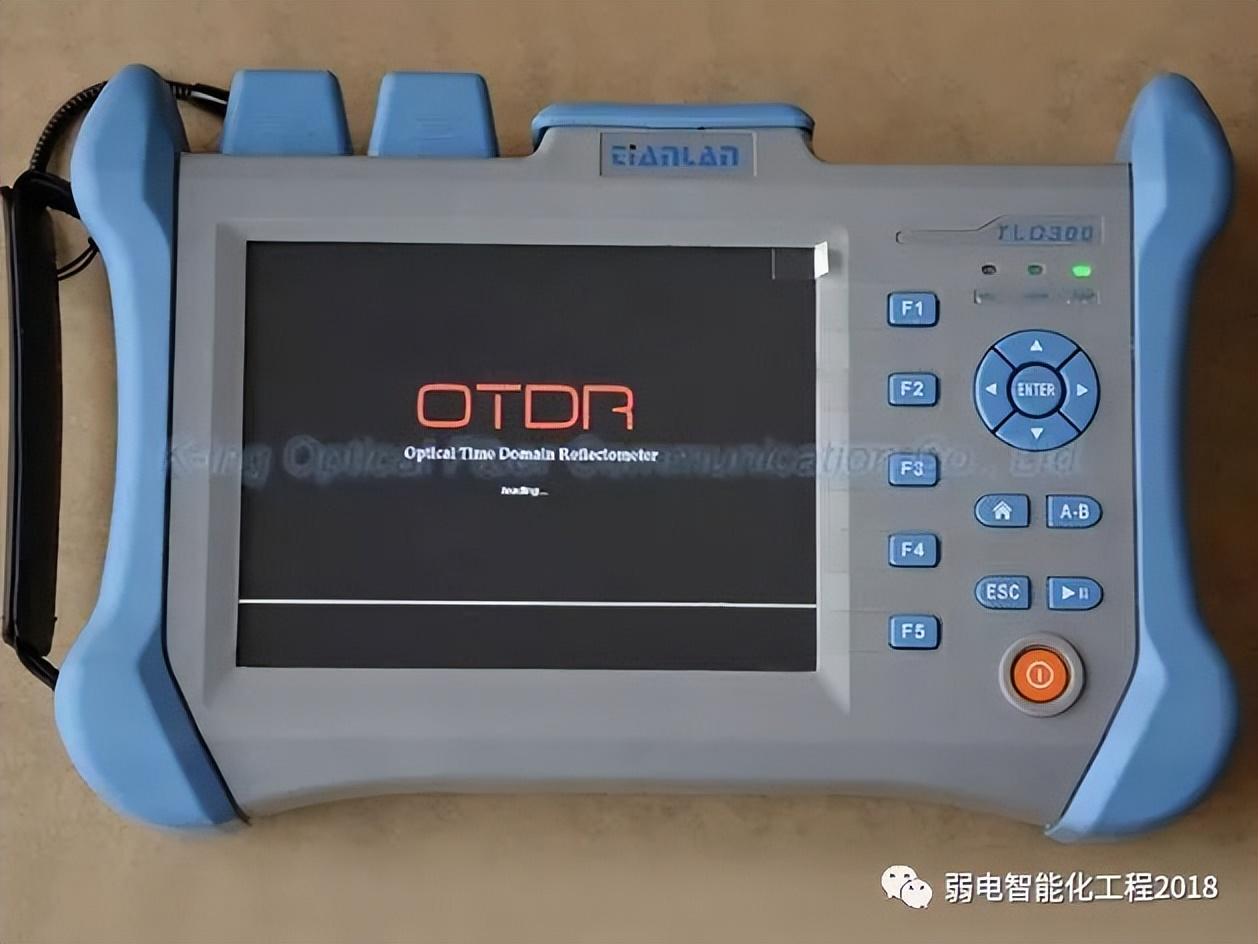

43.ODTR光纤熔接测试仪器
主要用于光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。一个专注于在光纤里面跑路的老男人,人称秒跑男,和红光笔是好基友,都是秒男。区别在于前面路断了会知道回来,并记录下在什么地方路断了或都路况不好,责任心是非常重的,是个好选手。他的另外一廉价兄弟红光笔就是一根筋,明知前面是断路还是一如既往走,结果也知道,扑街。还好我比较高贵,聪明。
44 接地电阻测量仪
接地系统用于保障通信设备的正常运行,它的作用包括提供电源回路、保护人体免受电击和屏蔽设备内部电路免受外界电磁干扰或防止干扰其他设备。
常用的接地电阻测量仪器主要有手摇式接地电阻测量仪和钳形接地电阻测量仪。

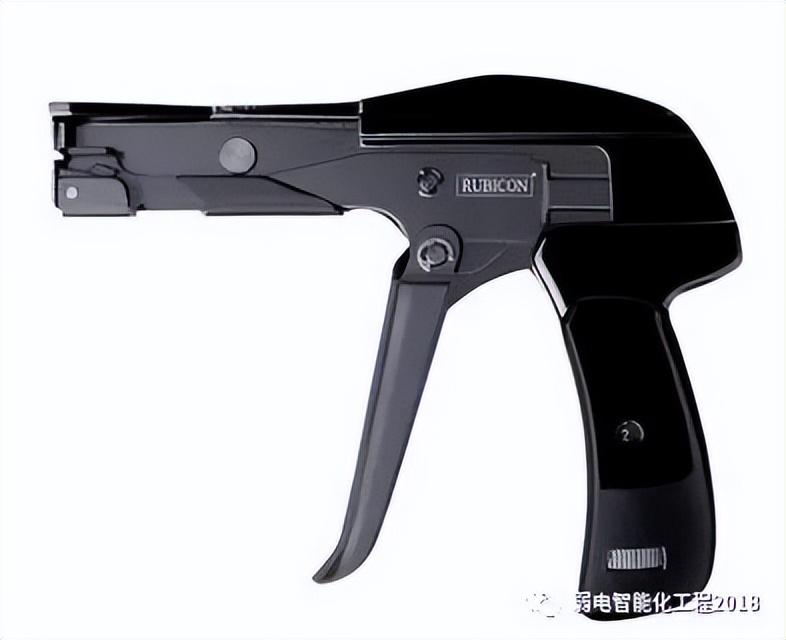

45、扎带枪
快速绑扎线缆,自动切断扎带剩余部分。

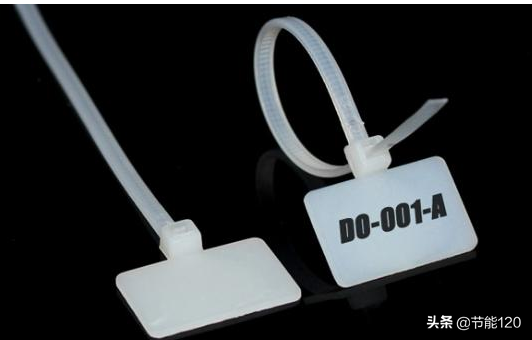

46、.标牌式扎带

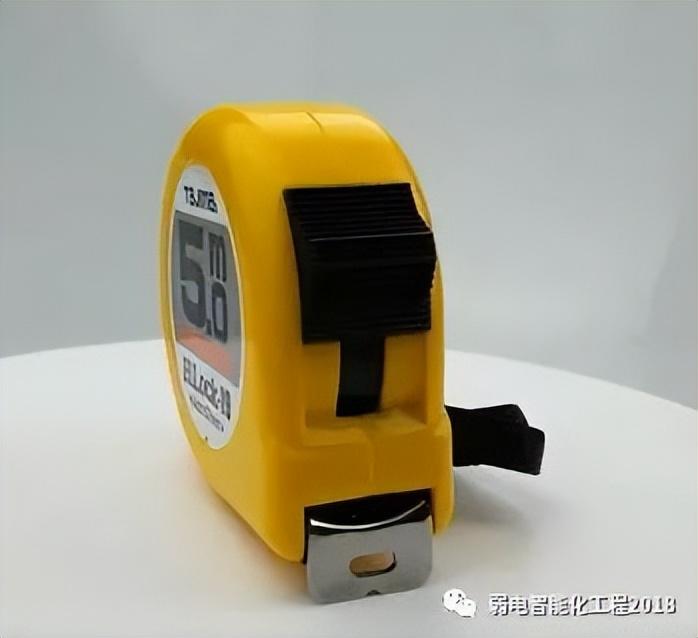

47、 卷尺
用于测量距离,定坐标、定距离、定点位、定高度、定长度、定宽度、定尺寸。有我在的地方,数学、几何都给我用上,不要告诉我数学是体育老师教的。哪都不顶用。能不把位置精确定出来,就靠你自己了

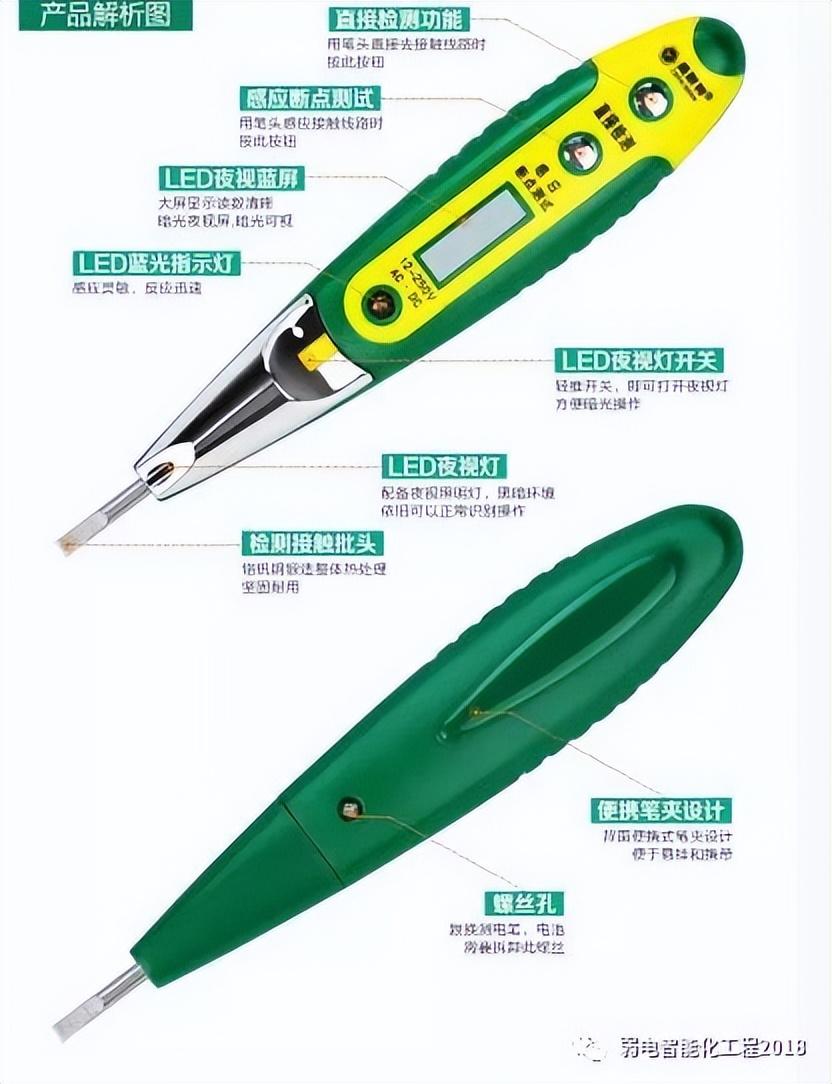

48.试电笔
用来测试电线中是否带电。有我在的地方,最起码能保证你不会被电伤到,我是你的电力守护神。哎哎哎,这是干嘛,又拿我当螺丝刀用,你这是大材小用,这是对我人格的不尊重,我抗议。能不能不要这用力拧,我不专业螺丝刀,放过我吧,在不放,我就报废了,下次就不能用守护你的安全了。啊。。。。一声惨叫,扑街。

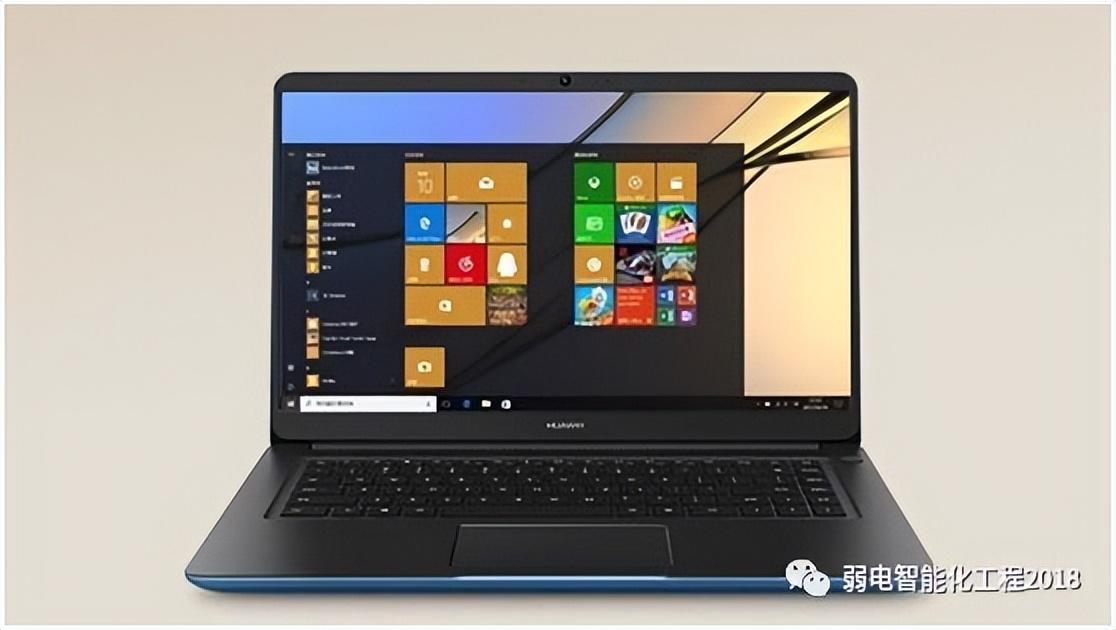

49.笔记本电脑,王者中智者
一般主角都是最后出场的,一看我的超高的颜值,非常符合男主气质,大家都知道谁才是主角,舍我其谁。我又这些工具中智慧担当,我就是任务传达室,一切的指令都是从我发出去,分配到各个组去进行排查问题,我有强大处理能力,能分析出各种问题的起因及处理方法。我就是我,一个美貌与智慧并存,才华出众,功能强大,一个真正的智者。
总结下弱电,弱电系统多,造成各类的专业测试工具,各位要入弱电这行艺不精通点弱电相关仪器仪表,都不好意说自己是做弱电出来的,告诉你什么叫真正的十八般武器,样样精通,弱电行业就能实现你的武侠之梦。弱电行业,看着进入的门槛不高,其实他对一个的综合要求很高的,多系统集成,造就弱电不一般的梦,也造就施工队伍综合实力要强大。
