什么是电路回路？电工必知的电工基础知识

可以形象理解为头尾连接的一个圈圈，里边有电流在流动。电路回路，是指任意一个闭合的电路。在一个电路中的电子从正极出发经过整个电路、负载、所有的电器回到负极这就形成了一个闭合回路。交流回路则是从一相出发经过电路、负载等回到另一相或回到零线所构成的闭合回路。以灯泡为例：从电源进线空开接一根火线，经开关接到灯的一端，从另一端接一根线回接到总零线上就是一个回路。

回路是物理电学的一个基本概念。它一般指由电源、电键、用电器等构成的电流通路。

单回路就是指一个负荷有一个供电电源的回路；双回路就是指一个负荷有2个供电电源的回路。

一般，对供电可靠性要求高的企业,或地区重要变电站,均采用双回线供电,这样可保护其中一个电源因故停电,另一个电源可继续供电.但对一般的对供电可靠性要求不高的中小用户往往采用单电源供电.

简单的说一个回路即一个接通的电路，一个电路中的电子必须从正极出发经过整个电路，当然电路中必须有电阻，否则就会形成短路，经过所有的电器回到负极这就形成了一个闭合回路。而交流回路则是从一相出发经过电路回到另一相（工业用电）或回到零线或地线（民用电）。

新手电工常有的疑问：什么是支路、回路，什么是二次回路？

任何一本书籍或任何一部视频，哪怕是让一个老电工师傅向你口头传授，必然离不开“支路”、“回路”、“节点”这几个关键词。在学习之前，如果不先弄明白这几个词，就好像不认识加减乘除的符号却去研究数学一样。

而“二次回路”的概念，是供电系统中主要的研究内容。

什么是支路？

首先，支路的概念只存在于并联电路中，简单的串联电路没有这一说法。

与“支路”相对的概念，叫做“干路”。可以将电路想象成一棵树，各个树枝，在电路中叫做“支路”；而各个树枝结合的部分，就是树干，在电路中叫做“干路”。这棵大树，它的养分供给需要经从树干，分散到各个树枝上，电路中也是一样，电流在干路汇合，之后又分散到各个支路上。

与大树不同的是，电路中的每个支路，不能仅仅能够从干路获取能量（电源），有的支路自带能量（电源）。

我们把这种自带电源的支路称之为“有源支路”；把不带电源的支路称之为“无源支路”。统称为“支路”。

举个例子▼上图是一个最简单的并联电路，其中K1，P1与K2，P2并联，我们就可以把内外两个黑线的框叫做K1所在支路和K2所在支路。而把红线部分叫做干路。

由于上图中两个支路都有电源（P1,P2），因此这两个支路都是有源支路；若上图中只有P1一个电源，则K2所在支路就成了无源支路。

什么是回路？

“回路”又叫做“闭合回路”，即该路必须是闭合的，能够让电流顺利通过的。

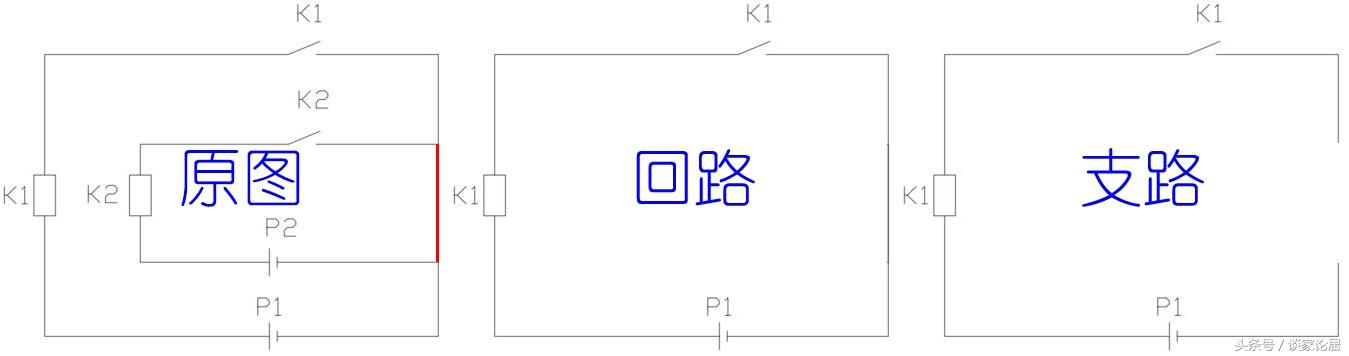

我们用一张图来了解支路和回路的区别▼什么是二次回路？

与“二次回路”相对应的是“一次回路”。

可以将其理解为对电路的二次加工，何为二次加工呢？

一颗花生，压榨成油，就是一次加工；再进行过滤，便是二次加工。

一次加工是花生油的主体，一次加工后得到了花生油，几乎不需要再次加工；但是经过了二次加工，即过滤后，花生油才变得香醇、干净。

电路中也是一样，一次回路是主回路，有了它设备就可以运转；但二次回路使得设备可以受到保护、得到监控、方便控制等。

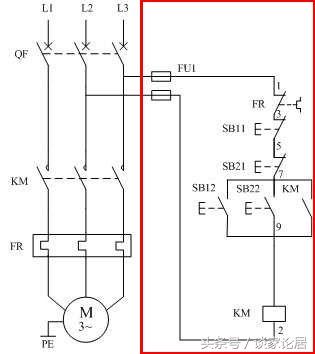

举个例子▼上图中，红框内的部分，就是该电路的二次回路。红框外的部分，就是一次回路。

有了左侧部分，闭合开关QF时，电动机M即可运行（接触器常开触点KM属于二次回路）。但是有了二次回路，则可以对该电路进行两地控制。

二次回路中，又包括控制回路、测量回路、保护回路等，但这些功能通常集中在一起，因此很少能分得清。只在说到它的功能时，才单独使用这些名称。如上图，若是说它的控制方法时提到二次回路，可直接说控制回路。

相关问答

电工说的回路是什么意思?-楼盘网

[最佳回答]回路的意思是,电流从电路的正极出发,回到负极,此过程会产生一个电势差,从而让用电设备工作,要是不存在这个回路,电路就是不完整的,无法进行正常的工...

请问电工里面的回路是什么意思呢?

电工中的回路指的是一个电气系统中电流流动的路径。在电工领域中,回路包括供电回路和控制回路两种类型。供电回路指的是电流从电源到电器再返回电源的路径,主...

电工布线什么叫回路?

在电路中,电流往正极出发,经由整个电路,再到负极,如此便形成了一个闭合回路。以灯具为例:先在电路进线的空气开关上接一根火线,通过开关与灯的另一侧相接,...

在电工知识AND回路代表什么意思?

应该是plc可编程器的编程程序指令,AND与指令,表示串联常开触点应该是plc可编程器的编程程序指令,AND与指令,表示串联常开触点

电工常说的回路!是什么意思?

电工常说的回路是指电流从电路的正极出发,经过整个电路,最终回到负极,形成一个闭合的回路。这个回路是能量利用以后的电流送回电源的导体线路,也是两个地点之...

电气施工图纸中回路数量怎么看?

电气施工图纸中回路数量看的方法是:在图上找到3条及3条以上的线路交汇点就算做一个节点;在图上找网孔,三边形,四边形,多边形围城的网孔度可以看成一个回路...

电工的二次回路是什么意思?

所谓的一次、二次,指的是电流互感器(一般称CT,标准叫法为TA),电压互感器(一般称PT,标准叫法为TV)的一次和二次。回路是指电流流通的途径。一次回路即发...

什么是电路短接?

短接和短路完全是两个意思。短接可以理解成跳过某一种保护装置,直接把电路连起来的意思,这样电器就没有保护作用了。举几个例子下图是一把闸刀,闸刀是最早...

电工里面的先导回路是什么，起什么作用?

先导回路起隔离输入控制信号的作用。防止控制回路在短路状态下接通造成设备意外起动。1、先导回路的核心器件是电子电路,该电子电路接收信号的两端之间必须加二...

在电工学中，如何数支路的个数，以及回路的个数，麻烦详细点，谢谢?

网孔数会数吧?支路数=网孔数+节点数-1,这个来自几何学中的欧拉公式。回路数嘛,要具体问题具体分析,没有公式可循。网孔数会数吧?支路数=网孔数+节点数-1,...
