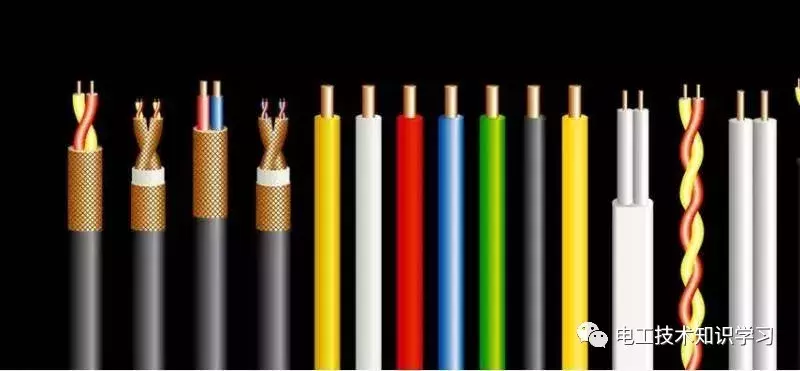

电线的颜色代表什么含义？

黑、白、绿、红、蓝、橙、棕和灰，电线外面的绝缘护套颜色通常都有自己的指代意义。所以，在摆弄新灯具时，除了关掉断路器之外，还要确定你接下来要碰到的每根带颜色的电线都有什么含义。

美国的居民用电开始并没有系统的颜色编码，甚至都没有正确使用的一套标准。1879年，当爱迪生第一次引入电灯后不久，保险行业开始发放一些安全指南。第一套正式的指南出现于1881年，内容包括编址容量、绝缘及安装。但没有对电线颜色进行分类。

1882年，美国国家火灾保险商委员会（NBFU ）也曾采用过早期的安全规章。1893年，全国保险电力协会开始试图把各个州不同的电气装置准则和规范统一起来，提出了为建筑布线的电灯和电源装置的全国性编码标准。

第一个国家电气规范（NEC）是NBFU在1897年提出的，它也忽略了电线颜色问题的规范化。后来在1928年，NEC更新改版，其中有一个要求是建立接地线颜色的规范，就是后来的白色或天然灰，还禁止这些颜色应用于活线和中性线。

更进一步的颜色编码是NEC在1937年推出的新版，把用色彩编码了的线利用与“多分支电路”，并且规定三个分支的电路的线要用黑色、红色和白色。更多分支的可以加入别的颜色，比如黄色和蓝色。

1953年，NEC改变了接地线的颜色，变为绿色或是裸线。绿色也被禁止用于电路线（比如活线和中性线）。

NEC的1971年版本把彩色多支路编码给跑起来，虽然白色、天然灰、绿色和黄绿条纹仍然保留，这些颜色也被禁止用于接地线。这次的规范丢掉了通路电线的刻板的颜色编码要求，因为没有足够的颜色来让系统、电压与电路区分。

现在的美国，接地线是绿色、黄绿条纹或是裸线，中性线应该是白色或灰色，电路线可能是黑色、红色、蓝色、黄色、橙色或黄色，具体什么颜色取决于电压。

这些颜色标准是美国的，其他国家代码不一样（加拿大的与美国很相似）。比如，澳大利亚和新西兰和美国的接地线颜色相同，他们的中性线是蓝色或黑色。而且，活线可用任何除接地线和中性线之外的颜色。红色和棕色是单相线的推荐色，红色、白色和蓝色是多相流带电的电线推荐色。

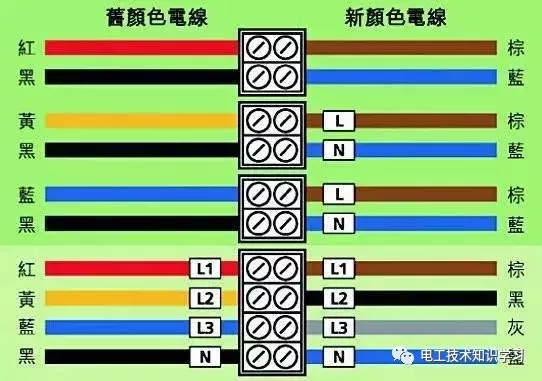

英国最新（2004）改变了遵守国际电工委员会（EC）的系统。他们的接地线颜色（黄绿条纹）保持不变，中性线颜色从原来的黑色变成了蓝色。同样的，以前单相电线是红色现在变成了棕色。除此之外，英国的多相线路标记和着色也改变了：L1由红变棕，L2由黄变黑，L3由蓝变灰。

这是因为，在设计电源插头时，为考虑到使用者的安全，有意识地将接地脚设计得比导电脚（两个较短的脚）长几个毫米。这样在插入三脚插头时，接地脚先接触插座内的接地线，这样可先形成接地保护，后接通电源；反之，在拔出三脚插头时，导电脚先与电源插座内的导电端分开，接地脚后断开。如果家用电器的金属外壳由于绝缘体损坏等原因而带电，这时接地脚就会形成接地短路电流，使家用电器的金属外壳接地而对地放电，从而使人不被触电，起到安全保护的作用。

序号 导线敷设方式和部位 文字符合

1 用瓷瓶和瓷柱敷设 K

2 用塑料线槽敷设 PR

3 用钢线槽敷设 SR

4 穿水煤气管敷设 RC

5 穿焊接或镀锌钢管敷设 SC

6 电缆沟敷设 TC

7 穿聚氯乙稀硬质管敷设(阻燃PVC塑料管) PC

8 穿聚氯乙稀半硬质管敷设 FPC

9 穿聚氯乙稀波纹管敷设 KPC

10 用电缆桥架敷设 CT

11 用瓷架敷设

混凝土排管敷设 CF

金属线槽敷设 MR

直接埋设敷设 DB PL

12 用塑料夹敷设 PCL

13 穿金属软管敷设 CP

14 沿钢索敷设 SR

15 沿屋架及跨屋架敷设 BE

16 沿柱或跨柱敷设 CLE

17 沿墙面敷设 WE

18 沿顶棚或顶板面敷设 CE

19 在能进人的吊顶内敷设 ACE SCE

20 暗敷在梁内 BC

21 暗敷在柱内 CLC

22 暗敷在墙内 WC

23 暗敷设在地面内 FC

24 暗敷设在顶板内 CC

25 暗敷设在不能进人的吊顶内 ACC

26 沿墙面敷设 WS

判断电气故障居然有窍门？23条快速诊断诀窍，能学会就厉害了！

电气设备在生产中已广泛采用，而电气故障是不可避免的，如何排查电气故障是电工们面临的一大问题。电气维修人员是面对和解决这个突出问题的主要技术力量，在实际生产应用中能够准确地查找其故障所在，从而排除故障使电气设备能够正常稳定地运行，这是每一位维修人员应尽的义务和职责。

有些电气故障可以通过人的手、眼、鼻、耳等器官，采用摸、看、闻、听等段，直接感知故障设备异常的升温、振动、气味、响声、色变等，确定设备的故障部位。

接下来将向大家介绍23条电工最常用诊断口诀，有用的知识记得分享哦！

1、电力变压器异常声响的判断

运行正常变压器，清晰均匀嗡嗡响。配变声响有异常，判断故障点原因。嗡嗡声大音调高，过载或是过电压。

间歇猛烈咯咯声，单相负载急剧增。叮叮当当锤击声，穿心螺杆已松动。噼噼啪啪拍掌声，铁心接地线开断。

间歇发出哧哧声，铁心接地不良症。绕组短路较轻微，发出阵阵噼啪声。绕组短路较严重，发出巨大轰鸣声。

高压套管有裂痕，发出高频嘶嘶声。高压引线壳闪络，噼噼啪啪炸裂声。低压相线有接地，老远听到轰轰响。

跌落开关分接头，接触不良吱吱响。

2、用半导体收音机检测电气设备局部放电

巡视变配电设备，局部放电难发现。携带袖珍收音机，调到没有电台位。音量开大听声响，均匀嗡嗡声正常。

倘若声响不规则，夹有很响鞭炮声，或有很响吱吱声，附近有局部放电。然后音量关小些，靠近设备逐台测。

复又听到鞭炮声，被测设备有故障，该设备局部放电，发射高频电磁波。

3、运用听音棒诊断电动机常见故障

运用听音棒实听，确定电动机故障。听到持续嚓嚓声，转子与定子碰擦。转速变慢嗡嗡声，线圈碰壳相接地。

转速变慢吭吭声，线圈断线缺一相。轴承室里嘘嘘声，轴承润滑油干涸。轴承部位咯咯声，断定轴承已损坏。

4、检查木杆杆身中空用敲击法

巡视检查木电杆，杆身四周锤敲击。当当清脆声良好，咚咚声响身中空。

5、用根剥头绝缘导线检验发电机组轴承绝缘状况

发电机组运行时，轴承绝缘巧检验。用根剥头绝缘线，导线一头先接地，另端碰触旋转轴，多次轻触仔细看。

产生火花绝缘差，绝缘良好无火花。

6、中性点不接地系统中单相接地故障的判断

三相电压谁最大，下相一定有故障。

7、巡视检查电力电容器

巡视检查电容器，鼓肚漏油温升超。咕咕声响不正常，内部有放电故障。

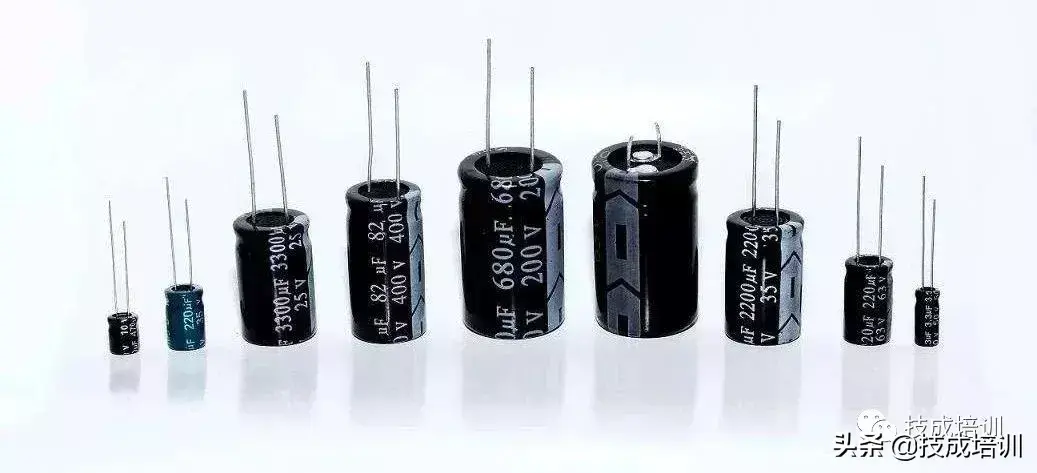

8、用充放电法判断小型电容器的好坏

小型电容器好坏，充放电法粗判断。电容两端接电源，充电大约一分钟。用根绝缘铜导线，短接电容两电极。

火花闪亮是良好，没有火花已损坏。

9、识别铅蓄电池极性

铅蓄电池两极性，正负记号看不清。极柱颜色来区别，负极青灰正深棕。极柱位置上区别，靠厂标牌端正极。

极柱直径不相同，正极较粗负极细。折断锯条划极柱，质较硬的为正极。极柱引线插红薯，线周变绿是正极。

连接极柱两导线，浸入稀硫酸溶液，产生气泡端负极，没有气泡端正极。

10、刮火法检查蓄电池单格电池是否短路

蓄电池内部短路，多发生在一两格。单格电池短路否，常用刮火法检查。用根较粗铜导线，接单格电池一极，

手拿铜线另一端，迅速擦划另一极。出现蓝白色火花，被检单格属良好。红色火花是缺电，没有火花已短路。

11、抽中相电压法检查两元件三相电能表接线

三相三线电能表，抽中相电压检查。负荷不变情况下，断开中相电压线。

观看电能表运转，圆盘正转慢一半，唯一正确性接线，否则接线有错误。

12、判断微安表内线拳是否断线

微安表线圈通断，万用表不能测判。微安表后接线柱，铜绿导线短接好，然后摇动微安表，同时看表头指针。

缓慢摆动幅度小，表内线圈则完好。较快大幅度摆动，表内线圈已断线。

13、根据熔丝熔断状况来分析判断故障

看熔丝熔断状况，判断线路内故障。外露熔丝全熔爆，严重过载或短路。熔丝中部断口小，正常过载时间长。压接螺钉附近断，安装损伤未压紧。

14、根据色环标志来识别电阻大小

成品小型电阻器，色环标称电阻值。色环第一环确定，靠近电阻边缘环。最末一环为偏差，倒数二环是倍数。

其余色环阻值环，表示阻值有效数。色标颜色代表数，倍数十的次方值。棕红橙黄绿蓝紫，一二三四五六七，灰八九白黑为零，金一银二负倍数。

15、劣质铝芯绝缘线识别法

塑料绝缘铝芯线，看摸芯皮识优劣。芯线柔软银白色，劣质较硬色发乌。

外皮色艳印厂名，劣质陈旧无标识。外皮芯线接触紧，劣质套大芯小松。

16、鉴别白炽灯灯泡的好坏

白炽灯灯泡好坏，眼看手模来鉴别。泡圆光洁无砂眼，商品标识印字清。玻璃灯芯不歪斜，丝钩钨丝排列均。灯头安装不歪斜，稍用力拉不感松。

17、鉴别变压器油的质量

变压器油外观看，新油通常淡黄色。运行后呈浅红色，油质老化色变暗，强度不同色不同，炭化严重色发黑。

试管盛油迎光看，好油透明有荧光。没有蓝紫色反光，透明度差有异物。好变压器油无味，或有一点煤油味。

干燥过热焦臭味，严重老化有酸味。油内产生过电弧，则会闻到乙炔味。

18、滴水检测电动机温升

电机温升滴水测，机壳上洒几滴水。只冒热气无声音，被测电机没过热。冒热气时咝咝响，电机过热温升超。

19、三相电动机未装转子前判定转向的简便方法

电动机转向预测，转子未装判定法。铜丝弯曲成桶形，定子内径定桶径。定子竖放固定好，棉线吊桶放其中。

桶停稳后瞬通电，桶即旋转定转向。

20、电动机绝缘机械强度四级判别标准

电动机绝缘优劣，机械强度来衡量。感官诊断手指按，四级标准判别法。手指按压无裂纹，绝缘合格手感硬。

按时发生小裂纹，绝缘处于脆弱状。按时发生大变形，绝缘已坏停止用。

21、手感温法检测电动机温升

电动机运行温度，手感温法来检测。手指弹试不觉烫，手背平放机壳上。长久触及手变红，五十度左右稍热。

手可停留两三秒，六十五度为很热。手触及后烫得很，七十五度达极热。手刚触及难忍受，八十五度已过热。

22、手模低压熔断器熔管绝缘部位温度速判哪相熔断

低压配电屏盘上，排列多只熔断器。手模熔管绝缘部，烫手熔管熔体断。

23、手拉电线法查找软线之间断芯故障点

单芯橡套软电线，中间断芯查找法。双手抓住线外皮，间隔二百多毫米。同时用力往外拉，逐段检查仔细看。

线径突然变细处，便是断芯故障点。

如果电气故障靠人的直接感知无法确定部位，需要借助各种仪器、仪表，对故障设备的电压、电流、功率、频率、阻抗、绝缘值、温度、振幅、转速等等进行量，以确定故障部位。

电工技能口诀朗朗上口 电工作业得心应手！

1、电工三条线

电工把握三条线,火线零线生命线,三根火线是动力,一火一零是照明。身配工具四大件,电刀起子钢丝钳,带有扳手架外线,工作全程讲安全。

2、外线作业

杆上作业搞安装,就便扳手可以量，距离尺寸要把握,统一标准一个样。高距低压一米五,低距低压可八十①，扳手量绳绳测距,一材多用有保障。

注:①指直线杆,高、低压横担之间的距离,八十则是80cm。

3、室内检修

查线检修有要法,接头触点重点查,先查源头熔断丝,故障顺藤来摸瓜。有火不亮是零线,或是开关控错相,有火暗淡是感应,无电无火断了相。

4、重视生命

以人为本重人才,别人器重更自爱,凡是安全不在意,违章蛮干会出坏。要知生命只一次,失去不会再回来,高严细致对工作,幸福伴你终生在。

5、学习电工知识要诀

电工知识真奇妙，微观领域去探讨、物微陌生不知晓，宏观宇宙相比较。日月星辰各有道，遵循规律不乱套，电的起源把根找，深钻细想就知道。

6、电工作业三条线四大件

电工把握三条线，火线零线生命线，

三条火线多动力，一火一零做照明。

身配工具四大件，电刀起子钢丝钳，

带有扳手架外线，工作全程讲安全。

7、电工作业弹三弦

电工作业弹三弦，仪表测定标准音，

拨来弹去音乐美,奏出社会和谐音。

常用工具熟拨练，弹动三根动力鸣，

照明两根送光明,神州多娇电工人。

8、外线架设安装

杆上作业搞安装，就便扳手可以量，

距离尺寸要把握，统一标准一个样。

高距低压一米五，低距低压可八十，

扳手量绳绳测距，一材多用有保障。

9、配电导线载流量估算

绝缘导线满载流，导线截面乘倍数，

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五，

穿管温度八九折，裸线载流加一半。

10、直流电路三参数

直流电路三参数，电流电压和电阻，电流I来电压U，电阻R把电流堵。

电子流动叫电流，电压多指两位差，电阻位符欧米嘎，电流安A伏V压。

11、交流电功率知识

交流功率有三种，字符表示也不同，视在S、无功Q，P的含义是有功。功率单位各是啥，同是功率位不同，视在伏安无功乏，有功单位可是瓦。

12、常用电气设备负荷电流概算

实用电流如何求，估算方法也简陋，照明千瓦四点五，电力千瓦两个流。单相电机按八安，三相电热一倍半，两相电压三百八，两点七安是电焊。

13、珍爱生命讲安全

以人为本重人才，别人器重更自爱，凡是安全不在意，违章蛮干会出坏。要知生命只一次，失去不会再回来，高严细致对工作，幸福伴你终生在。

来源：网络，侵删
