水电平面图识图技巧，快速学会看图施工教程

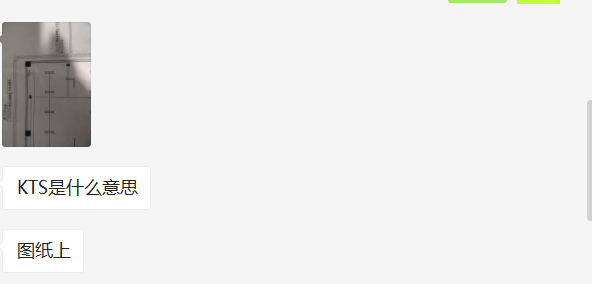

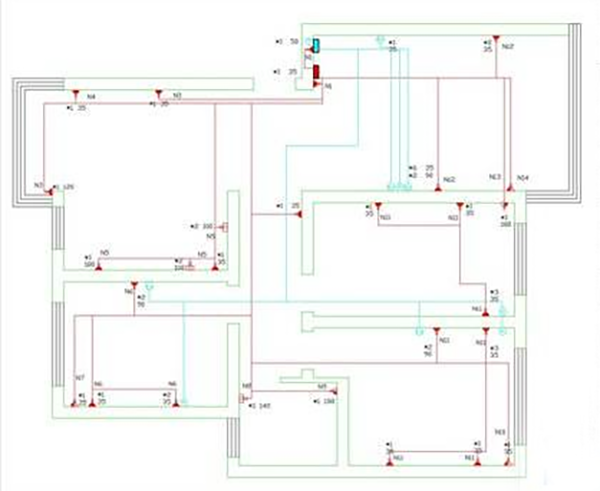

首先看这位老铁问的问题，图纸上面的KTS所代表的是什么意思？？？？？

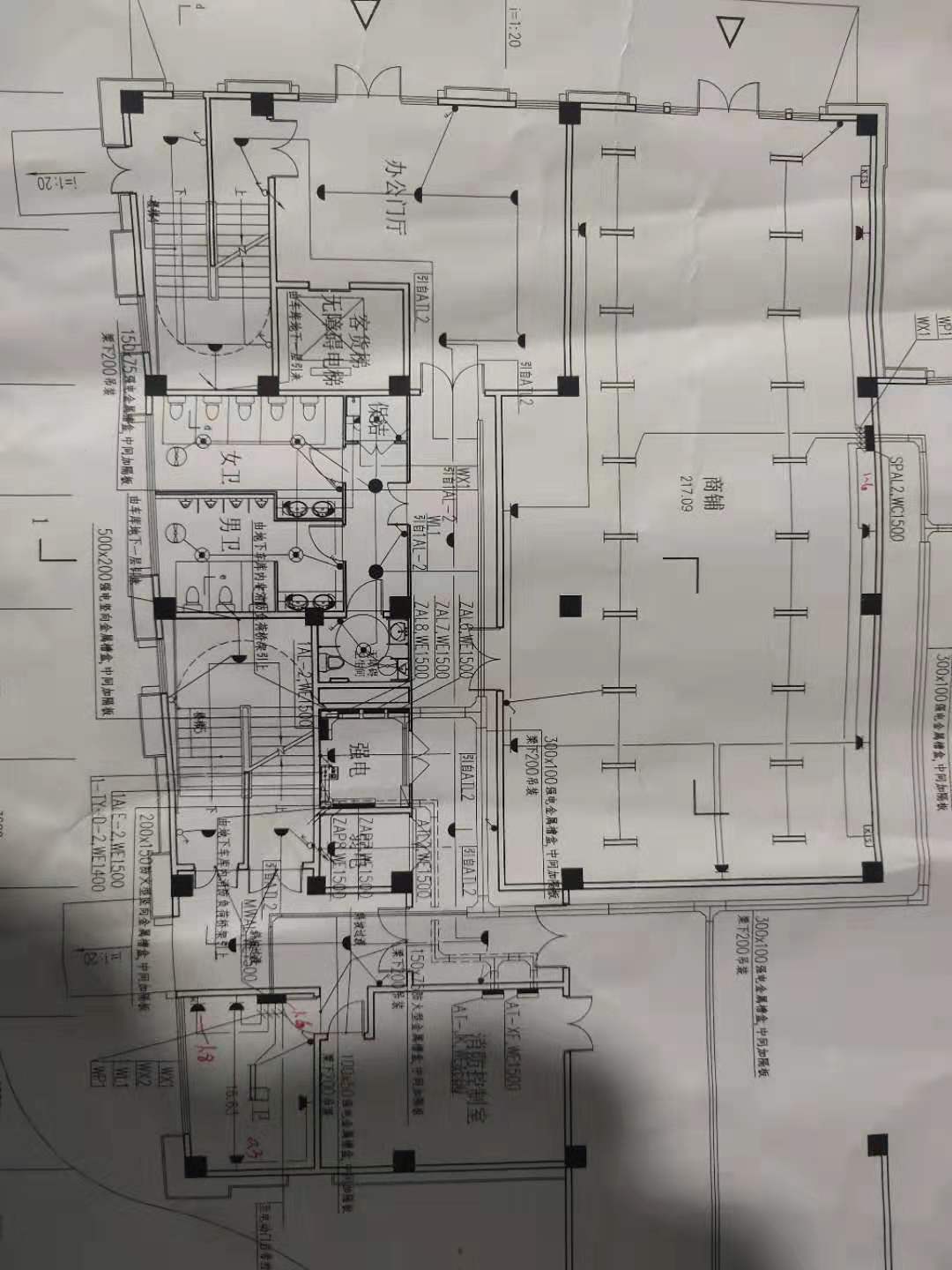

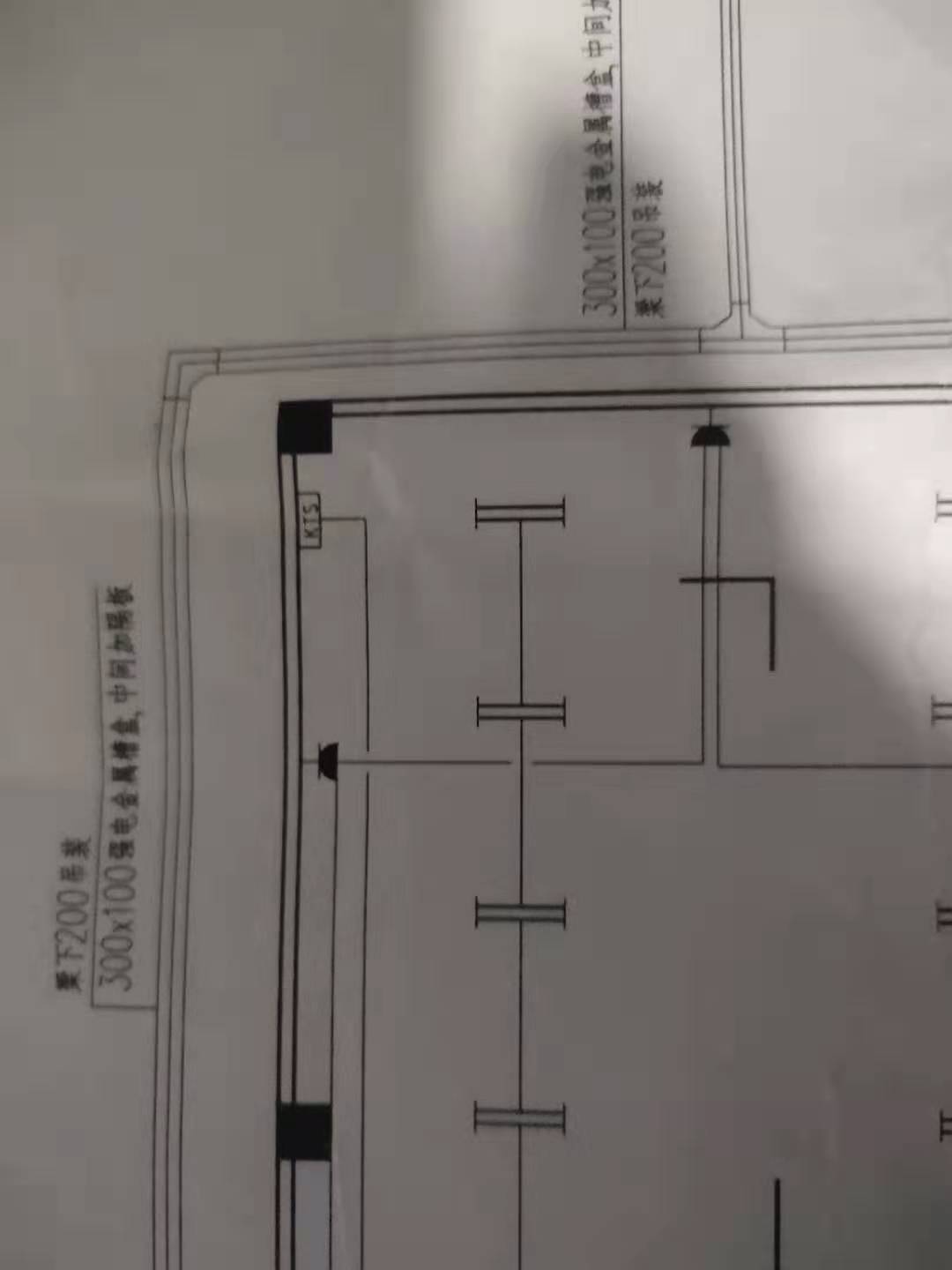

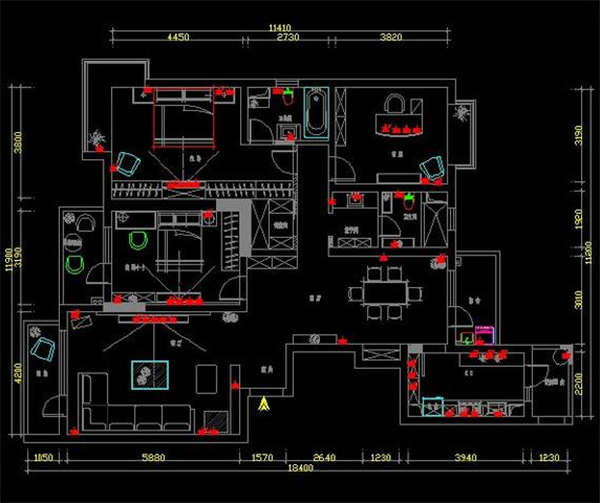

先来看图纸上面的KTS！是一个长方形的框框！

遇到这种情况第一步应该先找找图例表上面有没有这样的图例说明！！图例符号大多是统一的！很多老师傅一看图纸就可以知道是哪个东西！因为经验充足！不需要翻图例表去看！

作为新手，遇到自己不懂的图例，首先找图例表看一看，因为新手，对于很多很多图例不熟悉！所以找图例表看一看基本是可以解决的了！

有的设计人员，会自己设计图例！当然也会在图例表有说明！

在图例表没有找到的情况下！就得扩大图纸范围！看看图纸中某个位置有没有说明！！

看图纸一定要学会互相结合来看！例如电气的 平面图与系统图，设计说明图例相互结合来看！

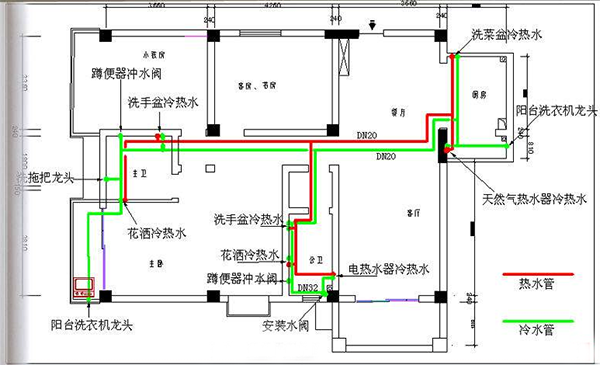

而给排水的大样图，系统图，平面图相互结合可以看得出每一个位置的安装方式！安装材料，安装方法！统统都从图纸得出答案！！

最后解决问题！答案是 空调箱！

不管是施工人员，还是算量造价！图纸是必须要学会看的！Ti水电识图安装教程全套，一整套图纸系统性的讲解！充分讲解如何看图技巧，学会看图施工！教程易懂易学！

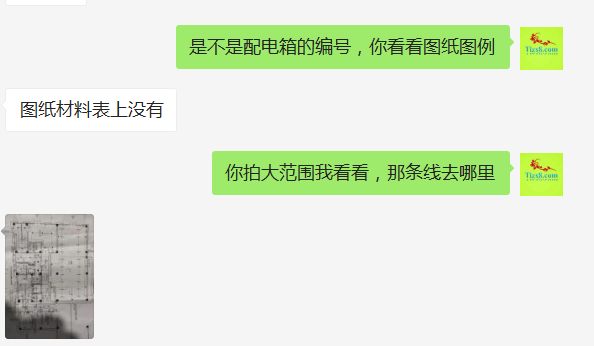

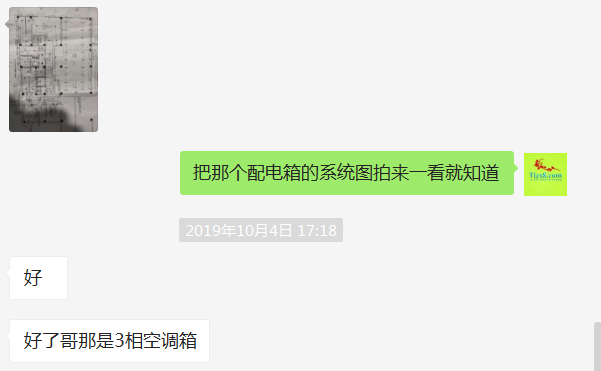

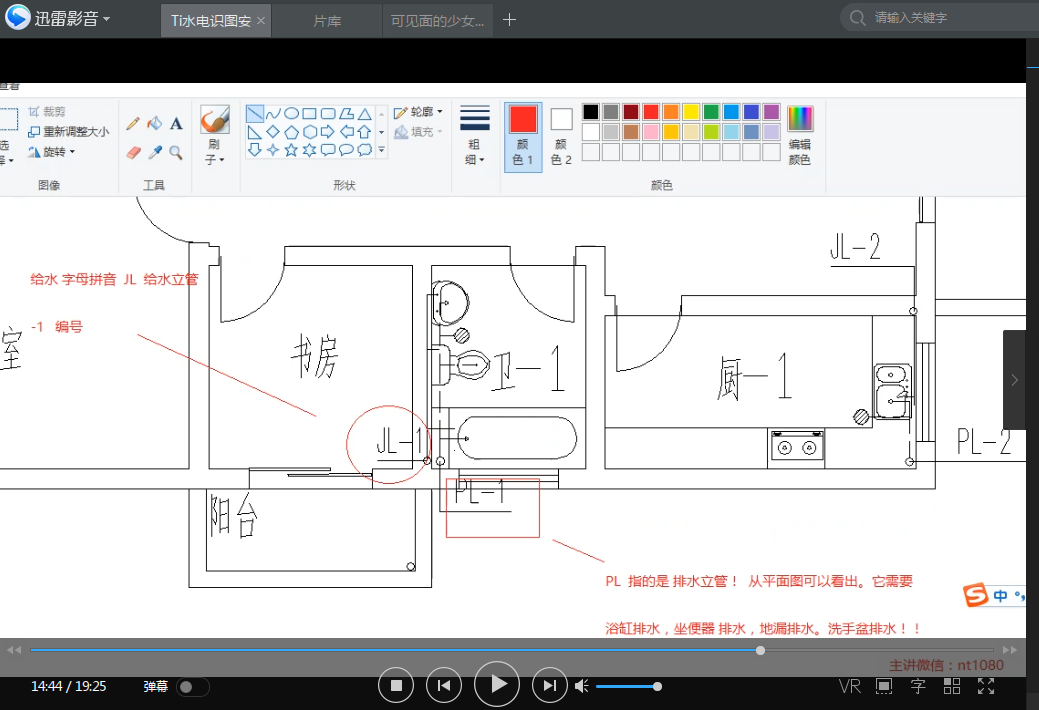

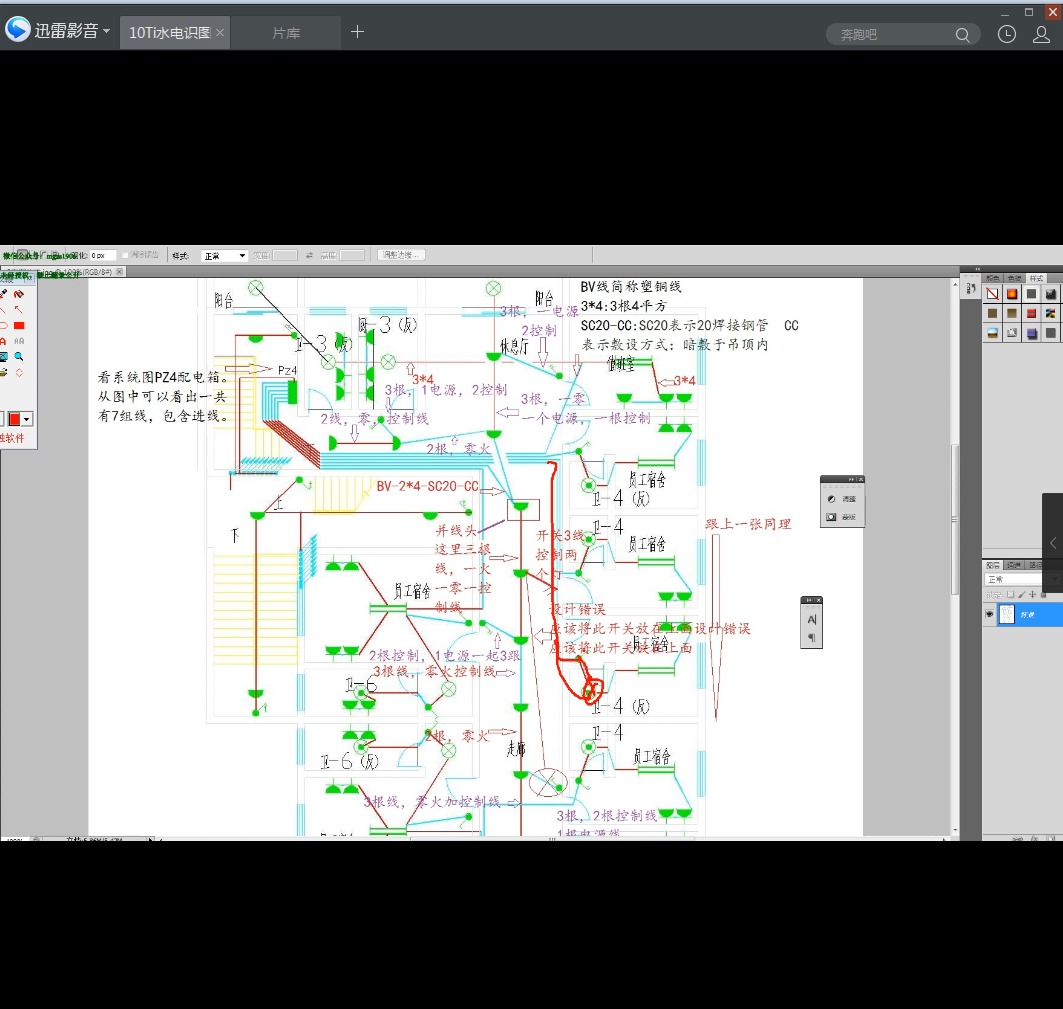

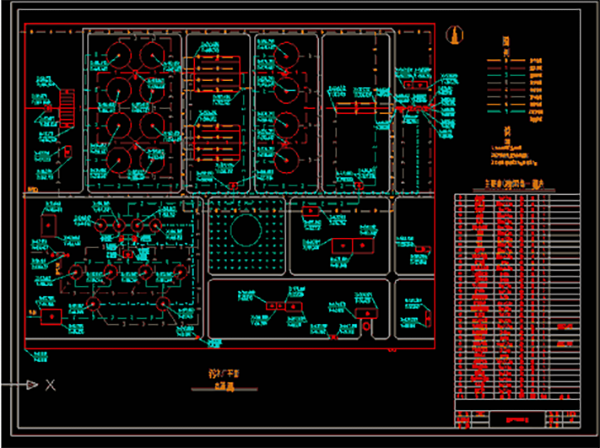

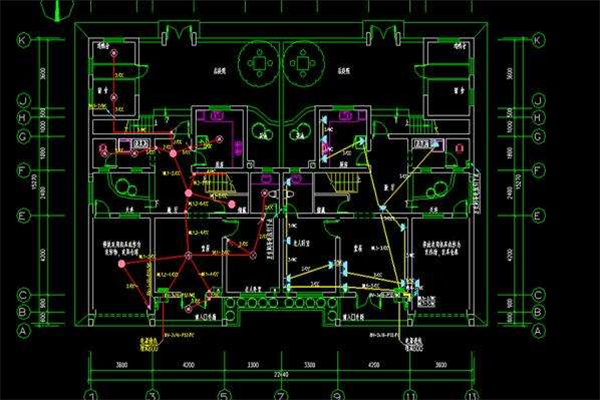

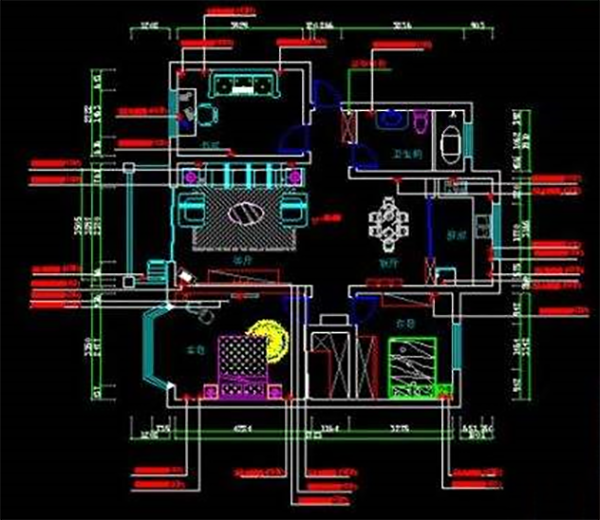

下图是教程的截图！图中的每一个符号，我们都会边讲解边标注！新手也可以看得懂！

怎么看懂水电施工图纸？水电图符号详解，清晰明确！

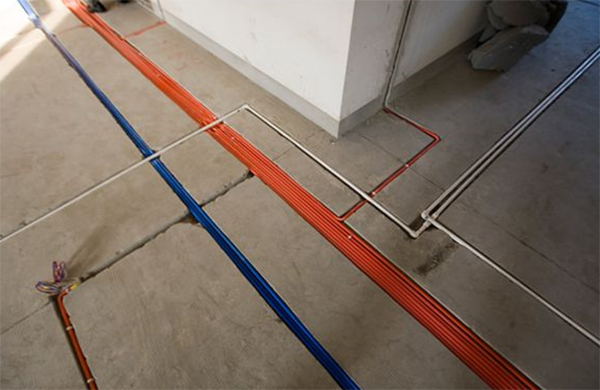

图纸是施工的灵魂，在现代施工中不会看图纸是不行的。图纸也分很多！只会看平面图，那你不全面，只能布管，图纸要结合系统图，施工操作说明，系统图等…学会看图纸，从施工中常用的蓝图开始。工程图纸都有图纸设计说明，有多少人知道水电图纸中某些符号代表这什么呢？下面就带大家来看看这些水电图纸上各个字母符号代表的意思。

管路敷设标注方法

sc：焊接钢管 tc： 电线管 薄钢管

pc：硬质塑料管 ct： 电缆桥架

cp：金属软管 SR： 钢线槽

RC：水煤气管

导线敷设部位：

CT：电缆桥架敷设 SR： 沿钢线槽敷设

CLE：沿柱或跨柱敷设 WE： 沿墙面敷设

CC：沿现浇板内暗敷设 CE： 沿天棚面或顶棚面敷设

AC：吊顶内敷设 ACE：在能进入的吊顶在敷设

BC:暗敷设在梁内 CLC：暗敷设在柱子内

WC： 暗敷设在墙内 FC：预埋在地面内

BE：沿屋架或跨屋架敷设 ACC：暗敷设在不能进入的顶棚内

SCE：吊顶内敷设,要穿金属管 DB-直埋

TC-电缆沟 F-地板及地坪下

导线穿管表示

MT-电线管 PC-PVC塑料硬管

FPC-阻燃塑料硬管 CT-桥架

MR-金属线槽 M-钢索

CP-金属软管 PR-塑料线槽

RC-镀锌钢管

灯具安装方式的表示

CS-链吊 DS-管吊 W-墙壁安装

C-吸顶 R-嵌入 S-支架 CL-柱上

PC:PVC聚乙烯阻燃性塑料管 PPR：三丙聚乙烯（聚丙烯）

YJV:电缆 SYV:电视线 PE:接地(黄绿相兼)

PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)

KV:(电压)千伏 BV:散线 MEB:总等电位

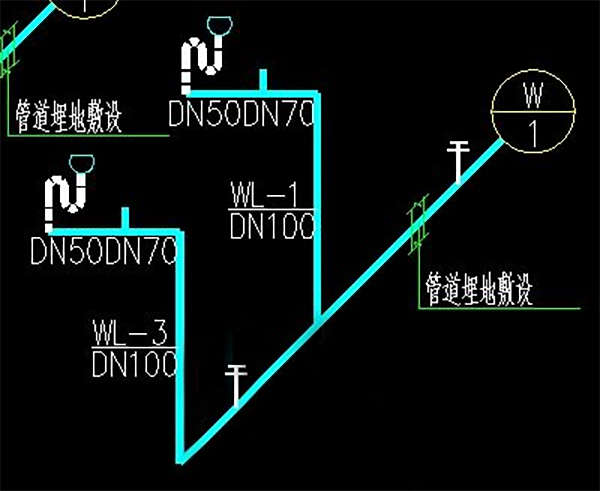

LEB:局部等电位 WL：在水施图上是污水立管，电施工图上为照明回路

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

照明灯具安装方式代号：

D——吸顶式

L——链吊式

G——管吊式

B——壁装式

R——嵌入式

BR—墙壁内安装

配电线路的标注方法：

a——b(c×d)e——f 其中：

a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

灯具吸顶安装标注方法：

a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源种类，白炽灯或荧光灯

1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？

答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思 。

其他说明：BV电线：

1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；

2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；

3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称；

4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。

没有护套以及后面没有的就不用表示。

如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线 。

2、有时还有FC、WC之类的是表示什么个安装方式啊？

答：FC 暗敷在地面，WC 暗敷设在墙内 ，CC 暗敷在顶板内

其他说明：穿焊接钢管敷设：SC；穿电线管敷设：MT；穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR；塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP；直接埋设：DB；电缆沟敷设：TC；混凝土排管敷设：CE

3、CC是由哪两个单词首字母抽出来的？

答：Concealed in Ceiling or slab（藏在天花板或板）。
