如何用手机看建筑水电CAD图纸？如果还不会用真的就丢人了

随着手机越来越智能化，电脑上的一些办公软件慢慢移植到了手机上来，就好比建筑常用到的CAD软件就是其中之一。虽然功能没有电脑端上那么强大，但足以满足我们平常的看图与学习的办公需要。下面我就来给大家介绍下如何选择与使用CAD手机办公软件。

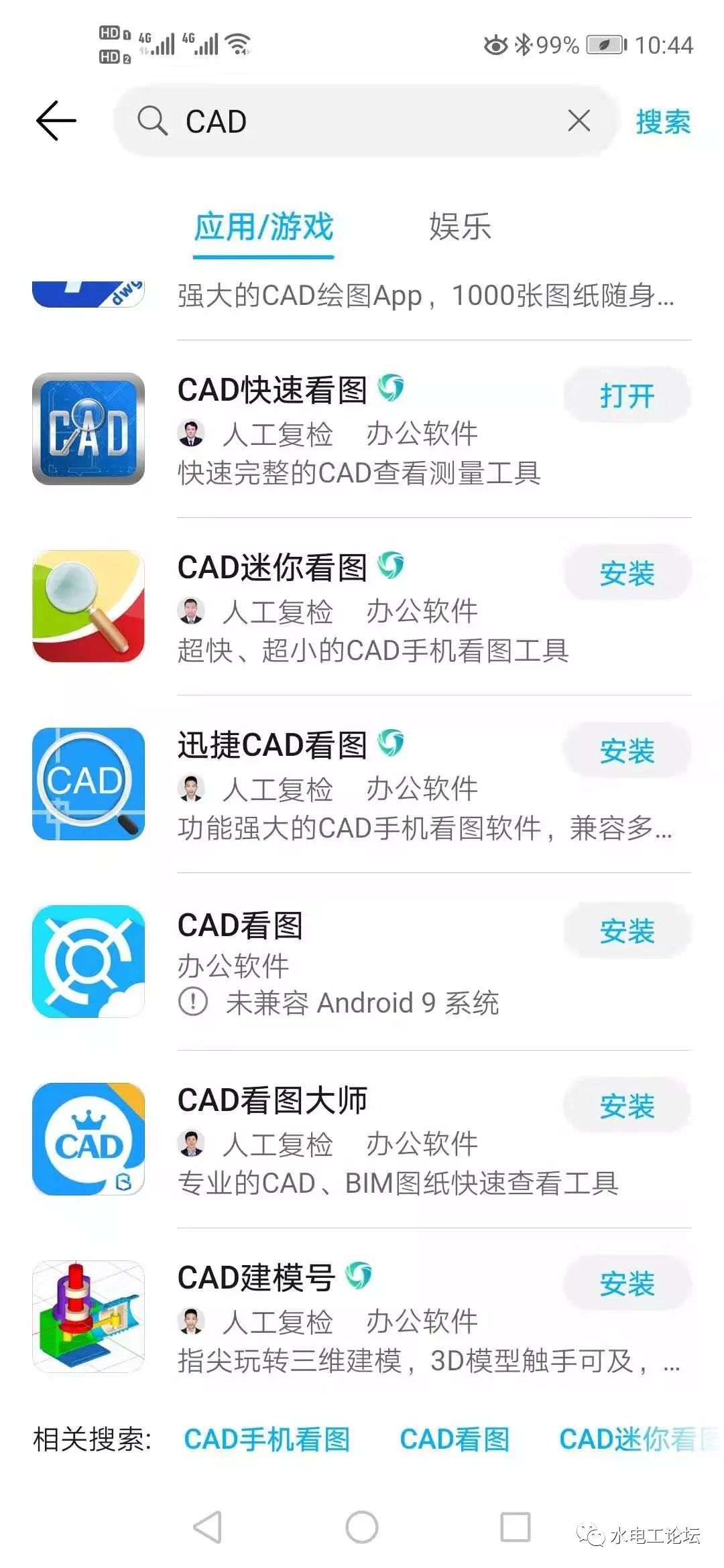

用手机打开手机应用市场搜索CAD，就能看到很多款CAD软件。在这里，我给大家推荐这两款：CAD快速看图与CAD迷你看图，这两款软件是用来看图比较常用的热门软件。我手机上装的是CAD快速看图，个人认为这款软件的兼容性比较好，不管老旧图纸文件，都能打开。在使用上还是比较方便的。

CAD电子版图纸，后缀格式为.DWG格式，那些PDF格式的图纸文件不是用这个打开的。在你安装图纸的时候，需要默认该打开后缀的文件时，需要选着默认打开。

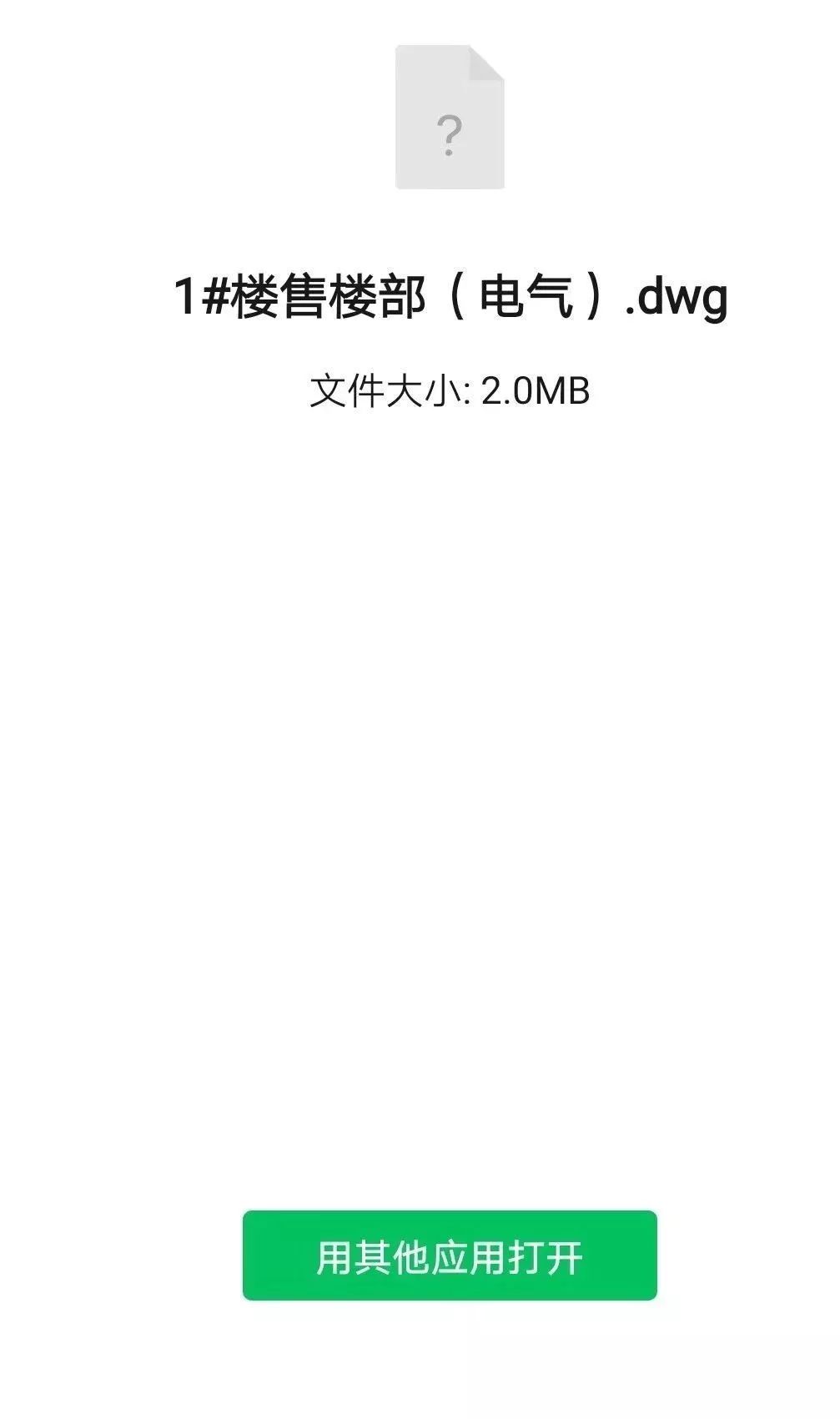

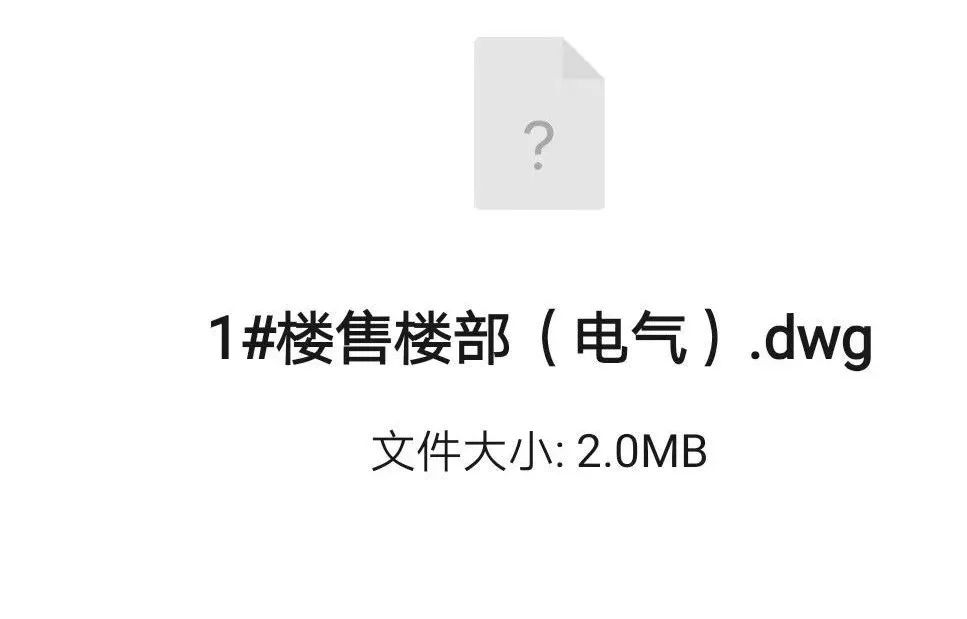

如果没选择默认打开的话，那在点入图纸的时候，选择【用其他应用打开】，在里面找到我们所安装的CAD软件打开就好。

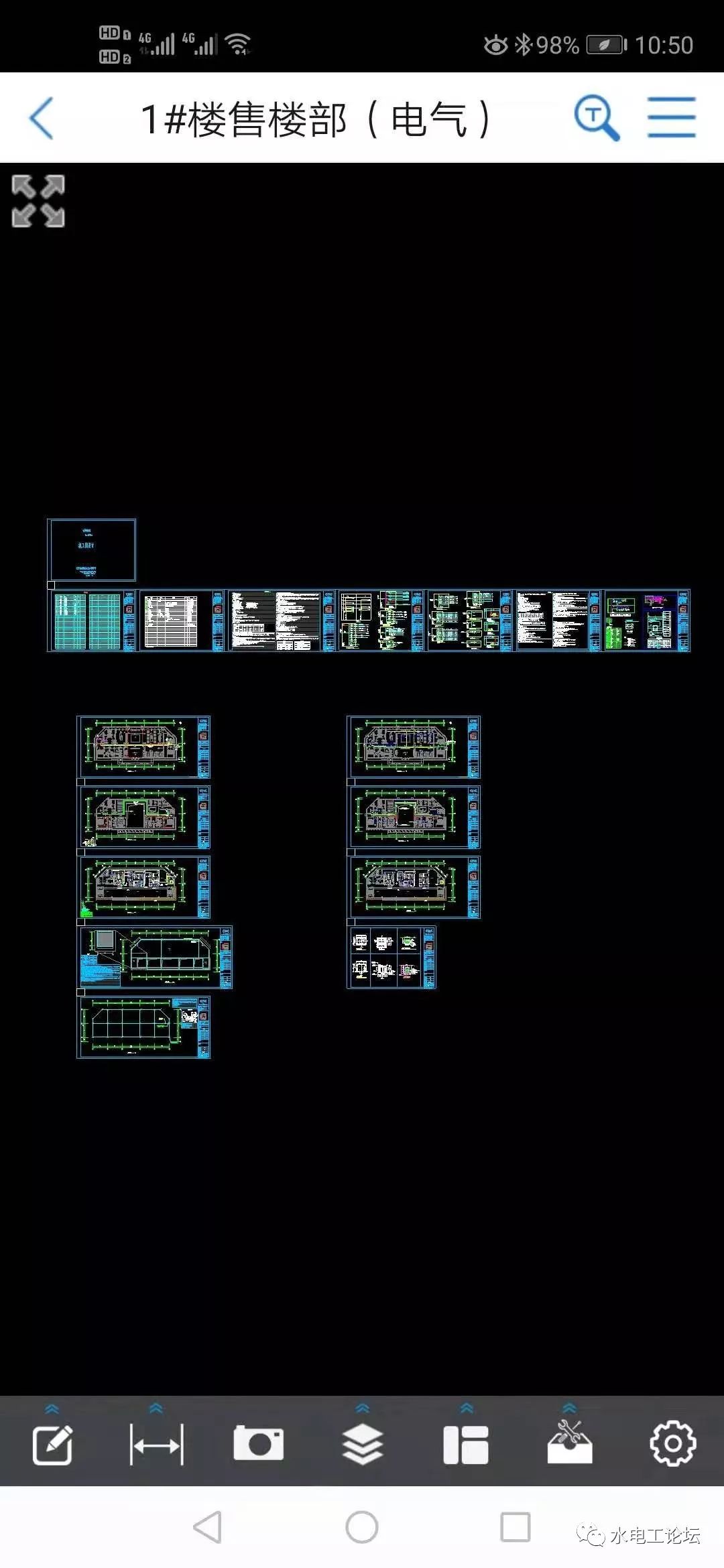

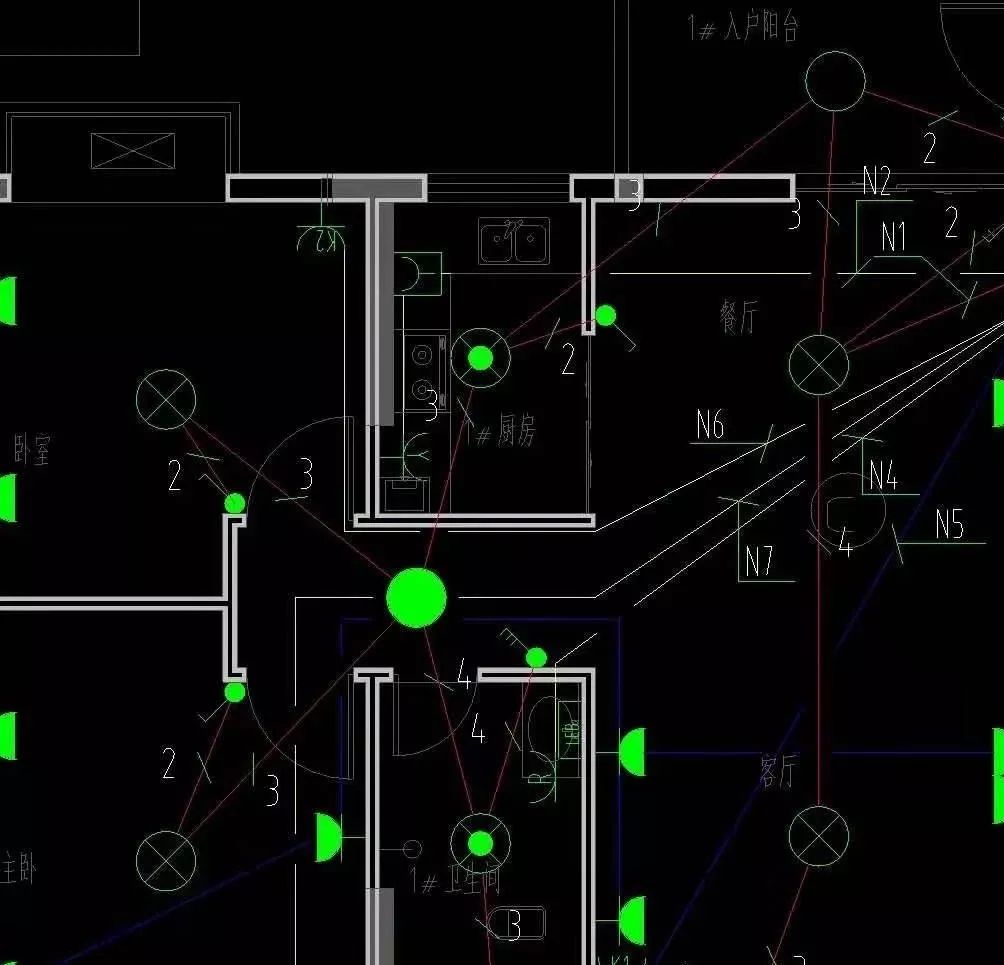

软件所打开的图纸，可以放大缩小，其操作类似于图片的放大与缩小（双指操作）。这软件还有一些常用到的功能，如测距离、测面积，以及一些其他的标注等。部分功能需要收费，但如果是用来看图就足够了。

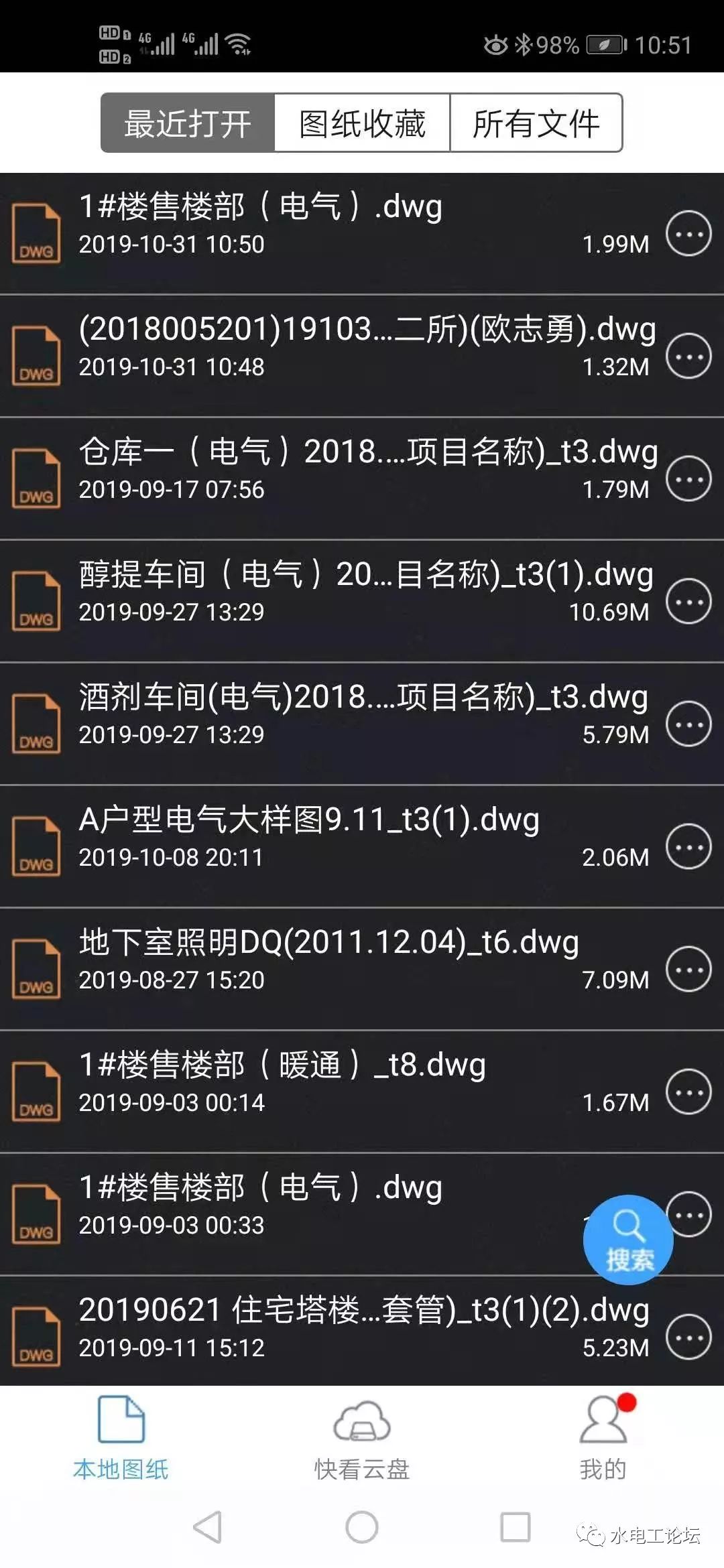

对于经常使用到的图纸，软件上都有记录，不需要再去找源文件，图纸文件名后方的圆三点，可以查看图纸所在的文件夹位置。

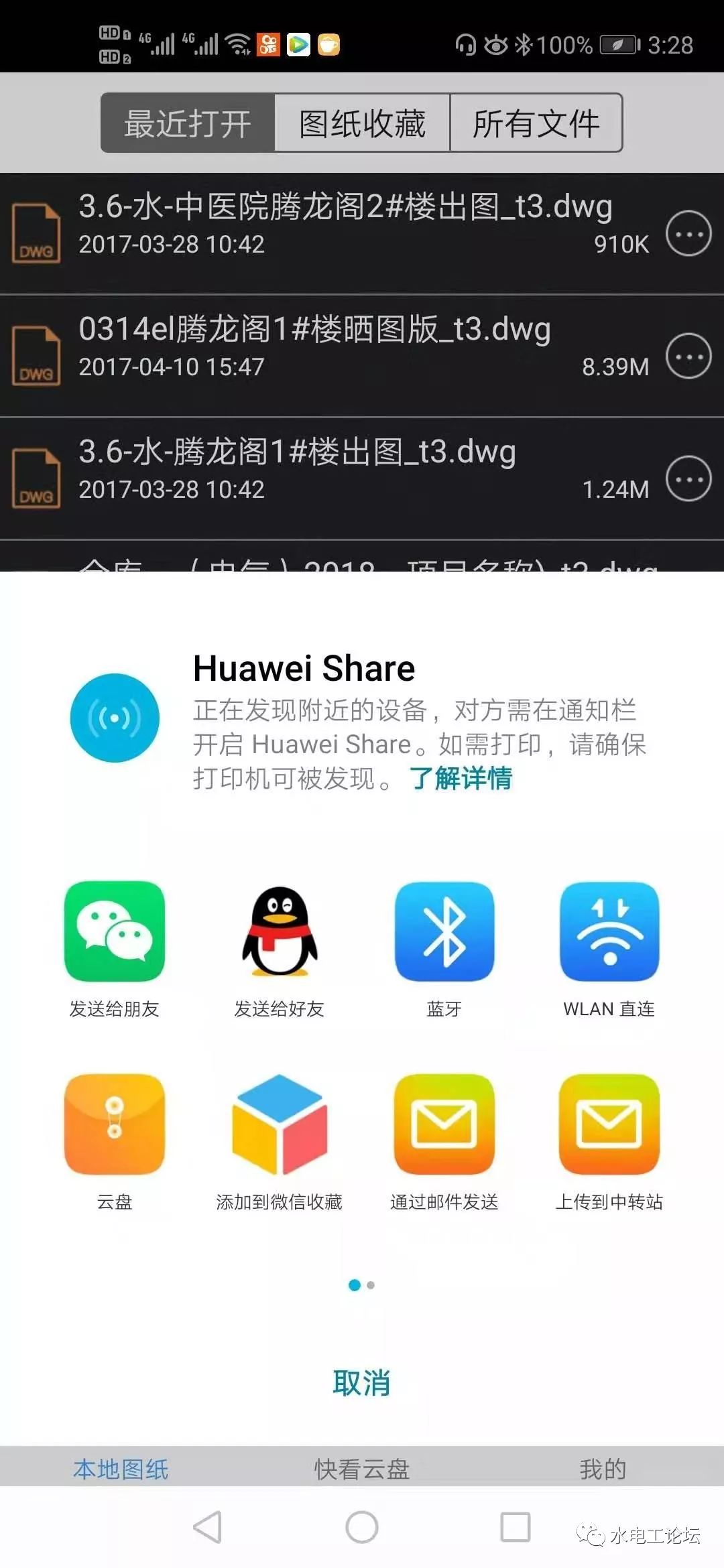

如果你需要将文件发送给他人，而软件最近列表又刚好有，那可以点文件名后面的圆三点，就可以发给别人了。现如今，不仅QQ，还有微信都能传输文件了，非常方便。

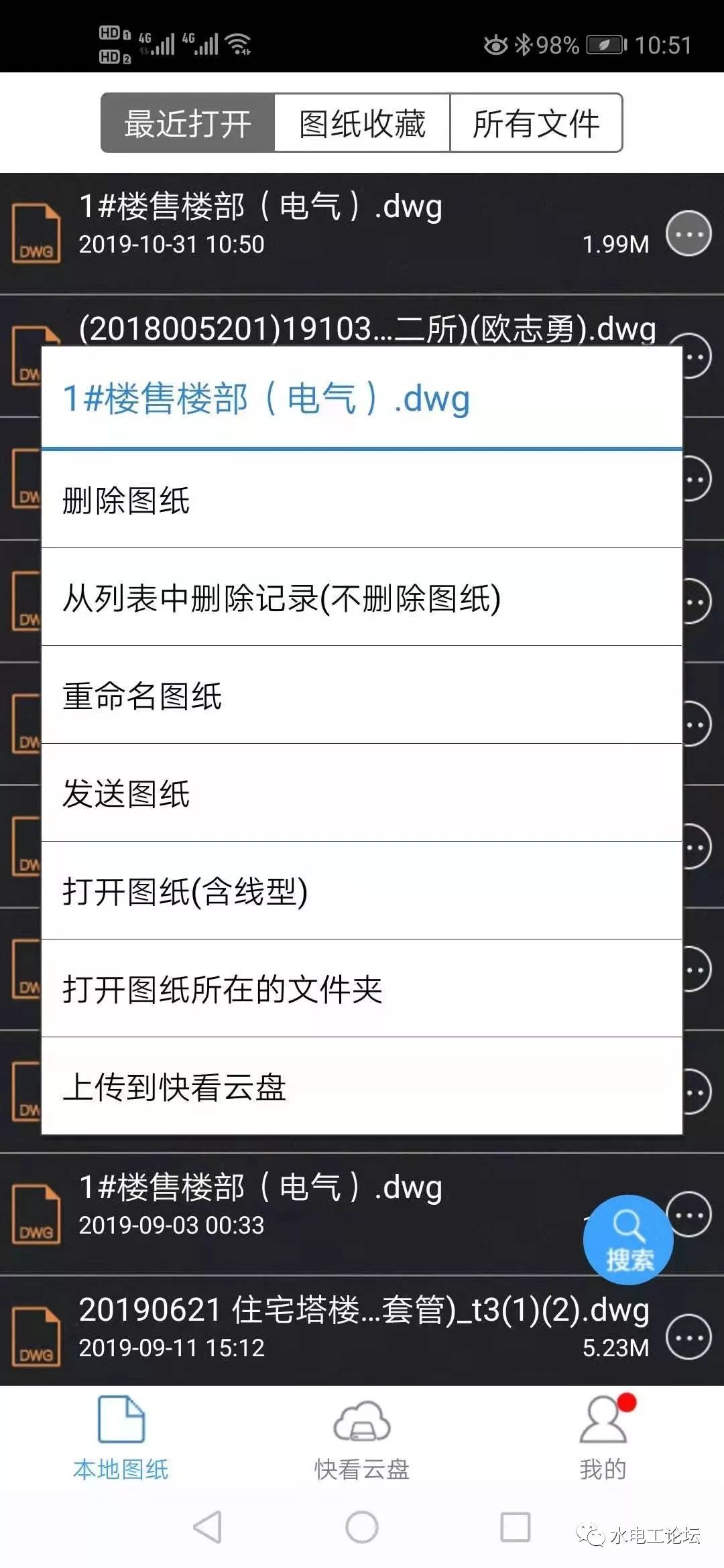

这是图纸文件后点开的画面，可命名、发送、以及打开文件所在文件夹。对于有这些需要的，还是很方便的。如果想学习更多水电知识，可以关注我的微信公众号【水电工论坛】，维系搜索就能关注了。

这上面就是手机使用CAD软件的基础知识，大家也不要说什么这个简单，那个又怎么样的。这都是有网友问到如何使用才来写这文章的，特意写给那些有需要的人。如果学会了，记得点分享给更多人。

2021年高级电工试题，80%的出题率，考前必练！附历年题库大全

1、 【单选题】符合下列真值表的是（ D ）门电路。

A、与非

B、或非

C、或

D、非

2、 【单选题】SN10-10型少油断路器操动机构调整时，操动机构带动的辅助开关动触头的回转角度应为（ D ）。

A、30°

B、60°

C、75°

D、90°

3、 【单选题】双稳态电路从一个稳态翻转到另一个稳态其原因是（ C ）。

A、是由于温度的变化

B、外部电路的参数变化

C、外加触发信号的作用

D、外电路的干扰

4、 【单选题】下列不属于晶体管共发射极电路特点的是（ D ）。

A、具有较高的电压增益

B、具有较高的电流增益

C、输入电阻比较适中

D、输出电阻大

5、 【单选题】运行中发现刀闸接触部分过热应如何处理（ C ）。

A、立即将刀闸拉开

B、立即切开负荷油开关

C、减小负荷，待停电时紧固各件

D、不管它

6、 【单选题】涡流的产生是下列哪种现象（ C ）。

A、自感

B、电流热效应

C、互感

D、导体切割磁力线

7、 【单选题】安装前在测量汽轮发电机定子绕组时，应使用（ A ）伏的兆欧表。

A、2500

B、1000

C、500

D、250

8、 【单选题】对于10#、25#新油或再生绝缘油的闪点不应低于多少（ D ）。

A、85℃

B、100℃

C、135℃

D、140℃

9、 【单选题】下列哪种情况，自动重合闸装置，不应动作（ D ）。

A、线路瞬时故障

B、线路永久故障

C、断路器状态与操作把手位置不对应引起的跳闸

D、用控制开关断开断路器

10、 【单选题】射极输出器的电压放大倍数（ D ）。

A、大于1

B、小于1

C、等于1

D、近似等于1

11、 【单选题】变配电控制二次线在混凝土或砖结构上敷设时，导线与混凝土表面间距离一般为（ A ）。

A、10mm

B、20mm

C、50mm

D、100mm

12、 【单选题】一只3欧电阻和一感抗为4欧的电感串联接在10V的交流电源上，则电感上的电压为（ C ）。

A、57V

B、10V

C、8V

D、4V

13、 【单选题】35KV高压少油断路器导电杆的行程为多少（ B ）。

A、200±5mm

B、250±5mm

C、300±5mm

D、350±5mm

14、 【单选题】在下列同步发电机的并网运行条件中，由于发电机在制造安装及规定了发电机转向等因素，所以发电机并网运行时，只要满足（ B ）就可以。

A、发电机的电压和电网电压应具有相同的有效值、极性和相位

B、发电机的频率与电网的频率相同

C、发电机输出电压和电网电压的相序相同

D、发电机的电压波形应与电网电压的波形一致，即均为正弦波

15、 【单选题】装有瓦斯继电器的变压器，安装时应使顶盖沿瓦斯继电器方向有（ B ）升高坡度。

A、0.5%～1%

B、1%～1.5%

C、1%～2%

D、1.5%～2%

16、 【单选题】下列哪一项不属于变电所控制电路故障（ D ）。

A、开路

B、短路

C、接地

D、过负荷

17、 【单选题】110KV以上电力变压器的主要结构有哪些（ D ）。

A、铁芯、绕组、外壳

B、铁芯、外壳、套管

C、绕组、导电杆、变压器

D、铁芯、绕组、外壳、套管及冷却系统

18、 【单选题】汽轮发电机转子常采用的冷却方式是（ B ）。

A、空冷

B、氢内冷

C、水内冷

D、油内冷

19、 【单选题】隔离开关不能用于下述哪种操作（ B ）。

A、隔离电源

B、切断负荷电流

C、切断电压互感器

D、切断无恢复电压的环流

20、 【单选题】通电导体产生的磁场方向与（ C ）有关。

A、磁场强度

B、磁力线方向

C、电流方向

D、感生电动势方向

21、 【单选题】构成计数器的基本单元是（ A ）。

A、触发器

B、寄存器

C、运算器

D、放大器

22、 【单选题】通电导体在磁场中受力的大小与导体中电流（ A ）。

A、成正比

B、成反比

C、无关

D、相等

23、 【单选题】制作35KV户内聚丙烯外壳电缆端头时，从终端头支架夹头上口，向上量（ C ）距离作为剖铅(铝)的起点。

A、5mm

B、10mm

C、15mm

D、20mm

24、 【单选题】单相半波可控整流电路的最大导通角为（ D ）。

A、90°

B、120°

C、150°

D、180°

25、 【单选题】双稳态触发脉冲过窄，将会使电路出现的后果是（ C ）。

A、空翻

B、正常翻转

C、触发而不翻转

D、上述说法都对

26、 【单选题】在远动装置中遥测是靠什么中间环节实现（ B ）。

A、是通过高频电缆进行传输

B、是通过变送器由微波通道来实现

C、是通过射频来实现

D、是通过微波通讯传递来实现

27、 【单选题】制造指南针是利用下列哪一原理（ A ）。

A、磁场

B、电磁感应

C、机械原理

D、电子原理

28、 【单选题】从劳动定额管理方面判断下列（ D ）可以缩短机动时间。

A、延长工人休息时间

B、延长准备与结束时间

C、缩短设备维修时间

D、对设备进行技术改造

29、 【单选题】对运行中的阀式避雷器进行工频放电试验的周期为（ B ）一次。

A、1～2年

B、1～3年

C、2～3年

D、2～4年

30、 【单选题】共基极电路的接线方法，下列叙述正确的是（ B ）。

A、将基极接地，发射极与基极为输入端，集电极与发射极为输出端

B、将基极接地，发射极与基极为输入端，集电极与基极为输出端

C、将基极接地，发射极与集电极为输入端

D、将基极接地，集电极与发射极为输出端

31、 【单选题】双稳态电路实现翻转的条件是（ B ）。

A、外部电路参数变化

B、适当信号的触发

C、温度的变化

D、外电路的干扰

32、 【单选题】安装电气线路和电器元件时，应紧固接线板和电器元件上的压线螺丝，使压线接头牢固可靠，焊接点不应出现虚焊，其目的是（ A ）。

A、减小接触电阻

B、将接点前后两端连在一起

C、避免开路

D、提高连接的牢固性

33、 【单选题】直流电动机在( )情况下运行时，过载倍数应有所减小。

A、换向恶化

B、减速

C、轻载

D、满载

34、 【单选题】射极放大器的最大特点是（ B ）。

A、电压放大倍数大

B、输入电阻大，输出电阻小

C、输入电阻小，输出电阻大

D、电流放大信号稳定

35、 【单选题】从工时定额管理方面下列（ A ）方法不能缩短辅助时间。

A、增加辅助工人员的数量

B、采用新工艺，改进设备

C、推广先进的操作方法

D、把加工过程改为自动化

36、 【单选题】当TTL与非门有多个输入端时，为避免可能引起干扰，一般让多余输入端（ C ）。

A、悬空

B、多余端接在一起

C、和接信号的输入端并联使用

D、接地

37、 【单选题】自激多谐振荡电路与单稳态电路有（ C ）不同。

A、外部电路对称

B、电路是不稳定的

C、两个管子都处于暂稳态变换之中

D、没有管子长时间截止

38、 【单选题】下列叙述中（ A ）可以造成直流电机过热。

A、电枢铁心绝缘损坏

B、绝缘老化

C、电枢绕组接地

D、换向器接地

39、 【单选题】如果晶体三极管的集电极电流大于它的最大允许电流，则该管（ A ）。

A、放大能力降低

B、击穿

C、必定过热甚至烧坏

D、工作正常

40、 【单选题】高压配电室中的开关柜为双列布置时，其操作通道宽度不得小于（ D ）。

A、1.0m

B、1.5m

C、2.0m

D、2.5m

41、 【单选题】射极跟随器输出电压与输入电压的相位关系是（ A ）。

A、同相

B、反相

C、倒相

D、无关系

42、 【单选题】电力变压器在额定电压下的冲击合闸试验要求是：在更换绕组后的预防性试验中应合闸（ A ）次。

A、三

B、四

C、五

D、六

43、 【单选题】感性负载单相半波可控整流电路中，当可控硅导通角α＝30°时，续流二极管的额定电流与晶闸管的正向额定电流相比应满足什么关系（ B ）。

A、等于

B、大于

C、小于

D、不确定

44、 【单选题】晶体管触发的可控硅整流电路常用的同步波形为（ D ）。

A、尖脉冲

B、窄短形脉冲

C、负脉冲

D、锯齿波

45、 【单选题】为提高同步电动机的动态稳定性，当电网电压降低或过负载时应（ C ）。

A、提高电源电压

B、减小负载

C、强行励磁

D、切断电源

46、 【单选题】下列哪种不是三极管放大电路图解法的特点（ D ）。

A、适于输入特性

B、适于输出特性

C、适于分析输出幅度和失真

D、适于分析较复杂的电路

47、 【单选题】分析和计算复杂电路的主要依据是（ C ）。

A、欧姆定律

B、基尔霍夫定律

C、欧姆定律和基尔霍夫定律

D、叠加原理

48、 【单选题】当直流电动机不能起动时，下列排除故障的措施中错误的是（ D ）。

A、使电源正常

B、减少负载

C、检查变阻器及励磁绕组是否正常，修理或更换绕组

D、改变主磁极与换向极的顺序

49、 【单选题】判断感应电动势的大小要用（ A ）。

A、法拉第定律

B、楞次定律

C、安培定则

D、欧姆定律

50、 【单选题】各电刷间相互的压力差应不超过其平均值的（ D ）。

A、0.14

B、0.13

C、0.12

D、0.1

51、 【单选题】在变电所二次回路上工作，应填第几种工作票（ B ）。

A、第一种

B、第二种

C、第三种

D、不必填写

52、 【单选题】隔离开关不能用于下述哪种操作（ A ）。

A、切断短路电流

B、切断小电流，隔离带电设备

C、隔离电源，倒闸操作，切断小电流

D、隔离电源，隔离故障，侧面操作

53、 【单选题】少油开关弹簧缓冲器的行程一般规定在合闸位置时为多少（ C ）。

A、10±1mm

B、12±1mm

C、14±1mm

D、15±1mm

54、 【单选题】互感器的作用是什么（ A ）。

A、变大电流为小电流，变高电压为低电压

B、便于集中管理，实现远方控制

C、二次接线不受一次限制

D、互感器的二次侧均接地，保证人身安全

55、 【单选题】架空线路施工过程中，拉线坑回填土时，拉线棒方向与拉线方向该（ B ）。

A、相反

B、一致

C、无所谓

D、交叉

56、 【单选题】波形测量法是观察波形的（ C ），从而判断电子电路故障点的方法。

A、有无

B、是否正常

C、有无和是否正常

D、上述说法都不对

57、 【单选题】根据供电系统的供电情况及各类用户的不同用电规律，合理地、有计划地安排各类用户的用电时间，以充分发挥电、变电设备的潜力，提高供电能力和满足用户需要，称之为（ D ）。

A、计划用电

B、节约用电

C、经济运行

D、负荷调整

58、 【单选题】二次重合装置在第一次重合不成功后，要经过不小于（ C ）时间再进行第二次重合。

A、3～5S

B、5～10S

C、10～15S

D、25～35S

59、 【单选题】在纯电感正弦交流电路中，下列各式正确的是（ C ）。

A、I＝u/xL

B、i＝u/xL

C、I＝U/ωL

D、D＝ILU

60、 【单选题】电压互感器副边的额定电压一般为（ C ）伏。

A、10

B、50

C、100

D、200

61、 【单选题】非门电路在脉冲电路中的主要用途是（ A ）。

A、倒相

B、控制信号的大小

C、改变脉冲信号

D、控制信号的传输

62、 【单选题】下列（ B ）项违反了倒闸操作的安全措施。

A、倒闸操作必须执行操作票制度

B、可带负荷拉、合刀闸

C、严禁带地线合闸

D、雷雨时，禁止进行倒闸操作

63、 【单选题】结合滤波器在电力载波通道中起什么作用（ B ）。

A、载波机与高压电力线间高频信号的通路

B、抑制通带外的干扰及阻抗匝配作用

C、对高频信号具有足够大的阻抗

D、提高发信电平放大信号

64、 【单选题】电容器组三相间容量应平衡，其误差不应超过一相总容量的多少（ C ）。

A、1%

B、2%

C、5%

D、10%

65、 【单选题】与非门电路的真值表正确的是（ D ）。

A、0000

B、0010

C、0110

D、1110

66、 【单选题】当直流发电机负载电流不变时，表示其端电压与励磁电流之间的变化关系曲线称（ C ）。

A、外特性曲线

B、空载特性曲线

C、负载特性曲线

D、调整特性曲线

67、 【单选题】对于10#、15#新油或再生绝缘油的闪点不应低于多少（ C ）。

A、100℃

B、130℃

C、140℃

D、D150℃

68、 【单选题】高压负荷开关不能切断下列哪种电流（ B ）。

A、线路的负载电流

B、线路的短路电流

C、变压器空载电流

D、电容器组的电容电流

69、 【单选题】对于20KV及以下互感器，一般多长时间进行一次介损试验（ D ）。

A、1～3年

B、1～2年

C、1年

D、不作比项试验

70、 【单选题】绝缘手套的试验周期为多少时间一次（ B ）。

A、3个月

B、6个月

C、1年

D、两年

71、 【单选题】一般接地导体相互采用焊接连接，扁铁与角钢的搭接长度应（ A ）宽度的两倍。

A、不小于

B、小于

C、不大于

D、接近

72、 【单选题】关于耦合电容器的作用下列哪个叙述是不正确的（ B ）。

A、把高频的电流信号耦合到高压输电线上

B、把低频的电流信号耦合到高压输电线上

C、对工频电流阻抗很大

D、可防止工频高电压对高频收发讯机的侵袭

73、 【判断题】从运算放大器电路的组成来看，它是一个性能优良的直接耦合直流放大器，所以，被广泛用于直流放大电路和用作直流放大器。（ × ）

74、 【判断题】"或非"门电路当输入端全部为低电平时，输出为低电平。（ × ）

75、 【判断题】重合闸装置的整组传动试验时，模拟永久性故障情况，重合闸装置应动作，断路器应只重合一次，但不成功。（ √ ）

76、 【判断题】高压电杆的选择，就是选择电杆的材质、杆型、杆高及强度。（ √ ）

77、 【判断题】绝缘油的电气特性试验包括电气强度试验和介质损失角正切值tgδ的测试。（ √ ）

78、 【判断题】直流电机换向器表面有一层氧化膜，应定期擦去。（ × ）

79、 【判断题】控制柜成列安装时，盘间接缝允许偏差为2mm。（ √ ）

80、 【判断题】电力变压器的低压绕组一般都放在里层靠近铁芯处。（ √ ）

81、 【判断题】自感电动势的大小可用法拉第定律来判断。（ √ ）

82、 【判断题】推广先进的操作方法，可以缩短工时定额的辅助时间。（ √ ）

83、 【判断题】变压器的负荷超过允许的正常过负荷值时，值班人员应按现场规程的规定调低变压器的负荷。（ √ ）

84、 【判断题】功率放大器晶体管的作用，是把电源的能量按输入信号的变化规律传递给负载。（ √ ）

85、 【判断题】运行中电能表冒烟时，应迅速将电能表电流线圈短路。（ √ ）

86、 【判断题】在电阻性负载三相桥式半控整流电路中，脉冲移相范围是180°。（ √ ）

87、 【判断题】产品电耗定额包括仓库照明用电。（ √ ）

88、 【判断题】磁力线始于N极，止于S极。（ × ）

89、 【判断题】单稳态电路只有一个稳定状态，另一个状态是暂稳态。（ √ ）

90、 【判断题】开关元件反映的信息必须经过模数变换成数字信息后送入微机系统。（ × ）

91、 【判断题】运行中的电流互感器的二次线圈不应短路，并应可靠接地。（ × ）

92、 【判断题】电容式的重合闸装置只能重合二次。（ × ）

93、 【判断题】晶闸管具有阳极电流随控制极电流增大而按比例增大的特性。（ × ）

94、 【判断题】集成运算放大器实际上是一个高增益的带有深度正反馈的多级直接耦合放大器。（ × ）

95、 【判断题】自感系数的单位是享利。（ √ ）

96、 【判断题】放大器的输入电阻是从放大器输入端看进去的等效电阻，它是个交流电阻。（ √ ）

97、 【判断题】当电流互感器的二次线圈绝缘电阻低于10兆欧时，必须进行干燥处理，使其绝缘恢复后，才能安装。（ √ ）

98、 【判断题】控制柜成列安装时，盘间接缝允许偏差为5毫米。（ × ）

99、 【判断题】运行中的隔离开关，接触应良好，最高允许温度为70℃，通过的电流不得超过额定值。（ √ ）

100、 【判断题】直流电动机电枢绕组内是直流电。（ × ）
