18个电工基础知识，老师傅说知道15个就是“高手”

18个电工基础知识判断你是不是个合格电工！老师傅说，知道15个以上就是“高手”！你知道几个呢？

安全继电器是

2、电磁继电器和固态继电器的区别

电磁继电器控制回路的主体元件是线圈，而固态继电器控制回路的主体元件是光耦合器， 这是他们最大的不同之处。一般电磁继电器线圈都有标称电阻，在我们检测时可以作为参考，一般检测线圈内电阻应该与标称大致相同，太小为短路，太大则是短路。

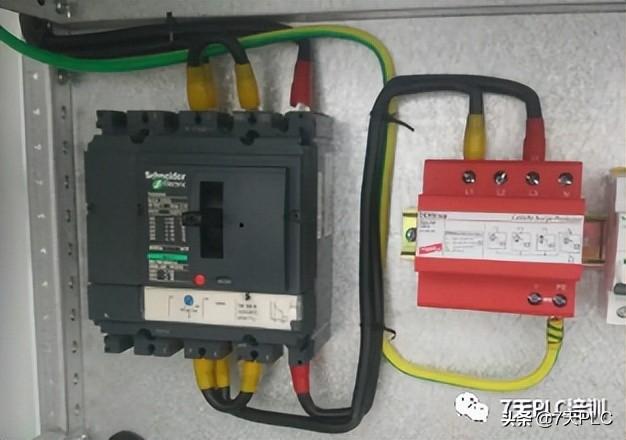

3、浪涌保护器的工作原理

浪涌保护器应该说是一种防雷电保护器，是很多弱电设备防雷电采用的主要手段。浪涌说的是雷击电网电压波动，静电放电，电磁干扰，电位差过大等原因引起的回路过压或过流的现象，也叫瞬态过电压。

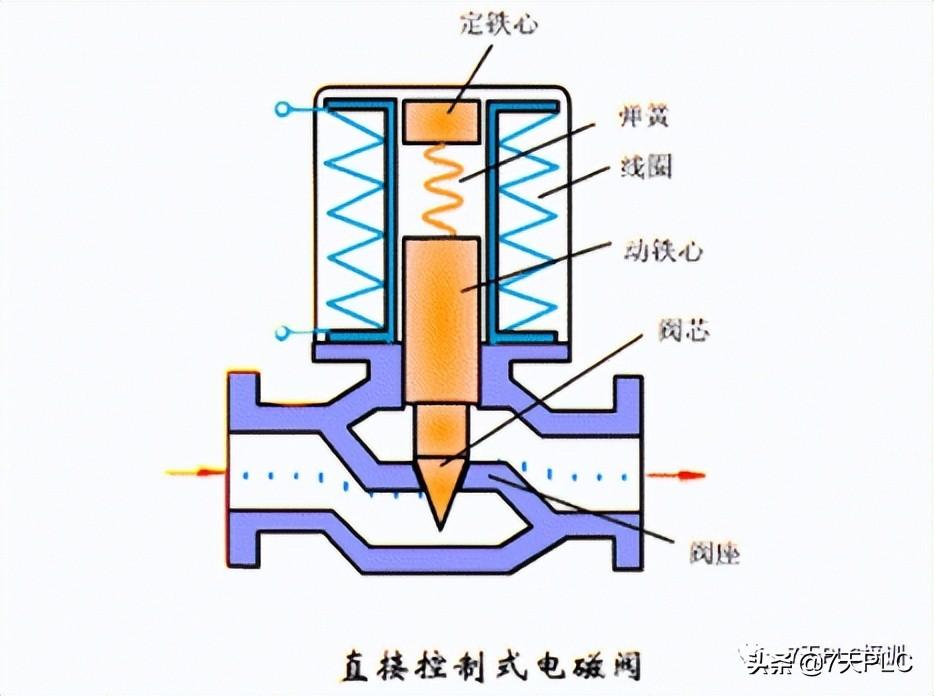

4、电磁阀的工作原理

电磁阀作用原理主要是控制管道流体介质的一个执行机构。 它由电磁线圈组成，在通电状态时产生磁力，克服压簧或者拉簧的压力或拉力，驱动铁磁材料带动阀体中的活塞，让其改变位置变化，达到开与关的目的。

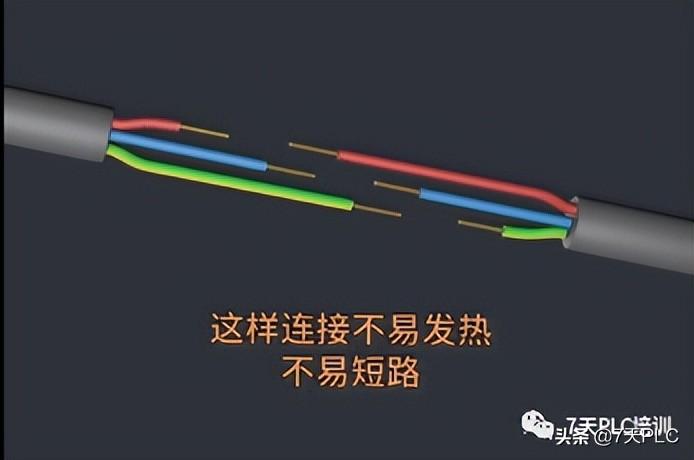

5、三根线错位接线方法

所谓的错位接法就是让每一个接头不要在同一个地方，尽量彼此错开 。先把第一根剪掉三分之二，和另外第一根对接包好，再把第二根剪掉三分之一分另处一根对接，接头在两根线对中，最后一根反向也剪掉三分之二，包好，掉好后每个接头相距2公分。这样链接不易发热、不易短路。

6、在高压设备上工作，为了保证安全有哪些组织措施?

①工作票制度；②工作许可制度；③工作监护制度；④工作间断、转移制度；⑤终结制度。

7、检修设备停电，必须达到哪些要求？

①检修设备停电，必须把各方面的电源完全断开；

②禁止在只经开关断开电源的设备上工作；

③必须拉开隔离开关，使各方向至少有一个明显的断开；

④与停电设备有关的变压器和电压互感器必须从高压两侧断开，防止向停电检修设备反送电。

8、仪表冒烟怎么办？

仪表冒烟一般是过负荷，绝缘降低，电压过高，电阻变质，电流接头松动而造成虚接开路等原因。 当发现后，应迅速将表计和回路短路，电压回路断开，在操作中应注意勿使电压线圈短路和电流线路开路，避免出现保护误动作及误碰接等人为事故。

9、直流母线电压过高或过低有何影响？

直流母线电压过高时，对长期带电运行的电气元件，如仪表继电器，指示灯等容易因过热而损坏。 而电压过低时，容易使保护装置误动或拒动。一般规定电压的允许变化范围为±10％。

10、交、直流回路能合用一条电缆吗？

简单地讲交、直流回路是不能合用一条电缆的 ，其主要原因是：交、直回路都是独立的系统，当交、直流合用一条电缆时，交、直流发生互相干扰，降低对直流的绝缘电阻；同时，直流是绝缘系统，而交流则是接地系统，两者之间容易造成短路，故交、直流不能合用一条电缆。

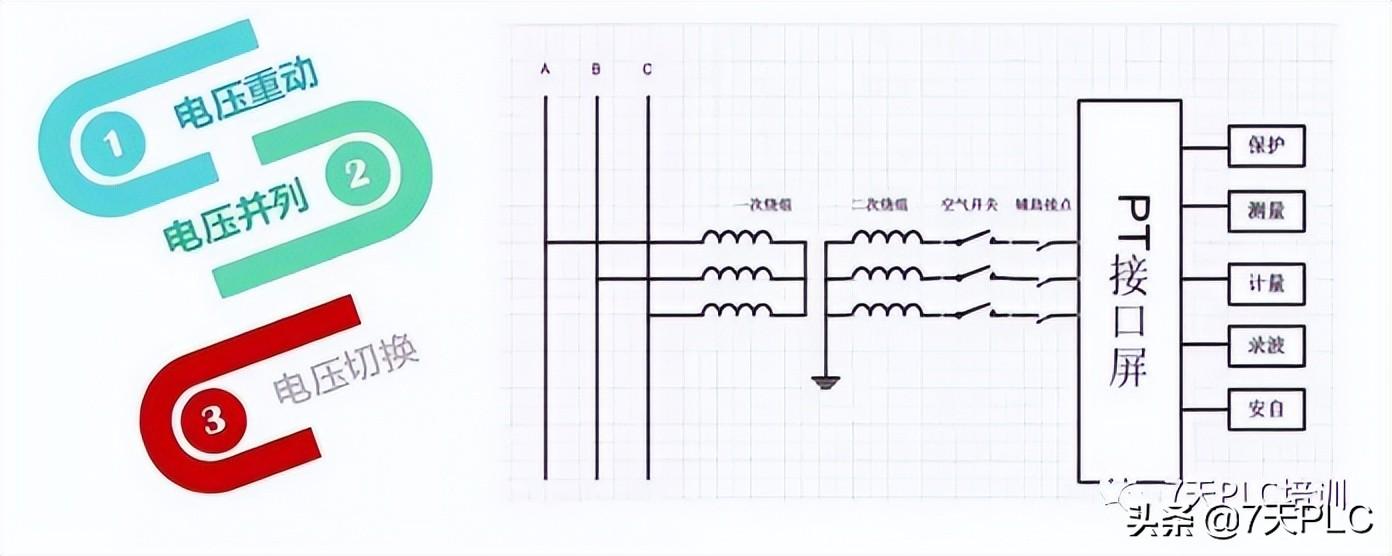

11、PT 运行中为什么二次不允许短路？

PT二次负载基本上相当于变压器处于空载状态 。由于PT本身阻抗小，容量又不大，当互感器二次发生短路，保险不能熔断时，则PT极易被烧坏。

12、电动机什么情况下需要降压启动

电动机功率大于7.5千瓦，电动机功率大于变压器容量的20%。经常启动的电机，启动时造成的电压降大于10%；偶尔启动的电机，启动时造成的电压降大于15%。

13、电机运转时，轴承温度过高该怎么办？

则是短路润滑脂不合适，轴承室中润滑脂过多或过少，润滑脂中有杂物；轴承走内圈或走外圈，电机振动过大；轴承型号不对；联轴器不对中。

14、三相电源分别与负载三角形、负载星形连接时，相、线电压和电流的关系如何？

三相电源和负载三角形连接时： 线电压和相电压的关系是线电压等于相电压、线电流和相电流的关系是线电流等于相电流的√3倍、并在相位上滞后相应的相电流30度角。

三相电源和负载星形连接时： 线电压和相电压的关系是线电压等于相电压的，并在相位上超前相应的相电压300角；线电流和相电流的关系是线电流等于相电流

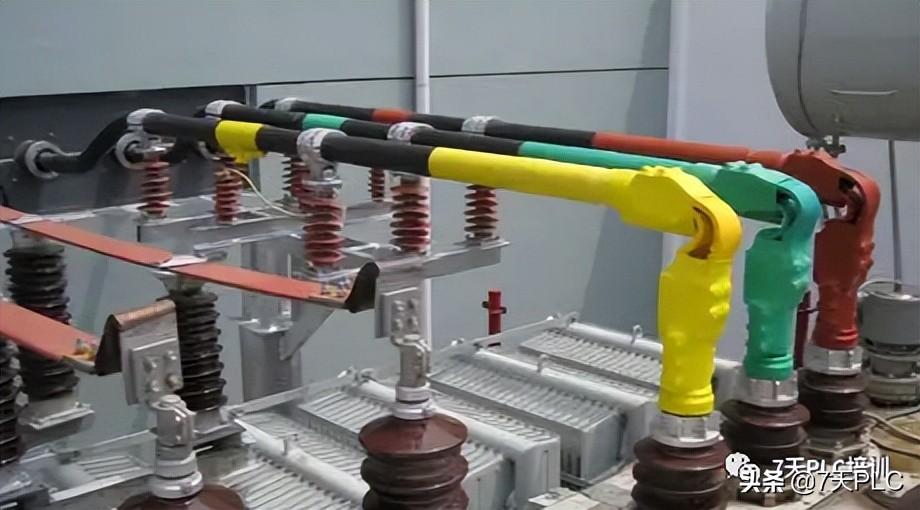

15、对 10kV 变（配）电所的接地有哪些要求？

变压器、开关设备和互感器(PT、CP)的金属外壳，配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等。对接地装置有下列要求：

①室内角钢基础及支架要用截面不小于25×4mm2的扁钢相连接做接地干线，然后引出户外，与户外接地装置连接；

②接地体应距离变（配）电所墙壁三米以外，接地体长度为2.5米，两根接地体间距离以5米为宜；

③接地网形式以闭合环路式为好，如接地电阻不能满足要求时，可以附加外引式接地体；

④整个接地网的接地电阻不应大于4欧。

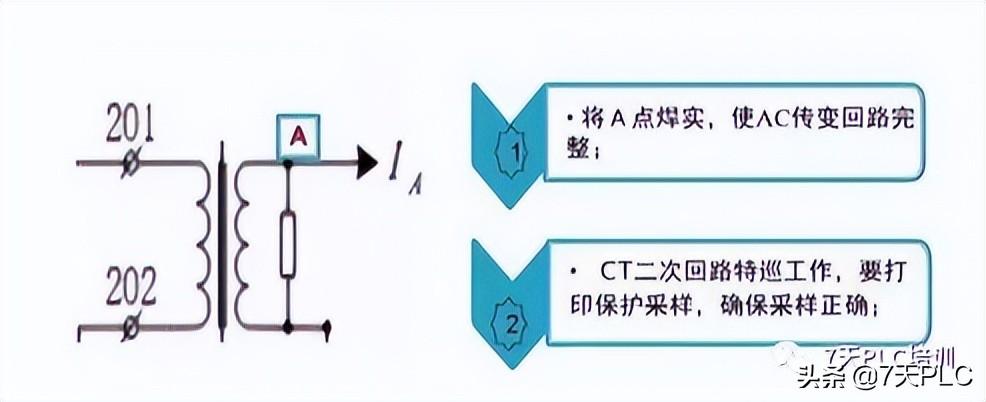

16、CT运行中二次为什么不允许开路？

CT经常用于大电流条件下 。假如CT二次回路断线，则CT铁芯严重饱和磁通密度高达1500高斯以上，由于二次线圈的匝数比一次线圈的匝数多很多倍，于是在二次线圈的两端感应出比原来大很多倍的高电压，这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险，同时由于CT二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁。

17、什么是电流保护，动作原理如何？

当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护，过电流保护的动作电流是按最大负荷电流来考虑的，其选择是靠阶梯形的时限来配合的。

18、发电机产生轴电压的原因是什么？

①由于发电机的定子磁场不平衡，在发电机的转轴上产生了感应电势。 磁场不平衡的原因一般是因为定子铁芯的局部磁组较大（例如定子铁芯锈蚀），以及定、转子之间的气隙不均匀所致。

②由于汽轮发电机的轴封不好，沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。

以上这18个电工基础知识，知道一半的是新手，知道15个以上的是“高手”，全都知道的在公司“横”着走！！！你属于哪一种？

电工：16个PLC入门基础知识，弄懂这些基本原理再谈学PLC吧！

从事电力作业的人员都知道，工业生产和科技的发展都离不开PLC的自动化控制，PLC可以广义的理解为：集中的继电器延伸控制柜，实际的生产应用中，PLC大大的节省了工业控制的成本，加强了设备的集中管理和自动控制，想要学好PLC，首先PLC的基础需要扎实。

1，从PLC 的组成来看, 除 CPU ，存储器及通信接口外,与工业现场直接有关的还有哪些接口?并说明其主要功能。

（1）输入接口 :接受被控设备的信号,并通过光电耦合器件和输入电路驱动内部电路接通或断开。

（2）输出接口: 程序的执行结果通过输出接口的光电耦合器件和输出组件 (继电器、 晶闸管、晶体管)输出,控制外部负载的接通或断开。

2、 PLC 的基本单元由哪几个部份组成?各起什么作用?

（1） CPU : PLC 的核心部件,指挥 PLC 进行各种工作。如接受用户程序和数 据、诊断、执行执行程序等;

（2） 存储器:存储系统和用户的程序和数据;

（3） I / O接口: PLC 与工业生产现场被控对象之间的连接部件,用来接受被控设 备的信号和输出程序的执行结果;

（4）通信接口: 通过通信接口与监视器、打印机等其他设备进行信息交换;

（5）电源。

3、 PLC 开关量输出接口有哪几种类型?各有什么特点?

晶闸管输出型:一般情况下， 只能带交流负载,响应速度快,动作频率高;

晶体管输出型:一般情况下， 只能带直流负载,响应速度快,动作频率高;

继电器输出型:一般情况下， 可带交、直流负载,但其响应时间长,动作频率低。

4、按结构型式分, PLC 有哪几种类型?各有什么特点?

（1）整体式: 将 CPU 、 电源、 I/O部件都集中在一个机箱内,结构紧凑、 价格低,一般小型 PLC 采用这种结构;

（2）模块式: 将 PLC 的各个部分分成若干个单独的模块,可根据需要选配不同模块组成一个系统, 具有配置灵活、 方便扩展和维修的特点, 一般中、 大型 PLC 采用这种结构。模块式 PLC 由框架或基板和各种模块组成, 模块装在框架或基板的插座上。

（3）叠装式： 结合了整体式和模块式的特点,叠装式 PLC 的 CPU 、电源、 I/O 接口 等也是各自独立的模块,但它们之间是靠电缆连接,使得系统不仅配置灵活 而且体积小巧。

5、什么叫 PLC 的扫描周期?它主要受什么影响?

PLC 的扫描过程包含内部处理、通信服务、输入处理、程序执行、输出 处理 五个阶段,这五个阶段扫描一次所需的时间称为扫描周期。

扫描周期与 CPU 运行速度、 PLC 硬件配置和用户程序长短有关。

6、 PLC 采用什么方式执行用户程序?用户程序执行过程包括哪些阶段?

PLC 采用循环扫描的方式执行用户程序,用户程序的执行过程包括输入采样阶段、程序执行阶段和输出刷新阶段。

7、 PLC 控制系统与继电器控制系统相比,具有哪些优点?

（1） 控制方法上:PLC 采用程序方式实现控制, 容易改变或增加控制要求, 且 PLC 的触点无限;

（2）工作方式上:PLC 采用串行工作方式,提高系统的抗干扰能力;

（3）控制速度上:PLC 的触点实际上是触发器,指令执行的时间在微秒级;

（4） 定时和计数上:PLC 采用半导体集成电路作定时器, 时钟脉冲由晶振提供,延时 精度高,范围宽。 PLC 具有继电器系统不具备的计数功能;

（5）可靠性和可维护性上:PLC 采用微电子技术,可靠性高,所具有的自检功能能 及时查出自身故障,监视功能方便调试和维护。

8、 PLC 为什么会产生输出响应滞后现象?如何提高 I/O响应速度?

因为 PLC 采用集中采样、集中输出的循环扫描工作方式,输入端的状态只在 每个扫描周期的输入采样阶段才能被读入, 而程序的执行结果只在输出刷新阶段才 被送出; 其次 PLC 的输入、 输出延延迟, 用户程序的长度等均能引起输出响应滞后。

要提高 I/O响入采样、输出刷新,或直接输入采样、输 出刷 新,以及中断输入输出和智能化 I/O接口等多种方式。

9、 FX0N 系列 PLC 内部软继电器有哪几种?

输入继电器、输出继电器、辅助继电器、状态寄存器、定时器、计数器、 数据 寄存器。

10、如何选择 PLC ?

1) 机型选择:应从结构形式、 安装方式、 功能要求、 响应速度、 可靠 性要求、 机型统一等几个方面考虑;

2)容量选择:应从 I/O点数、用户存储容量两个方面考虑;

3) I/O模块选择:包括开关量和模拟量 I/O模块选择, 以及特殊功能模块的 选择;

4)电源模块及编程器等其它设备的选择。

11、 简单叙述 PLC 集中采样、 集中输出工作方式的特点, 采用这种工作方式具 有 哪些优、缺点?

集中采样: 在一个扫描周期内,对输入状态的采样只在输入采样阶段进行, 当进入程序执行阶段后输入端将被封锁。

集中输出: 在一个扫描周期内, 只有在输出 刷新阶段才将输出映像寄存器中与输出有关的状态转存到输出锁存器中, 对输出接 口进行刷新,在其他阶段输出 状态一直保存在输出映像寄存器中。采用这种工作 方式可提高系统的抗干扰能力,增强系统的可靠性,但会引起 PLC 输入 /输出响应 的滞后。

12、 PLC 采用什么样的工作方式?有何特点?

PLC 采用集中采样、集中输出、循环扫描的工作方式。

特点: 集中采样 是指在一个扫描周期内, PLC 对输入状态的采样只在输入采 样阶 段进行, 当进入程序执行阶段后输入端将被封锁。

集中输出 是指在一个扫描周期内, PLC 只在输出刷新阶段才将输出映像寄存 器中与输出有关的状态转存到输出锁存 器中, 对输出接口进行刷新,在其他阶段 输出状态一直保存在输出映像寄存器中。

循环扫描 是指 PLC 在一个扫描周期内需要执行多个操作, 它采用分时扫描的方式 按顺序逐个执行,周而复始重复运行。

13、电磁接触器主要由哪几部分组成?简述电磁接触器的工作原理。

电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座 等几部分组成。 接触器根据电磁原理工作:当电磁线圈通电后, 线圈电流产生磁场, 使静铁心产生电磁吸力吸引衔铁, 并带动触点动作,使常闭触点断开, 常开 触点闭合, 两者是联动的。 当线圈断电时, 电磁力消失, 衔铁在释放弹簧的作用下降放,使触点复原,即常开触点断开,常闭触点闭合。

14、简述可编程序控制器(PLC )的定义。

可编程控制器(PLC )是一种专门为在工业环境下应用而设计的数字运算操 作的电子装置。 它采用可以编制程序的存储器, 用来在其内部存储执行逻辑运算、 顺序运算、 计时、 计数和算术运算等操作的指令, 并能通过数字式或模拟式的输 入和输出, 控制各种类型的机械或生产过过程。

PLC 及其有关的外围设备都应按照易于与工业控制系统形成一个整体,易于扩展其功能的原则而设计。

15、简答 PLC 系统与继电接触器系统工作原理的差别。

组成器件不同;

触点数量不同;

实施控制的方法不同;

工作方式不同。

16、简答三菱 FX 2N 系列 PLC 的 STL 步进梯形指令有什么特点？

（1）转移源自动复位;

（2）允许双重输出;

（3)主控功能。
