家装电工布线实图 105张电工实物接线图,为初学电路的朋友打开一扇门

小编 2025-03-18 高职单招 23 0

105张电工实物接线图,为初学电路的朋友打开一扇门

有照明电路、电子电路、各类电气控制还有电表的各种接线,都是高清的实物接线图。只要认识这些电气元件,了解电气的结构,就可以仿照实物图练习实物接线,为初学电路的朋友打开一扇门。

一、照明电路:

二、电气控制电路:

自锁电路

带过载保护的自锁电路

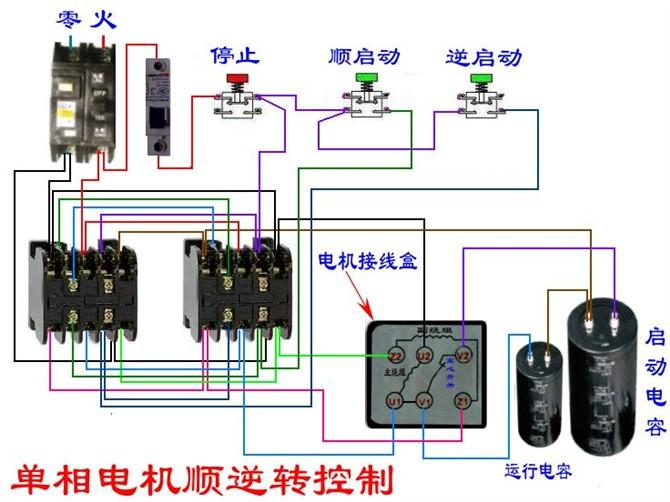

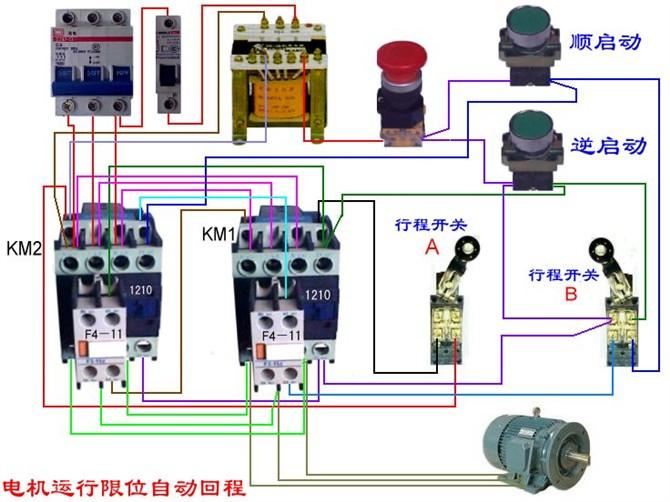

三、电气控制电路:

四:温控仪的接线:

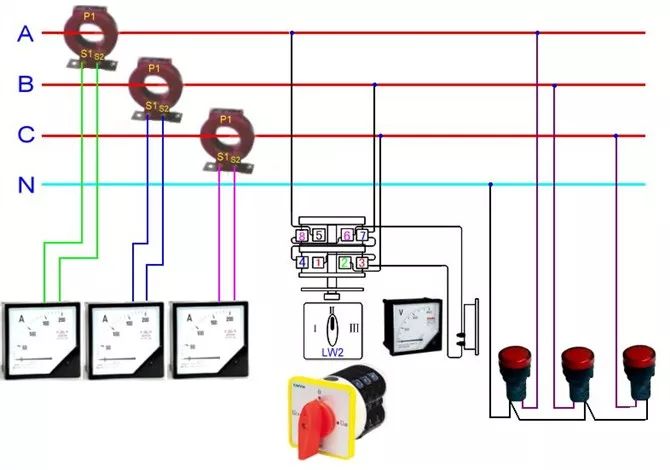

五、各类电表的实物接线:

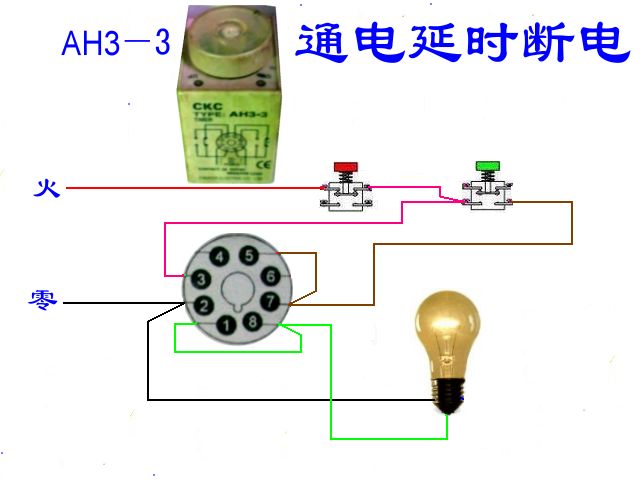

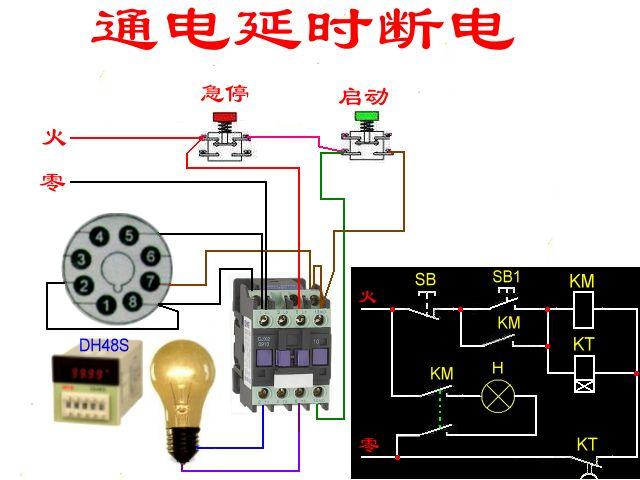

六、其他电路:

(部分图片采集自网络,如有侵权,请联系删除!)

网络采集的一些电工电路,都是一些基础电路,如果手头有这些电气,可以直接照图练手,如有疑问,欢迎底部留言讨论。

#pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } #pgc-card .pgc-card-href:hover { text-decoration: none; } /*pc 样式*/ .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid #e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid #e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: #222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: #444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: #f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: #406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf6-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } 零基础学习电工2019升级版版168页多个实物电路图 我是大俵哥 ¥88 购买

100多个高清实物接线图,为初学的朋友打开一扇门

装修电力布线图,连怎么接线都告诉你了

最近不断有人提问装修中开关、插座的设计方位及数量。近日闲来无事,草拟了以下几幅图,希望对正在装修或准备装修的人有帮助。

下列所有图中,均按照房间内最少插座、开关用量绘制的,建议如果资金、空间都允许的话, 尽量多留出几个备用插座。

图中,所有电线接头,在实际操作中均需要在接线盒内接线,以方便日后维修。

配电箱

配电箱内断路器的数量,根据房间大小,略有不同。一般住宅在交房时房间内会配备配电箱,但如果配电箱损坏,或质量较差,可以自行更换配电箱,配电箱的组装教程,我会在以后的文章中写。

配电箱内电闸的排列顺序、型号以及数量,不同的设计者会有不同的思路。本文列举最常见的一类配电箱。以二室一厅为例(餐厅面积较小,含在客厅范围内):

除主开关外,支路开关共需要1P断路器1个,1P漏电断路器4个,2P漏电断路器1个(零地排布线省略)。

其作用及布线范围分别为:

1P断路器,控制各个房间的电灯,需要从下口取线(火线)拉向各个房间(所有有灯的地方);

1P漏电断路器,控制房间内的五孔插座,客厅、主卧、次卧、厨卫各用单独的一个断路器控制(厨卫共用一个);

2P漏电断路器,控制所有三孔插座(空调、热水器等大功率用电器使用),布线时从下端取线,拉向所有三孔插座的预留位置(应该再有一条线拉向卫生间,图中有误 )。

客厅

客厅是用电最多的地点,布线图如下:

沙发后方的两个插座,是供手机充电或笔记本电脑使用的。

电视柜后方两个插座,分别供电视机和机顶盒使用,如需把猫和路由器也放在这里,则需要再多安装两个插座。如今电视一般配有遥控接线板,更省电、更安全,但即便如此,也至少要在电视机后面预留两个五孔插座。

地插是供茶几上的茶盘烧水用的,必要的时候还可预留给吸尘器等设备备用。

卧室

主、次卧的开关、插座数量和位置相同,若是主次卧房型不同,可酌情进行变更。

在卧室内设计了双控开关,一个开关在门口,另一个在床头,避免了晚上关灯的困扰。床头的开关,可以设计在床头一侧,亦可设计在床头正中央,但床头中央的设计在关灯时手需要伸的更长,而且锁死了床头的高度。必要的时候,还可以设计三控开关,在床头两侧各安放一个。

床头两侧的插座设计高度应该与床面高度相当,以方便晚上手机充电。若是有兴趣,可以考虑集成了USB接口的插座,更为简洁,不过成本要比普通插座稍高。

如果床头空间有限,可以选择一开五孔插座,将床头开关与床头插座合二为一,只不过这样的插座在操作时有一定的危险性,家中有小孩的建议不要选择,以免孩子在关灯时把手伸进插座的孔里。

床尾的连个插座是备用插座,日后若有空气净化器、加湿器、蚊香液等设备,可以从此处取电。这两个插座虽为备用插座,却不可或缺。

卫生间

卫生间是用水最多的地方,这里安装的插座应该越少越好,除了必须使用的,尽量不要预留备用插座。

下图是干湿分离式卫生间,如果是整体的卫生间,把右侧的电灯以及开关去掉即可。

洗手台右侧的两个插座,是供吹风机、剃须刀充电时使用的。

洗手台正前方的插座,高度应该在镜面以上,是供镜前灯使用的。即便装修时不打算安装镜前灯,也建议保留此插座,日后可以安装一个小夜灯,起夜时不用再开大灯刺眼。

热水器插座是三孔插座,如果热水器不安装于此处,可以将此插座移动到所装房间内(此系列图没有在其它房间设计)。

如果打算使用电动马桶盖,请在马桶旁设计一个五孔插座,如果不打算使用,建议取消此插座(图中未设计),因为此插座高度太低,容易受潮。

厨房

厨房的设计原则只有一个——尽可能多的预留插座。

其中,油烟机的插座是需要设计在顶柜内的。

厨下插座是安装于洗菜池下方,供净水机使用的。如果计划使用热水宝,请在此插座旁边并排再设计一个。

右侧并排的五个插座,是安装在台面上的。供微波炉、水壶、烤箱、电饭煲、电压力锅、电磁炉等厨房电器使用的。

厨房电器花样繁多,也有诸多电器没有被设计进来,例如洗碗柜、消毒柜等,如需安装,请提前预留位置。
