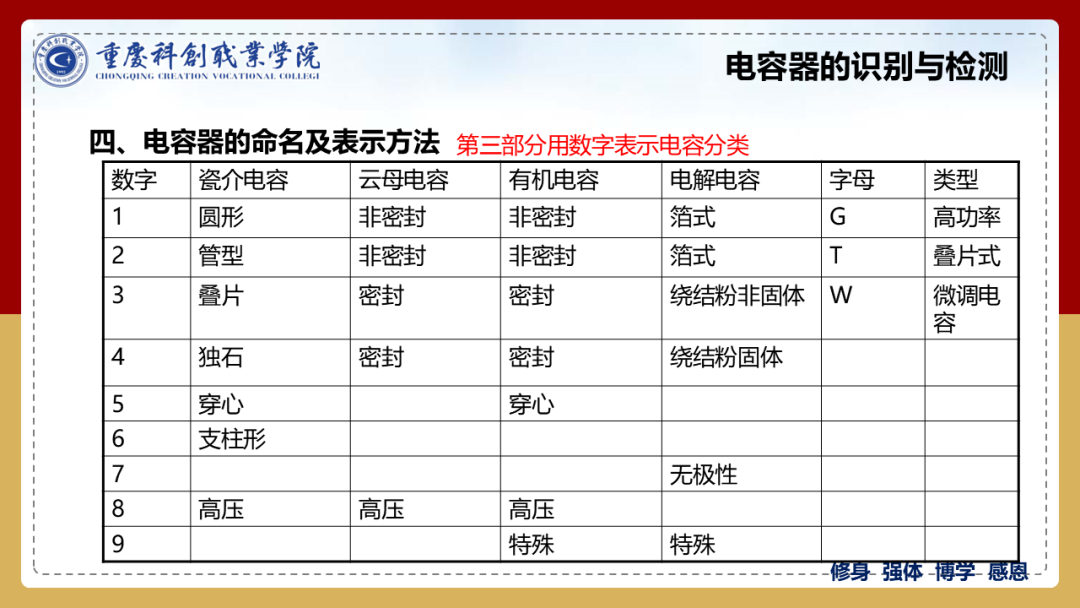

部分课程课件👇

撰稿人：王铮

责任编辑：张敦鸿

审核人：李双雷

相关书籍

点击 上方图片 查看详情

书名：电工电子实训项目化教程

作者：蒋祥龙 李震球

ISBN：978-7-111-74455-9

定价：55.00元

本书特色：

★以典型工作任务为导向，理论与实践并重

★以电工职业标准为依据，以企业需求为导向，以职业能力为核心

★注重一体化教学实施，强化自主学习

资料获取方法：

1、分享本文章到朋友圈（全部可见）或者相关专业群

2、加下方小助手微信（加时请备注学校+专业+姓名）

3、把分享朋友圈（群）截图发送给小助手即可获取资料

— 样书获取方式 —

1. 登陆机工教育服务网（www.cmpedu.com）注册教师会员自助申请；

样书自助申请流程：http://www.cmpedu.com/help/yssq.html

8个经典的电工电路，全都搞懂的才是老师傅，你搞懂了几个？

1.日光灯照明与两控一灯一插座线路

日光灯照明与两控一灯一插座线路

里面包含②单相电表的接线，两个⑨和一个⑩是一灯双控的接线，⑤⑥⑦⑧为日光灯的接线。这个电路非常的实用，是家装照明控制的经典案列。

2.线绕式异步电动机控制线路

线绕式异步电动机控制线路

转子绕组上串联电阻来改变电机的机械特性，从而实现小电流启动、增大启动转矩及调速的目的。利用了三个时间继电器和三个接触器相互配合，启动时，串入多级电阻然后分段切除。电机的转速会逐级提高，最后达到额定转速稳定运行。

3.三相四线电度表带互感器电路图

三相电表接线

三相四线电表的接线要点：1、4、7接互感器的K1,3、6、9接互感器的K2并连一起做接地保护，2、5、8接UVW三相电源，11为零线。

4.星/三角降压起动控制线路

星三角启动

经典的星三角降压启动，虽然比不上软启动，但是应用还是很广的。一个主接触器，一个星接触器，一个角接触器。通过时间继电器，实现自动转换的目的。

5.双重联锁正、反转控制线路

正反转电路

电机的正反转电路相来应用广泛，双重互锁提高了电路的安全性。2个接触器组成的电气互锁和2个启动按钮组成的机械互锁。

6.电动机单向两地控制线路

异地控制

异地控制相对来说非常简单，要点就是：启动按钮并联，停止按钮串联。

7.电动机点动、 连动 控制

点动加自锁

这个是基础电路，SB2按下去KM吸合自锁，SB3是点动按钮。

8.自动往返控制电路

自动往返电路

自动往返电路和双重互锁电路其实是类似的，限位开关的触点和按钮开关的触点类似。所以两个行程开关机械互锁加两个接触器电气互锁。

这是8个比较经典的电路，你搞懂了几个？
