建筑电气平面图图例都有哪些？这么全的图例符号记得收藏

识读建筑电气图纸平面图，首先要了解的就是图例。每一份图纸都附有图例，图例通常在设计说明里能找到，也有的在平面图右下方。没有图例，我们在识读图纸时，根本就不知道图纸上的各种符号所代表的意思，只有熟读图例，才能更好的看懂图纸。

建筑图纸电气图纸

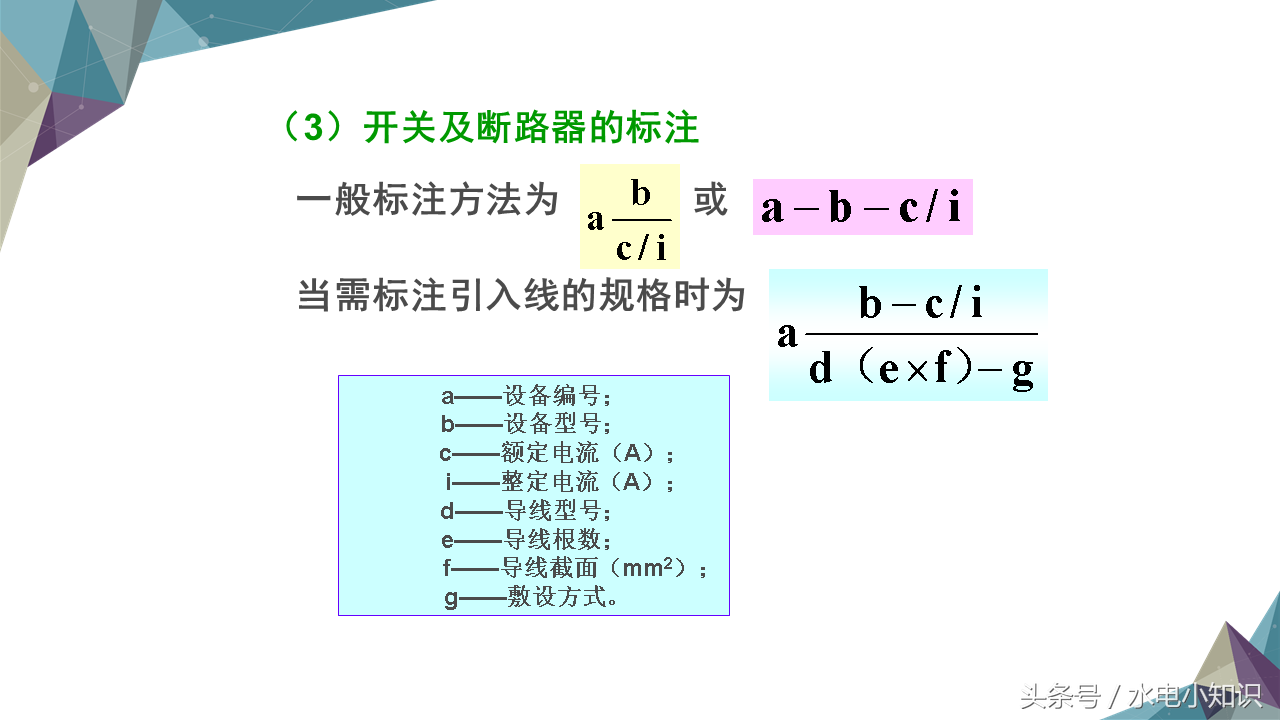

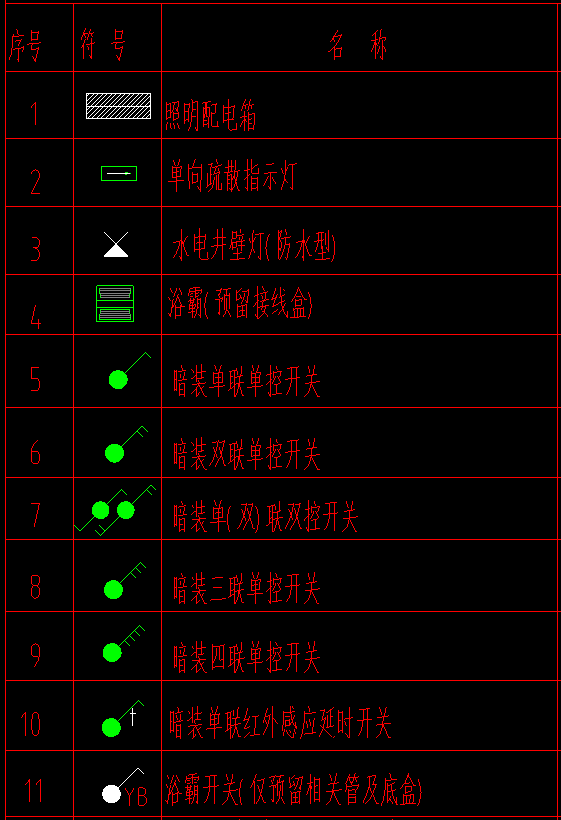

插座类型有多种，通常都是某种开关的简称，比如带K符号的插座图例，则是空调插座。带Y符号的插座图例则是油烟机插座。记住插座用途的简称，可以让我们更容易懂看懂图纸。

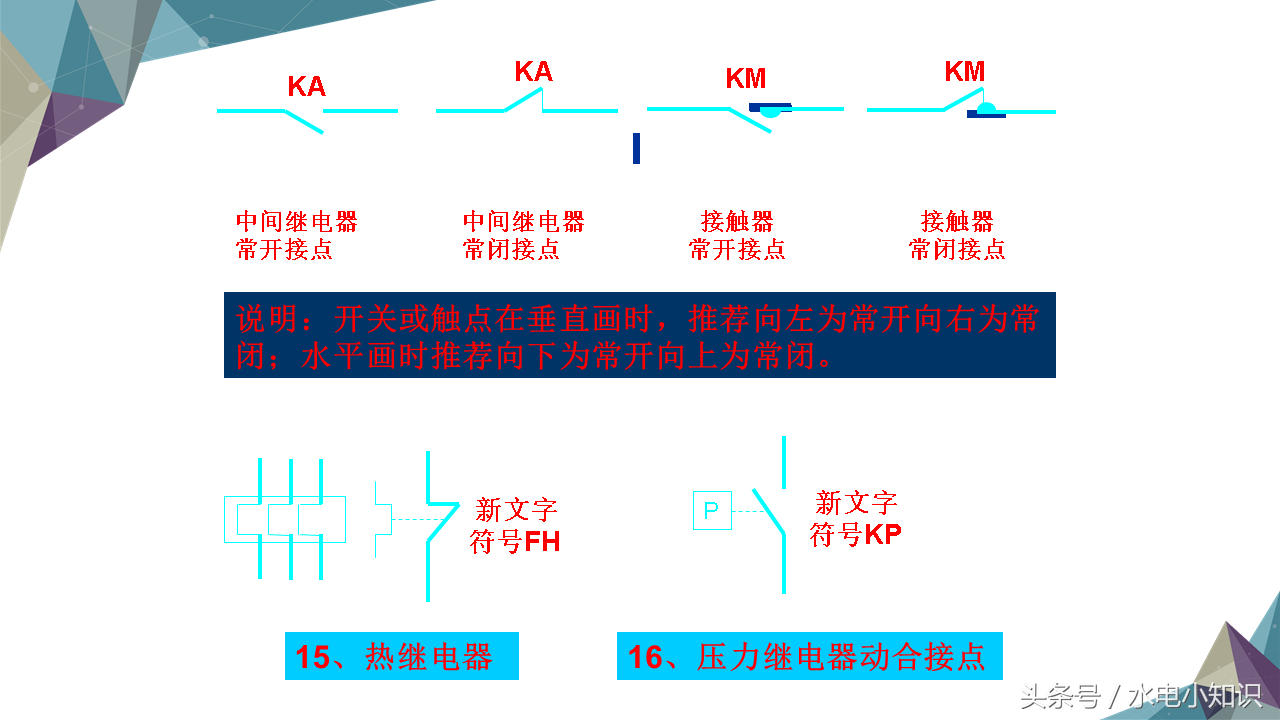

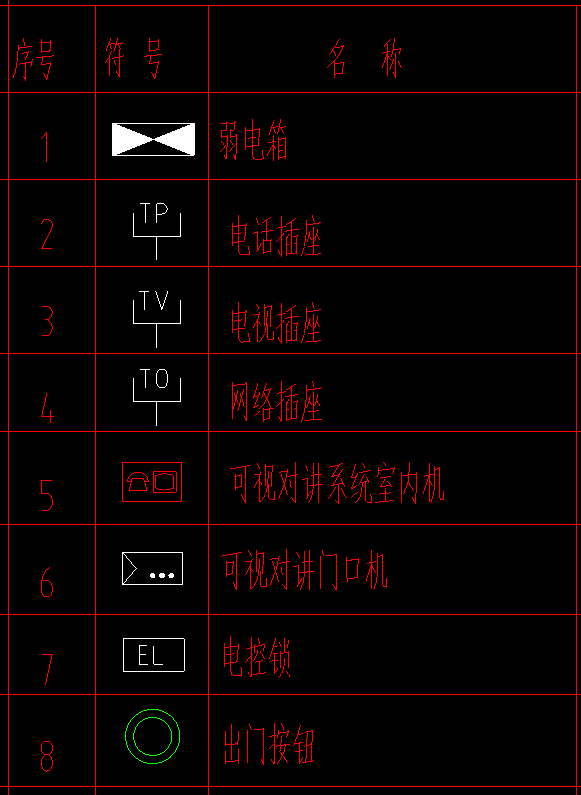

建筑图纸弱电图例

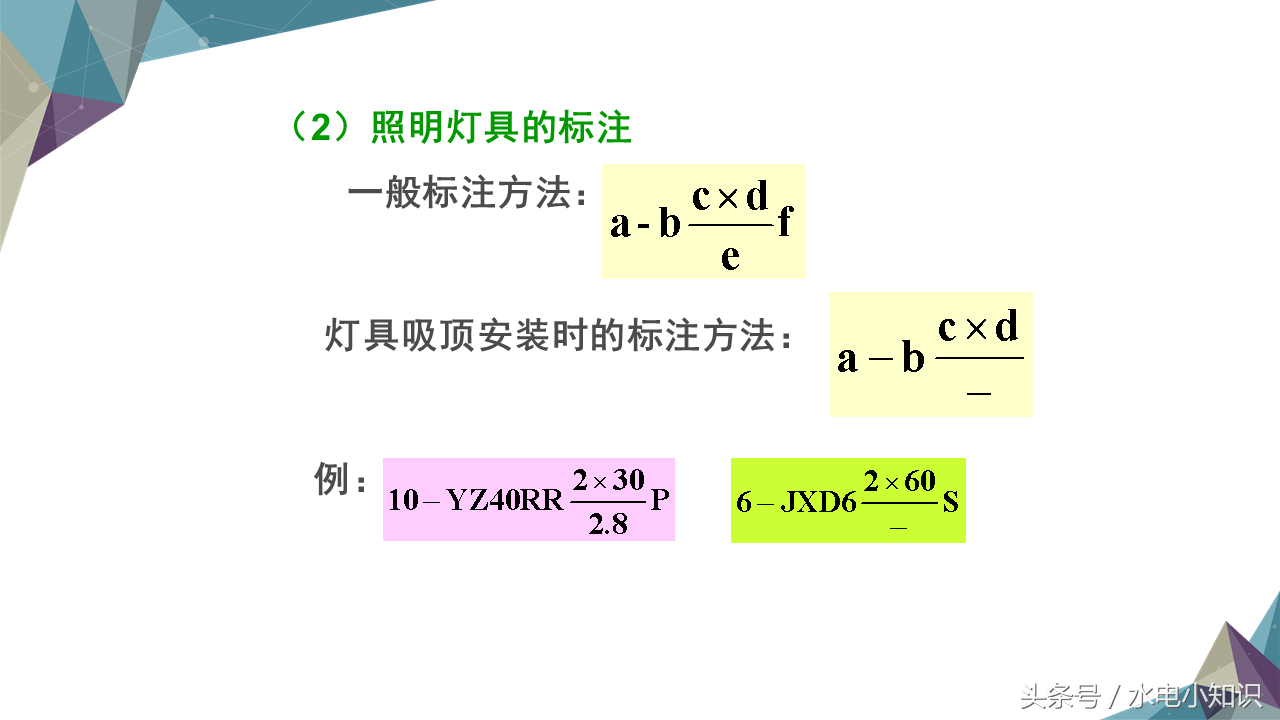

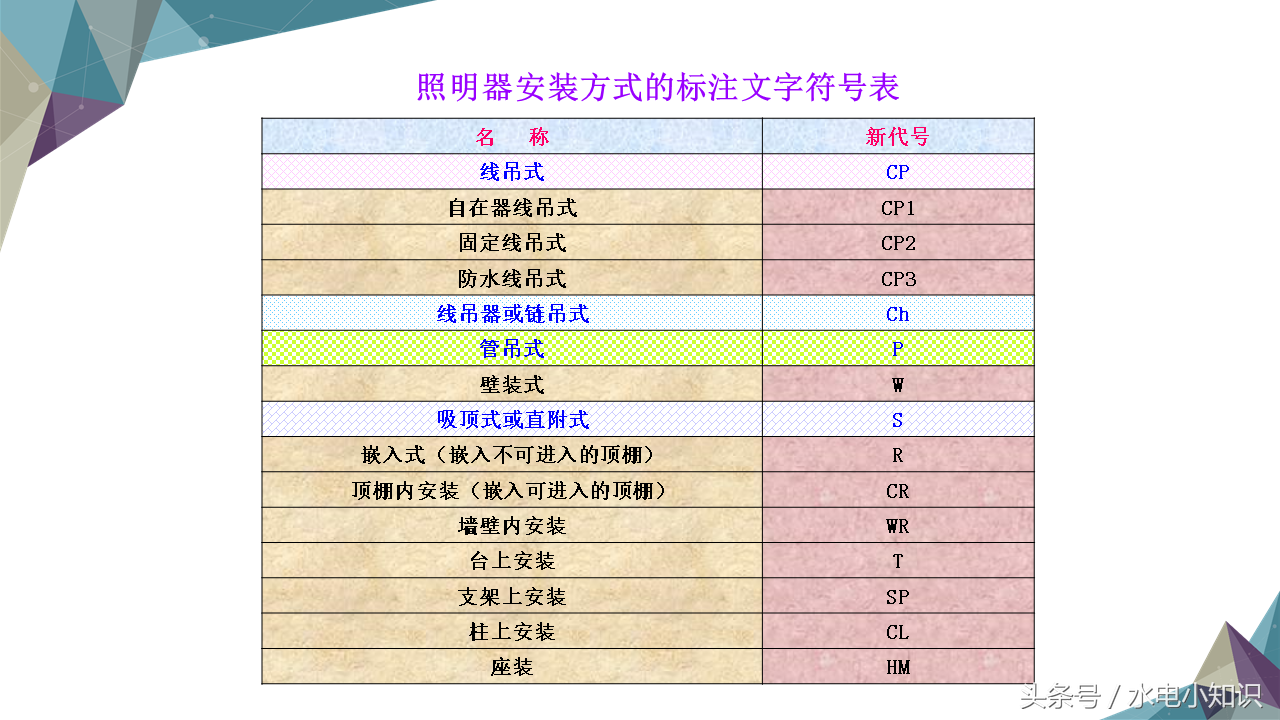

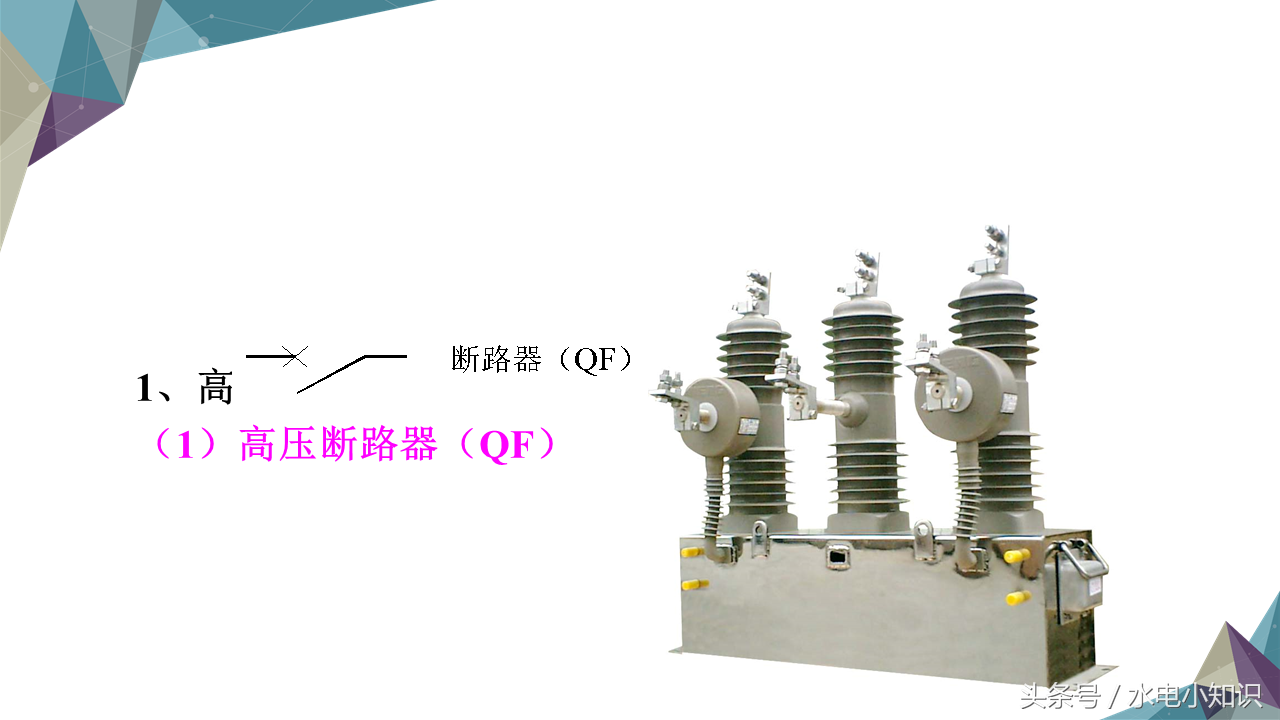

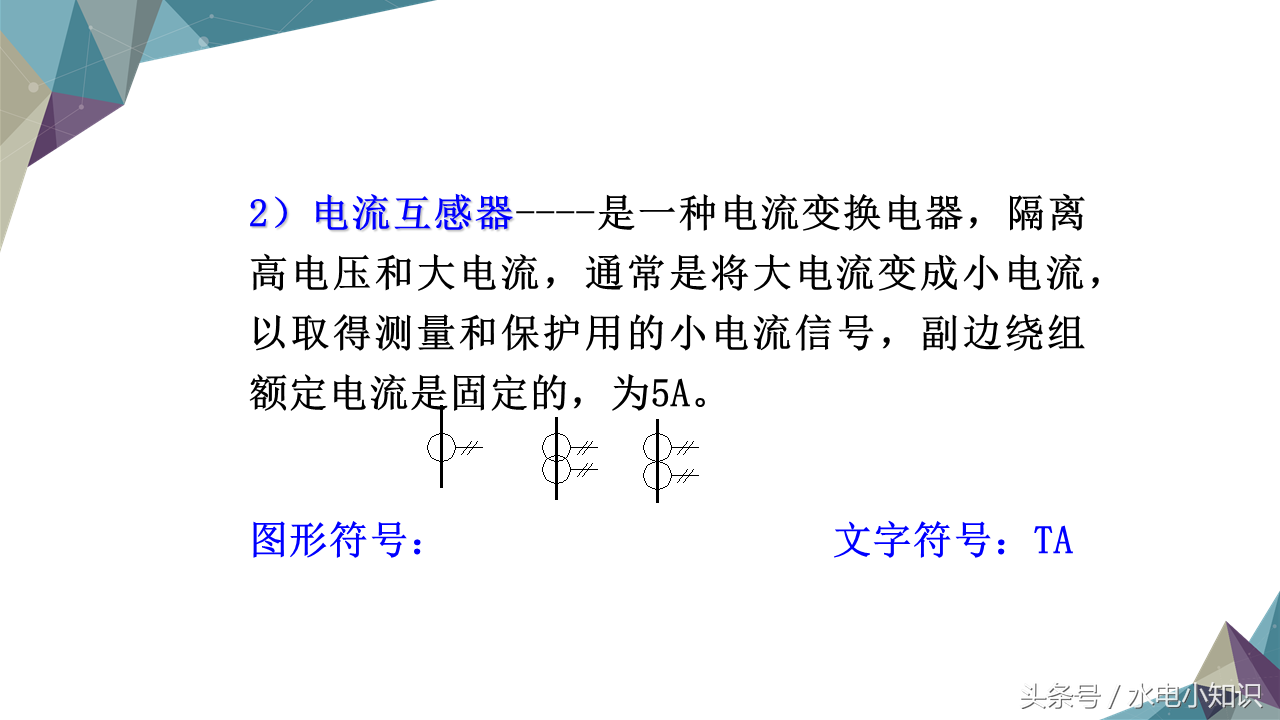

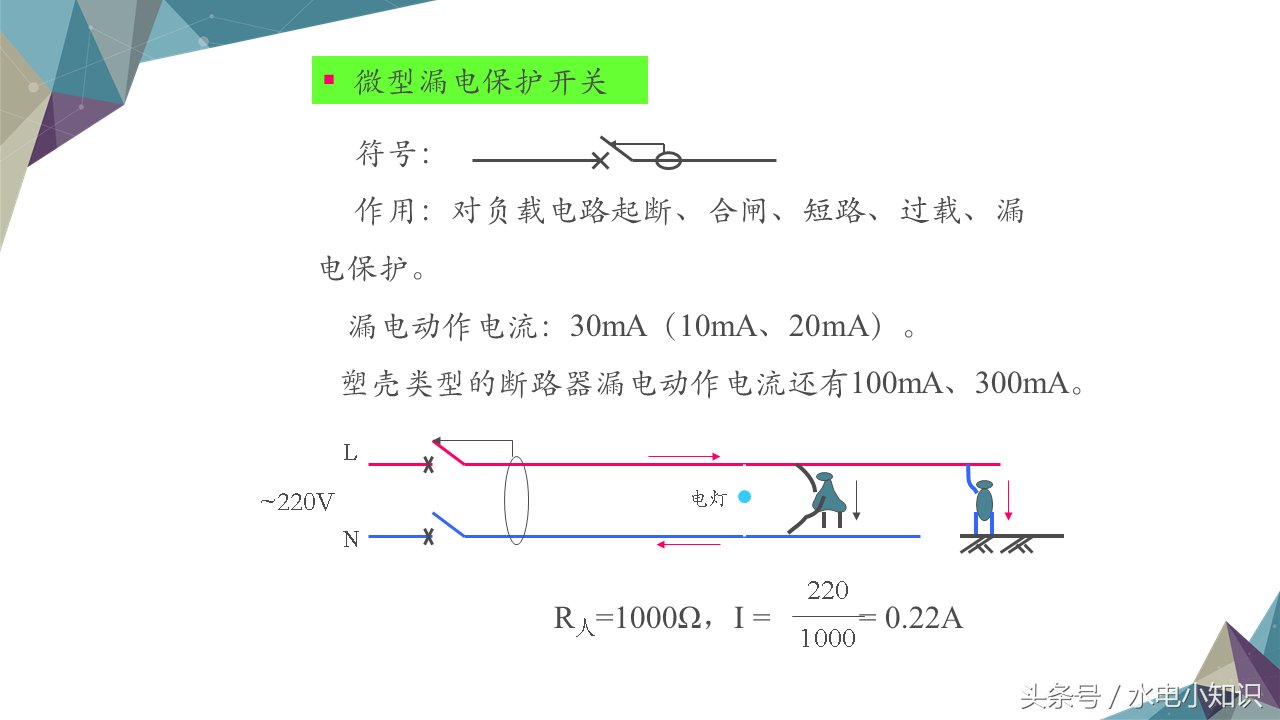

看图先看图例，这是识图的基本原则，只有先掌握图例，才能更快的了解图纸。

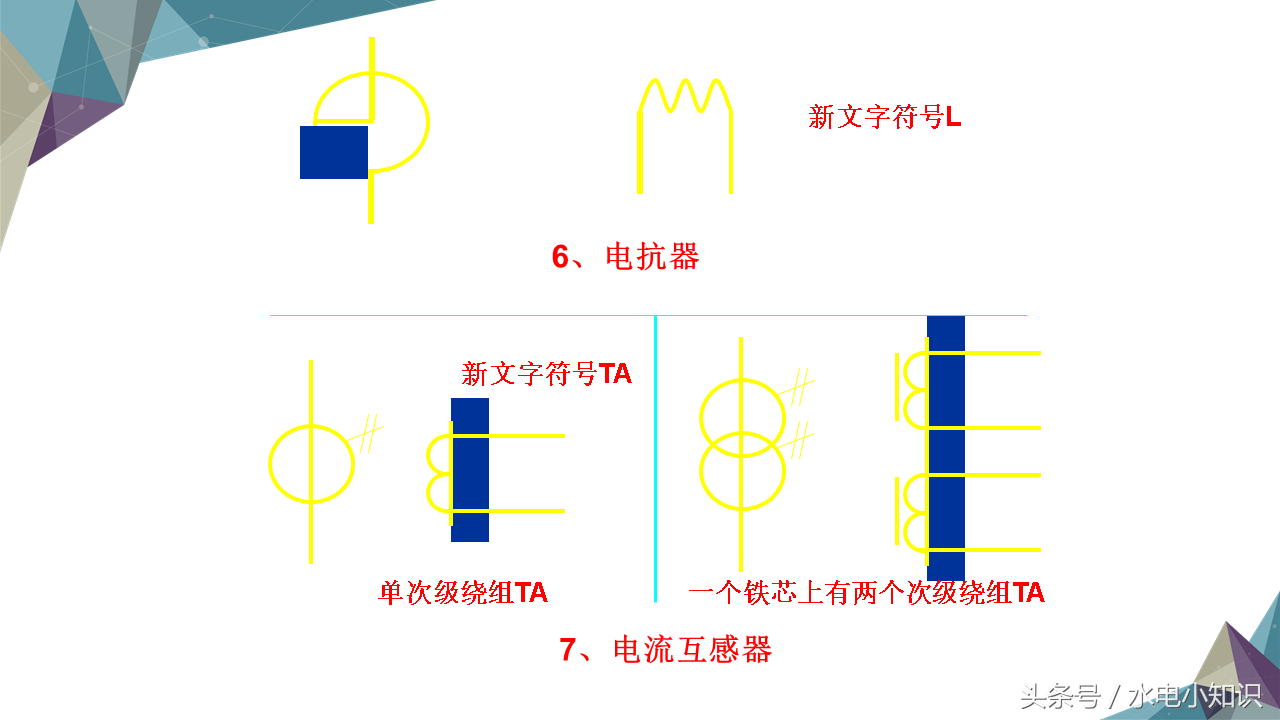

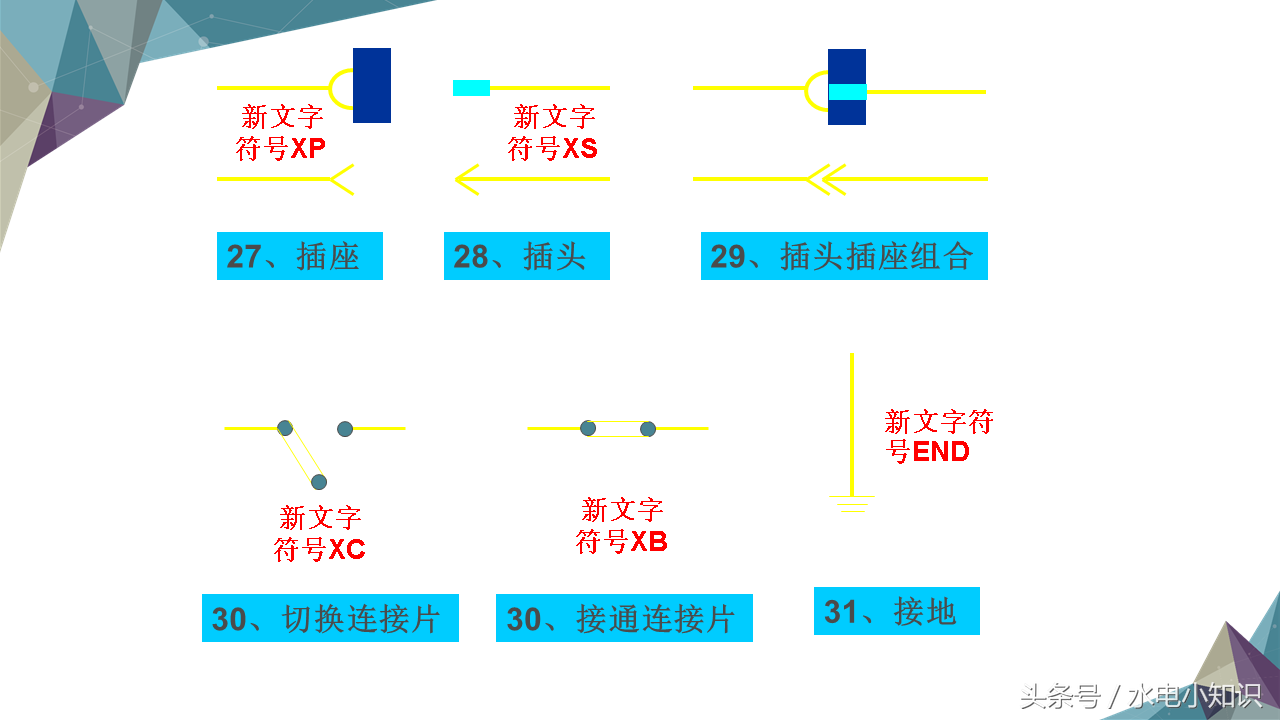

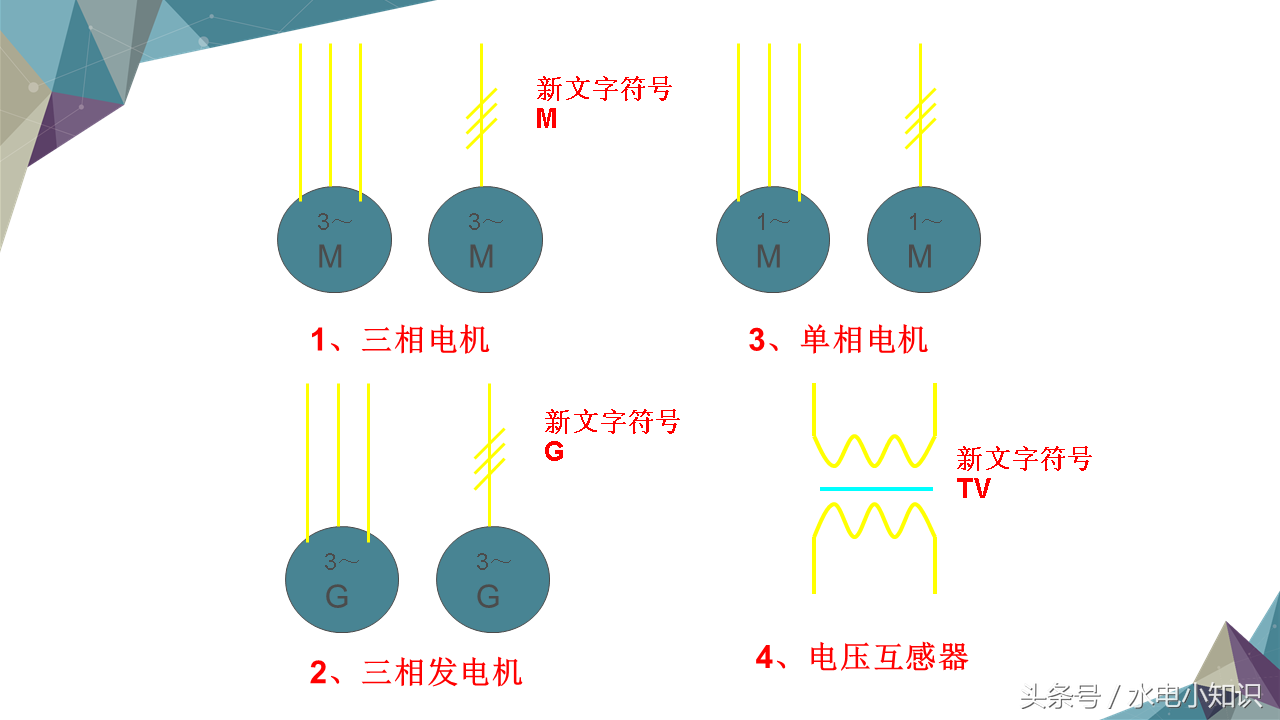

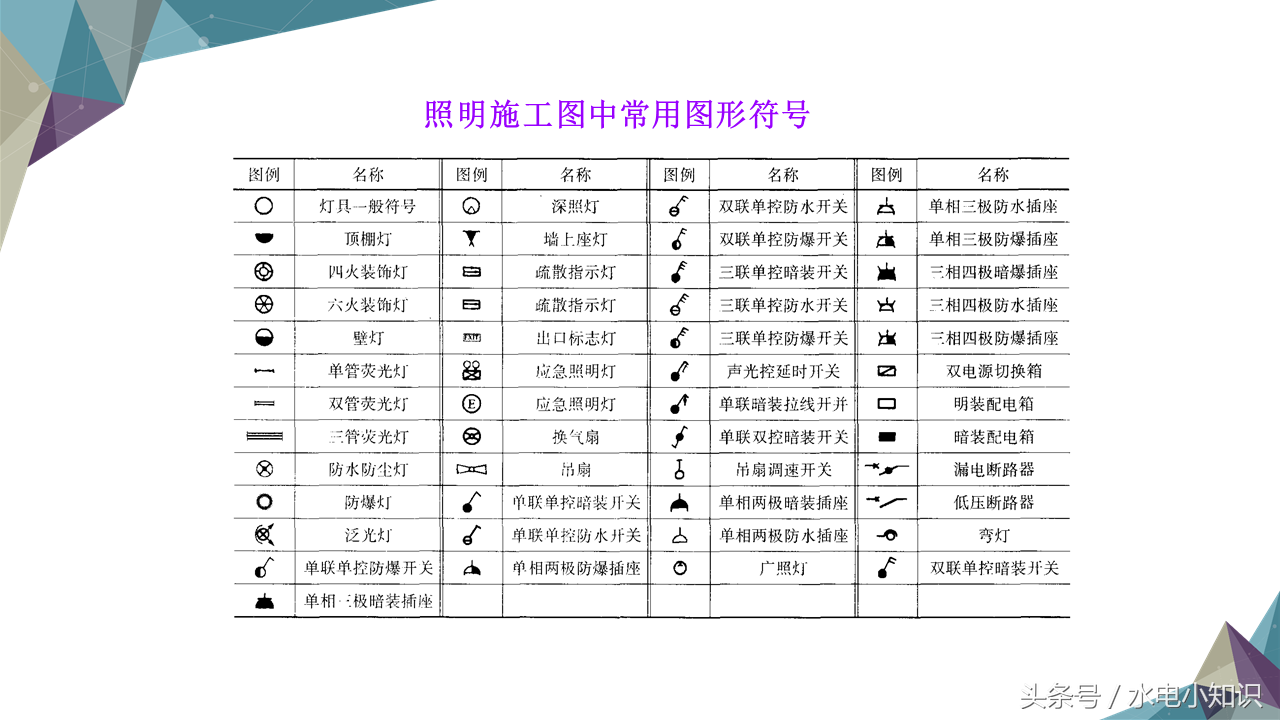

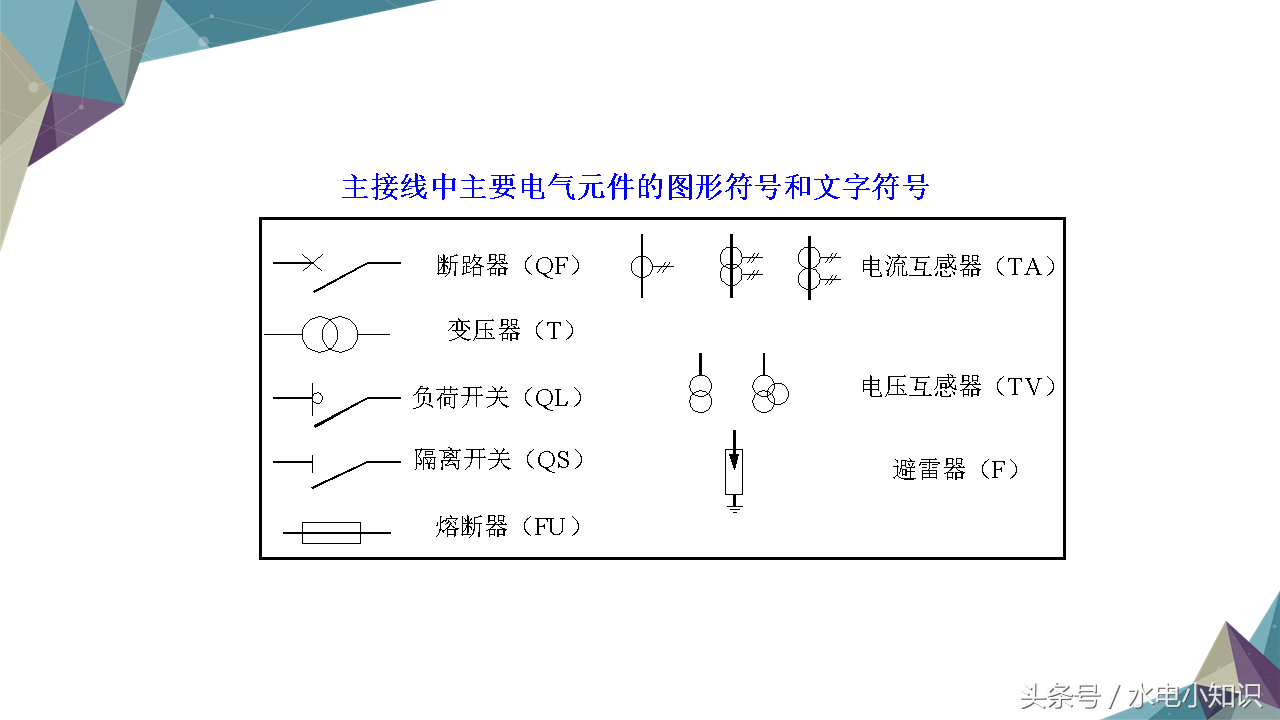

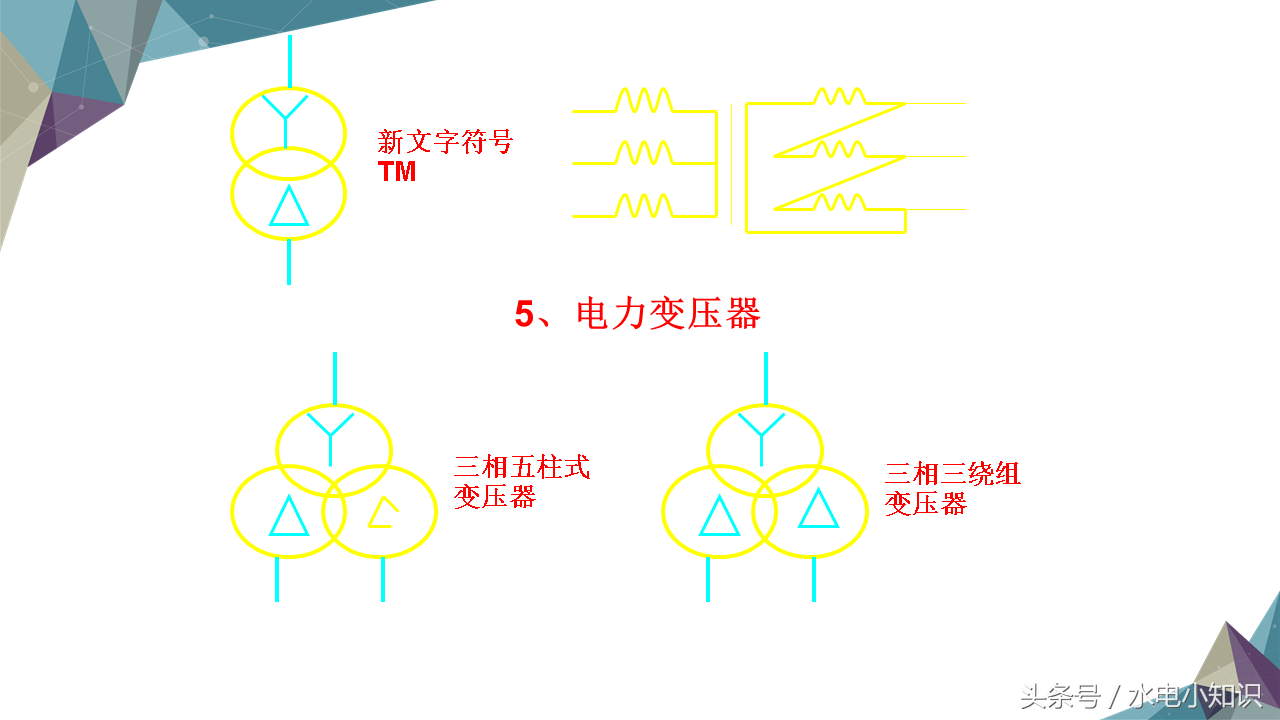

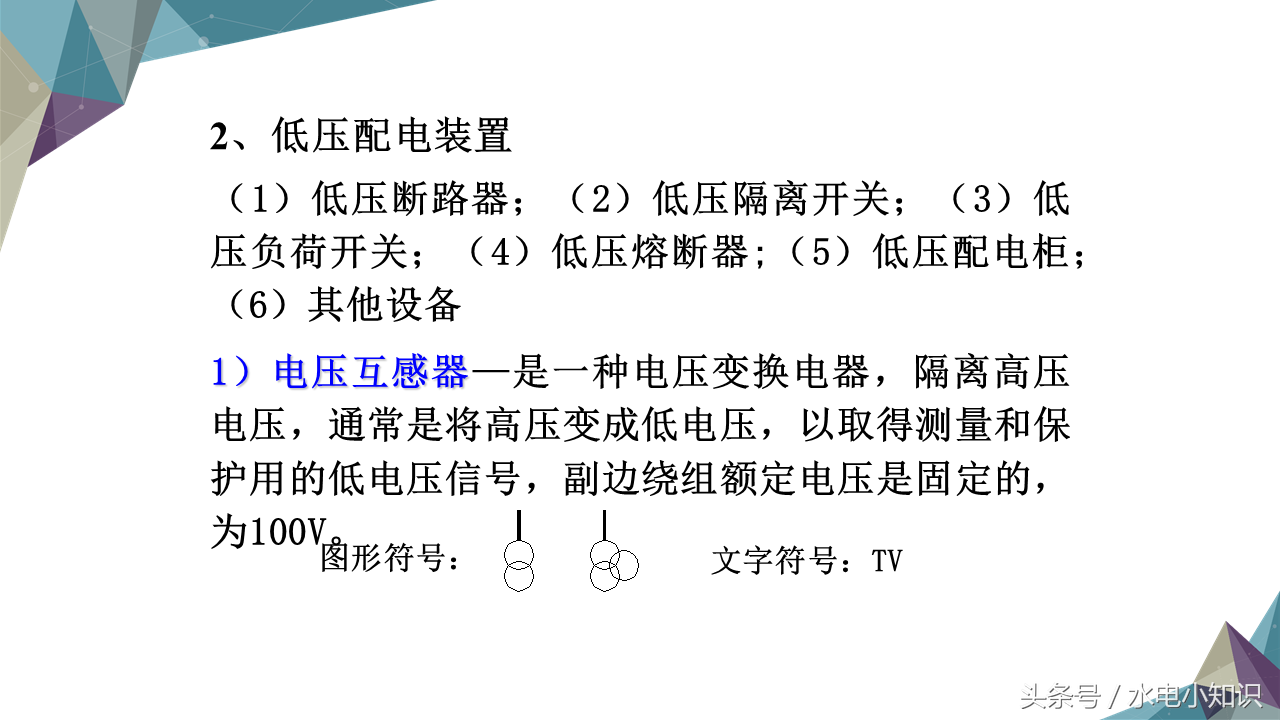

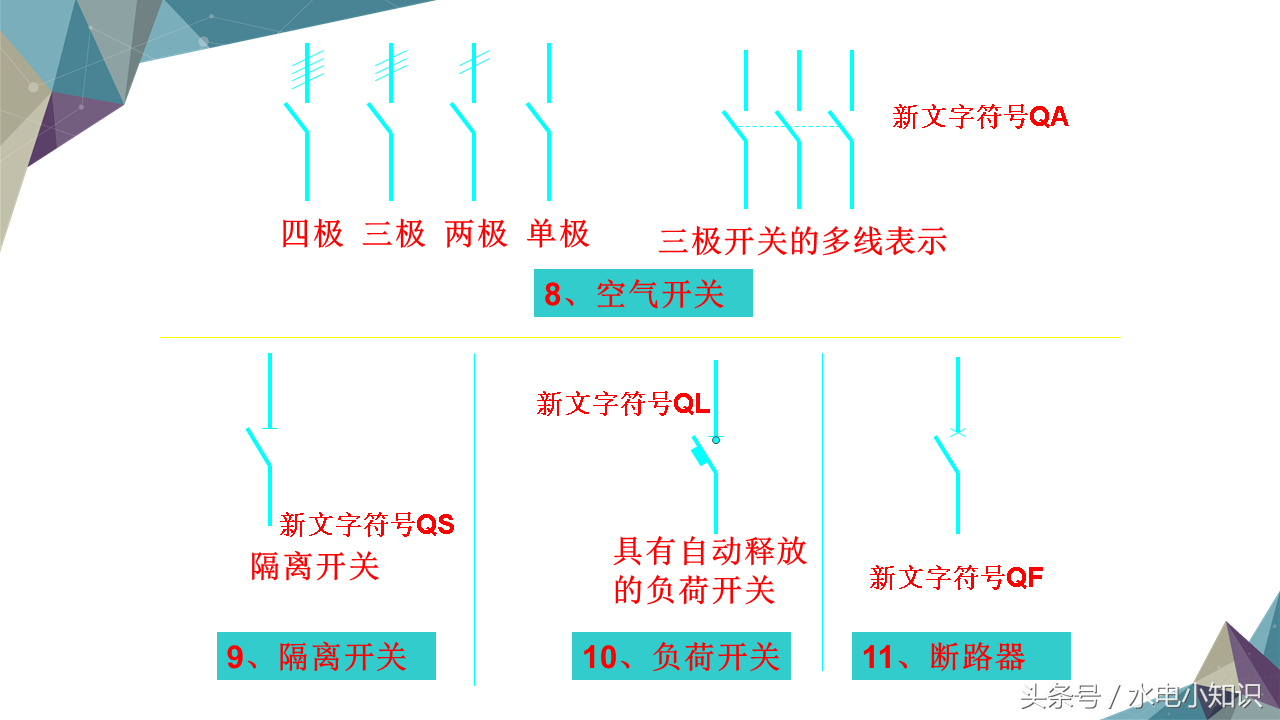

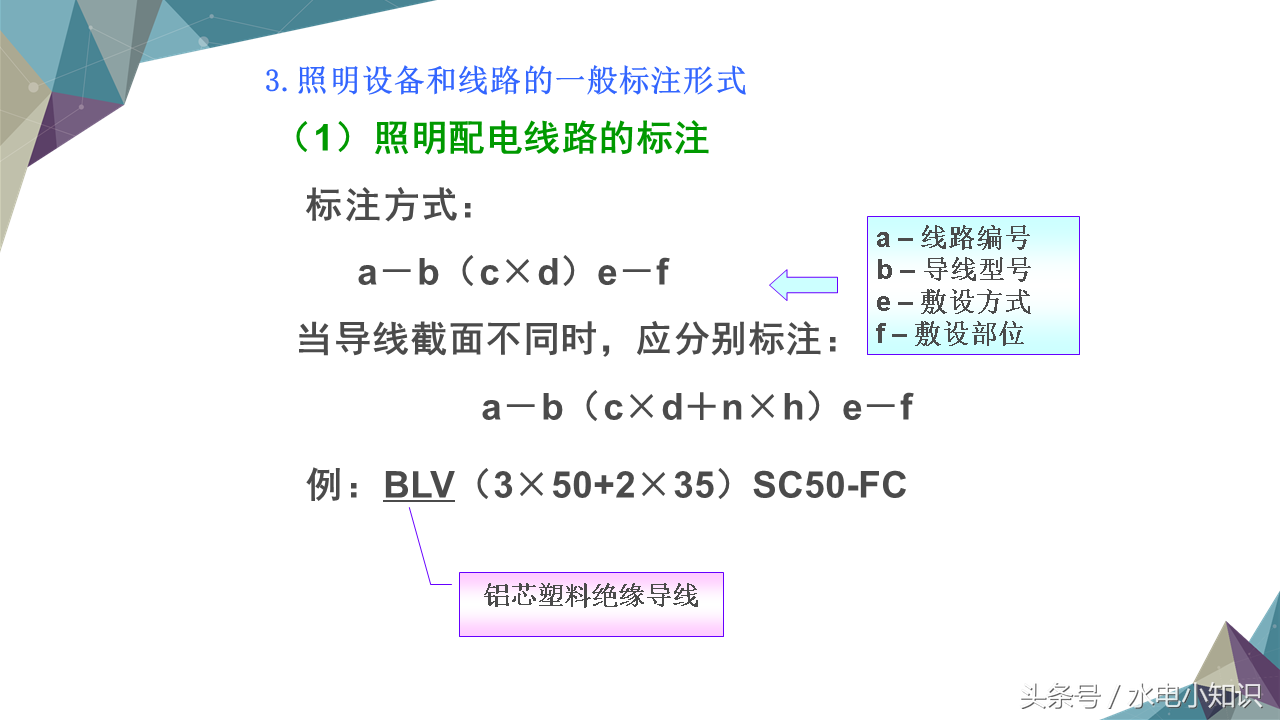

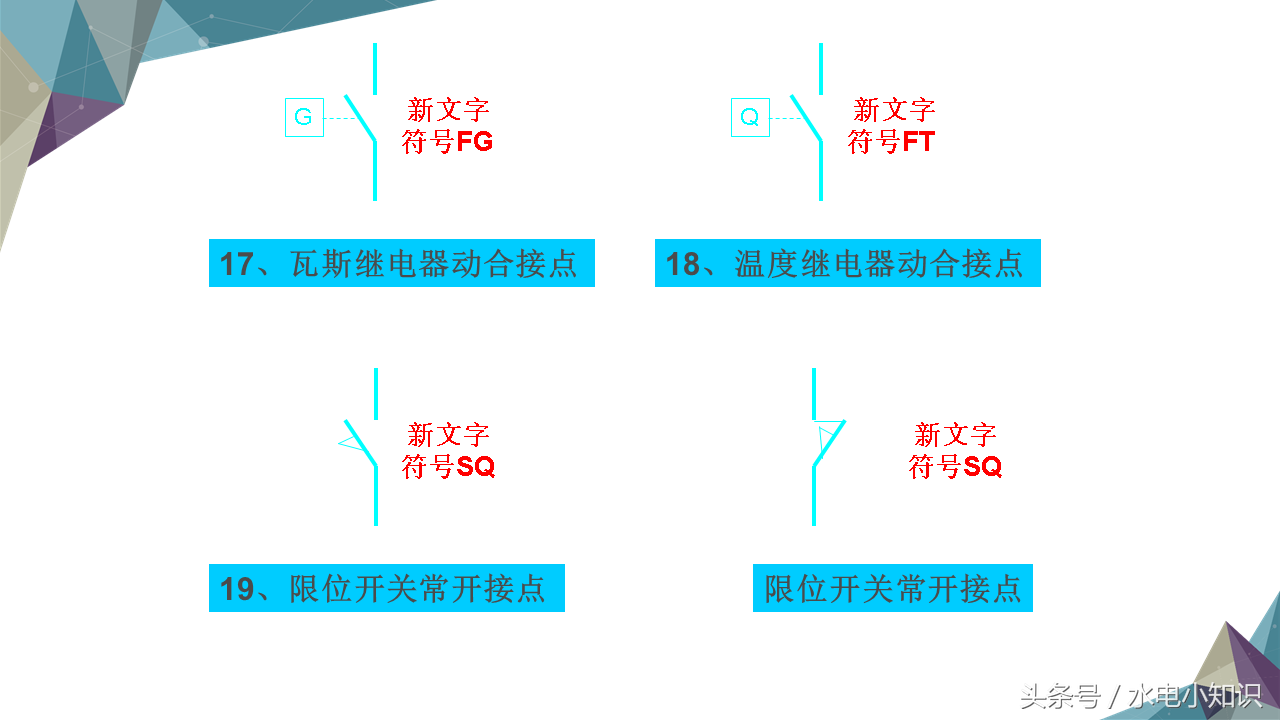

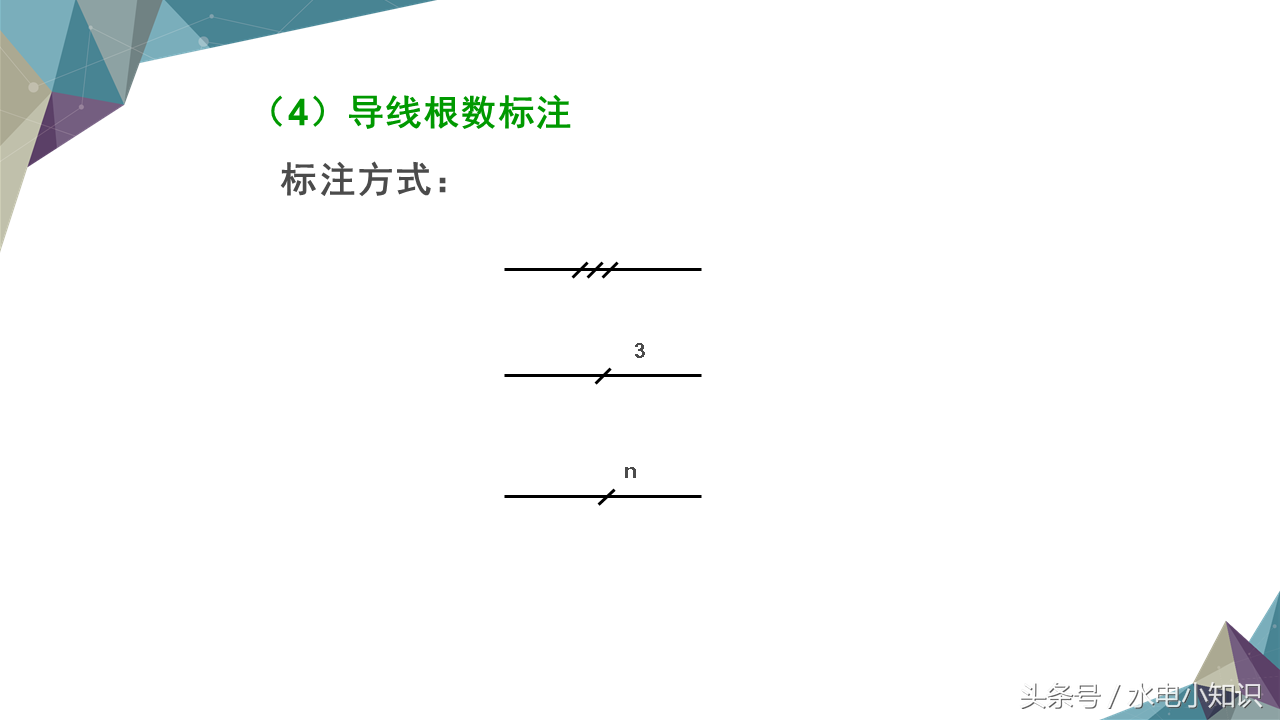

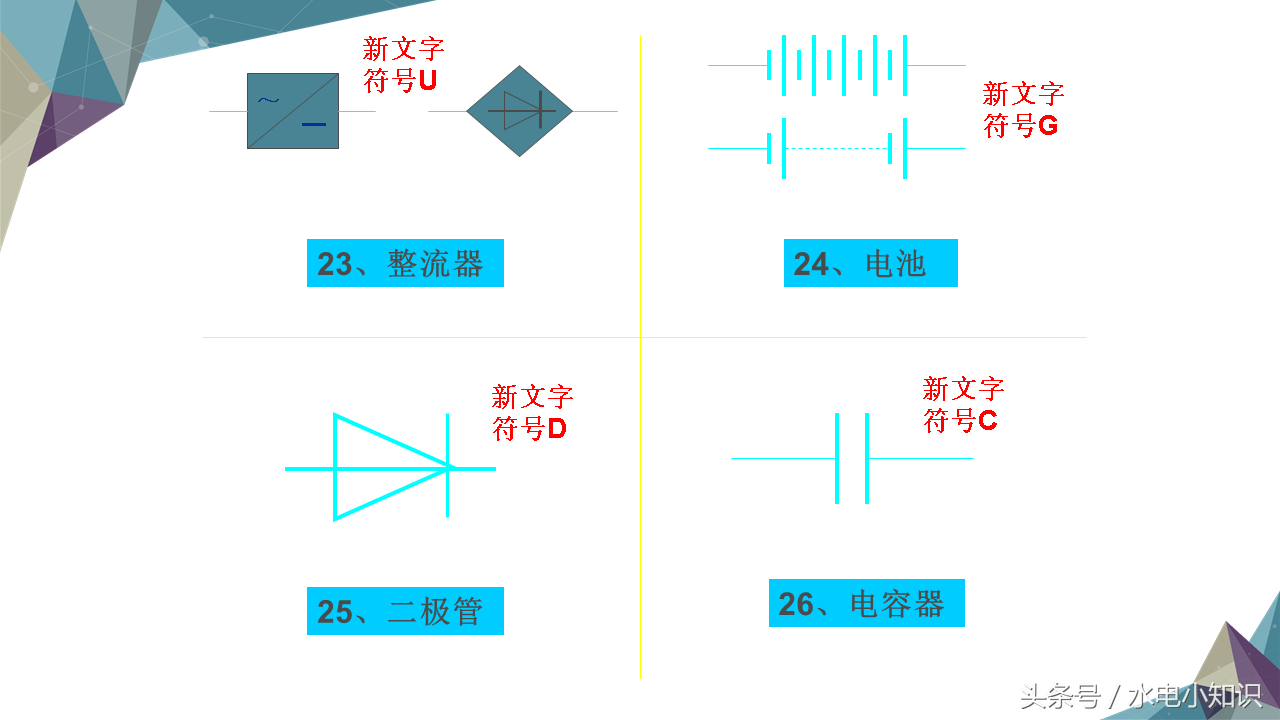

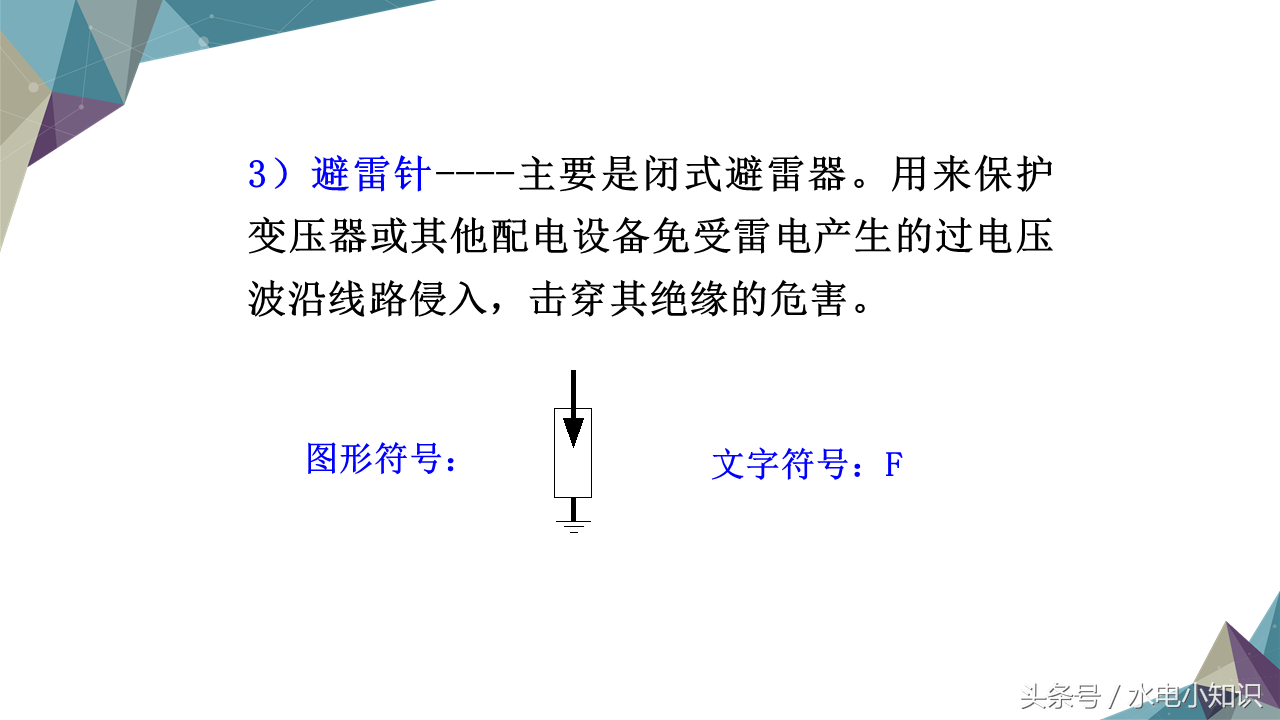

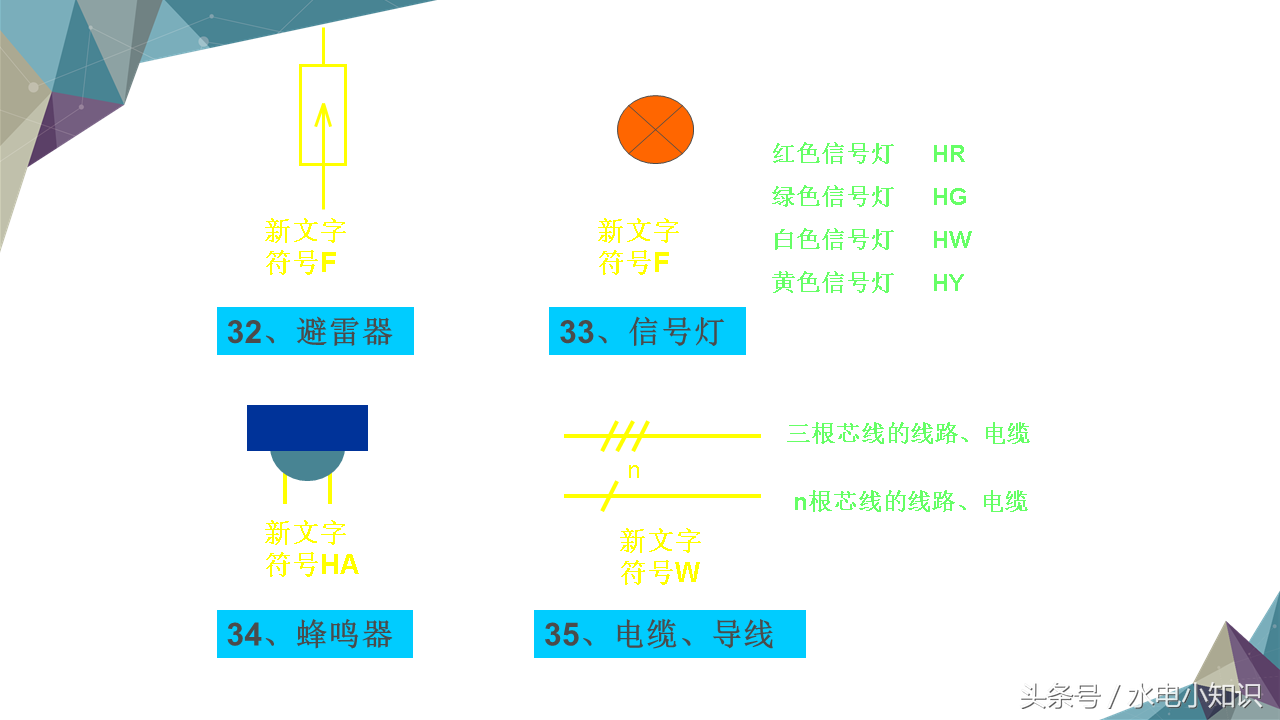

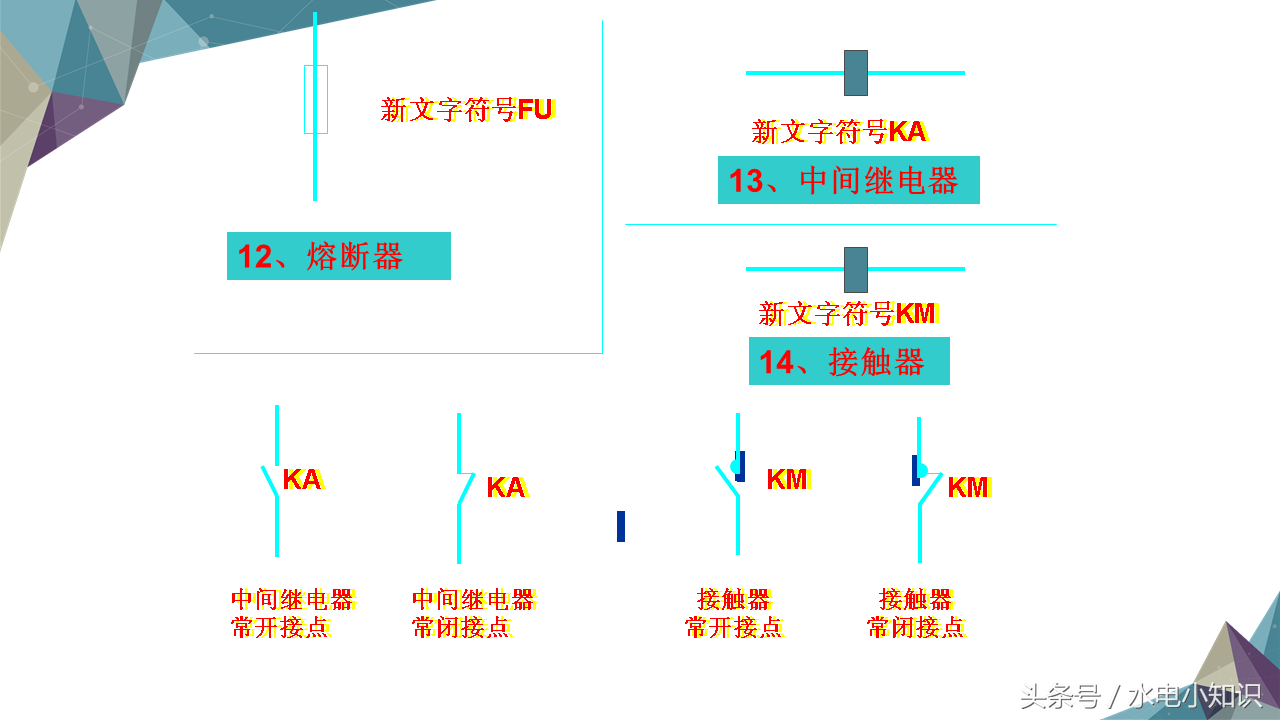

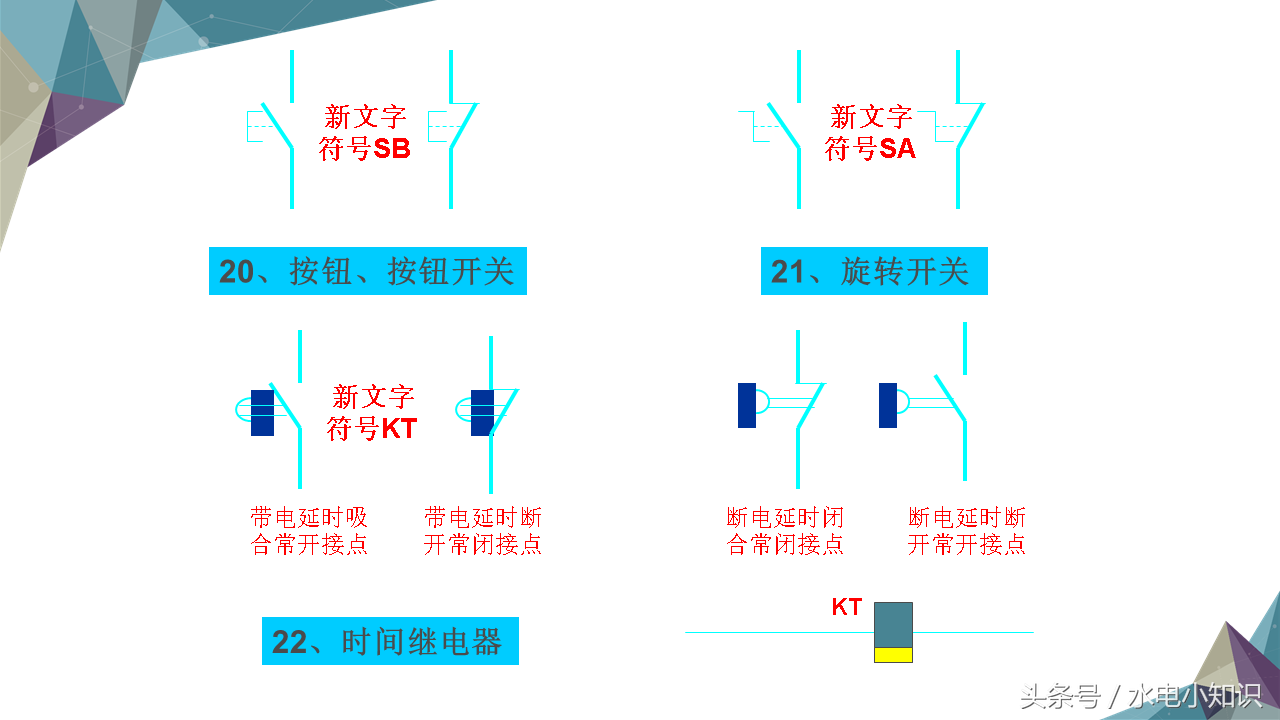

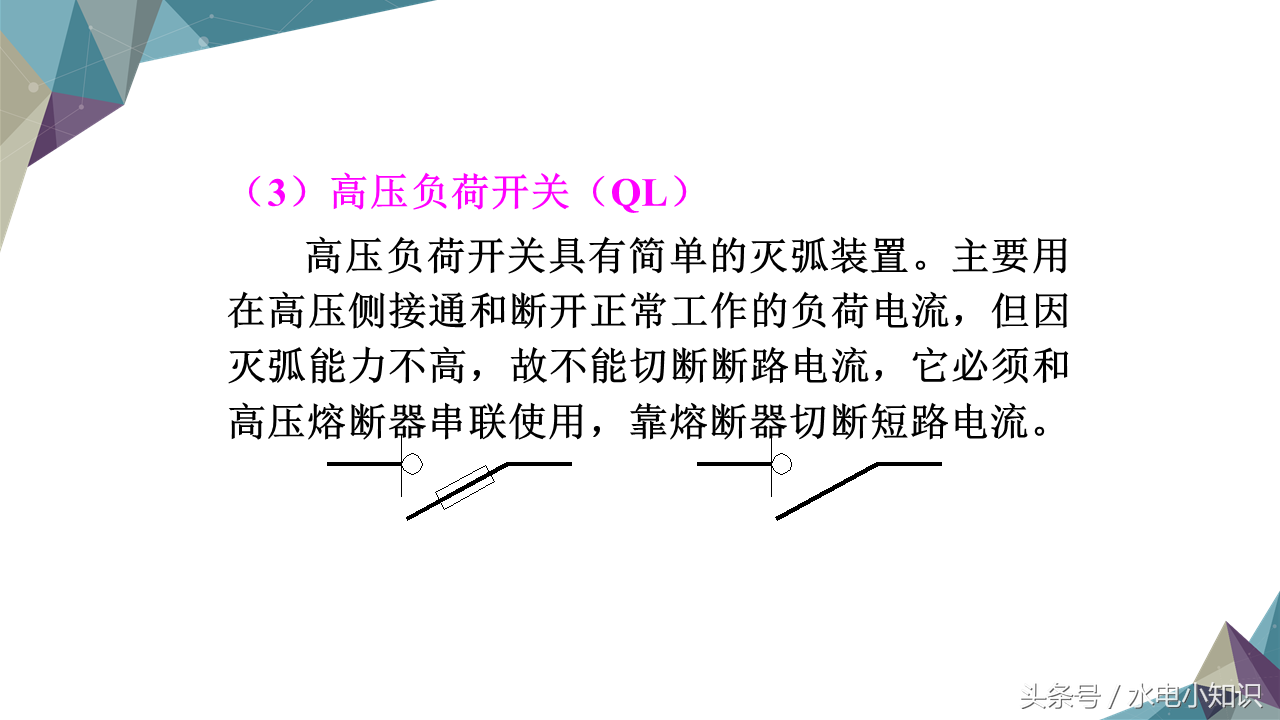

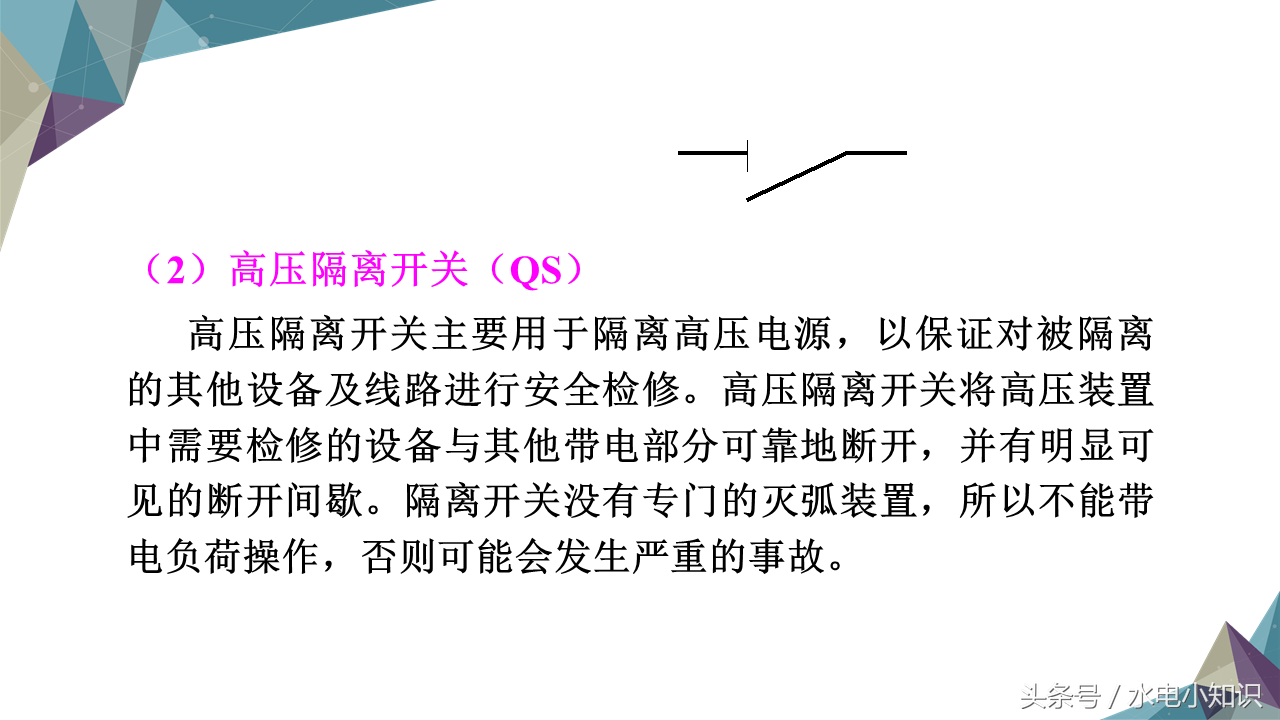

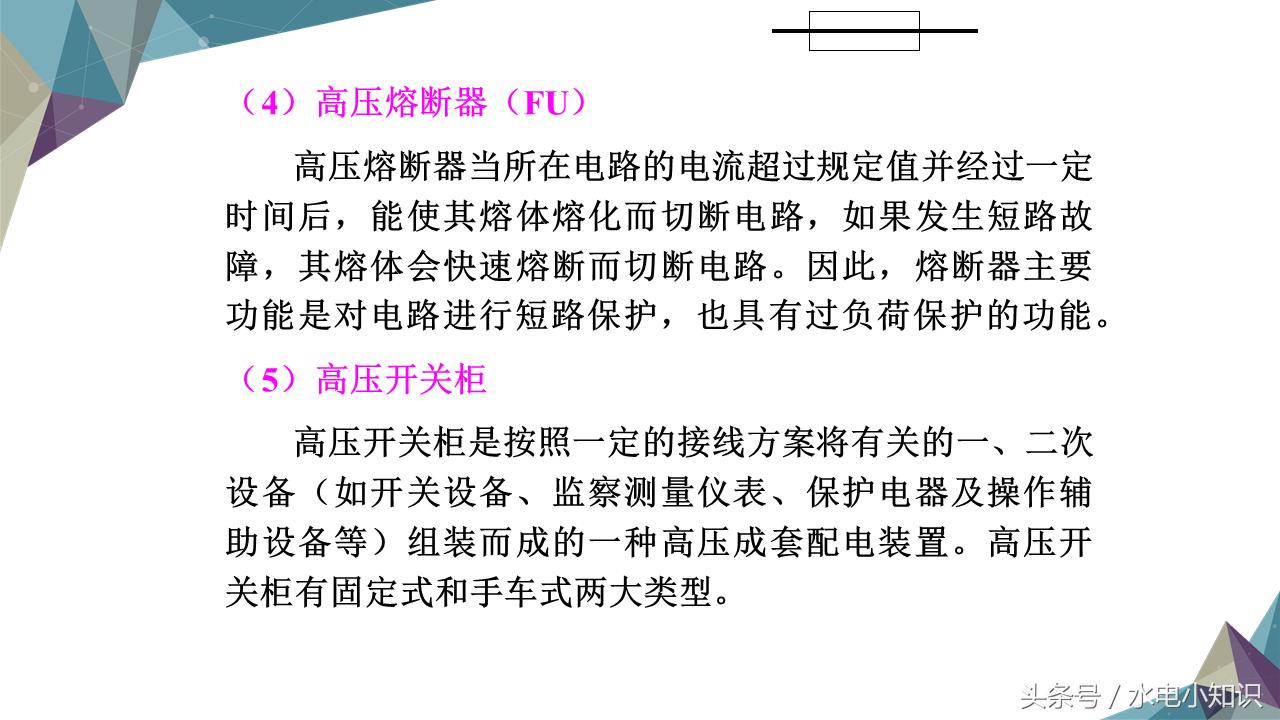

建筑工程中常用电气图形符号大全，快快收藏吧！

相关问答

【建筑电工图纸中各种符号都代表什么意思】作业帮

[回答]急求!一般按IEC(国际电工委员会)标准;少数也可能欧洲标准;自己下个国际电工符号看下!你发两个看看啊急求!一般按IEC(国际电工委员会)标准;少数...

建筑电工图纸符号-懂得

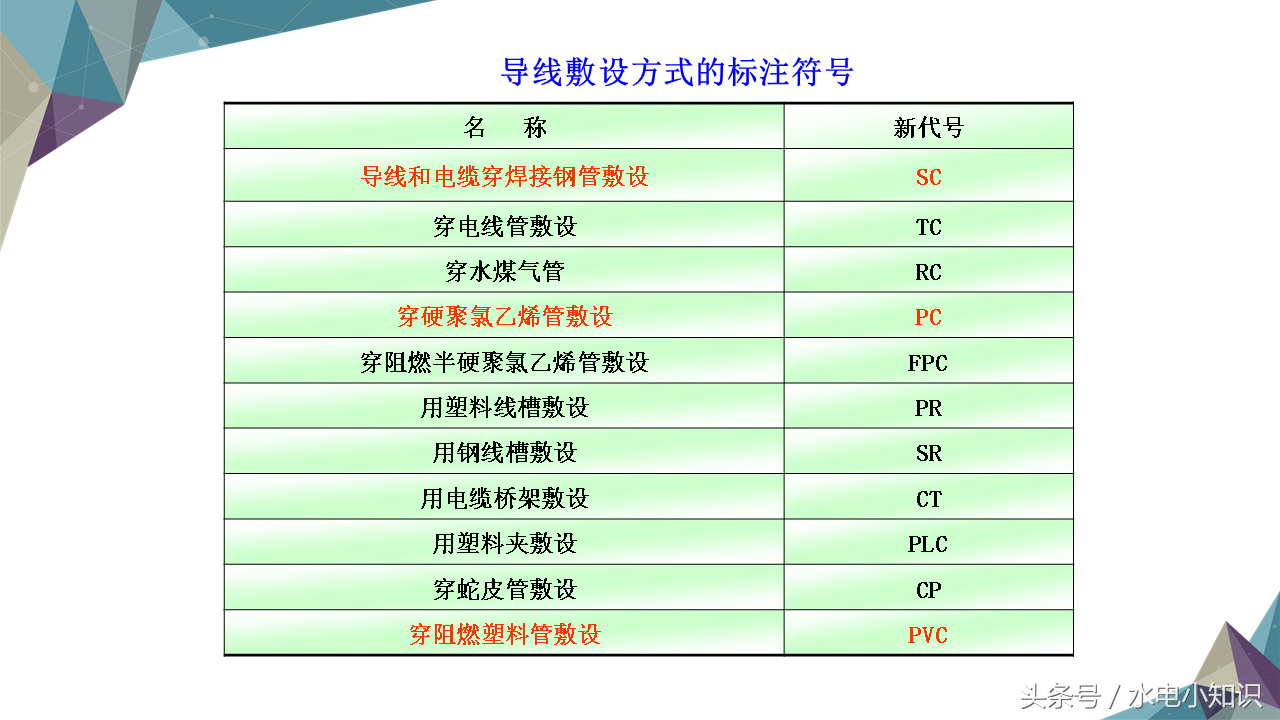

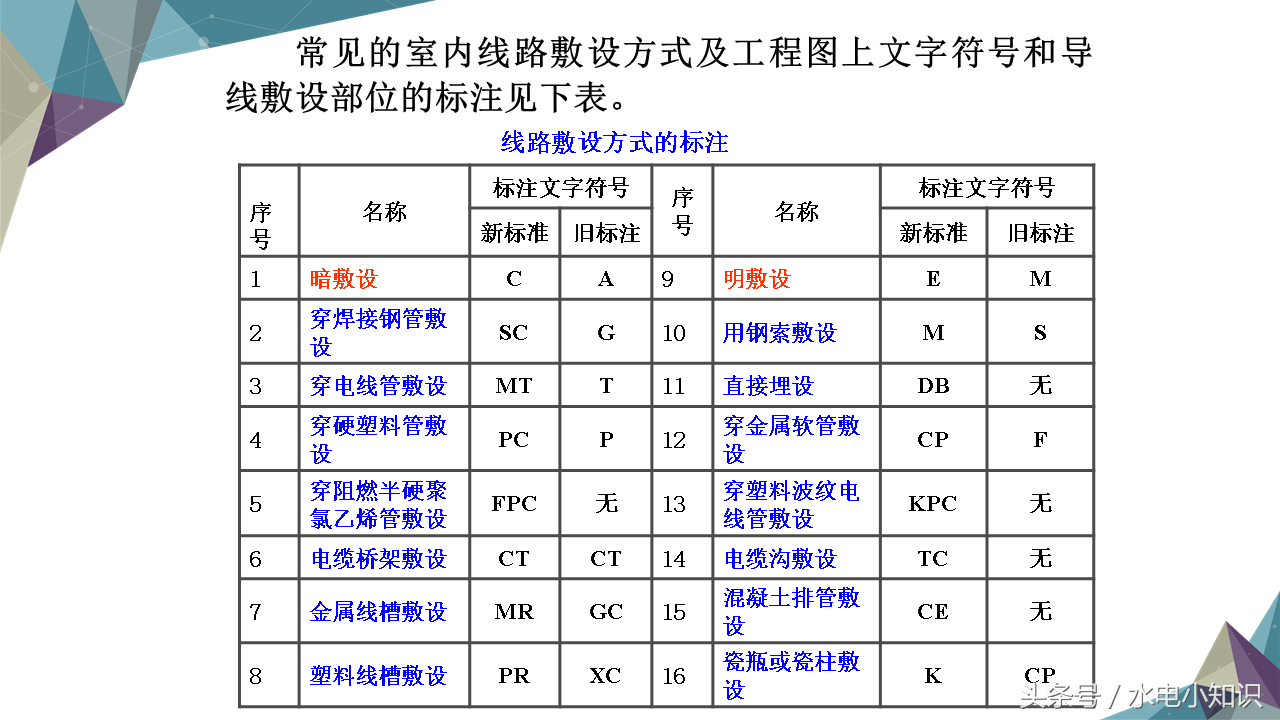

“MT”是穿电线管敷设的意思,它是英文“Runinelectricalmetallictubing”的缩写。

水电工施工图图例怎么看啊带班的给了我一张图纸,我只能看懂...

[最佳回答]那是线路号.一般走线都是分几路走的.比如有的用L1、L2.N1、N2.画绿圈的那个是穿线数.开关到灯之间,正常走两根线.如果你不明白可以问水电监理.他会...

建筑水电图纸符号.预埋照明，动力。弱电。图纸该怎么看。谁知道教下我。我刚做这个?

你是刚做这个的,就先看设计图例及设计说明,对照图例再看平面图,最后把平面图和系统图结合起来看,基本上都是这样的,慢慢的你就学会了。你是刚做这个的,就先看...

水电工图纸符号详解?

1、水电图纸上各种符号的意义sC:焊接钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架MR:金属线槽(PR:塑制线槽wC:沿墙暗设WS(WE):沿墙明敷设CC......

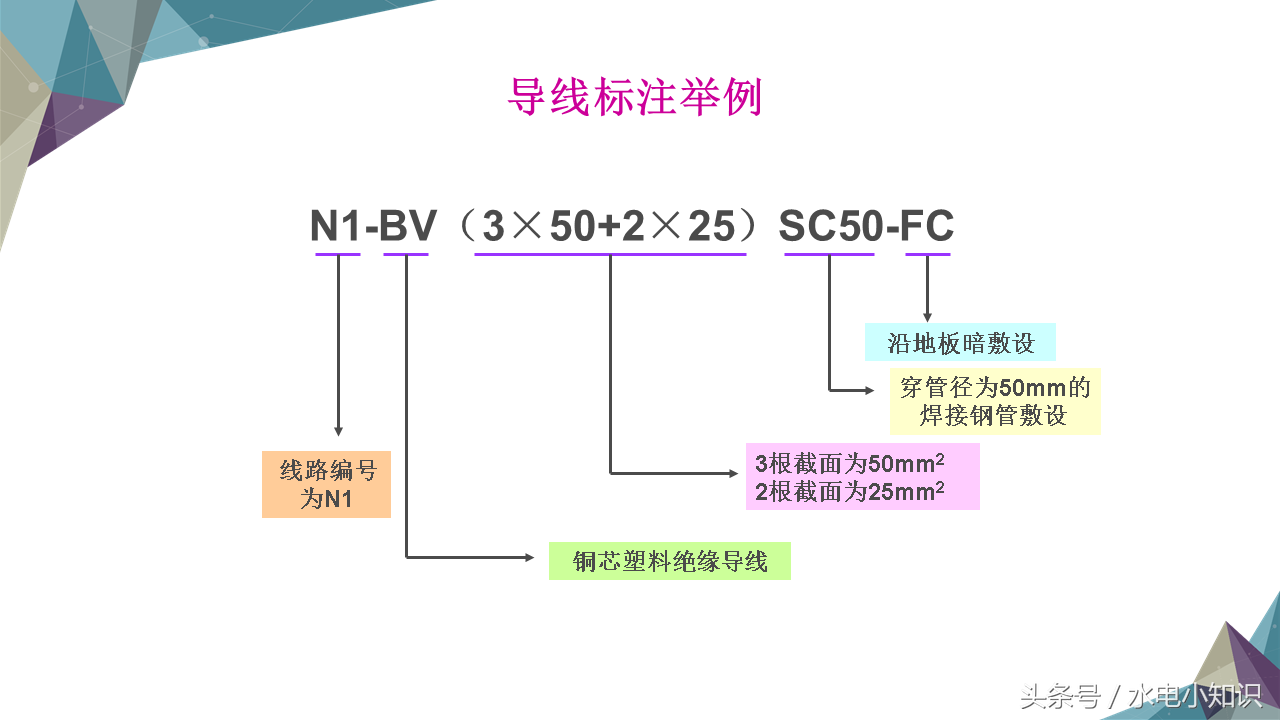

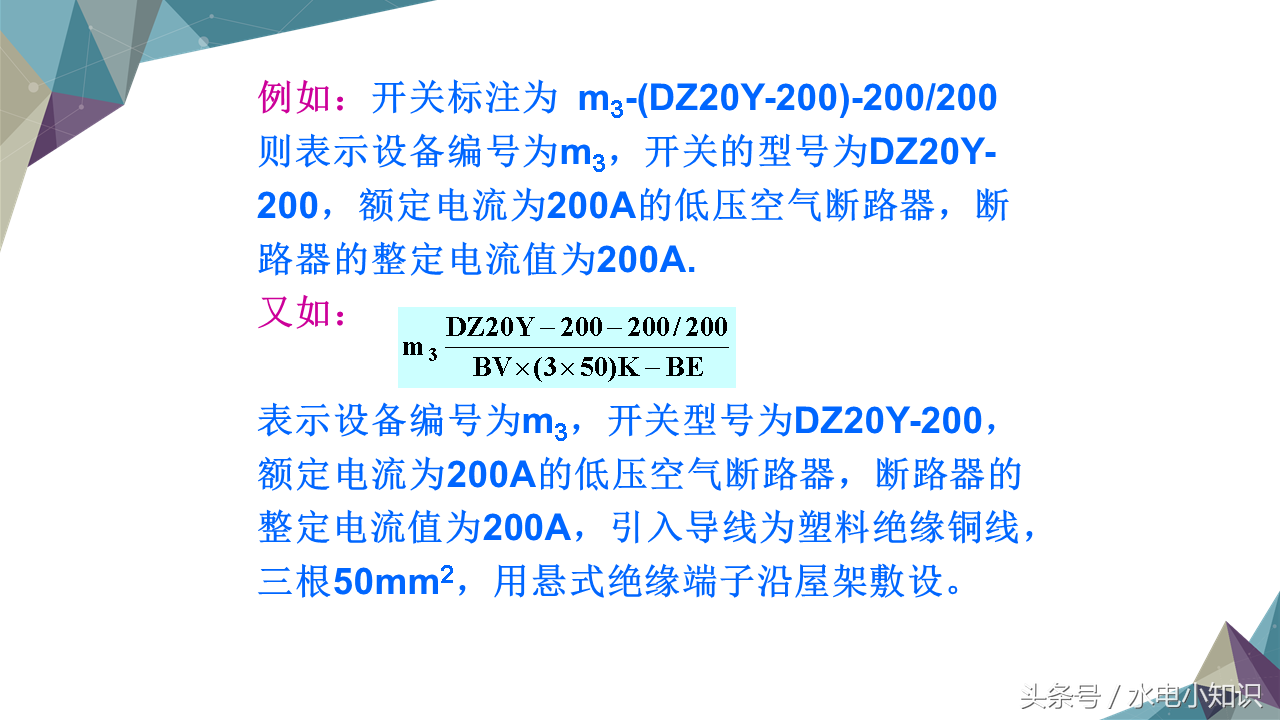

建筑电工图纸符号BE代表什么BV-(3X4)PC20/BE其中的BE代表什么?

BE是敷设方式。沿屋架或屋架下旋敷设,和嵌入式(嵌入不可进人的顶棚)BE是敷设方式。沿屋架或屋架下旋敷设,和嵌入式(嵌入不可进人的顶棚)

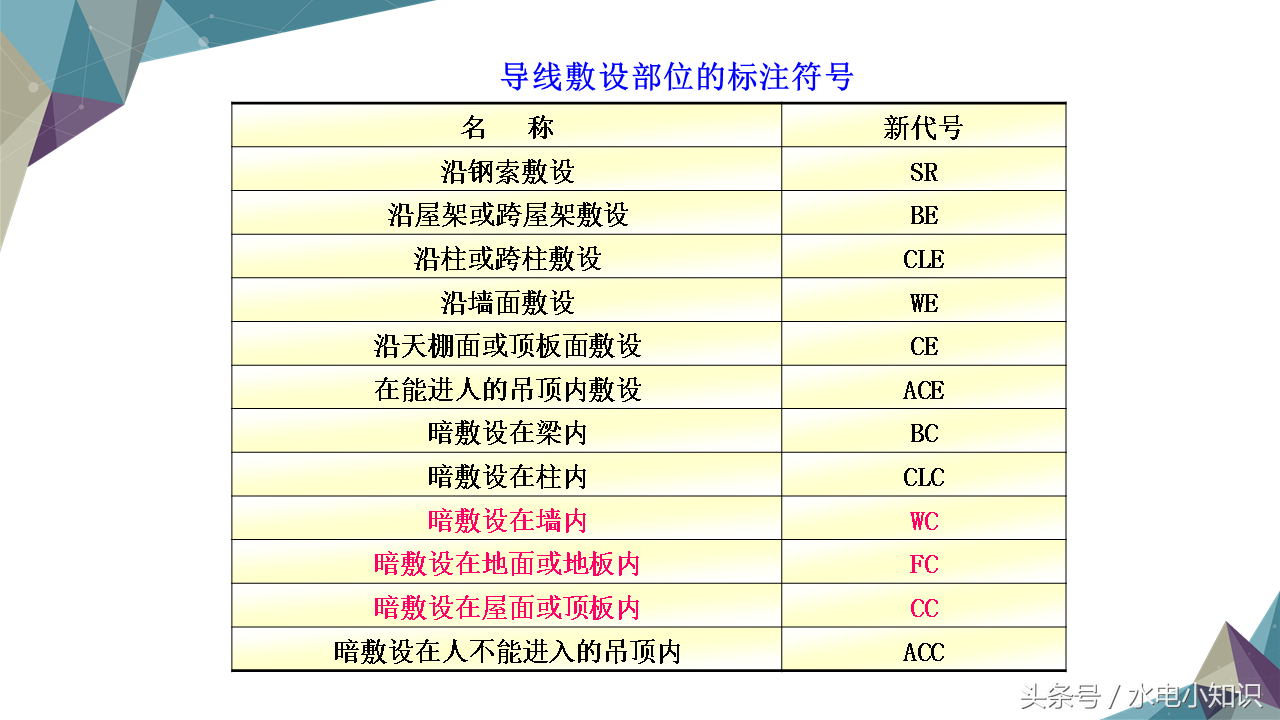

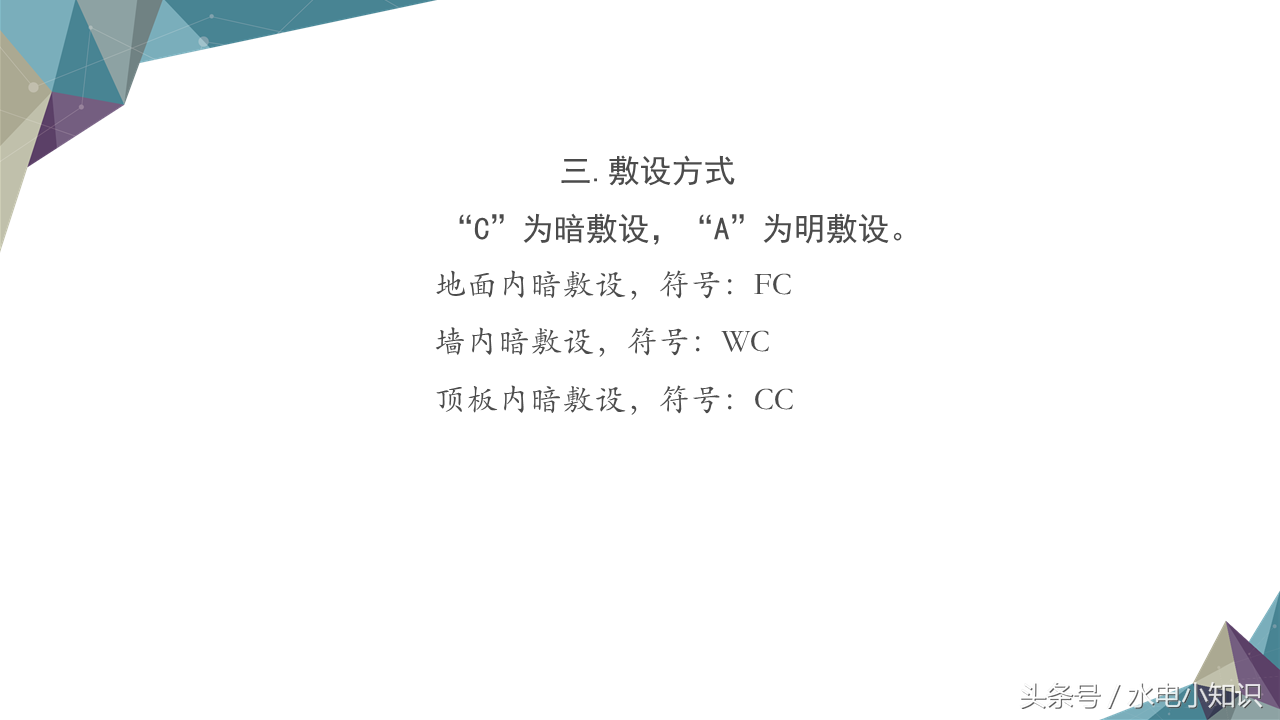

电工预埋图纸各种字母代表什么?

答:电工预埋图纸各种字母代表的意思有:CT:电缆桥架敷设SR:沿钢线槽敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE:沿天棚面或顶棚...

建筑电气施工图纸符号RD、TP代表什么?

【1】建筑电气施工图纸符号RD多媒体箱、TP电话插座。【2】电器施工图:《建筑电气施工图识图》共分为7章,分别介绍了建筑电气工程图识图基本知识、建筑变配...

建筑基础电工图纸怎么看?

建筑电工图纸一般包括电气布线图、电力原理图、接线图等内容,下面介绍一下如何看建筑电工图纸:1.了解电气符号:建筑电工图纸中的各种图形和符号代表了不同的...
