电工必备｜最全电表接线图，初学电工看了都会接，非常值得收藏

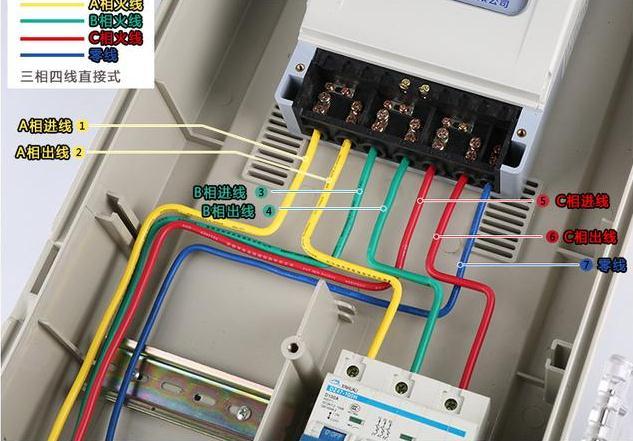

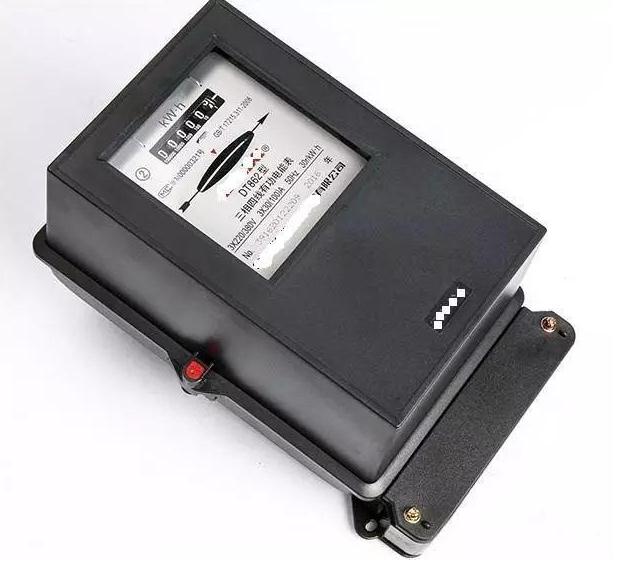

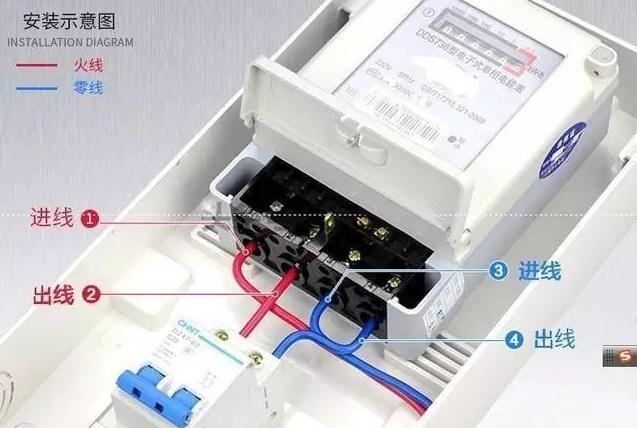

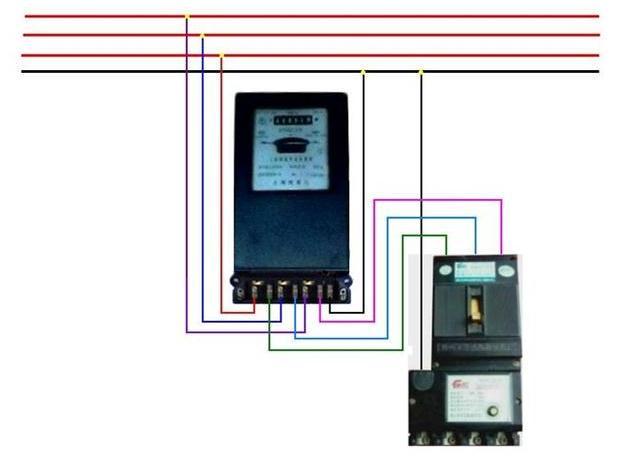

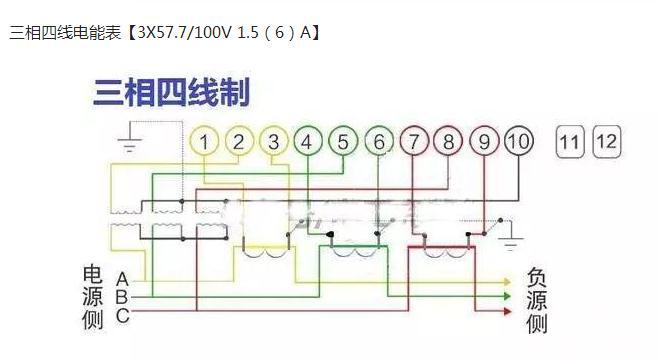

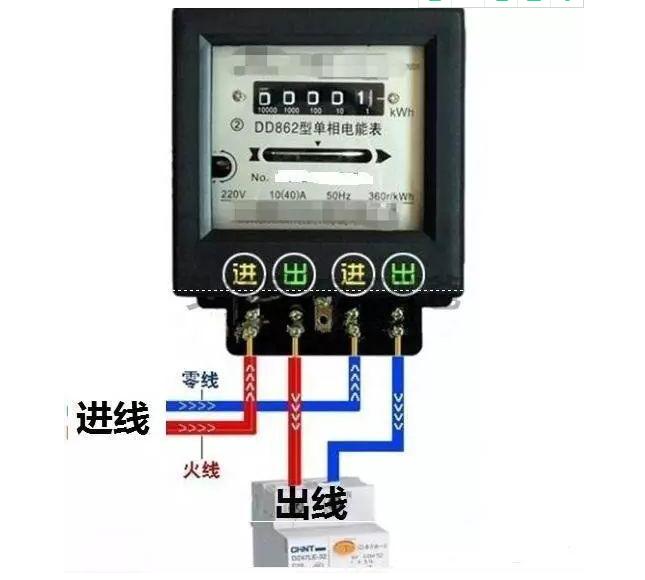

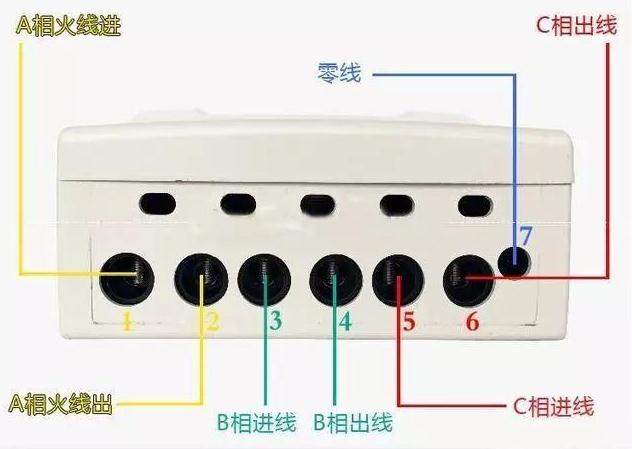

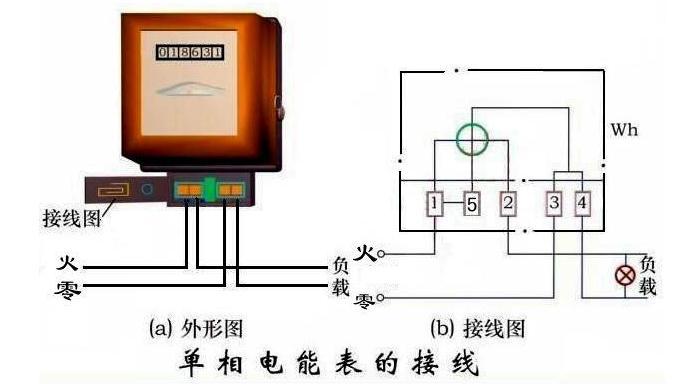

单相表

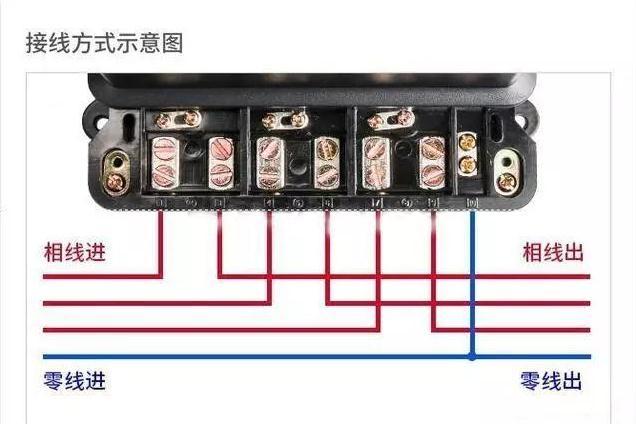

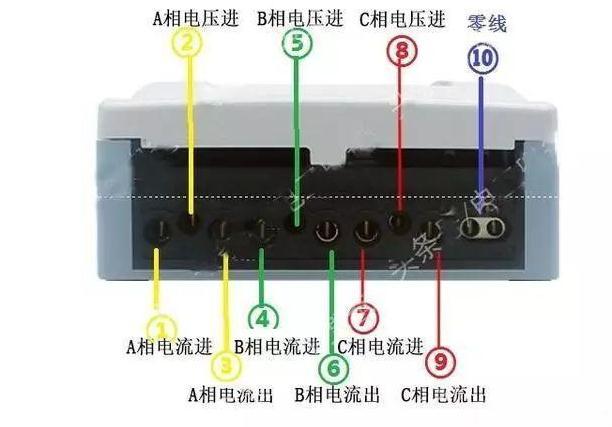

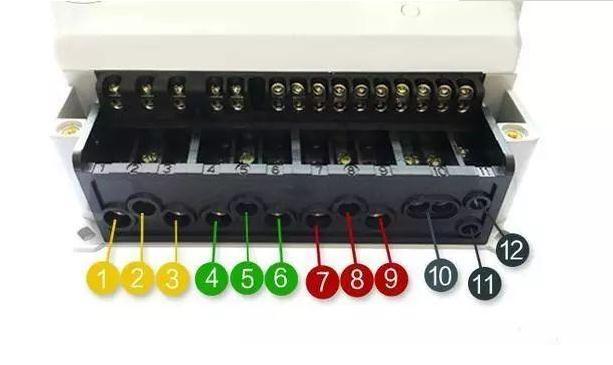

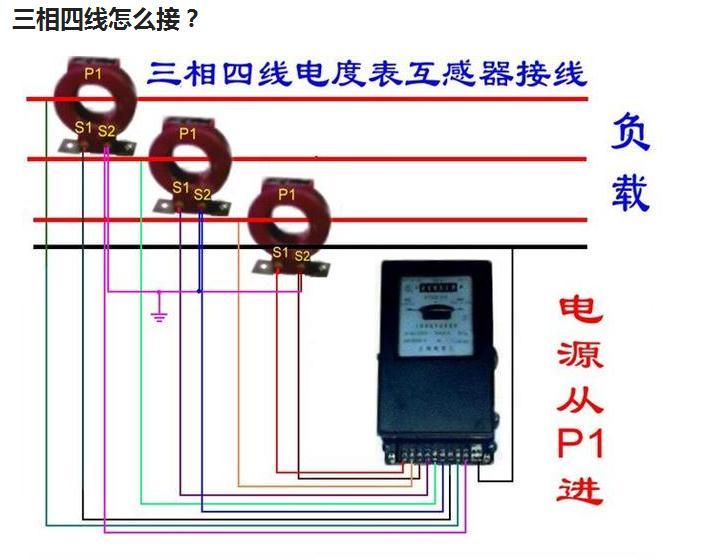

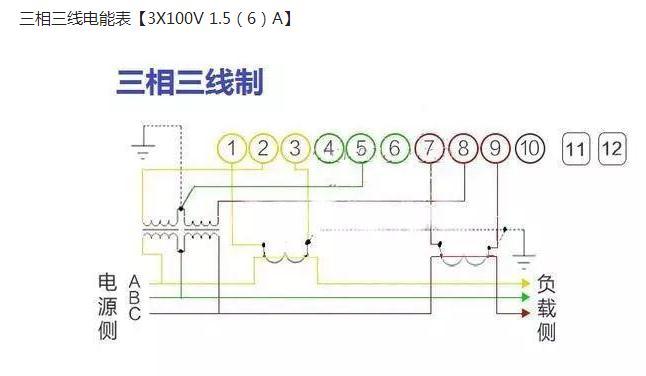

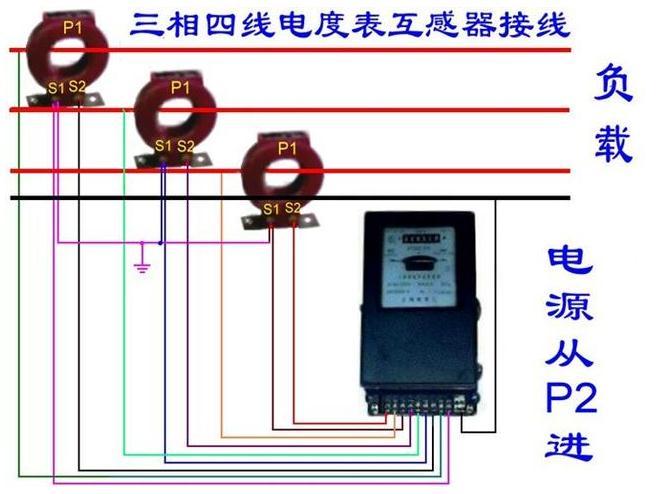

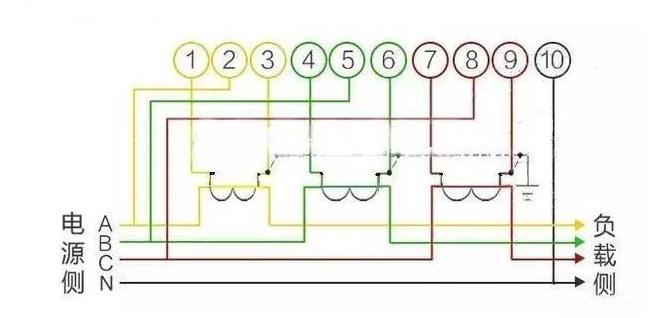

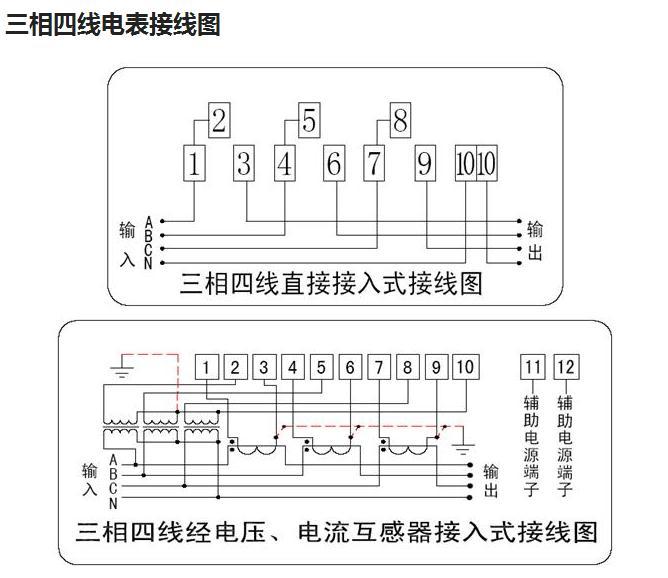

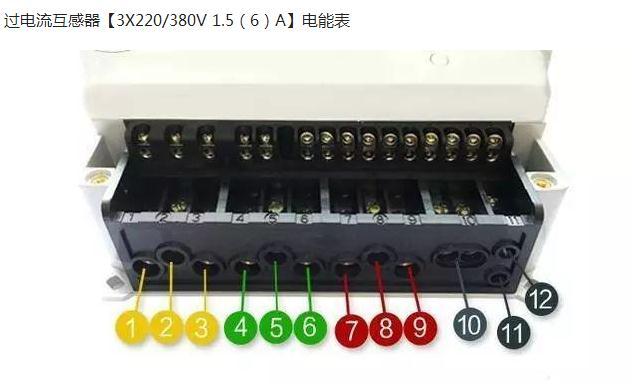

过电流互感器【3X220/380V 1.5(6)A】电能表

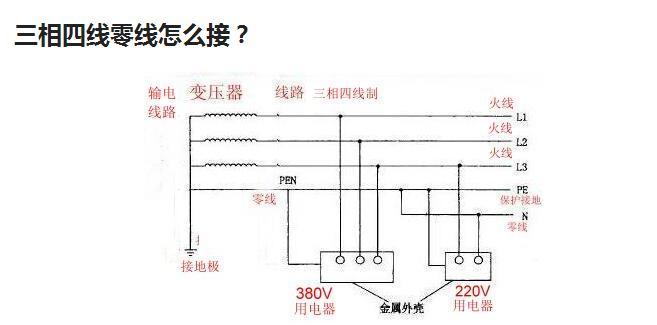

三相四线中，零线的作用是:

1、在三项负载不平衡的情况下，零线导通，不平衡电流流回中性点，从而使供电系统的线电压、相电压基本保持平衡;

2、当采用保护接零的电气设备绝缘损坏发生碰壳时，短路电流将通过零线构成回路，由于零线阻抗较小，所以短路电流将很大，它促使保护装置迅速动作以断开电源，从而起到保护作用;

3、零线还是单相220V电气设备的电源回路。
