装饰装修水电工基础知识

一个合格的装饰装修电工，应该具备以下几点：

（1）有一定的电工基本理论知识，包括：电路理论知识、供电及配电系统的基本概念和相关的计算方法，导线及保护管的计算与选择、电气照明的设计与计算、弱电系统的设计与计算。

（2）了解强、弱电设备的结构原理、技术性能、选择方法等。

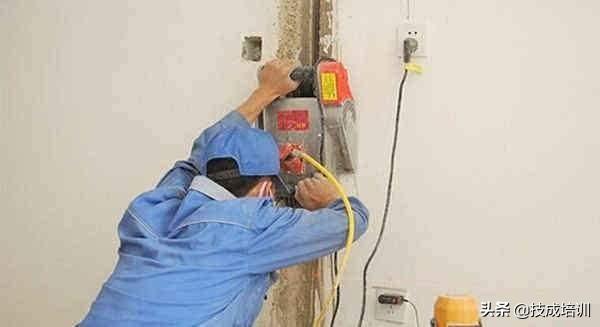

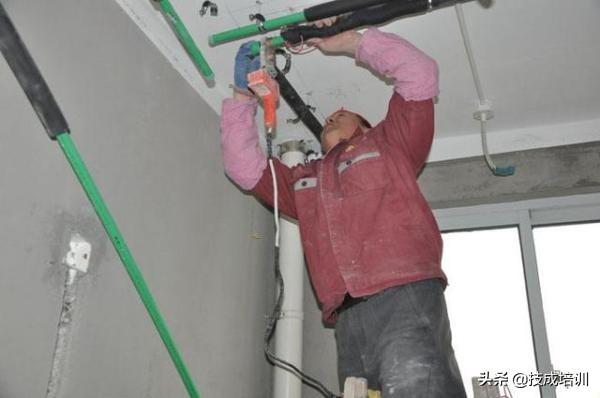

（3）应该熟练掌握如保护管的敷设及穿线，灯具、开关、插座及各种箱（盒）体、弱电源器件的安装等各项施工工艺。

（4）应熟悉常用的各类电工仪表和电工工具的正确使用方法。

（5）应熟悉和了解电气安装工程的相关规范及验收要求。

2.室内装饰装修电气工程的主要内容有哪些？

装饰装修的电气工程，通常意义下是指某一工程（如住宅、企业、工厂或其他设施等）的供电及用电工程。虽然电气工程的规模大小不一、装饰装修的范围和档次不同，但通常包含以下内容及项目：

（1）内线工程

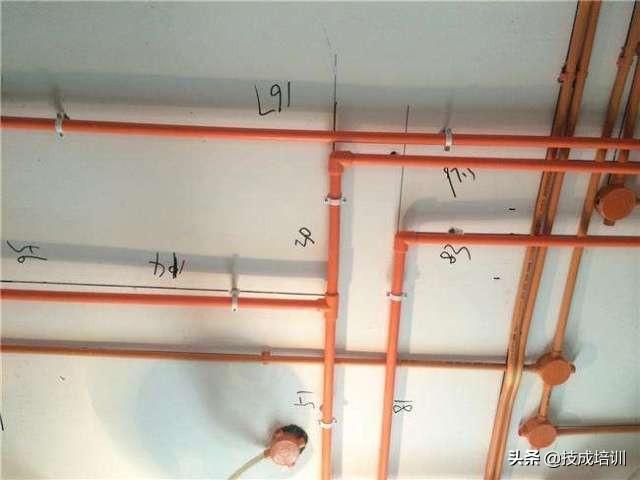

泛指室内照明线路及其他电气线路。施工的主要内容是敷设电线或电缆的展放、连接及固定。

（2）外线工程

泛指室外电源供电线路，包括架空电力线路和电缆电力线路。施工的主要内容是敷设电线或电缆的展放、连接及固定。

以上两项工程，其施工方法有许多的相同之处。

（3）照明工程

照明工程包括照明灯具、电扇、空调、电热设备、插座、配电箱及其他电气装置的安装。主要施工内容包括：电气设备安装，对安装的电气设备进行就位、调平、找正、固定与连线。

（4）变配电工程

泛指由变压器、高压及低压配电装置，继电保护与电气计量等二次设备和二次接线构成的室内外变电所，一般指35kV以下的线路施工。

（5）发电工程

泛指自备发电站或发电机组设备的电气工程，发电设备一般为400V的柴油机发电机组。

（6）弱电工程

泛指包括电话、闭路电视、广播、计算机网络、消防安全报警等系统的弱电信号线路和设备的敷设、安装、调试及相关设备的安装。

（7）电气接地工程

泛指包括各种电气装置的保护接地、工作接地、防雷接地、防静电接地等工程。

（8）防雷工程

泛指建筑物和电气装置的防雷设施的安装施工。

3.装饰装修电气工程图的种类有哪些？

装饰装修电气工程图是用来表示电气工程的主要构成及功能，提供安装接线和维护等实用信息的施工图纸。虽然电气工程的规模大小不一、装饰装修的范围和档次不同，反映该项工程的电气工程图的种类和数量也不尽相同，但一般一项工程的电气安装施工图由以下几部分组成。

（1）首页及说明

图纸首页虽然不存在很多的技术信息，但首页内容却真实地反映了该项工程的全貌，认真地阅读图纸首页内容，对全面地理解整套电气工程图有着重要的指导意义。首页内容包含电气工程的图纸目录、图例、设备明析表、设计说明等内容。

1）图例：列出该项工程的图纸中涉及到的一些电气表示符号及特殊图例等。

2）设备明析表：列出该项工程的一些电气设备的名称、型号、规格和数量等内容。

3）设计说明：表示出该项工程的设计依据、主要的原则及基本的指导思想。图纸中无法说明的事项，如工程特点，安装方法，施工工艺要求，特殊设备的安装方法及注意事项、设备的使用方法及使用维护等相关事项等。

（2）电气系统图

电气系统图主要表示整个工程或其中某一个项目的供电方式和电能输送的关系，也可表现各种电气设备的空间位置、安装方式与其相互关联的图。

系统图的内容一般有：配电箱的型号，开关规格、型号及特殊功能（如消防的强切），进、出线电缆或电线规格，出线的敷设方式，单相电源的相序分配，回路编号等，对于高低压柜的系统图，还要求有功率、电流的计算值等。

（3）平面图

平面图是表现各种电气设备与线路平面布置的图纸，是进行电气安装的重要依据，包括总平面图和各专业平面图。

而外电平面图是以工程总平面图为依据，并在其上面绘制出变电所、架空线路、地下电力电缆等的具体位置且注明相关的施工工艺，在有些总平面图中还标明了建筑物的面积大小，电气负荷分类，电气设备容量等相关数据等。

（4）电路图

电路图是指用导线将电源、开关（电键）、用电器、电流表、电压表等连接起来组成电路，再按照统一的符号将它们绘制表示出来。电路图是人们为了研究和工程的需要，用约定或规定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。

电路图是电气工程图的重要组成部分之一。

（5）设备布置图

设备布置图是表示各种电气设备的平面与其空间、安装方式及其相互关联的图纸，一般是由平面图、立面图、断面图、剖面图及各种构件详图等组成。这类图纸与一般的机械工程图无太大原则性区别。

（6）安装接线图

安装接线图是表示某一设备内部各种小的电气元件之间的位置关系及其连接方式的图纸，用以指导电气安装的接线及查线等。一般与电路图配合使用。

（7）大样图

大样图是表示电气工程中的某一部分或某一部件的具体安装要求及做法的图纸，其中很大的一部分图纸是选用国家的相关标准图。

4.电气工程常用的文字和图形符号有哪些？

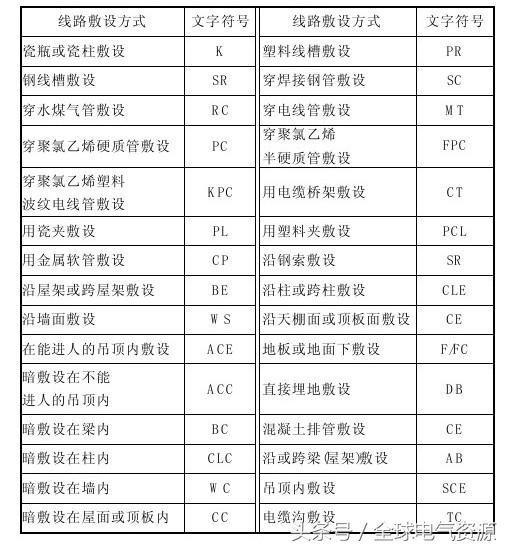

（1）常见的线路敷设方式及表述符号

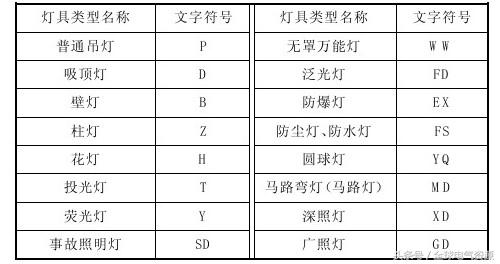

（2）灯具的名称及表述符号灯具类型名称

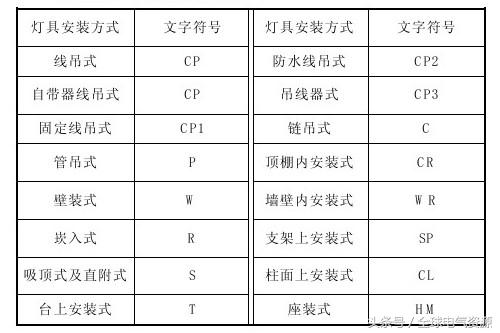

（3）灯具安装方式和表述符号灯具安装方式

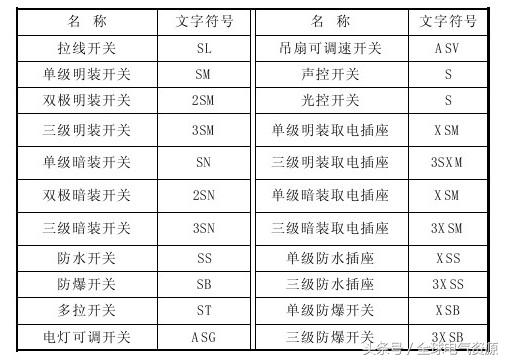

（4）照明开关及取电插座的表述符号

★

来源：《我要跟师傅学水电工》，作者：陆震纬；彭云娣

版权归原作者所有，如有侵权，请联系删除

★
