电工电子实训必学，实验台长啥样？电阻元件伏安怎么测？

电阻元件、电源元件和受控电源元件是常用的电路元件。元件的伏安特性是指流过元件的电源和元件两端电压之间的关系，是元件本身的约束，是电路分析的基础之一。因此，必须熟练掌握元件的伏安特性。

今天100唯尔教育小编就结合100唯尔教育《电工电子》VR仿真课程来来介绍电工电子实验台以及电阻元件伏安的测绘。

视频加载中...

本实验使用的设备和器件主要有：直流电压表、直流毫安表、直流稳压电源、GZ-12组件、导线等。在实验之前，应初步检查、判断设备和器件处于良好状态。

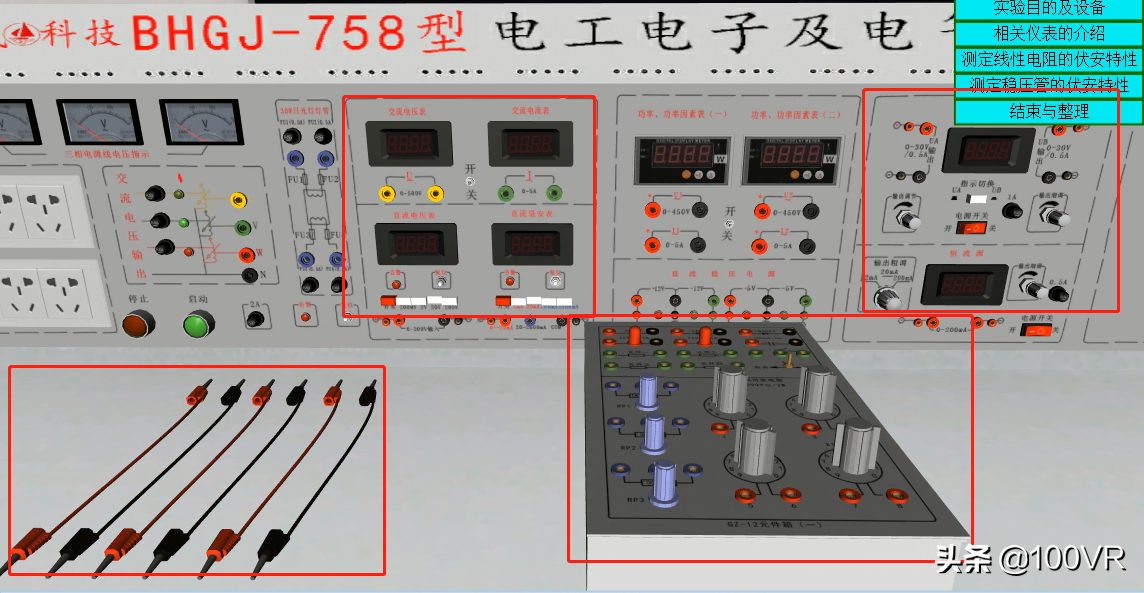

图为100唯尔教育本实验使用的设备和器件

一、熟悉实验台上仪表的布局

1.三相交流电源：实验操作开始时，首先将实验台“电源总开关”合上，“断开”红色按钮指示灯点亮，按下“闭合”按钮，绿色指示灯点亮。“三相交流电”分别从“U”、“V”、“W”三个输出端子输出，旋转安装在实验台主控屏左侧面的三相自耦调压器调节旋钮，可同步改变三相交流电压幅值（增加或减小输出电压）。此区域上方有一块指针式电压表，用于监视实验台电源通过自耦调压器调节后输出的三相交流电的线电压。

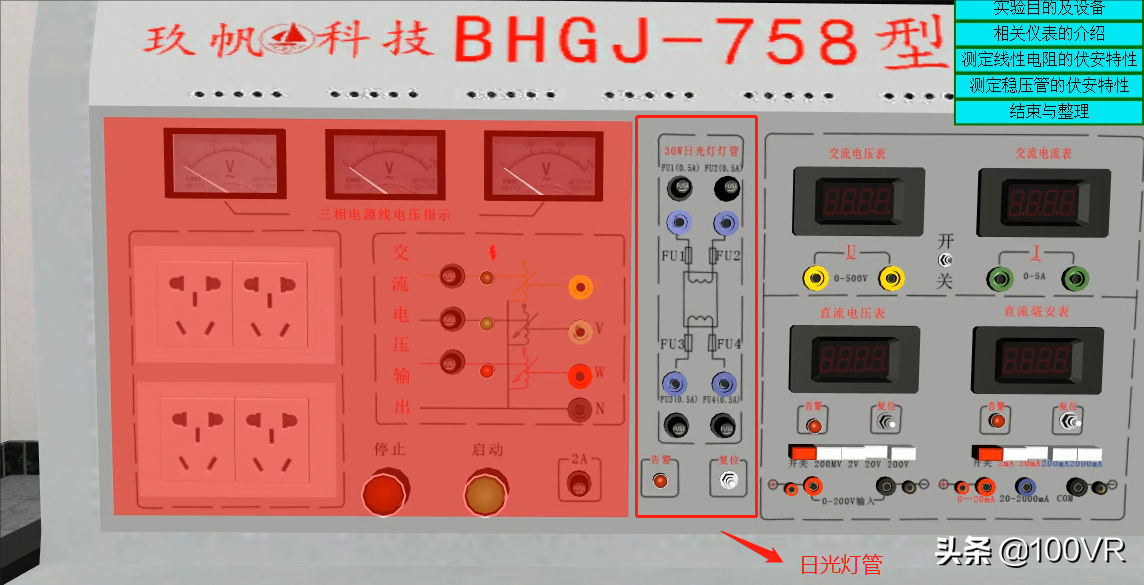

图为100唯尔教育三相交流电源、日光灯管

2.日光灯管：灯管串接有保险丝，连接电路前，请务必测量灯丝和保险丝是否完好。日光灯电路的电源电压为220V，过高或过低都会造成器件损坏，使用时一定要注意小心。

3.交流电压、电流表：使用时应注意，电压表并联在电路中，两款仪表均为自动选择量程，使用更为简便，但应注意不能超量程。

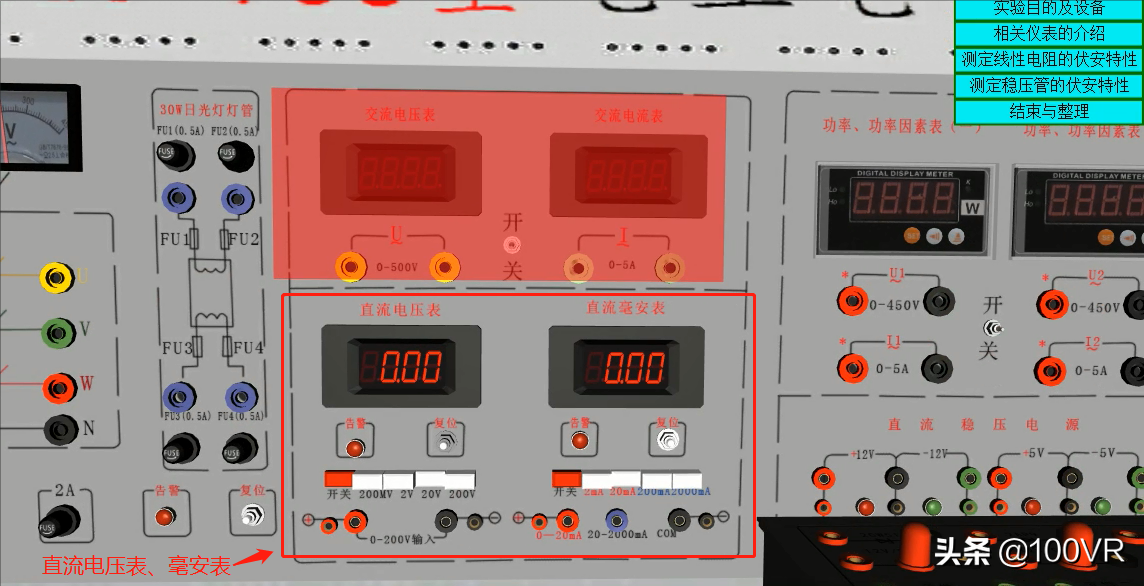

图为100唯尔教育交流电压、电流表

4.直流电压表、毫安表：测量过程中电压表并联在待测电路的两端，电流表串联在待测电路中。测量时注意量程的选择，当“告警”灯亮时，表示超量程或电路故障。断开测量电路，增大量程、排除电路故障后并复位，才能再继续检测。

5.功率、功率因素表：使用功率/功率因素表时，应将电压线圈并联在电路里，电流线圈串联在电路里，注意测试线的连接方式。表头右侧的“扭子”开关向上时为功率表，测量电路中的有功功率，“扭子”开关向下时为功率因素表，显示所测电路的功率因素值。

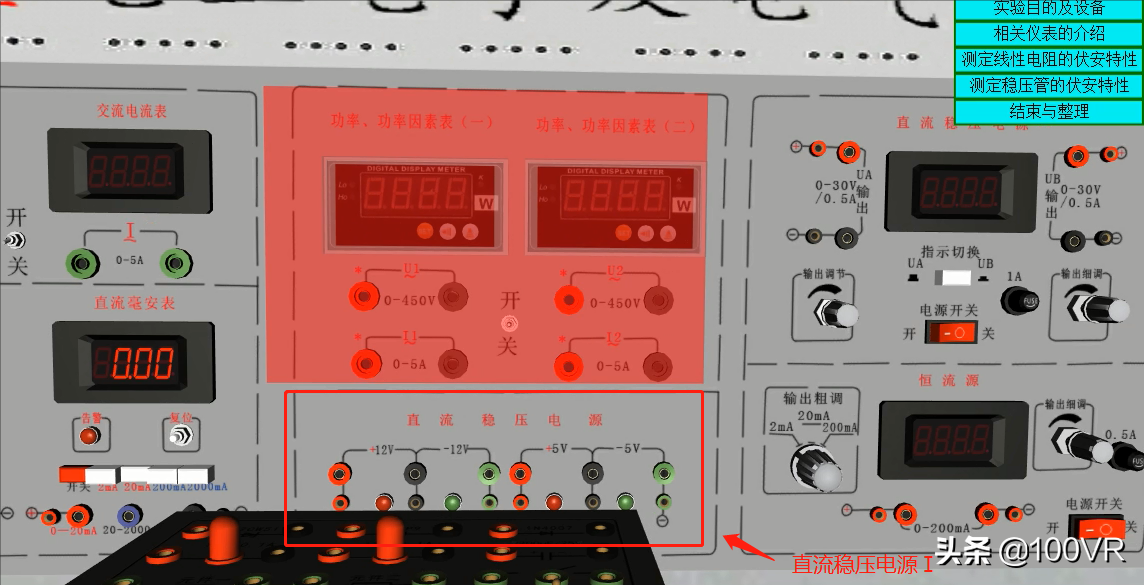

图为100唯尔教育功率、功率因素表、直流稳压电源Ⅰ

6.直流稳压电源Ⅰ：提供恒定在±12V和±5V直流电源，直流稳压电源Ⅱ：双路0-30V连续可调的电压源。恒流源：0-200mA连续可调的电流源，输出时注意量程的选择。

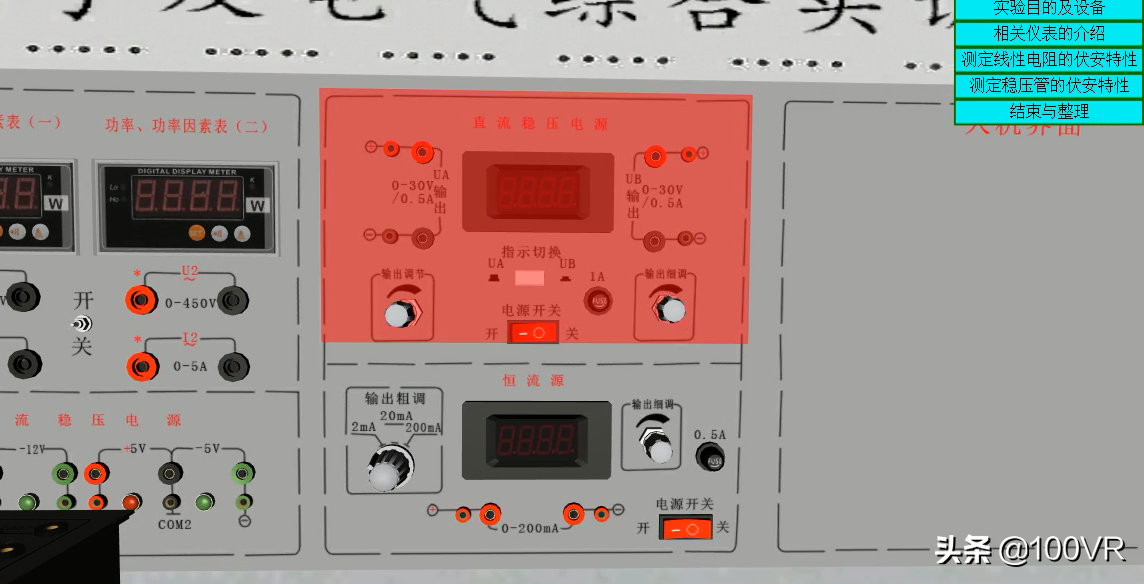

图为100唯尔教育直流稳压电源Ⅱ

二、测定线性电阻的伏安特性

1.按图连接电路，图中的电源U选用双路恒压源的输出端1，通过直流数字毫安表与1KΩ线性电阻相连，电阻两端的电压用直流数字电压表测量。

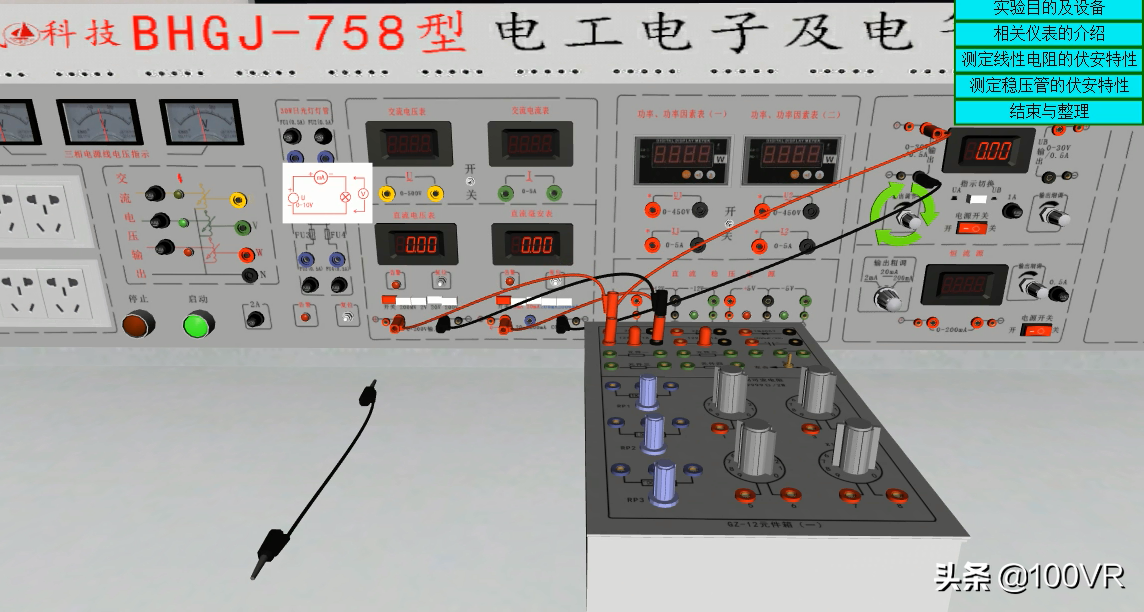

图为100唯尔教育按图连接电路

2.调节双路恒压源可调节输出端1的电压，使U从0伏开始缓慢地增加，但是不能超过6V，在表中记下相应的电压表和电流表的读数。

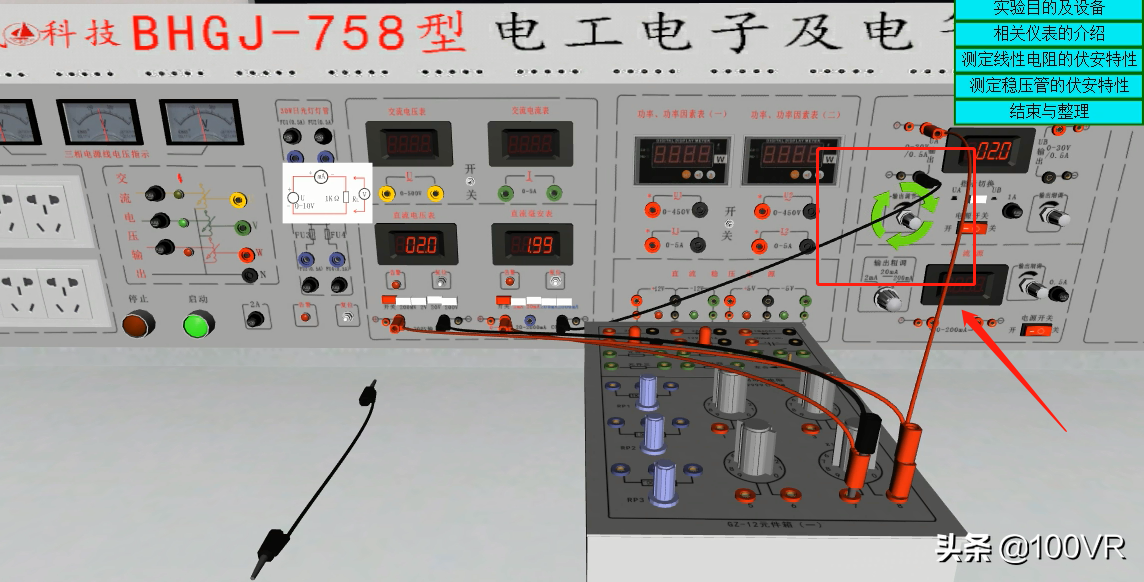

图为100唯尔教育调节双路恒压源可调节输出端1的电压

三、测试稳压管的伏安特性

1.将双压恒压源可调输出端1的旋钮回零。

2.将电路中的1KΩ线性电阻换成12V、0.1A红色灯泡

图为100唯尔教育将双压恒压源可调输出端1的旋钮回零

3.调节双路恒压源可调输出端1的电压，使U从0伏开始缓慢地增加，但是不能超过12V，在表中记下相应的电压表和电流表的读数。

四、结束与整理

按先拆与电源的连接导线，然后按顺序分别拆下实验电路的连线。将导线分类整理，实验箱和导线分别归位。

以上，就是100唯尔教育关于实验台的部分内容。
