电工知识：5张电路图，学会控制电机正反转完整接线

有很多初学机修的电工朋友，不知道该从哪些地方入手，今天我就列举一个应用最广的电路：控制电机正反转的接线，由浅入深，让你一步步脱离新手。

点动

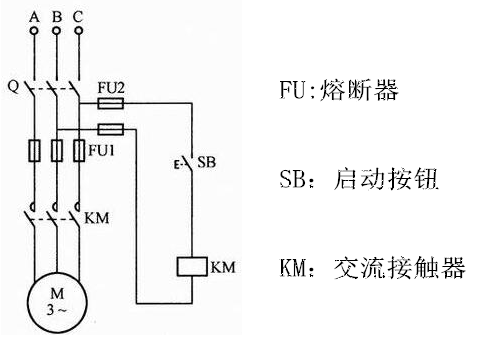

KM接触器的线圈A1和A2分别连一条火线，SB启动按钮串到任意一条火线都可以实现点动效果，启动按钮都是接的按钮开关的NO常开点。

接触器自锁

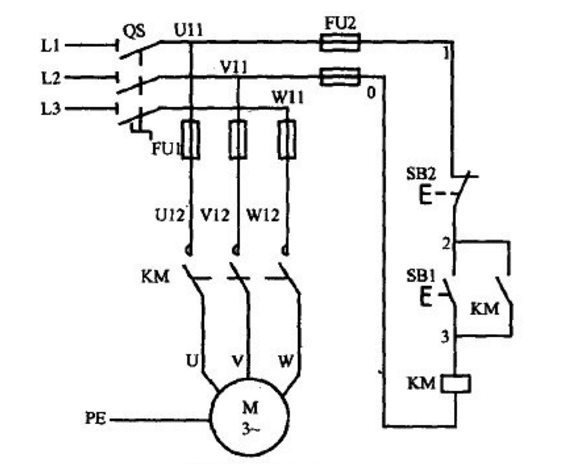

比点动多了一条自锁线，SB2是停止按钮，停止按钮都是接的按钮开关的NC常闭一端。自锁是通过自身的常开点在线圈通电吸合的状态下持续供电的一种接法。

互锁点动

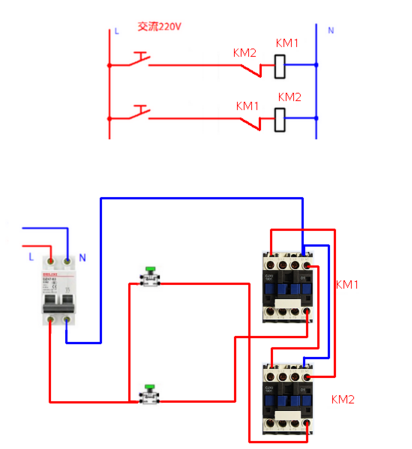

这是个互锁的点动效果，两个接触器线圈A1的位置连一起接的零线，然后A2和另一个接触器的NC常闭点交叉连接。辅助NC常闭点的出线接启动按钮，这时候同时按下2个启动按钮只能有一个吸合。

接触器互锁

这个图其实就是接触器互锁加上接触器的自锁，KM1和KM2互锁，每个接触器都可以自锁。这个也是控制电机正反转的电路图。如果可以的话，SB1和SB2还可以机械互锁。

控制电机正反转的完整电路

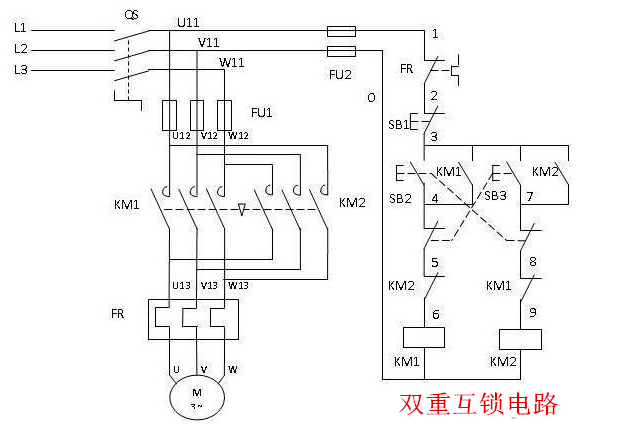

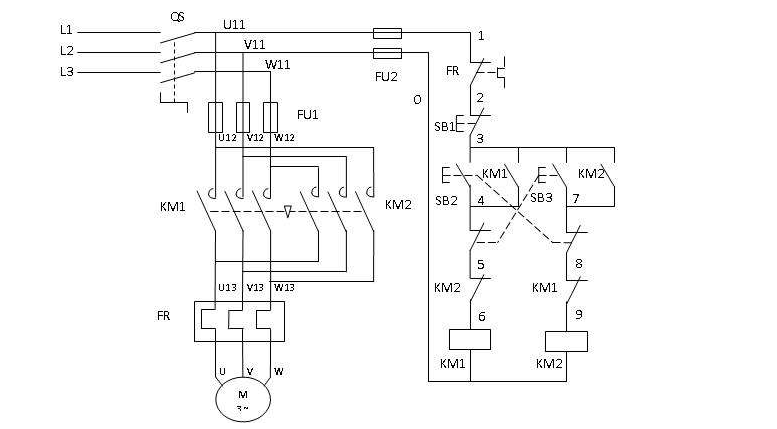

这个图比上一个图又多了一个机械互锁，SB2和SB3分别串了彼此的常闭点，这样就实现了双重互锁。这个也是控制电机正反转接线的完整电路图。

下篇文章我们分享一些最实用的经典电路，学会了这些经典案例，我们也就能慢慢的学着自己设计电路了。

谢谢大家的支持

电工知识：最基础的电机正反转电路，单相和三相都有喜欢的拿去

电动机的正反转电路是最基础的电路，也是考试必考题。在实际的应用里非常的广泛，比如，起重机，循

环小车，行车，车床等。单相电机和三相电机我们分开分析。

单相电机分主绕组和副绕组，根据两个绕组的不同又分为几类，万用表简单可以测出来，一般运行绕组的阻值为几欧姆，而起动绕组的阻值为十几欧姆到几十欧姆不等。

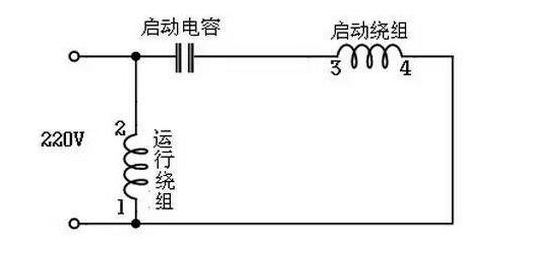

一，只有一个启动电容的电机

一个电容

这种正反转非常简单

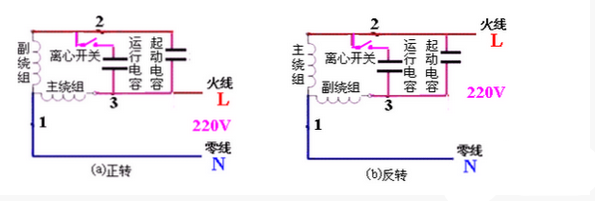

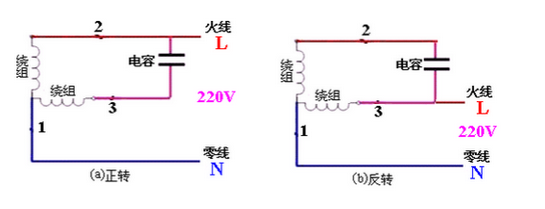

分别连接电容的两端可以变向

二，两个电容的电机

两个电容单相电机的正反转

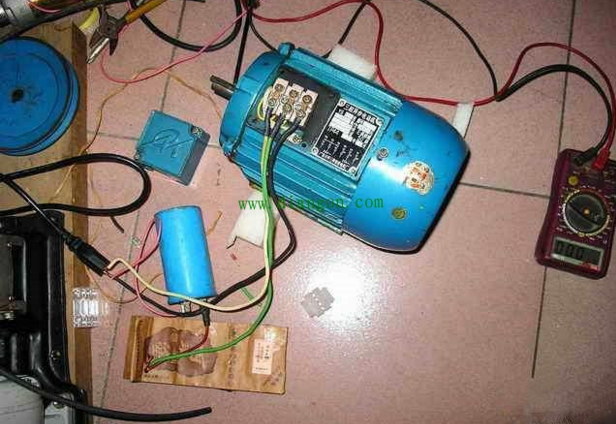

三相电机的三个绕组相同，如果是低于2KW的小功率电机，也可以加电容变成单相电机。三根出线端的随意两根接电容的两极，电容的其中一极加另一根出线连单相电，如果变向只需要更换电容的两极接线即可。这种改法只适用于小功率电机，而且改过以后功率稍微降低。

三相电机改单相

四，三相电机正反转

1，接倒顺开关

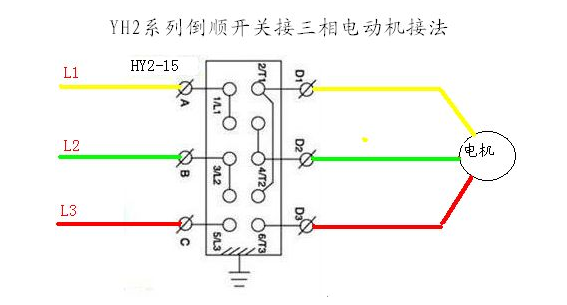

三相电机接倒顺开关

2，两个接触器互锁控制

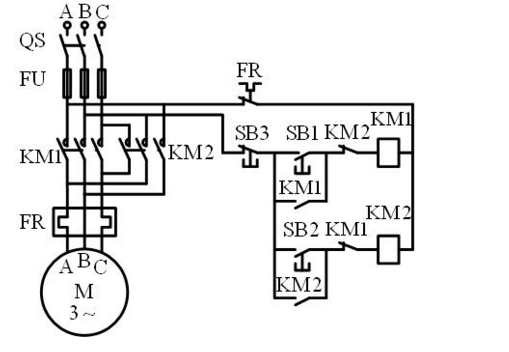

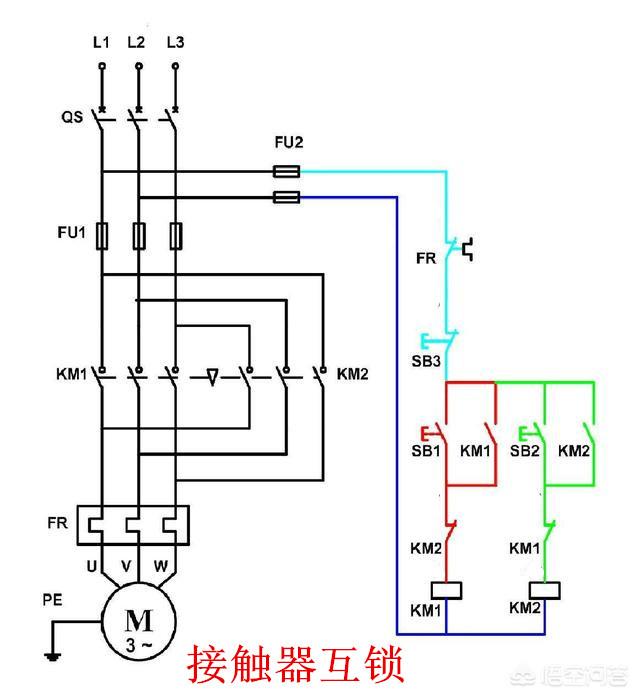

两个接触器互锁

互锁电路非常安全，只能有一个接触器吸合，接触器的线圈是连的彼此的常闭点。实际接线时，还要把按钮开关也接成机械互锁，双重互锁更安全。

双重互锁电路

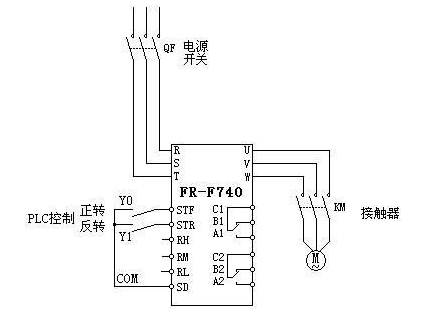

3，还有就是变频器和PLC也可以控制电机正反转。

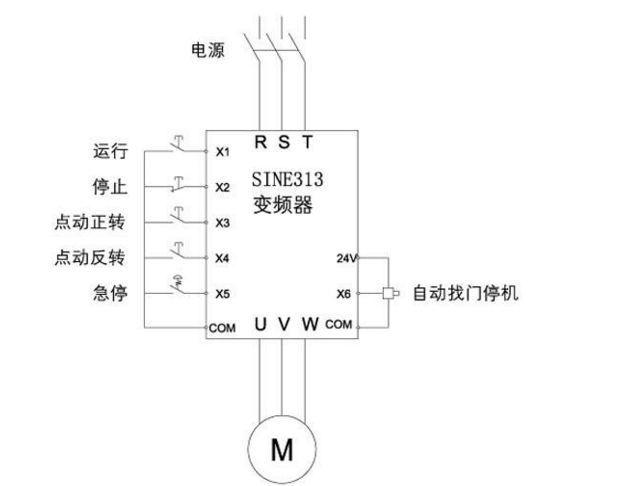

变频器控制电机正反转非常方便

PLC控制电机正反转

都是简单的基础电路，喜欢的朋友可以照图接线

（图片采集自网络）
