弱电工程布线重要的22个知识点

我们在做弱电工程中，总会遇到这样几个问题：

1、弱电工程中什么最重要？

2、哪一部分又是施工重点？

3、有了好产品就会有好的系统工程质量吗？

其实一个项目的施工质量好坏，可以从布线工程中看出来，布线不规范，直接影响了工程的整体稳定性，就拿一个项目来说，前期布线的工程量占到了整个项目施工周期三分之二的时间，采用一套好的传输系统，或者配备一套有超强施工经验的施工队伍，绝对会对整个系统的质量，起到决定性的作用，既然布线系统这么重要，

那么布线需要注意什么呢？

1、电缆标志内容 ： 在电缆的护套上约以1M的间隔标明生产厂厂名或代号及电缆型号规格，制造年份，电缆长度。

2、塑料线槽及其附件型号规格 应符合设计要求，并选用相应的定型产品。其敷设场所的环境温度不得低于-15摄氏度，其阻燃性能氧指数不应低于27%。线槽内外应光滑无棱刺，不应有有扭曲、翘边等变形现象，并有产品合格证。

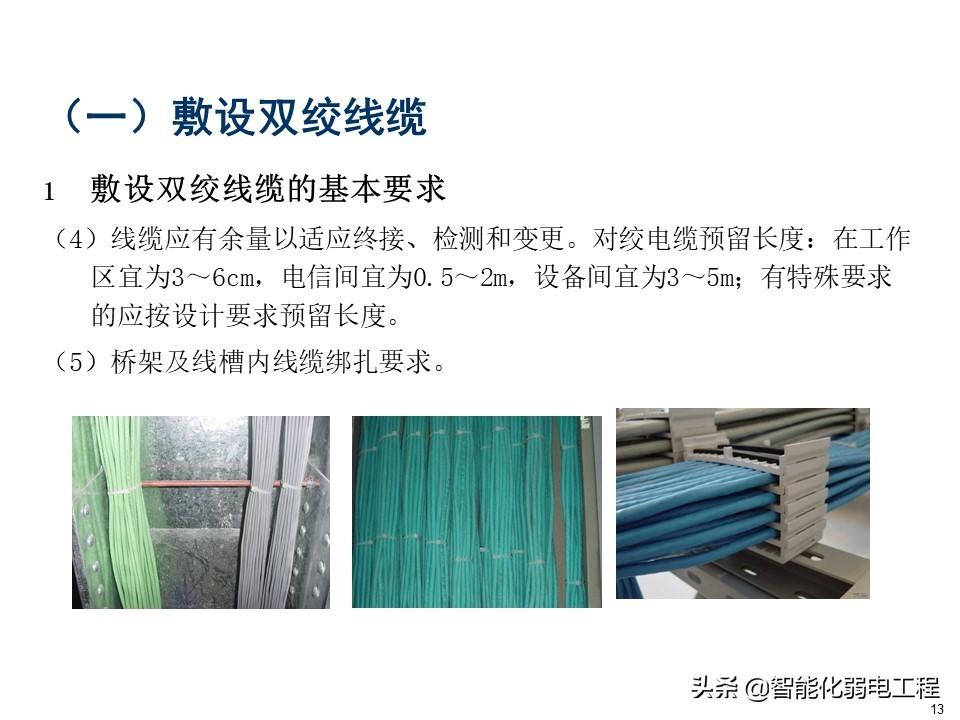

3、缆线布放时应有冗余。 在机柜处，双绞线缆预留长度，一般为3~6m；终端处为0.3~0.6m；光缆在设备端预留长度一般为5~10m；有特殊要求的应按设计要求预留长度。

4、设备间铺设活动地板 时，板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

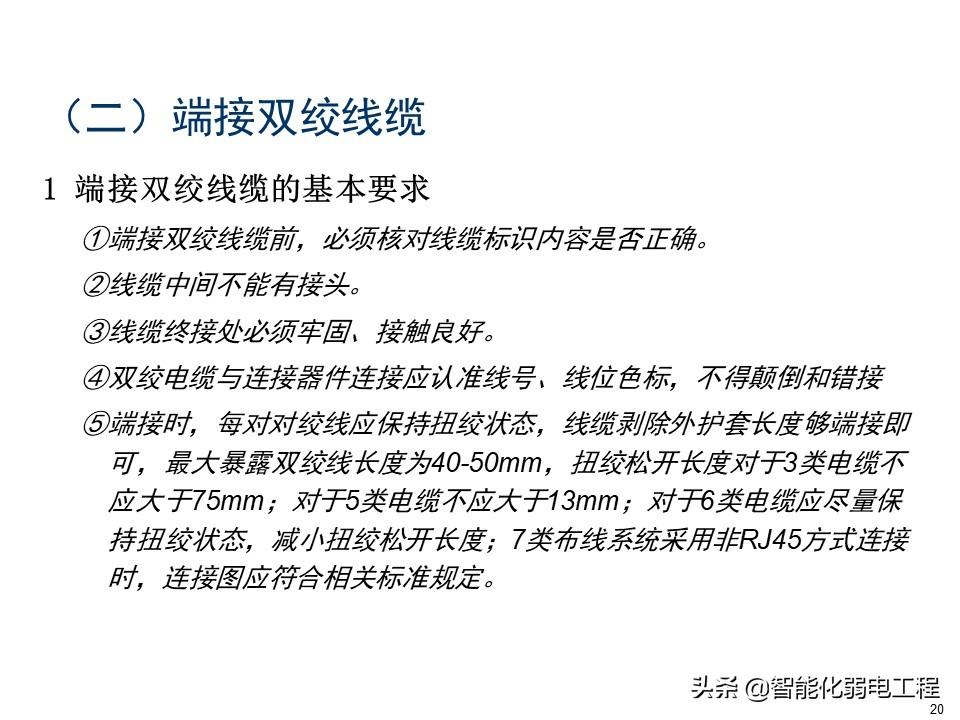

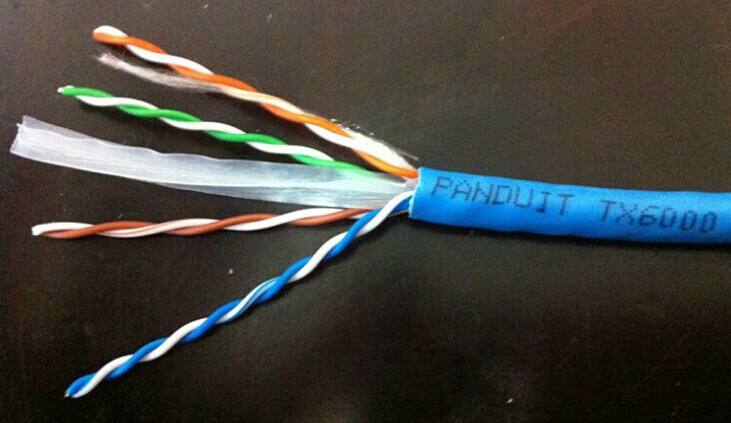

5、每对对绞线 应尽量保持扭绞状态，非扭绞长度不应大于13mm。

6、剥除护套 均不得刮伤绝缘层，应使用专用工具剥除。

7、缆线中间 不得产生接头现象。

8、双绞线最长线距 为100米，超过100 米的可用双绞线中继器连结加长，每段线路中中继器的数据不能多于三个。

9、光纤传输距离： 传输速率1Gb/s，850nm，、普通50μm多模光纤传输距离550m，普通62.5μm多模光纤传输距离275m，新型50μm多模光纤传输距离1100m。

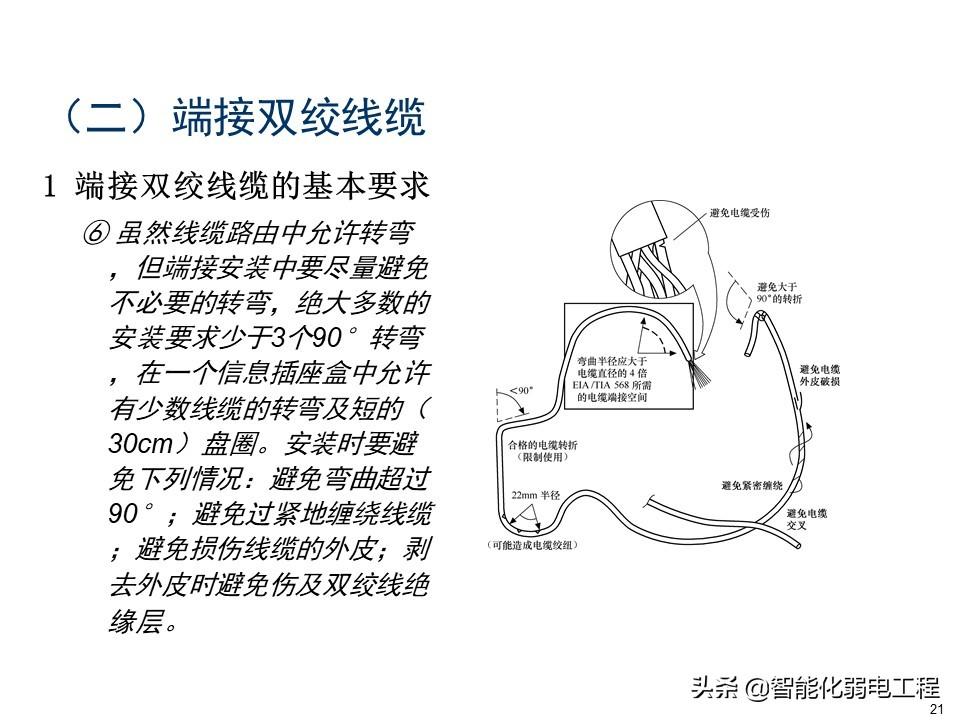

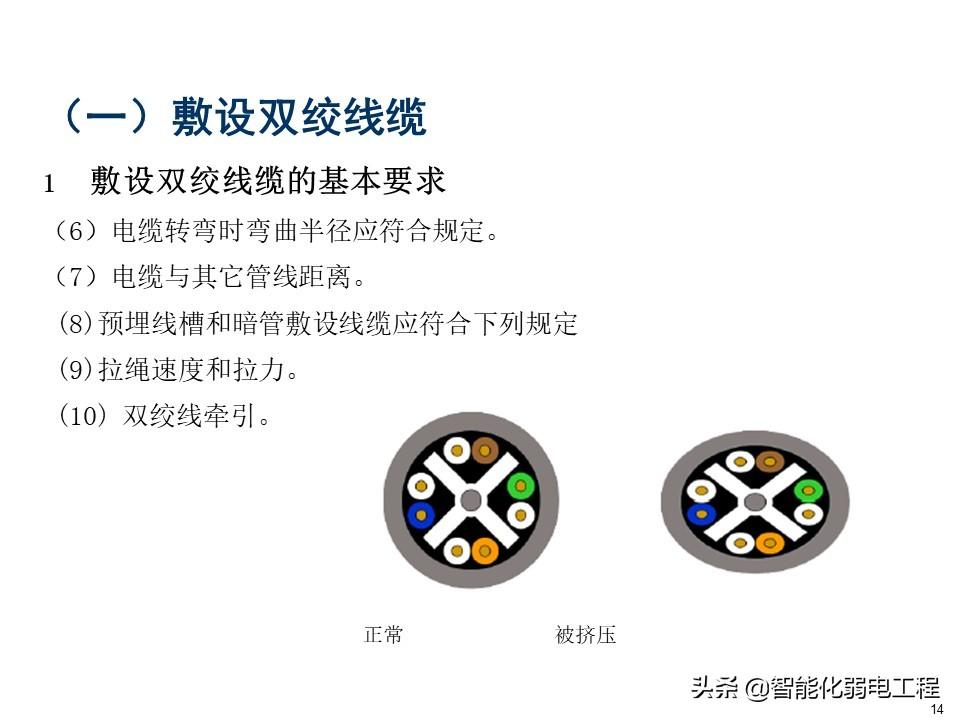

10、缆线的弯曲半径 应符合下列规定：

（1）非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。

（2）屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍。

（3）主干双绞线缆的弯曲半径应至少为电缆外径的10倍。

（4）光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。

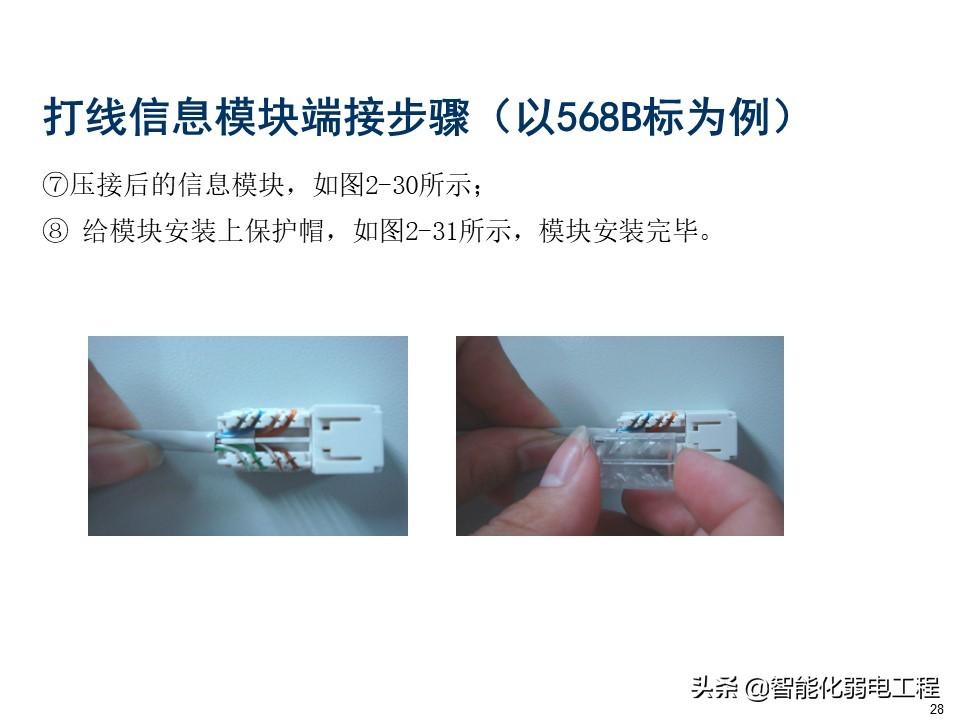

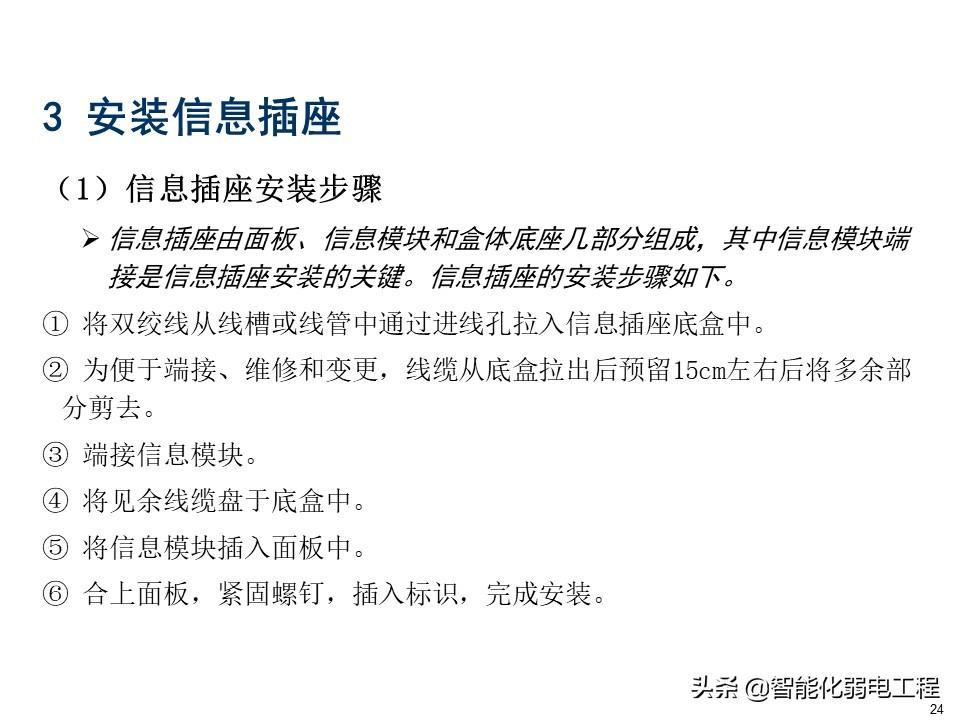

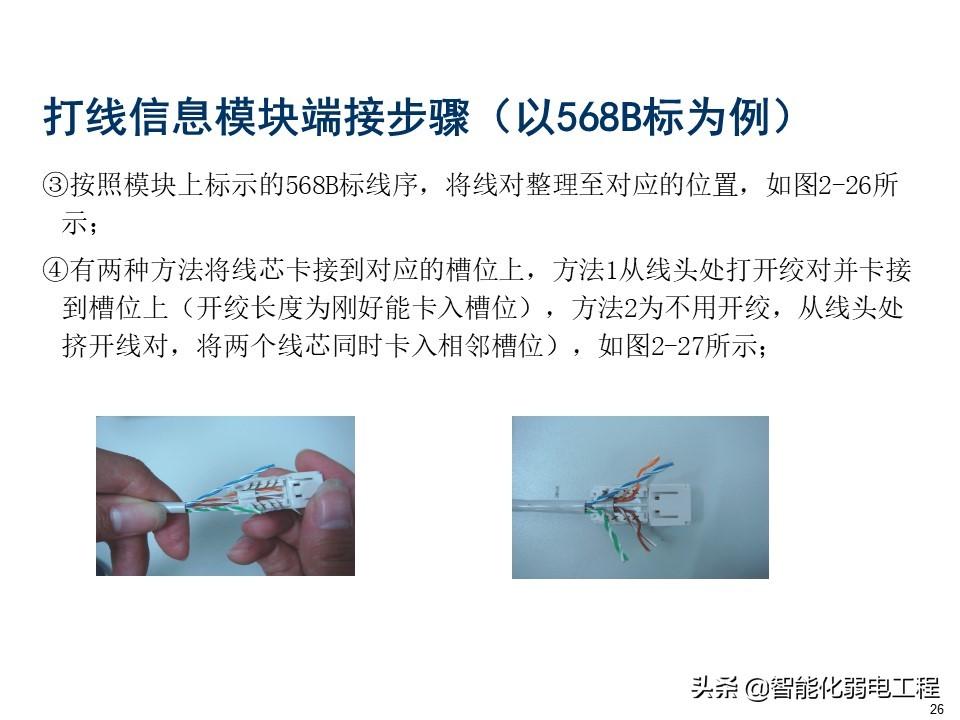

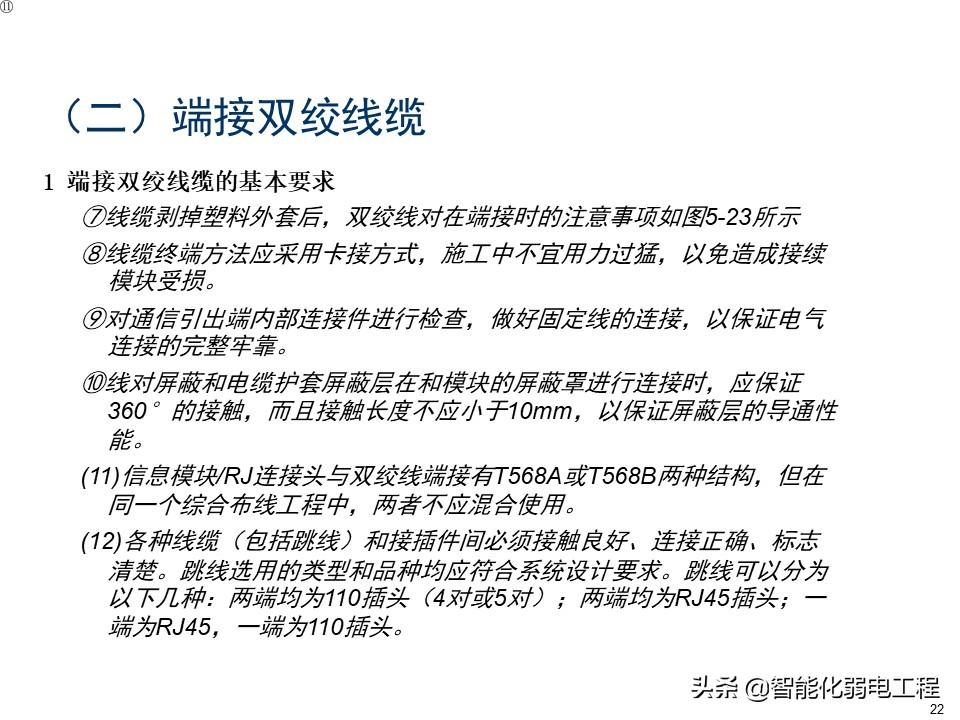

11、对绞线在信息插座（RJ45）相连时 ，必须按色标和线对顺序进行卡接，插座类型，色标和编号应符T568A、T568B的规定。

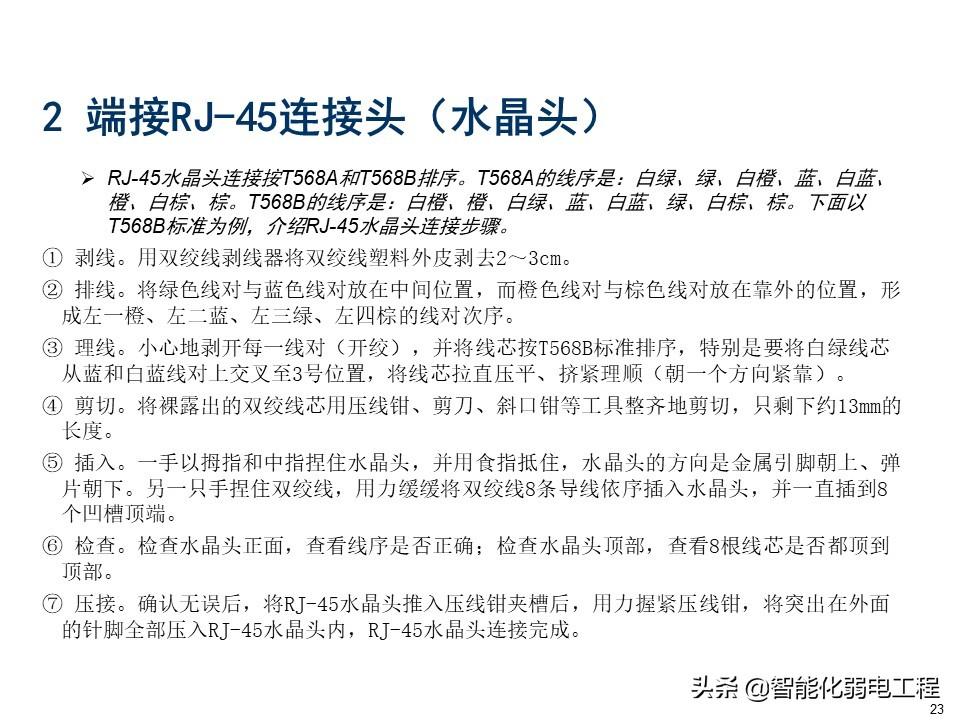

12、在制作水晶头 时，电缆的外保护层需要压在接头中而不能在接头外，因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分。

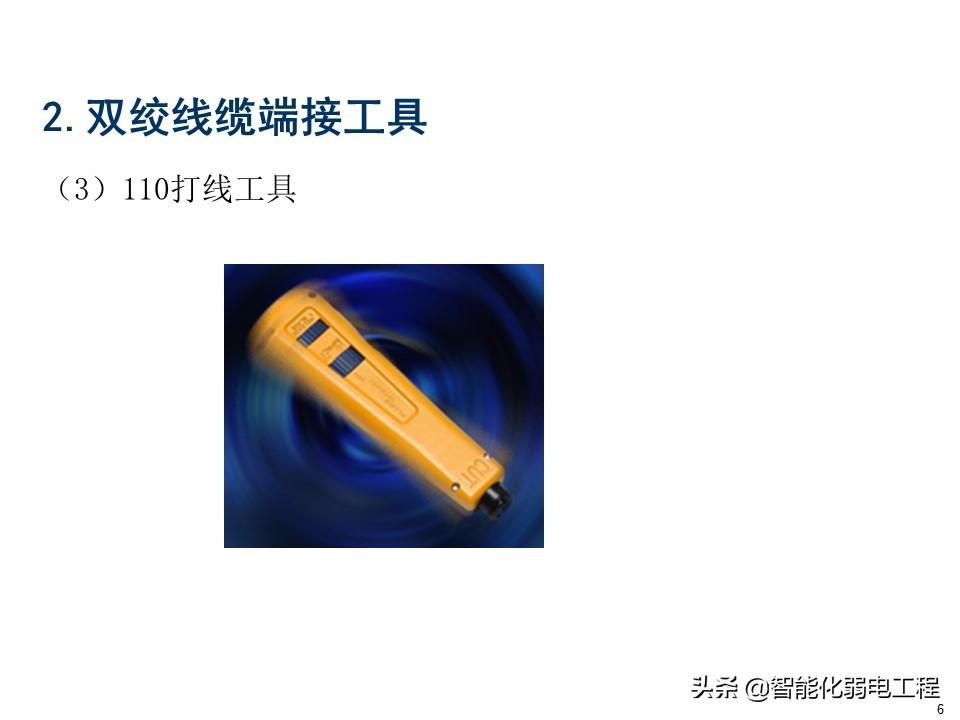

13、双绞线缆与接线模块（IDC，RJ45）卡接时，应按设计和厂家规定进行操作。

14、屏蔽双绞线缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360o圆周接触，接触长度不宜小于100mm。

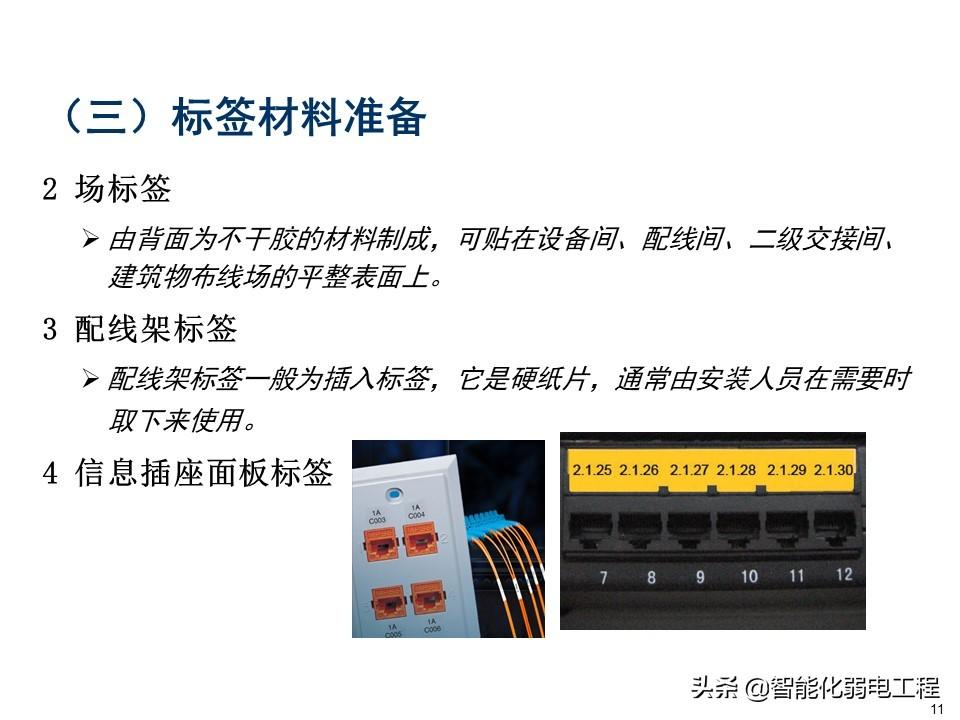

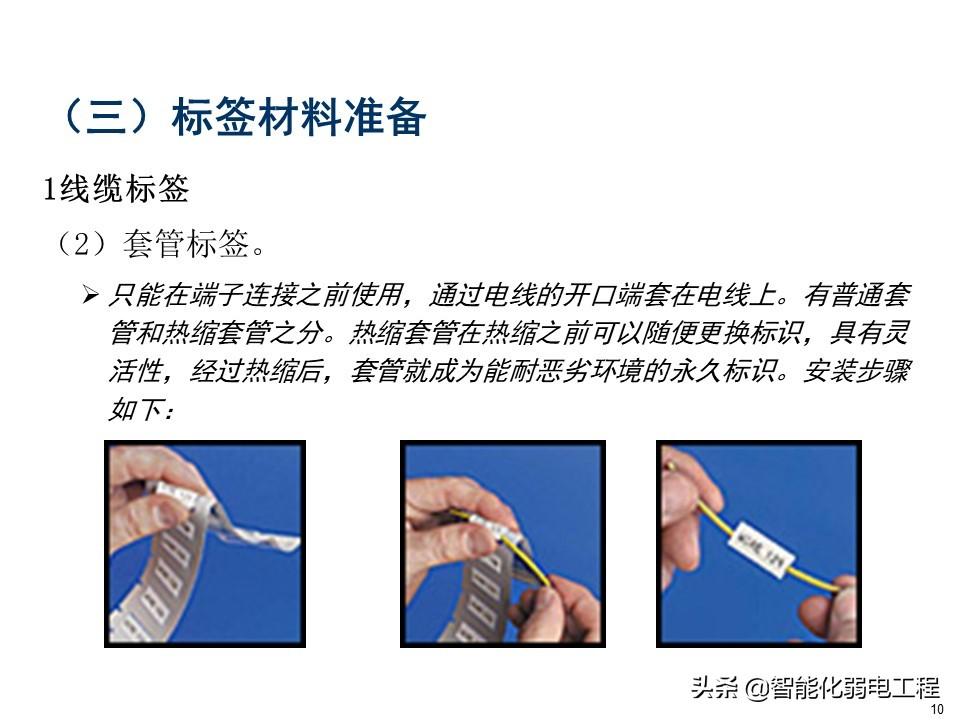

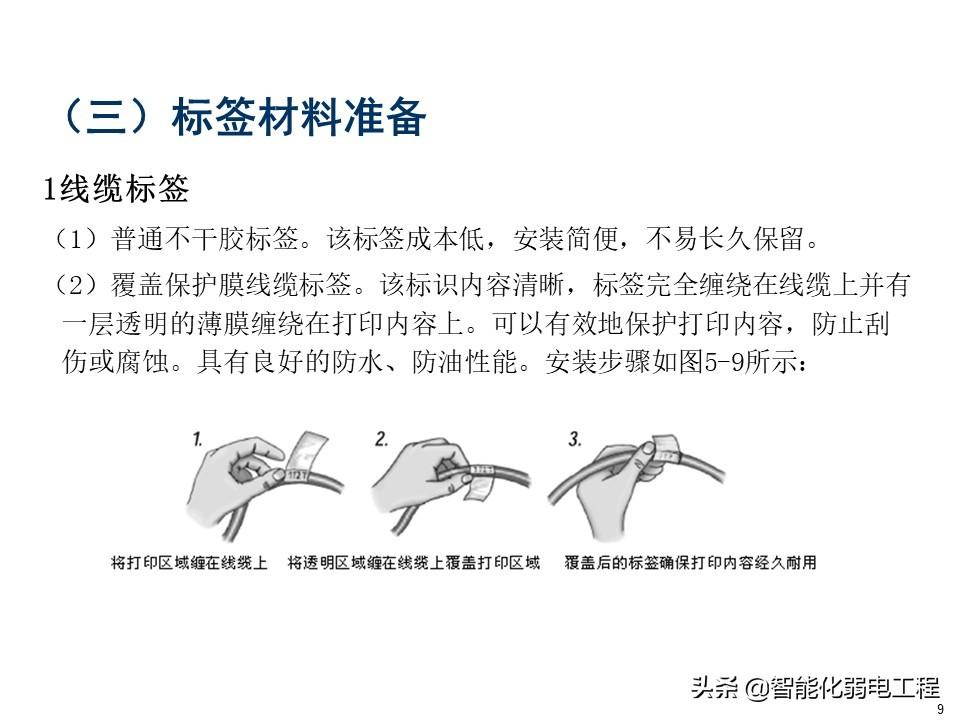

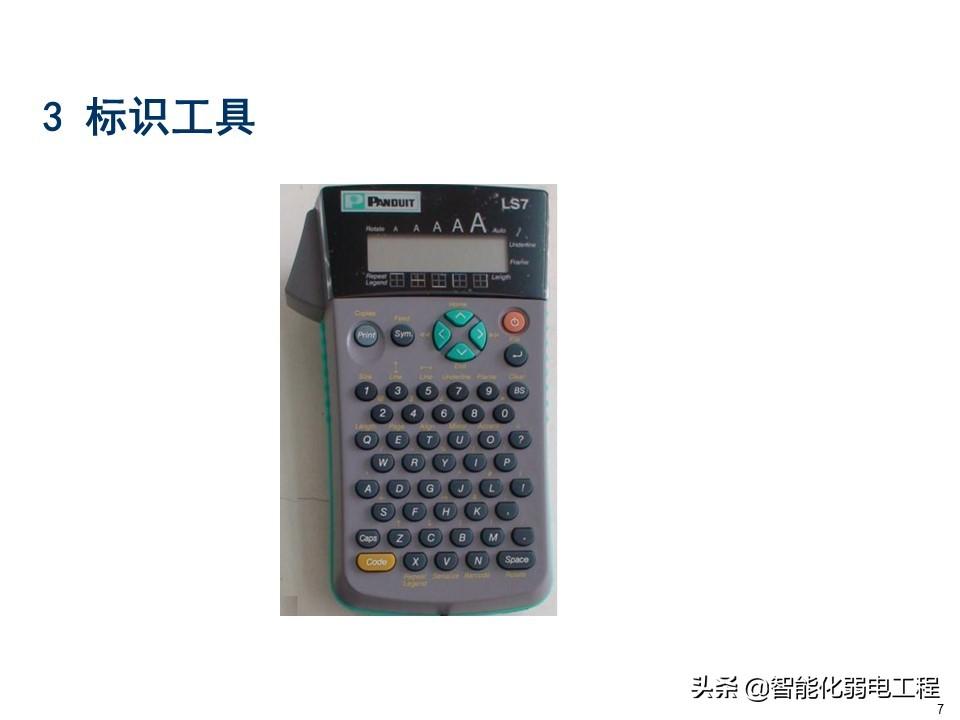

15、每股双胶线两端 应粘胶标签并编号，以便于安装和维护。

16、交接间、设备间提供可靠的施工电源和接地装置。

17、施工现场临时电源 应有完整的插头、开关、插座、漏电保护器设置，临时用电须用电缆。电源线分三种颜色：火线红色、零线蓝色、地线黄绿，所有单向插座应该“左零右火中间地“或“上火下零“连接。

18、电源线管从地面下穿过时，必须使用套管连接紧密，在地面下不允许有接头，出入地面处必须套用弯头。地面没有封闭之前，必须保护好PVC套管，不允许有破裂损伤，铺地板砖时PVC套管应被覆盖，钉木地板时，电源线应沿墙角铺设，以防止电源线被钉子损伤。

19、 电源线走向 横平竖直，不可斜拉，防止被电锤、钉子损伤。

20、各种强弱电插座接口要尽量少。所有插座、开关要高于地面300MM以上，并且不会被推拉门家俱等物遮挡。

21、弱电线路与强电线路不允许共套一管，其间隔距离为0.5m以上。

22、工程中各板块之间 的电源要尽量分开控制，尽量做到单独供电，互不干忧。

此外，布线的规范还取决于管理人员的严格要求以及施工人员的态度。

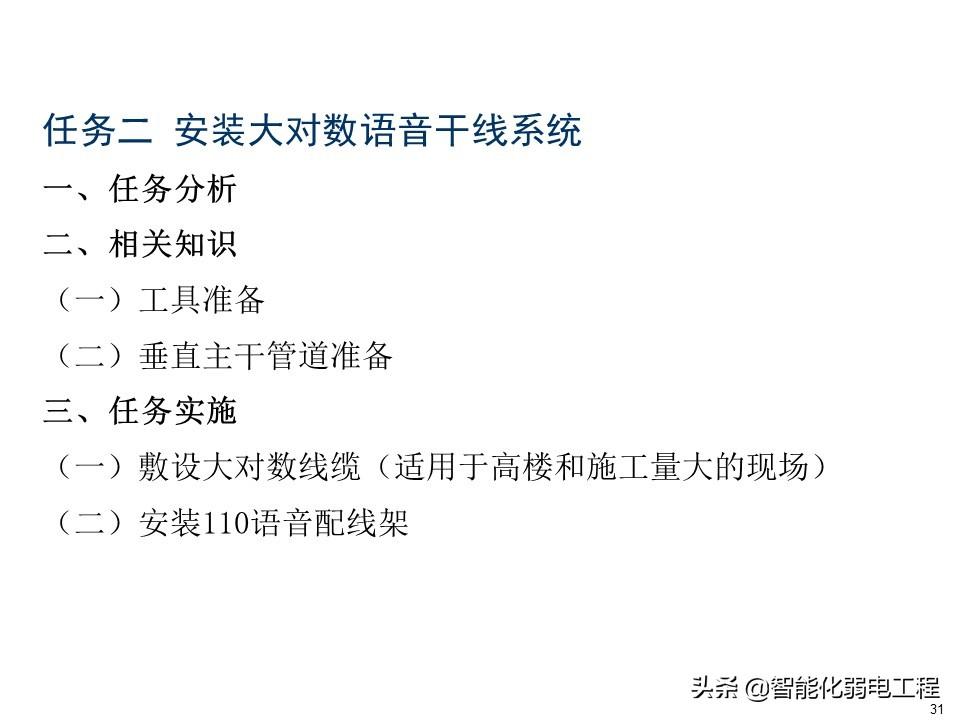

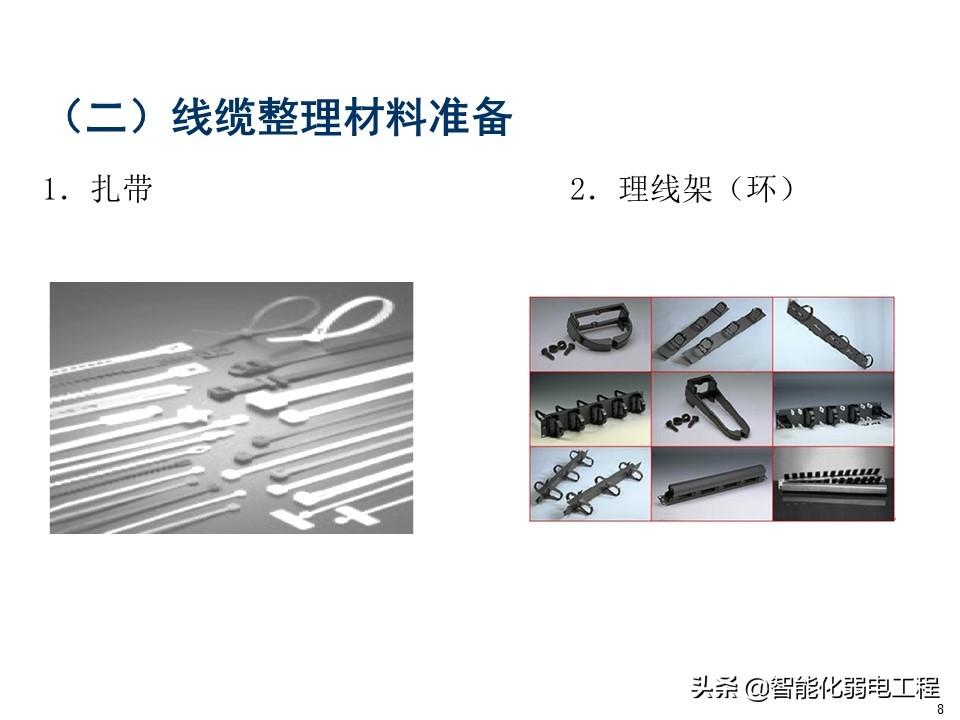

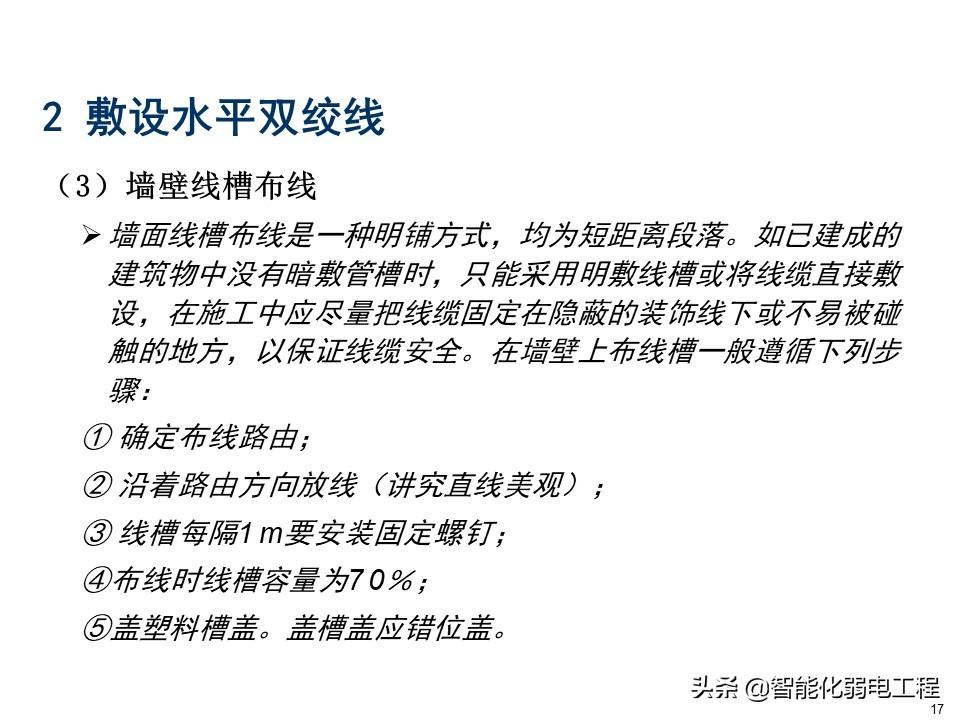

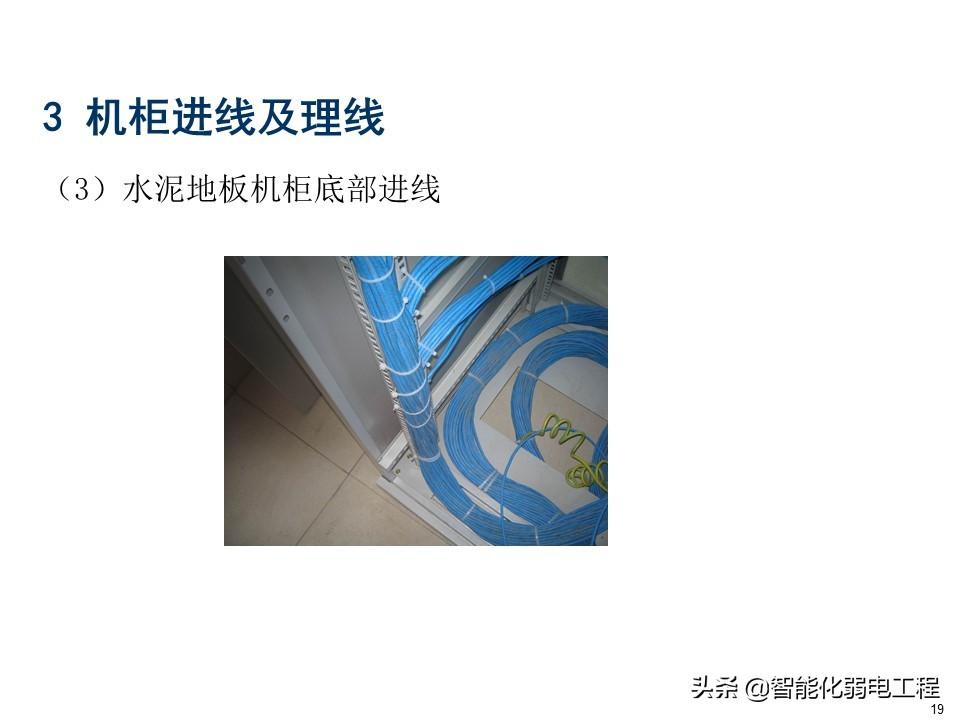

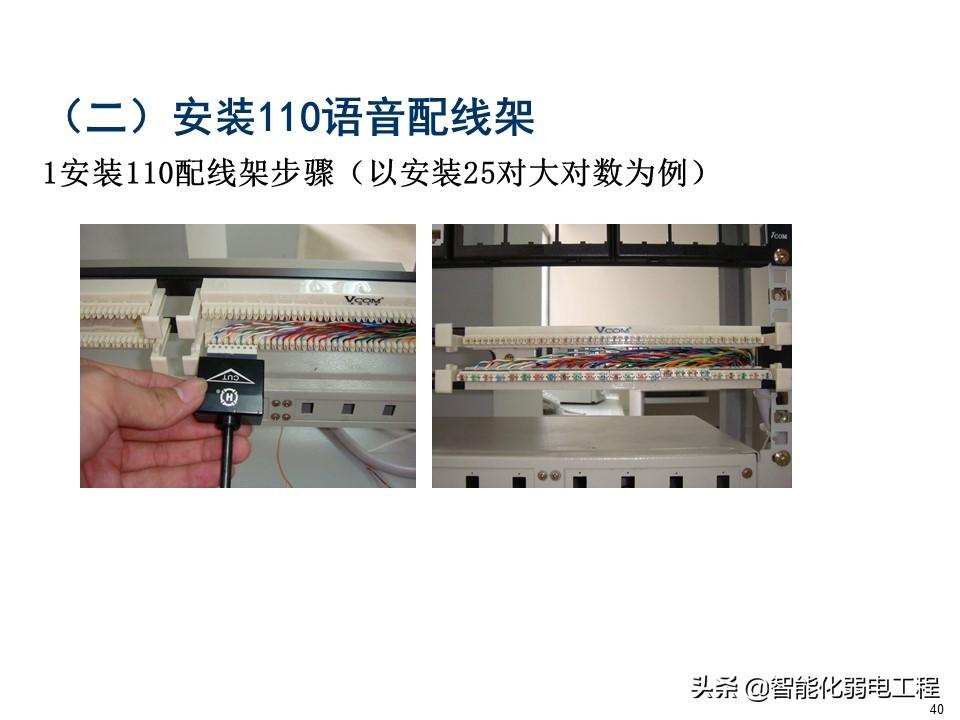

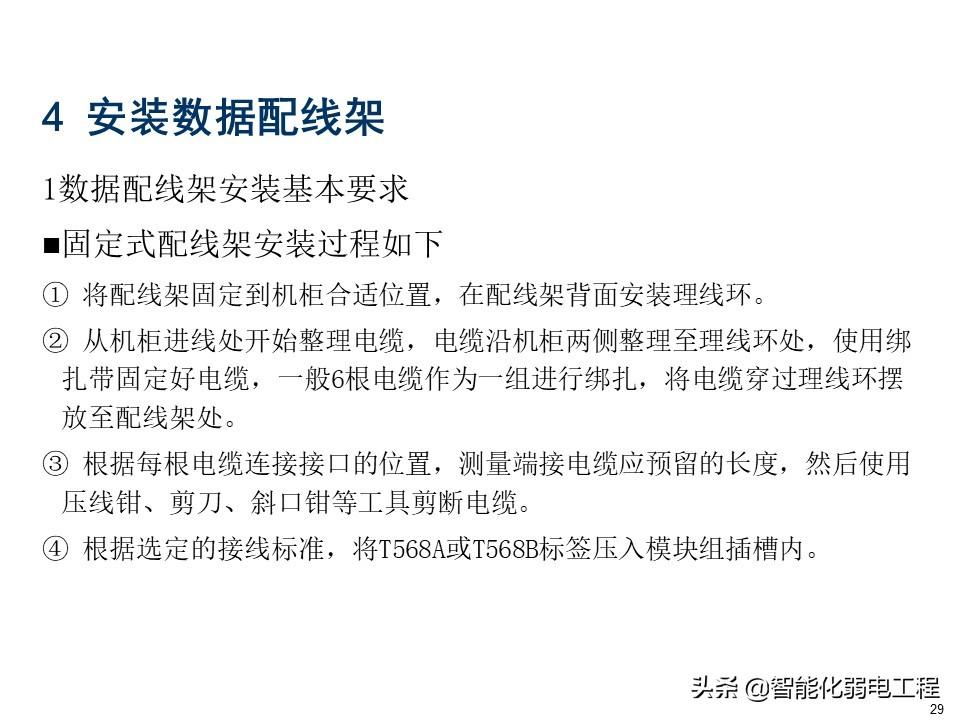

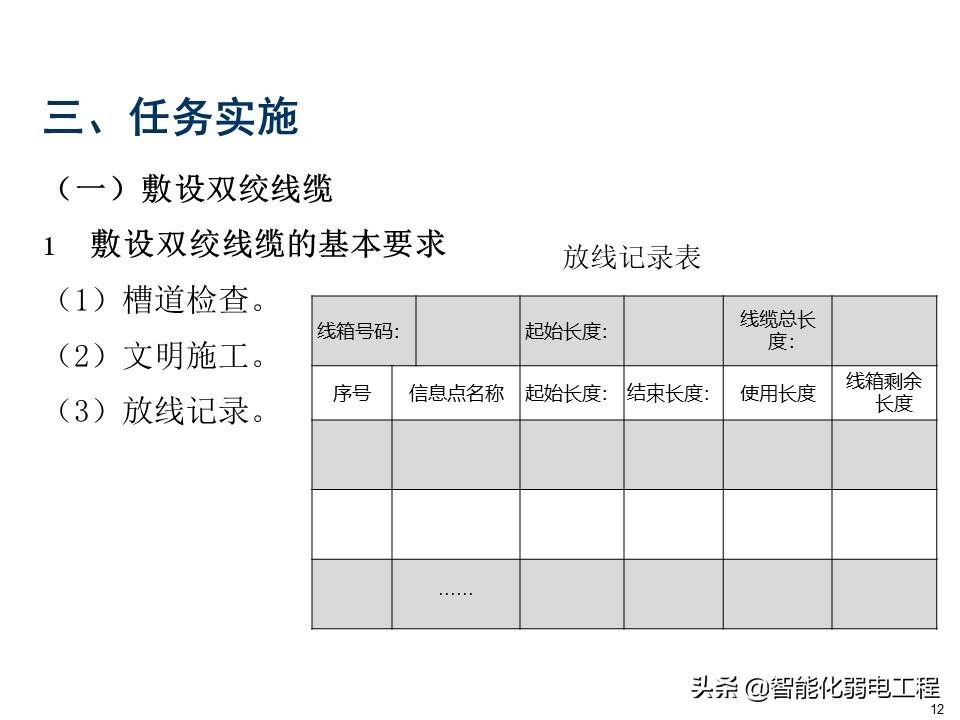

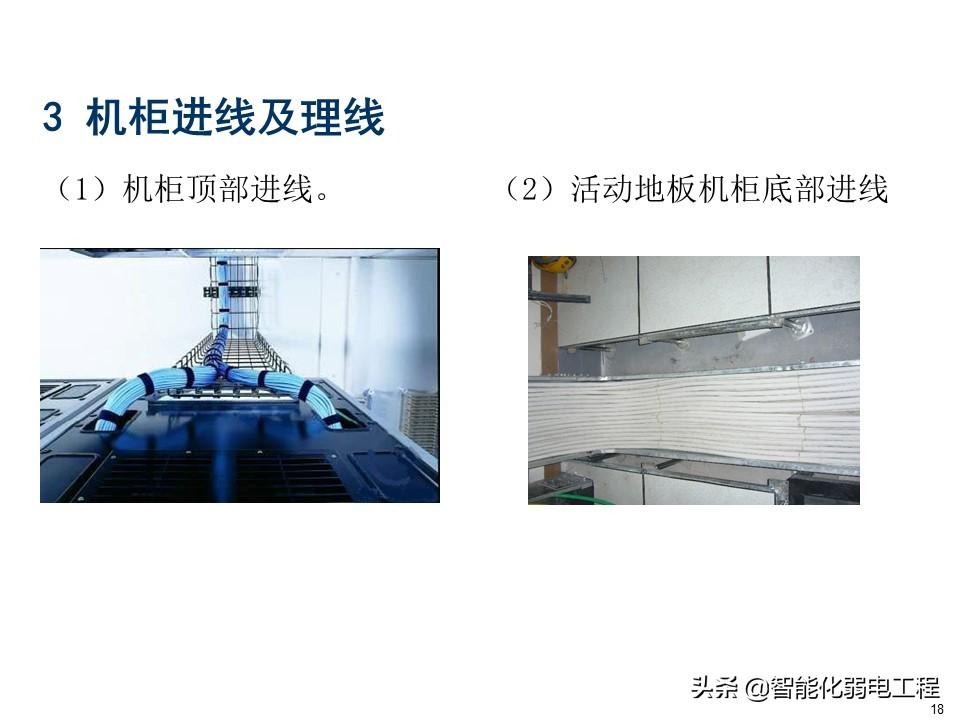

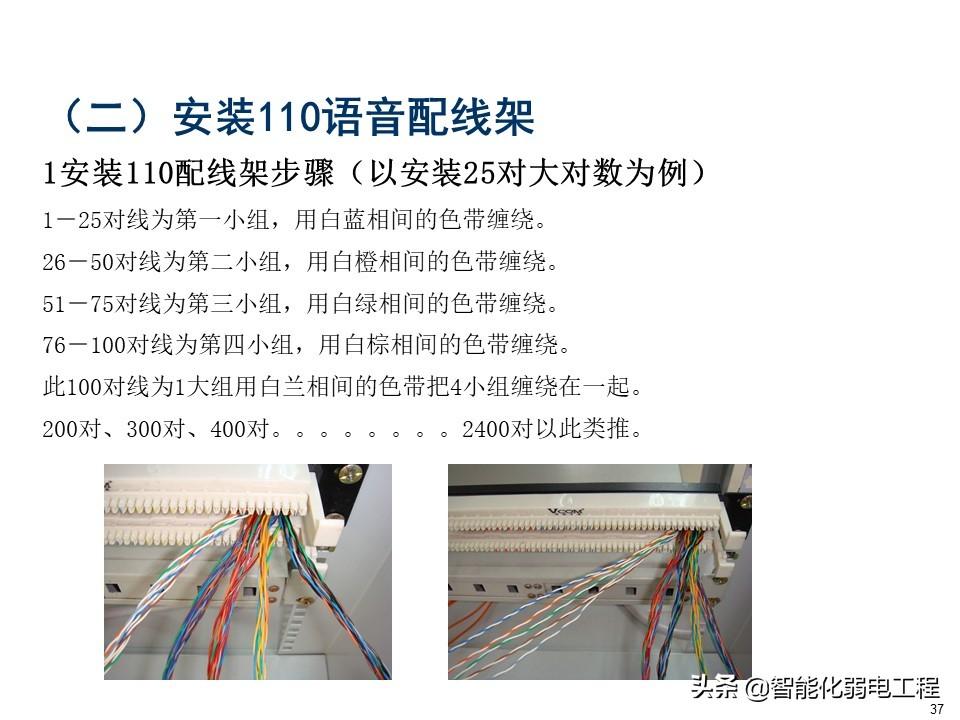

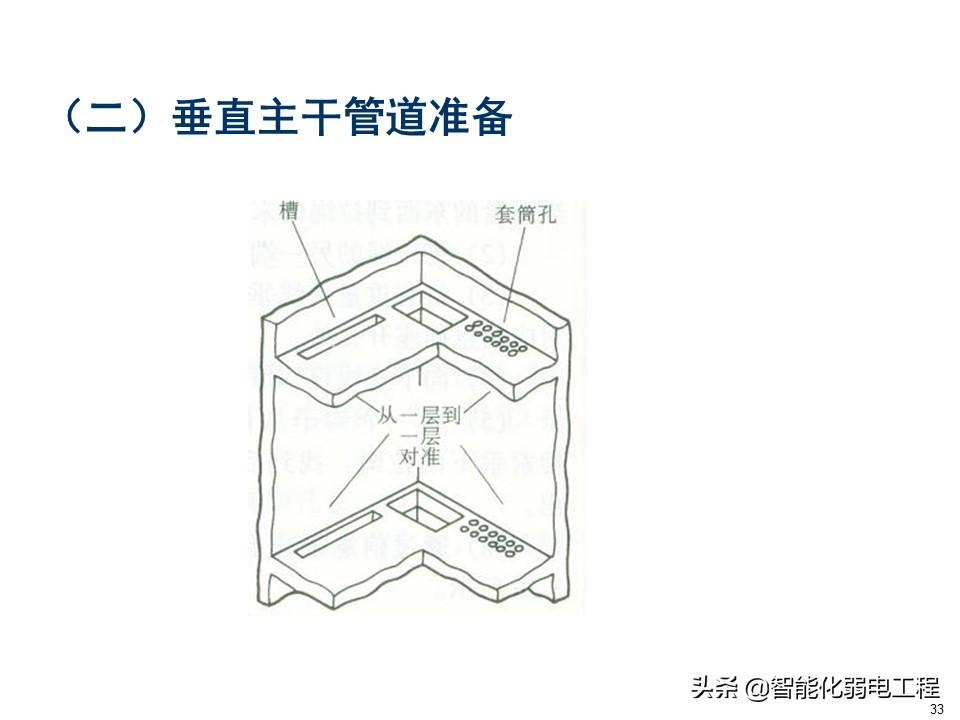

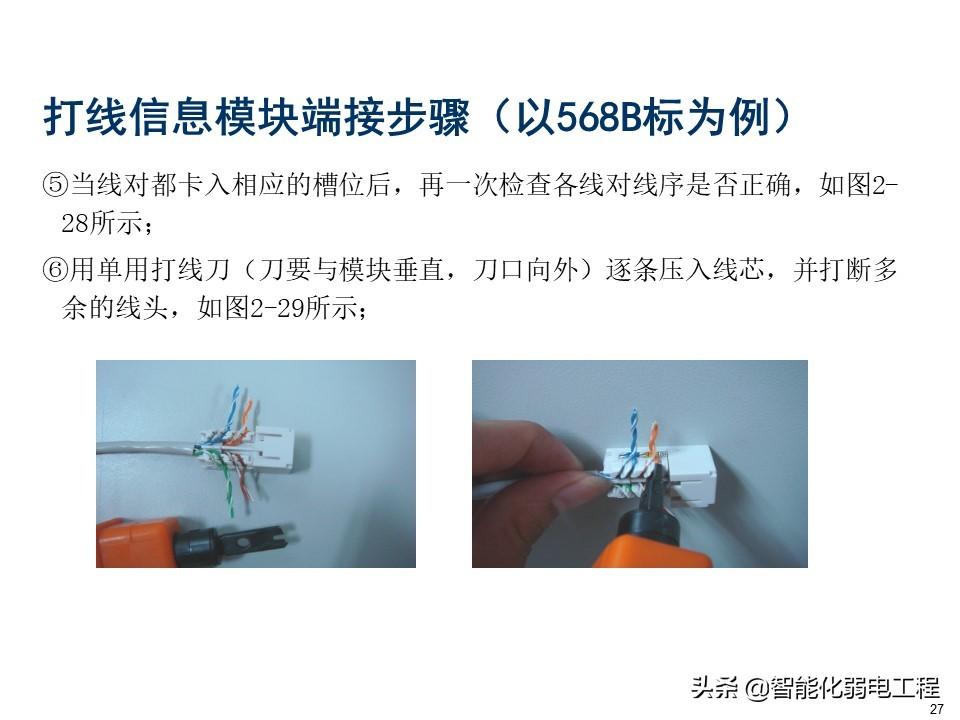

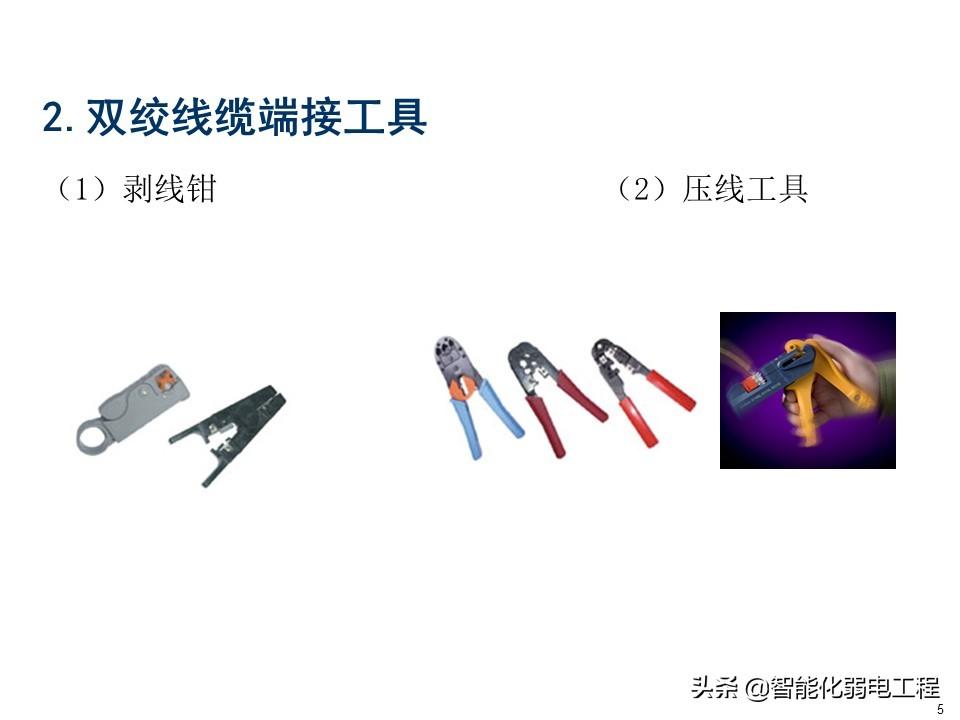

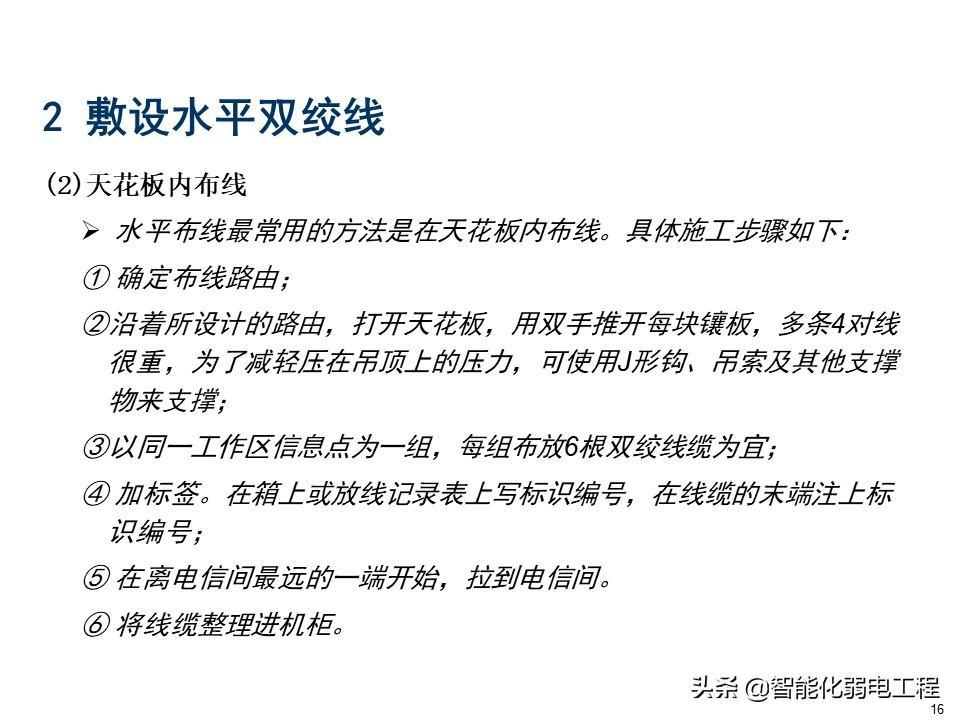

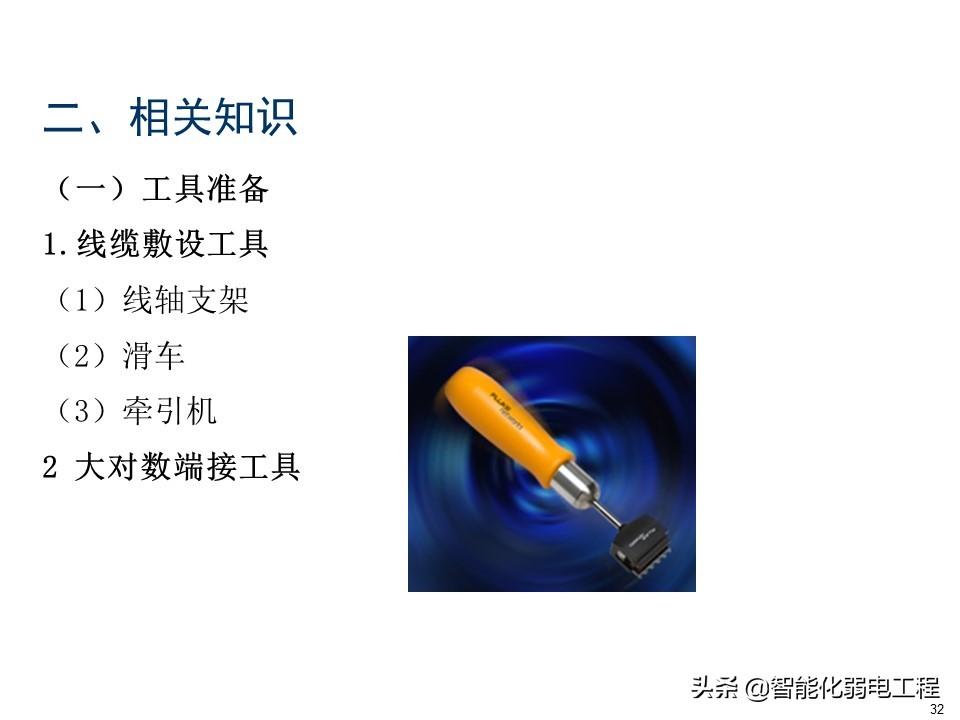

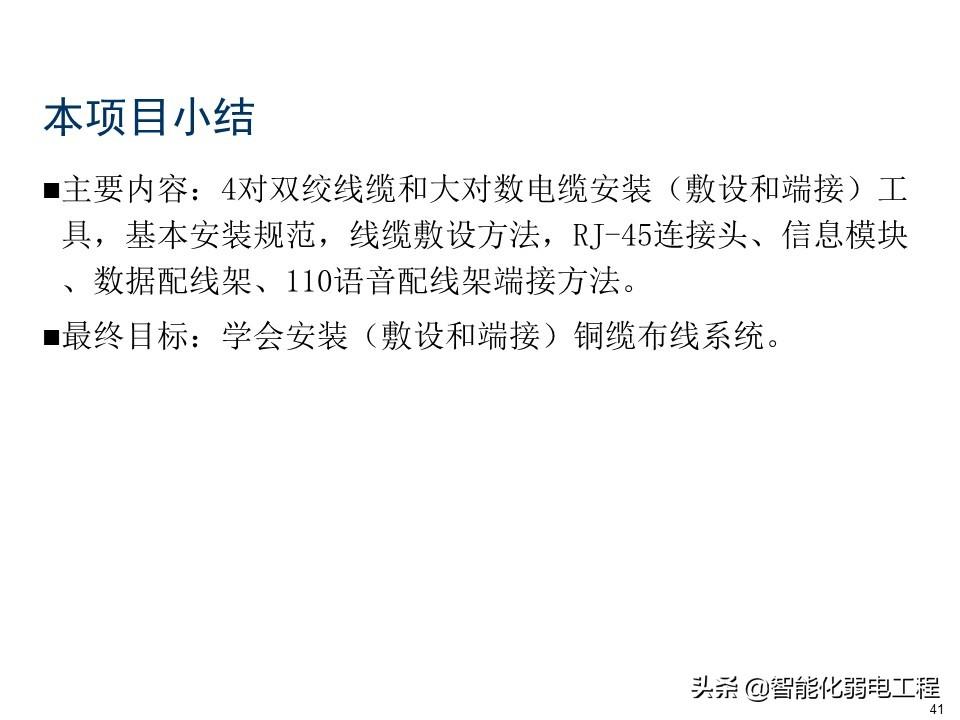

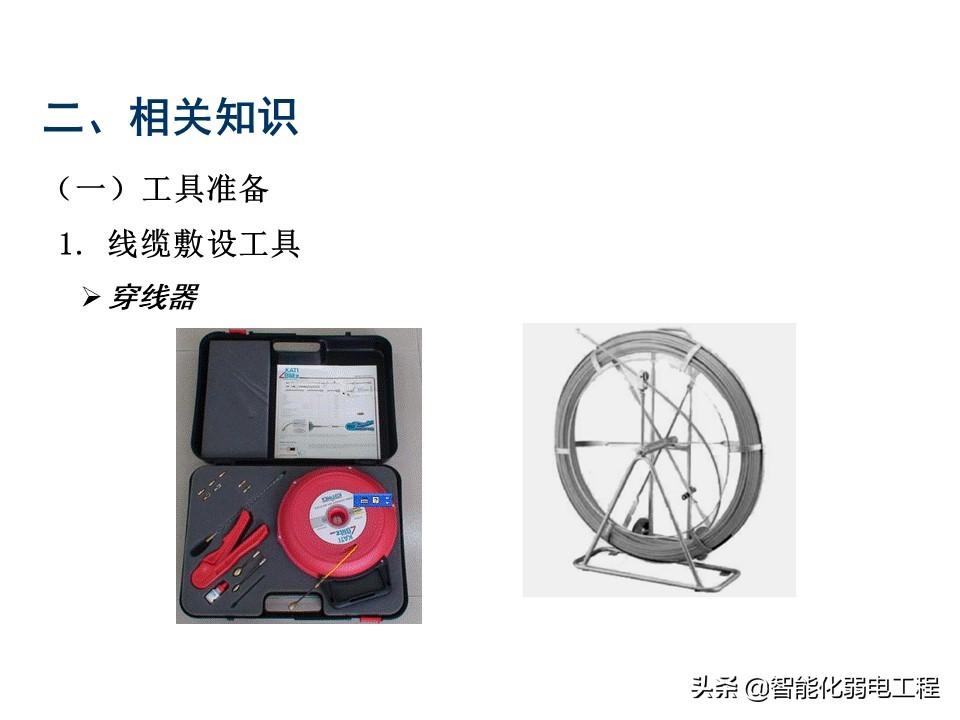

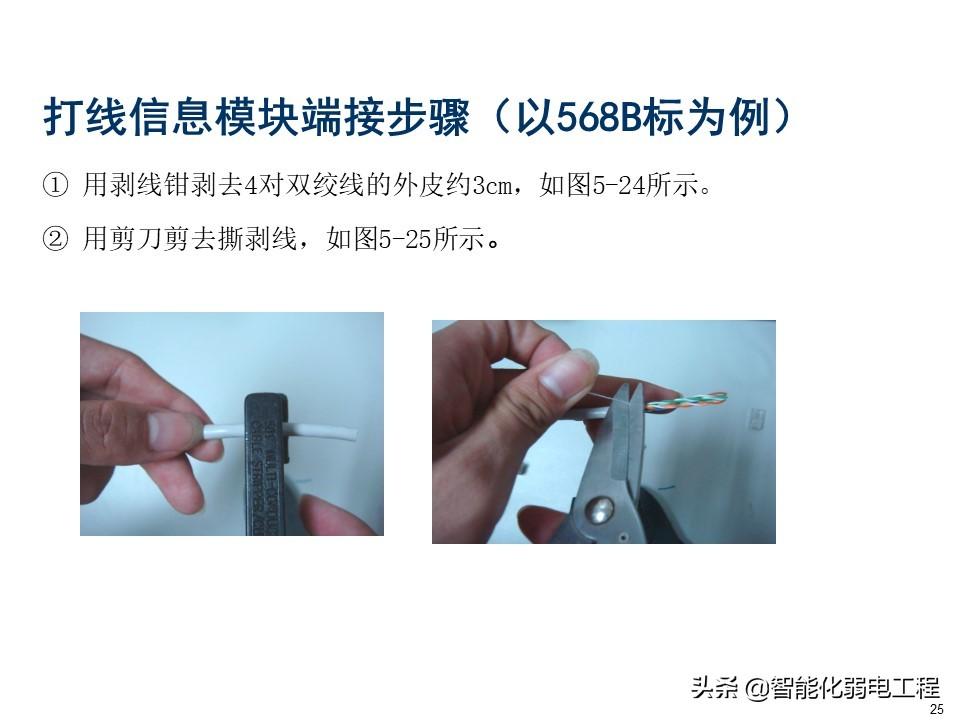

弱电工程综合布线施工方法教程（图文）

前言：

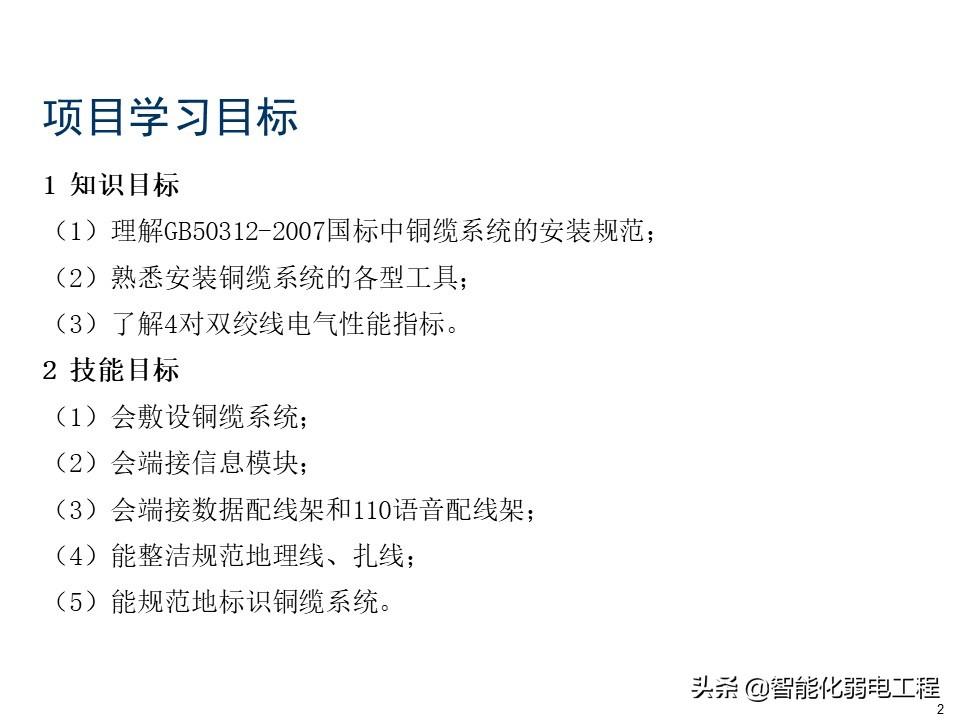

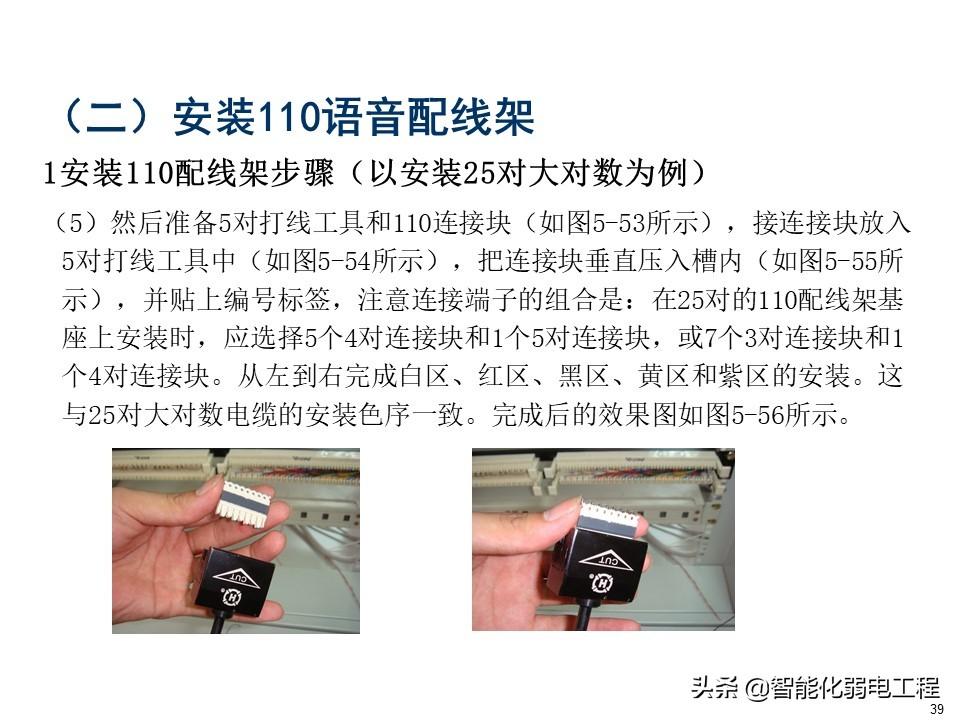

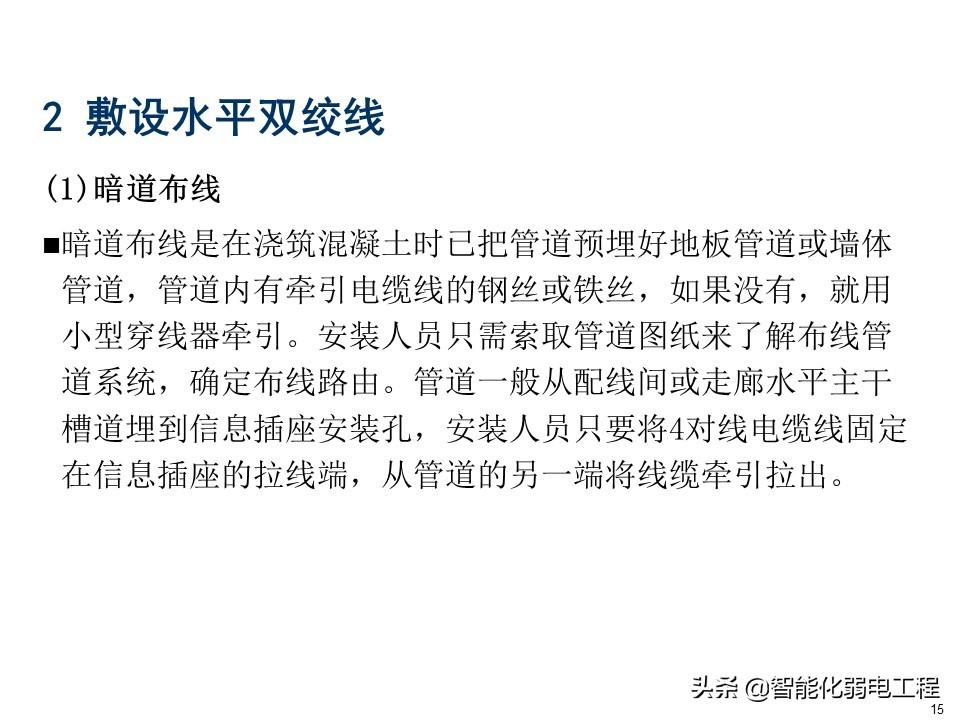

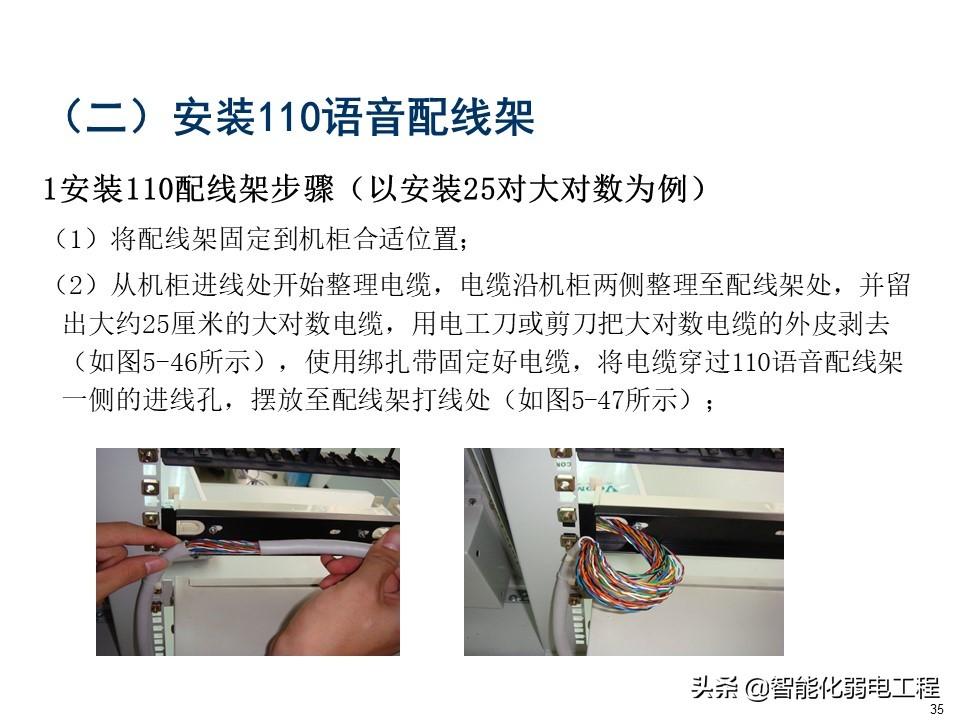

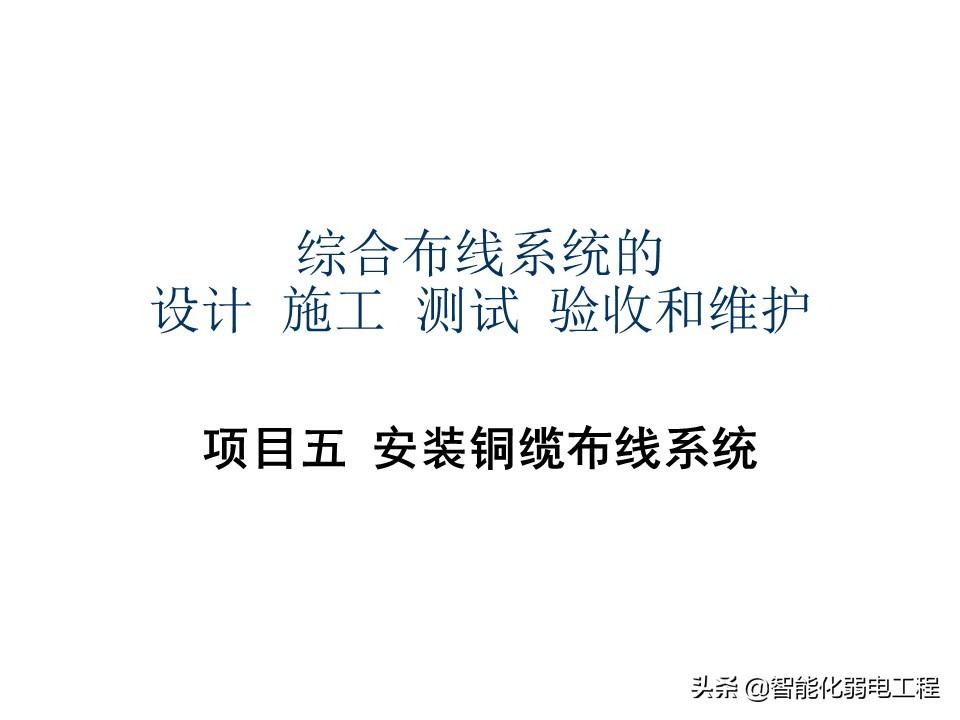

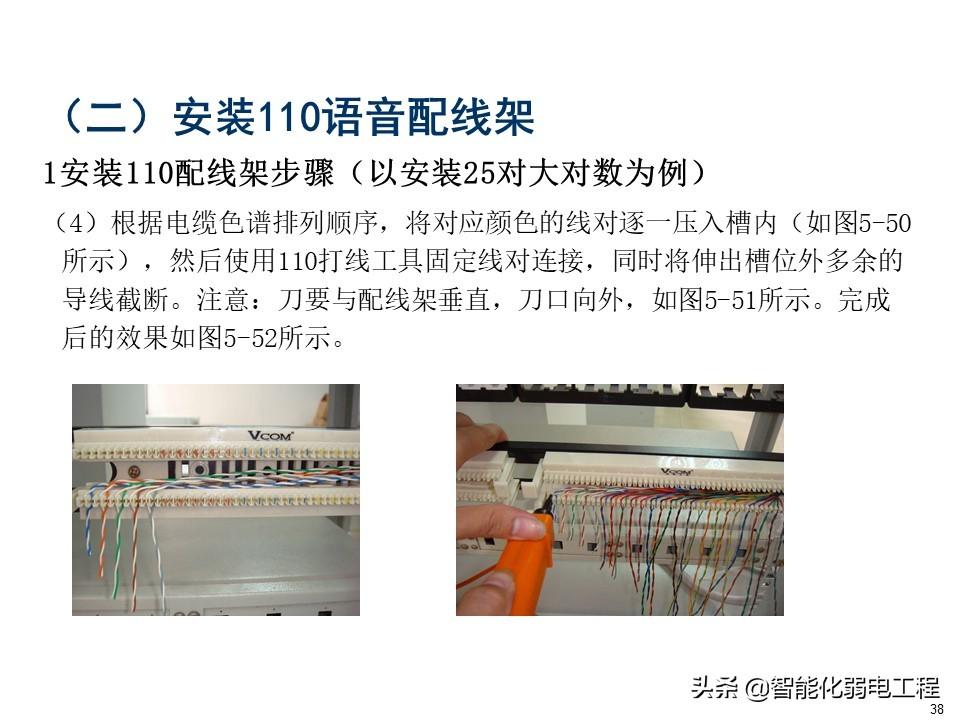

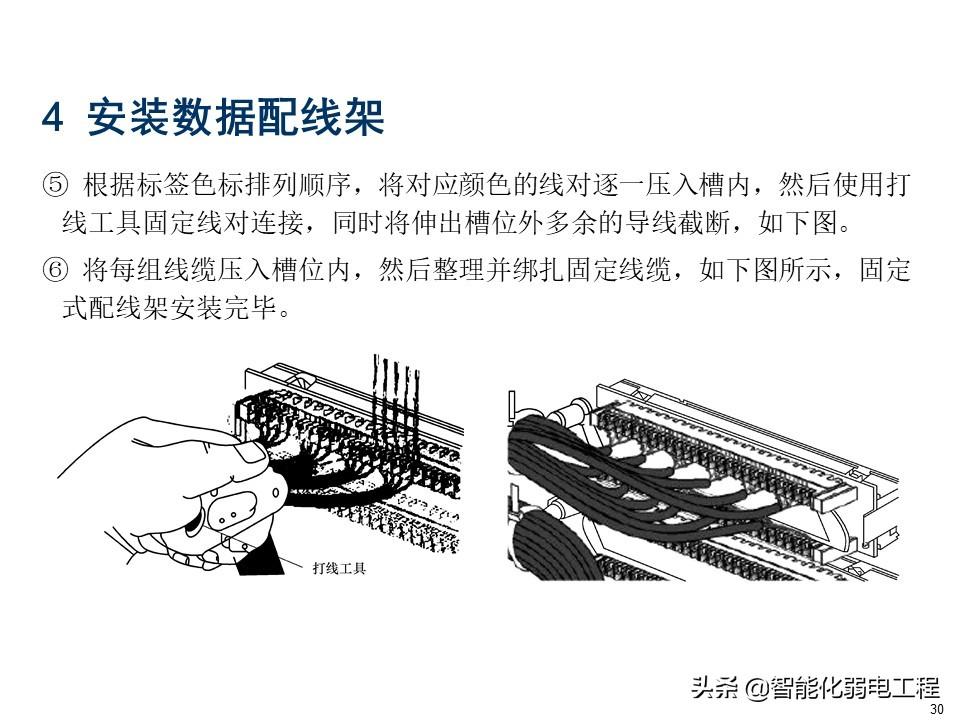

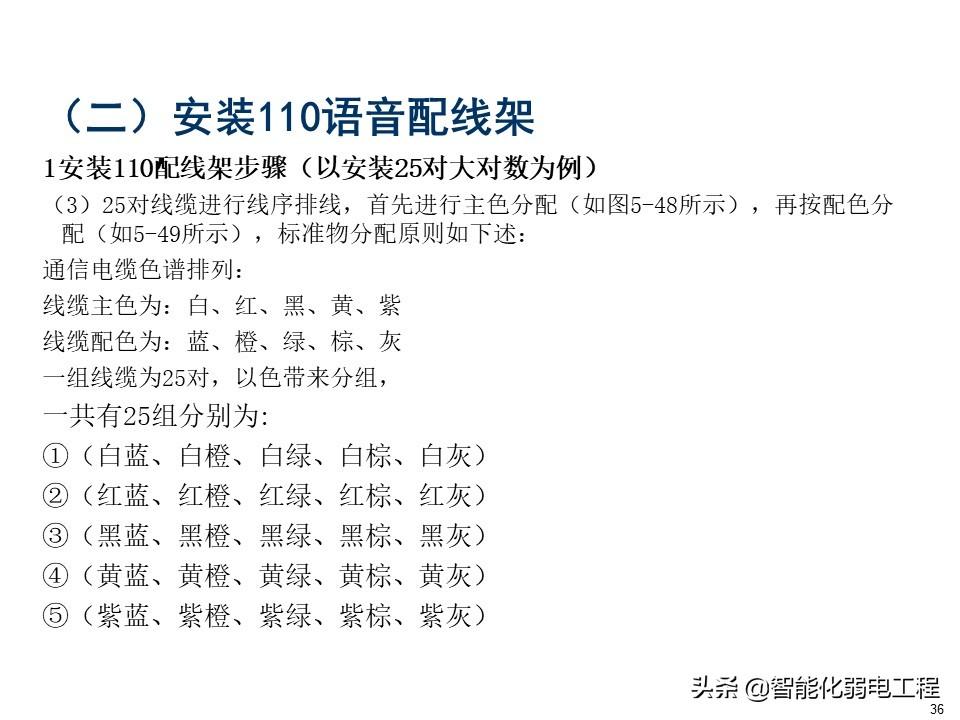

一套综合布线配线架施工教程，施工必备资料
