新手电工看不懂照明施工图纸怎么办？记住这些符号看图没压力！

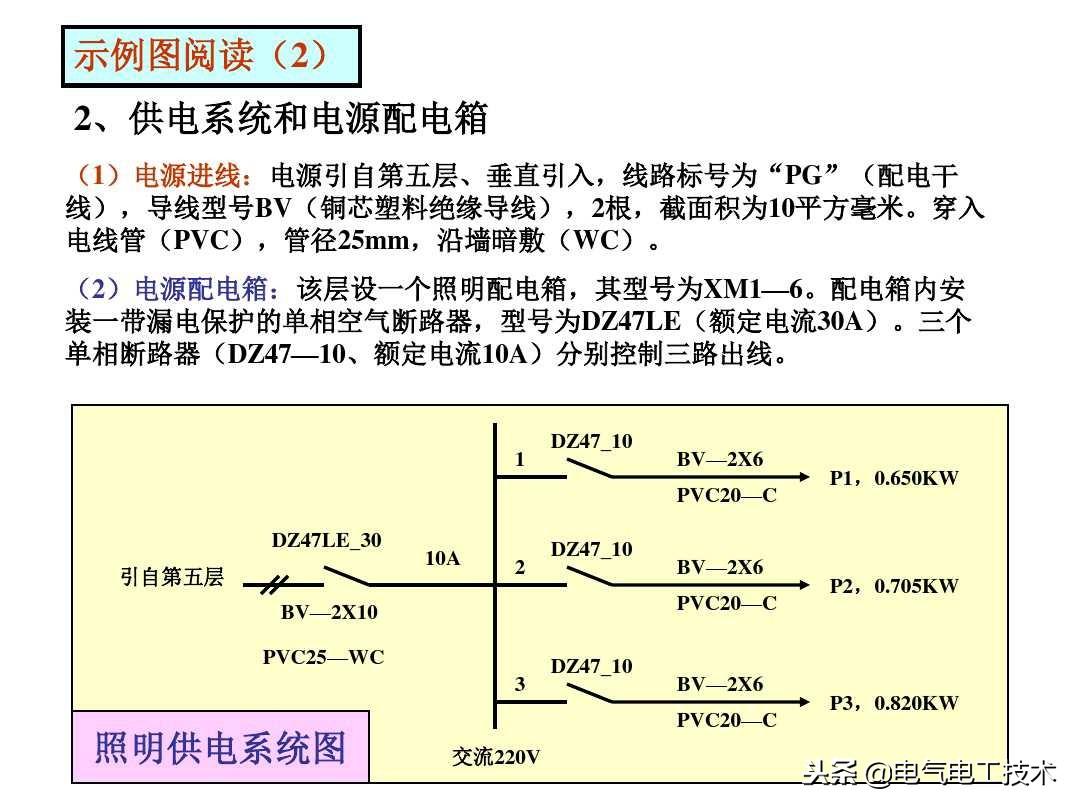

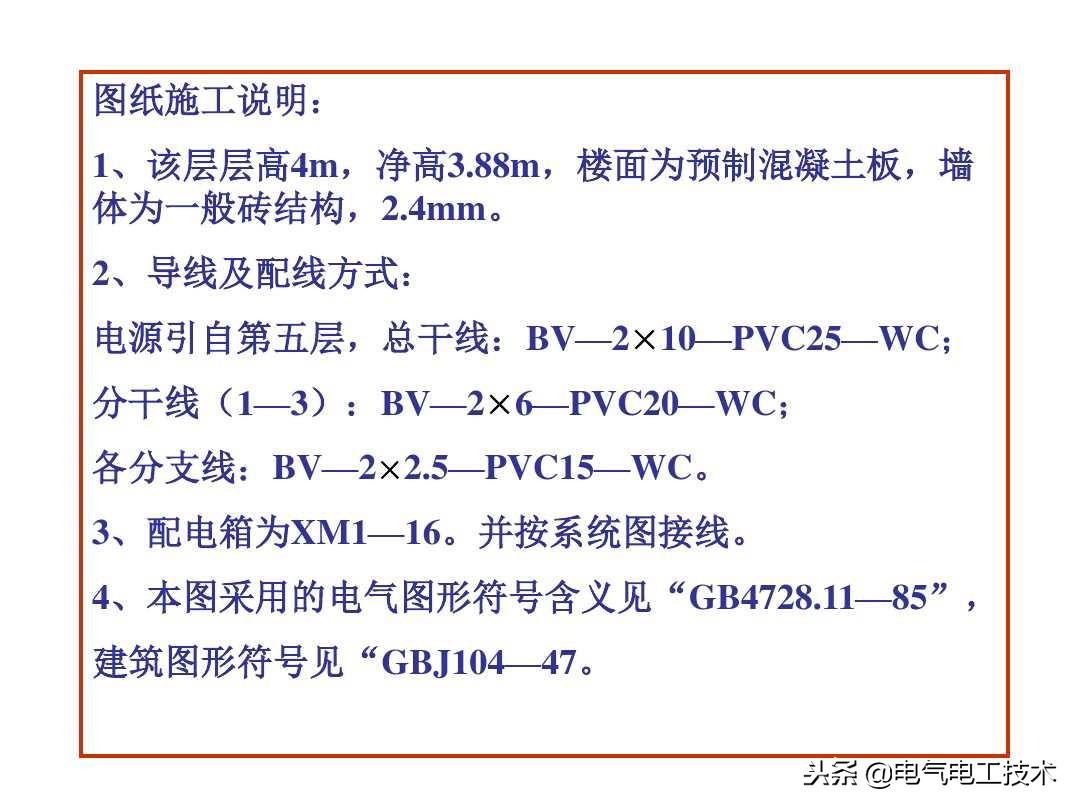

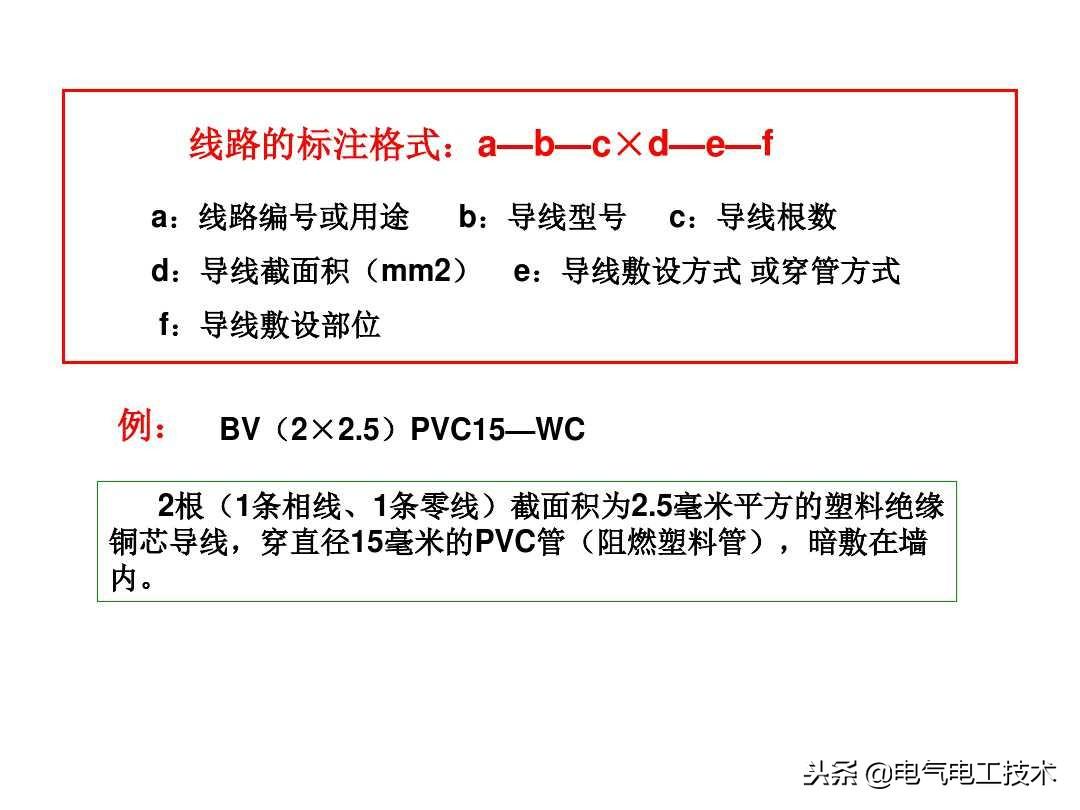

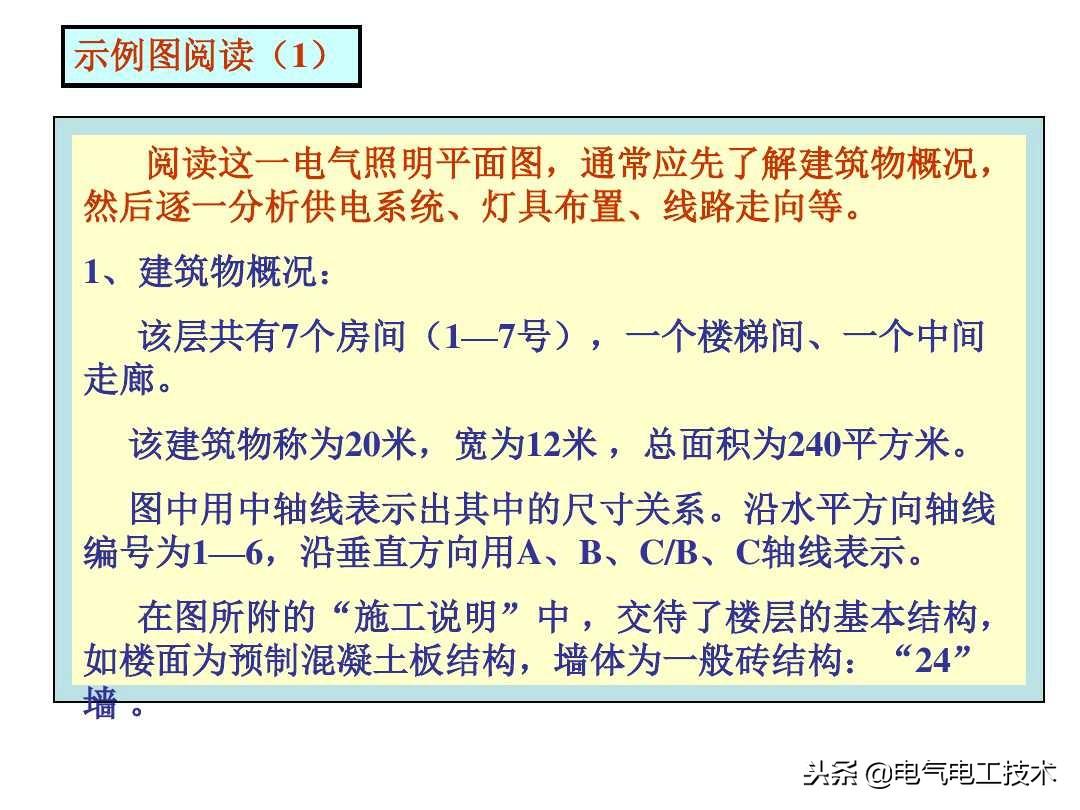

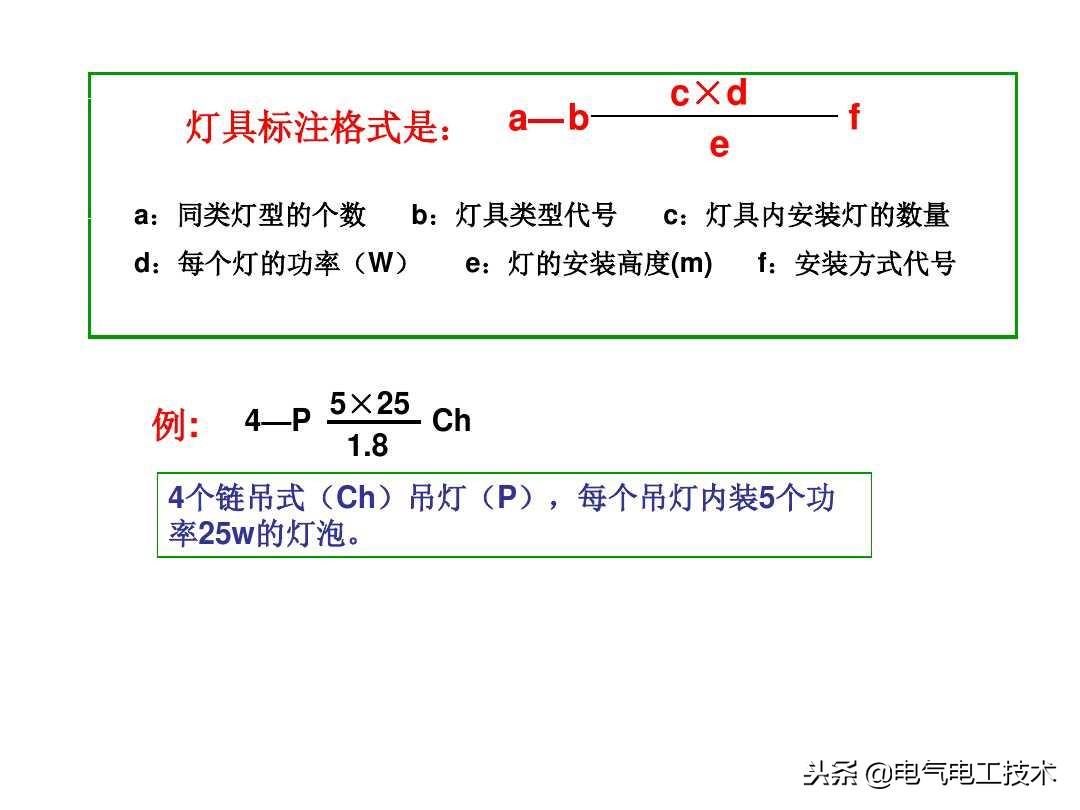

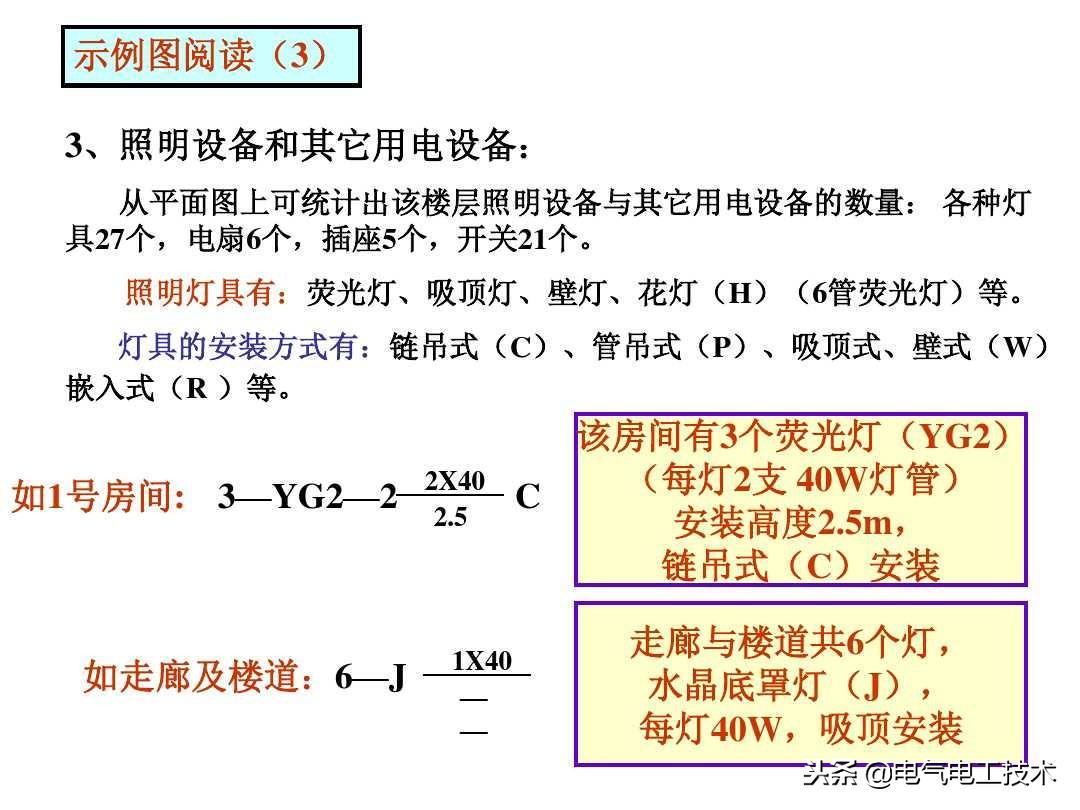

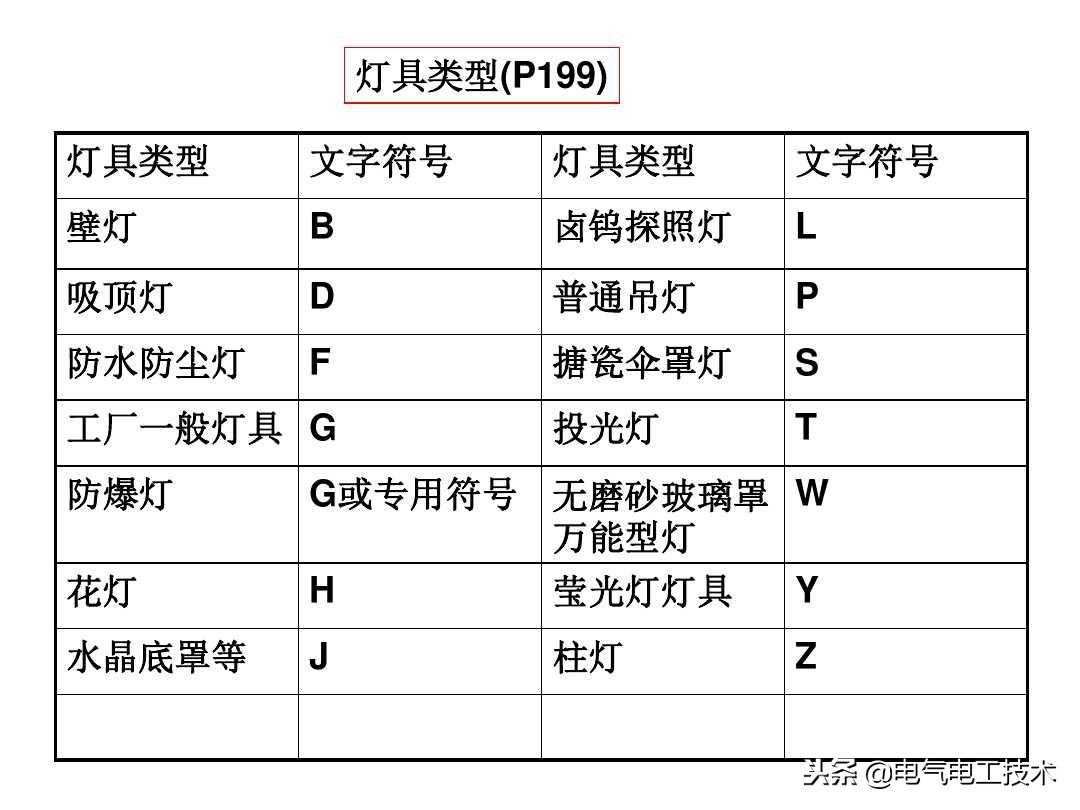

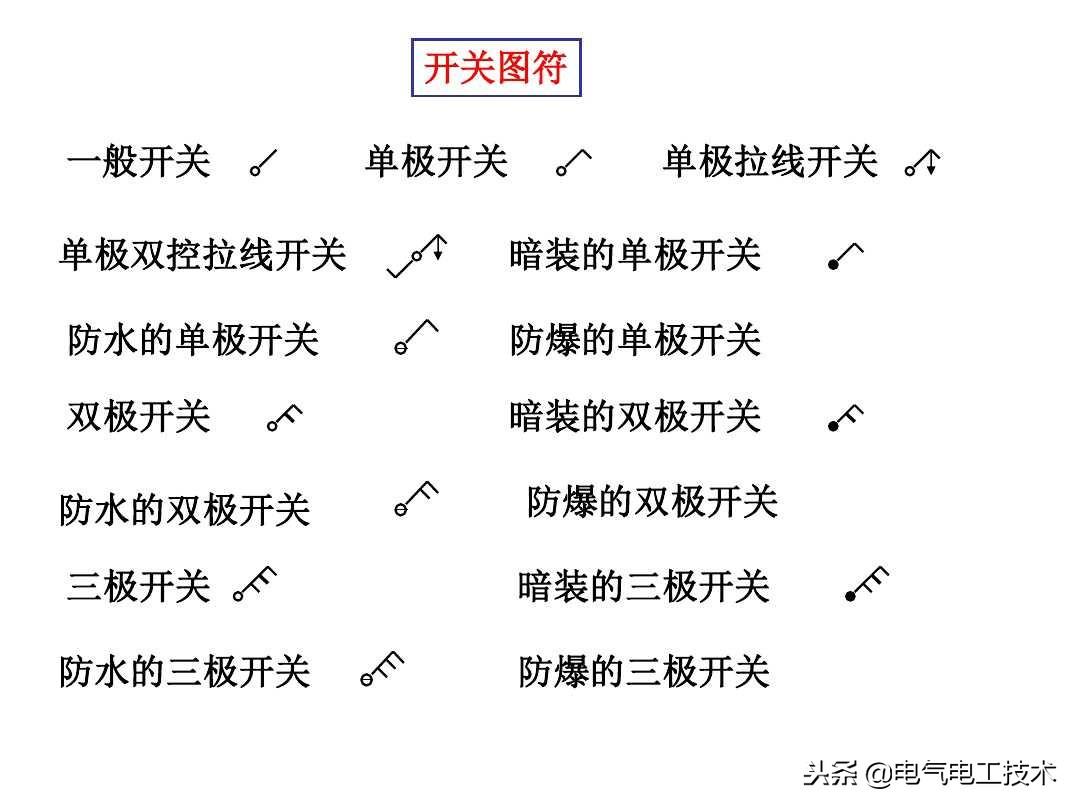

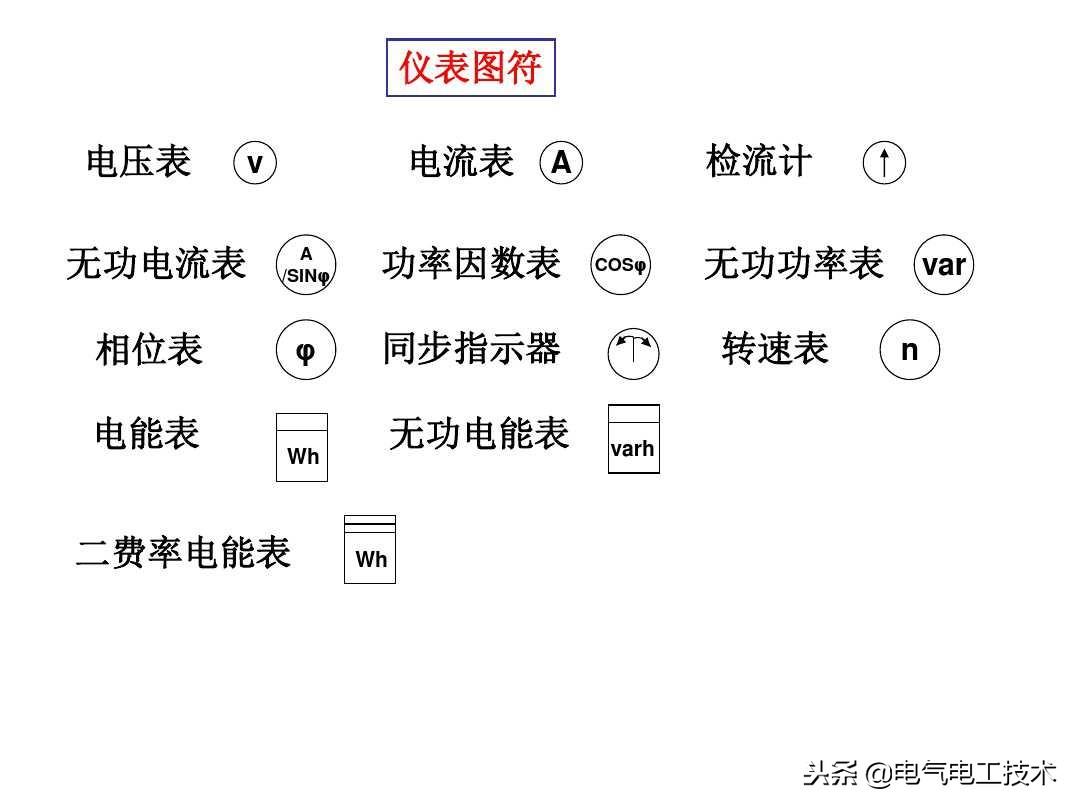

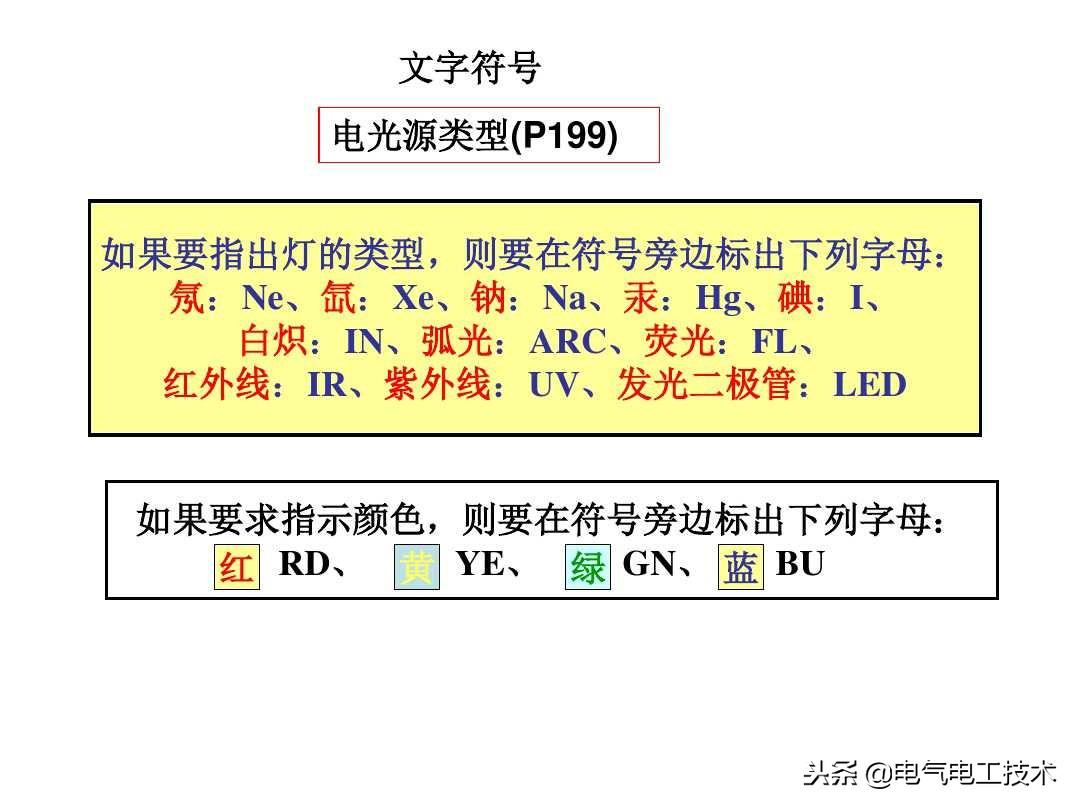

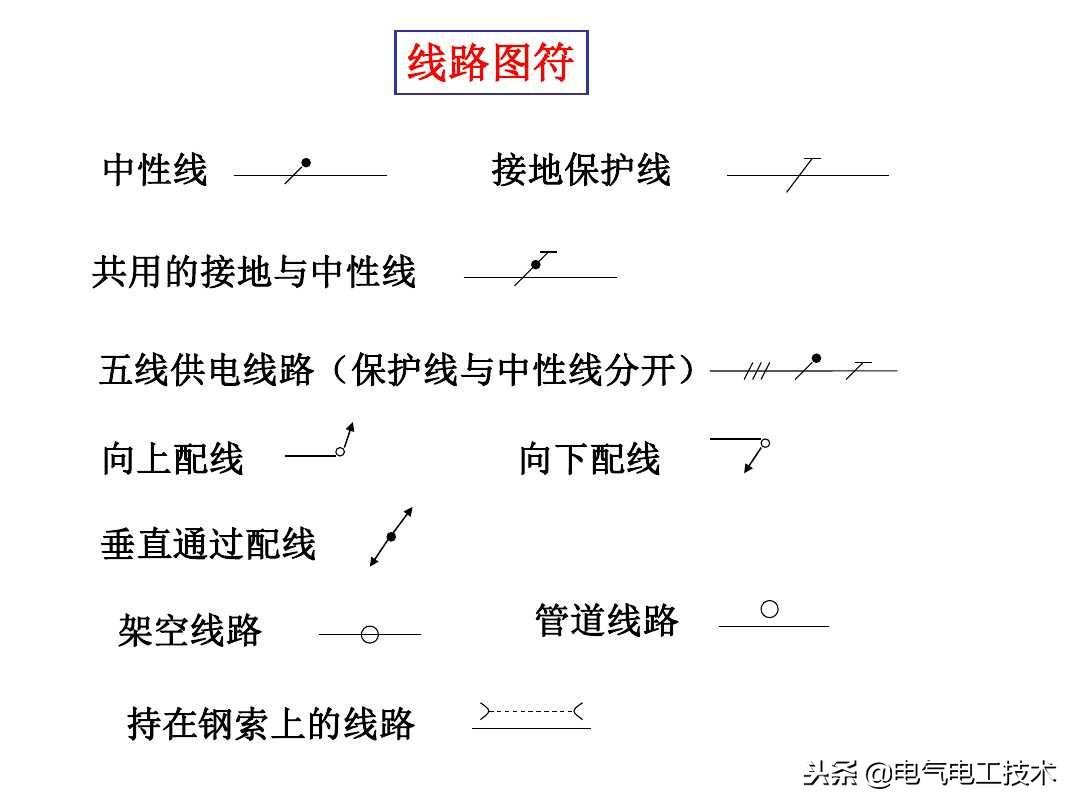

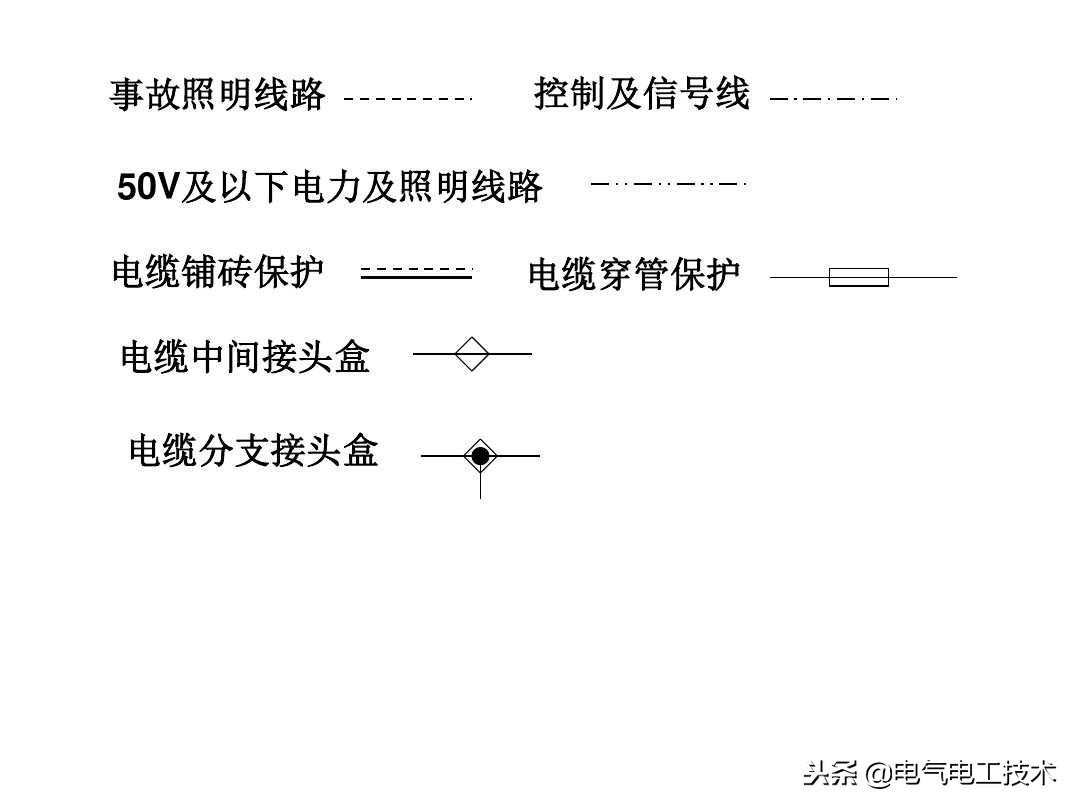

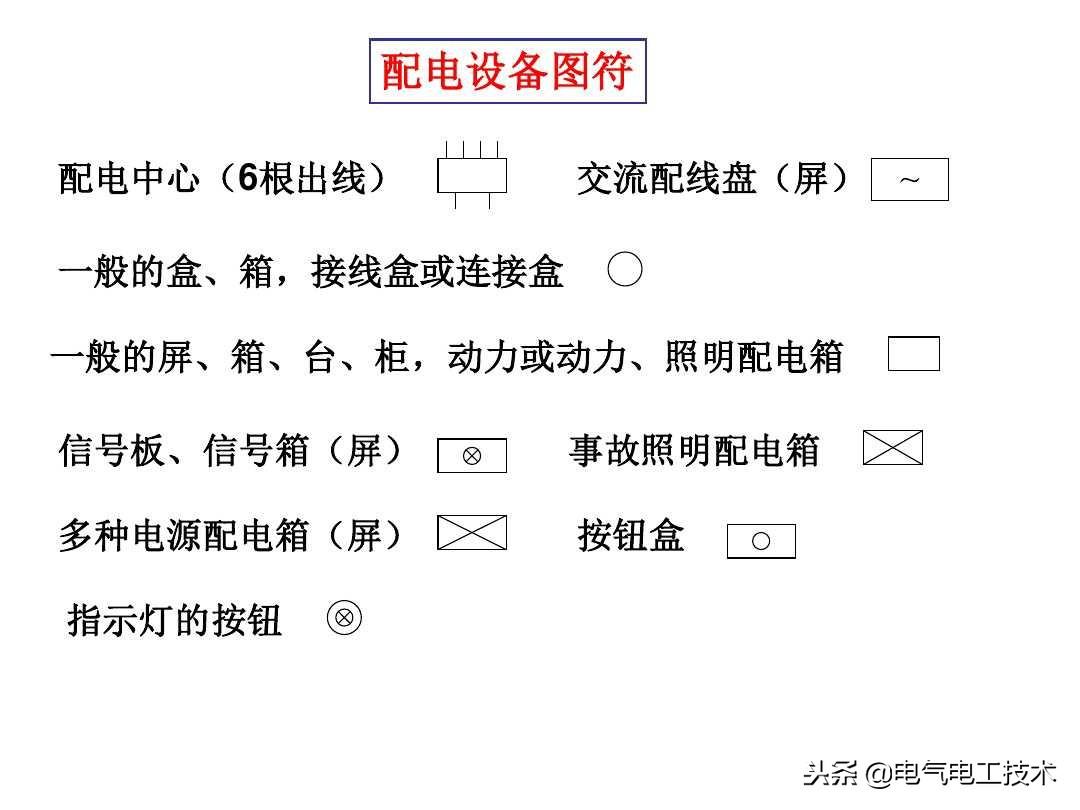

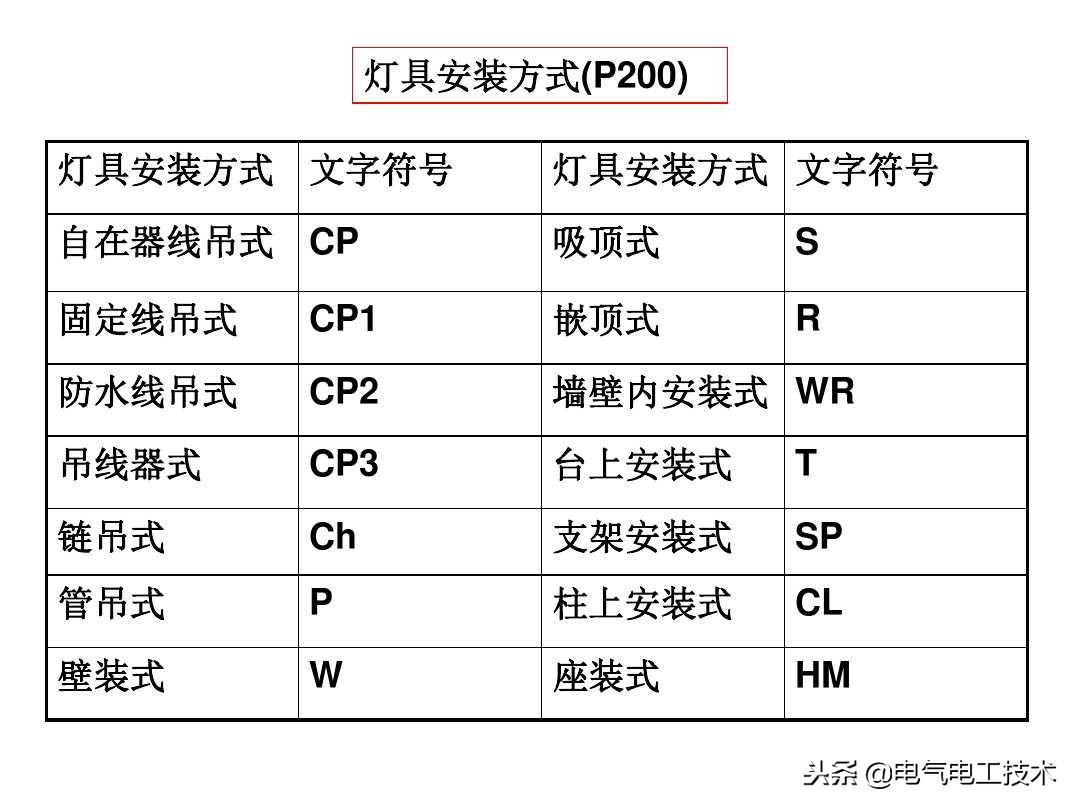

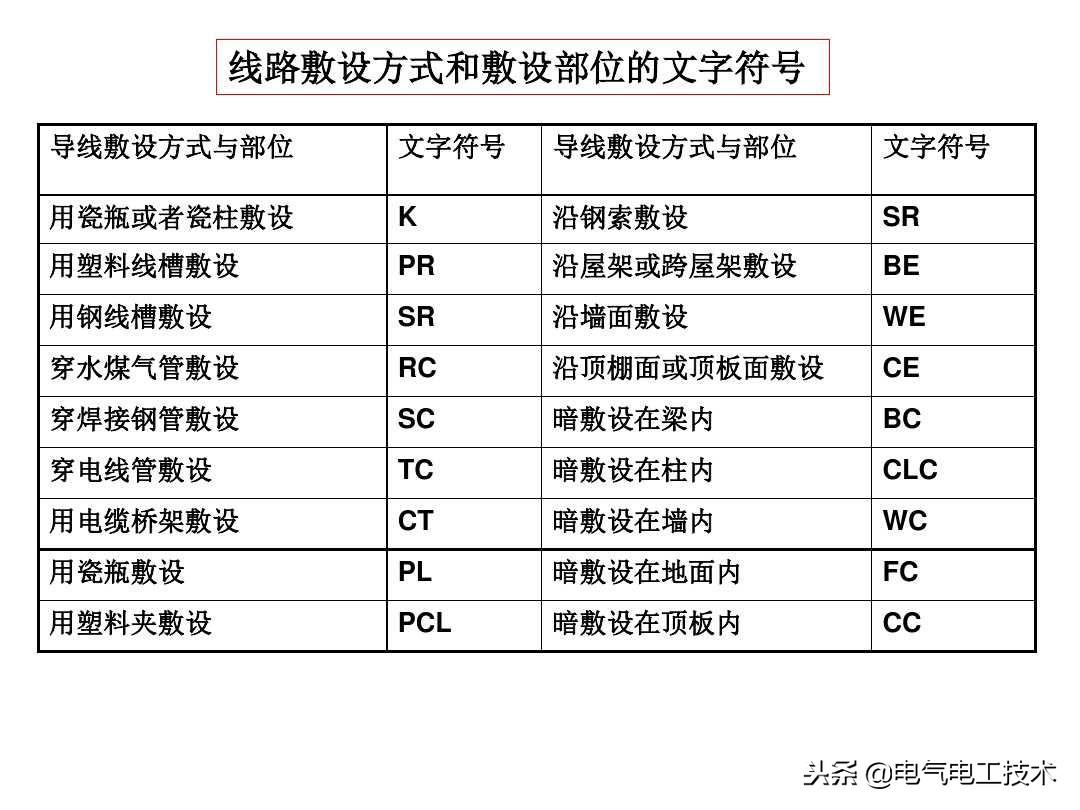

很多刚入门的电工师傅都留言说：看不懂家装电路图，不知道电路图施工图纸上面的符号到底是什么意思？更别提分清楚配电箱，电路的走向了，感觉一看图纸就一脸懵，其实建筑电路图纸并不难看懂，相对而言用电器和设备也不多，关键是电路图上面都不是中文，而是用的电路符号，一般情况下，识别和记住了常用的电路符号，那么看懂电路施工图纸就没有压力了，今天我们就重点来看一下：常用的建筑电路图上的符号都什么意思？很实用的电工技术

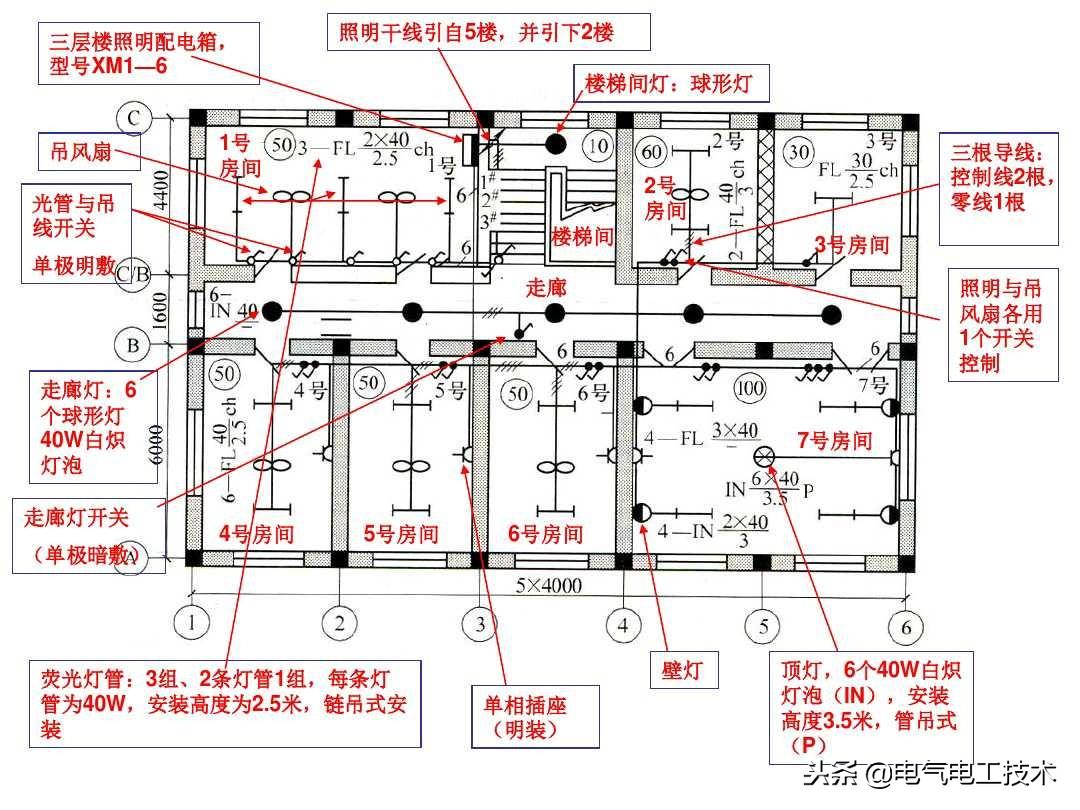

建筑水电安装板面定位图纸怎么看，怎样按图施工？水电工必看

建筑水电安装是个技术活，每项工序都要按照图纸以及规范严格施工。除了工程师是专业的以外，现场实际操作的水电工基本都是边做边学的居多，工程师亲自动手的几乎没有，所以我们水电工要学的有很多。建筑水电安装，识图定位是最基本的基础技能，只有掌握了图纸的基本看法，才能更好的开展施工！

一套房子里，有强电与弱电，线管有的向上弯，有的向下弯。强电有插座、照明，弱电有网络、电视、电话。在水电安装中，我们该怎么一一按照图纸来做呢？

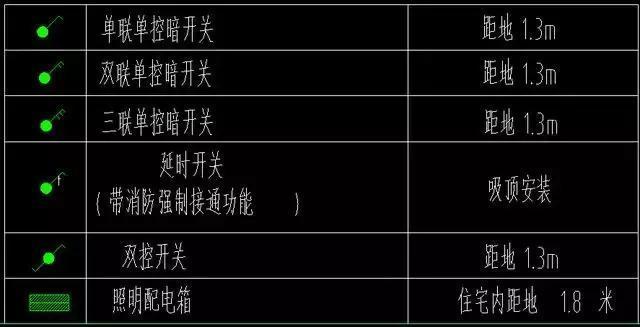

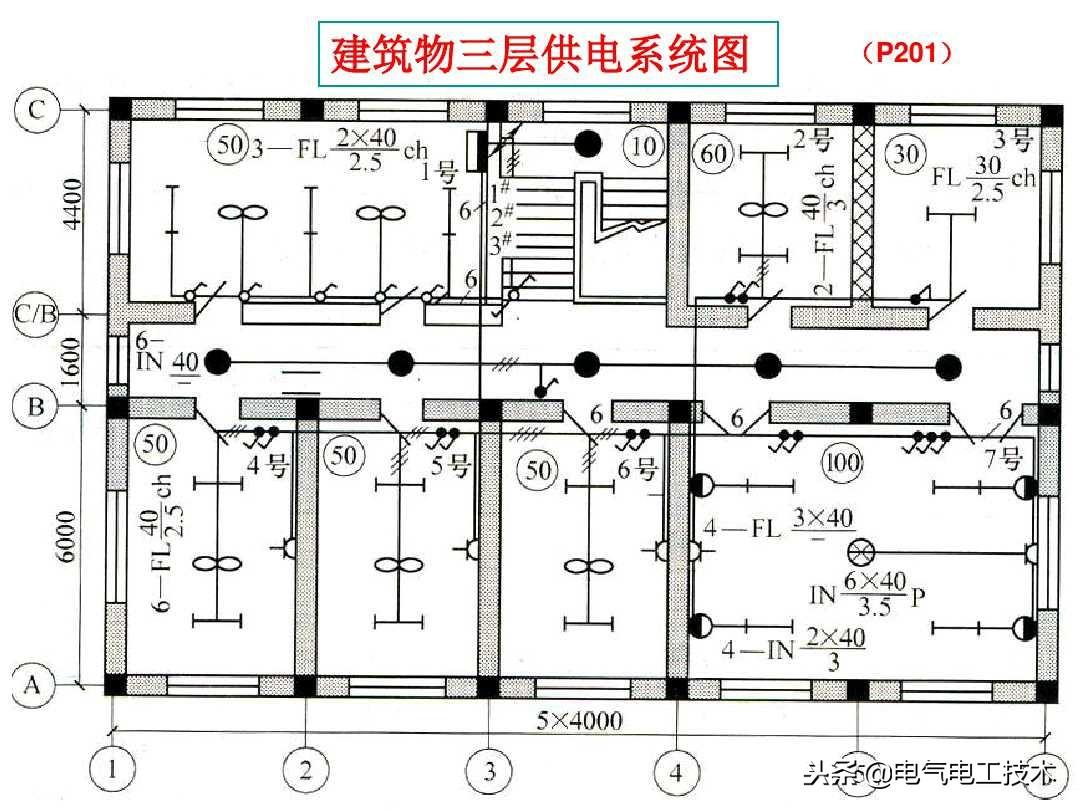

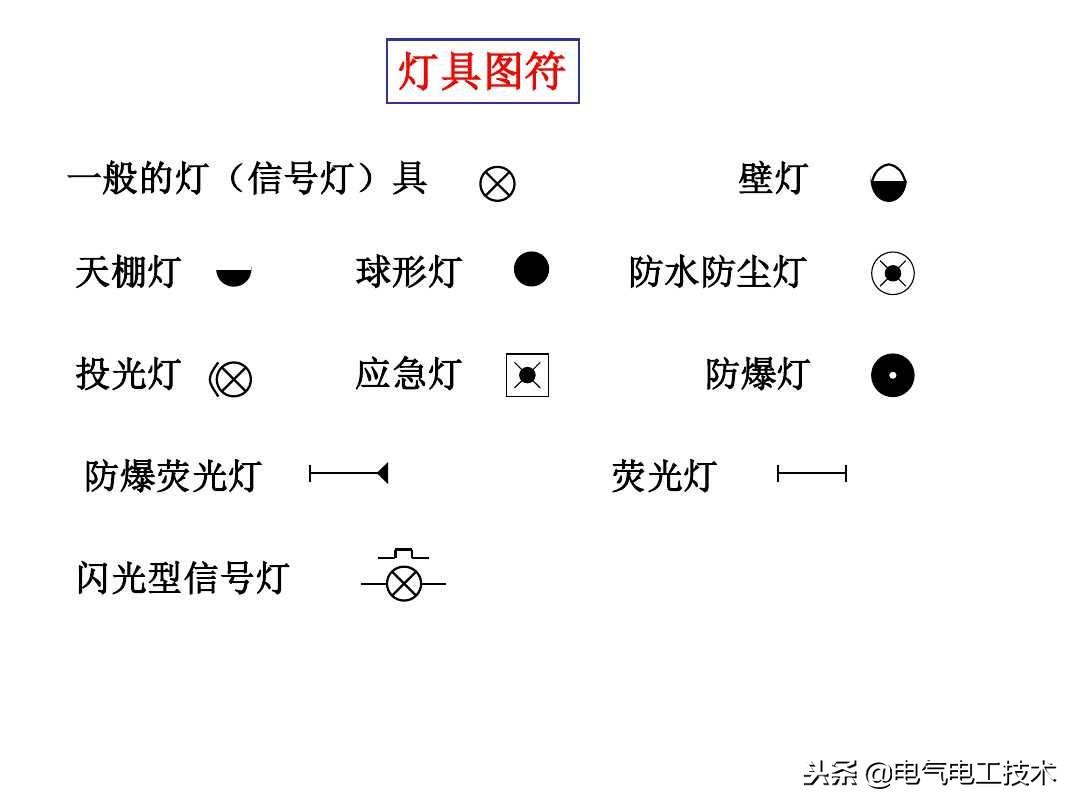

首先来看看照明部分，照明线路在预埋定位时，线盒都是固定在楼板上的，真正使用的却是下一层的住户。开关线管应向下弯，安装到下层住户图纸做指定位置。按照国家标准设计的安装尺寸为：高度1.3米，门边0.15米（门旁开关）。

图纸中，N1、N2、N3、N4、N5、、、是回路序号

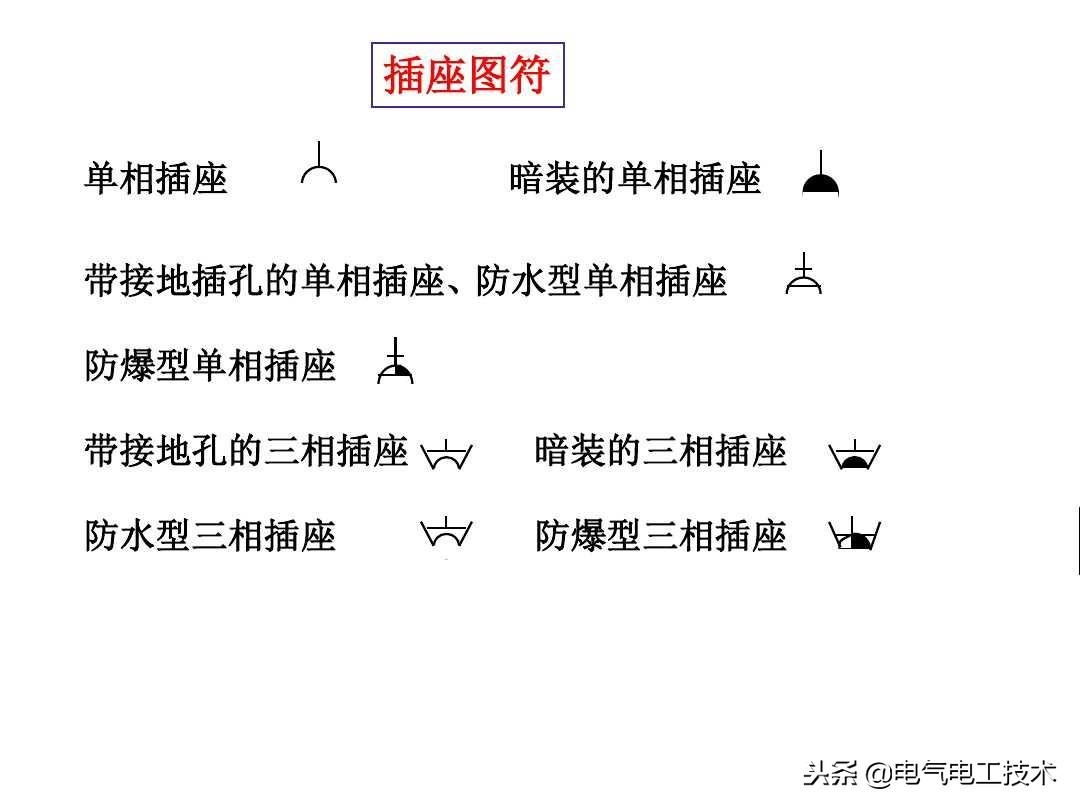

插座平面图内，插座的种类分很多种，有普通插座、卫生间插座、厨房插座、卫生间插座、洗衣机插座、空调插座等各种插座，他们的在图纸上的标准通常是在普通插座的基础上添加一个字母，比如在旁边多标注一个X，用来代表洗衣机插座，标注一个K，用来代表空调插座。因为用途不同，标注的方法也不会相同，高度尺寸也不可能会全部统一。

我们在预埋时，又该怎么做呢？用户电箱的高度通常都在一米五以上，而插座中，除了普通插座和柜式空调插座的高度是0.3米外，其他的插座高度基本都是在1.5米或以上。

在预埋时，插座向上弯，以及向下弯，哪种更有好处呢？现在的楼层高度基本是三米左右。如果是1.5米高的插座，向上弯管，那就需要从地面向上开一条1.5米长的线槽，电箱位置同样需要从地面向上开一条1.5米以上的线槽，两条线槽加起来，就需要开3米以上线槽。而如果向下弯管则不同，向下弯管的位置基本都是在梁内，梁的深度如果是0.5米深，那从梁底香下开槽，就会少开0.5米的线槽，电箱位置从梁底向下开槽，同样也会少开一段线槽。高度越高，向下弯管开槽越有利，同样也会越省材料与人工。

这样一对比，1.5以上的插座，向下弯管，比向下弯管更有优势。向下弯管楼下住户用，向上弯管本层住户用！具体可以参照图一做法，向上弯的，只有普通插座和柜式空调插座，高度是0.3米。

除了照明插座外，自然少不了弱电插座，室内弱电安装主要有：电话插座（TP），电视插座（ TV），电脑插座（TO）以及对讲。对于弱电插座，走的都是一管一线，其目的是为了避免防干扰，图纸中2V以及2F都是双管，分开进入每个插座盒子。图中有多少个弱电插座点，就需要从弱电箱出多少条线管，分开接入。

插座具体离墙的位置是多少，大家可以按照比例来定位，或者拿份CAD的图纸来测量插座的安装间隔距离！
