建筑水电安装板面定位图纸怎么看，怎样按图施工？水电工必看

建筑水电安装是个技术活，每项工序都要按照图纸以及规范严格施工。除了工程师是专业的以外，现场实际操作的水电工基本都是边做边学的居多，工程师亲自动手的几乎没有，所以我们水电工要学的有很多。建筑水电安装，识图定位是最基本的基础技能，只有掌握了图纸的基本看法，才能更好的开展施工！

一套房子里，有强电与弱电，线管有的向上弯，有的向下弯。强电有插座、照明，弱电有网络、电视、电话。在水电安装中，我们该怎么一一按照图纸来做呢？

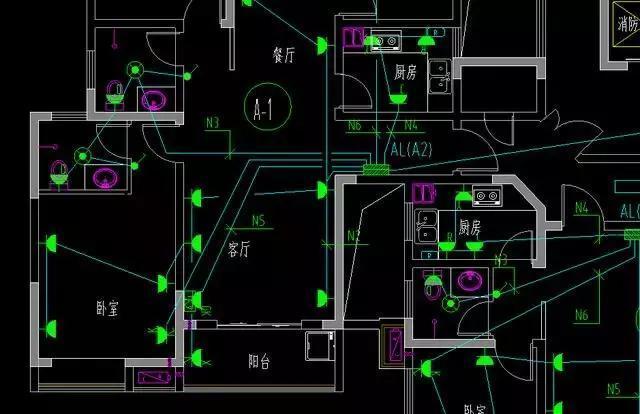

首先来看看照明部分，照明线路在预埋定位时，线盒都是固定在楼板上的，真正使用的却是下一层的住户。开关线管应向下弯，安装到下层住户图纸做指定位置。按照国家标准设计的安装尺寸为：高度1.3米，门边0.15米（门旁开关）。

图纸中，N1、N2、N3、N4、N5、、、是回路序号

插座平面图内，插座的种类分很多种，有普通插座、卫生间插座、厨房插座、卫生间插座、洗衣机插座、空调插座等各种插座，他们的在图纸上的标准通常是在普通插座的基础上添加一个字母，比如在旁边多标注一个X，用来代表洗衣机插座，标注一个K，用来代表空调插座。因为用途不同，标注的方法也不会相同，高度尺寸也不可能会全部统一。

我们在预埋时，又该怎么做呢？用户电箱的高度通常都在一米五以上，而插座中，除了普通插座和柜式空调插座的高度是0.3米外，其他的插座高度基本都是在1.5米或以上。

在预埋时，插座向上弯，以及向下弯，哪种更有好处呢？现在的楼层高度基本是三米左右。如果是1.5米高的插座，向上弯管，那就需要从地面向上开一条1.5米长的线槽，电箱位置同样需要从地面向上开一条1.5米以上的线槽，两条线槽加起来，就需要开3米以上线槽。而如果向下弯管则不同，向下弯管的位置基本都是在梁内，梁的深度如果是0.5米深，那从梁底香下开槽，就会少开0.5米的线槽，电箱位置从梁底向下开槽，同样也会少开一段线槽。高度越高，向下弯管开槽越有利，同样也会越省材料与人工。

这样一对比，1.5以上的插座，向下弯管，比向下弯管更有优势。向下弯管楼下住户用，向上弯管本层住户用！具体可以参照图一做法，向上弯的，只有普通插座和柜式空调插座，高度是0.3米。

除了照明插座外，自然少不了弱电插座，室内弱电安装主要有：电话插座（TP），电视插座（ TV），电脑插座（TO）以及对讲。对于弱电插座，走的都是一管一线，其目的是为了避免防干扰，图纸中2V以及2F都是双管，分开进入每个插座盒子。图中有多少个弱电插座点，就需要从弱电箱出多少条线管，分开接入。

插座具体离墙的位置是多少，大家可以按照比例来定位，或者拿份CAD的图纸来测量插座的安装间隔距离！

看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。

如何看懂建筑电工系统图？

建筑电工图纸是电工技术中各种电磁关系、电信号关系、电器设备布置安装的图的统称。主要有5种。①电路图、②磁路图、③电气系统图、④电气施工图、⑤电工技术中的框图和信号流图。

看建筑电工图纸常用口诀：

接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。

主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。

能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。

材料表，施工书，总要求，目录号，图样说明看详细，识图重点便明了。

看原理，分主副，交直流，细分清，先看电源各回路，保护测量控制清。

安装图，照主副，经线路，到负载，不忘电源一段段，元件连接按序看。

展开图，识读时，据原理，在回路，电器元件功能键，分别画在线路间。

平面图，剖面图，看土建，看管道，电气设备有位置，细看尺寸和投影。

连接线，传信息，示逻辑，连功能，多线表示虽麻烦，直观详细易辨明，单线法，也简单，示三相，要对称，单画互感继电器，多线文字详记明，明暗敷，粗细线，加文字，画斜线，标注导线各型号，宽厚截面标中间，十字形，连T形，导线交，连不连，就看中心小圆点，明明白白好分辨，绝缘线，要标记，从属端，独立线，组合标记功能键，相位保护极性间。

元器件，图形号，简外形，要素号，集中表示简单图，分开表示展开图，工作态，画正常，接触点，方向致，左开右闭是规定，下开上闭要记牢！

整定值，数据号，在附件，标记好，注释标志要清晰，端子图形小句号。

查看建筑电工图纸基本方法：

1、结合电工、电子技术基础知识看图；

2、结合电器元件的结构和工作原理侃图；

3、结合典型电路识图，典型电路就是常见的基本电路；

4、结合有关图纸说明看图；

5、结合电气图的制图要求看图；
