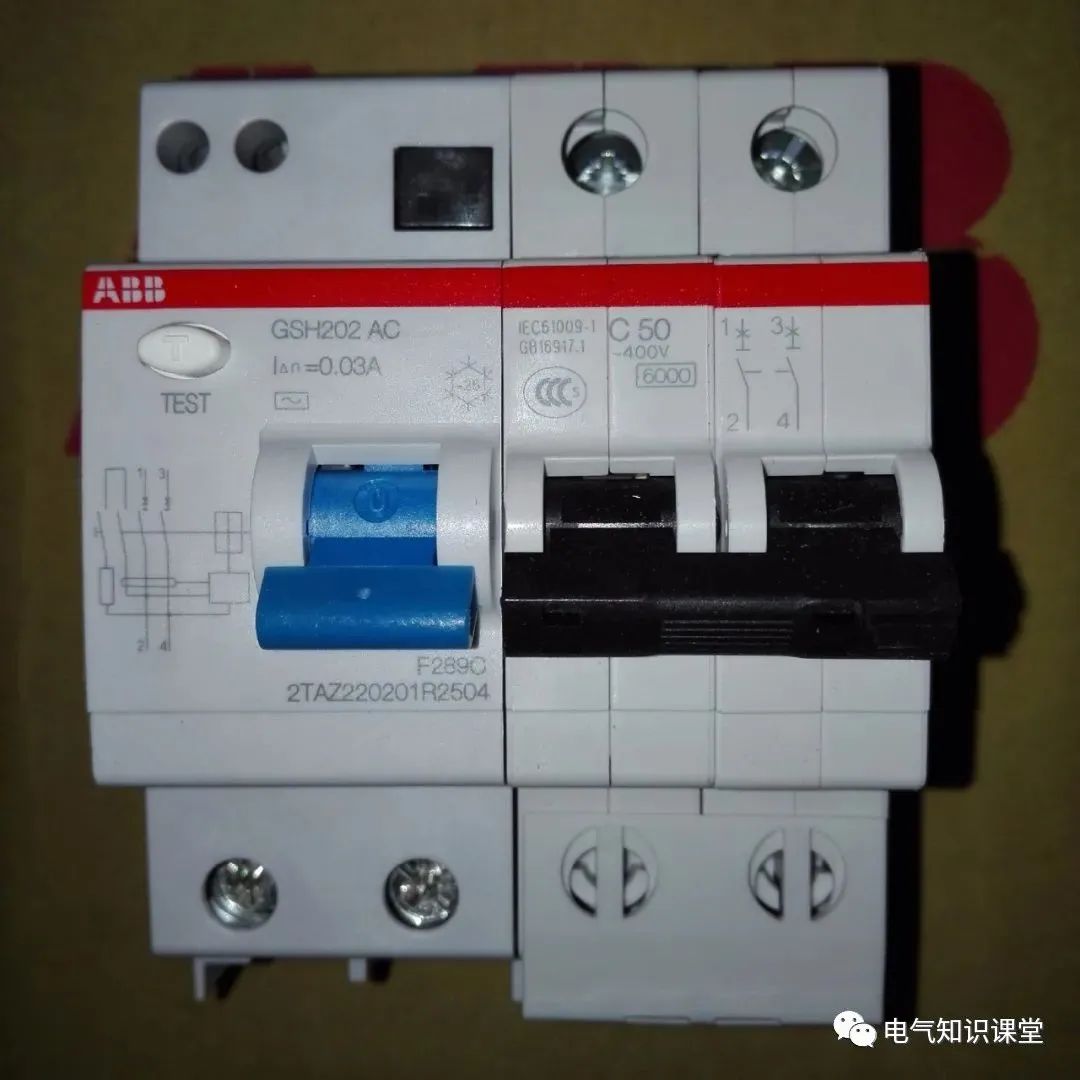

RCD（Rsidual Curent Device），俗称漏电保护器。

利用传感器来检测火线与零线电流矢量和，以剩余电流装置工作原理来切断线路，达到绝缘故障保护，是防止人直接触电和间接触电及电弧火灾的有效措施，因此得到广泛应用。 其原理就是火线与零线一起进入磁芯成为绕组，即一次绕组，信号输出侧为二次绕组。一次绕组侧接的是交流220V，二次绕组侧接漏电保护器的电磁动作线圈或继电器。正常情况下进出电流互感器的电流矢量和是零。一旦发生漏电，进出电流不平衡，电流矢量和不为零，互感器就有磁通产生，在二次绕组侧就有感应电动势产生，二次侧输出信号经过放大驱动电磁动作线圈触发脱扣器系统动作，从而切断供电电路电源。漏电，比如线破皮了就有电流流入大地，从零线流出的电流变小，那么进出电流不平衡，因此火线与零线电流矢量和不为零。

RCD类型有A型、B型、AC型，分类的依据是检测故障电流的特性不同。

A型的漏电保护器可检测剩余正弦交流电流及脉动直流电流。B型漏电保护器可检测剩余正弦交流电流和直流。AC型漏电保护器可检测正弦交流电流。至于选用，像家里用漏电保护器用AC型漏电保护器即可，只要检测剩余正弦交流电流就行了。像计算机机房、通讯系统等会有UPS电源设备使用，能使供电系统存有大量的脉动直流分量，此时再用AC型漏电保护器是检测不到剩余脉动直流电流的，那就只有用A型漏电保护器来解决。漏电保护器不仅有三类，根据内部结构还分电磁式和电子式漏电保护器。前者通过电磁线圈得电来触发保护装置脱扣，后者通过继电器来触发保护装置脱扣。电磁式漏电保护器她电磁兼容性好，但对外部电压波动不灵敏，后者恰好相反。

一般情况下对可靠动作及不误动作要求较高，所以用电磁式漏电保护器，对于我们自己家里用的，由于家电基本上用交流电源，而且不会对供电系统产生什么脉动直流分量，因此用电磁式AC型漏电保护器即可。

剩余电流动作保护器（RCD）的分类、用途、应用场合以及接线方式

剩余电流动作保护器是什么电器设备？估计很多电气人一时半会都说不清楚的。剩余电流保护装置其实就是漏电保护器，发生电击时，电流不平衡，总电流不为零，线圈产生磁场拉动触点动作，分开电源。剩余指的就是电流不平衡，总电源不为零，即剩余电流。今天小编就给大家分享关于剩余电流动作保护器（RCD）的相关知识，从剩余电流动作保护器的分类、用途、应用场合以及接线方式全面介绍！

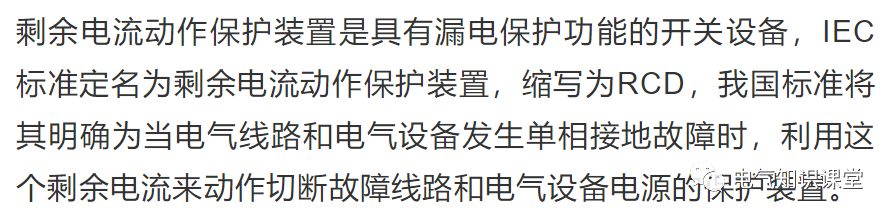

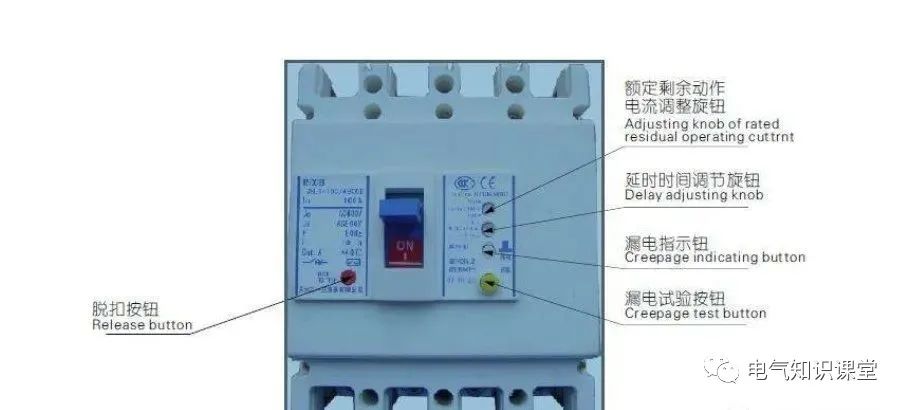

（1）RCD的定义

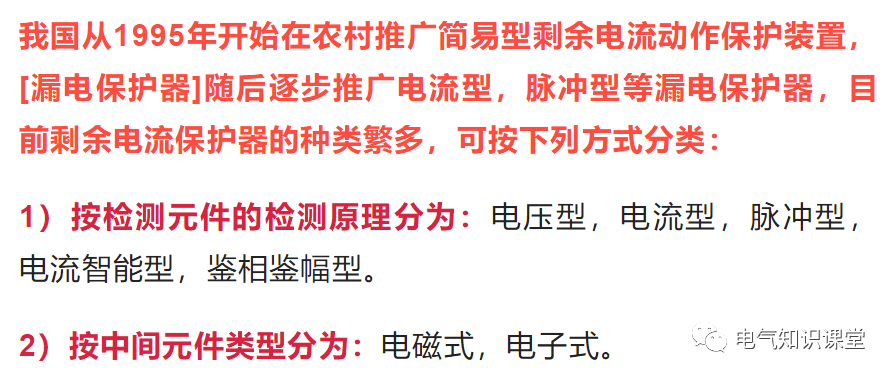

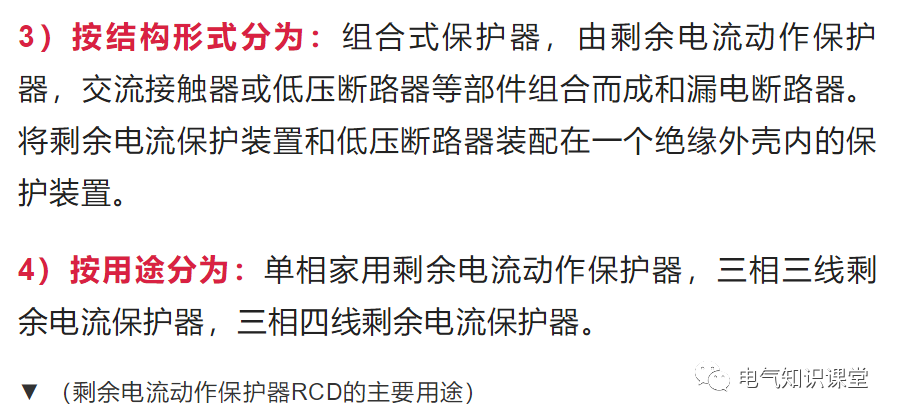

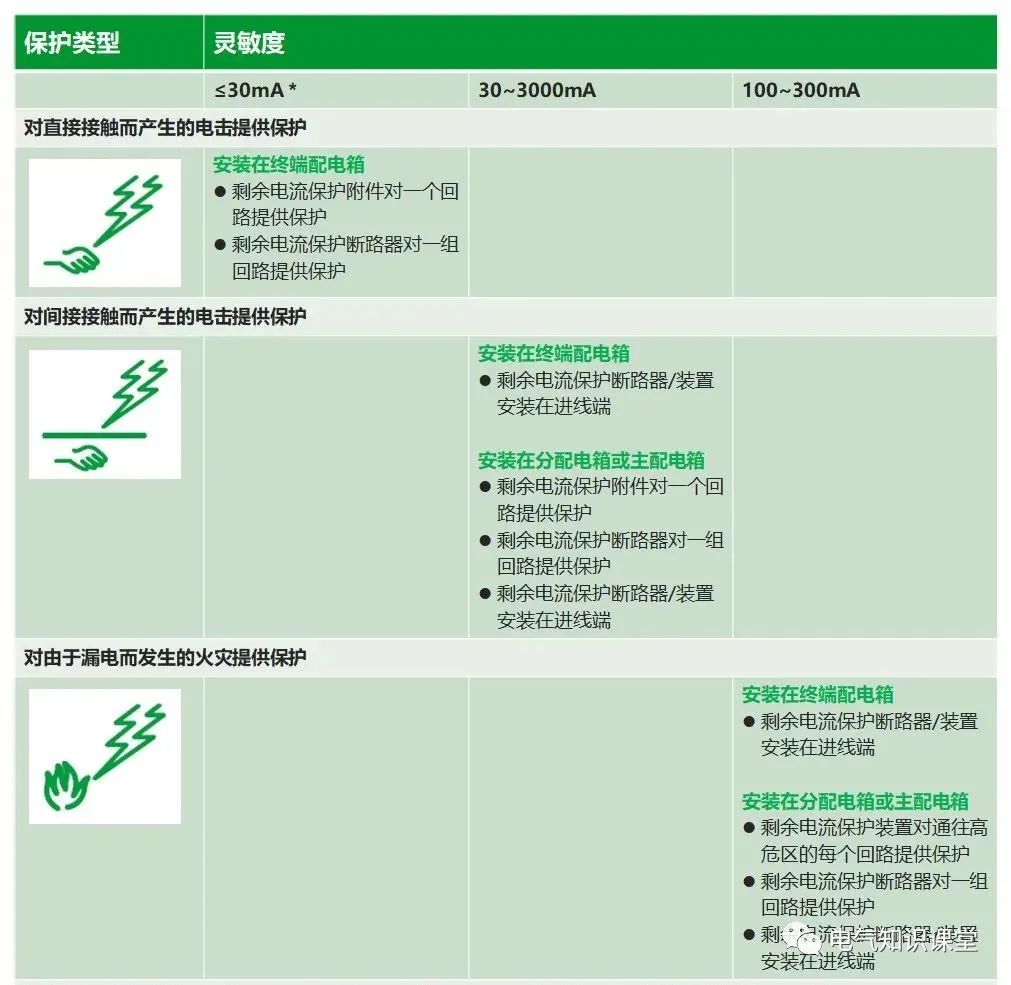

（2）RCD的分类及用途

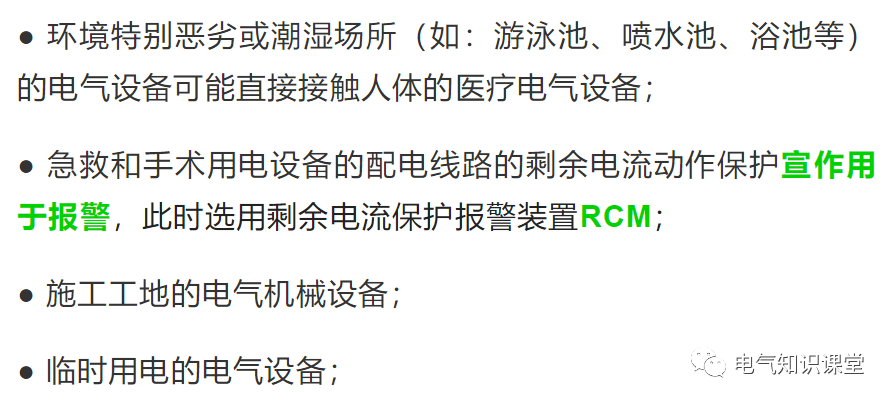

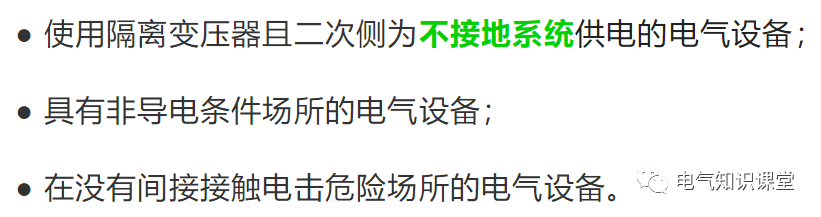

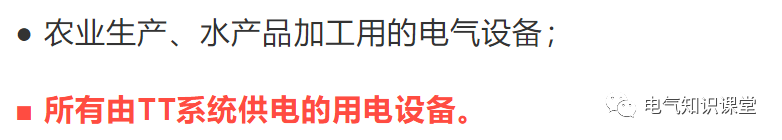

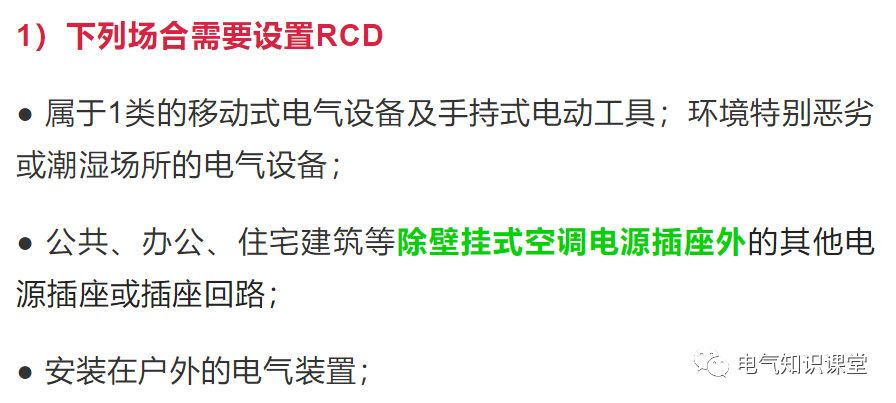

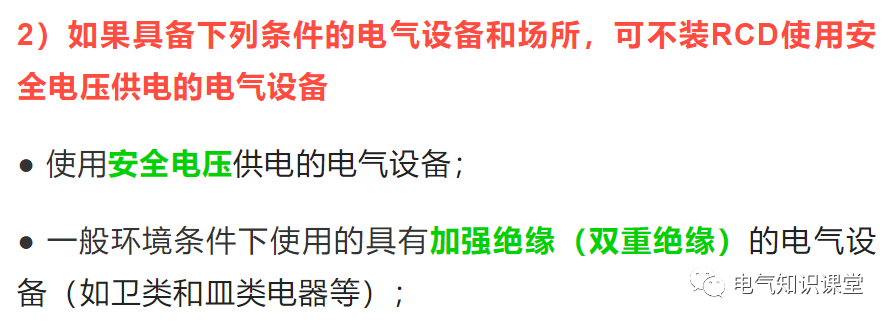

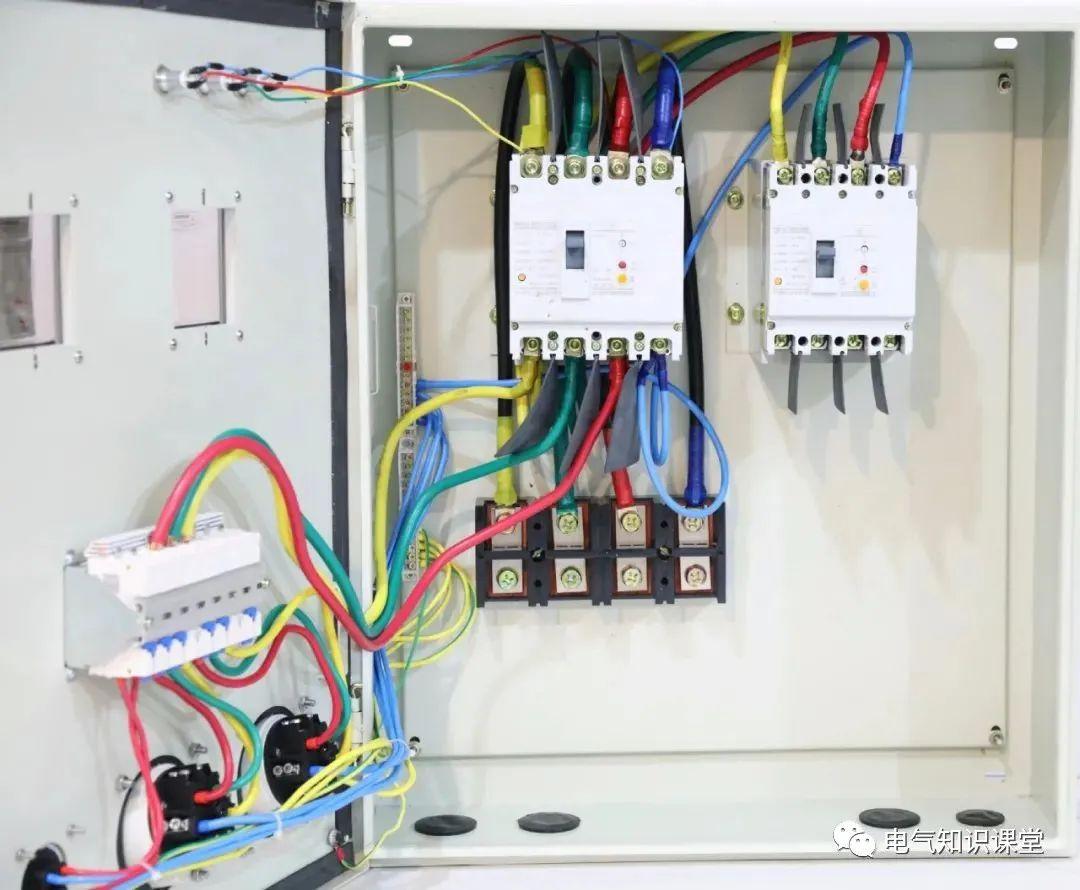

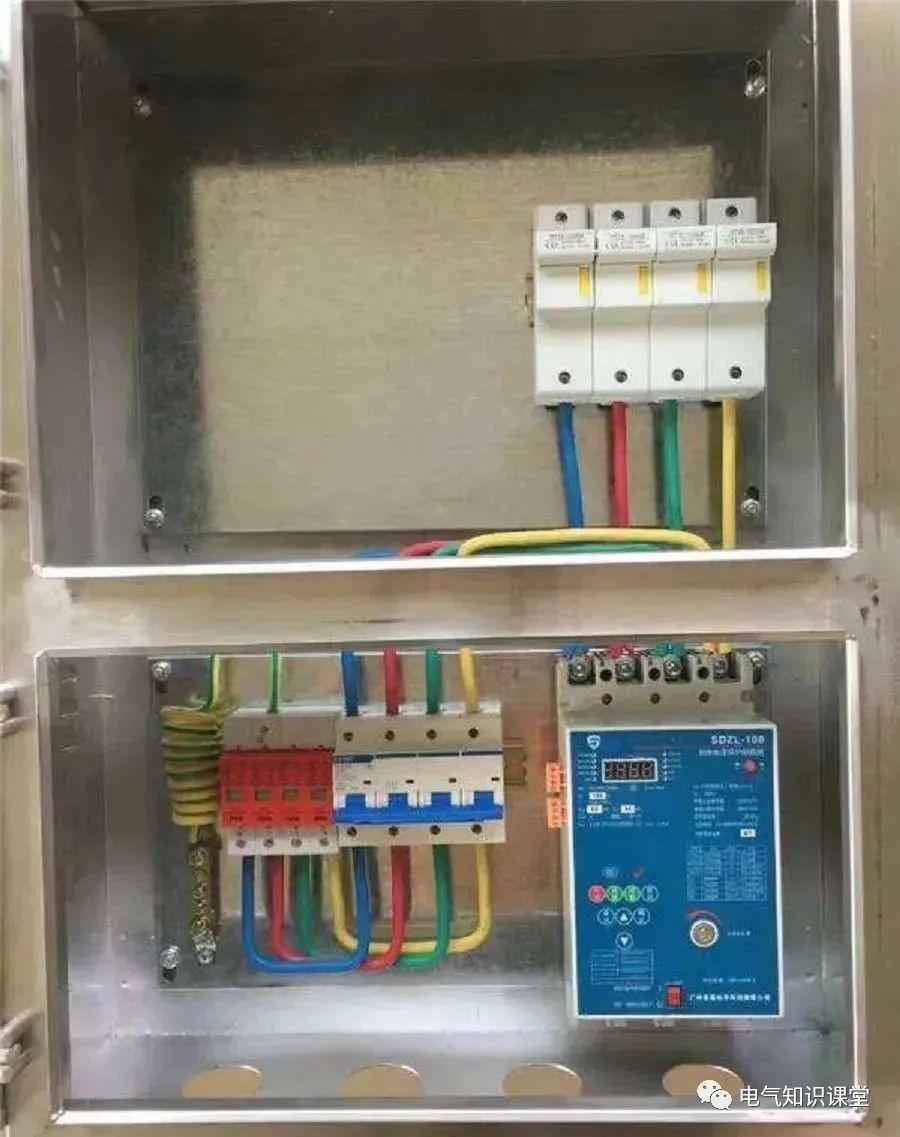

（3）RCD的应用场合：

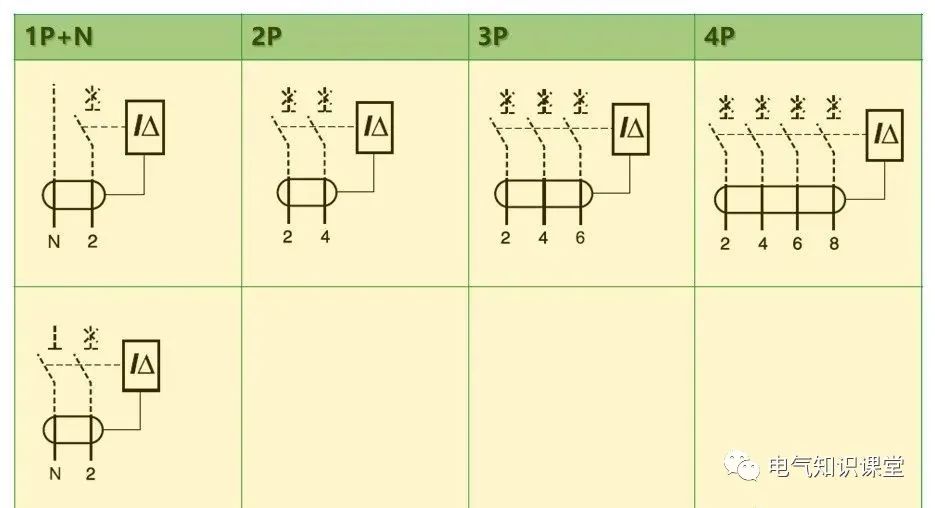

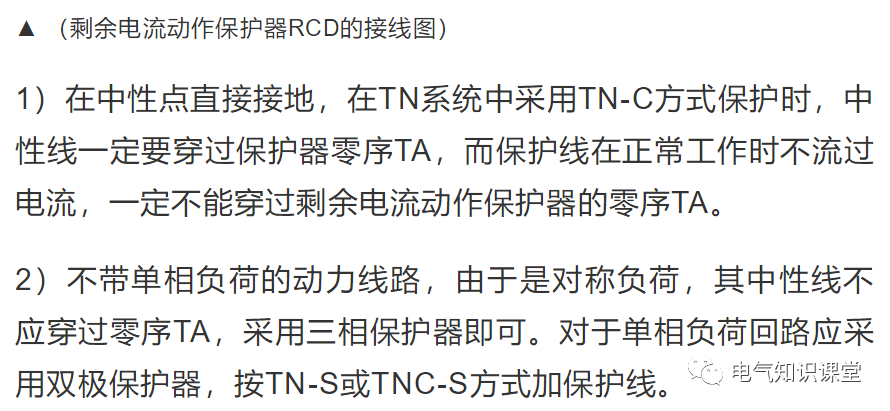

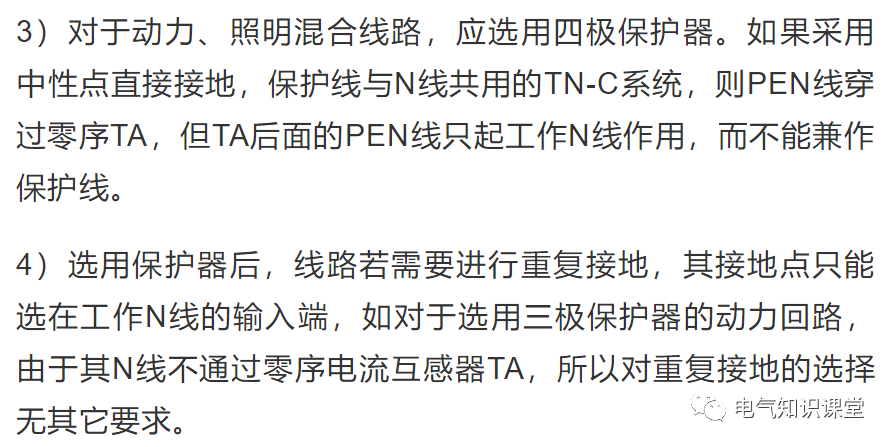

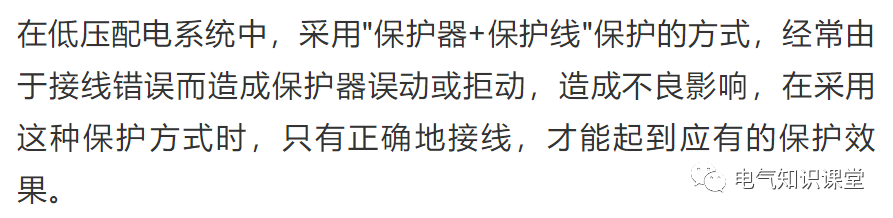

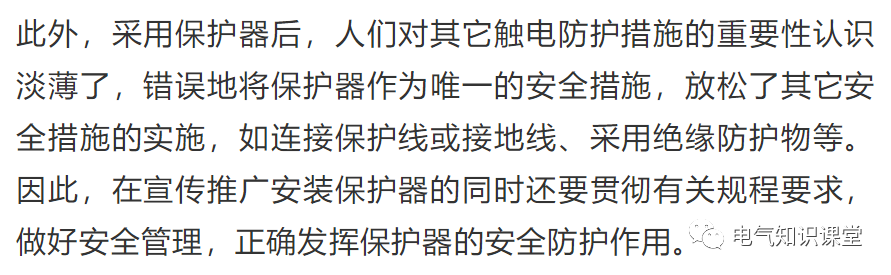

（4）RCD接线方式
