硬核科普火力发电厂是怎样发电的？

【能源人都在看，点击右上角加'关注'】

点击上方蓝字，关注我们

看不见摸不着的电究竟从何而来？

火电厂是如何发电的呢？

快快点击视频

看硬核科普

火力发电厂是怎样发电的？

火电小科普

电从何处来？

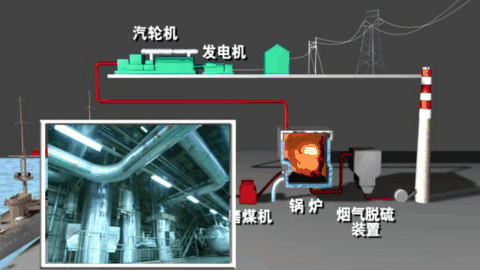

说起火力发电的原理，其实很简单，就是煤中的化学能逐步转化为电能的过程。

通过燃烧煤加热水，产生的高温高压水蒸汽。水蒸汽推动汽轮-发电机组高速转动，通过切割磁感线就产生了电能。

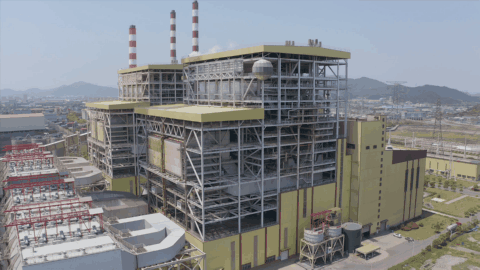

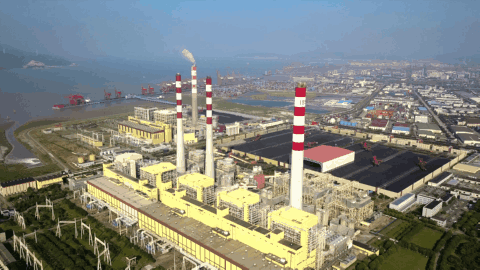

火电厂长什么样？

火电厂总是与城市若即若离，

据说有高大的烟囱？

巍峨的厂房？

今天我们就揭开神秘面纱，

去看看火电厂的模样。

工业之美是不是很壮观！

火电厂是当之无愧的光明“巨人”。

巨人的“粮食”——煤

煤是火电巨人的能量来源。

火电厂可是个“大胃王”，

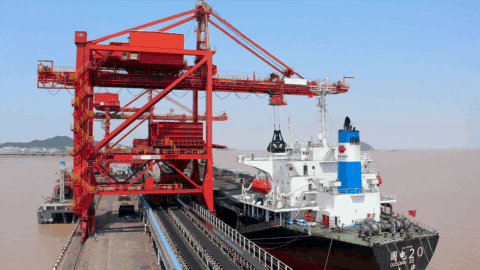

看，运煤船从海上来！

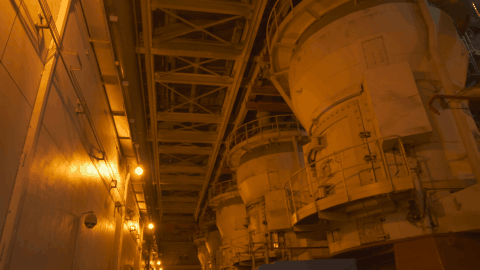

巨人的“牙齿”——磨煤机

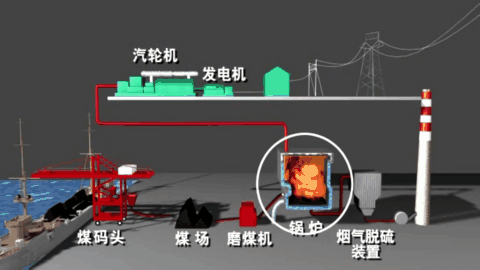

煤通过输送皮带，从煤码头运往煤场储存，再经磨煤机送至锅炉炉膛燃烧。

在磨煤机里，

块状的煤被粉碎成极细的煤粉，

越细才越有利于充分燃烧。

VS.

要问煤粉颗粒有多细？

比我们吃的面粉还要细呢！

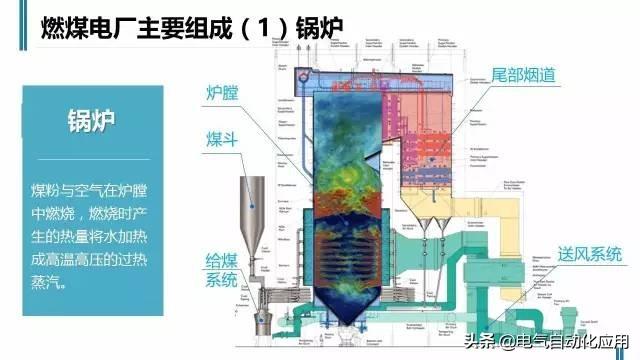

巨人的“胃”——锅炉

在炉膛里，

煤粉与空气相遇，

燃烧反应使化学能转化为热能，

将水加热成高温高压的水蒸汽。

巨人的“血管”——蒸汽管道

水蒸汽携带着巨大的能量，

沿着巨人的“血管”，

也就是蒸汽管道，

一路奔腾，

将能量传递给巨人的“拳头”。

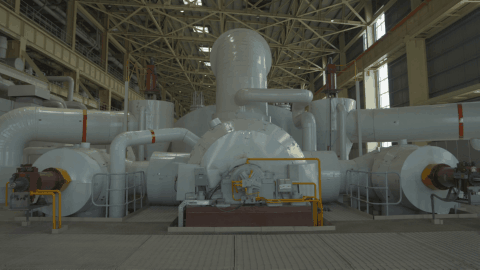

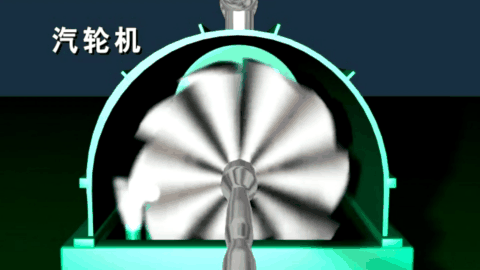

巨人的“拳头”——汽轮发电机组

在这里，

水蒸汽推动汽轮机转子转动做功，

能量发生了进一步转化，

将热能转化成为机械能。

汽轮机带动发电机高速旋转，

切割磁感线，

就可以发电了！

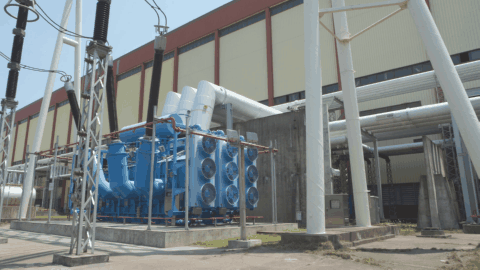

发电机产生的交流电，经变压器升压后，输送至电网，再经过输电、配电后，就可以供我们千家万户使用了。

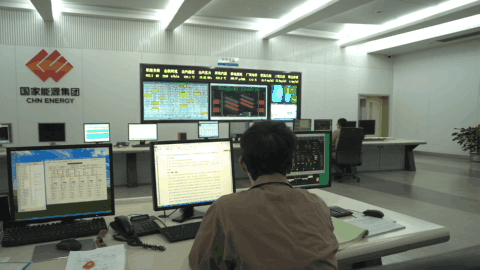

巨人的“大脑”——运行集控室

看！运行集控室。

电厂人员正在精细调整参数呢。

安全、环保、高效地提供电能，

并不是一件容易的事。

源源不断地电能供应，

需要24小时精细监盘操控。

我们点亮的每一盏灯，

用的每一度电背后，

都有着电力人的敬业故事，

下次讲给你听！

为电力人点个赞吧！

来源：奋进北电

免责声明：图片、视频来自原帖转载或网络，版权归作者所有，如有侵权，请联系删除。

精彩回顾

联系我们：

电话：010-84262927

邮箱：jjmjs@263.net

网址：www.jjmjs.com.cn

微信客服：xrcz1217

点击图片放大后识别二维码

我就知道你“在看”

免责声明：以上内容转载自洁净煤技术，所发内容不代表本平台立场。

全国能源信息平台联系电话：010-65367702，邮箱：hz@people-energy.com.cn，地址：北京市朝阳区金台西路2号人民日报社

你知道电厂是什么样吗？几张图搞懂火电厂工作原理！

火力发电

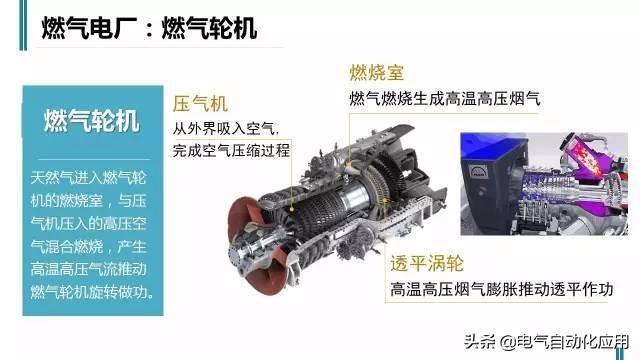

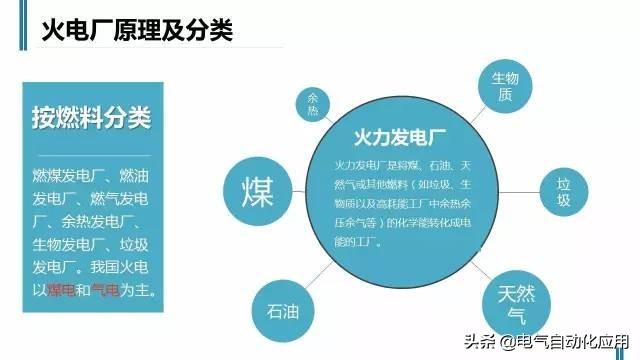

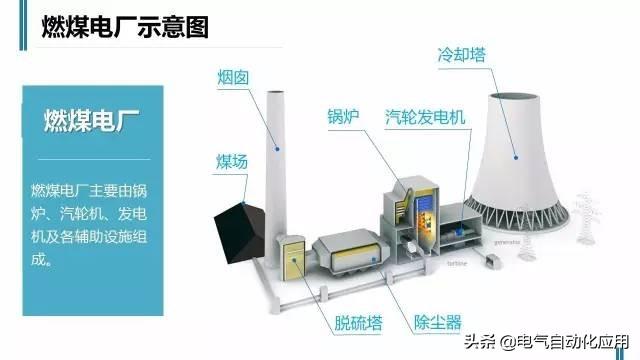

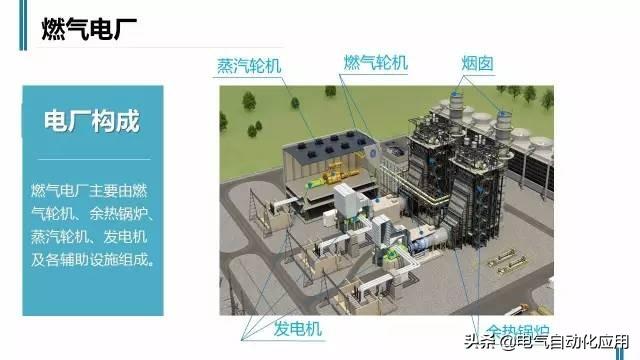

火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。以煤、石油或天然气作为燃料的发电厂统称为火电厂。

火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。

火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。

火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。

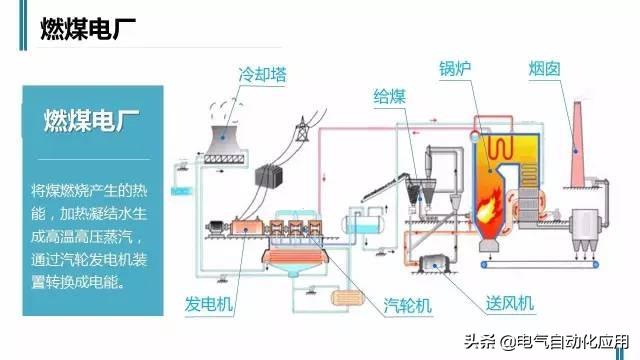

热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。通过利用中压缸的蒸汽去推动汽轮发电机发电。从中压缸引出进入对称的低压缸。已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。以上就是一次生产流程。

火力发电厂的基本生产过程

火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：

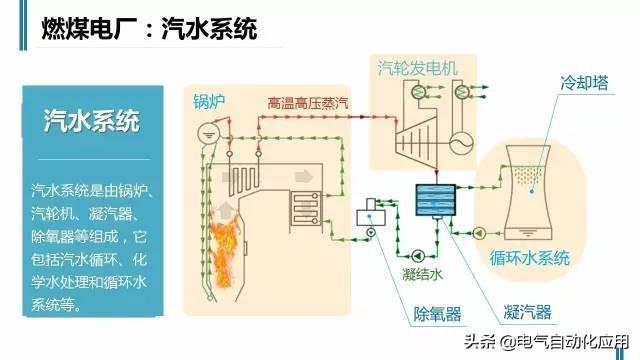

（一）汽水系统：

火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。

水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。

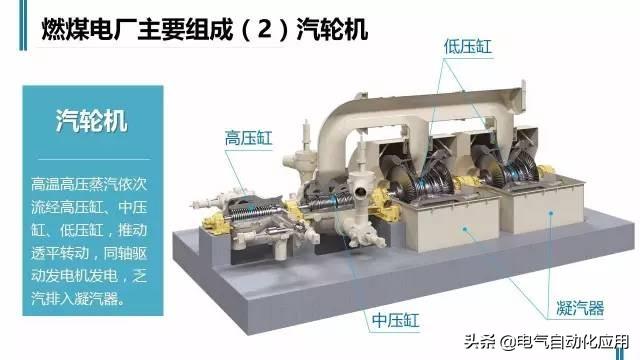

为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽，用以加热给水。在现代大型汽轮机组中都采用这种给水回热循环。此外，在超高压机组中还采用再热循环，既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出，送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功，从中压缸送出的蒸汽，再送入低压缸继续作功。在蒸汽不断作功的过程中，蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧，给水泵将预加热除氧后的水送至高压加热器，经过加热后的热水打入锅炉，再过热器中把水已经加热到过热的蒸汽，送至汽轮机作功，这样周而复始不断的作功。

在汽水系统中的蒸汽和凝结水，由于疏通管道很多并且还要经过许多的阀门设备，这样就难免产生跑、冒、滴、漏等现象，这些现象都会或多或少地造成水的损失，因此我们必须不断的向系统中补充经过化学处理过的软化水，这些补给水一般都补入除氧器中。

（二）燃烧系统

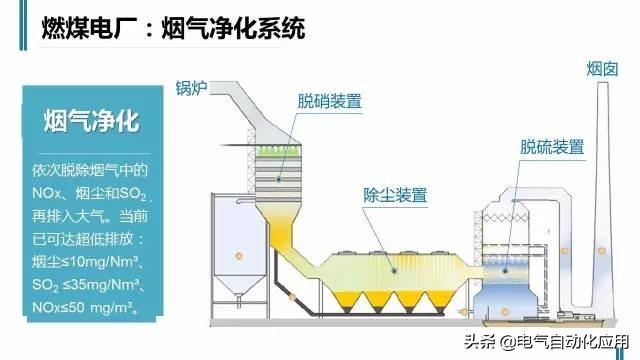

燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成。是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉，磨好的煤粉通过空气预热器来的热风，将煤粉打至粗细分离器，粗细分离器将合格的煤粉（不合格的煤粉送回磨煤机），经过排粉机送至粉仓，给粉机将煤粉打入喷燃器送到锅炉进行燃烧。而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置，通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空。

（三）发电系统

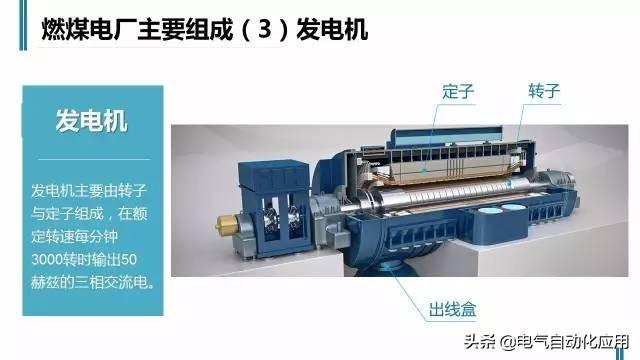

发电系统是由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成。发电是由副励磁机（永磁机）发出高频电流，副励磁机发出的电流经过励磁盘整流，再送到主励磁机，主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子，当发电机转子通过旋转其定子线圈便感应出电流，强大的电流通过发电机出线分两路，一路送至厂用电变压器，另一路则送到SF6高压断路器，由SF6高压断路器送至电网。
