低压电工实操考试科目二点动，自锁接线图及故障点

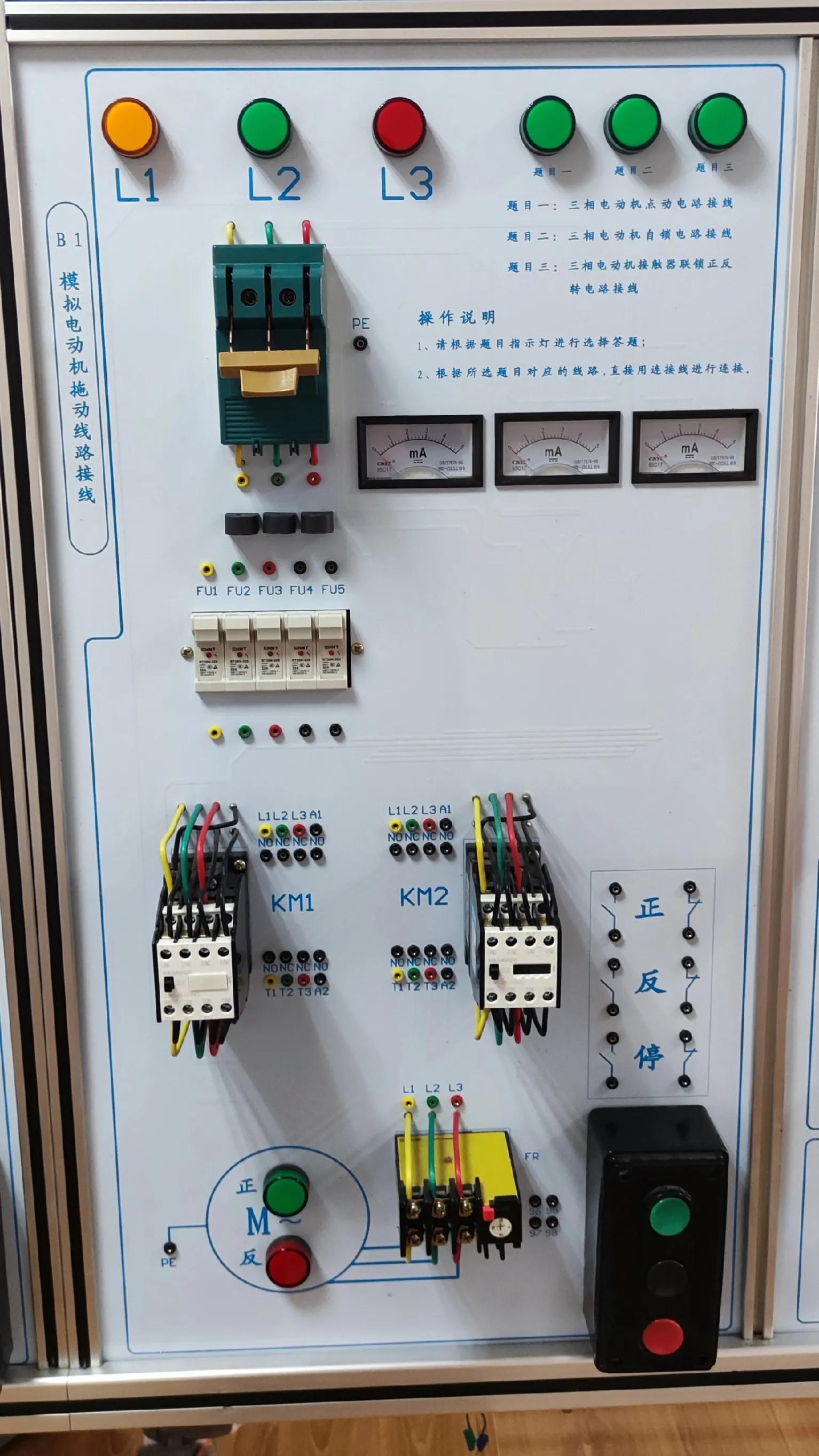

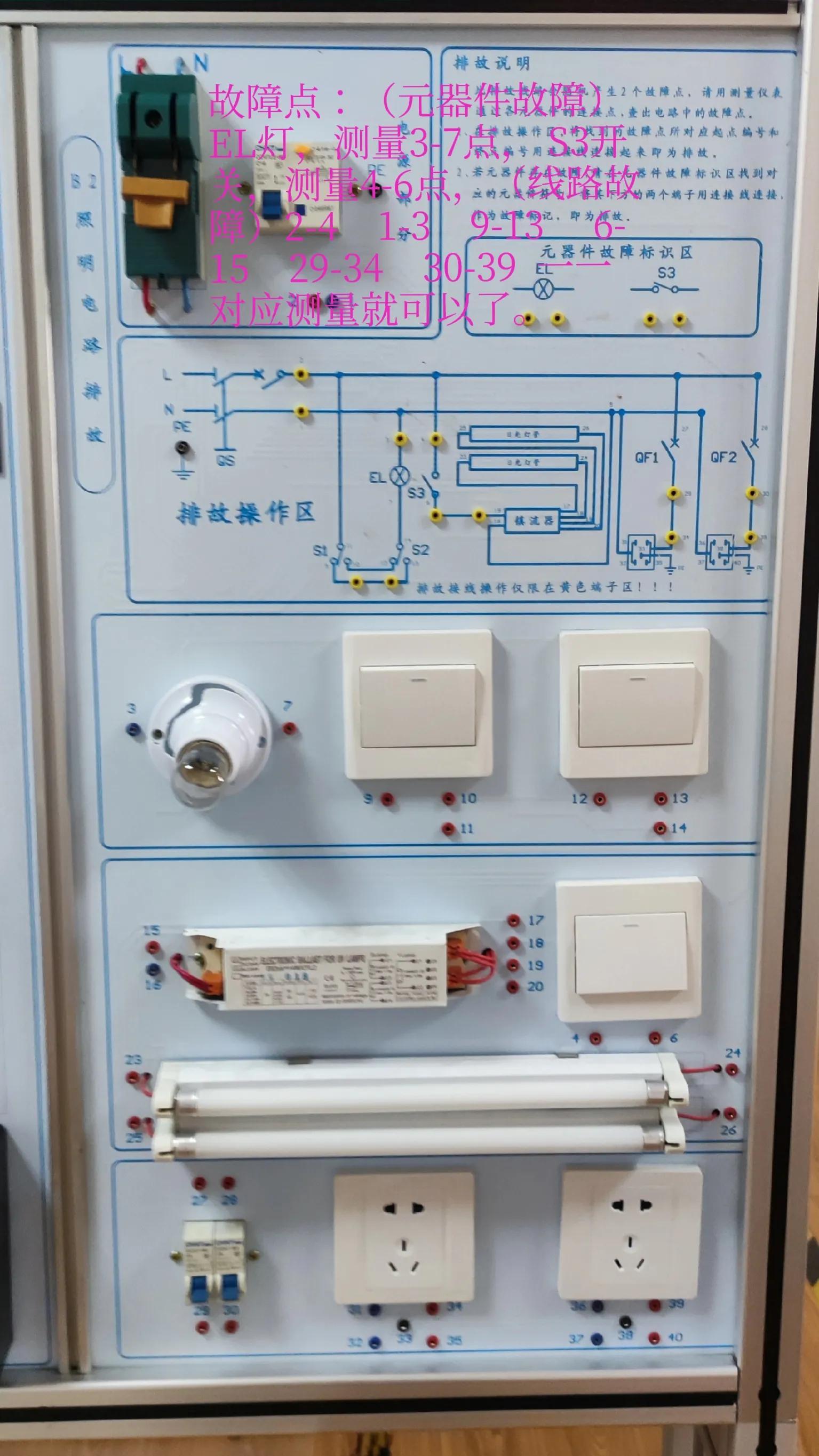

本图片共有三张图，第一张图是低压电工实操考试科目二双号板图片，在这里可以进行题目一 三相电动机点动电路接线，题目二 三相电动机自锁电路接线和题目三 三相电动机接触器联锁正反转电路接线。图片清晰便于观看。第二张图是低压电工实操科目二考试中的题目一 三相电动机点动电路的实际接线图和题目二 三相电动机自锁电路实际接线图。两个接线图画在了一起，便于大家学习。其中题目二 三相电动机自锁电路接线图只比题目一 三相电动机点动电路接线图多了两根蓝色的线。第三张图是与低压电工实操科目二考试双号板相对应的故障处理8个故障点的说明图片。图片上标注了，系统给的8个可能的故障点，我们要利用万用表的电阻档R*100或者R*1K档，对所给的故障点进行一一对应测量，最终找到2个真实的故障点，用导线把黄色的孔短接就可以了。8个故障中两个是元器件故障：灯和S3开关，六个是线路故障：2-4 1-3 9-13 6-15 29-34 30-39。

题目三 三相电动机接触器联锁正反转电路接线图不考

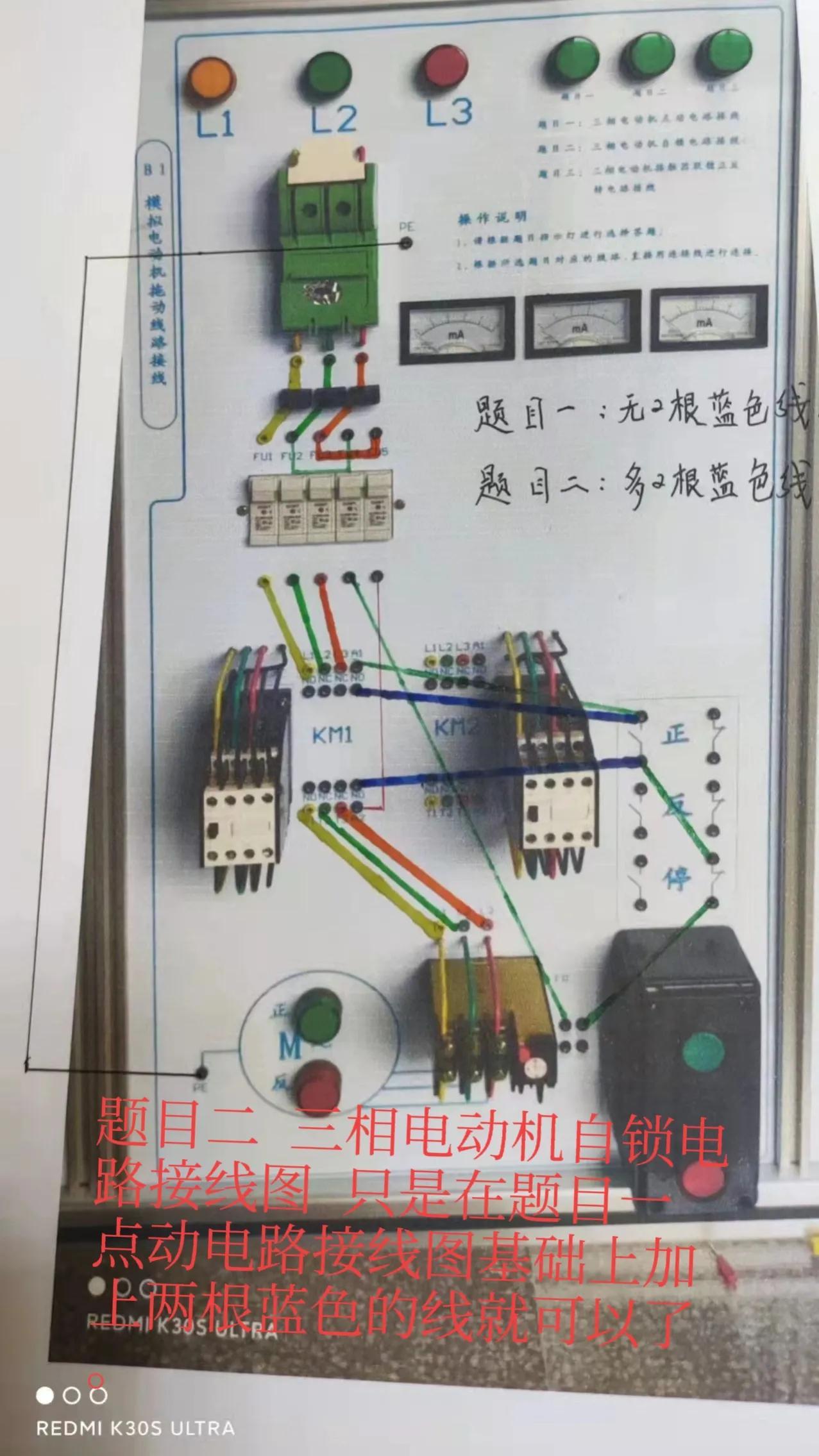

题目二 在题目一的基础上加上两根蓝色的线就可以了。

低压电工证实操考试系统平台接线图

以下是低压电工实操考试平台电脑显示的接线原理图，示意考生按照各接线原理图完成考试平台实物接线，注意操作顺序、实操考试时间为30分钟——超时系统将自动提交！正确操作顺序如下:

1.等待大屏幕叫号（有点像驾考），大屏幕会显示姓名、考试科目（灭火、急救、实操接线）

2.如果叫到接线，则先穿戴黄背心，携带身份证走到指定接线平台处并刷身份证进入实操接线考试平台系统，确认身份信息无误后开始答题，答完题后再根据提示进行实操考试

3.先拉下断路器

4.按图接线

5.检查接线正确无误后推上合闸断路器

6.操作各按钮功能——如果是电灯电路～翻板开关打开再关闭，如果是电机电路～各按钮启停控制后再按停止按钮使电机停转，完成以上电路接线及功能操作后都要回到停止状态，但不能关闭断路器！最后再屏幕上点击提交按钮完成考试。

5.实操接线完成后还要完成之后的理论答题！

6.完成所有操作当即出成绩，80分以上及格！

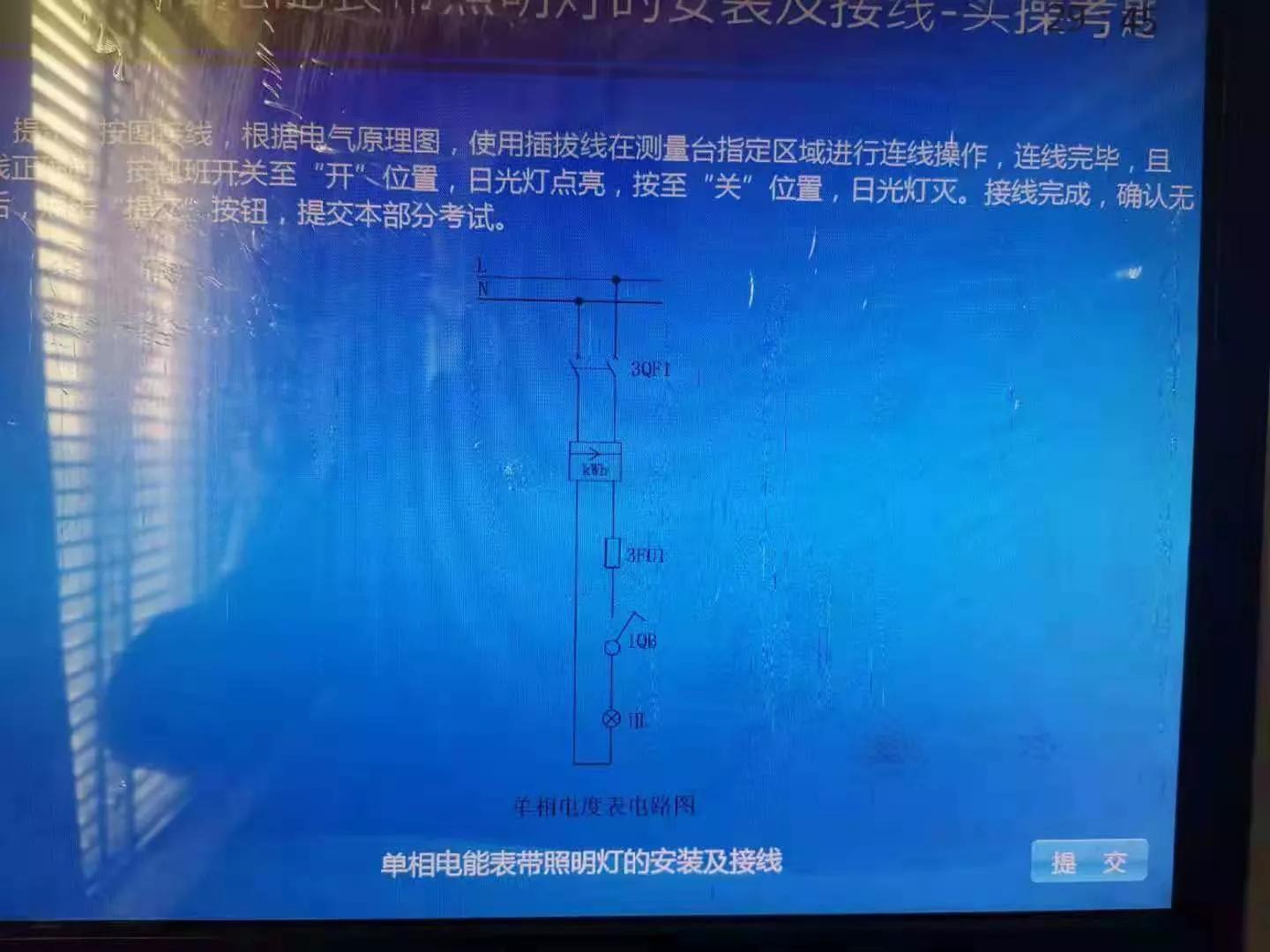

单相电能表带照明灯的接线原理图

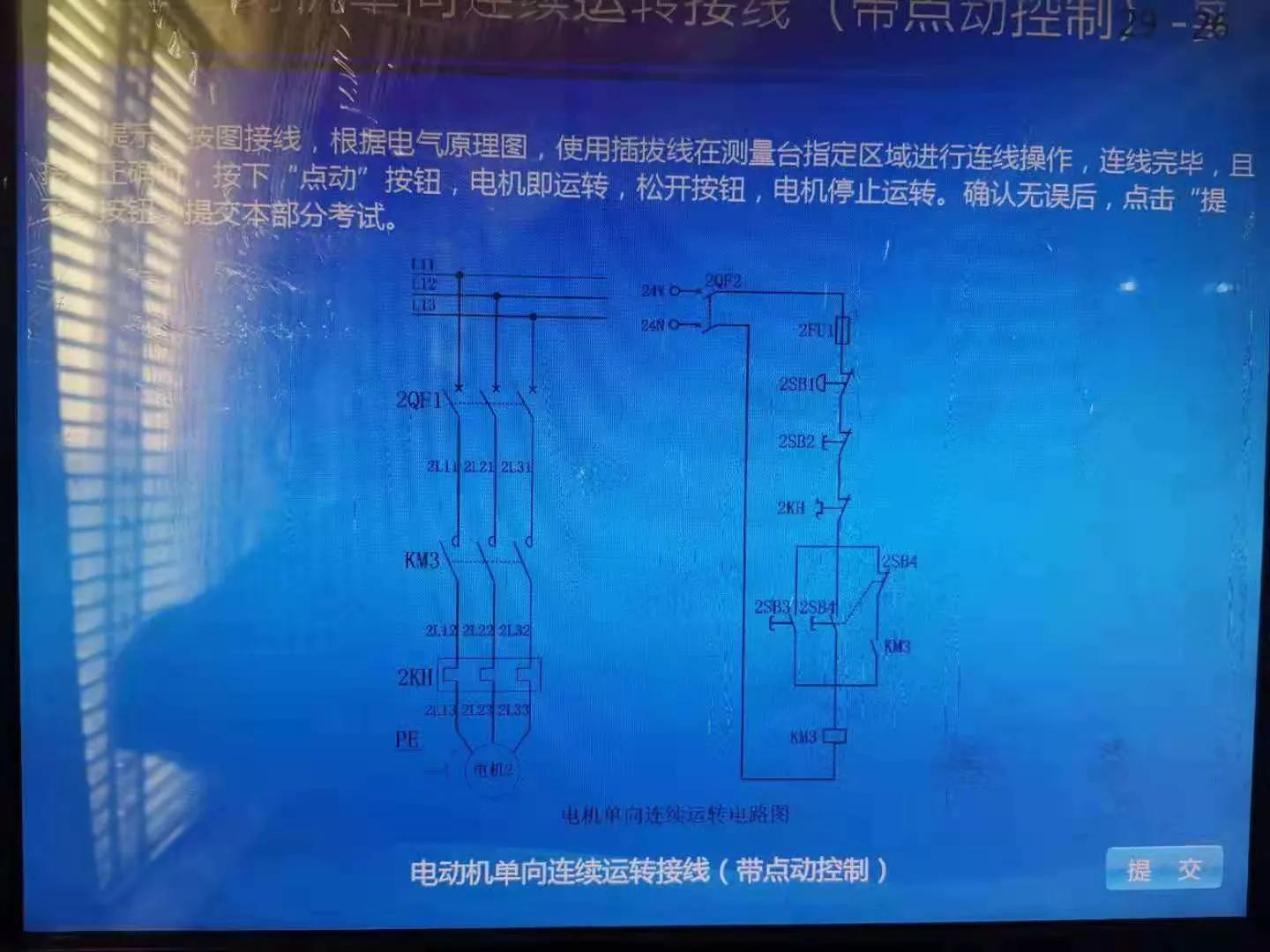

三相异步电动机单向连续运转接线图（带点动控制）

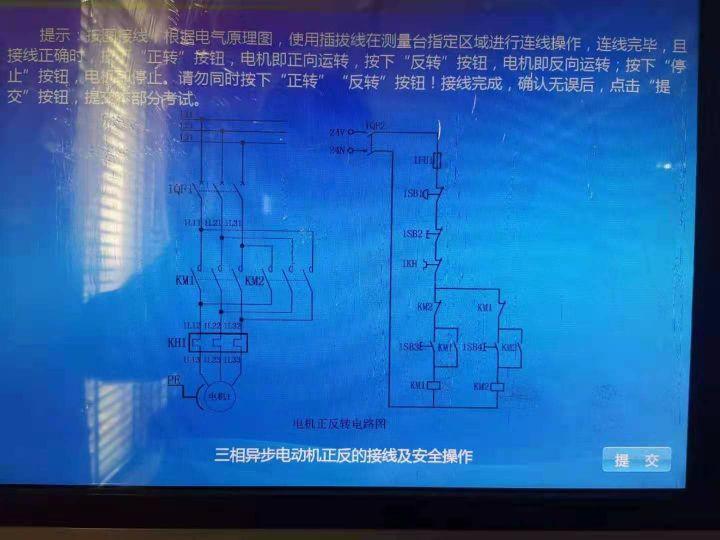

三相异步电动机正反转接线原理图
