电工装修图纸怎么看？无论业主或电小白都可认识，老师傅带你识图

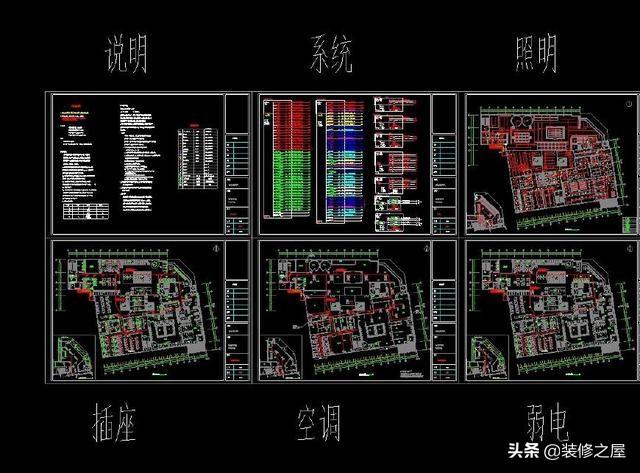

大家知道，做任何一段工程都必须要有图纸，而图纸是根据设计院按照实地检测而绘制的，装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。我们今天主要谈电气图纸，如图

除了这些，还有消防，给排水等等

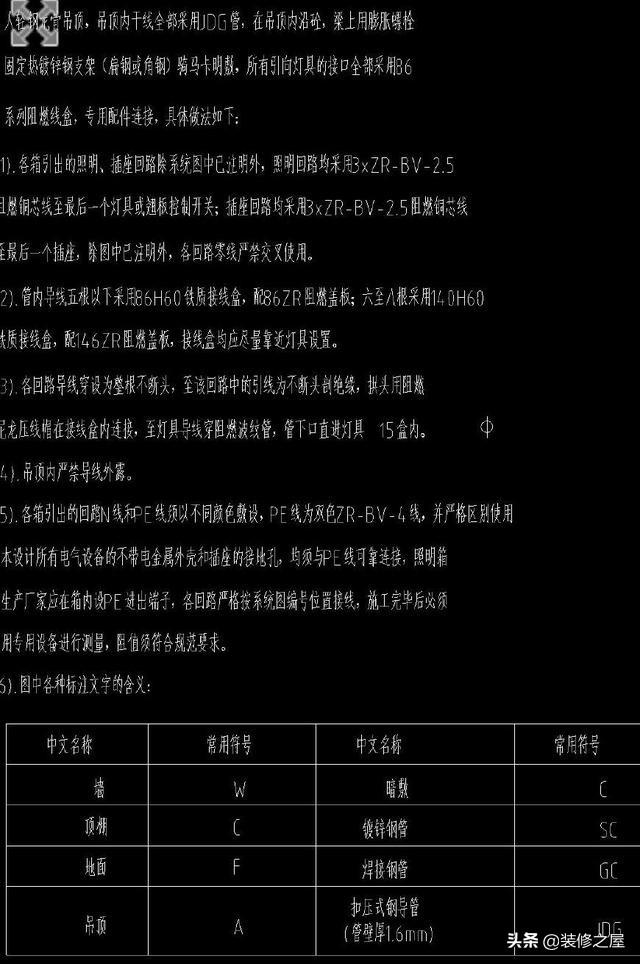

首先我们拿到图纸，先看说明，了解它的安全操作规范与敷设方法，图纸可知照明回路和插座回路都是采用阻燃硬铜芯2.5平方电线。图纸另外标注的除外

采用jdg铁管，铁盒，阻燃电线电缆

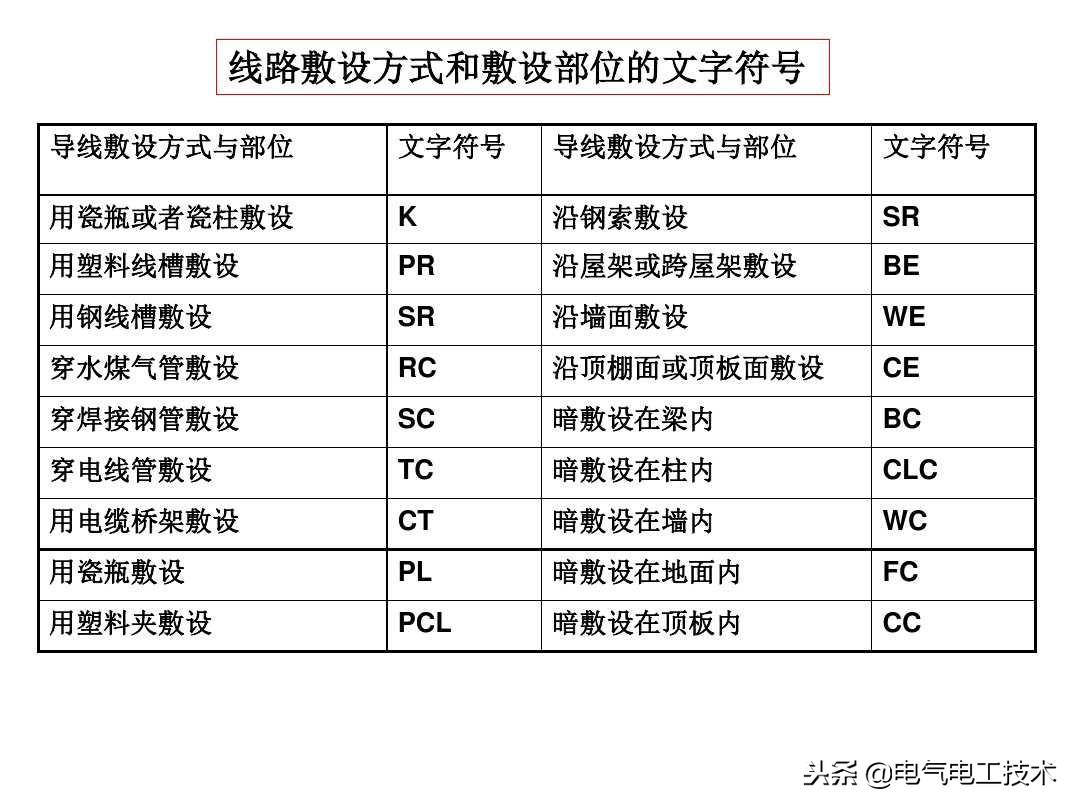

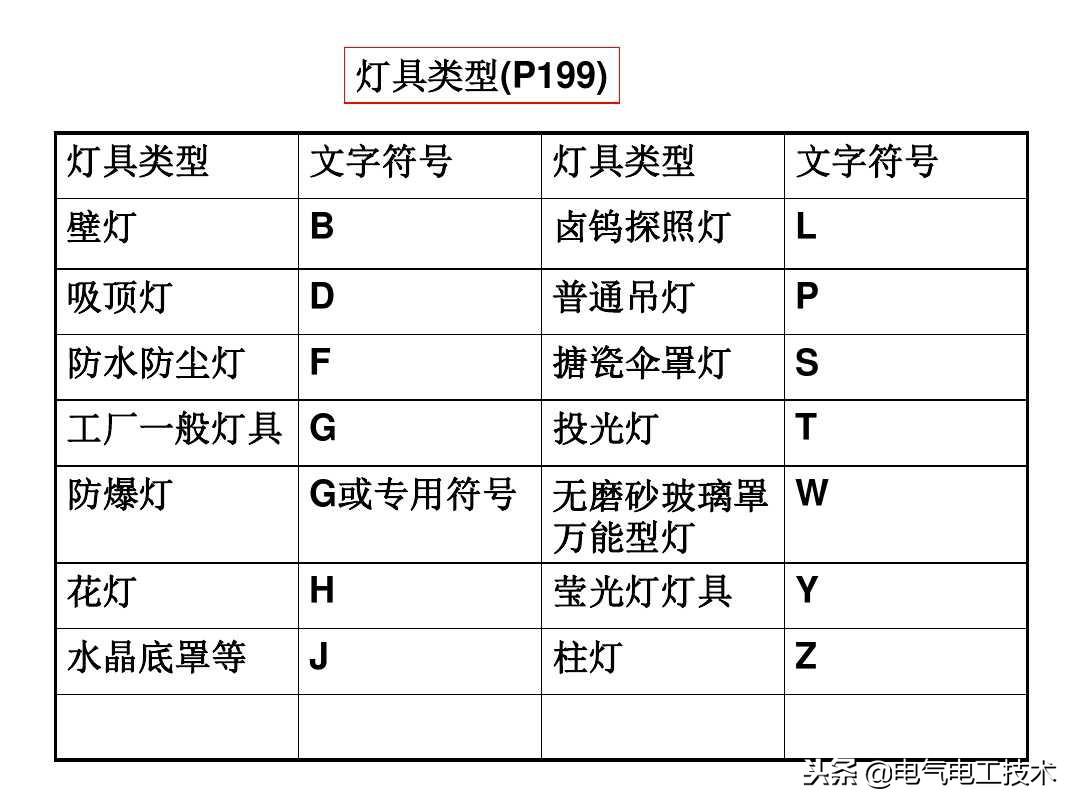

一定要了解各个字母代表的意思，如果你英语好的话，那就更没有问题。这些都是英语的简写大写字母头一个，如W-wall墙，C-ceiling顶棚，F-floor地板。相信大家都很聪明，一教就会。那么第二个C-(concealed)代表的就是暗敷了，比如WC,CC,FC等等，有时候我们又会遇到CT，它代表的意思是桥架。但是电线的字母就反过来了，变成了中文的大写字母缩写。比如NH耐火，ZR阻燃等等。

这些看完了，就需要看设备安装要求和规范，大体上看看即可。然后看图例和材料表，以及设备的安装高度等等。

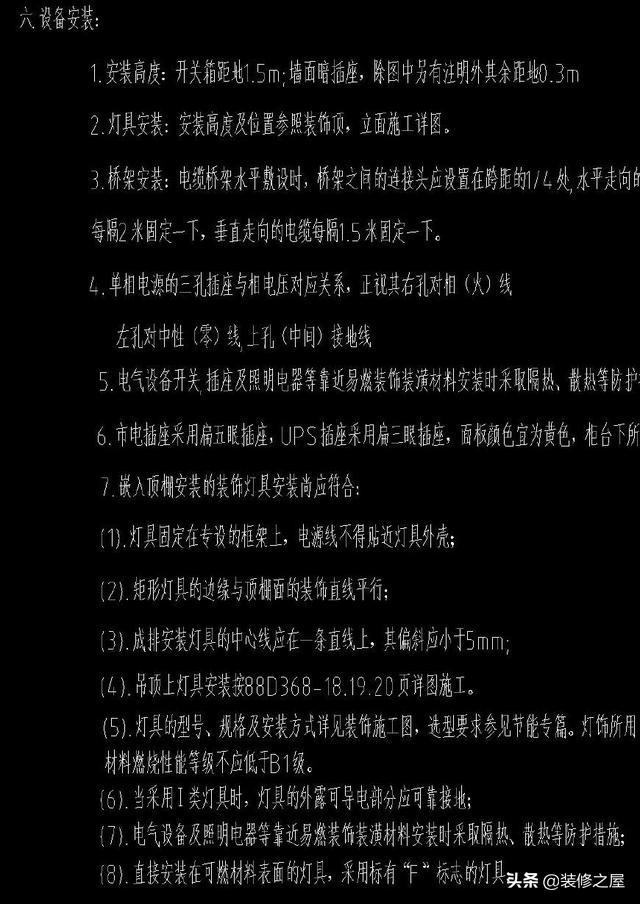

设备安装的要求规范

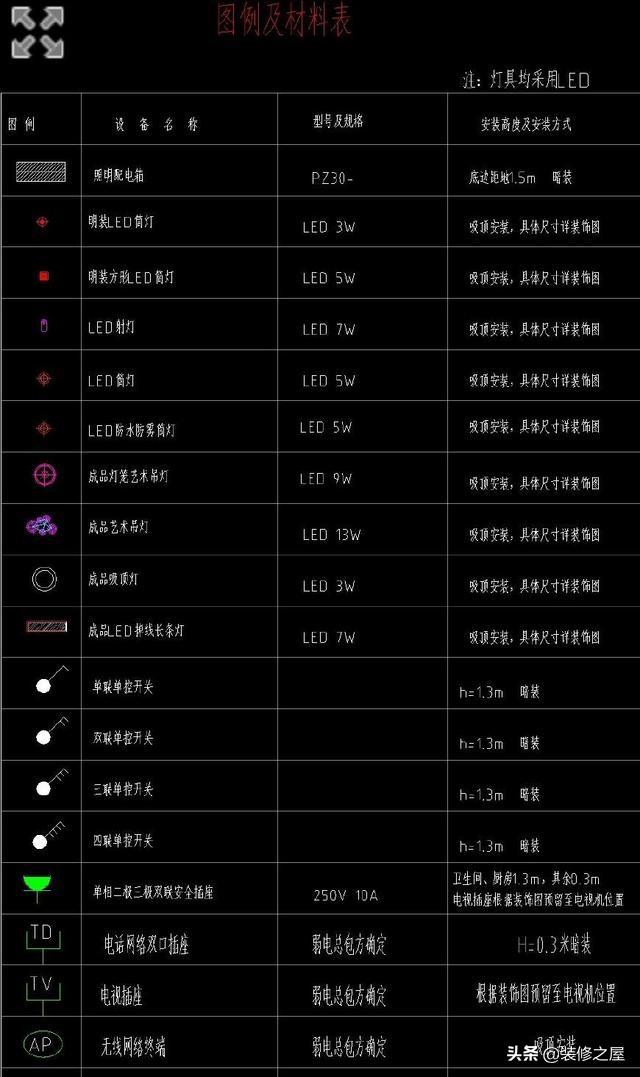

图例说明，安装高度以及设计要求

说明在图纸的第一张，一定要看仔细清楚。不然后期会出现返工的情况，我们学完了说明图例，正式来到了系统和平面安装图，平面图一定要围绕系统图来实行操作。如图

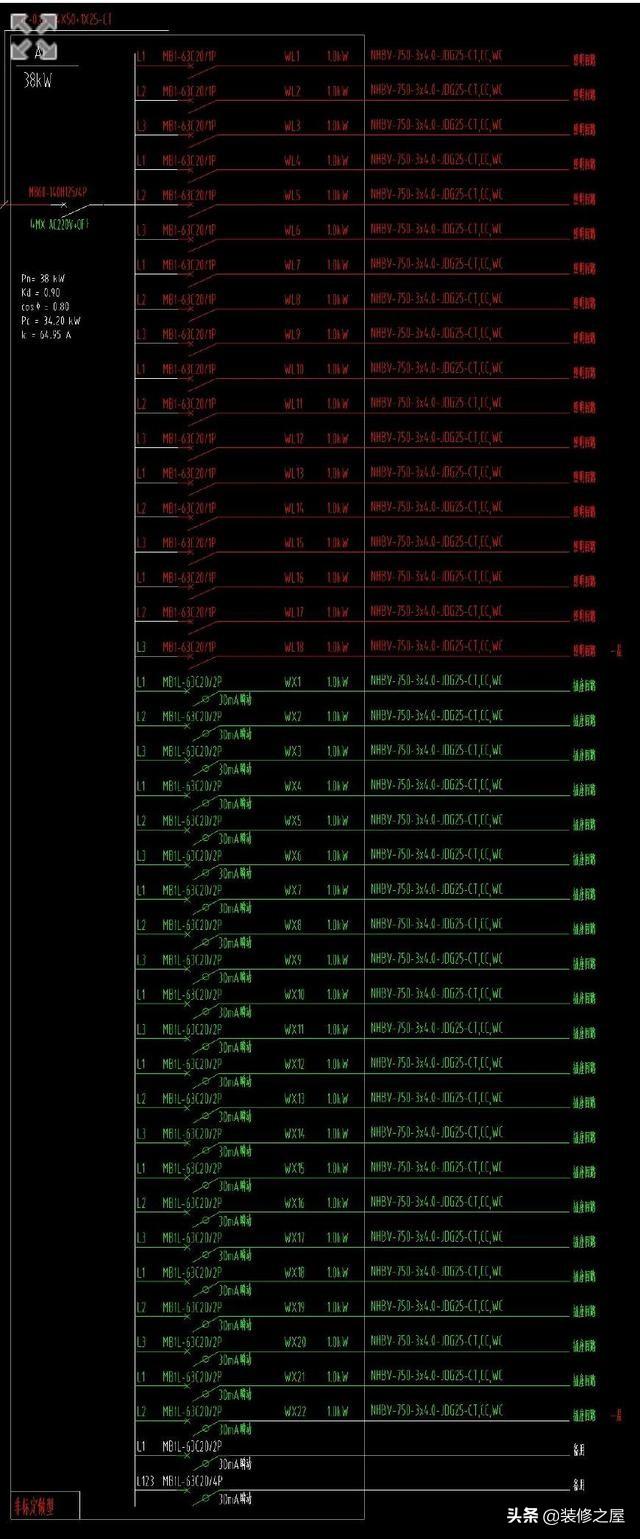

一层照明和插座回路系统图

图上可知，照明和插座都采用桥架，顶棚暗敷和墙面暗敷的方式，采用jdg铁管，耐火、耐压在750v，3*4.0火零地线，都采用4平方的硬芯铜线。照明采用1p20A的断路器(空开)，插座采用漏电保护器30ma，2p的断路器。主线采用50*4+25平方三相五线从桥架而来，断路器则是4路125A的空开。至于wl和wx则代表它们的回路数量。

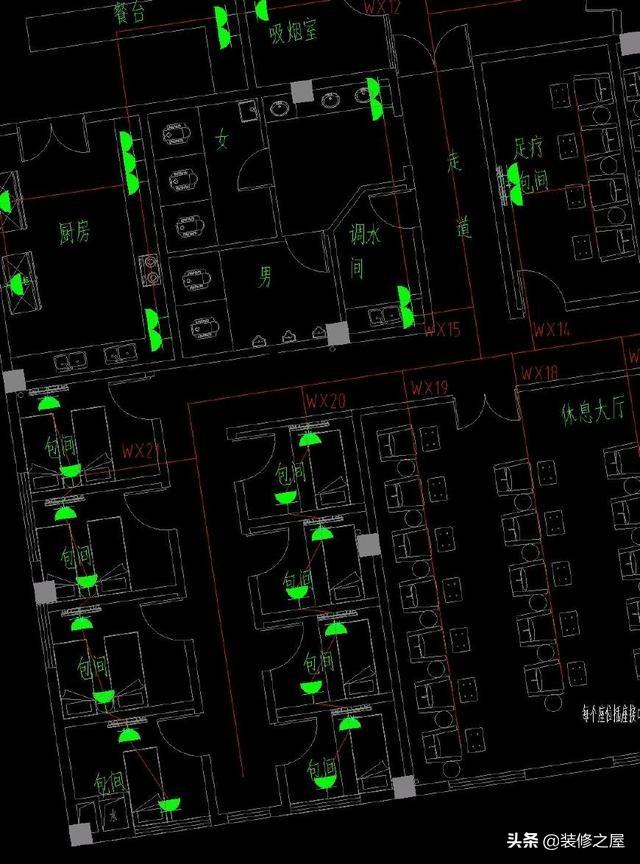

wx代表各自的回路，采用4平方耐火线

平面图结合系统图来做，然后根据图纸尺寸来算出各自间距，一般的比例尺寸有1:100、1:150、1:200等等，比如尺子量图纸尺寸是1厘米，按1:100算就是1米，以此类推。其实图纸并没有那么难，你是不是学会了呢？至于算工程量以及材料多少的问题这里不做解释，如果感兴趣的话以后陆续会讲给排水和消防图纸。

感谢你用富贵的时间来阅读，如果你觉得还可以，对你有所帮助的话就点个赞吧。欢迎评论转发，也请谈谈您的观点。
