12个经典的控制电路，老电工手机里面都有，温故而知新，简单实用

看懂电路图是电工作业必不可少的环节，很多的电工初学者总在问：怎么样才能看懂电路图？怎么样快速入门？其实老电工师傅都知道，看懂电路图并没有捷径！只有多看，多想，多分析，功到自然成，今天我们就重点来看一下：常用的电路图！

39个电气控制电路图，老电工：熟练掌握后再看复杂电路就没问题了

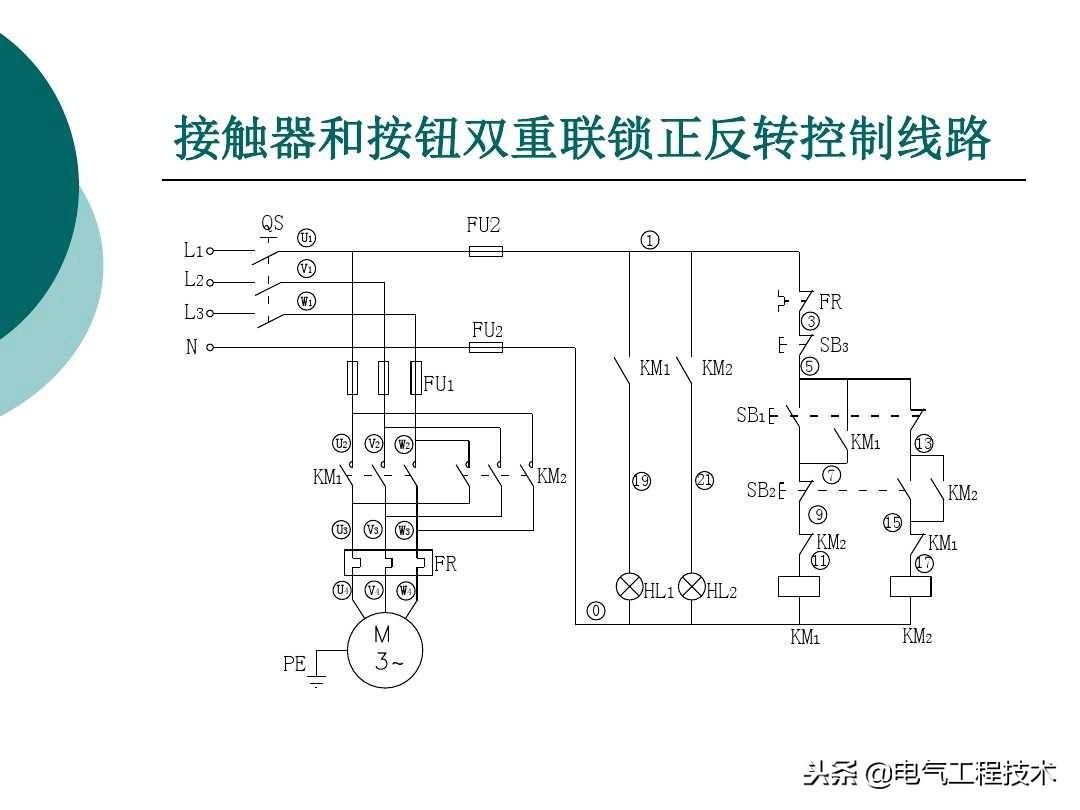

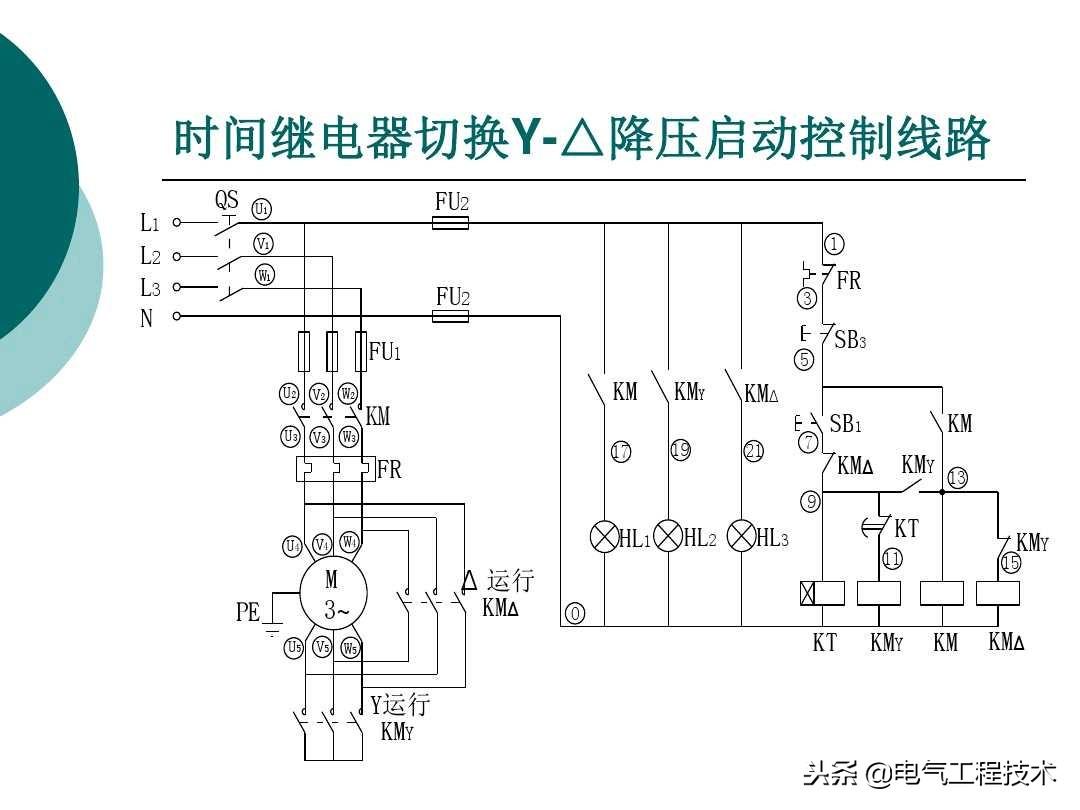

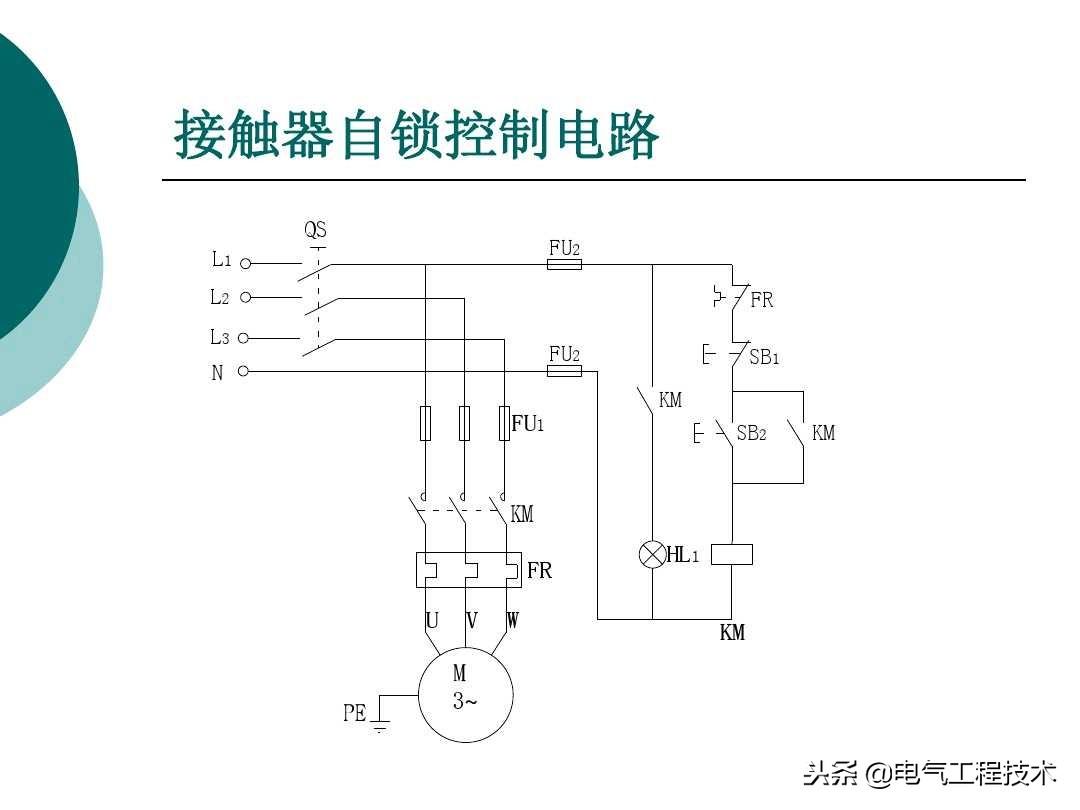

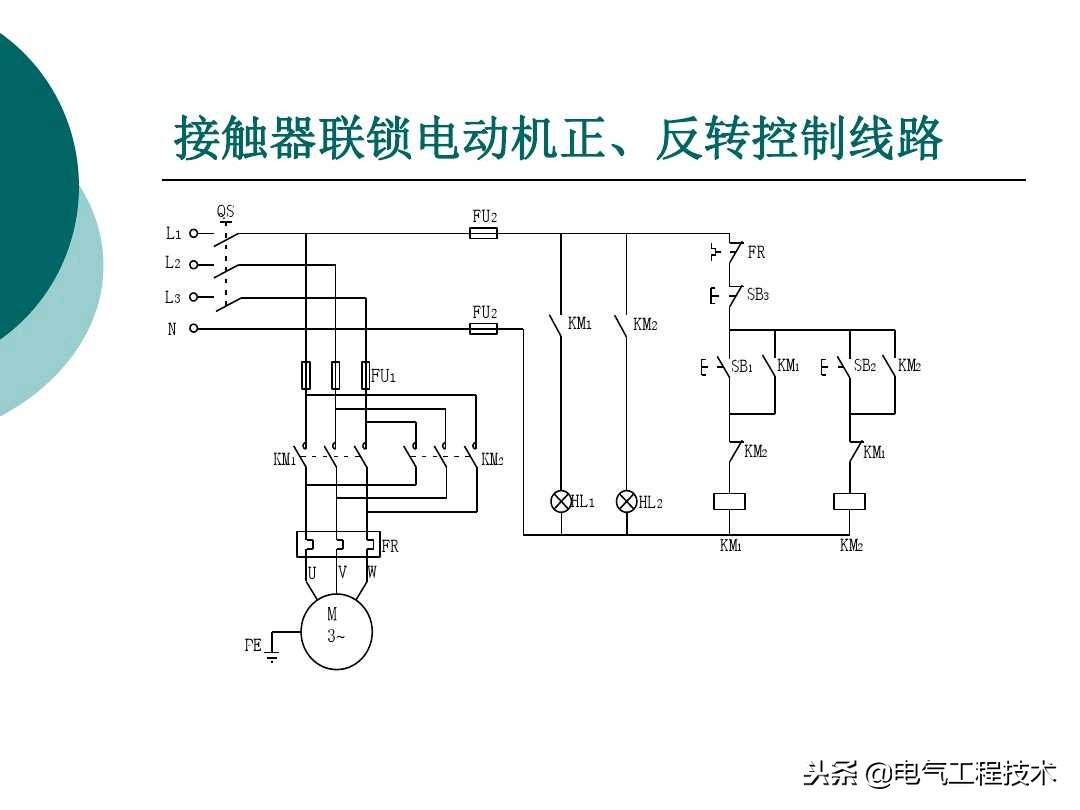

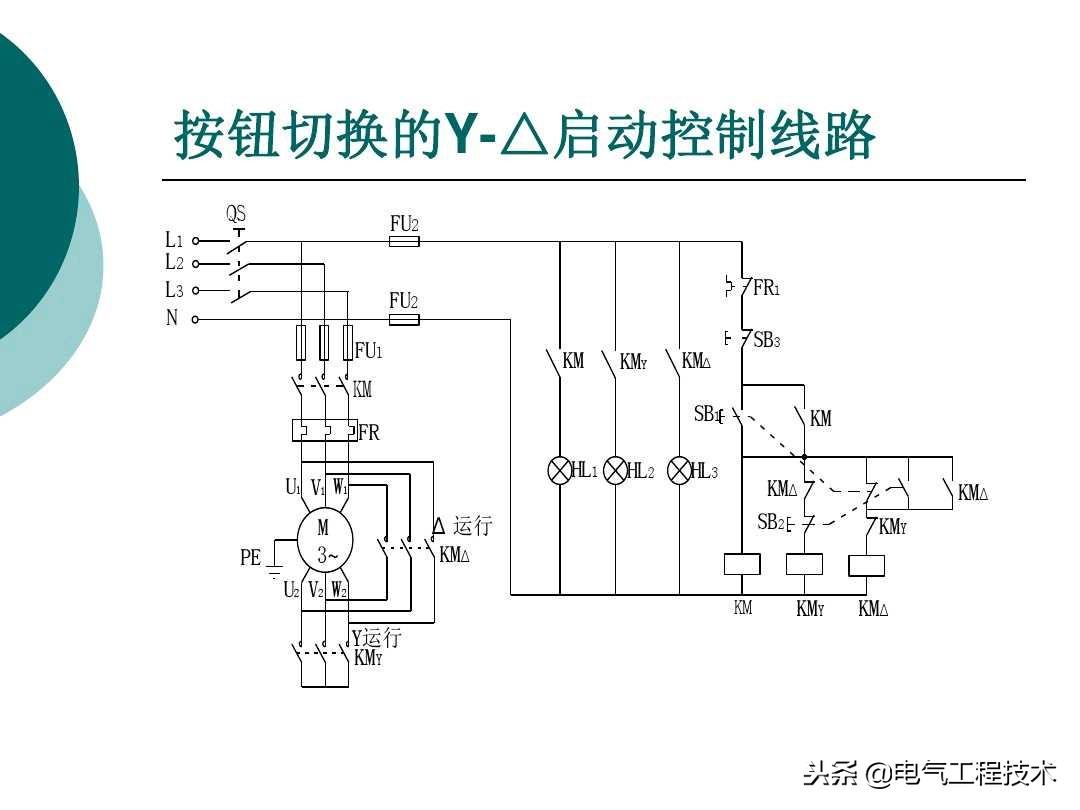

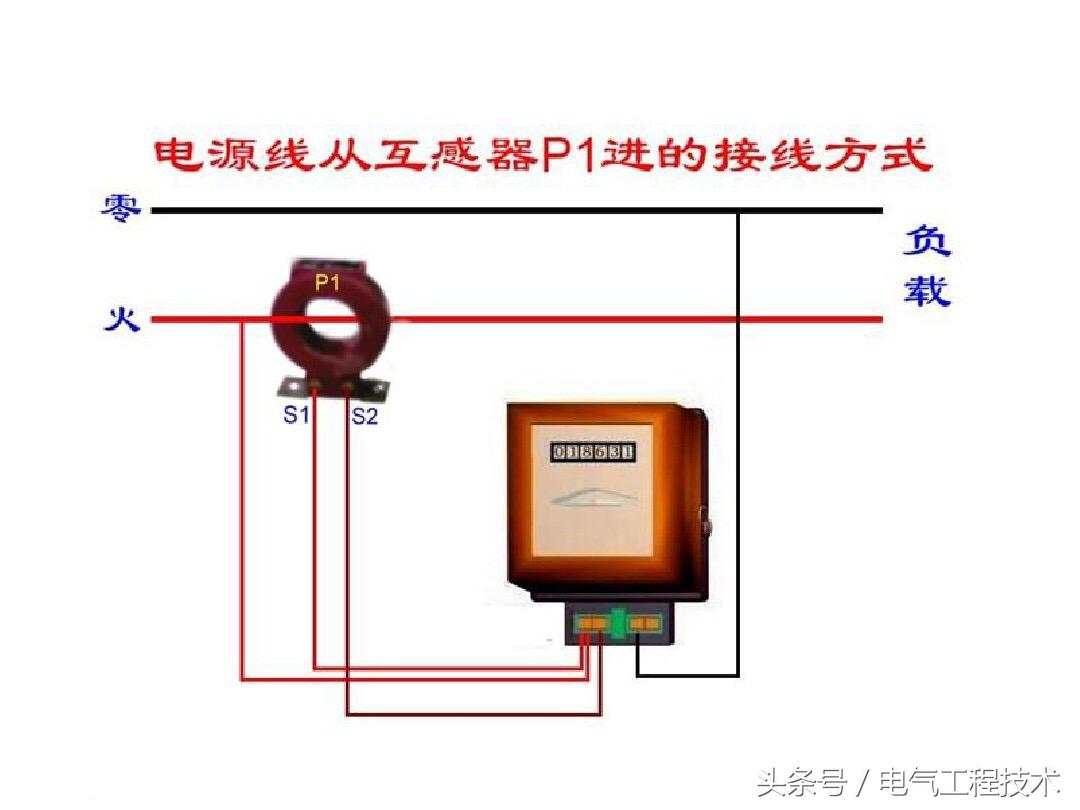

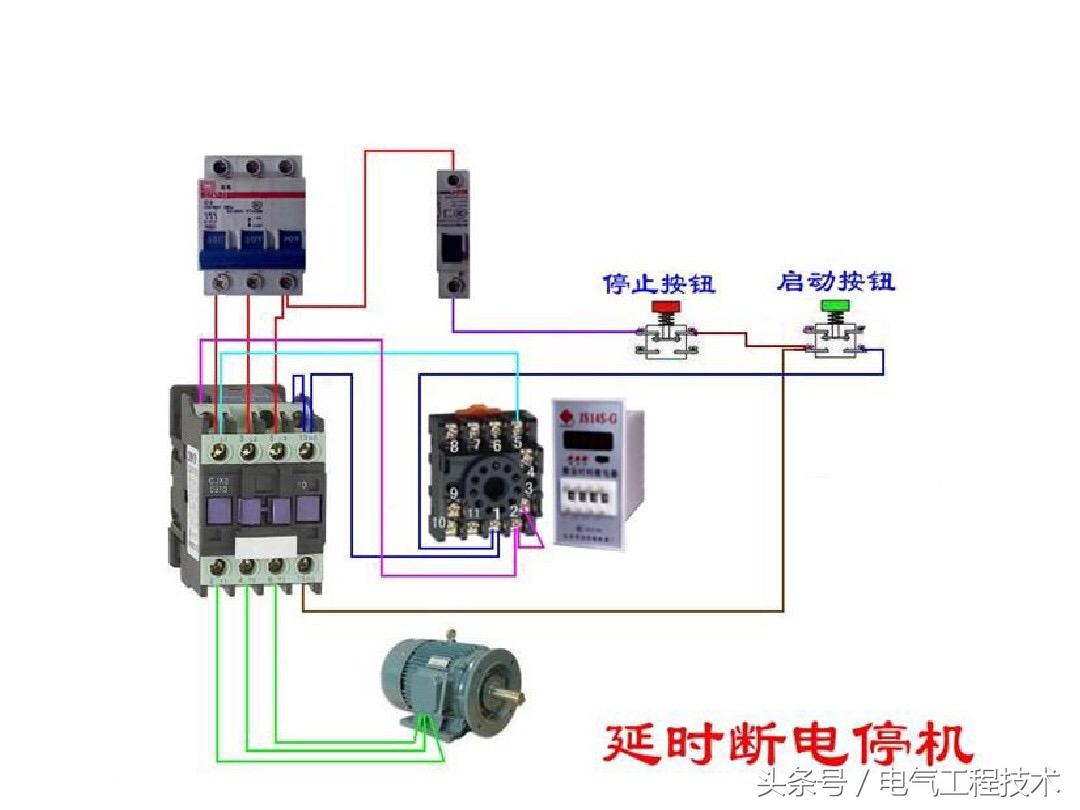

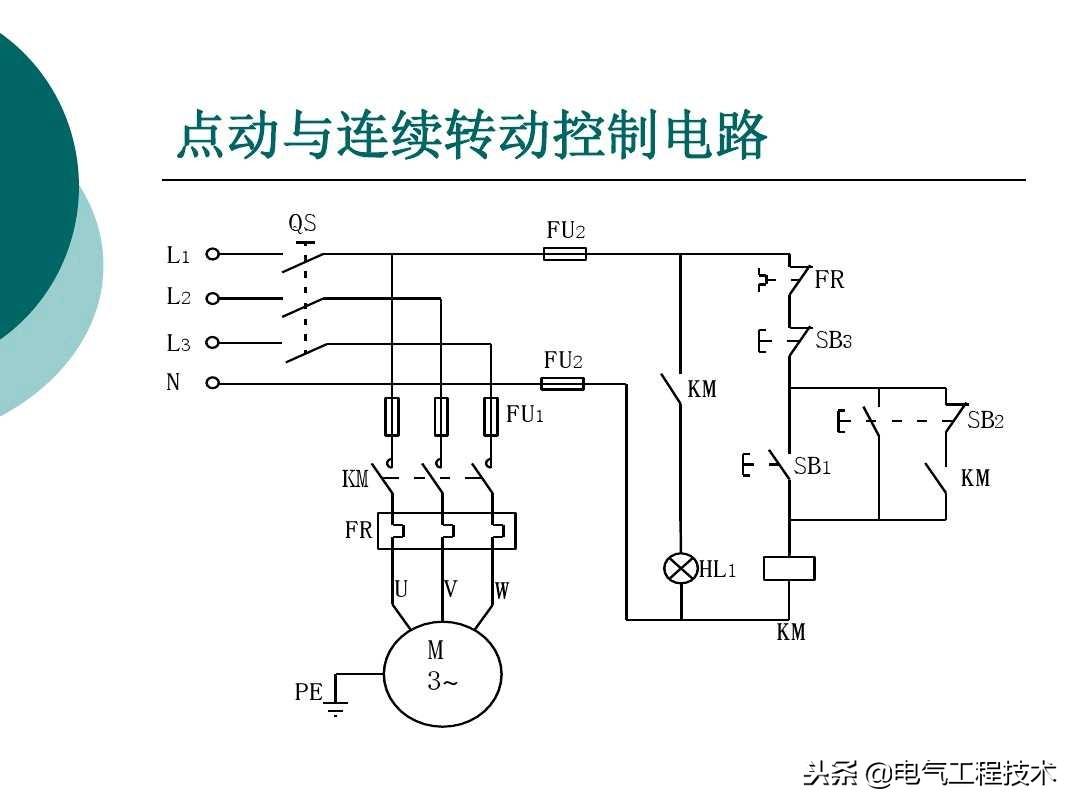

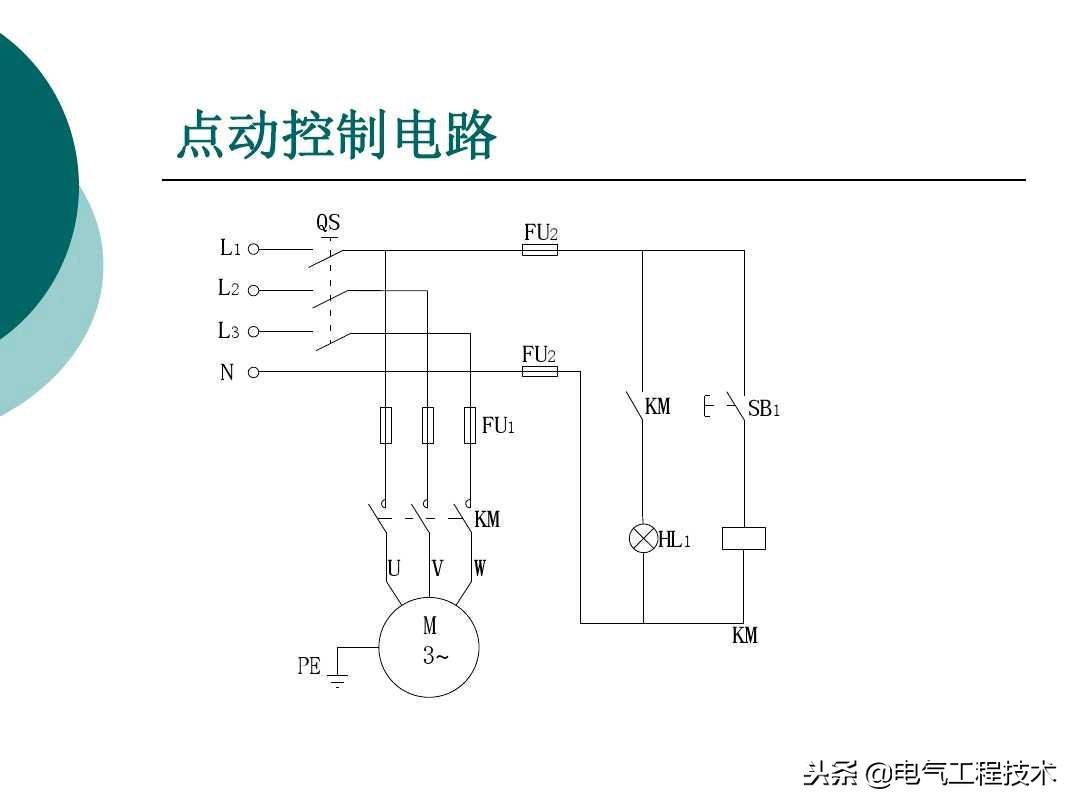

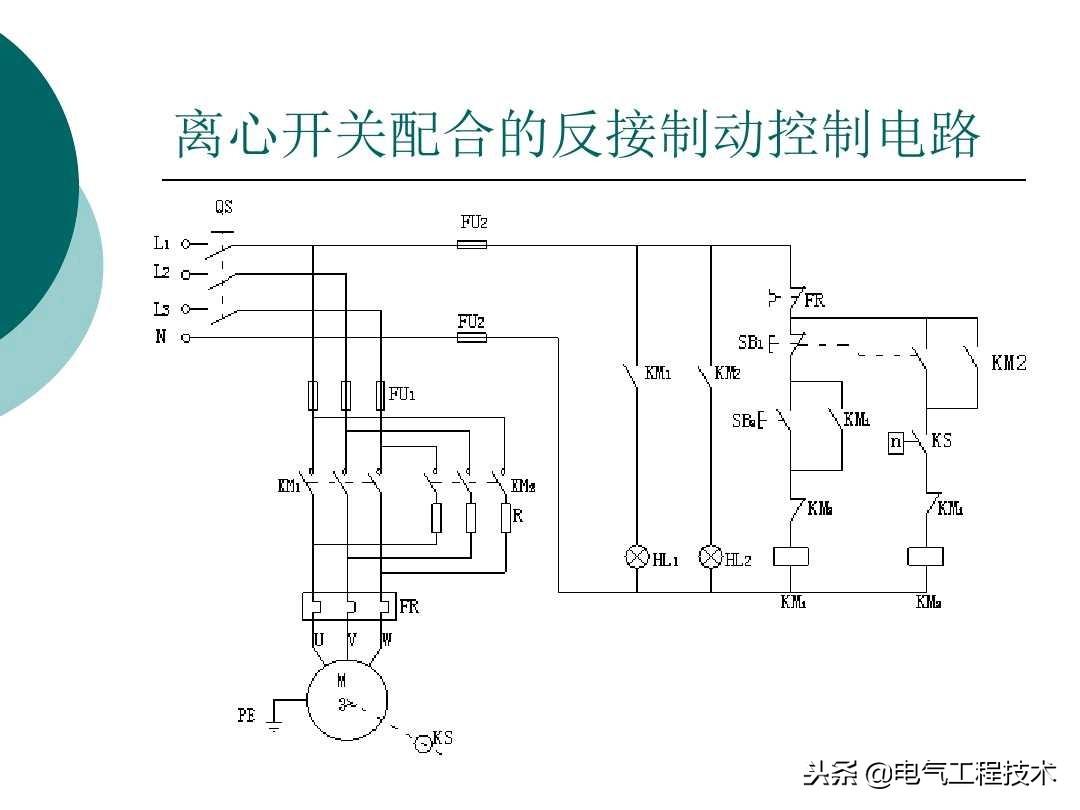

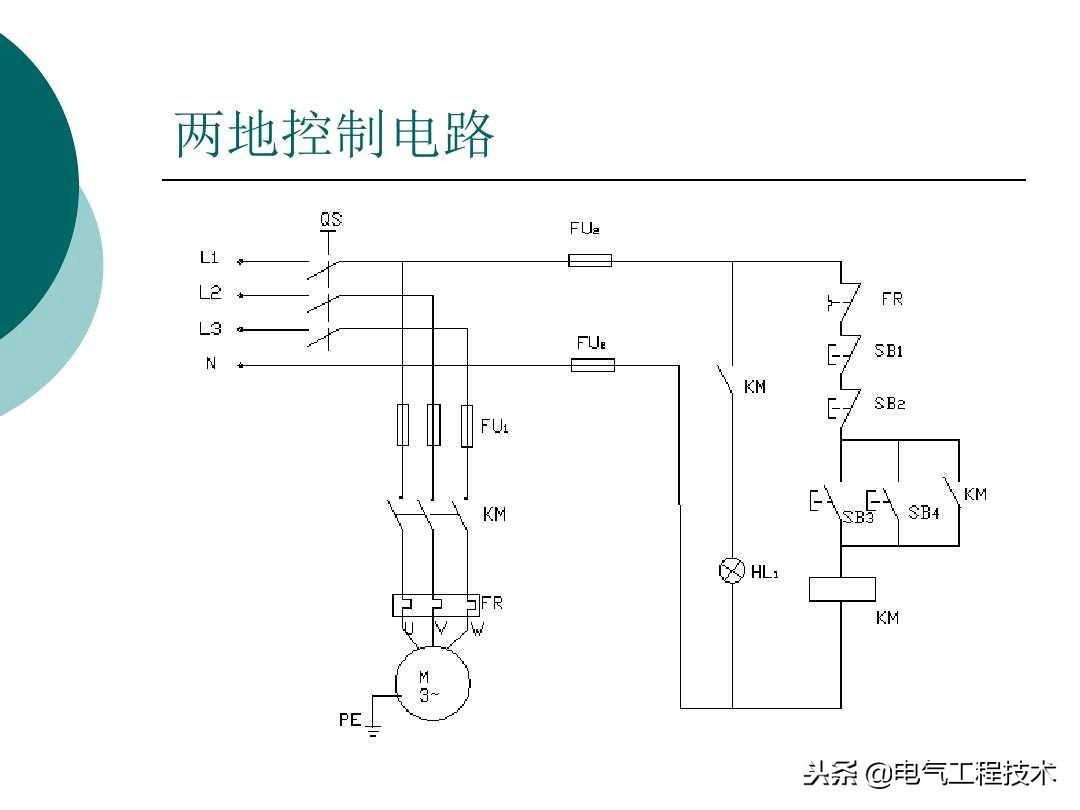

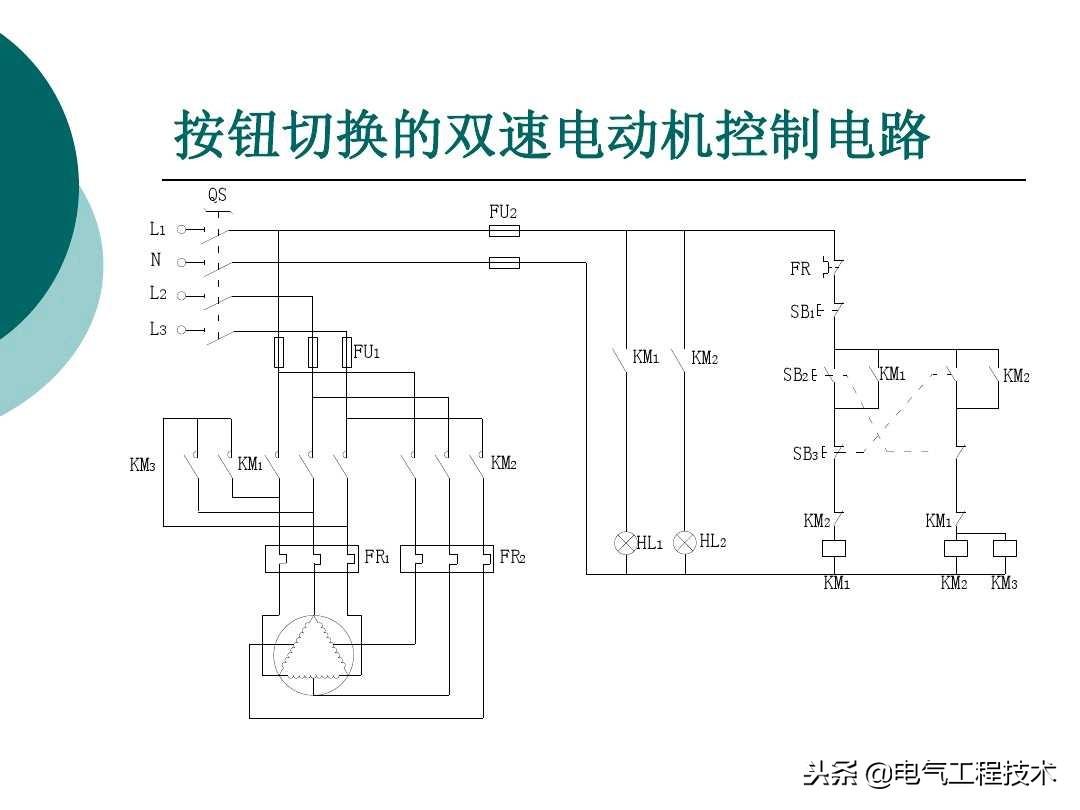

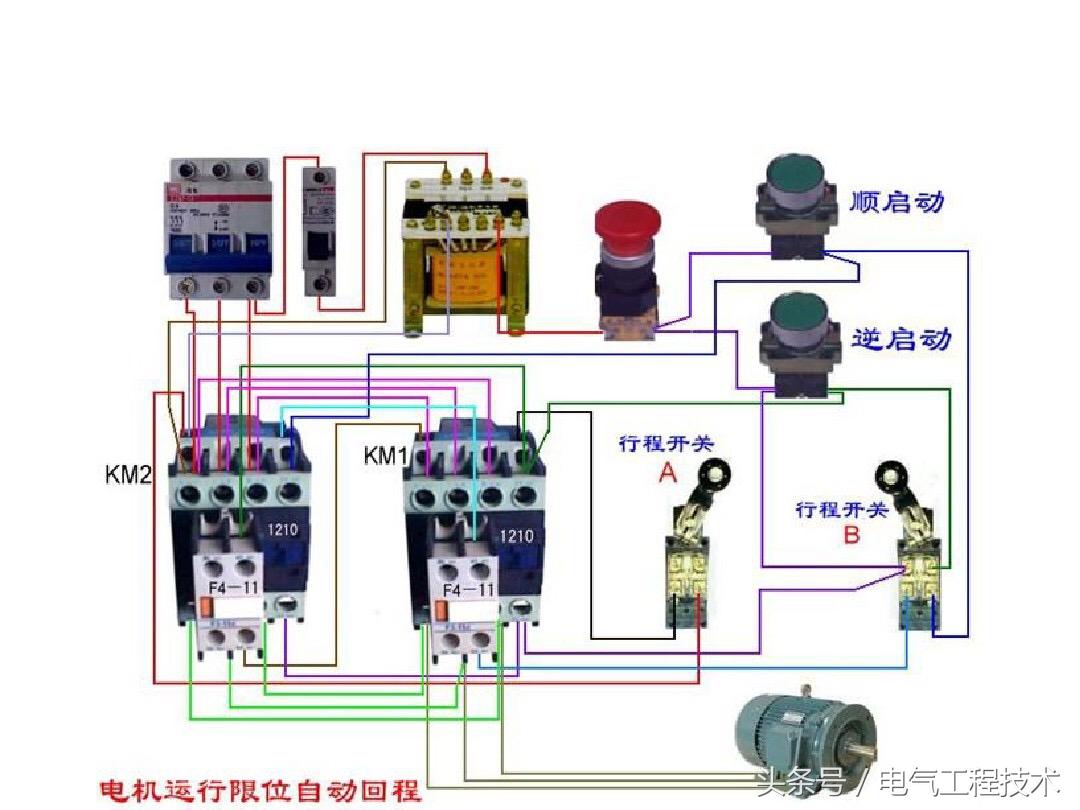

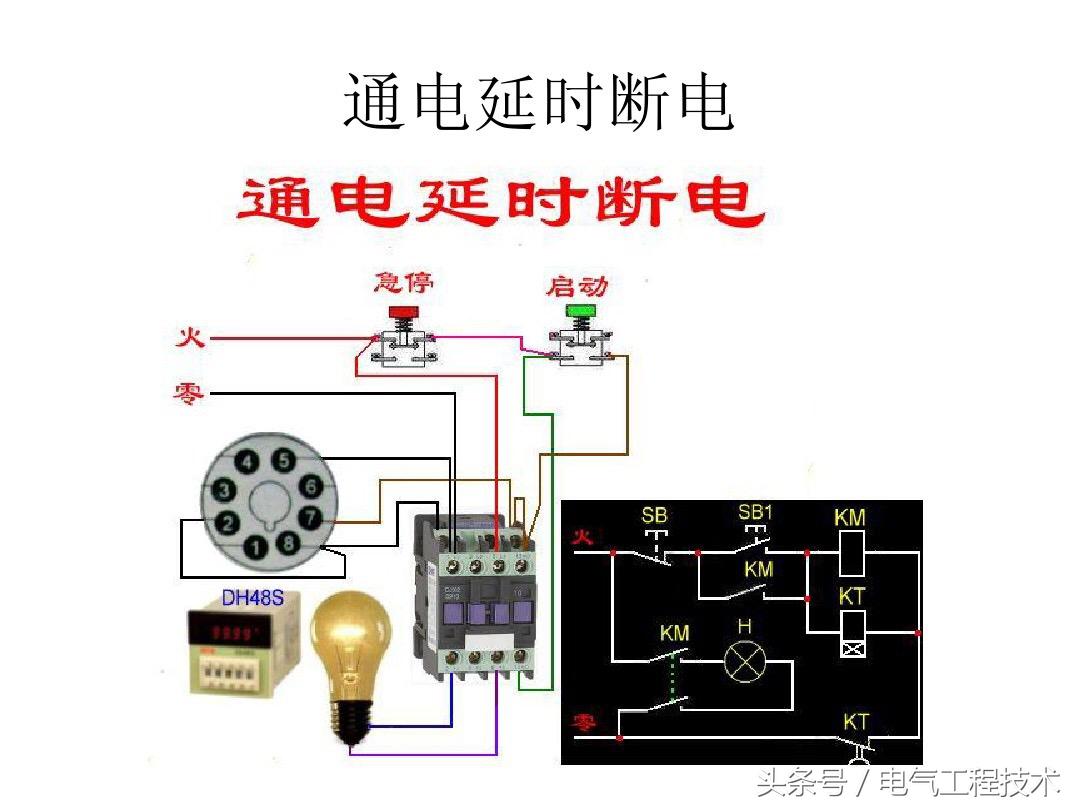

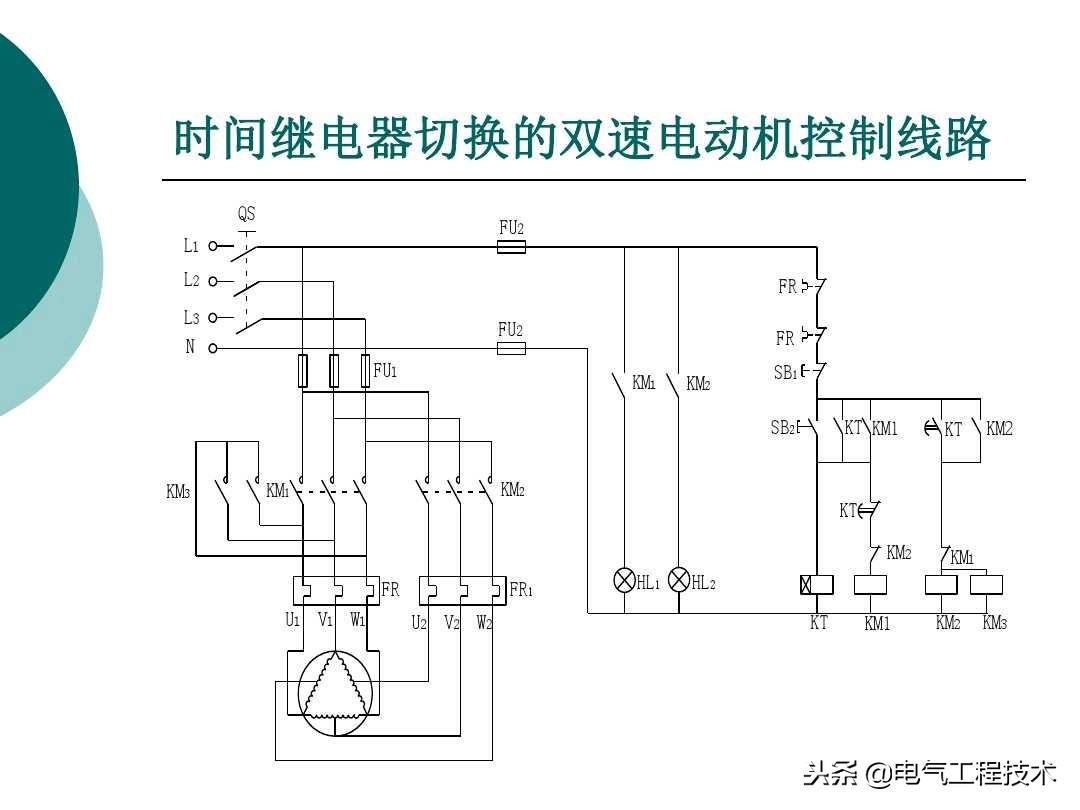

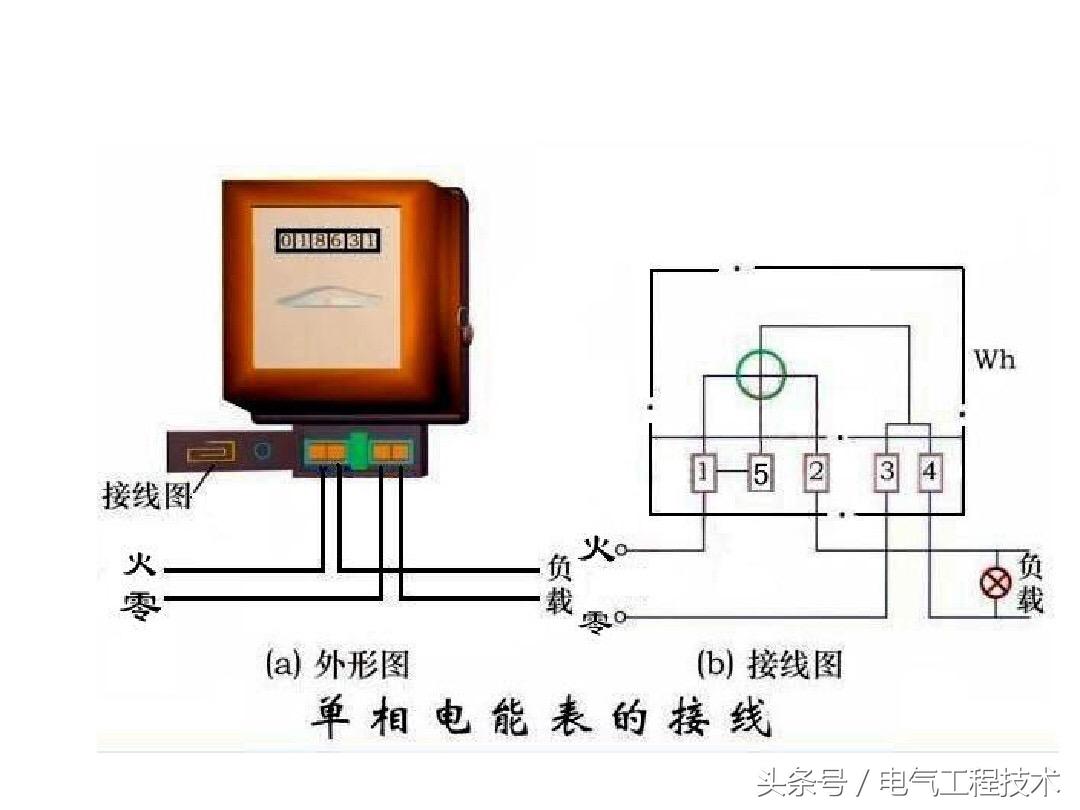

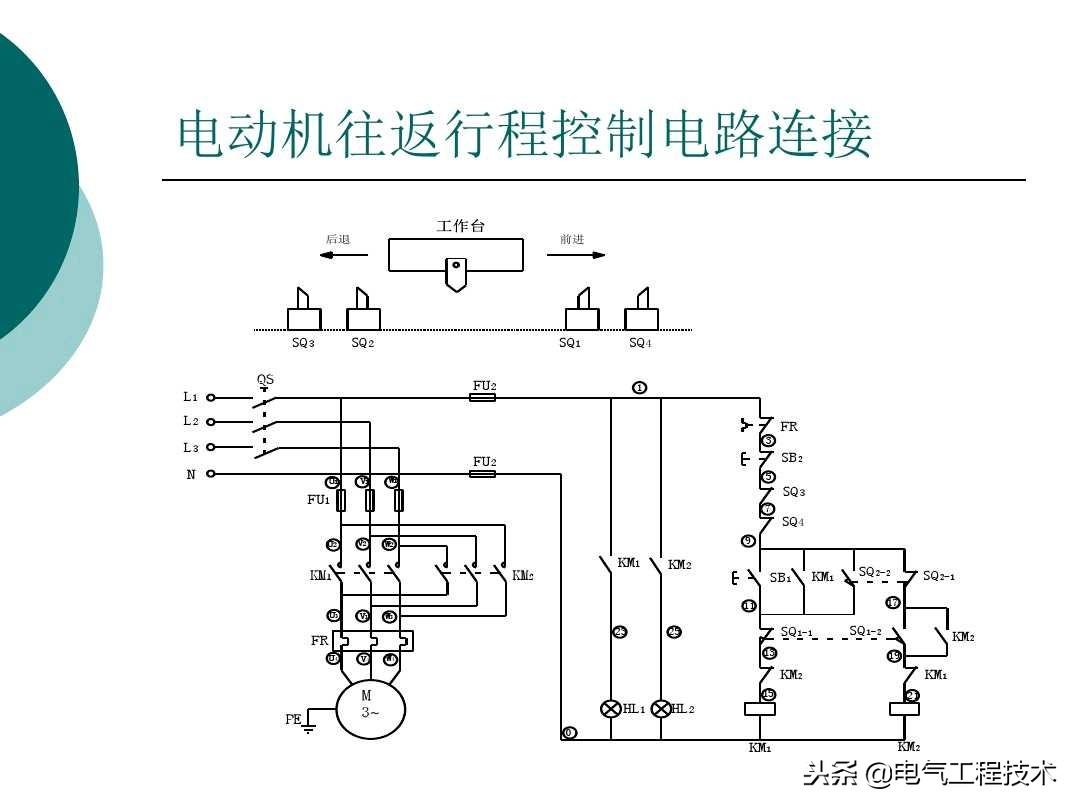

提起电气电路图，相信每一个电力技术人员都很熟悉，一点不夸张的说：电路图是每一个电工作业人员必备的基础知识，看不懂电路图就不知道电路是什么原理，不知道电路的功能和使用条件，更别提当电路出现故障的时候迅速排查故障了，很多刚入门学习电工的师傅总是问：电路图怎么看？这么复杂这么繁琐看不懂怎么办？老电工经常都会说：熟练的掌握基础电路，基础电路完全掌握了，吃透了，复杂的电气控制电路都是由简单的控制电路组成的，简单的基础懂了，复杂的自然也能够慢慢明白，其实老师傅们说的都是实话，学电工，最基础的往往是最重要的，看电路图也是一样的原理，简单的基础控制电路明白了，复杂的自然也可以分析，基础原理都是一样的，今天我们就重点来看看常用的电气控制电路：
