电工综合实验装置基本介绍

电工技术实验装置的基本使用(XST-2B 型)。

介绍电工技术实验装置的基本使用。

1. 电源开关在侧边这个位置，打开电源开关，打开电子开关后这个地方会显示有电过来，按下启动按钮，整个工作台就有电供应了。若这个地方有一个灯亮，就表示这一路的保险已烧掉。

2. 下面这里有两个电压源，一个是长流源，通过调整电位器可得到电压输出。这是开关，打开后会有供电，且有个保险。

3. 调整变位器可改变输出的电压，电压从两边孔输出，这边是正，这边是负。这边这路也是，当不接负载时，也可通过调整定位器来得到所需电压值。

4. 这个是节流阀，节流阀必须连负载后才有显示。使用时，定位器一定要逆时针调至最小，调至最小后再连接电路。连接电路后再慢慢增大值以改变电流大小，不允许直接接上电路，因为若调到这个位置一接上电路，可能电流太大而烧坏电路，必须逆时针调至最小后才能连接电路，连好后可送到下一个电路中。

5. 这边这个三路，这三个口是三厢四线，有一、二、三，这三路是火线，这个是零线。这边一、二、三这三个孔是通过调压后出来的。

6. 调压后是调整后面，旁边这里有一个定位器，可通过调整定位器从零到三百八十伏的电压进行调节，通过调整这边的定位器来得到不同的电压。

7. 这边是各个模块的，通过上面的标志可知道各个模块有不同的功能。如需换掉，比如换掉这个模块，就双手拿着往上抬一点，拉出来，再把上面这个位置拉出来即可。

8. 若要换另一个模块上去，也是如此，比如这个就把它拆出来，拆出来换这个模块上去，先放上面勾下来，再压下去就行。拿下来要提上去一点压下来，不用的就放到其他地方，然后把它装回去。

在没有老师要求指导下，大家不要随意更换这个模块。

绝缘安全工器具试验标准以及选型指南

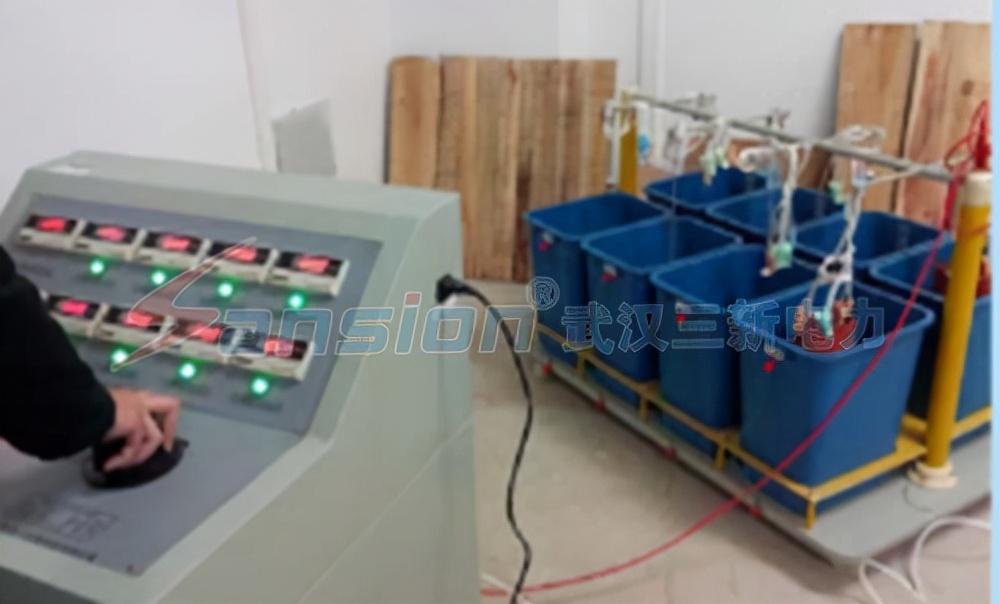

安全工器具耐压装置采用多路高压泄流测量技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。

安全工器具国家试验标准：

名称

电压等级(kV)

周期

交流耐压(kV)

时间（min）

泄漏电流(kV)

附注

绝缘棒

6~10

每年一次

44

5

35~154

四倍相电压

220

三倍相电压

绝缘挡板

6~10

每年一次

30

5

35（20~40）

80

绝缘装

35（20~40）

每年一次

80

5

绝缘夹钳

110

每年一次

三倍线电压

5

220

260

6~10

440

验电笔

6~10

每六个月一次

40

5

发光电压不高于额定电压的25%

20~35

105

绝缘手套

高压

每六个月一次

8

1

≤9

低压

2.5

≤2.5

橡胶绝缘靴

高压

每六个月一次

15

1

≤7.5

核相器电阻管

6

每六个月一次

6

1

1.7~2.4

10

10

1.4~1.7

绝缘绳

高压

每个月一次

105/0.5m

5

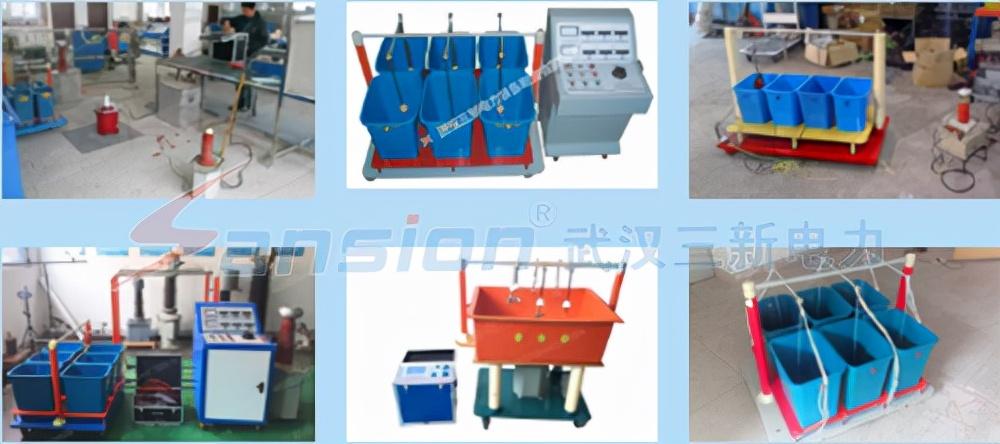

选型指南：

名称（型号）

NYZ-A

NYZ-B

NYZ-C

NYZ-D

操作部分

普通（6支）

√

全自动（6支）

√

√

全自动带脱口（8支）

√

升压部分

3kVA/30kV

√干式可选：油式、气式

-

√干式可选：油式、气式

-

5kVA/50kV

√油式可选：干式、气式

√油式可选：干式、气式

-

√油式可选：干式、气式

10kVA/100kV

√油式可选：干式、气式

√油式可选：干式、气式

-

√油式可选：干式、气式

更高耐压等级

√气式可选：油式

√气式可选：油式

-

√气式可选：油式

试验支架

绝缘靴/手套

手动

手动

手动

自动

绝缘杆耐压

□手动 □自动

□手动 □自动

□手动 □自动

□手动 □自动

验电器耐压

□手动 □自动

□手动 □自动

□手动 □自动

□手动 □自动

绝缘绳耐压

□手动 □自动

□手动 □自动

□手动 □自动

□手动 □自动

绝缘服/毯耐压

手动

手动

手动

手动

斗臂车耐压

手动

手动

手动

手动

备注：该设备成套设备，以上也可以自由组合定制。

三新电力从事电测行业多年，专业生产NYZ安全工器具系列耐压装置，旗下产品品质可靠，欢迎广大客户前来选购！
