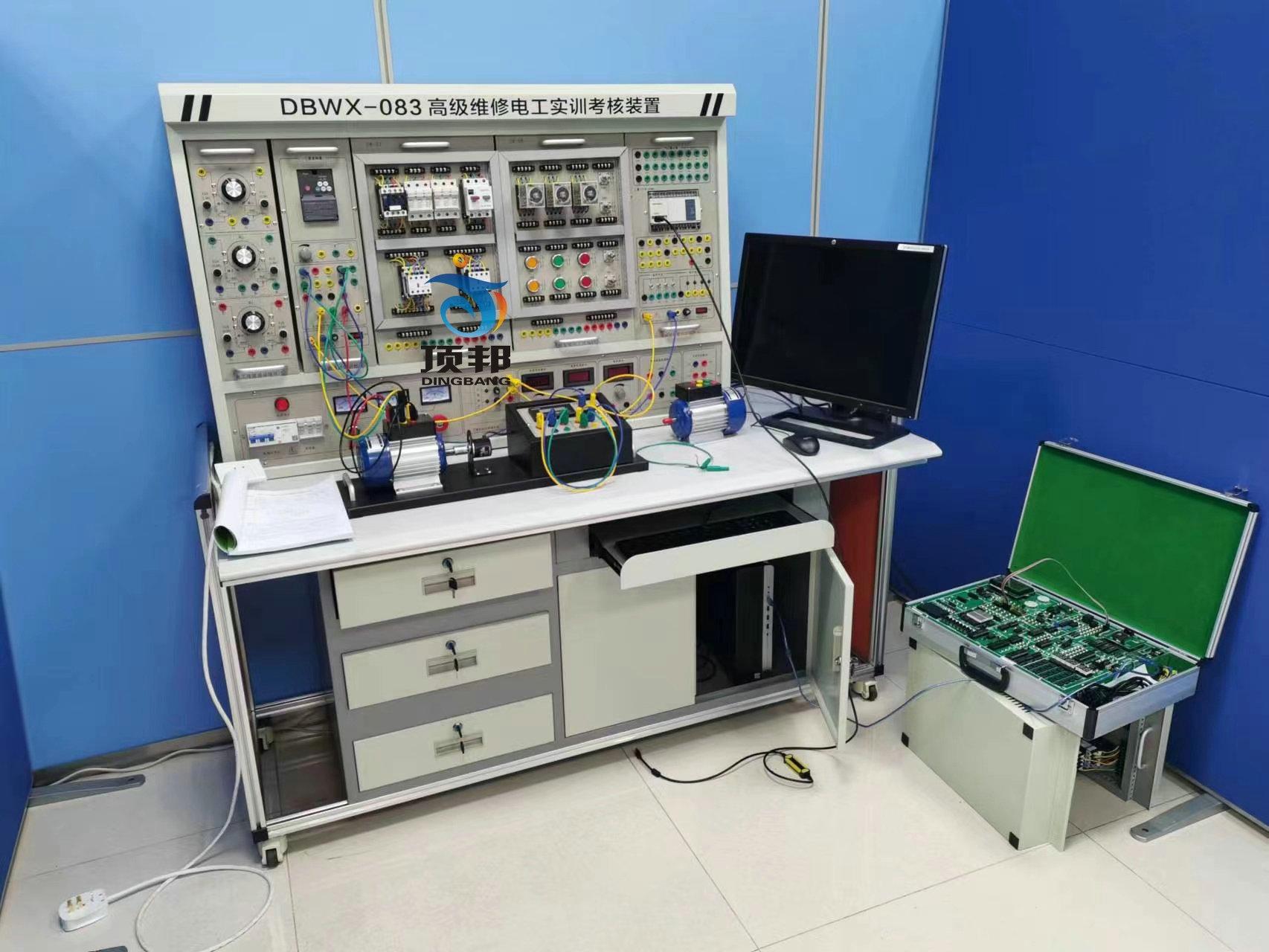

高级维修电工实训考核装置

一、概述高级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。三、技术性能1.输入电压：三相四线制380V±10% 50Hz2.工作环境：环境温度范围为-5～＋40℃3.装置容量：＜1KVA4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护5.外形尺寸：1600mm×700mm×1450mm三、实训装置的基本配置及功能高级维修电工实训考核装置主要由实训屏、实训挂箱、实训器材、实训桌等到组成。（一）实训屏实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。4、提供～220V插座2只，为外部设备提供工作电源。5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。6、固定低压直流电源：+5V、±12V有过载保护7、恒流源：4mA-20mA连续可调一路（二）实训挂箱及器材配备1、DB-61维修电工挂箱（一）2、DB-62维修电工挂箱（二）3、DB-63维修电工挂箱（三）4、DB-64维修电工挂箱（四）5、DB-65维修电工挂箱（五）6、DW-PLC可编程控制器实训组件：提供三菱FX3U主机及配套转换接口，SC-09编程电缆。7、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。8、PLC仿真实训软件一套：（1）通过PLASH虚拟环境实时显示PLC的运行状态（2）可以实现PLC虚拟接线，并对接线进行错误检查（3）PLC编程训练、PLC程序编写测试等功能（4）实现PLC运行模拟，对错误程序进行检查9、变频器实训挂箱配置三菱FR-D720S变频器，带有RS485通讯接口及BOP操作面板。10、单片机实训挂箱配备51/96/8088/8086等CPU单片机、微机全部软硬件。11、九孔万能实中板 2块12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。13、电机导轨及光码盘测速系统含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。14、三相鼠笼异步电动机 120W Y接法 220V 1台15、三相鼠笼异步电动机180W Y/△ 380V 1台16、安全配备灭火器 1台（三）实训桌铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。四、实验项目（一）电拖部分1.三相电机直接启动控制2.三相电机点动控制3.三相电机自锁运行控制4.带电流表的点动与连续运行控制5.带电能表的两地控制6.单向运行反接制动控制7.时间继电器控制电动机Y/△降压起动控制8.工作台自动往返行程开关控制（二）PLC综合实训1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）2.PLC仿真实训3.PLC控制台三相异步电动机正反转控制4.PLC控制台三相异步电动机Y/△启动控制5.PLC控制台三相异步电动机降压启动控制6.PLC控制台三相异步电动机能耗制动控制7.PLC控制台三相异步电动机自锁运行控制（三）基于变频器的电机拖动与控制实训1．变频器功能参数设置与操作2．变频器报警与保护功能3．多段速度选择变频调速4．外部端子点动控制5．控制电机正反转运动控制6．控制电机运行时间操作7．瞬间停电变频器参数设定8．外部电压变频调速9．三相异步电动机的变频开环调速（四）PLC、变频器的电机的拖动控制实训1. 基于PLC通信方式的多段速选择变频调速 2. 基于PLC通信方式的变频器开环调速3. 基于PLC通信方式的变频器闭环调速（五）单片机技能实训A、MCS-51单片机实训软件部分1. 清零程序2. 拆字程序3. 拼字程序4. 数据区传送子程序5. 数据排序实验6. 查找相同数个数7. 无符号双字节快速乘法子程序 8. 多分支程序9. 脉冲计数（定时/计数实验）10. 电脑时钟（定时器、中断器综合实验）11. 二进制转换到BCD12. 二进制转换到ASCII13. 八段数码管显示14. 键盘扫描显示实验硬件部分 1. P1口亮灯实验2. P1口转弯灯实验3. P3.3输入，P1口输出4. 工业顺序控制（中断控制）5. 8255 A.B.C输出方波6. 8255 PA口控制PB口7. 8255控制交通灯8. 简单I/O口扩展实验9. A/D转换实验10. D/A输出方波11. 电子音响 12. 继电器控制13. 步进电机实验14. 8253方波15. 串并转换实验16. 外部存储器扩展实验17. MCS-51串行口应用实验㈠——双机通信18. MCS-51串行口应用实验㈡——与PC机通信19. 温度闭环控制20. 小直流电机调速实验21. 外部中断（急救车与交通灯）B、8088/8086系列微机实训软件部分 1．清零程序2．拆字程序3．拼字程序4．数据区移动5．数据排序实验6．找“零”个数 7．32位二进制乘法8．多分支程序9．显示子程序10．键盘扫描显示实验11．二进制转换到BCD12．二进制转换到ASCII硬件部分 1．8255并行口实验㈠：A.B.C口输出方波2．8255并行口实验㈡：PA口控制PB口3．8255并行口实验㈢：控制交通灯4．简单I/O口扩展5．A/D转换实验6．D/A转换实验㈠：输出方波7．D/A转换实验㈠：输出锯齿波8．8259中断控制器实验 9．定时／计数器：8253方波10．继电器控制11．8251串行通信实验㈠：自发自收12．8251串行通信实验㈡：与PC通信13．步进电机控制14．小直流电机调速实验15．温度闭环控制16．音频驱动实验C、MCS-96单片机实训软件部分 1．清零程序2．拆字程序3．拼字程序4．数据区传送子程序5．数据排序实验6．查找相同数个数7．无符号双字节快速乘法子程序8．多分支程序9．定时器1实验——定时中断10．定时器T1和T2同时产生中断 11．80C196外部中断实验12．80C196软件方法产生中断13．利用HSI测脉冲宽度14．利用HSI测量单脉冲宽度15．利用HSO产生单脉冲16．利用HSO产生连续脉冲17．软件定时器18．80C196 A/D转换实验19．利用80C196的PWM产生各种波形20．二进制转换到BCD进制转换到ASCII硬件部分 1．P1口亮灯实验2．P1口转弯灯实验3．P2.6输入，P1口输出4．工业顺序控制5．8255 A.B.C输出方波6．8255 PA口控制PB口7．8255控制交通灯8．简单I/O口扩展实验9．A/D转换实验10．D/A输出方波 11．继电器控制12．8253方波13．80C196串行口实验14．LED七段数码管显示实验15．键盘显示综合实验16．音频驱动实验17．步进电机实验18．直流电机实验19．外部中断（急救车与交通灯）（六）室内照明配电1.插座和一个开关控制一盏灯2.日光灯线路的接线3.声控开关控制白炽灯电路的接法 4.单相电度表直接接线电路5.配电板的安装6.两地控制一盏灯的接法（七）电子技术综合训练1.单相桥式整流电路2.串联可调稳压电源电路3.晶闸管测试电路4.晶闸管可控整流 5.电子门铃电路6.电子报警器电路7.光控灯路灯自动开关电路8.电子催眠器电路（八）安全急救演示（九）消防技能的认识与掌握（教师演示）

来源：https://www.aiav.com.cn/wxdg/DBWX-083.html

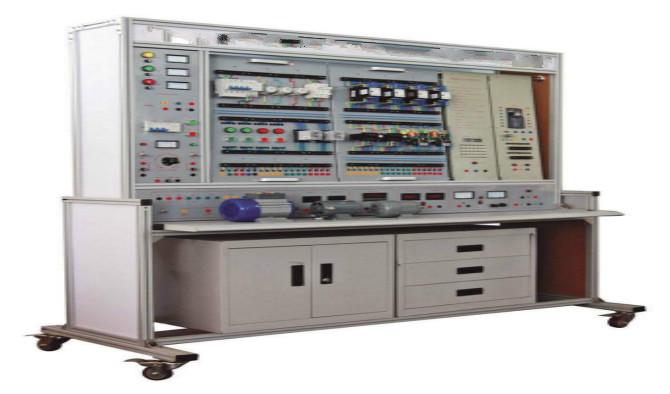

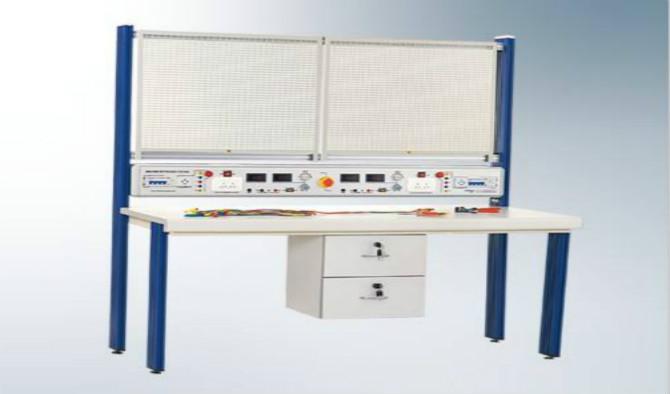

维修电工技能实训考核装置的优点

维修电工技能实训考核装置是根据《维修电工（高级）》（劳动社会保障出版社出版）培训教材中关于电力电子与自动控制部分的技能培训要求，吸收国内同类产品的优点，充分考虑了实验室的现状和发展趋势，对原电力电子及电气控制实验装置在外形、功能上进行优化组合，增加了故障的设置与排除功能（每个故障点都有测试孔引出），精心研制而成。下面小编来介绍一下它的优点。

一、综合性强

本装置综合了目前国内各类学校电子技术，电力电子、半导体变流、交直流调速、PLC可编程控制技术、电机控制理论等几个方面的技能培训项目。

二、适应性强

能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

三、整套性强

从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。

四、直观性强

各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

五、科学性强

装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。

六、开放性强

控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。

以上就是关于维修电工技能实训考核装置的优点的讲解，希望大家在看完这篇文章后，能够对于此考核装置有更进一步的认识和了解。
