电工必备5大工具（附操作详解），看你是否真的会用？

本文介绍几种电工常用的仪器仪表和使用方法，主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。

一万用表

万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。

1、万用表的使用方法

（1）、 端钮（或插孔）选择要正确

红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔内），有的万用表备有交直流2500伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。

（2）、 转换开关位置的选择要正确

根据测量对象将转换开关转到需要的位置上。如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。使用时应先选择测量种类，然后选择测量量程。

（3）、 量程选择要合适

根据被测量的大致范围，将转换开关转至该种类的适当量程上。测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。

（4）、 正确进行读数

在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。

（5）、 欧姆档的正确使用

①选择合适的倍率档：

测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。

②调零：

测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证测量准确性。如果指针不能调到零位，说明电池电压不足需要更换。

③不能带电测量电阻：

测量电阻时万用表是由干电池供电的，被测电阻决不能带电，以免损坏表头。在使用欧姆档间隙中，不要让两根测试棒短接，以免浪费电池。

二兆欧表

欧兆表俗称摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧（MΩ），故称兆欧表。兆欧表的种类有很多，但其作用大致相同。

手摇式兆欧表

电子式兆欧表

1、兆欧表选用

规定兆欧表的电压等级应高于被测物的绝缘电压等级。所以测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；

测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表；测量绝缘子时，应选用2500~5000V兆欧表。

一般情况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。

2、绝缘电阻的测量方法

兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”（E）和“线路”（L），在下方较小的一个接线柱上标有“保护环”（或“屏蔽”）（G）。

（1）、 线路对地的绝缘电阻

将兆欧表的“接地”接线柱（即E接线柱）可靠地接地（一般接到某一接地体上），将“线路”接线柱（即L接线柱）接到被测线路上，如下图所示。

连接好后，顺时针摇动兆欧表，转速逐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。

实际使用中，E、L两个接线柱也可以任意连接，即E可以与接被测物相连接，L可以与接地体连接（即接地），但G接线柱决不能接错。

（a）测量线路的绝缘电阻

（b）测量电动机绝缘电阻

（c）测量电缆绝缘电阻

（2）、 测量电动机的绝缘电阻

将兆欧表E接线柱接机壳（即接地），L接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。

（3）、 测量电缆的绝缘电阻

测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接，接线柱L与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接，如上图c所示。

三电流表

电流表串接在被测量的电路中，测量其电流值。按所测电流性质可分为直流电流表、交流电流表和交直两用电流表。就其测量范围又有微安表、毫安表和安培表之分。按动作原理分为磁电式、电磁式和电动式等。

便携式钳型电流表

1、电流表的选择

测量直流电流时，较为普遍的是选用磁电式仪表，也可使用电磁式或电动式仪表。测量交流电流时，较多使用的是电磁式仪表，也可使用电动式仪表。对测量准确度要求高、灵敏度高的场合应采用磁电式仪表；对测量精度要求不严格、被测量较大的场合常选择价格低、过载能力强的电磁式仪表。

电流表的量程选择应根据被测电流大小来决定，应使被测电流值处于电流表的量程之内。在不明确被测电流大小的情况时，应先使用较大量程的电流表试测，以免因过载而损坏仪表。

四电压表

电压表并联在被测电路中，用来测量被测电路的电压值。按所测电压的性质分为直流电压表、交流电压表和交直两用电压表。就其测量范围又有毫伏表、伏特表之分。按动作原理分为磁电式、电磁式和电动式等。

1、电压表的选择

电压表的选择原则和方法与电流表的选择基本相同，主要从测量对象、测量范围、要求精度和仪表价格等几方面考虑。测量精度要求不高，一般多用电磁式电压表。而对测量精度和灵敏度要求高的，多常采用磁电式多量程电压表，其中普遍使用的是万用表的电压档。

2、使用方法

（1）、 一定要使电压表与被测电路的两端相并联。

（2）、 电压表量程要大于被测电路的电压，以免损坏电压表。

（3）、 使用磁电式电压表测量直流电压时，要注意电压表接线端上的“+”、“—”极性标记。

（4）、 电压表具有内阻，内阻越大，测量的结果越接近实际值。为了提高测量的准确度，应尽量采用内阻较大的电压表。

（5）、 测量高电压时要使用电压互感器。电压互感器的初级线圈并接在被测电路上，次级线圈额定电压为100伏，与量程为100伏的电压表相接。电压表指示值乘以电压互感器的变压比，为所测实际电压的数值电压互感器在运行中要严防次级线圈发生短路，通常在次级线圈中设置熔断器作为保护。

五接地电阻测量仪

接地电阻是指埋入地下的接地体电阻和土壤散流电阻。

使用方法：

1、 拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

2、 将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、 把摇表置于接地体近旁平整的地方，然后进行接线。

（1）、 用一根连接线连接表上接线桩E和接地装置的接地体E′。

（2）、 用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。

（3）、 用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。

4、 根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。

5、 以约120转/分钟的速度均匀地摇动摇表。当表针偏转时，随即调节微调拨盘，直至表针居中为止。以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。

6、 为了保证所测接地电阻值的可靠，应改变方位重新进行复测。取几次测得值的平均值作为接地体的接地电阻。

-----------------------END-------------------------

您的每一次分享都是给我们的鼓励，谢谢！

电工操作最基本的测试仪器有哪4种？都知道怎么使用吗？

在电气系统的安装维护或者修理中，除了常带一些基本操作工具外，还需要一些基本的测试仪器。这些测试仪器也许因每个操作者工作习惯不同或工作性质不同，会选择不同的仪器，没有一个统一的标准。有的一般性检修就带一个万用表、摇表就能完成检修工作。笔者认为若要准备4种最基本的测试仪器就可满足大多数的工作需要。这4种测试仪器分别是数字万用表、红外测温仪、接地测试仪和绝缘电阻测试仪（或摇表）。

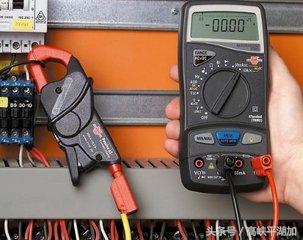

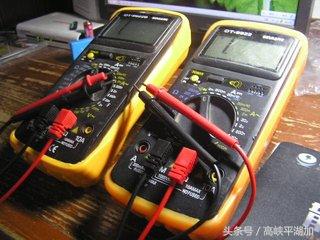

第一，带上一块数字万用表可用来测量电压、电流、电阻以及其他参数。用的好的话可以通过用各种各样的附件来扩展一些测量功能。训练有素的人员用高质量的数字万用表和适当的电流和电压探头就可以查找很复杂的问题。

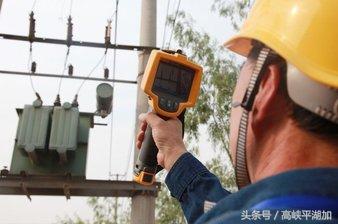

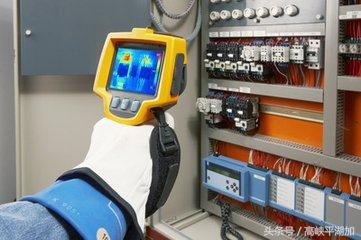

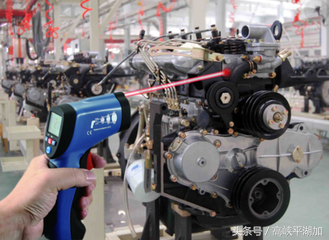

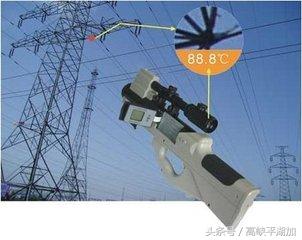

第二，带上一块红外测温仪。红外测温仪一般检修可能使用不上，在稍大一些设备检修上用它可以避免一些预防性维护的错误。规范中预防性维护步骤要求每年一次拧紧接头螺杆。实际上不是所有的螺栓都需要紧一次，如果螺杆本来就很紧的话，再拧只会损坏螺纹，反而会减弱连接，增加连接处的接触电阻，从而引起设备最终损坏。那用红外测温仪查找热点是最好的解决办法。因为螺栓有松动的话，接触电阻就相对变大，导致连接处温度上升，使用红外测温仪就能发现有松动的螺栓。红外测温仪使查我找故障既快速又方便，它并不局限于发现松动的螺栓，还可以检测发现导线的损坏、断路器的过热和变压器、电动机变速箱油温是否过高，要不要换油等。另外用它对检查冷却器的进口和出口温度或查找工厂通风系统的故障是很重要的。因为温度升高常常喳暗示着有某种问题。对油浸变压器做作预报性维护也是非常方便。

第三、接地测试仪。接地测试仪是保证电力质量的关键工具，它们对保护人员和设备免受意外电流的伤害、以及保证设备的正常运行也是很关键的。常用的类型有钳形测试仪和三点式测试仪两种。

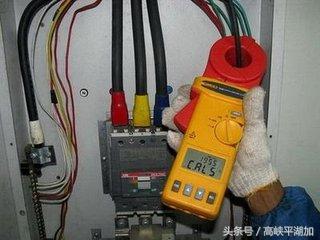

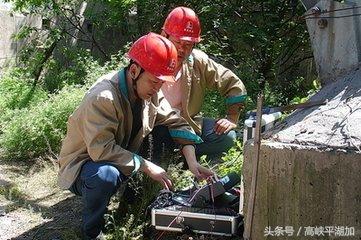

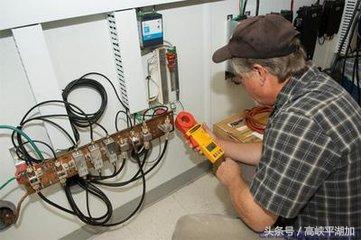

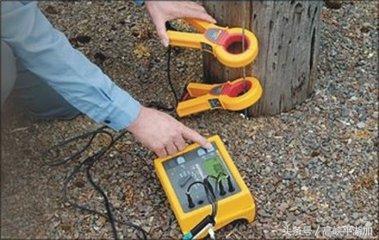

三点式接地测试仪可测量接地栅网或接地电极的接地电阻，在测量时为了获得正确并有用的测量数据，必须离线测量。这意味着要切断电源，并断开电网中性线。实际操作中是很难切断电源的，所以不能使用三点式接地测试仪，可以用钳形接地测试。三点式接地测试仪只能对在建的新设备进行测试效果比较好。钳形接地测试仪测量要在接地的终点进行,不需要通过任何接地回路进行测量(一般测量时挖空地底部连接的下面，用钳形接地测试仪的钳口钳住接地杆进行测量)，它会给出精确并有用的接地系统电阻的读数，我们只需读数即可。

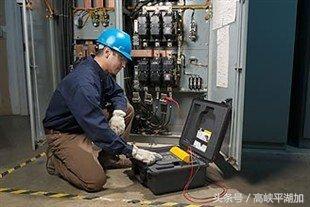

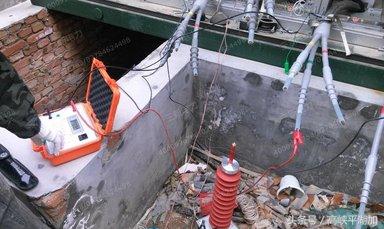

第四、绝缘电阻测试仪。绝缘电阻测试仪有多种结构，众所周知的传统的手摇式兆欧表已经被用了一百多年了。电工操作人员都应该掌握其使用方法。在选型方面要多考虑。绝缘电阻测试仪除了手摇的外还有新型的电动机驱动的、整流电源驱动的以及电池驱动的结构。购买时应注意比较各种型号的优点和需要进行的具体工作。

除了一些基本使用操作外绝缘电阻测试仪可以用来估计可疑的电缆损坏。举例说明：假设来自雷击的瞬态浪涌引起大型电动机绕组烧断,但电缆是否损坏尚不能确定。除非知道为该电动机供电的馈电电路或分支电路的情况，否则给修复后的电动机通电是很危险的，而更换全部电缆却又很昂贵。绝缘电阻测试可以告诉你哪些电缆损坏了。这种情况下,在把电动机报修前也可以用绝缘电阻测试仪来确定电动机绕组的情况。可以进行的绝缘电阻测试包括:1min绝缘电阻、极化指数(即10min绝缘电阻值与1min绝缘电阻值之比)和吸收比(即1min绝缘电阻值与15s绝缘电阻值之比)等以及对电缆护套的绝缘电阻测试和外皮检查，以判断绝缘情况是否良好等等。

大家看看这4种测试仪器是否能满足大部分检修工作？
