建筑水电安装板面定位图纸怎么看，怎样按图施工？水电工必看

建筑水电安装是个技术活，每项工序都要按照图纸以及规范严格施工。除了工程师是专业的以外，现场实际操作的水电工基本都是边做边学的居多，工程师亲自动手的几乎没有，所以我们水电工要学的有很多。建筑水电安装，识图定位是最基本的基础技能，只有掌握了图纸的基本看法，才能更好的开展施工！

一套房子里，有强电与弱电，线管有的向上弯，有的向下弯。强电有插座、照明，弱电有网络、电视、电话。在水电安装中，我们该怎么一一按照图纸来做呢？

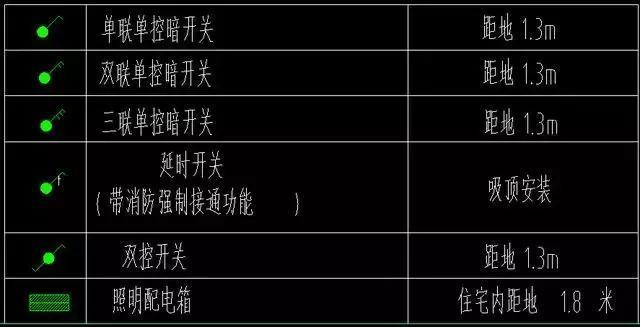

首先来看看照明部分，照明线路在预埋定位时，线盒都是固定在楼板上的，真正使用的却是下一层的住户。开关线管应向下弯，安装到下层住户图纸做指定位置。按照国家标准设计的安装尺寸为：高度1.3米，门边0.15米（门旁开关）。

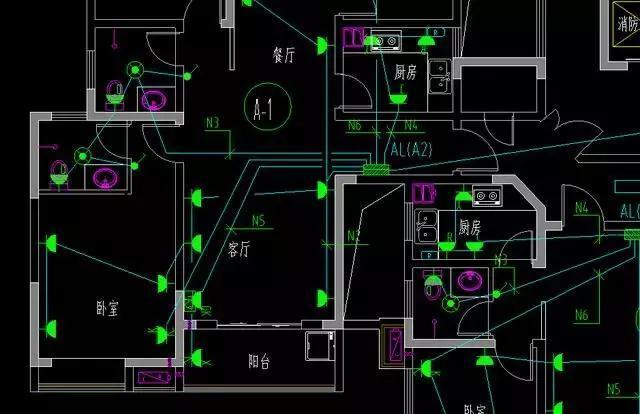

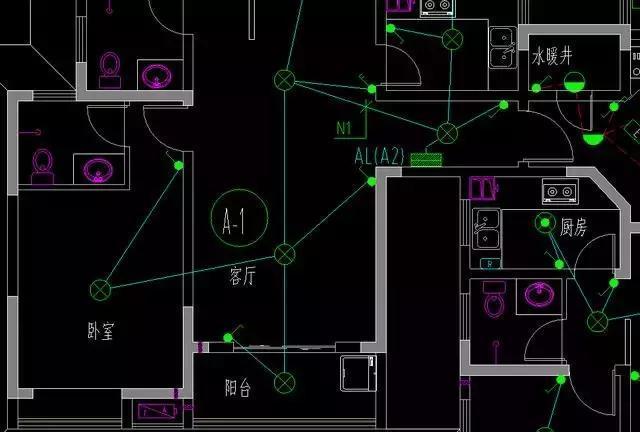

图纸中，N1、N2、N3、N4、N5、、、是回路序号

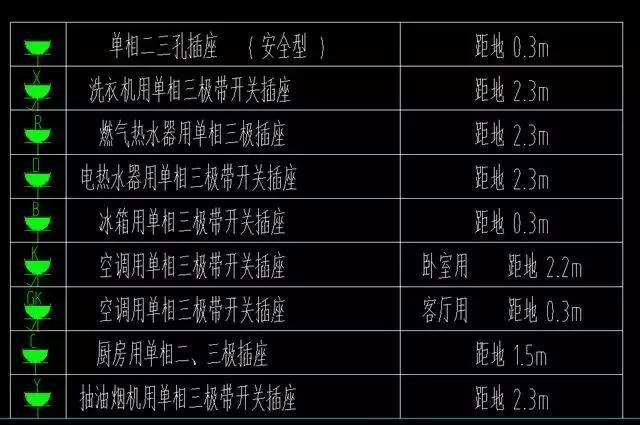

插座平面图内，插座的种类分很多种，有普通插座、卫生间插座、厨房插座、卫生间插座、洗衣机插座、空调插座等各种插座，他们的在图纸上的标准通常是在普通插座的基础上添加一个字母，比如在旁边多标注一个X，用来代表洗衣机插座，标注一个K，用来代表空调插座。因为用途不同，标注的方法也不会相同，高度尺寸也不可能会全部统一。

我们在预埋时，又该怎么做呢？用户电箱的高度通常都在一米五以上，而插座中，除了普通插座和柜式空调插座的高度是0.3米外，其他的插座高度基本都是在1.5米或以上。

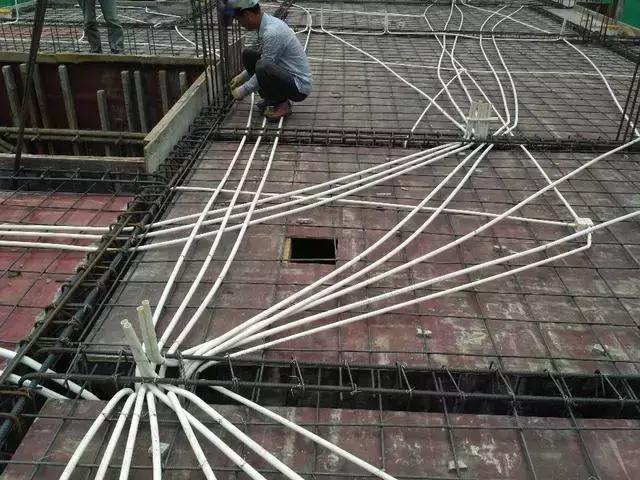

在预埋时，插座向上弯，以及向下弯，哪种更有好处呢？现在的楼层高度基本是三米左右。如果是1.5米高的插座，向上弯管，那就需要从地面向上开一条1.5米长的线槽，电箱位置同样需要从地面向上开一条1.5米以上的线槽，两条线槽加起来，就需要开3米以上线槽。而如果向下弯管则不同，向下弯管的位置基本都是在梁内，梁的深度如果是0.5米深，那从梁底香下开槽，就会少开0.5米的线槽，电箱位置从梁底向下开槽，同样也会少开一段线槽。高度越高，向下弯管开槽越有利，同样也会越省材料与人工。

这样一对比，1.5以上的插座，向下弯管，比向下弯管更有优势。向下弯管楼下住户用，向上弯管本层住户用！具体可以参照图一做法，向上弯的，只有普通插座和柜式空调插座，高度是0.3米。

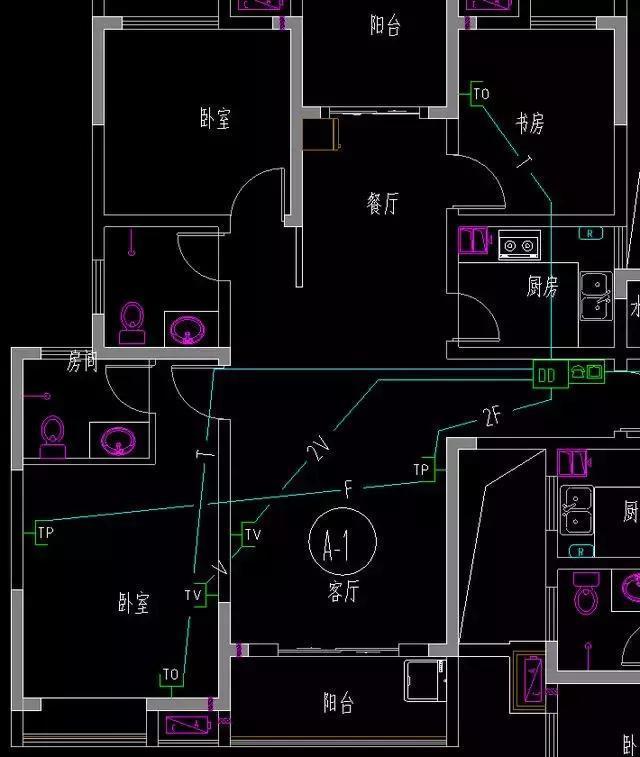

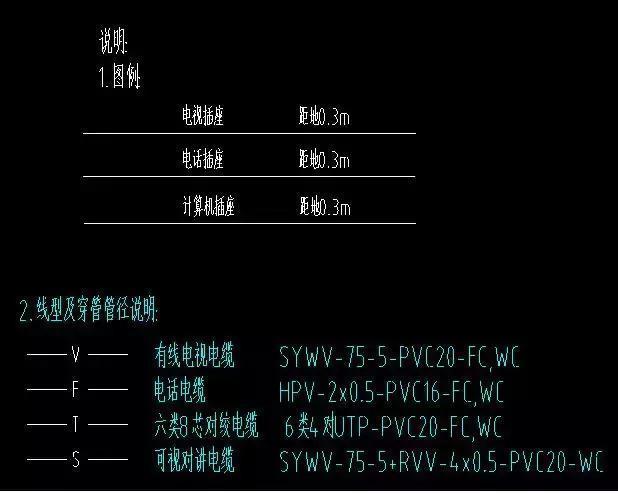

除了照明插座外，自然少不了弱电插座，室内弱电安装主要有：电话插座（TP），电视插座（ TV），电脑插座（TO）以及对讲。对于弱电插座，走的都是一管一线，其目的是为了避免防干扰，图纸中2V以及2F都是双管，分开进入每个插座盒子。图中有多少个弱电插座点，就需要从弱电箱出多少条线管，分开接入。

插座具体离墙的位置是多少，大家可以按照比例来定位，或者拿份CAD的图纸来测量插座的安装间隔距离！

看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。

低层楼及普通住房供配电系统识图知识

1、低层住宅楼系统

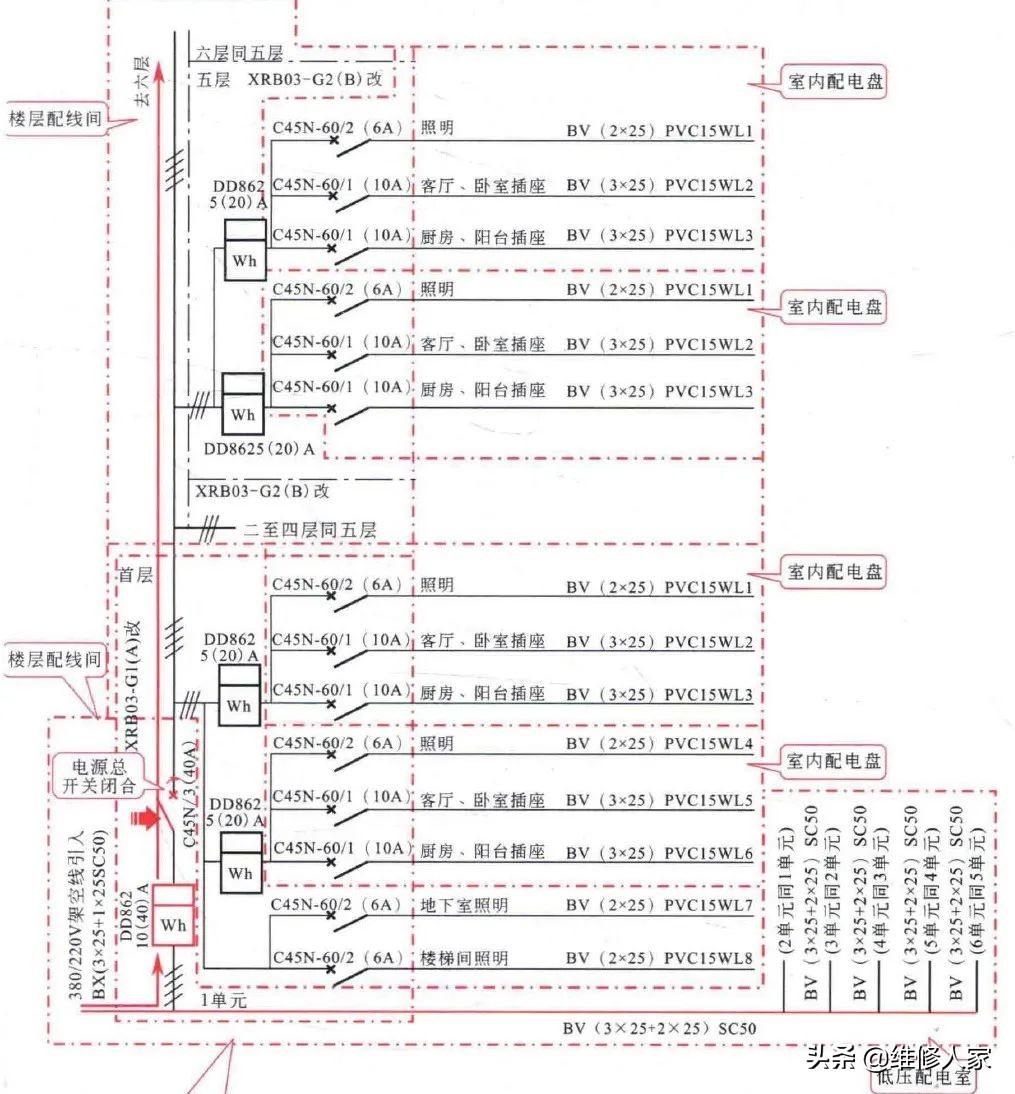

住宅楼供配电系统是一种适用于六层楼以下的供配电系统，该系统主要是由低压配电室、楼层配线间以及室内配电盘等部分构成的。

下图所示为典型电工电路中由字母+数字代码构成的文字符号标识。

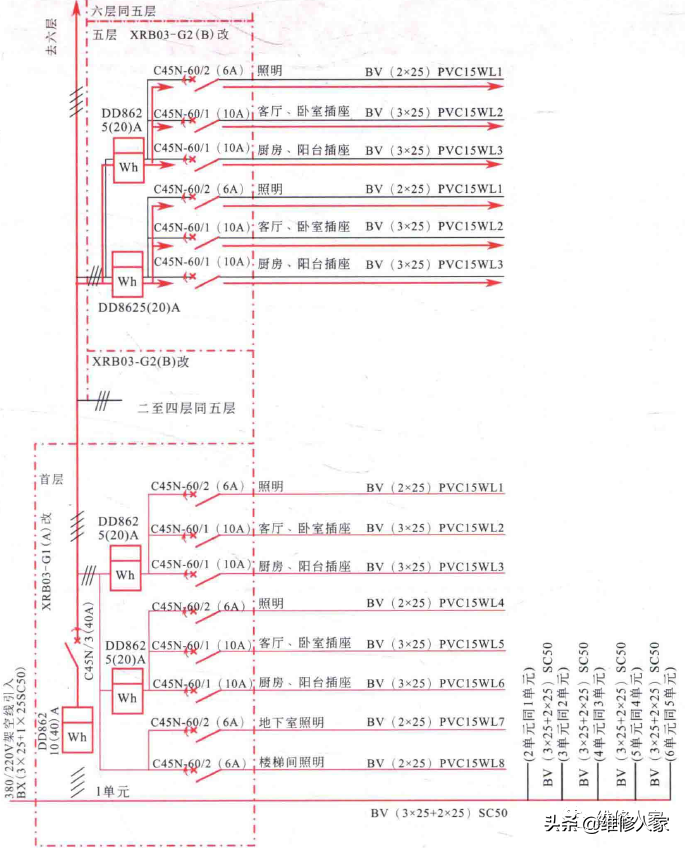

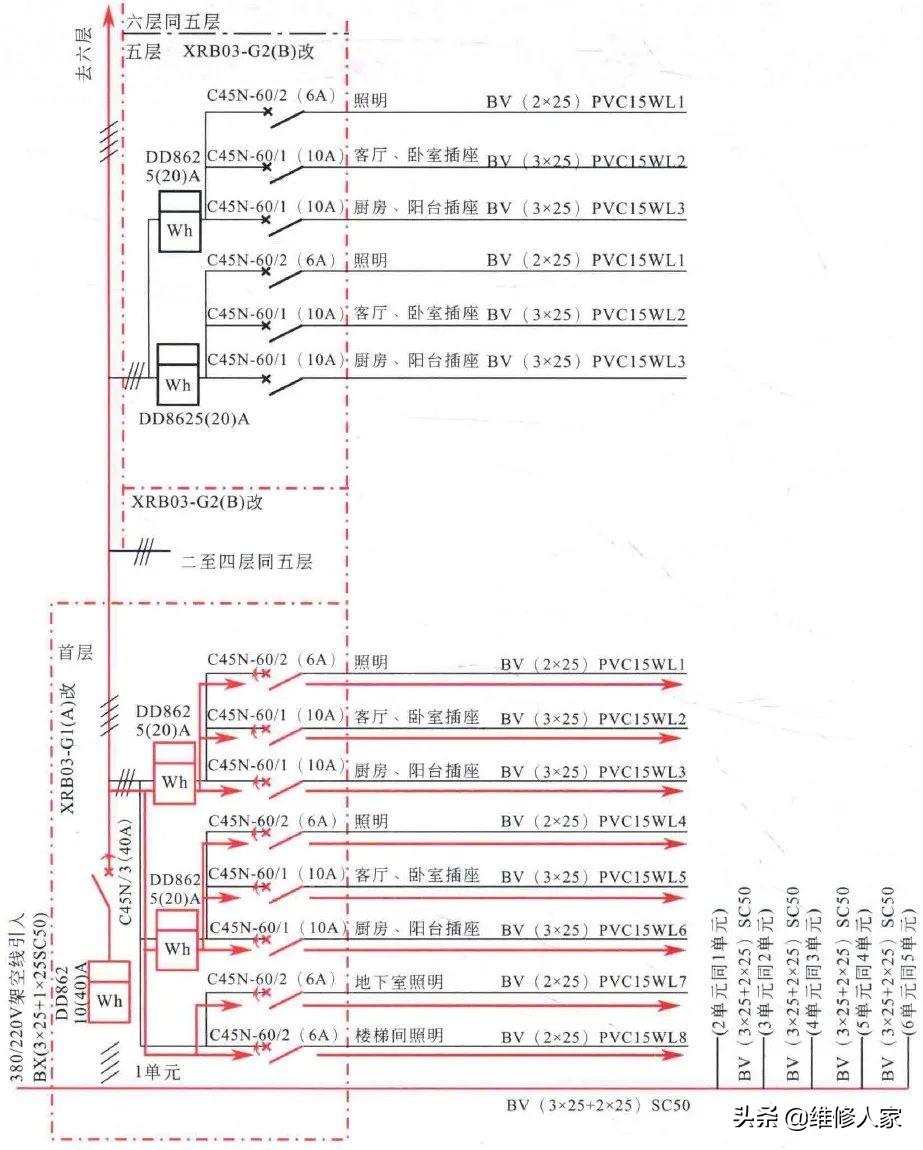

该单元配电系统中电源引入线选用三相四线制，有三根相线和一根零线。经过总电能表DD862，再经总断路器C45N，送入各个楼层中。

首层进户线的供配电过程:

由于一个楼层有两个用户，所以将进户线分为两条。每一条都经过一个电度表DD8625 (20) A，经电度表后分为三路。—路经断路器C45N-60/2 (6A)为照明灯进行供电；另外两路分别经断路器C45N-60/1 (10A)后，为客厅、卧式和厨房、阳台的插座供电。此外还有一条进户线经两个断路器C45N-60/2 (6A)后，为地下室和楼梯的照明灯供电。

二层至六层进户线的供配电过程：

由于一个楼层有两个用户，所以将进户线分为两条。每一条都经过一个电度表DD8625 (20) A，经电度表后分为三路。—路经断路器C45N-60/2 (6A)为照明灯进行供电。另外两路分别经断路器C45N-60/1 (10A)后，为客厅、卧式和厨房、阳台的插座供电。

2、两室一厅房间供配电系统

两室一厅供配电电路是一种应用在家庭配电系统中的低压配电电路，在配线电路中设置有电度表、总断路器、支路断路器等设备，用来对照明、插座以及空调等进行供电。

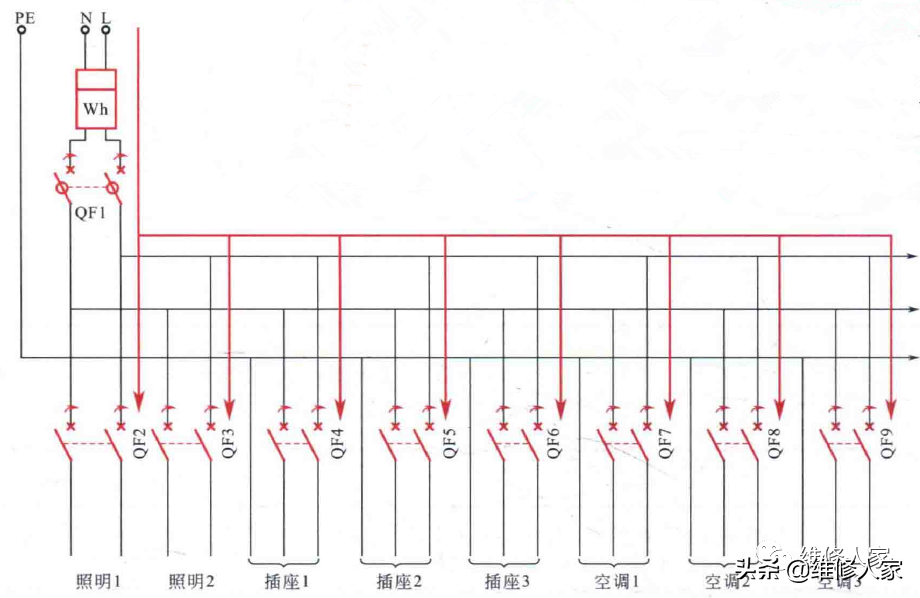

典型两室一厅供配电电路： 两室一厅供配电电路主要是由配电箱、配电盘等构成的。该电路中电度表Wh、总断路器QF1、支路断路器QF2〜QF9等为两室一厅供配电电路的核心元件。交流220V市电电压经进户线送入配电箱中。

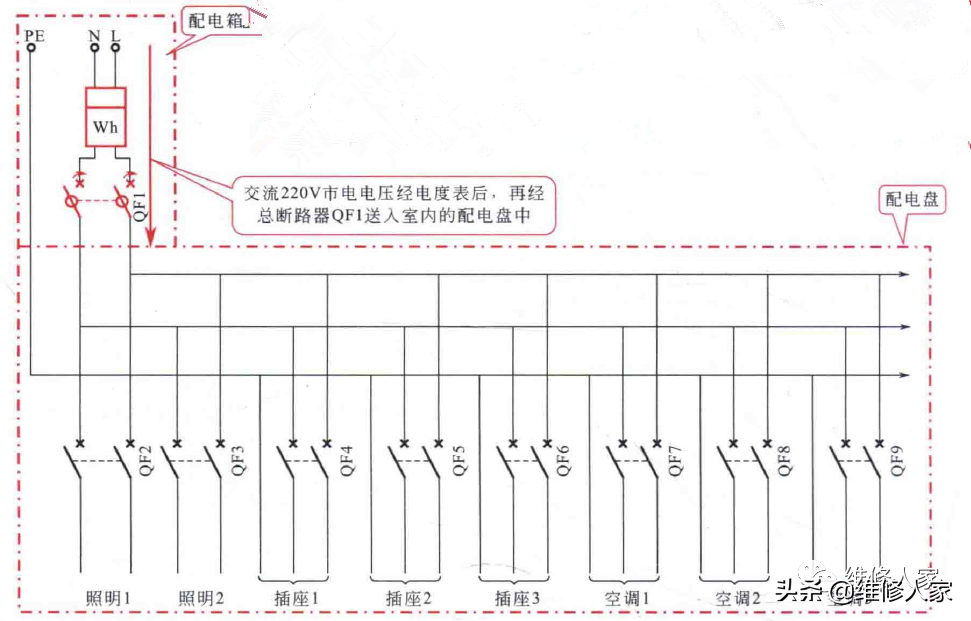

配电盘的供配电电路： 交流220V市电经配电箱送入配电盘中。照明电路供电主要有两路，分别经断路器QF2和QF3后为照明灯进行供电。

插座供电设置有三路，分别经断路器QF4、QF5, QF6后为插座供电，可将用电设备插接在插座上。空调器供电设置有三路，分别经断路器QF7、QF8, QF9后为空调器进行供电。
