105张电工实物接线图，为初学电路的朋友打开一扇门

有照明电路、电子电路、各类电气控制还有电表的各种接线，都是高清的实物接线图。只要认识这些电气元件，了解电气的结构，就可以仿照实物图练习实物接线，为初学电路的朋友打开一扇门。

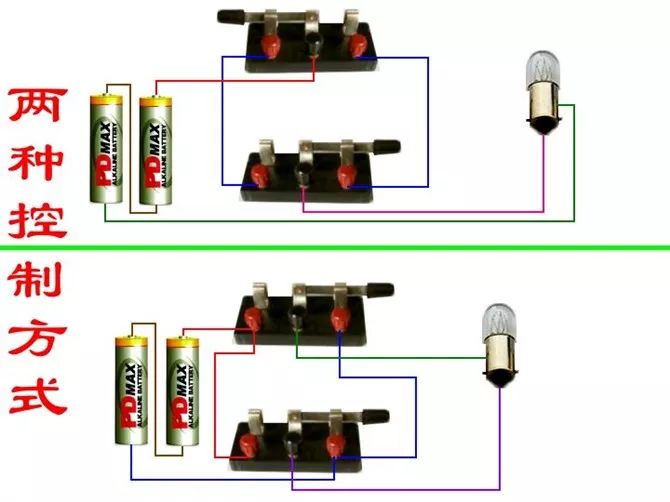

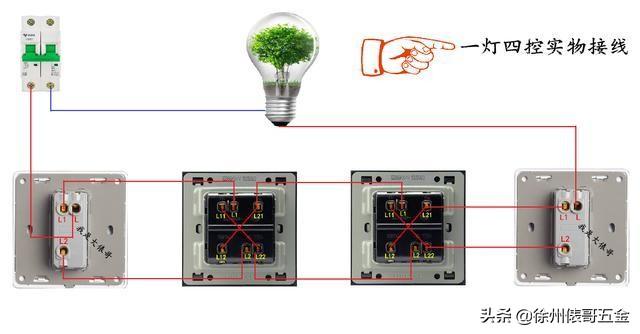

一、照明电路：

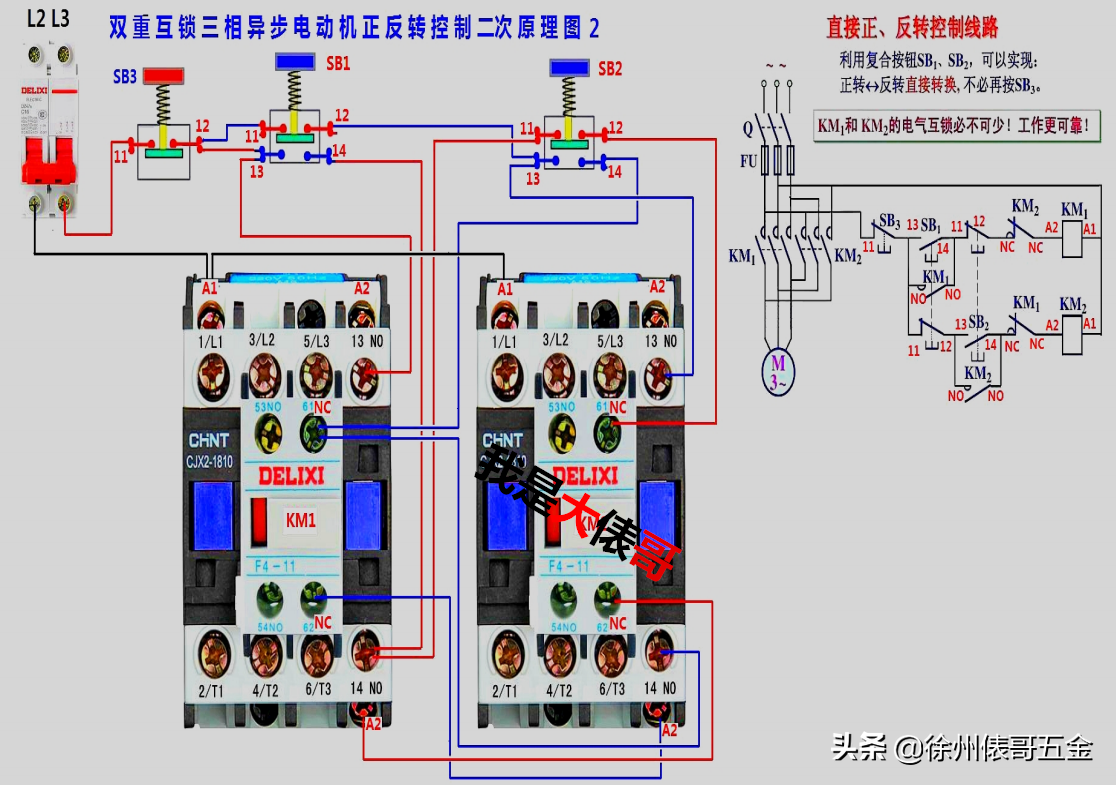

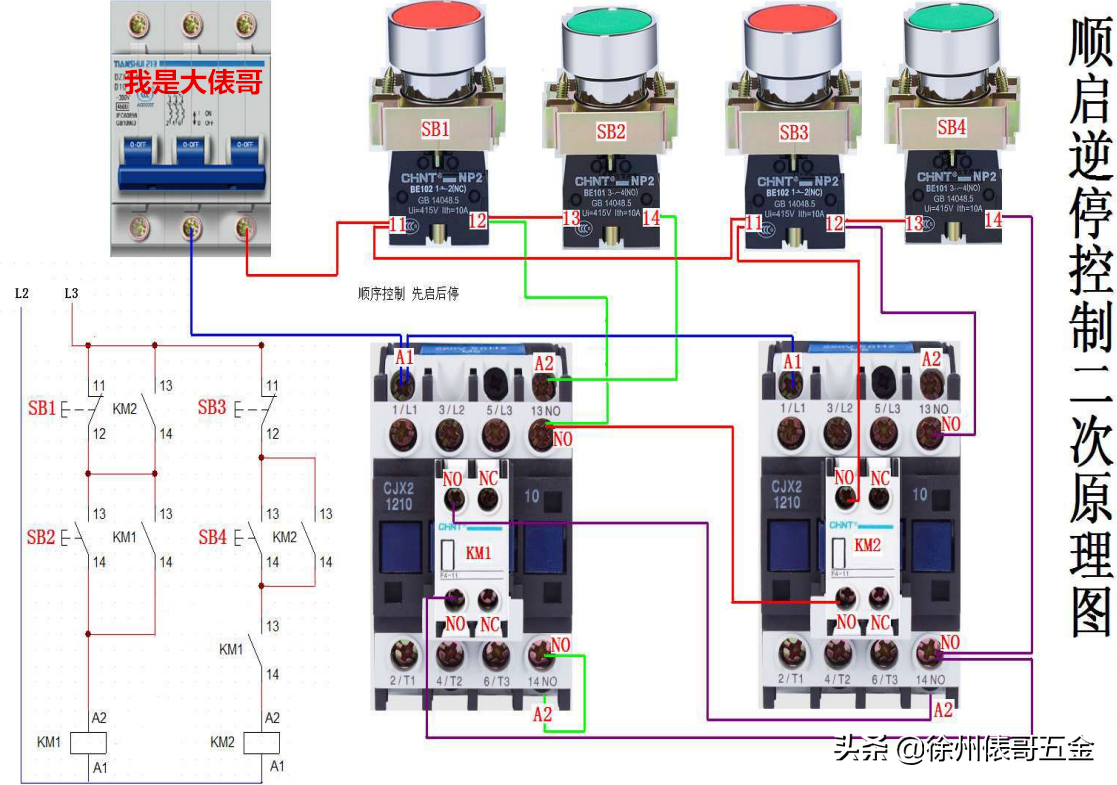

二、电气控制电路：

自锁电路

带过载保护的自锁电路

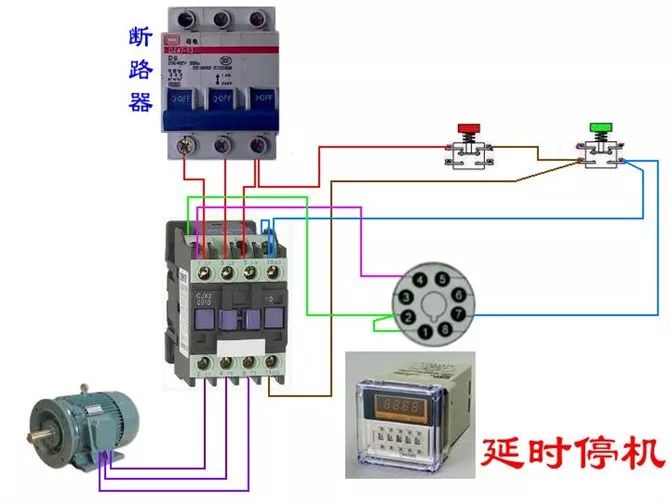

三、电气控制电路：

四：温控仪的接线：

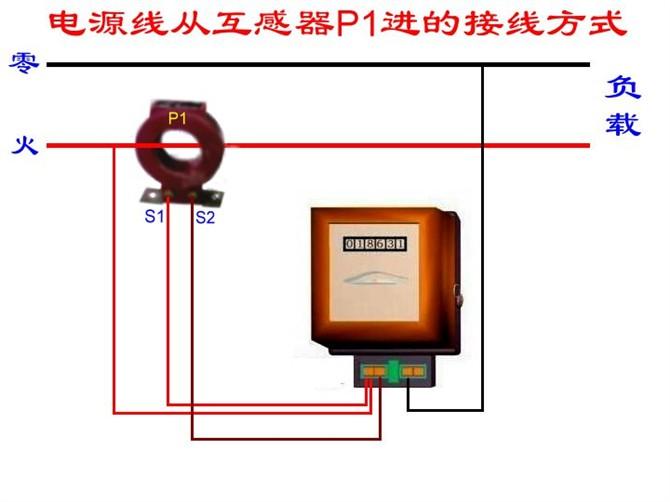

五、各类电表的实物接线：

六、其他电路：

（部分图片采集自网络，如有侵权，请联系删除！）

网络采集的一些电工电路，都是一些基础电路，如果手头有这些电气，可以直接照图练手，如有疑问，欢迎底部留言讨论。
