电工技术(试题及答案)

电工技术1（试题及答案）－第2套

1、试用戴维宁定理求电流 I 。（12分）

编辑

添加图片注释，不超过 140 字（可选）

解： 开路电压

​

编辑

添加图片注释，不超过 140 字（可选）

2、用电源等效变换法求电流 I 。（8分）

​

编辑

添加图片注释，不超过 140 字（可选）

解：

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

3、已知 R 1=1 W， R 2= R 3= R 4= R 5=6 W。试用叠加原理求电流 I 。（12分）

​

编辑

添加图片注释，不超过 140 字（可选）

解：

​

编辑

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

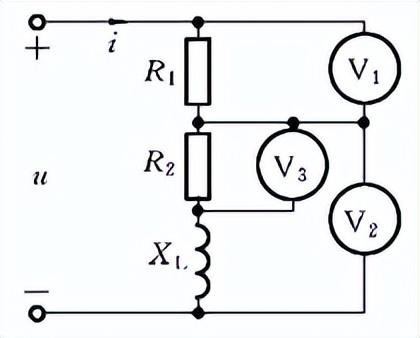

5、已知总电压的有效值为 U =220 V，1号、2号电压表的读数为 U 1= U 2=127 V。试求3号电压表的读数 U 3，并画出电压与电流的相量图。（12分）

​

编辑

添加图片注释，不超过 140 字（可选）

​

编辑

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

9、某 三 相 异 步 电 动 机，铭 牌 数 据 如 下：D 形 接 法， P N = 45 kW， U N = 380 V， n N = 980 r / min， h N = 92 %， l N = 0.87 ， I st / I N = 6.5， T st / T N = 1.8。求：

(1) 直 接 起 动 时 的 起 动 转 矩 及 起 动 电 流；

(2) 采 用 U－D 方 法 起 动 时 的 起 动 转 矩 及 起 动 电 流。（8分）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

10、填空题（每空1分，共8分）

（1）、熔断器在电路中起 短路 保护作用；热继电器在电路中起 过载 保护作用。接触器具有 欠压和失压 保护作用。

（2）、RL串联电路中，测得电阻两端电压为120V，电感两端电压为160V，则电路总电压是 200 V。

（3）、品质因数越大，电路的 选择 性越好，但不能无限制地加大品质因数，否则将造成 通频带 变窄，致使接收信号产生失真。

（4）、非正弦周期量的有效值与正弦量的有效值定义相同，但计算式有很大差别，非正弦量的有效值等于它的各次 谐波 有效值的 平方和 的开方。
