12个电工作业常用的电路图，不会看电路图的电工不算合格电工

电路图在电工作业中是必不可少的，看懂电路图也是电工入门的基础技能，很多的老电工师傅们都有收集电路图的习惯，笔记本或者手机里随便一翻就能找出来常用的电路图，今天我们就重点来看一下电工作业常用的电路图！

8个经典的电工电路，全都搞懂的才是老师傅，你搞懂了几个？

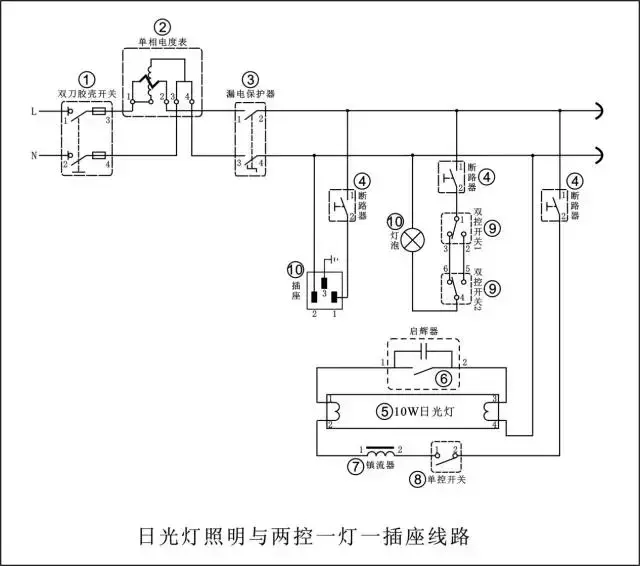

1.日光灯照明与两控一灯一插座线路

日光灯照明与两控一灯一插座线路

里面包含②单相电表的接线，两个⑨和一个⑩是一灯双控的接线，⑤⑥⑦⑧为日光灯的接线。这个电路非常的实用，是家装照明控制的经典案列。

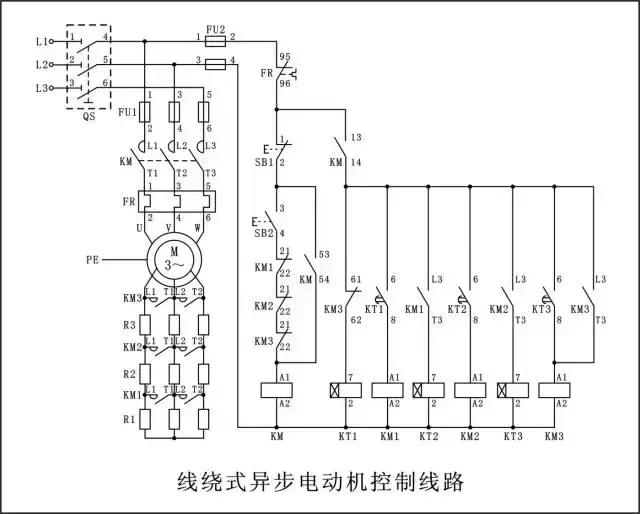

2.线绕式异步电动机控制线路

线绕式异步电动机控制线路

转子绕组上串联电阻来改变电机的机械特性，从而实现小电流启动、增大启动转矩及调速的目的。利用了三个时间继电器和三个接触器相互配合，启动时，串入多级电阻然后分段切除。电机的转速会逐级提高，最后达到额定转速稳定运行。

3.三相四线电度表带互感器电路图

三相电表接线

三相四线电表的接线要点：1、4、7接互感器的K1,3、6、9接互感器的K2并连一起做接地保护，2、5、8接UVW三相电源，11为零线。

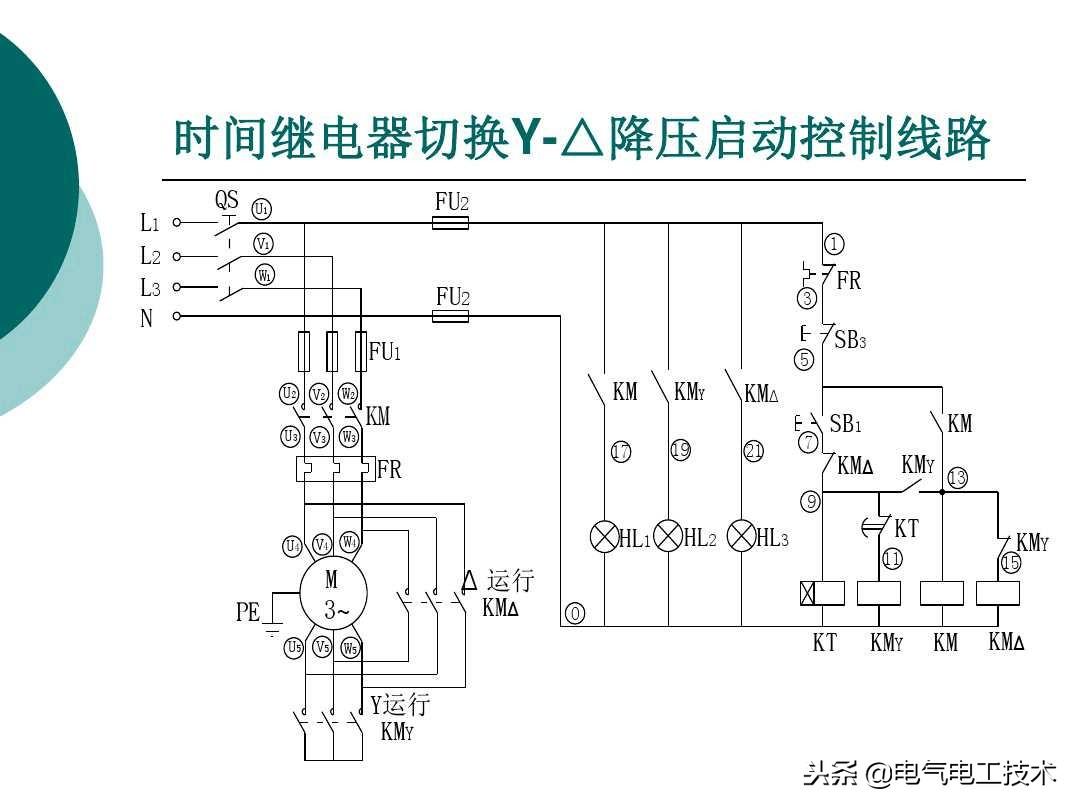

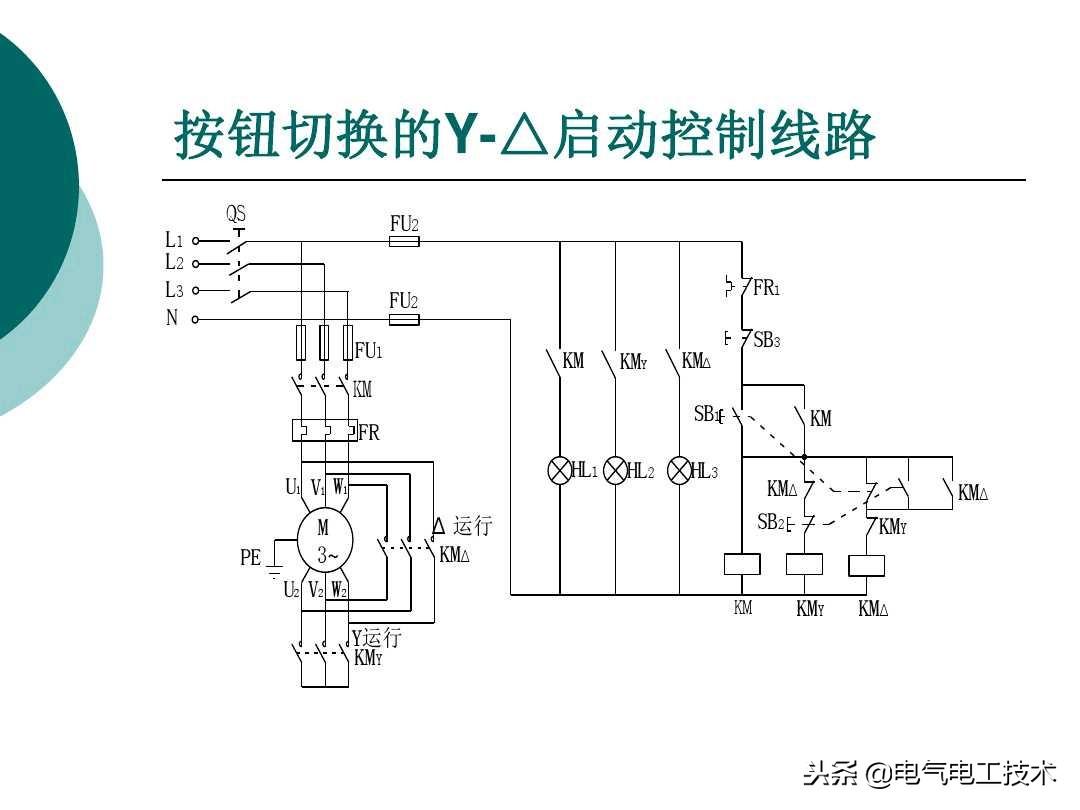

4.星/三角降压起动控制线路

星三角启动

经典的星三角降压启动，虽然比不上软启动，但是应用还是很广的。一个主接触器，一个星接触器，一个角接触器。通过时间继电器，实现自动转换的目的。

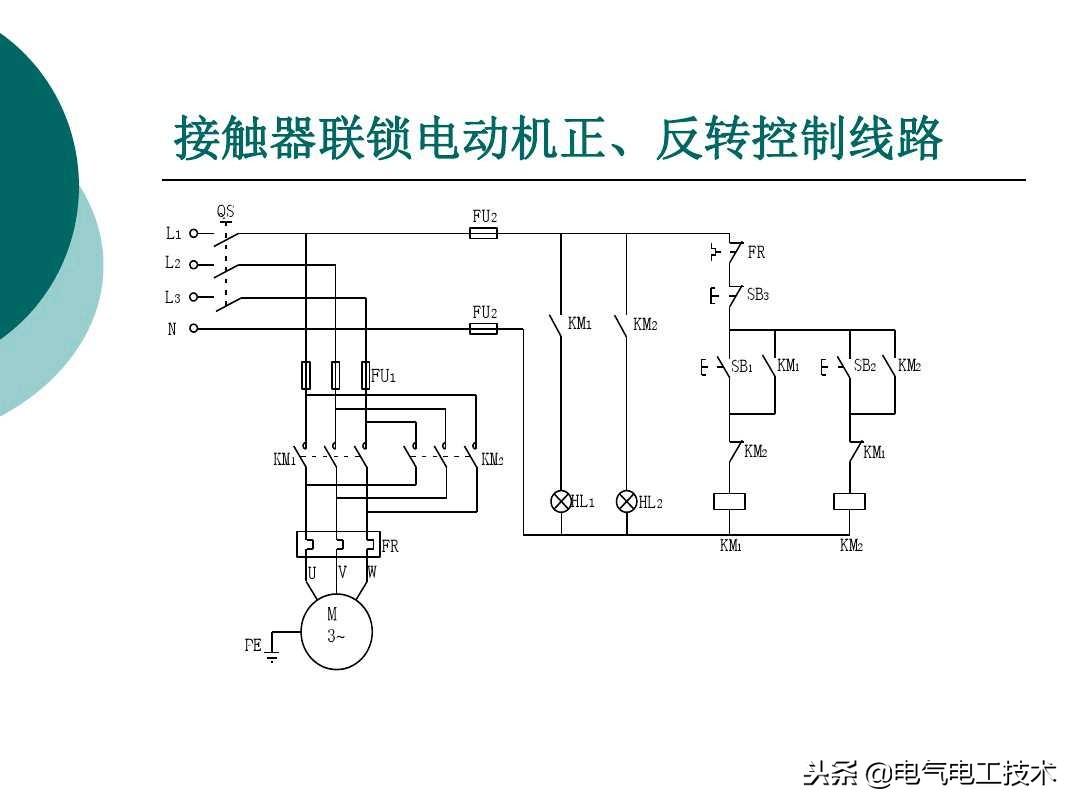

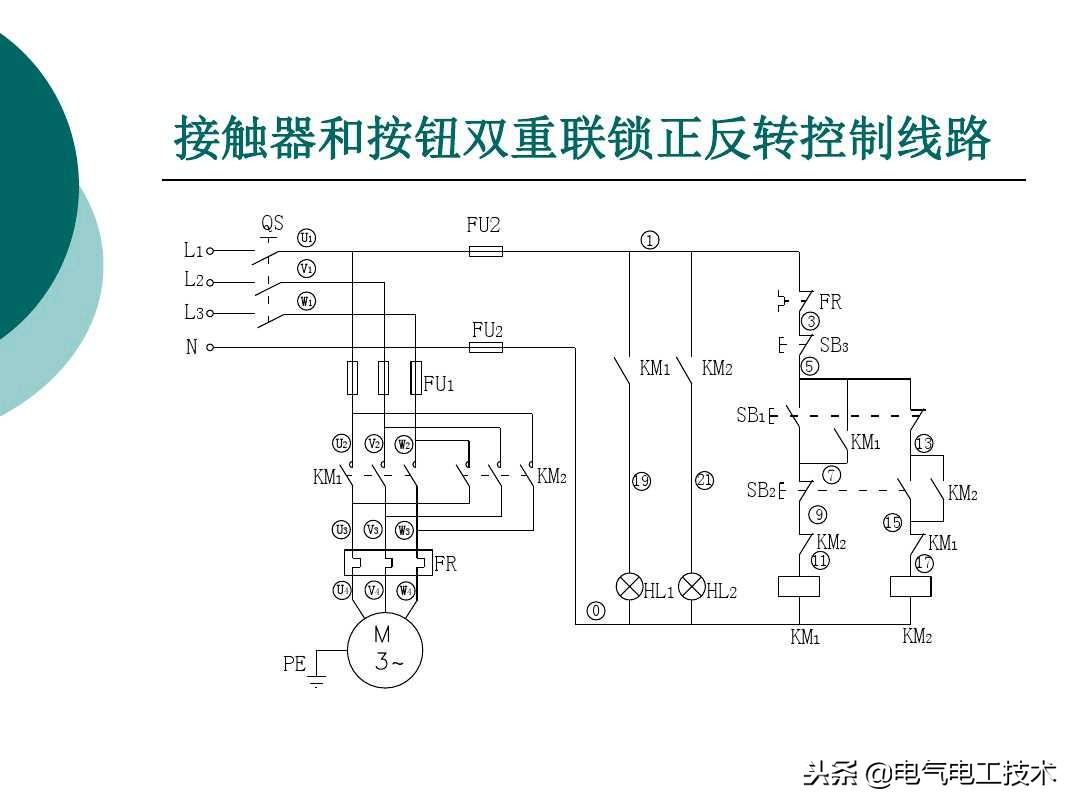

5.双重联锁正、反转控制线路

正反转电路

电机的正反转电路相来应用广泛，双重互锁提高了电路的安全性。2个接触器组成的电气互锁和2个启动按钮组成的机械互锁。

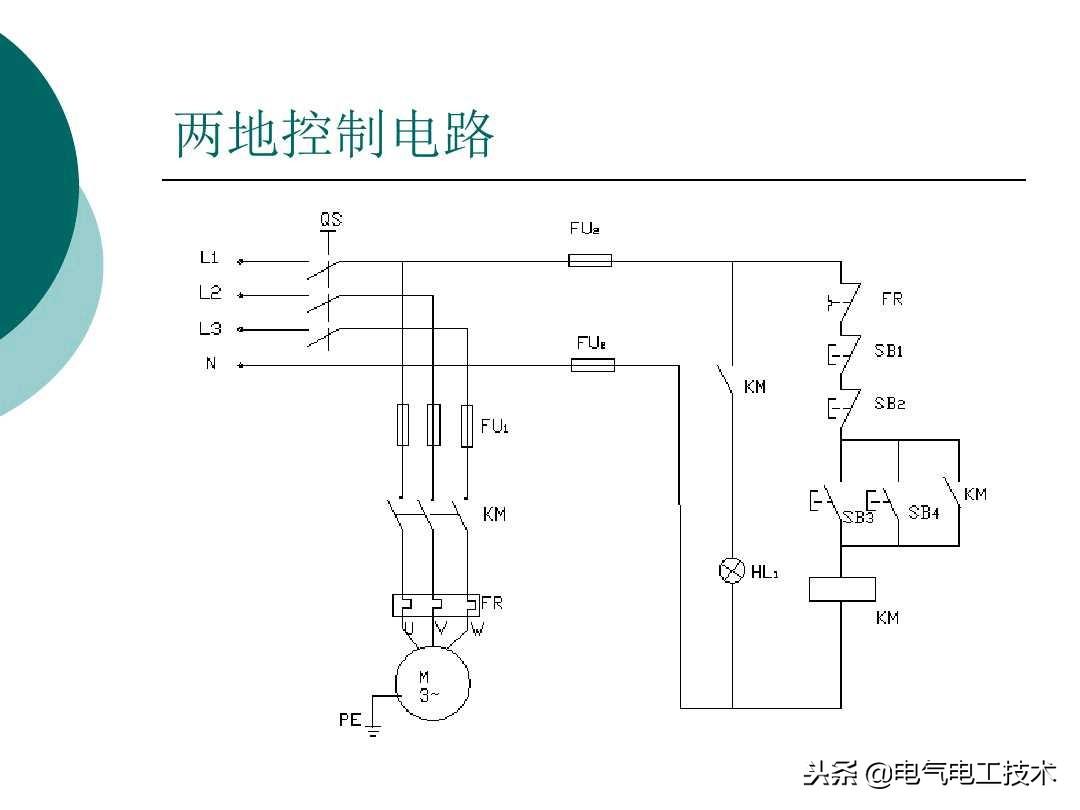

6.电动机单向两地控制线路

异地控制

异地控制相对来说非常简单，要点就是：启动按钮并联，停止按钮串联。

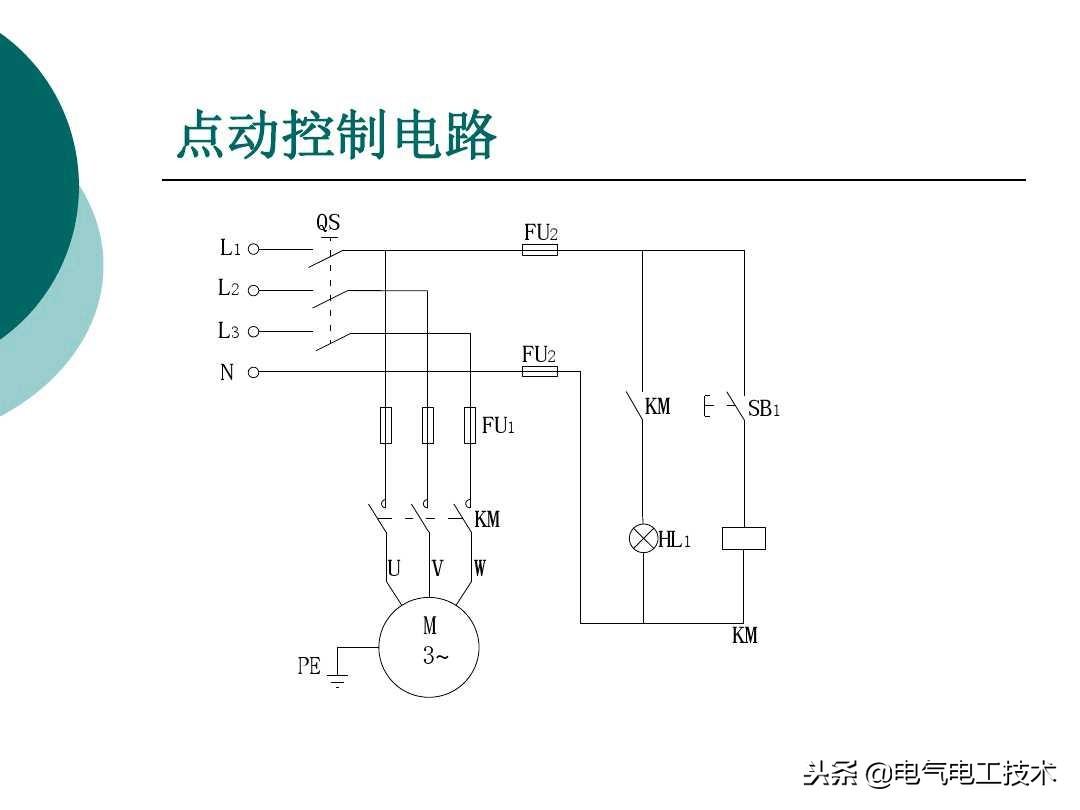

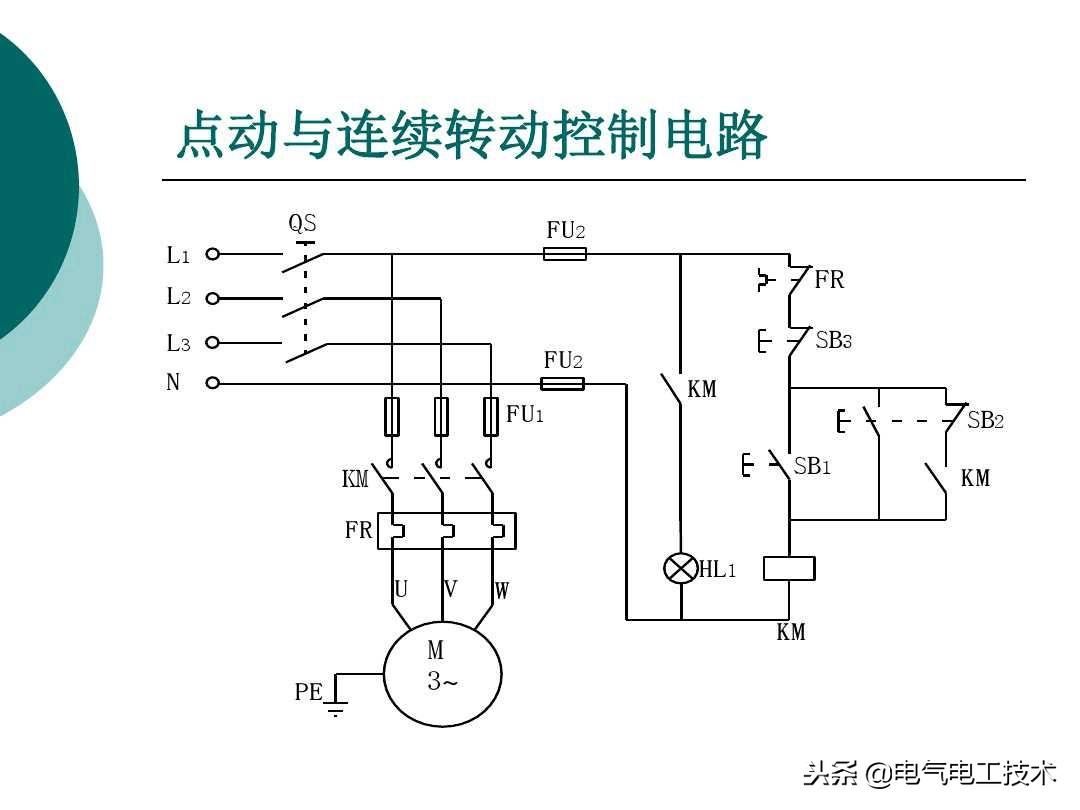

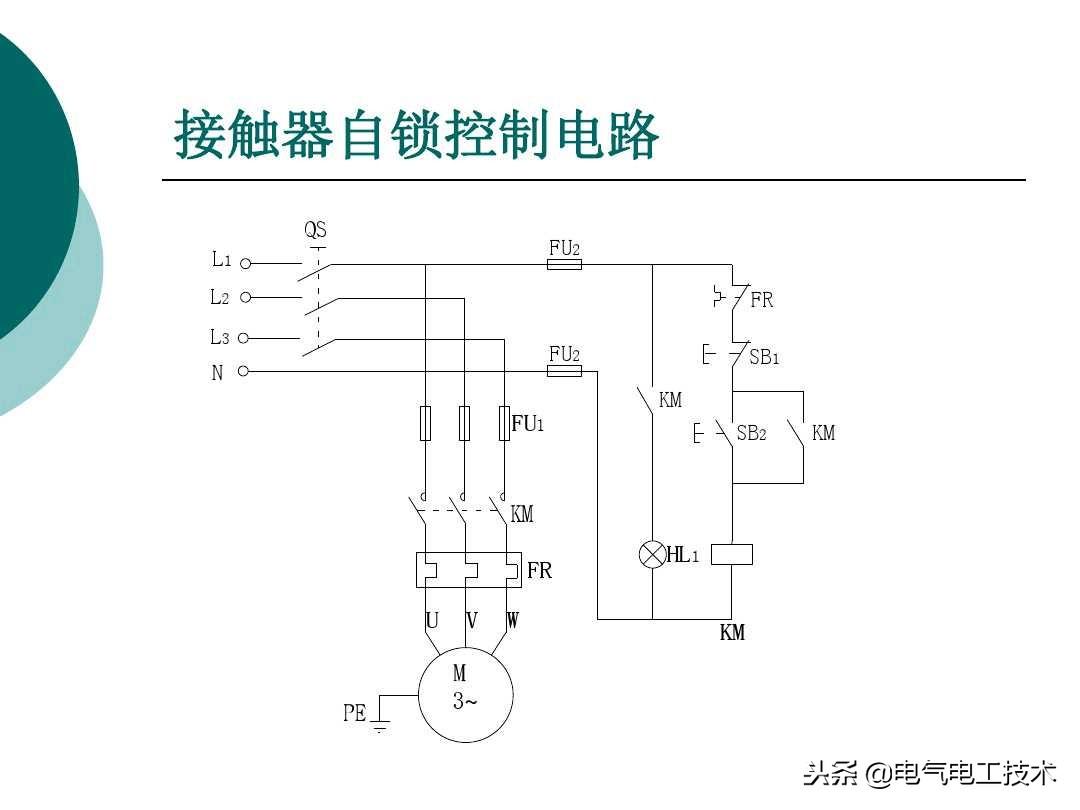

7.电动机点动、 连动 控制

点动加自锁

这个是基础电路，SB2按下去KM吸合自锁，SB3是点动按钮。

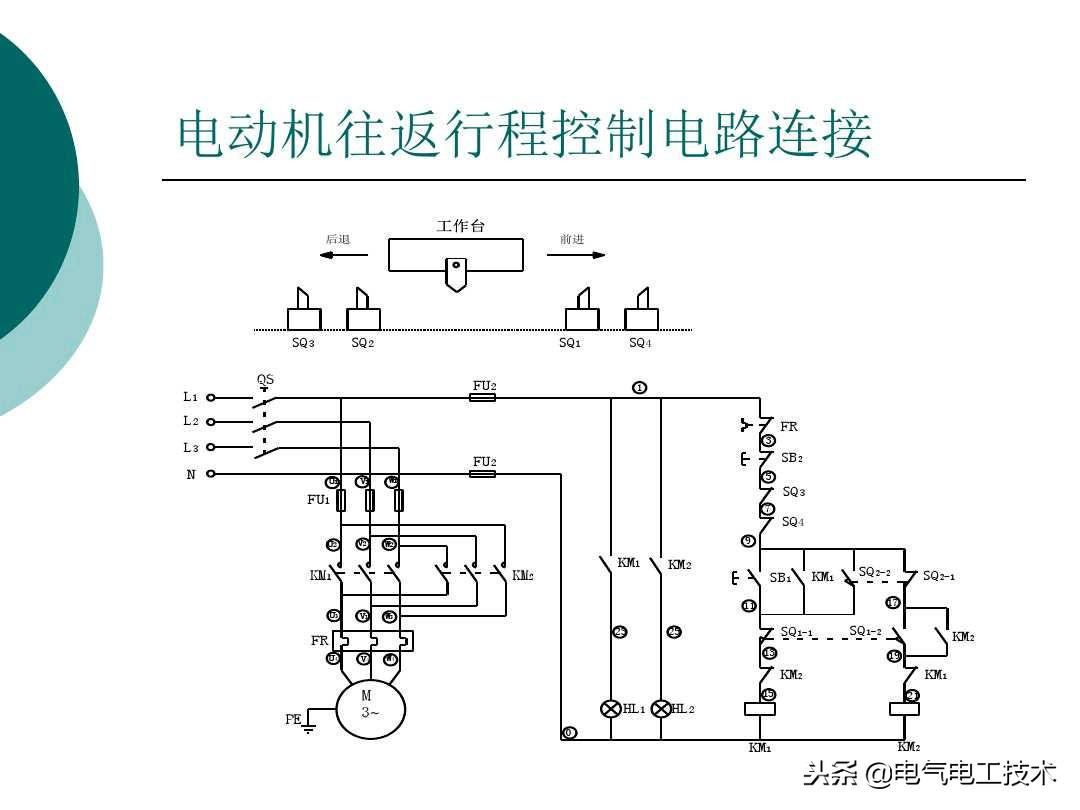

8.自动往返控制电路

自动往返电路

自动往返电路和双重互锁电路其实是类似的，限位开关的触点和按钮开关的触点类似。所以两个行程开关机械互锁加两个接触器电气互锁。

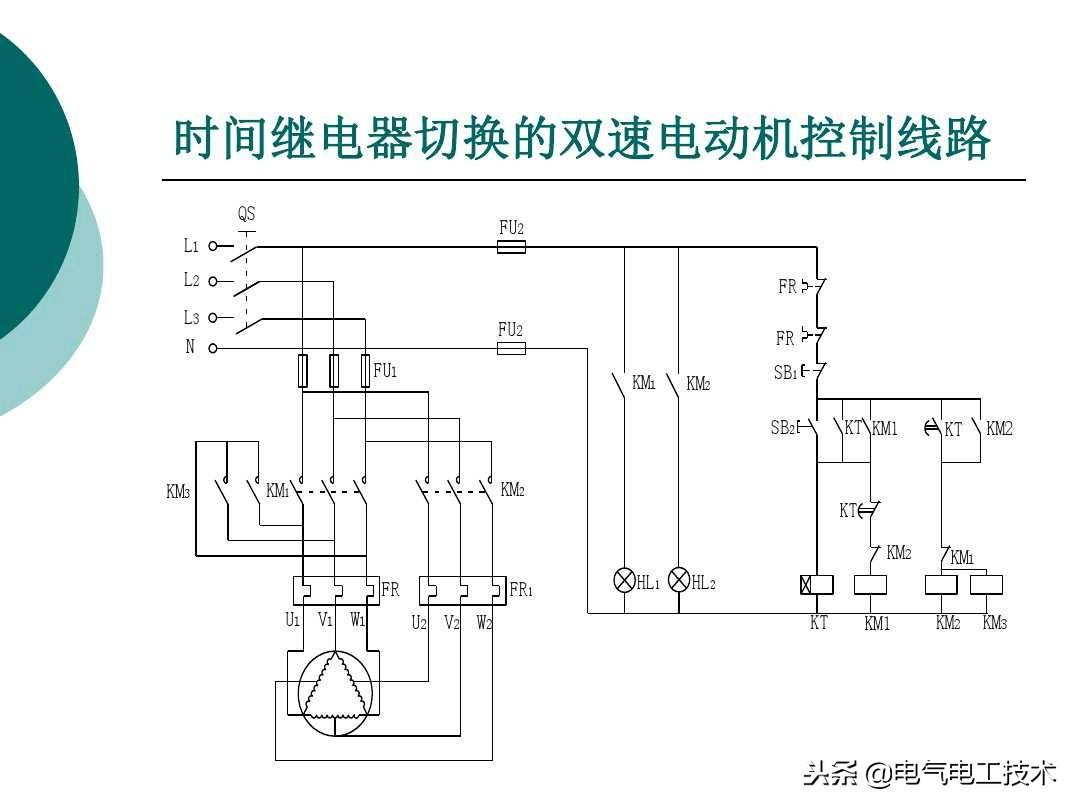

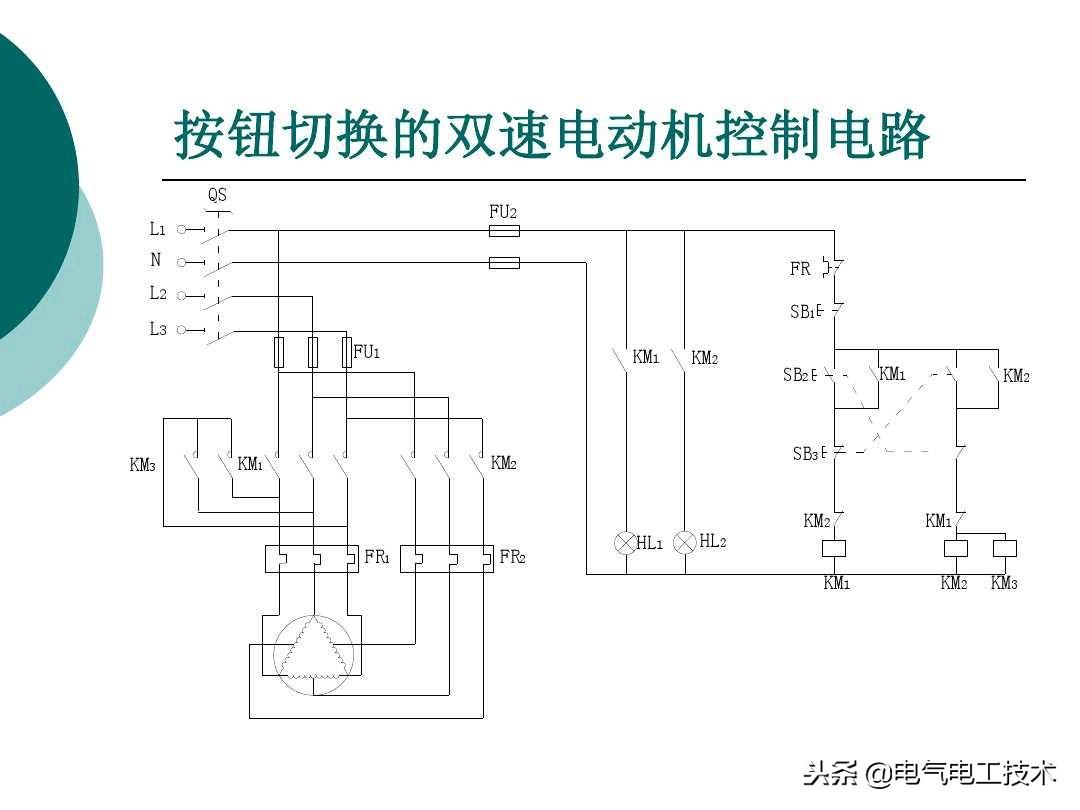

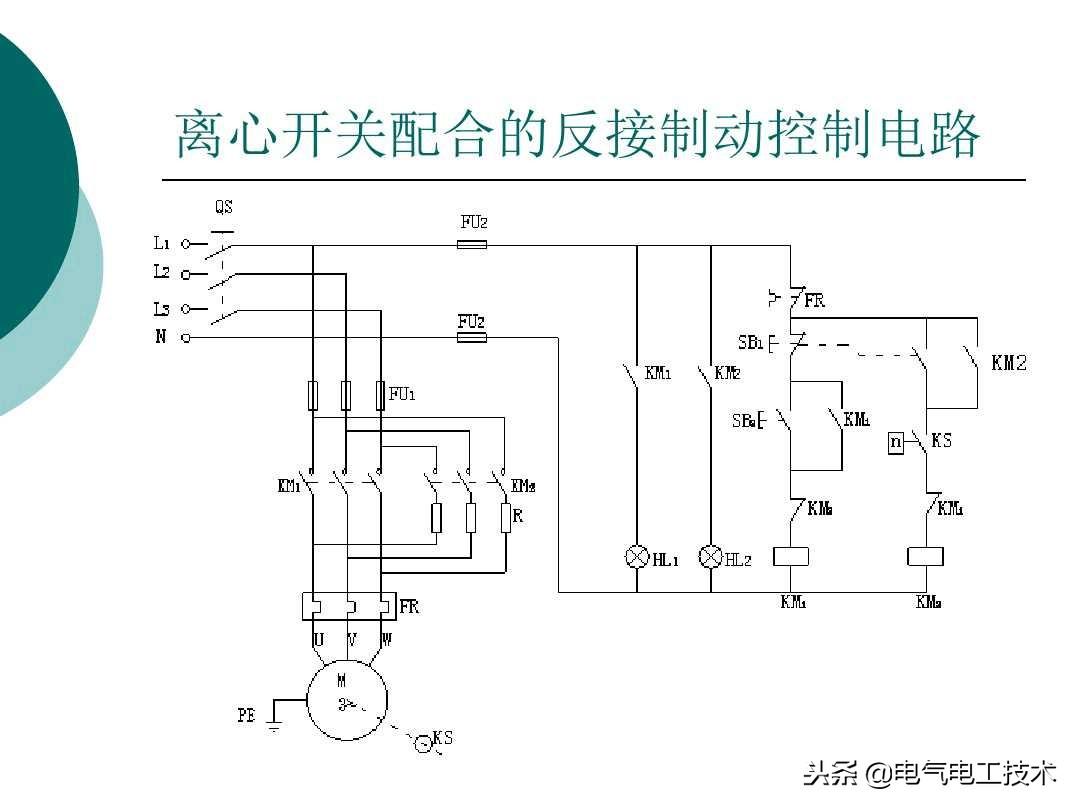

这是8个比较经典的电路，你搞懂了几个？

欢迎留言点评

（图片采集自网络）
