电工技术(试题及答案)

电工技术1（试题及答案）－第2套

1、试用戴维宁定理求电流 I 。（12分）

编辑

添加图片注释，不超过 140 字（可选）

解： 开路电压

​

编辑

添加图片注释，不超过 140 字（可选）

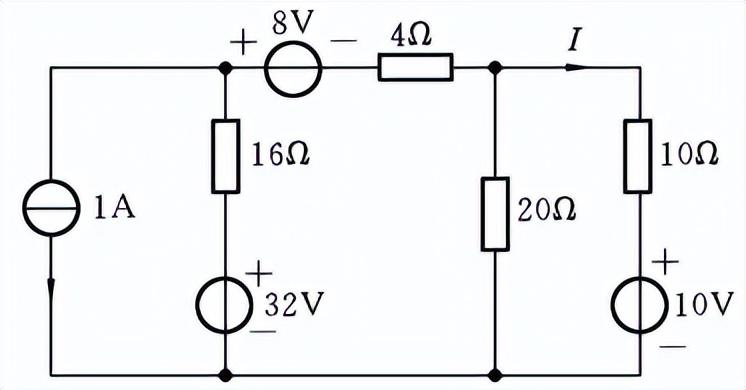

2、用电源等效变换法求电流 I 。（8分）

​

编辑

添加图片注释，不超过 140 字（可选）

解：

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

3、已知 R 1=1 W， R 2= R 3= R 4= R 5=6 W。试用叠加原理求电流 I 。（12分）

​

编辑

添加图片注释，不超过 140 字（可选）

解：

​

编辑

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

5、已知总电压的有效值为 U =220 V，1号、2号电压表的读数为 U 1= U 2=127 V。试求3号电压表的读数 U 3，并画出电压与电流的相量图。（12分）

​

编辑

添加图片注释，不超过 140 字（可选）

​

编辑

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

9、某 三 相 异 步 电 动 机，铭 牌 数 据 如 下：D 形 接 法， P N = 45 kW， U N = 380 V， n N = 980 r / min， h N = 92 %， l N = 0.87 ， I st / I N = 6.5， T st / T N = 1.8。求：

(1) 直 接 起 动 时 的 起 动 转 矩 及 起 动 电 流；

(2) 采 用 U－D 方 法 起 动 时 的 起 动 转 矩 及 起 动 电 流。（8分）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

10、填空题（每空1分，共8分）

（1）、熔断器在电路中起 短路 保护作用；热继电器在电路中起 过载 保护作用。接触器具有 欠压和失压 保护作用。

（2）、RL串联电路中，测得电阻两端电压为120V，电感两端电压为160V，则电路总电压是 200 V。

（3）、品质因数越大，电路的 选择 性越好，但不能无限制地加大品质因数，否则将造成 通频带 变窄，致使接收信号产生失真。

（4）、非正弦周期量的有效值与正弦量的有效值定义相同，但计算式有很大差别，非正弦量的有效值等于它的各次 谐波 有效值的 平方和 的开方。

电工考试题+答案来了！对答案看你有没有过！（1）

一、多项选择题（50个问题，每个问题1分，总共50分，每个问题只有一个备选答案最符合问题的含义）

1.高压设备带电时，电气操作（ B ）运行

A 允许 B 不允许 C 允许

2. 泄漏保护器不得安装在（ D ）经领导同意

A 一级和二级手持电动工具 B 施工现场使用的打桩机 C施工现场使用的搅拌机 D， 三类移动式家用电器

3.根据国家供电规定，高压用户的功率因数必须在（ C ）.

A 以上0.8 B 以上0.85 以上0.9 D 以上0.95

4. 当遥测500V以下电气设备的绝缘电阻时，电压等级为（ a ）的高阻表V应使用

A 500或1000 B 5000 C 2500 D 380

5.配电盘二次线的绝缘电阻不得小于（ A ）兆欧

A 1 B 0.22 C 0.5 D 2

6.在电容器组电路上工作时，电容器（ C ）

A 放电 B 断开 逐个放电和接地 D 隔离

7.对于向气体放电灯供电的三相四线照明线路，零线的横截面为相线

A 50% B C 70% D 100%

8.如果高压设备接地，人员不得接近故障点（ C ）米

A 4 B 10 8 20

9.无论电压抽头位于何处，如果施加的一次电压不超过其额定值（ B ），额定电流可在变压器的二次侧磨损

A 110% B 105% C 115% D 120%

10.连接到未接地中性点的导线称为（ B ）

A 零线 B 中性线 C 保护零线 工作零线

二、多项选择题（20个问题，每个问题2分，总共40分，每个问题的两个或多个备选答案符合问题的含义）

1.以下文件（ ACD ）现场照明电压应为12V安全电压

A 煤矿井下作业 B 机床局部照明 C 手提灯 D 危险场所工作不便的狭窄场所 E 工人接触过大金属或金属框架chinuokejihulaoshi

2.注意：（ ABDE ）当使用兆欧表

A 被测设备应通电 B 237高压设备的绝缘电阻应使用电压等级为2500V的兆欧表 C 测量。晃动完成后，应首先停止晃动，断开线路后 D禁止在雷电情况下远程测量线路绝缘 E 测量高压设备或大容量设备可由一人进行

3. 低压设备或线路带电作业的安全预防措施包括（ABCE）

A 指定专人监护 B 使用绝缘工具 C 穿长袖衣服并收紧袖口 D 工作期间严禁使用金属工具 e站在绝缘垫上

4.漏电保护器从负载供电方式分为（ ACD ）

A 单相 B 两相 C 三相三线 D 三相四线

三、判断问题（10题，每题1分，共10分）

1.屏蔽保护装置除了防止触电外，还可以防止电弧伤害。（√）

2.导体的导电性与其横截面的平方成正比。（x）

以上就是关于电工的一些简单介绍，更多关于证书报考以及查询还有不清楚的，可以私信我或关注微信公众号“21世纪打工人”哦，关注我，不迷路，了解更多行业考证详细资讯
