电路图符号字母，还有多少是你的陌生人？

电工识图，维修作业，电气元件的字母不可不知，老铁们，过来看看你到底知道多少！

AAT 电源自动投入装置

AC 交流电

DC 直流电

FU 熔断器

G 发电机

M 电动机

HG 绿灯

HR 红灯

HW 白灯

HP 光字牌

K 继电器

KA(NZ) 电流继电器(负序零序)

KD 差动继电器

KF 闪光继电器

KH 热继电器

KA 中间继电器

KOF 出口中间继电器

KS 信号继电器

KT 时间继电器

KV(NZ) 电压继电器(负序零序)

KP 极化继电器

KR 干簧继电器

KI 阻抗继电器

KW(NZ) 功率方向继电器(负序零序)

KV电压继电器

L 线路

QF 断路器

QS 隔离开关

T 变压器

TA 电流互感器

TV 电压互感器

W 直流母线

YC 合闸线圈

YT 跳闸线圈

PQS 有功无功视在功率

EUI 电动势电压电流

SE 实验按钮

SR 复归按钮

f 频率

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——接触器

KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

KT——延时 有或无继电器

SB——按钮开关

Q——电路的开关器件

FU——熔断器

SA 转换开关

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表(负荷监控仪) PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线电缆母线 W

直流母线 WB

插接式(馈电)母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线 WFS

预报音响小母线 WPS

电压小母线 WV

事故照明小母线 WELM

避雷器 F

熔断器 FU

快速熔断器 FTF

跌落式熔断器 FF

限压保护器件 FV

电容器 C

电力电容器 CE

正转按钮 SBF

反转按钮 SBR

停止按钮 SBS

紧急按钮 SBE

试验按钮 SBT

复位按钮 SR

限位开关 SQ

接近开关 SQP

手动控制开关 SH

时间控制开关 SK

液位控制开关 SL

湿度控制开关 SM

压力控制开关 SP

速度控制开关 SS

温度控制开关辅助开关 ST

电压表切换开关 SV

电流表切换开关 SA

整流器 U

可控硅整流器 UR

控制电路有电源的整流器 VC

变频器 UF

变流器 UC

逆变器 UI

电动机 M

异步电动机 MA

同步电动机 MS

直流电动机 MD

绕线转子感应电动机 MW

鼠笼型电动机 MC

电动阀 YM

电磁阀 YV

防火阀 YF

排烟阀 YS

电磁锁 YL

跳闸线圈 YT

合闸线圈 YC

气动执行器 YPAYA

电动执行器 YE

发热器件(电加热) FH

照明灯(发光器件) EL

空气调节器 EV

电加热器加热元件 EE

感应线圈电抗器 L

励磁线圈 LF

消弧线圈 LA

滤波电容器 LL

电阻器变阻器 R

电位器 RP

热敏电阻 RT

光敏电阻 RL

压敏电阻 RPS

接地电阻 RG

放电电阻 RD

启动变阻器 RS

频敏变阻器 RF

限流电阻器 RC

光电池热电传感器 B

压力变换器 BP

温度变换器 BT

速度变换器 BV

时间测量传感器 BT1BK

液位测量传感器 BL

温度测量传感器 BHBM

电工如何学习电路图的各种代号，零基础教你学识图~

今天我们来学习一下电工识图，里面的电路图的项目代号，带大家一起看下有哪些知识我们需要知道！

本节内容学习目标：

1.项目代号的种类

2.项目代号的作用

3.正确使用项目代号

重点一：项目代号的作用是什么？

其实项目代号的作用主要是用来进行识别系统图，原理图的，并且提供上下级关系，种类，位置等信息的一种代号。

项目代号一般是以一个系统，成套装置，以及设备来依次理解。因此我们可以用于识别，查找电气图中的所有电气元器件，装置和设备的关系和安装位置。

知识点一：项目代号的组成

项目代号主要是由：高层代号，位置代号，种类代号，端子代号。 根据不同的场合需求组合而成，不是绝对统一会使用在一个地方的，或者一个图纸中的。

（高层代号 ）在电力系统中，任何上一级的项目代号都可以称之为高层代号，这个是要和下一级项目代号来进行做对比，才能体现出来。

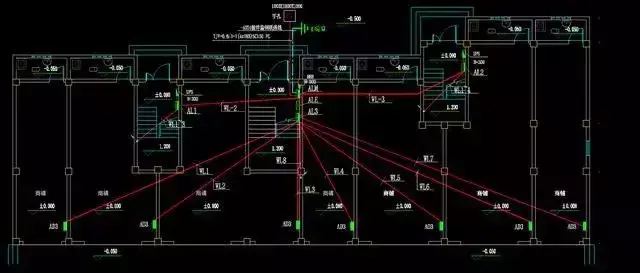

电气干线图

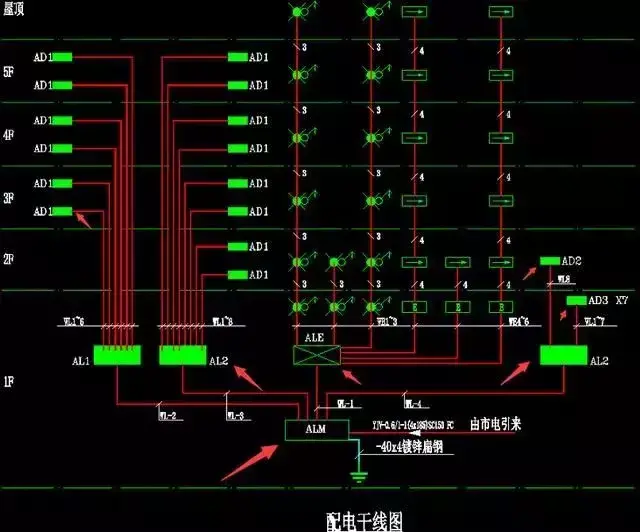

（举例说明 ）在这个图中，ALM是高层代号，但是只是相对于它的下一级AL2，AL1，ALE来说它是高层代号，但是AL1也是高层代号，但是只是相对于它的下一级AD1来说他是高层代号。从而我们会发现，只要在一个图中出现有上下级关系，上一级就是高层代号。

（位置代号 ）能够明确表示组件，设备，系统或者建筑物中实际位置的代号，我们可以叫做它为位置代号。位置代号可以是字母或者数字，也可以是字母与数字的组合形式。在使用位置代号的时候，需要有表示该项目位置的示意图。

电气图

（种类代号 ）种类代号一般是用于识别某一个图纸中某个元器件的代号。元器件代号可以看下文字符号那节课有详细讲解元器件代号。而种类代号最为常用的就是字母加数字的形式展现，采用文字符号加数字来表示。

电气图

（端子代号 ）端子代号一般是指（成套设备或者屏）内外电路进行链接的过度端子代号。端子代号的前缀是【:】后面是数字，表示端子的序号。也可以用字母和数字组合但是必须大写。端子代号的标注一般在端子附近。

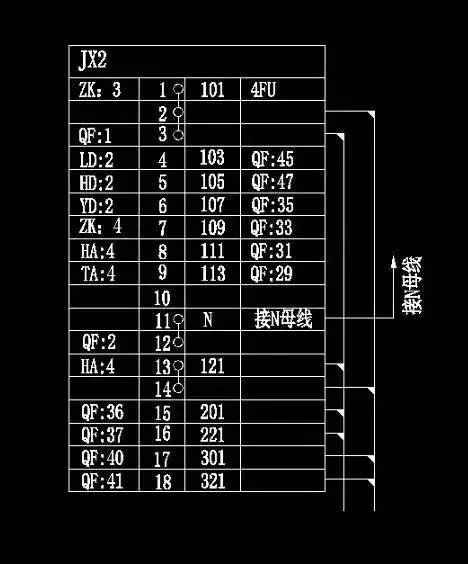

端子图

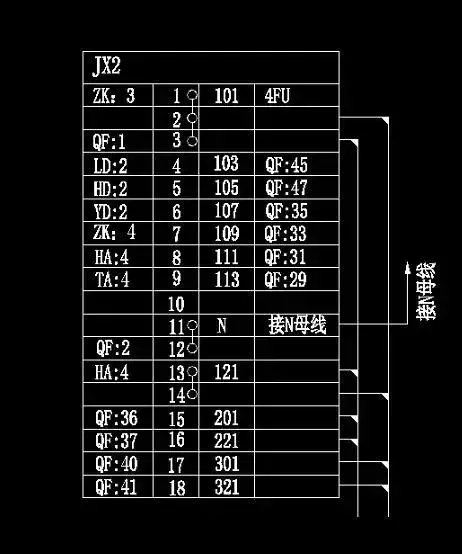

端子图

（注意 ）三相交流电气中的接线端子，字母代号必须是U,V,W,而且一定要和三相导线L1,L2,L3对应。

（代号的应用 ）通常一个项目代号可以由一个代号组成，也可以由很多个代号组成。通常种类代号可以单独表示一个项目，也可以和其他种类代号组合起来行成一个完整的项目代号。如端子中的【QF:1】就是由种类代号和端子代号组成的。但是我们要注意，项目代号的使用不一定会全部使用在一个电气图中或者一个项目中，需要根据不同的项目使用不同的代号来进行。
