怎么快速入门学电子电路？老电工：这2条是必经之路，早学早入门！

最近很多的电工师傅留言说:看不懂电路板，不知道电路板上面的电路符号都什么意思？面对着密密麻麻的电子元件，看着不同代码却不知道是什么意思？这让很多的电工初学者都很沮丧，今天我们就重点来看一下电子电路中常用的电子元器件的符号，认识一下怎么正确读取电路板上面的元件信息:

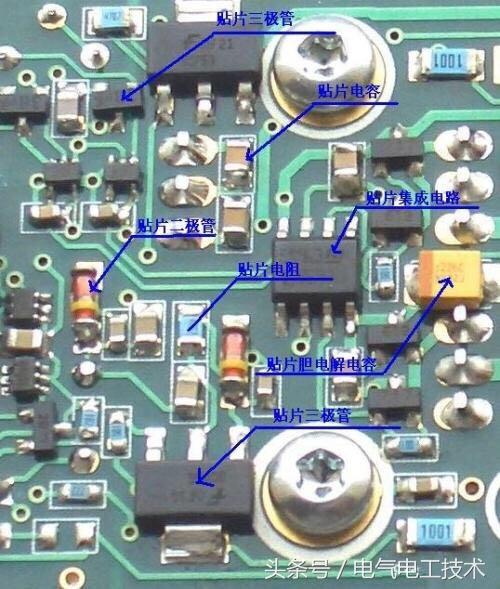

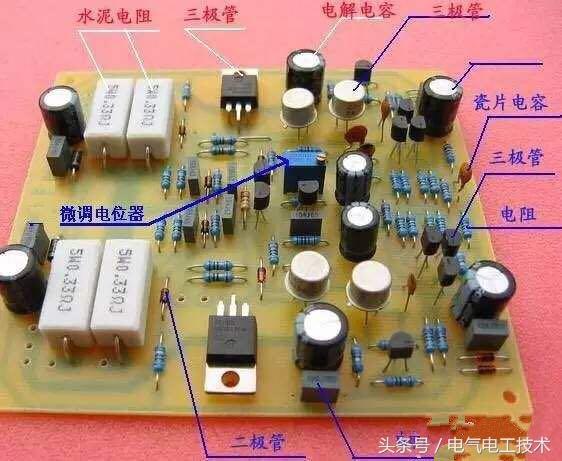

一，认识常用电子元器件。

电工师傅们经常都会用到的电子元器件:

R-电阻器，RZ-压敏电阻，RP-电位器。

RT-热敏电阻，C-电容，D-二极管，ZD-稳压二极管。

Q-三极管或者场效应管，Q作三极管时:B-基极，C-集电极，E-发射极。

SW-开关，X-晶振，L-电感，K-继电器，T-变压器。

LS-蜂鸣器，U-集成电路(IC)，FU-熔断器。

IN-输入，OUT-输出，AC-交流，DC-直流。

VCC-正极，GND-负极或公共端。

ANT-天线，RX-接收，TX-发射。

二，正确读取电子元器件。

以上都是电子电路中常用的电路符号，都是经验分享。下面我们来看一下如何正确读取:

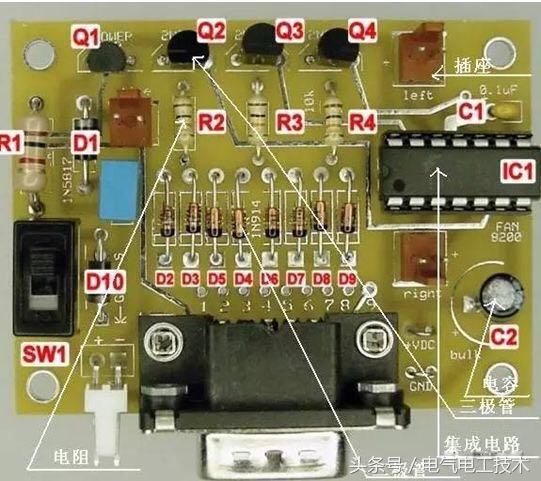

电路板一般都是字母+数字的形式，我们以电阻为例:

R1=R～电阻器，1～1号电阻器。

R11=R～电阻器，11～11号电阻器。

R111=R~电阻器，1~功能模块，11~功能模块上相同元件的序列号。

总结:我们以R118为例，第一个字母表示电子元件名称，第一个数字表示电路板上面不同的功能模块，例如:主板电路，反馈电路，电源电路(设计者自己定的)等等，后面的数字一般表示功能模块上面相同元器件的序列号，即第几个元件！

熟练的掌握常用电子元器件的字母代码以及正确的读取方法，可以快速的入门学习电子电路，如果你有更好的想法或者建议，可以在下方评论区留言，电气电工知识，一起交流，互相学习。

电工：快速学电路，老师傅告诉你方法和技巧，纯经验传授！

对于电工而言，电路图是电工作业中的必备操作技能。想要快速看懂复杂的电气原理图，除了需要具有一定的电工专业知识外，在看图过程中还是需要一定的技巧的！

任何复杂的电路图都是由基本的简单的电路图构成的，只不过增加了更全备的保护或者设计功能更为复杂点，原理都是相通的。想要快速的看懂复杂的电路图，你可以参考以下方法：

一，电工专业知识积累！

1，首先至少要清楚电路的基本原理和电路的基本构成，特别是电气拖动这一块。

2，熟练掌握电气拖动电路组成元器件的功能和作用。

例如：交流接触器通电动作后，本身触点会发生什么变化，相应的电路会发生什么样的动态反应。

3，基础电路图积累。

任何复杂的电路图都是由基本电路图构成的，你可以首先掌握基本的常用的电路，例如：电机正反转控制电路，电机星三角降压启动电路，电机双速调节电路等等。

最好是能在自己熟练理解的基础上画出来，基本电路的储备是十分重要的！二，快速看懂复杂的电气原理图还需要一定要读图技巧。

1，快速看图：主回路～控制回路。

先看主回路，后看控制回路。主回路动作原理相对很简单，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本控制电路，这样再去看二次控制回路就相对简单多了。

2，快速看图：从上到下看图。

正规的电路图都是从上到下逐步阐明电路的保护，控制和原理的。二次回路的控制也同样如此，从上到下的看电路图能够事半功倍。

3，二次回路分部分来看。

一般的电路图都会在图纸的右侧或者下侧标明相应的回路是做什么的，或者具有什么作用。

这个时候分部分来看，将控制回路分开为：保护电路，测量电路，控制电路等部分来看，有助于快速的把握原理。

4，快速看图需要把握线号！线号！

正规电路图中，任何一条线，任何一个接线端子都是有线号的，线号就是导线的名字，同样的线号就是同样的分支和作用。快速从线号切入看复杂的电路图也是一个好方法。

5，最重要：电路原理+经验储备！

平时多看图，多理解原理，积累的多了，看图自然就很容易，很轻松了，轻松的掌握了，复杂的自然不在话下。

当然还有很多其他的快速看图的方法，纯经验！说的不恰当的地方还请师傅们及时斧正，感谢！欢迎关注，一起交流学习电气电工知识！
