电工常用耗材

在电工电气装配中需要将各个电气元件连接安装固定起来，或者相互连接串通。那么它们所需要的一些配件、材料就是电气耗材。也是支撑整台设备制造运行的最重要部分之一。

一般在制造自动化设备时，耗材也是关系到整台设备的工艺提高、质量保证、成本节约等因素的体现。因此在选用耗材时除了考虑以上因素外，还须考虑使用，操作以及维护是否方便。每一种耗材都有其特定的作用，比如导线只能用来传输电力使用。

我国自50年代确定电气自动化设备相关行业技术以来，随着社会的需求越来越高，产品升级等多样化的出现，那么制造产品的自动化设备的功能也会跟随产品的特性进行升级，和多样化的改变。自动化设备逐渐实现智能化，多功能化，高质量化等优点。同时也出现了复杂化，维护不方便的缺点，因此在自动化设备中使用的耗材也就多种多样。

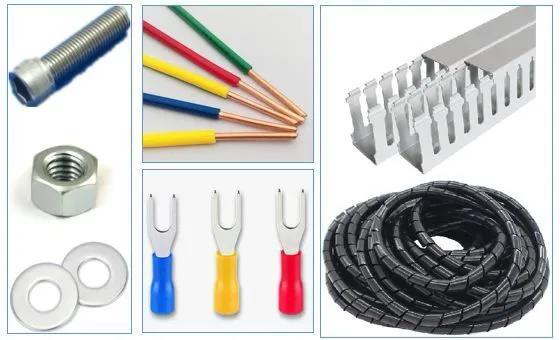

虽然说耗材的种类很丰富，但是常用的电气耗材也只是特定一部分。根据功能的区分一般包括：线材类，压接端子类，固定螺丝类，和辅助耗材类。

线材类

1.线材的定义

在电气自动化设备中线材指的是用作电线电缆的重要材料，工业上也指电线或者导线。一般由铜或铝制成，也有用银线所制（导电、热性好），用来疏导电流或者是导热。

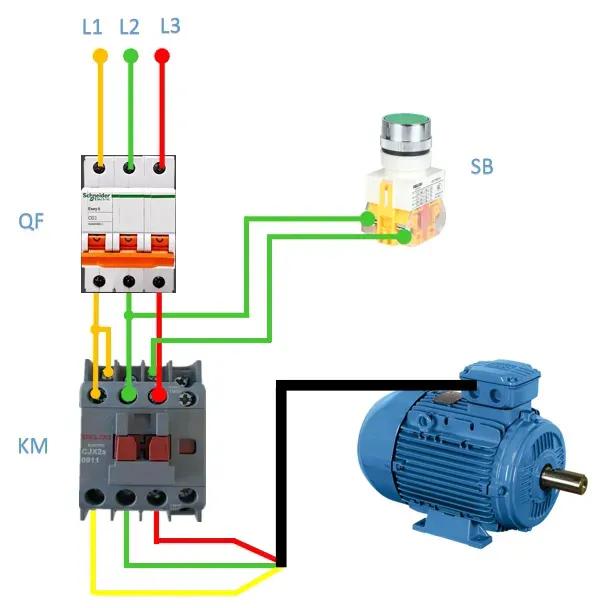

主要的作用是用于各个用电器元件之间的连接。传输电能、信号和实现电磁转换。广泛应用于日常生活和工业等各行各业。如下图1-1所示，

图1-1

电动机的启动运转需要电力能源，同时又经过控制元件QF断路器和KM接触器，以及SB按钮开关的控制，

最终实现电动机运转或者停止，那么它们之间的导线L1、L2、L3就起到了至关重要的的作用。

2.导线的分类

导线的种类繁多，应用广泛。

（1）根据用途不同分为电子线（单芯线）和电缆线（多芯线）

（2）根据材质不同分为铜芯线和铝芯线。目前最常用的是铜芯线。

（3）根据绝缘材料不同分为聚氯乙烯（塑料）线、PVC护套线、塑料软线等。

① 电子线（单芯线）

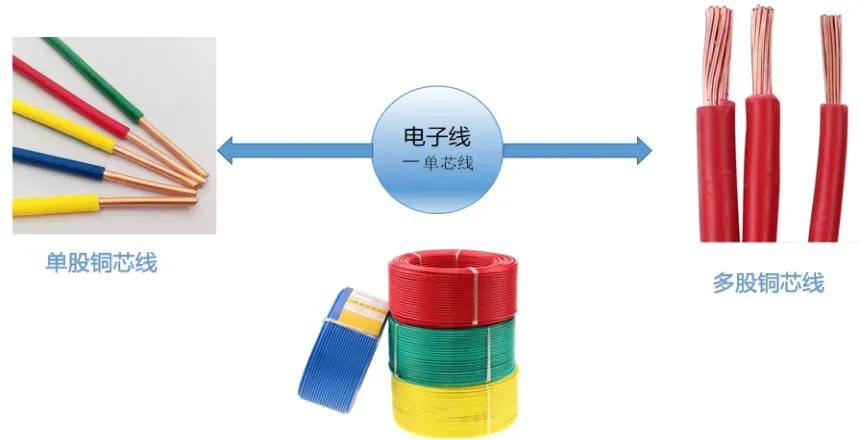

电子线一般称为单芯线，是组成电路最常用的单元。电子线又分为单股铜（铝）芯线和多股铜（铝）芯线。一般用于单个元器件之间的近距离连接。如下图1-2所示，

图1-2

② 电缆线（多芯线）

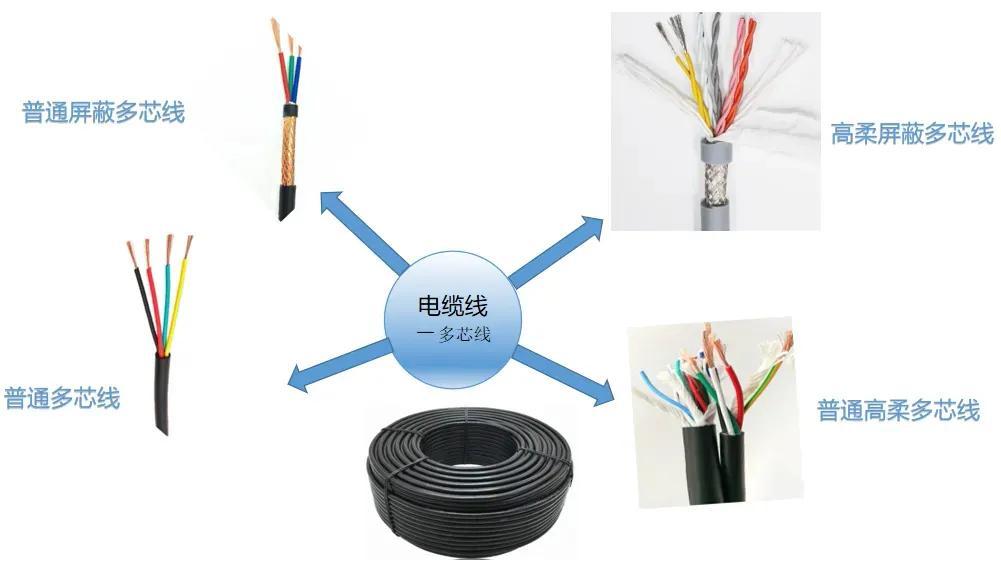

通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。一般用于远距离延长传输，常见于多个工位感应器的集中接线，有利于提高工作的效率，提高接线布线的工艺。常用电缆线分为普通多芯线、普通屏蔽多芯线、普通高柔多芯线和高柔屏蔽多芯线。如下图1-3所示，

图1-3

3.导线电缆线材的规格含义

① 单股铜线的结构如下图1-4所示，包含绝缘护套和铜线（铝线）。通常按照铜线直径来定义导线的规格，如：单芯线1mm²的导线。

图1-4

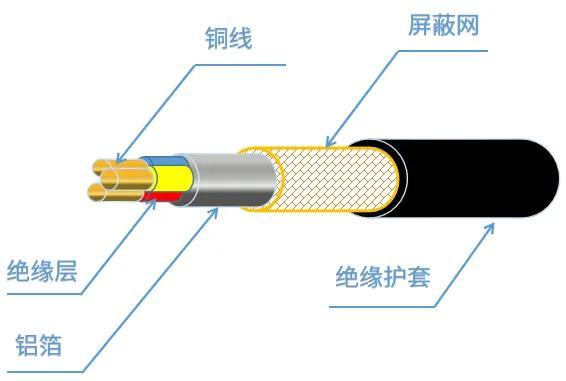

② 多股电缆线的结构比较复杂，以屏蔽电缆线为例如下如1-5所示，包含了绝缘护套、屏蔽网（层）、铝箔层、绝缘层、铜芯线。

图1-5

③ 导线电缆型号中字母的含义

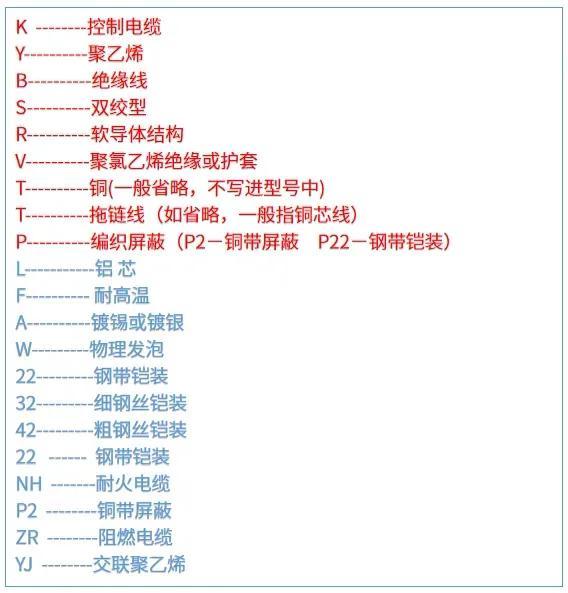

当我们了解了这些导线、电缆的结构以后，还需明白如何辨认，方便今后工作中的选择使用，各种导线电缆它们的代号定义也是不一样的。下面让我们来认识一下吧。所有线缆的型号以国标规定字母含义如下图1-6所示

图1-6

4.导线电缆颜色的标定含义

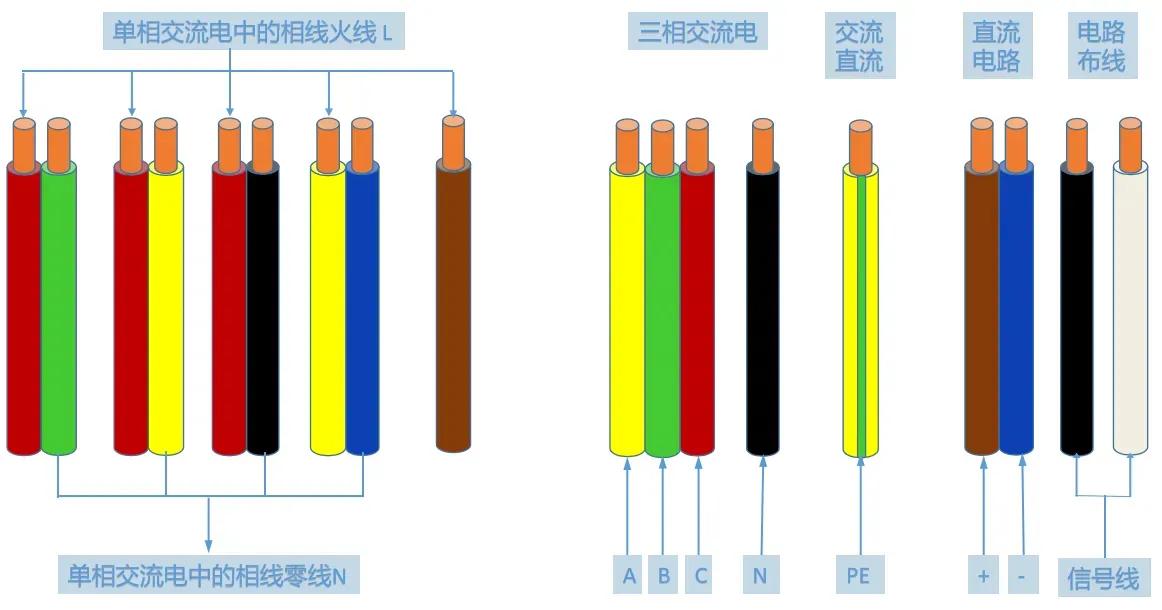

依据GB/T 7947-2010导线颜色定义，将导线的颜色赋予了其各自的含义。在单相和组合使用时的含义如下图1-7所示，

图1-7

① 单相交流电组合中使用时

火线L：红色/黄色/棕色中性线或零线N：绿色/黑色/黄色/淡蓝色

② 三相交流电

A相：(L1)黄色B相：(L2)绿色C相：(L3)红色零线(N)：黑色地线(PE)：黄绿色

③ 直流电路

正极（+）：棕色负极（-）：蓝色信号线：白色或者黑色

5.导线线缆的使用场合

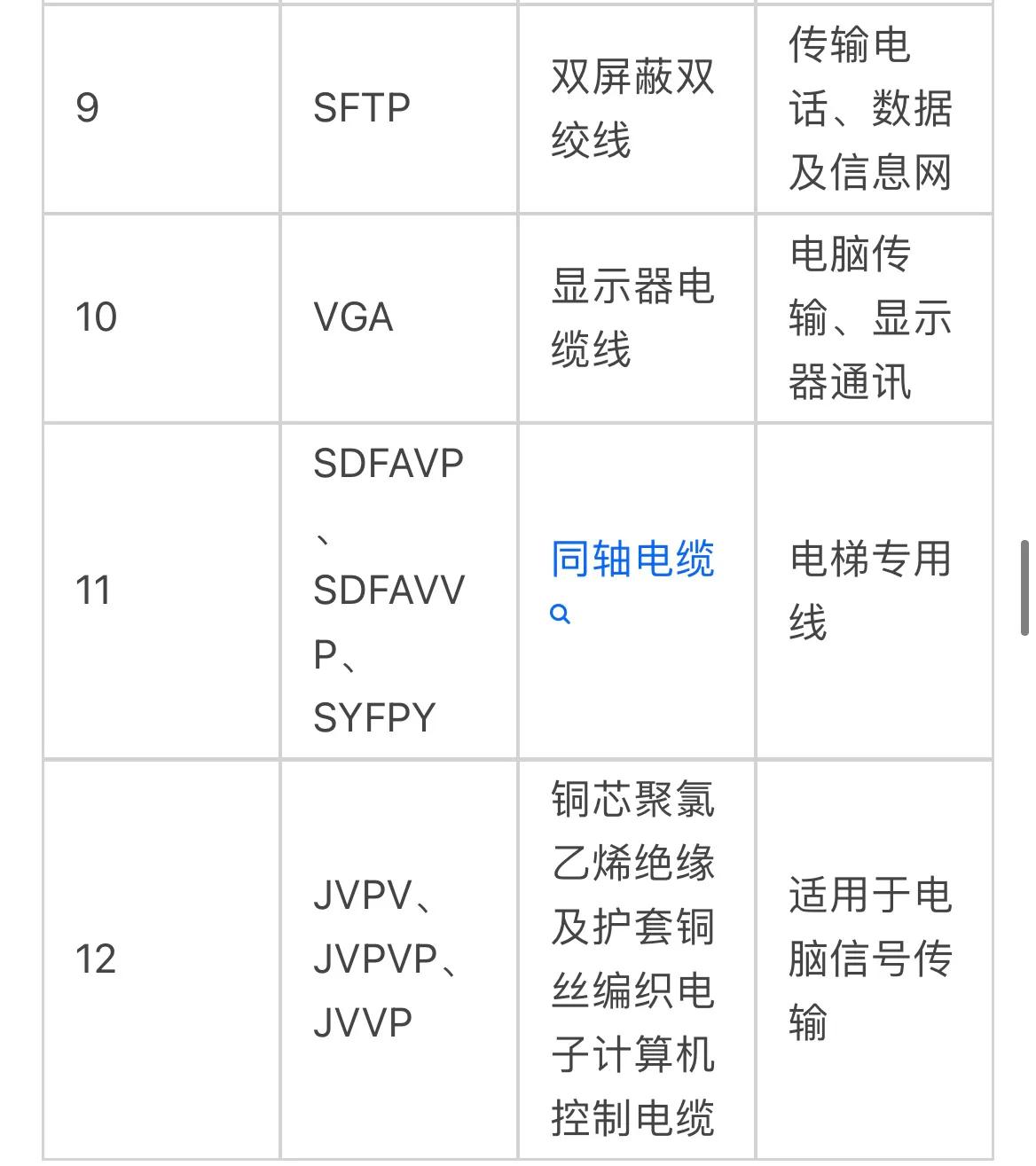

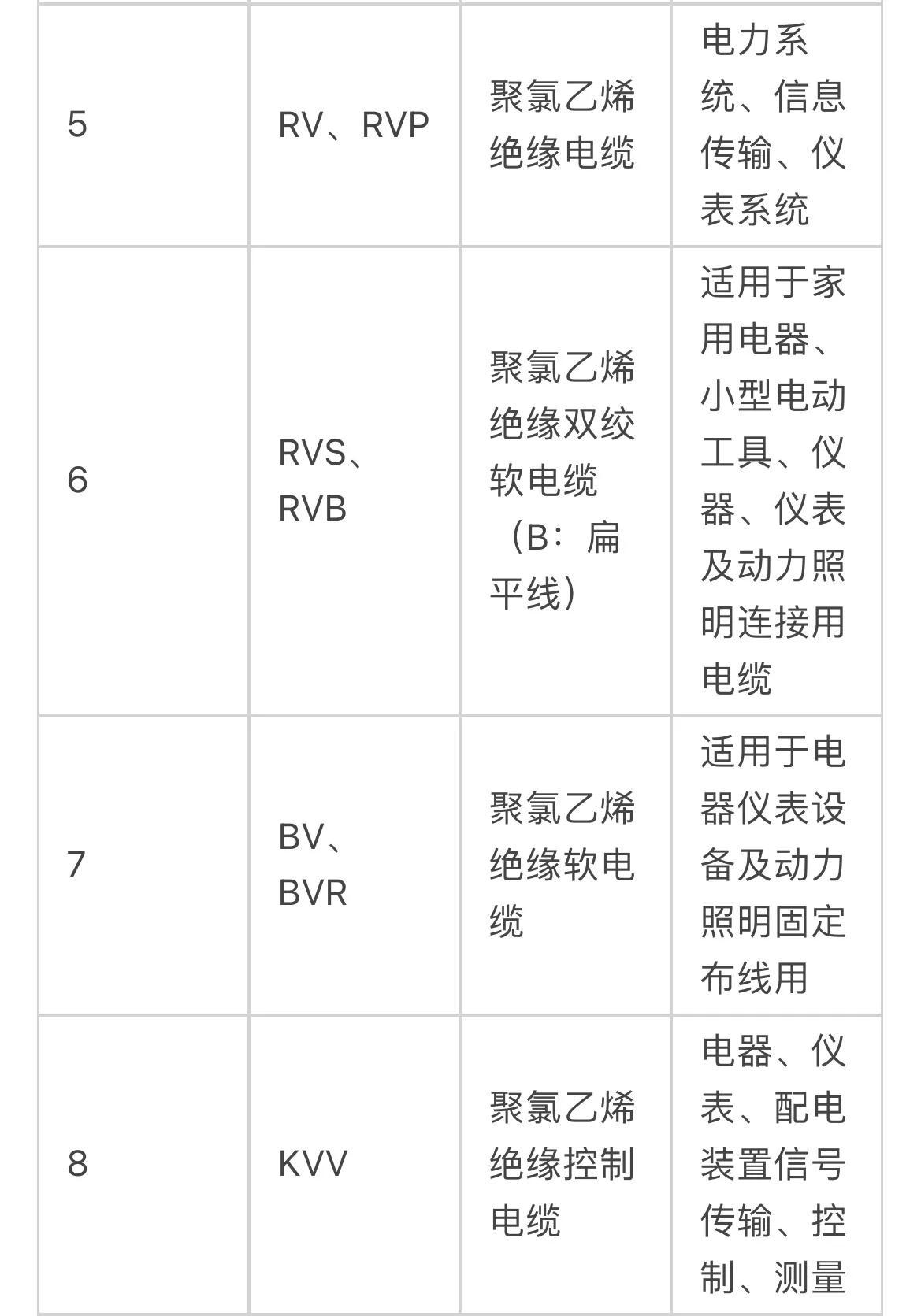

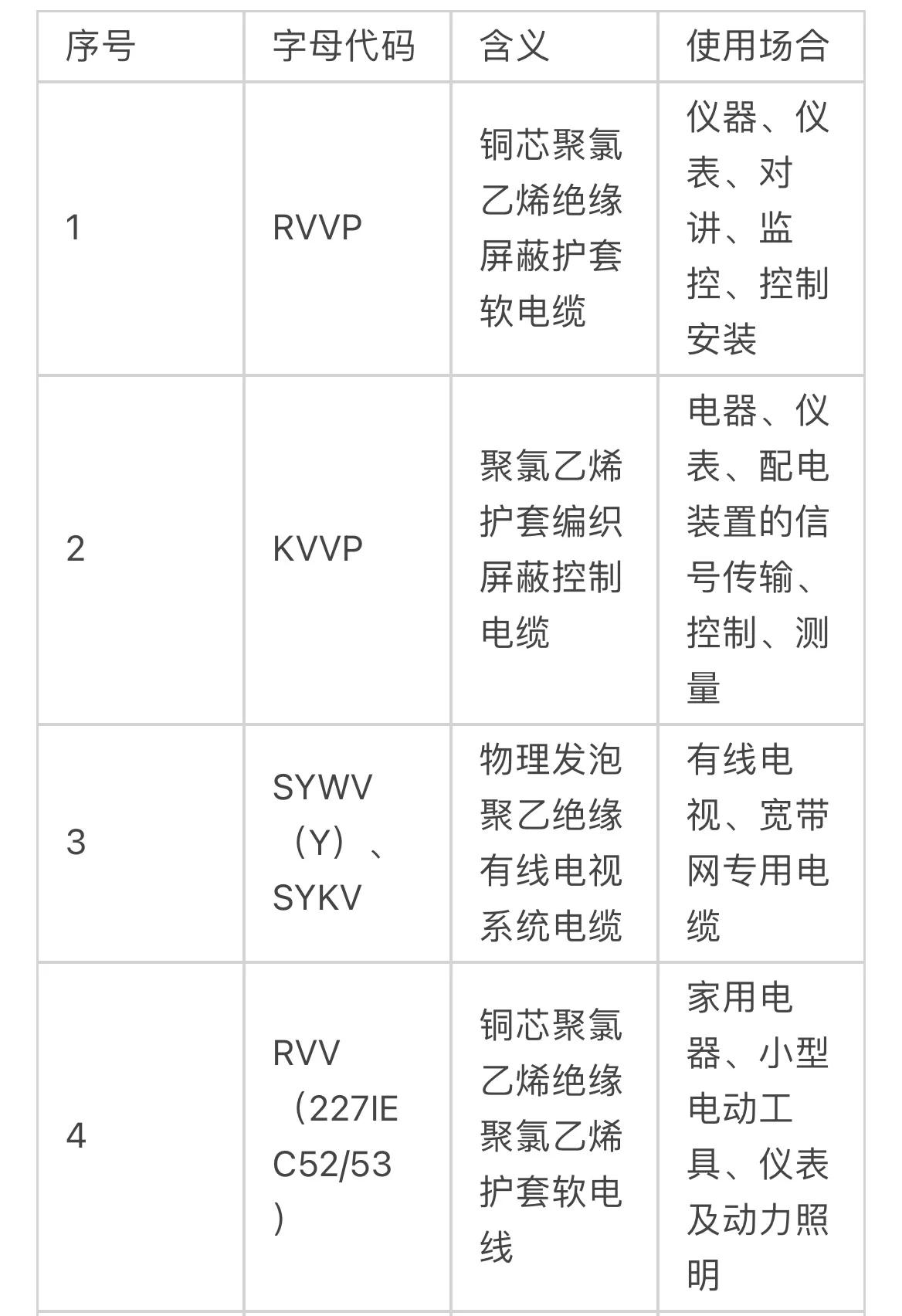

导线线缆的规格和使用场合如下表1所示

表一：

压接端子类

1.压接端子的定义

压接端子也叫接线端子、冷压端子。就是用于实现电气连接的一种配件产品，端子是电线末端的连接物。随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

主要用于导线之间的连接，固定。主要的材制有黄铜、磷青铜、铜合金。

小知识：为确保端子稳定性和高电气性能,一般会在表面镀层。通常镀层有镀金、锡、镍、银、锌或铬，目前用的最多的是镀锡。

2.压接端子的分类

在工业自动化中，端子属于连接器的范畴，一般按功能不同分为：欧式接线端子系列、 插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列等。我们这里主要讲的是欧式接线端子也就是压接端子。

电工常用的压接端子分类如下：

UT叉形预绝缘端头：如图1-10所示，也叫Y型端子或者U型端子，用于一般接线连接是最常用的端子

图1-8

OT型绝缘端子：如图1-9所示也叫O型端子多用于地线连接，以及容易松动的端子连接。

图1-9

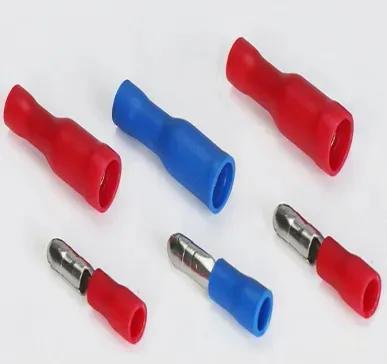

子弹形端子：如下图1-13所示，也叫香蕉端子头，常用于延长线或者对接线的连接，分公母头配合使用。

图1-10

CE管形预绝缘端子：如下图1-12所示，常用于插接式端子连接器、PLC、断路器等接线连接。

图1-11

3.常用压接端子的规格

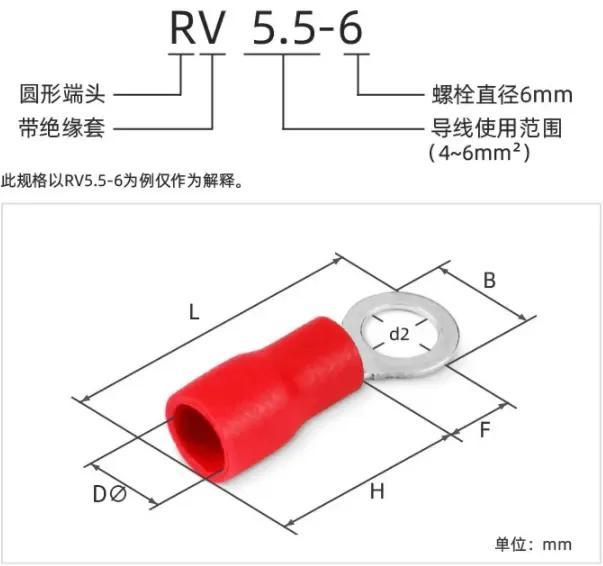

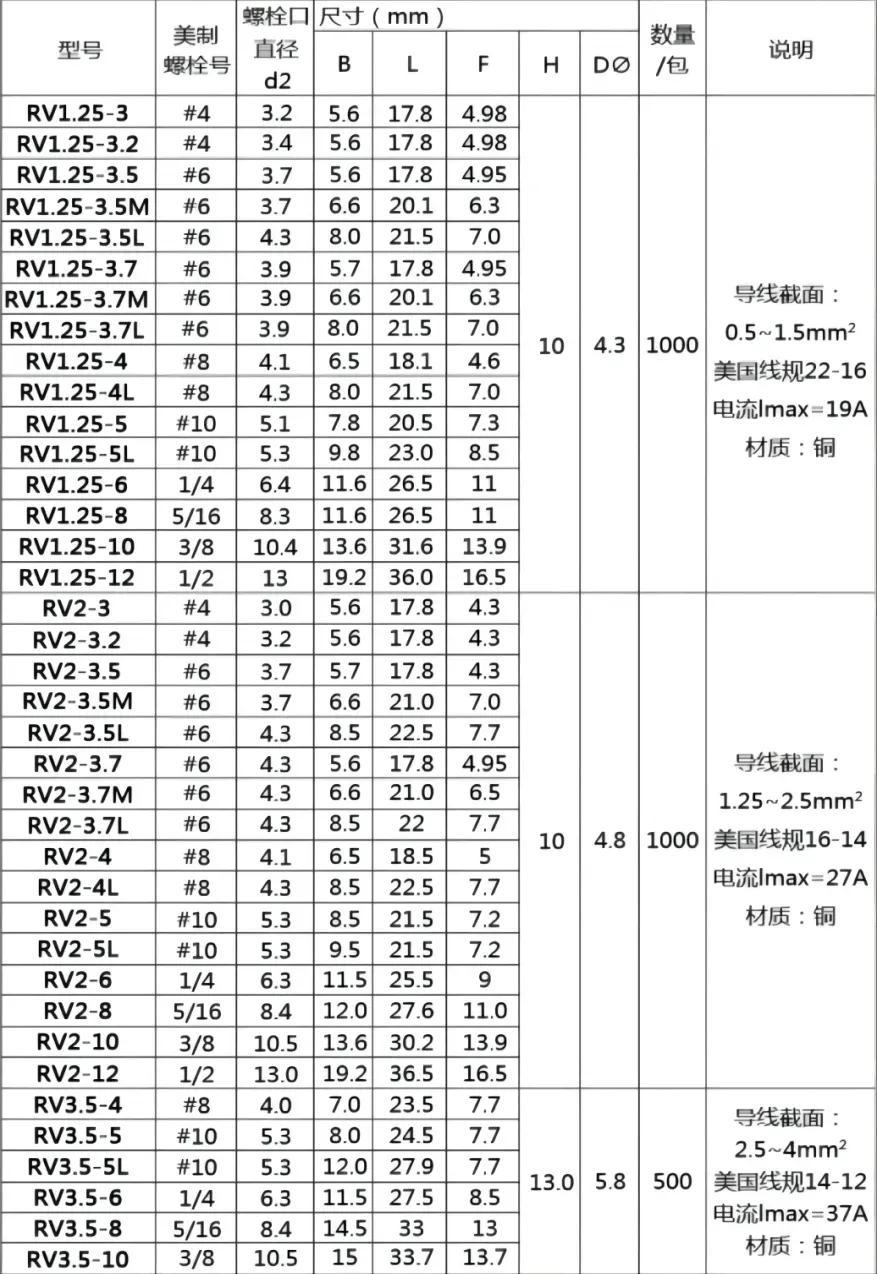

① OT型端子的规格如下图A所示为规格，图B为尺寸选用对照表

图A

图B

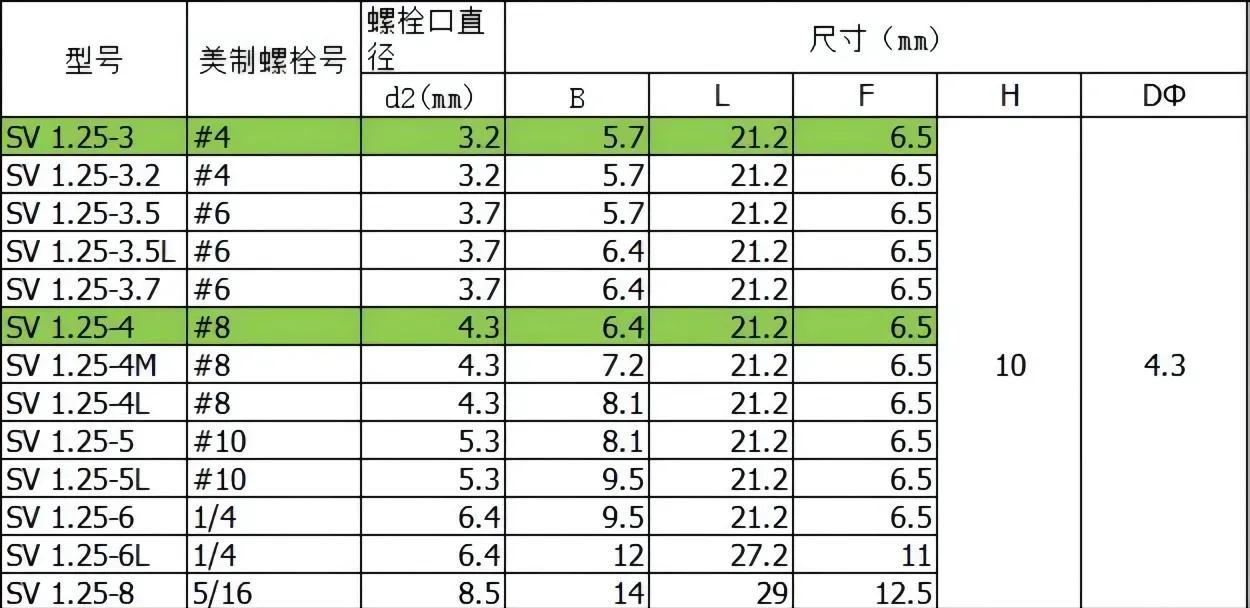

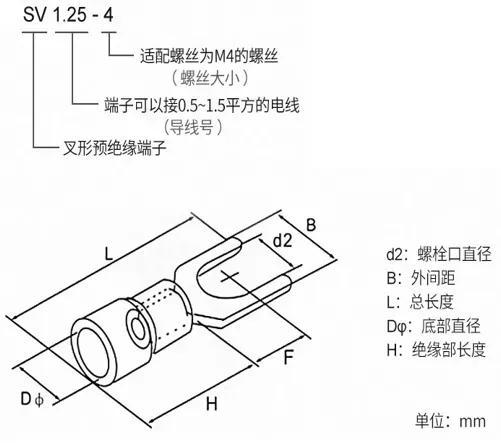

② UT型端子的规格如下图C所示为规格，图D为尺寸对照表

图C

图D

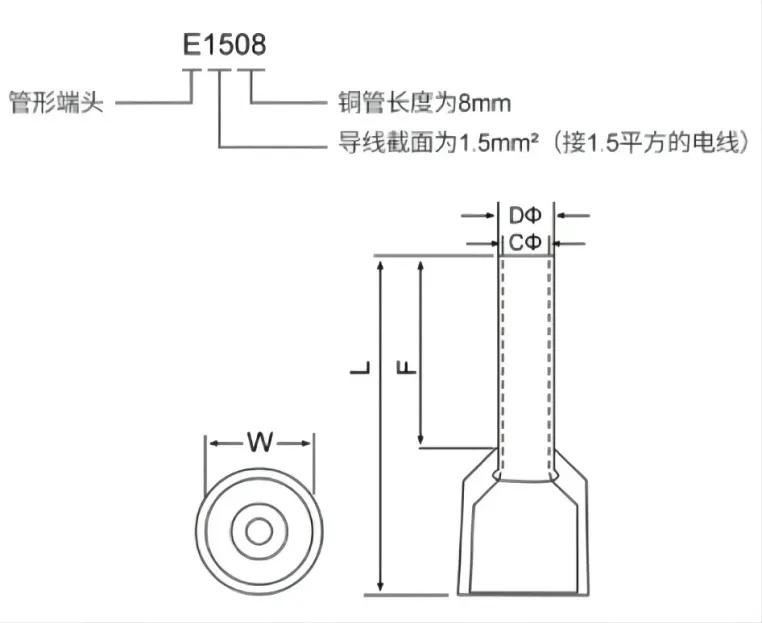

③ CE管形预绝缘端子如下图E所示为规格，图F为尺寸对照表

图E

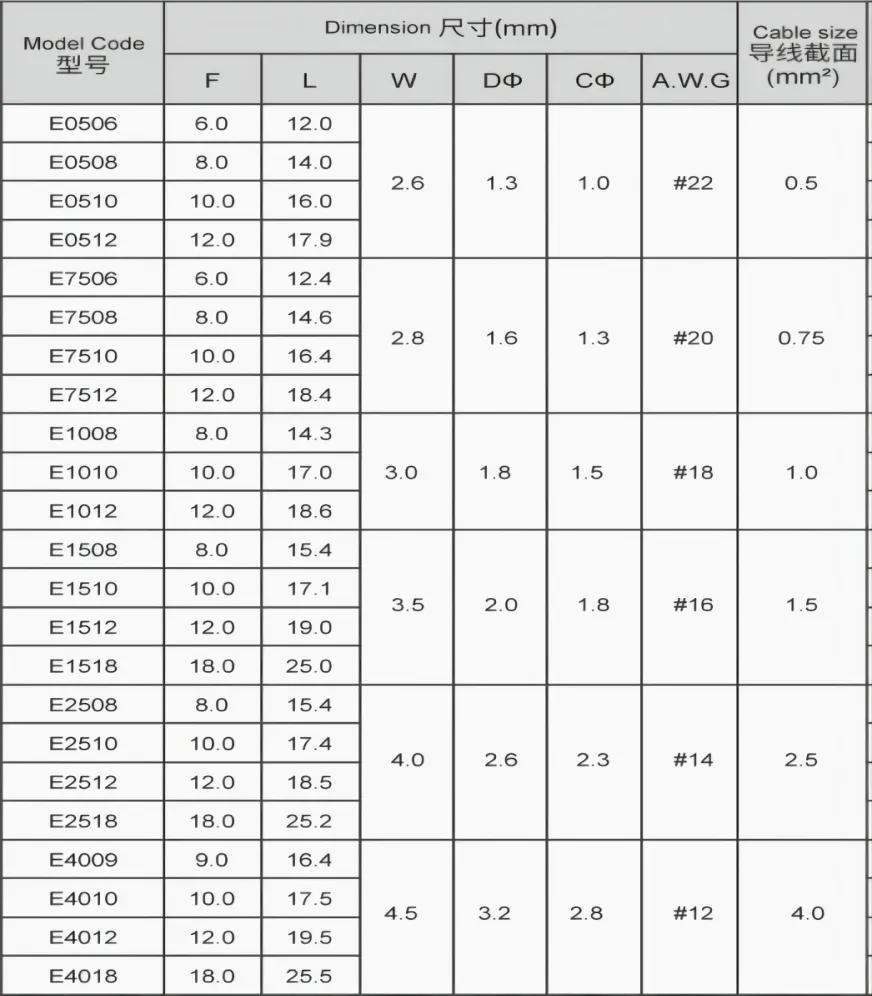

图F尺寸选用对照表

常用压接端子的选用原则

① 需要了解使用的环境

如下图1-12所示，判断端子要连接的连接器是管型的还是U型的。

图1-12

② 需要确认导线的类别

如下图1-13所示，在选用端子时确认所接导线是普通元件连接还是地线连接。

图1-13

三、电气耗材的选用原则

1.根据实际需求选用最合适的耗材2.充分考虑节约成本问题后做到高的工艺标准3.在选用电气耗材时还应考虑其安全性、可靠性
