电工必备的19个电气字母符号，又基础又双叒叕实用

朋友们大家好我是大俵哥，今天给大家分享19个实用的电气字母符号。

导线

L：火线（红色导线）

N：零线（蓝色导线）

PE：地线（黄绿双色导线）

很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。

插座

开关电源

交流（AC）

直流（DC）

这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。

时间继电器

中间继电器

常开：NO

常闭：NC

很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。

交流接触器

电路图

隔离开关：QS

断路器：QF

两种常见的通断开关，起到分配电能，控制线路通断的作用。隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。

隔离开关

空气开关

熔断器：FU

热过载继电器：FR

两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。

熔断器

热继

电动机：M

发电机：G

这是两大类，一个属于供电设备，一个属于常见负载。

电动机

发电机

按钮开关：SB

转换开关：SA

两类常见的控制开关，包含多种样式。

按钮开关

转换开关

正转：FWD

反转：REV

这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。

变频器上的FWD和REV

正极：VCC

负极：GND

电子线路板

总结：认识了常见的电气符号，对我们看电路图和实物接线都有很大的帮助。

2019最新电气符号大全，可以自己做一个电气符号一览表

电工必备的字母符号和图形符号

电工常用的符号及单位

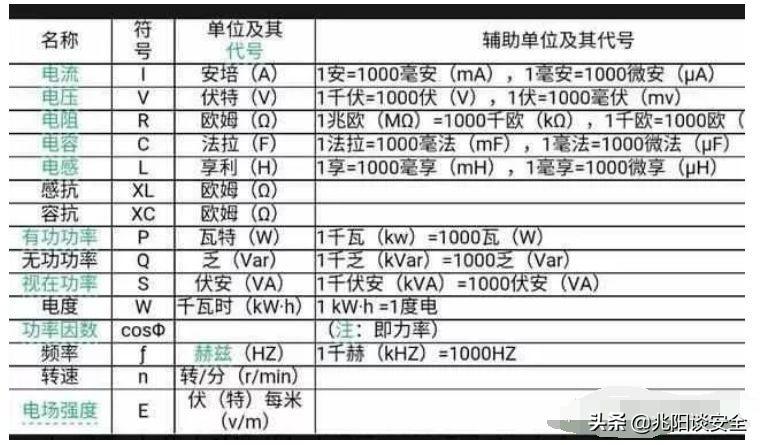

常用的符号及单位

①欧姆定律

I=U/R(适用于电阻电路，如白炽灯)

②电能计算

W=P·t（W为我们常说的电度，P为功率多少瓦或千瓦，t为时间小时计量）

例如一个220V, 60W的白炽灯，在220V电压工作下。每晚用3小时，一个月用多少度电？（按30天计算）

解：W=P·t=0.06*3*30=5.4kw·h

③感抗容抗计算

XL=2πfL (L=电感量H π=3.14 f=电源频率Hz)

XC=1/2πfC (C=电容量F π=3.14 f=电源频率Hz)

④单相电路功率计算

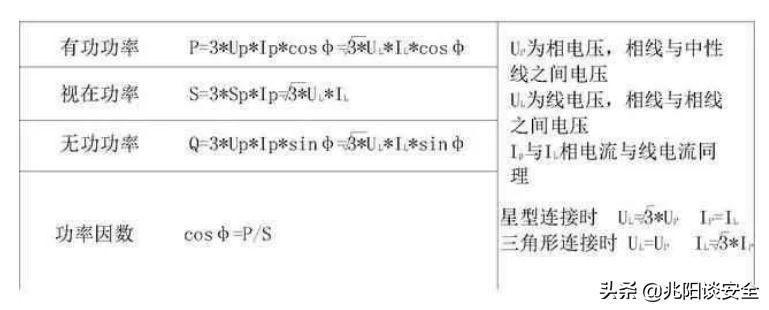

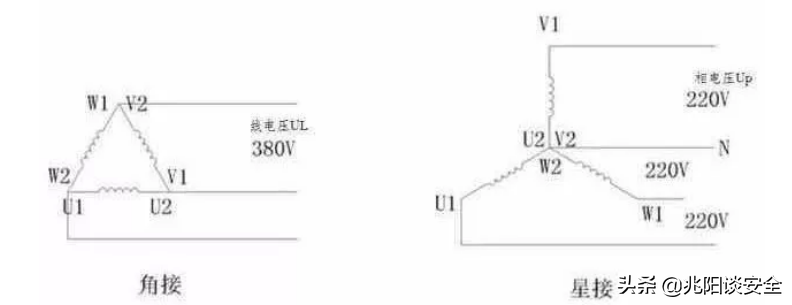

⑤对称三相电路功率计算

⑥三相异步电动机转速计算

n=60·f/p·（1－s） f为电源频率 p为电动机极对数 s为转差率

依上述公式可得出改变电源频率，即可改变电动机转速。也就是工作中的变频调速。
