电工必备的19个电气字母符号，又基础又双叒叕实用

朋友们大家好我是大俵哥，今天给大家分享19个实用的电气字母符号。

导线

L：火线（红色导线）

N：零线（蓝色导线）

PE：地线（黄绿双色导线）

很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。

插座

开关电源

交流（AC）

直流（DC）

这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。

时间继电器

中间继电器

常开：NO

常闭：NC

很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。

交流接触器

电路图

隔离开关：QS

断路器：QF

两种常见的通断开关，起到分配电能，控制线路通断的作用。隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。

隔离开关

空气开关

熔断器：FU

热过载继电器：FR

两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。

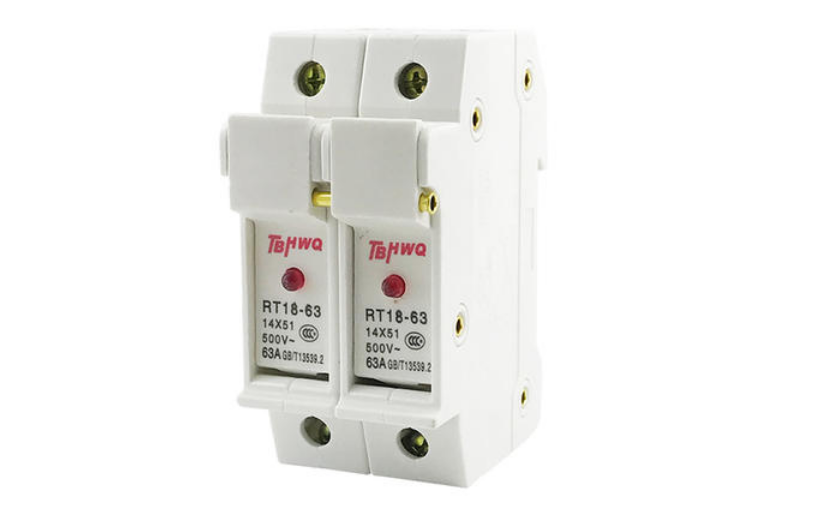

熔断器

热继

电动机：M

发电机：G

这是两大类，一个属于供电设备，一个属于常见负载。

电动机

发电机

按钮开关：SB

转换开关：SA

两类常见的控制开关，包含多种样式。

按钮开关

转换开关

正转：FWD

反转：REV

这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。

变频器上的FWD和REV

正极：VCC

负极：GND

电子线路板

总结：认识了常见的电气符号，对我们看电路图和实物接线都有很大的帮助。
