兰临750千伏变电站新建工程荣获2023年度变电工程优秀设计一等奖

5月16日，在兰临工程带电投运满一周年之际，2023年度电力行业优秀勘测、优秀工程设计、优秀标准设计和优秀计算机软件获奖项目公布，兰临750千伏变电站新建工程在此次评选活动中荣获变电工程优秀设计一等奖，这不仅是对整个建设团队辛勤付出的肯定，更是对其技术实力和创新精神的认可。

据悉，兰临工程是“十四五”期间甘肃省新建的首个能源项目，工程的建设进一步保障供电安全性和可靠性，解决中部电网330千伏多断面重载，短路电流超标问题，为甘肃中部330千伏电网分区运行创造条件，并满足新增负荷供电和水电、新能源送出需求，同时为规划的兰汉电铁提供电源点，对进一步强化电网结构，稳定电网运行起到了安全保障作用，提高电网供电可靠性。

兰临750千伏变电站新建工程于2021年1月5日取得核准批复，6月24日开工建设，于2023年5月16日建成投运。该工程由中国电力工程顾问集团西北电力设计院有限公司设计。项目设计过程中，国网甘肃电网建设事业部深度介入，成立专业团队参与工程设计管理，充分考虑了地区特点、环境因素以及未来电力需求的变化，采用了多项创新技术和设计理念，确保了工程的安全、高效和环保。兰临工程在变电工程设计方面表现出色，其设计理念先进、整体布局合理、设备选型精准，有效提高了电力系统的运行效率和可靠性。同时，建设团队还注重环保和节能，通过优化设计方案和采用高效节能设备，降低了工程对环境的影响，实现了可持续发展。

建设过程中，工程先后获得国家电网公司2021年度“五好示范工地”、2022年度国家电网公司智慧标杆工地，中电建协2022年度电力建设智慧工地，并通过绿色施工专项评价，荣获甘肃省建筑业协会绿色建造示范工程，工程建成后获得国家电网公司2023年度输变电工程标杆工程的称号，一项项荣誉的获得是对整个建设团队辛勤付出的肯定。此次中国电力工程变电工程设计一等奖的获得，不仅对电网建设事业部在工程设计管理方面和设计院技术实力的肯定，更是对各单位的鞭策和激励，也为工程后续创建中国电力优质工程及中国安装之星奠定坚实基础。

国网甘肃电网建设事业部将继续加强工程建设全过程管理，紧抓设计源头，不断推进技术创新和设计优化，深入总结建设过程中的金点子、好举措，并在后续工程中推广应用，为推动电网建设高质量发展做出更大的贡献。（李伟 景明明 曹有财）

“新基建”背景下 基于BIM的输变电工程数字化设计平台应用案例——变电工程

【能源人都在看，点击右上角加'关注'】

北极星输配电网讯:作为设计工作的智能辅助工具，三维设计技术不只是一种对工程数字化、可视化的表达手段，它更重要的意义还在于完整传递设计人员对工程的深刻解读，实现信息在工程全生命周期的流动与共享。

“新基建”背景下，电网数字化发展对变电站工程设计提出了新的需求，变电站设计工作覆盖电气、结构、建筑、水工、暖通、总图等多个专业，利用三维设计技术开展变电站设计，应充分考虑基础信息集成、多专业设计协同、模型标准化及数字化成果应用等诸多方面，在提升设计效率和质量的同时，实现对工程全生命周期的信息支撑。

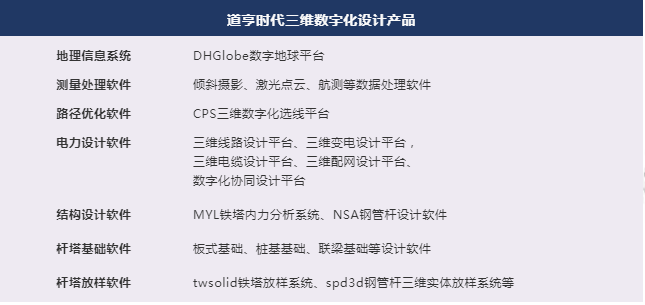

依托输变电设计产品良好的市场应用基础，北京道亨时代科技有限公司（简称“道亨时代”，恒华科技旗下全资子公司）集中优势研发输变电工程数字化设计平台。该平台拥有自主知识产权，基于BIM+GIS理念建设，集成应用地理信息技术、三维建模技术、数字化协同设计技术，拥有全专业输变电三维数字化设计软件，可满足电网规划、设计等阶段应用场景可视化、智能化建设需求。

变电三维设计平台简介

道亨时代变电三维设计平台采用三维数字化设计技术，应用BIM理念自主研发。平台集成变电三维GIM建模、变电三维智能布置、变电二三维设计、变电三维自动编码、变电三维GIM移交互导、变电三维GIM检测、变电三维族库管理、变电三维成品库管理、变电三维评审管理等模块，目前已成功应用于国内各类变电站项目。

平台应用

下面我们结合变电站工程实例，向大家介绍一下道亨时代变电三维设计平台在工程中的应用情况：

01项目概况

220kV西寨变电站为太原市规划新建220kV全户内变电站。电压等级220/110/10kV，主变3×240MVA三绕组水平分体有载调压变压器， 220kV规划采用双母线接线，户内GIS设备布置，出线8回，110kV采用双母线接线，户内GIS设备布置，出线12回，10kV规划采用单母线三分段接线，户内开关柜布置，出线36回。终期规划每台主变低压侧补偿1x8Mvar无功补偿电容器+3x10Mvar无功补偿电抗器。

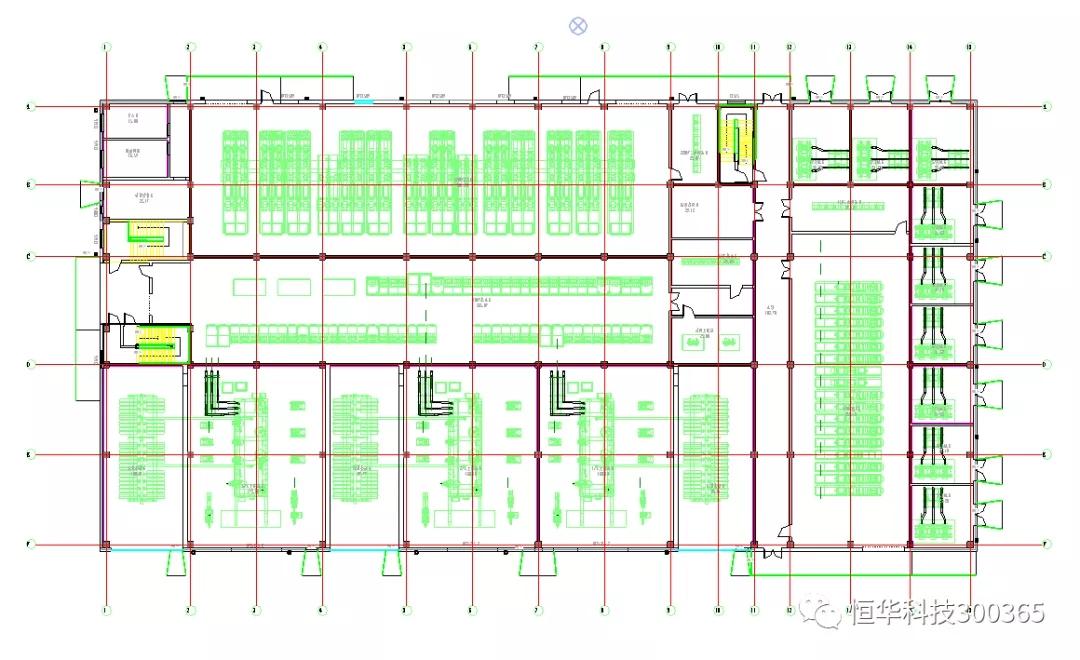

西寨220kV变电站平面布置图

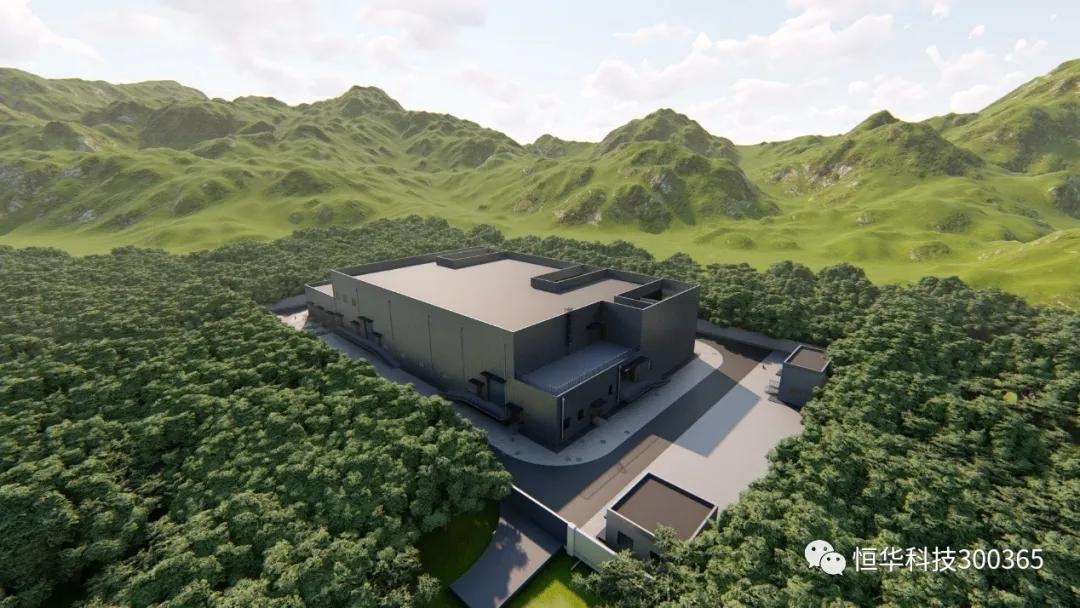

西寨220kV变电站三维全景图

02平台应用及效果

1. 结合平台自带GIM基本图元、专用几何体及丰富的GIM部件库，采用参数化建模实现三维模型的构建，彻底解决了二维设计过程中变电设备及材料需要依赖手工建模及计算、建模时间长、容易出错、材料量普遍开列不准确等问题。

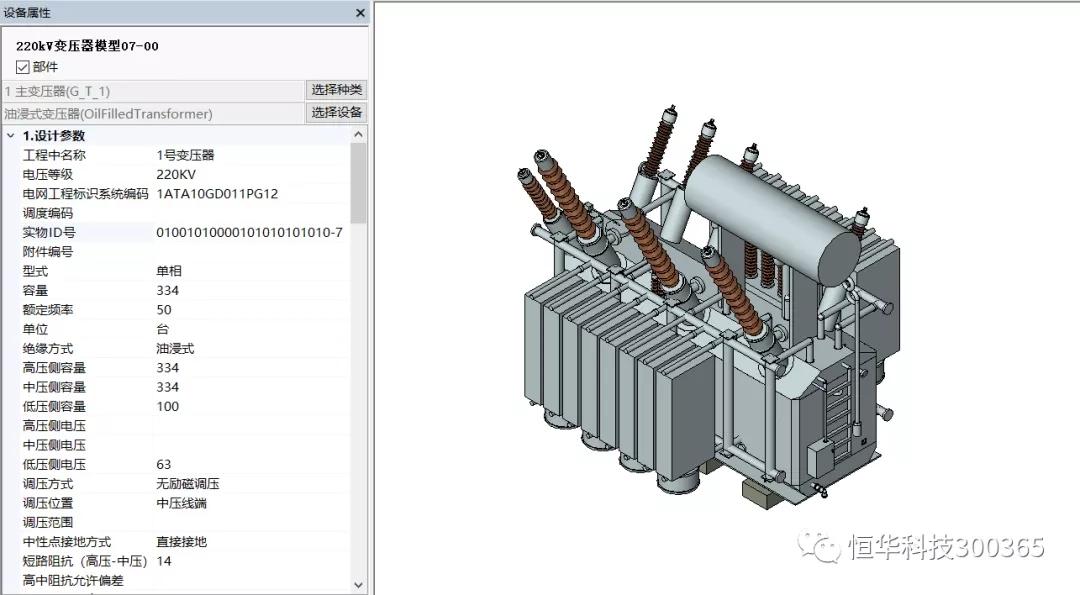

参数化建模

2. 电气专业根据生成的轴网及建筑模型，布置电气设备，在三维模型中布置设备模型直观，对空间的距离校验，布置合理性一目了然。解决了在二维平面内对立体空间校验的难题。

所有电气设备均具有完整的属性参数，在最终设备材料的统计中可根据属性参数逐一列出各类设备，数量准确，相比之前手工统计设备材料，数量准确，操作方便。

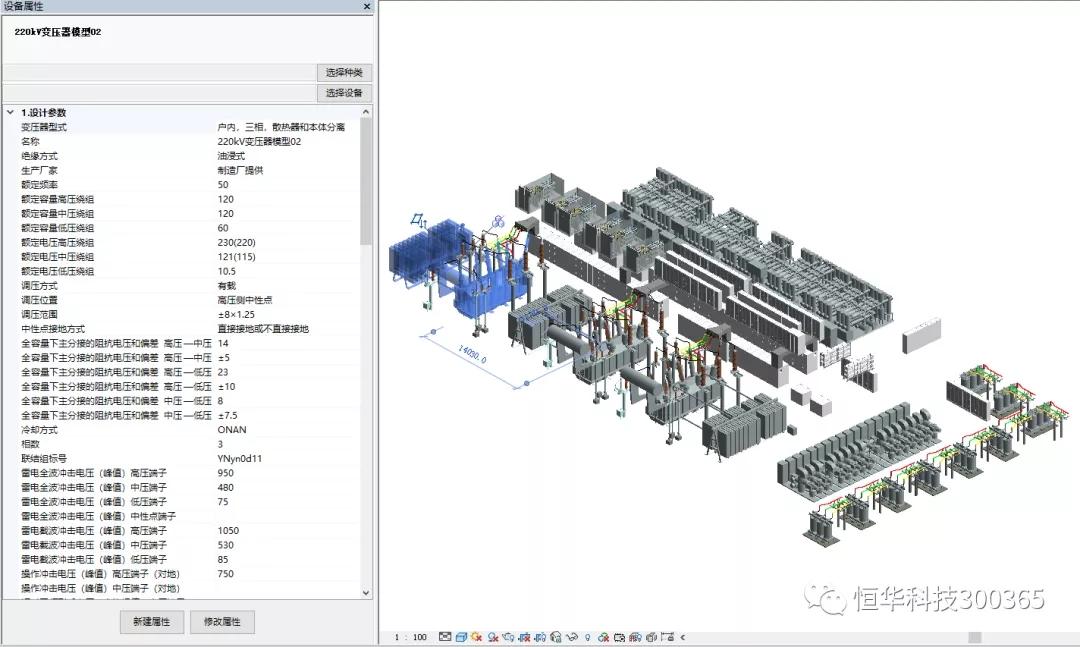

电气设备布置图

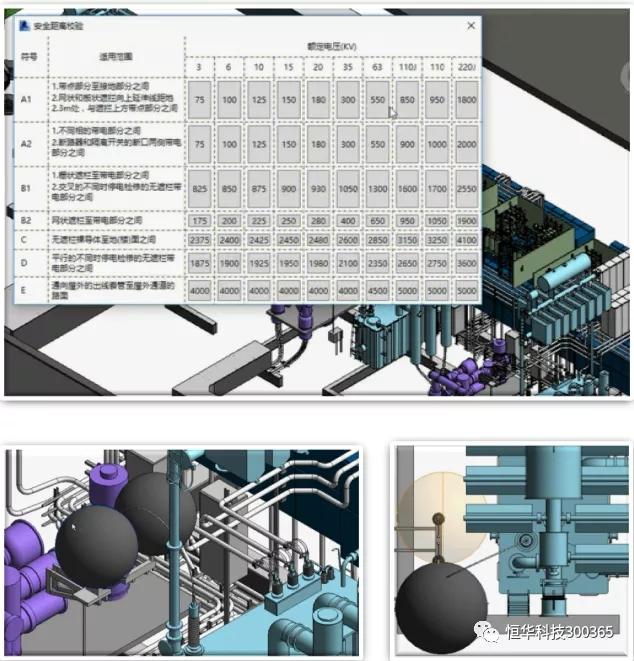

安全校验

免责声明：以上内容转载自北极星输配电网，所发内容不代表本平台立场。
